影响硫化橡胶回弹性的因素及解决方案
关于几点混炼胶质量问题及解决方案
针对我公司胶料一直以来存在以下几个方面的质量问题，我个人谈一下自己的浅见，供参考。
1、影响硫化橡胶回弹性和硫化速度的因素及解决方案：
我个人觉得影响胶料回弹性和硫化速度的因素和解决方案可以从以下几个方面进行：
①胶料内乙烯基含量不够或生胶本身乙烯基含量分布不均匀，使胶料在硫化时没有达到正硫点，硫化速度偏长，硫化不充分，导致胶料弹性不好。
可以通过提高胶料内整体的乙烯基含量，并在配方当中加入适量的含氢硅油，减少填料的用量提高含胶料量来解决回弹性差和硫化速度偏慢的情况；也可以采用不同型号乙烯基含量的生胶，配合少量的高乙烯基生胶进行使用，控制胶料的扯断永久变形，配方当中要找到一个最佳平衡点，在避免出现胶料发脆的情况，来达到改善胶料弹性的目的。
②胶料本身偏酸性，也是导致胶料回弹性不好和硫化速度偏慢的重要因素。
由于白炭黑本身偏酸性，加上加入的结构控制剂多是偏酸性，使其胶料偏酸性，偏酸性的胶料对硫化有延迟作用，同时耐高温性能也会下降。
可以通过加入适当的弱碱性物质来改善胶料的酸性含量，一般胶料的PH值在中性或偏弱碱性范围对改善弹性和硫化速度有好处。
③其他方面：胶料内增塑剂或结构控制剂加入过多，导致的胶料回弹性不好和硫化速度偏慢；胶料内增塑剂或结构控制剂加入过多，对胶料有延迟硫化作用，从而导致胶料回弹性变差和硫化速度偏慢，可以选用分子量分布较窄和带有一定挥发分的生胶，改善胶料的脱模，从而减少增塑剂的用量；用烷氧基硅烷对白炭黑表面进行处理的，配合羟基硅油进行使用，采用两步法让白炭黑分子和生胶分子有一定的结合反应时间，工艺上可以采取养生，来减少结构控制剂的用量，达到改善胶料回弹性和硫化速度的目的。
同时每种型号的胶料建立一个标准的硫化曲线，也是控制好混炼胶生产品质稳定的一种手段。
2、挤出胶产生气泡的原因和解决方案：
产生的原因：由于硅橡胶的透水性较大，特别是沉淀法白炭黑所做的混炼胶，随着空气中的相对湿度增大，混炼胶中水分含量也线性增大。
当水分太多时，硅橡胶由透明变为不透明，特别到了冬季由于环境温度较低，胶料表面的水分释放时间很慢或根本释放不掉，导致挤出制品表面易气泡。
一般沉淀法白炭黑，由于自身的含水量过高不适宜做挤出成型
用的硅橡胶填料。
解决方案：可以用烷氧基硅烷对白炭黑表面进行处理，使其有亲水性表面转变成憎水性表面，降低的胶料吸水率；也可以通过高温处理降低胶料的吸水率，从而达到改善挤出胶料的气泡问题。
目前挤出胶料在生产中，在现有的配方体系中，可以将2#结构控制剂更换为二乙氧基硅烷，对白炭黑表面水分进行更好的处理，当然在生产的过程中要注意安全性，工艺上可以采用气相法混炼胶第一步，胶料冷炼出来之后，将其放置在30~40℃养生房进行养生处理8个小时左右，再对胶料进行抽真空热处理，严格控制胶料有效的密炼时间和密炼温度，即胶料在高温段的密炼时间和温度，从而改善挤出胶料的气泡问题。
3、如何改善按键胶料的透明度？
按键胶料的透明度和白炭黑的透明度有直接联系，可以选用透明度较好的白炭黑。
在配方和工艺上，胶料的透明度不好，说明白炭黑表面的羟基处理的不是很完全，影响了胶料的透明度，也就是说我们所加入的羟基硅油，对白炭黑表面的羟基处理的还不够，说明羟基硅油里面存在有部分假羟基，在抽真空或热处理过程中抽掉了一部分没有参与反应的物质；同时也说明白炭黑分子和生胶分子结合的不完全或结合的时间不够，可以从工艺上做调整，采用生胶和白炭黑先常温混炼，配方上采用羟基硅油和烷氧基硅烷配合使用对白炭黑表面羟基进行处理，在30~40℃养生8个小时左右，再进行抽真空处理，这样对胶料的透明度会有所改善。
同时按键胶，在检测的时除了物理性能之外，还要对按键力和耐疲劳寿命进行控制，我们可以采用仪器进行测试，将其指标控制在一定的范围内。
4、如何改善现有胶料的结构化情况？
胶料结构化是由于亲水型白炭黑与生胶混炼成的胶料，在存放的过程中慢慢变硬，可塑性降低，并逐渐丧失返炼及成型加工的工艺性能，产生结构化的主要原因是由于白炭黑表面的硅羟基和生胶分子中的硅氧键或生胶分子中的端羟基作用生成氢键，乃至化学结合，使线性聚硅氧烷转变成假性交联的半弹性体的固体结构，使胶料的可溶性降低，凝胶含量增多。
一般说，通过返炼可以使胶料恢复可塑性，返炼时间的长短取决于胶料的结构化严重程度。
为了减少胶料的氢键结合，减轻胶料的结构化程度，可以加入结构化控制剂，如羟基硅油、二苯基硅二醇或烷氧基硅烷，同时也可加入适量的二甲基硅油调整胶料的流动性
能，胶料内加入过多的羟基硅油会导致手感发粘和硫化速度偏慢情况出现，这就要找到一个适合的平衡点，可以将每种型号的胶料控制在一个适当的塑性值范围，塑性值偏低或偏高对后期的制品加工都会造成影响，塑性值偏低，加工过程中会有粘辊的情况，在制品的生产过程中可能会出现粘膜或烂疤现象；塑性值偏高，会造成胶料结构化和胶料流动性差，制品可能出现缺胶或流痕情况。
还可以从混炼胶生产的工艺上进行改进，我们现在混炼胶的生产采用的都是一步法，这样白炭黑和生胶在结合的过程中并不是很完全，虽然表观上发现不了明显的异常情况，但有时候也会观察到胶料内有小白点，可以采用混炼（常温）—养生—密炼的工艺来生产，提高白炭黑和生胶的结合度达到改善胶料结构化的现象。
再一个在生胶的选用上，生胶分子量的过高和过低，生胶分子当中存在端羟基或其他杂质，导致生胶分子量上不去，都会影响混炼胶的加工性能和硫化性能，所以在原料控制上，D3前面最好不要有峰，同一种分子量封头剂加入量要尽量一致，有可能的话，统计生胶在生产过程中每一批胶料的转化率，将生胶的质量控制好。
二〇〇八年一月二十四日。
天然橡胶过硫化引起的硫化返原现象

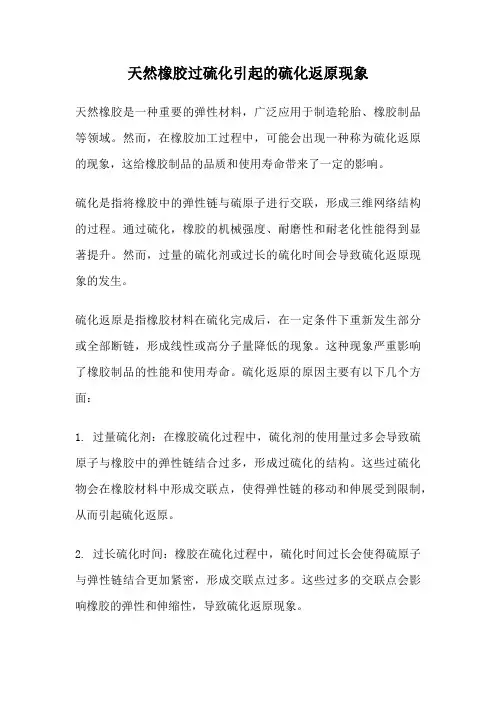

天然橡胶过硫化引起的硫化返原现象天然橡胶是一种重要的弹性材料，广泛应用于制造轮胎、橡胶制品等领域。
然而，在橡胶加工过程中，可能会出现一种称为硫化返原的现象，这给橡胶制品的品质和使用寿命带来了一定的影响。
硫化是指将橡胶中的弹性链与硫原子进行交联，形成三维网络结构的过程。
通过硫化，橡胶的机械强度、耐磨性和耐老化性能得到显著提升。
然而，过量的硫化剂或过长的硫化时间会导致硫化返原现象的发生。
硫化返原是指橡胶材料在硫化完成后，在一定条件下重新发生部分或全部断链，形成线性或高分子量降低的现象。
这种现象严重影响了橡胶制品的性能和使用寿命。
硫化返原的原因主要有以下几个方面：1. 过量硫化剂：在橡胶硫化过程中，硫化剂的使用量过多会导致硫原子与橡胶中的弹性链结合过多，形成过硫化的结构。
这些过硫化物会在橡胶材料中形成交联点，使得弹性链的移动和伸展受到限制，从而引起硫化返原。
2. 过长硫化时间：橡胶在硫化过程中，硫化时间过长会使得硫原子与弹性链结合更加紧密，形成交联点过多。
这些过多的交联点会影响橡胶的弹性和伸缩性，导致硫化返原现象。
3. 高温硫化：橡胶在高温下进行硫化会导致硫化反应过于剧烈，形成过硬的结构。
这种硫化结构会降低橡胶的柔软性和延展性，使得橡胶材料在应力作用下发生硫化返原。
硫化返原现象对橡胶制品的性能和使用寿命造成不利影响。
首先，硫化返原会使得橡胶制品的弹性降低，失去原有的回弹性和柔软性，从而影响到橡胶制品的缓冲和抗震性能。
其次，硫化返原还会导致橡胶材料的抗老化性能下降，使得橡胶制品易受到氧化、紫外线和其他外界因素的影响，加速老化过程。
为了减少硫化返原现象的发生，可以采取以下几个措施：1. 控制硫化剂的使用量：在橡胶加工过程中，合理控制硫化剂的使用量，避免过量使用。
通过准确计算橡胶的硫化需求量，可以避免硫化剂过量引起的硫化返原现象。
2. 控制硫化时间和温度：在橡胶硫化过程中，控制硫化时间和温度是减少硫化返原的关键。
硫化返原机理及影响因素
硫化返原机理及影响因素硫化返原是胶料在硫化或使用过程中交联键断裂即交联密度降低使硫化胶的性能下降的现象。
硫化返原会导致硫化胶的交联结构发生变化, 引起主链改性、交联密度降低,使胎面胶的物理性能,如拉伸强度、定伸应力、拉断伸长率和耐磨性下降,损耗因子增大,动态生热增加,从而加速轮胎破坏。
工程机械轮胎是典型的橡胶厚制品, 而且许多大型或巨型工程机械轮胎胎面胶采用NR或以NR为主的配方, 用普通硫黄硫化体系硫化。
由于橡胶材料的热传导系数较小, 硫化时为保证升温最慢的胎肩部位达到正硫化,常采用延长硫化时间的方法,结果导致胎体内表面和胎面外层严重过硫,发生硫化返原,造成这些部位胶料的物理性能降低,影响成品轮胎的使用寿命,同时浪费了能源,降低了生产效率。
国产工程机械轮胎的使用寿命和行驶里程普遍低于进口产品, 除了轮胎结构、路面状况及用户使用情况以外, 胶料产生硫化返原也是主要原因之一。
研究硫化返原的机理及其影响因素对合理设计胶料配方、正确制定工艺条件、减轻硫化返原具有重要意义。
本文从硫化返原机理入手, 从配方和工艺条件两个方面探讨提高工程机械轮胎抗硫化返原性的措施。
1 硫化返原机理及影响因素1.1 橡胶的耐热性橡胶的耐热性是橡胶在无氧的情况下受热而不裂解的能力, 通常用质量减半温度T(聚合物在高温裂解时,挥发减量为原始试样质量一半时的温度)来表征橡胶的耐热性, T越高,橡胶的耐热性越好。
橡胶的耐热性取决于其分子中弱键的解离能、分子链结构及交联键的类型。
分子链中键的解离能由大到小的顺序为:Si-O和C-F,CH,C-C,C-Cl,C-H(2-H)。
碳链的热稳定性由大到小的顺序为:伯碳、仲碳、叔碳。
分子链中双键对耐热性影响不大。
因此氟橡胶、硅橡胶、BR、EPR等橡胶的耐热性较好,SBR, NBR等橡胶的耐热性一般,而CR,IIR,IR以及NR等橡胶的耐热性较差。
NR等含异戊二烯单元的橡胶由于双键碳上连有供电子的侧甲基,使得2-H 的活性提高,键的解离能降低,耐热性下降,在通用橡胶中耐热性最差。
橡胶硫化常见问题及解决方法
1.增加或检查压力波动的原因；
2.使硫化压力降低到合适的水平，防止过大或过小。如果降
压后飞边增厚，可以酌情减少加量料或加大流料槽，有条件
1. 压力不足或压力波动，使硫化过程中内部胶料 时，可使模具在压力下冷却，然后启模，这样因冷却收缩可
压力大于硫化压力。
以部分或全部抵消上述体积增大现象，减少或杜绝对合线开
橡胶硫化常见问题及解决方法
No. 问题
原因
解决方法
1
1.半成品重量或尺寸不足； 2.胶料流动性太差； 3.温度过高，胶料部分烧焦，流动性降低； 缺胶，表现 4.胶料焦烧，时间太短； 为产品疏 5.胶料摆放不当，胶料不易充满模腔； 松，麻面， 6.装模，合模速度慢，引起焦烧； 或有空洞 7.模具结构不合理，胶料不易充满模腔； 8.加压太快，胶料未填满模腔之前就被挤出模腔 外，使飞边加厚而缺料； 9.压力不够，胶料不能充满模腔。
层，开裂；
模时，各胶片，胶块，胶条之间正常硫化温度下融合就很困
4.混炼不均或喷霜；
难，常有分层，开裂现象发生，若采用低温硫化，问题会更
5.胶料塑性太差。
严重，预防措施：热练要充分，采用与制品相似的毛坯装
模，尽量采用高温硫化。
1.过硫；
1.因过硫制品弹性不够，出模时易造成机械拉伤，一般情况
2.脱模时，模温过高，橡胶分子扔处在剧烈运动 下，适当降低硫化温度，缩短硫化时间。
1.控制预成型半成品质量； 2. 在产品允许的情况下，增加胶料塑性，在工艺上适当增加 压力，或在模具表面涂一层硅油； 3. 适当降低模温，另，硅胶没有严格的正硫化点，胶料可以 在较低的模温下装模。 4. 改进配方； 5. 提高操作技能； 6. 加强操作人员操作培训； 7. 改进模具； 8. 减慢加压速度，使胶料在压力下缓缓流入模腔； 9.适当增加压力。
影响硫化混炼胶回弹性和硫化速度的因素
影响硫化混炼胶回弹性和硫化速度的因素硫化混炼胶是橡胶工业中重要的工艺过程之一。
混炼过程中需要加入各种填充剂、增强剂、硫化剂等化学品，并进行高速切割和混炼，从而实现橡胶的物理和化学改性。
其中主要的目标之一就是提高混炼胶的回弹性和硫化速度。
下面，我们将主要探讨影响这两个因素的主要因素。
影响混炼胶回弹性的因素1. 橡胶材料的选择混炼的胶料越纯，混炼的结果越好。
一般而言，越高的橡胶纯度，回弹性体系就越好。
回弹性也因拉伸率的增加而增强，所以在橡胶的多元化弹性调整中，拉伸率也是一个关键的因素。
2. 填充剂的选择不同的填充剂对应着不同混炼胶的物理特性。
比如，硅灰石会提高混炼胶的硬度和抗压性能，而钛白粉则会提高混炼胶的耐老化性。
对于要求高回弹性的橡胶制品，一般会选择具有高回弹性能的填充剂，比如现代高效的小颗粒炭黑。
3. 指定混炼配方混炼配方是混炼过程中的一个非常重要的指定因素。
配方中不同材料的掺配比例和数量都会对混炼胶的品质产生重要的影响。
因此，在混炼过程中，需要指定一份适合自己需要的混炼配方，以期获得理想的橡胶制品。
影响硫化速度的因素1. 硫化剂的选择硫化剂在混炼胶中具有很重要的作用，他们可以加强混炼胶的物理、化学和机械性能。
硫酸铜（CuSO4）和硬脂酸铅（PbSt2）都是决定硫化速度的重要因素。
在生产过程中，会选择不同的化学品搭配出最适粘为混炼胶。
2. 硫化温度和时间的控制在混炼胶的生产过程中，需要对硫化温度和时间进行控制。
对于常温下进行硫化的混炼胶，硫化温度存在限制。
在硫化温度过高或时间过长的情况下，混炼胶会出现黄化现象和硬度上升的情况。
3. 环境因素对于一些特殊的混炼胶，环境因素也会对硫化速度产生一定的影响。
在潮湿或高温环境下，混炼胶的硫化效果容易受到影响，这就需要对生产环境进行细致的控制和管理。
此外，还需注意橡胶材料自身的氧化性，在空气中会导致硫化加速，因此需要加强包装，避免氧化。
总之，影响橡胶硫化混炼胶回弹性和硫化速度的因素众多，在生产过程中需要对每个因素进行仔细的调查和控制，才能够获得高品质的橡胶制品。
橡胶材料的弹性恢复性能
橡胶材料的弹性恢复性能橡胶是一种重要的弹性材料，具有优异的弹性恢复性能，广泛应用于工业和日常生活中。
本文将探讨橡胶材料的弹性恢复性能以及其影响因素。
一、橡胶材料的弹性恢复性能概述橡胶具有优异的弹性恢复性能，这是由于其分子链结构的特殊性质决定的。
橡胶分子链具有交联结构，可以在外力作用下发生拉伸变形，一旦外力作用停止，橡胶材料会迅速恢复到原来的形状和尺寸。
这种弹性恢复性能使橡胶材料能够承担各种形状变化和载荷。
二、影响橡胶材料弹性恢复性能的因素1. 橡胶材料的交联度：橡胶材料的交联度越高，分子链之间的连接就越紧密，弹性恢复性能就越好。
常见的交联方法包括硫化交联、动态交联等。
2. 老化程度：随着使用时间的增加，橡胶材料容易发生老化，导致弹性恢复性能下降。
常见的老化因素包括氧气、紫外线、热量等。
因此，适当的防护和维护对于保持橡胶材料的弹性恢复性能至关重要。
3. 温度：温度是影响橡胶材料弹性恢复性能的重要因素。
在较高温度下，橡胶材料的弹性恢复性能会下降，而在较低温度下，橡胶会变得硬化，弹性恢复性能也会受到影响。
4. 应力和应变率：应力和应变率是指在施加力的作用下，橡胶材料发生形变的程度和速率。
较大的应力和应变率通常会使橡胶材料的弹性恢复性能下降。
三、改善橡胶材料弹性恢复性能的方法1. 优化材料配方：通过调整橡胶材料的配方，可以改善其弹性恢复性能。
例如，在硫化交联中添加助剂，可以提高交联效果，增强橡胶的弹性恢复性能。
2. 控制工艺参数：在橡胶制品的生产过程中，控制工艺参数也可以改善弹性恢复性能。
例如，在硫化工艺中，控制硫化温度和时间，可以有效提高橡胶材料的弹性恢复性能。
3. 使用辅助材料：在一些特殊应用中，可以使用辅助材料来增强橡胶材料的弹性恢复性能。
例如，添加弹性体微球可以提高橡胶的弹性恢复性能。
四、橡胶材料的应用领域由于橡胶材料具有出色的弹性恢复性能，因此在众多领域得到广泛应用。
例如，橡胶密封件、弹簧减振器、车胎、橡胶管等都采用了橡胶材料，以满足弹性恢复性能的要求。
橡胶技术网 - 硫化产品常见问题及解决方法
5
脱模开裂
1、过硫
2、脱模时模温过高，橡胶分子仍处于剧烈运动中，遇冷空气时局部先冷却，与后冷却的部分形成内应力，极易造成脱模裂伤
6、按规定清洗模具
2、胶料或模具被油脂或其他物质污染，在被污染的地方造成分层
3、脱模剂喷洒太多，使部分侵入胶料中，造成分层、开裂
4、混炼不均或喷霜
5、胶料塑性太差
1、适当增加薄通次数
2、如果油污发生在制品表面，该处就有开裂的可能，因此，胶料要妥善保管，模具在使用前要清理干净
3、处粘模部分外，其他地方可不涂或少涂
4、胶料在使用前要经过充分热炼，可以部分消除混炼不均和喷霜现象，热炼好的胶料最好立即使用，不能停放太久，否则，喷霜现象还可能发生
7、对合线处局部疏松，胶料之间结合强度小
8、缓压太迟
1、增加或检查压力波动的原因
2、使硫化压力降到合适的水平，防止过大或过小。如果降压后飞边增厚，可酌情减少加料量或加大流胶槽，有条件时，可使模具在压力下冷却，然后启模，这样因冷却收缩可以部分或全部抵消上述体积增大现象，减少或杜绝对合线开裂
3、这常常是造成制品抽边的主要原因，制品外部硫化后，由于胶料传热慢，内部还处于未硫化状态，如果这是降压启模，内部硫化反应中的挥发会迅速外溢，同时由于温度下降，胶料严重收缩，这两方面的因素使得对合处抽边，应当调整硫化条件，采用低温长时间硫化法或分阶段升温硫化法
1、压力不足或压力波动，使硫化过程中胶料内部压力大于硫化压力
2、硫化压力过大，胶料被严重压缩，起模时，压力急剧下降，硫化胶体积增大，制品其他部分因受模具限制无法膨胀，而模具对合线处则可自由膨胀，因膨胀不均造成的内应力就导致开裂
橡胶的回弹性及测试标准
橡胶的回弹性及测试标准材料专栏汽车专栏电子电气专栏医疗器械专栏医药专栏以下为正文：一、橡胶的回弹性橡胶是一种具有可逆形变的高弹性聚合物材料，在室温下富有弹性，在很小的外力作用下能产生较大形变，除去外力后能恢复原状。
橡胶回弹性是橡胶受力变形中可恢复的弹性变形大小的一种表征手段。
橡胶分子间的相互作用会妨碍分子链段运动，作用于橡胶分子上的力一部分用于克服分子间的黏性阻力，另一部分使分子链变形，它们构成了橡胶的黏弹性。
所以橡胶既有高弹性，又有黏性。
二、影响橡胶回弹性的因素1、伸长率大，永久变形小的橡胶，弹性好。
2、分子量大的橡胶弹性好。
3、分子量分布窄的橡胶弹性好。
4、分子链柔顺性好的橡胶弹性好。
5、橡胶结晶后使弹性变差。
6、分子间的作用力大，使弹性有所降低（如丁苯橡胶、丁腈橡胶）7、各橡胶（未填料）的回弹性顺序如下：BR——NR——EPDM——NBR-18——SBR——NBR-26——CR——NBR-40——IIR——ACM8、弹性随交联密度的增加出现最大值。
多硫键有较好的弹性。
9、用高硫配效力低的促进剂有较好的弹性。
10、噻唑和次磺酰胺类促进剂有较好的弹性。
11、对于NBR，DCP无硫硫化体系回弹性比常规硫化体系的高。
12、对于NR，采用半有效硫化体系的硫化胶弹性最好。
其次是普通、有效硫化体系。
13、提高含胶率是提高回弹性最有效的办法。
14、加入粒径小、表面活性大、结构度高的填料使橡胶的回弹性降低。
15、胶料的弹性随填料用量的增加而降低。
不过碳酸钙、陶土用量不超过30份时对弹性影响不大。
16、软化剂使橡胶的弹性降低（EPDM除外）三、橡胶回弹性测试相关标准•GB/T 1681—1991硫化橡胶回弹性的测定•ISO 4662:1986硫化橡胶回弹性的测定•ASTM D1054-2002用回跳摆锤法测定橡胶弹性的实验方法•JIS K6255:1996硫化橡胶及热塑性橡胶的回弹性试验方法•DIN 53512-2000硫化橡胶回弹性的测定。
影响硫化橡胶压缩永久变形的因素
影响硫化橡胶压缩永久变形的因素压缩永久变形是橡胶制品的重要性能指标之一。
硫化橡胶压缩永久变形的大小，涉及到硫化橡胶的弹性与恢复。
有些人往往简单地认为橡胶的弹性好，其恢复就快，永久变形就小。
这种理解是不够的，弹性与恢复是相互关联的两种性质。
但有时候，橡胶的本质没有发生根本的变化，永久变形的大小主要是受橡胶恢复能力的变化所支配。
影响恢复能力的因素有分子之问的作用力(粘性)、网络结构的变化或破坏、分子问的位移等。
当橡胶的变形是由于分子链的伸张引起的，它的恢复(或永久变形的大小)主要由橡胶的弹性所决定：如果橡胶的变形还伴有网络的破坏和分子链的栩对流动，这部分可以说是不可恢复的，它是与弹性无关的。
所以，凡是影响橡胶弹性与恢复的因素，都是影响硫化橡胶压缩永久变形的因素。
有几个概念，如弹性、打击弹性(回弹性)、弹性与模量、压缩永久变形、扯断永久变形等，它们之问的关系，不易表述清楚现把我个人的理解提出与大家讨论。
弹性——橡胶的弹性应是珲论上的一个概念，它表示橡胶分子链段和侧基内旋转的难易程度，或是橡胶分子链柔顺及分子问作用力的大小。
对于硫化橡胶，其弹性还与交联网络密度及规整性有关。
弹性与扯断永久变形——我们常说天然橡胶的弹性很好，但它的扯断永久变形往往是很大的，这主要是天然橡胶仲长率很大，仲长过程中造成网络的破坏及分子链的位移很大，断裂后的恢复历程长和不可恢复的部分增加。
如果以定仲长的永久变形作比较，天然橡胶的永久变形就不一定很大了。
打击弹性或回弹性是在定负荷(或定能量)条件下测定的，其弹性的大小与硫化胶的交联程度或模量有直接的关系，表述的是橡胶弹性和粘性(或吸收)的综合。
压缩永久变形是在定变形条件下测定的，其值的大小与橡胶的弹性及恢复能力有关。
下面谈谈有关橡胶弹性与恢复的个人认识一、橡胶的弹性1．橡胶的种类弹性取决于橡胶分子链的内旋转难易，分子问作用力的大小。
如天然胶、顺丁胶、丁基胶、硅橡胶等被认为足弹性好的橡胶。
天然橡胶过硫化引起的硫化返原现象
天然橡胶过硫化引起的硫化返原现象
天然橡胶是一种重要的工业原料，广泛应用于轮胎、橡胶管、橡胶鞋等领域。
然而，在橡胶制品的生产过程中，硫化返原现象是一个常见的问题，给生产带来了很大的困扰。
硫化返原是指橡胶制品在硫化过程中，由于过硫化反应过度，导致橡胶分子链断裂，使得橡胶制品的物理性能发生逆转，即原本应该变硬的橡胶制品变得更加柔软，甚至出现粘糊现象。
这种现象不仅会影响橡胶制品的质量，还会降低生产效率，增加生产成本。
硫化返原现象的发生与过硫化反应有关。
过硫化反应是指在硫化过程中，硫化剂过量或硫化温度过高，使得橡胶分子链断裂，形成自由基，进而引发链反应，导致橡胶分子链的交联程度过高，从而出现硫化返原现象。
为了避免硫化返原现象的发生，需要采取一系列措施。
首先，要控制硫化剂的用量和硫化温度，避免过度硫化。
其次，可以采用添加剂来抑制过硫化反应，如添加抗氧化剂、光稳定剂等。
此外，还可以采用预硫化技术，即在橡胶制品成型前进行一定程度的硫化，以减少硫化反应的过度。
硫化返原现象是橡胶制品生产中常见的问题，需要采取有效的措施来避免其发生。
只有保证橡胶制品的质量和稳定性，才能满足市场需求，提高生产效率，促进橡胶工业的发展。
天然橡胶过硫化引起的硫化返原现象
天然橡胶过硫化引起的硫化返原现象1硫化返原现象的概述天然橡胶作为一种重要的弹性材料，具有优异的力学性能和物化特性，在橡胶工业中得到了广泛应用。
但是，在橡胶制品的生产和使用过程中，常常会遇到硫化返原现象，从而影响了橡胶制品的使用寿命和性能表现。
硫化返原现象是指已经硫化的橡胶在使用过程中，由于环境和操作条件的影响，导致硫化反应发生倒转，使得橡胶回到了未硫化的状态，具有类似于胶水的黏性和可塑性，严重影响了橡胶制品的使用效果。
2天然橡胶的硫化机理天然橡胶的硫化是指将橡胶在高温下与硫或硫化剂发生反应，形成交联结构，从而使得分子链之间发生耦合，形成一种3D的空间网状结构，形成了橡胶的机械硬度和弹性。
硫化反应通常分为四个阶段：吸热阶段、加速阶段、减速阶段和稳定阶段。
在硫化过程中，橡胶的化学结构发生了变化，产生了新的化学键，从而增强了橡胶的力学性能和稳定性。
3硫化返原的原因硫化返原是由一系列复杂的因素引起的，例如环境温度、湿度、氧气含量、紫外线照射、机械应力和化学因素等。
其中，最主要的原因是天然橡胶过硫化，即硫化反应持续时间过长或掺入过多的硫化剂，从而使得橡胶分子链之间形成了过多的交联结构，导致其可塑性和黏性增强。
当橡胶处于高温和高湿的环境中，这些过多的交联结构很容易发生断裂和重组，从而导致橡胶分子链的耦合结构发生退化，失去了原有的机械硬度和弹性。
4硫化返原的特征硫化返原的特征主要表现在橡胶的物理和化学性质上。
首先，硫化返原的橡胶具有类似于胶水的黏性和可塑性，失去了原有的硬度和韧性。
此外，硫化返原的橡胶表面会出现脆化、龟裂或变色等现象，这表明橡胶分子链发生了断裂和重组。
在化学上，硫化返原的橡胶会因为有机结构的退化而失去原有的耐热性和耐氧性，从而导致其不适用于高温和强氧化环境下的使用场合。
5预防和处理硫化返原为了预防和处理硫化返原现象，可以采取以下措施：1.控制硫化反应时间和硫化剂用量，避免橡胶分子链的过度交联。
