课后习题 电气测量
电气测量试题及答案
电气测量试题及答案一、选择题1. 电流的国际单位是：A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 瓦特（W）答案：B2. 以下哪个设备用于测量电压：A. 电流表B. 电压表C. 功率表D. 电阻表答案：B3. 电阻的单位是：A. 欧姆（Ω）B. 安培（A）C. 伏特（V）D. 瓦特（W）答案：A二、填空题1. 欧姆定律的公式是 _ 。
答案：V = I * R2. 测量电流时，电流表应与电路 _ 。
答案：串联3. 测量电压时，电压表应与电路 _ 。
答案：并联三、简答题1. 简述电流表和电压表的区别。
答案：电流表用于测量电路中的电流大小，其内阻很小，通常与被测电路串联；电压表用于测量电路两端的电压差，其内阻很大，通常与被测电路并联。
2. 什么是三相电路？请简述其基本组成。
答案：三相电路是由三个交流电源组成的电路，每个电源的频率相同，相位差为120度。
基本组成包括三个相电压源、负载以及连接线路。
四、计算题1. 已知电阻R=100Ω，电压U=220V，求通过电阻的电流I。
答案：I = U / R = 220V / 100Ω = 2.2A2. 已知一个电路的总功率P=1000W，电压U=220V，求电路的总电流I。
答案：I = P / U = 1000W / 220V ≈ 4.55A五、论述题1. 论述电气测量中误差的来源及其减少误差的方法。
答案：电气测量误差主要来源于仪器误差、读数误差、环境因素等。
减少误差的方法包括使用高精度的测量仪器，进行多次测量取平均值，校准仪器，以及在稳定的环境中进行测量等。
2. 论述在电力系统中测量功率的重要性及其测量方法。
答案：在电力系统中，测量功率对于系统设计、运行和维护至关重要。
功率测量有助于评估系统效率、监控设备性能和预防过载。
功率测量通常使用功率表，该表可以测量有功功率、无功功率和视在功率等。
测量方法包括直接测量电压和电流，然后根据公式P=VI计算功率。
《电气测量(第5版)》习题答案
《电气测量》五版习题参考答案第一章1．解：可能出现的读数最大值为220+220×2311005=V,若测出值为230V ，则该读数的绝对误差为 0A A X -=∆ =230-220=10 V,相对误差为 γ0A ∆=×100%22010=×100%=4.5%2．解：该读数的绝对误差为 0A A X -=∆=8.1－8=0.1 A,, 该表的最大引用误差为mm m A ∆=γ×100％ =81.0×100％ =1.25％,按表1-1该电流表的准确度等级可定为1.5级3．解：准确度1级、量程为300V 的电压表,最大绝对误差为 V 3%)1(300±=±⨯=⨯=∆m m m A γ若读数为300V ，则该读数可能的最大绝对误差为V 3±，相对误差为γx A ∆===±3003%1± 读数为200V 时，则该读数可能的最大绝对误差仍为V 3±，此时的相对误差为γxA ∆===±2003%5.1± 4．解：如果选用量程为250V 的电压表，可选准确度为0．5级的电压表，其最大绝对误差为V 25.1%)5.0(250±=±⨯=⨯=∆m m m A γ在测量250V 时相对误差不会超过±0．5％。
若选用量程为300V 的电压表，准确度为0．5级时，其最大绝对误差为1.5V ，测量250V 时相对误差为γxA ∆===±2505.1%6.0±,不能满足要求，必须选用０．２级．最大绝对误差为０．６V ，测量250V 时相对误差为γx A ∆===±2506.0%24.0±,不会超过±0．5％。
若选用量程为５00V 的电压表，准确度为0．２级时，其最大绝对误差为1V ，测量250V 时相对误差为γx A ∆===±2501%4.0±,可以满足要求．, 5．解：(1)该表测量时，可能产生的最大相对误差为%5.0±，最大绝对误差为格75.0%)5.0(150±=±⨯=⨯=∆m m m A γ(2)当读数为140格时最大相对误差为γxA ∆===±14075.0%535.0±,当读数为40格时最大相对误差为γxA ∆===±4075.0%875.1±6．附图1—1解：321γγγγp m n y ++=+54γγr q + =1×0.02％+1×0.015％+1×0.02％+1×±0.015％+1×0.01％=0.08％7．解：用0.5级0--300V 量程的电压表测量95V 电压，最大绝对误差为V 5.1%)5.0(300±=±⨯=⨯=∆m m m A γ最大相对误差为γxA ∆===±955.1%57.1± 用1级0～100V 量程的电压表测量95V 电压，最大绝对误差为V 1%)0.1(100±=±⨯=⨯=∆m m m A γ最大相对误差为γxA ∆===±951%05.1± 可见在测量95V 电压的时候，0.5级0--300V 量程的电压表准确程度,还不如I 级0～100V 量程的电压表。
电气测量习题与思考题
《电气测量》习题与思考题1、磁电系测量机构为什么不能用于交流量的测量？它的基本测量量是什么？将它接入正弦交流电路会有什么现象和后果？2、磁电系测量机构有哪些主要技术特性。
3、为什么磁电系多量程电流表采用闭式分流而不用开式分流？4、有一个磁电系表头，内阻为150Ω，额定电压降为45mV。
现用它制成150mA的电流表，求分流器的阻值。
若用它制成15V的电压表，求附加电阻的阻值。
5、某多量限磁电系电流表的分流电路如题5图所示。
已知150mA档时的总分流电阻为4Ω，15mA档时表头支路的总电阻为5960Ω。
问表头的满偏电流是多少？量限为15mA时的总分流电阻是多少？150mA15mA题5图6、某多量程电压表的表盘上标有“20kΩ/V”字样，它表示什么？7、为什么电磁系仪表既适用于直流电路，又适用于交流电路？8、电磁系电流表采用什么方式改变量程？电磁系电压表采用什么方式改变量程？9、有三块电压表，量程和准确度等级分别为：500V，0.2级；200V，0.5级；50V，1.0级。
分别测量50V的电压，求每块表测量的绝对误差、相对误差。
10、正弦电压u i=220sinωt V, 经半波整流后，分别用磁电系电压表和电磁系电压表测量输出电压，问两表的读数分别为多少？（70.08V, 110V）11、正弦电压源u i=100sin（314t）V与35V直流电压源串联，分别用磁电系、电磁系和电动系电压表测量总电压，问仪表的指示值各是多少？(35V, 78.9V, 78.9V)12、使用电动系功率表时接线方式有哪几种选择？选择量程应遵守什么原则？如何防止电动系功率表过载？13、为什么电动系电压表、电流表的刻度不均匀，而电动系功率表的刻度是均匀的？电动系测量机构怎么能测量有功功率？14、为什么功率表会有反转现象？反转时怎么办？15、电动系测量机构的定圈的电流为A)1sin(.0t=ω，-i2︒(t308sin30=ω，动圈电流为A)+i1︒仪表指针偏转50格。

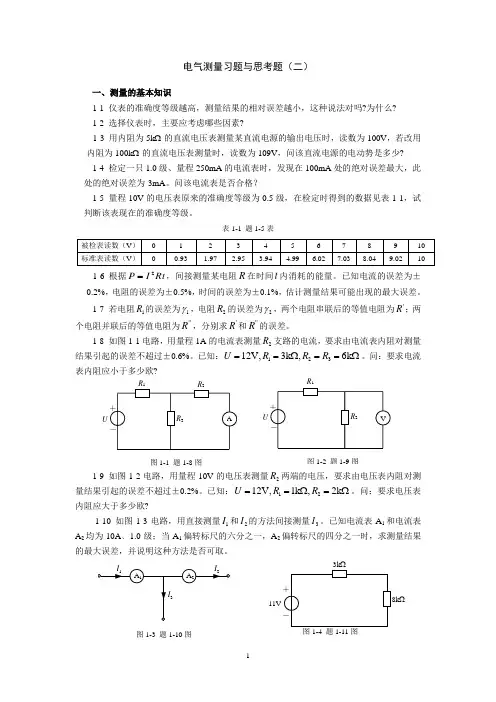

电气测量习题与思考题(2)
电气测量习题与思考题（二）一、测量的基本知识1-1 仪表的准确度等级越高，测量结果的相对误差越小，这种说法对吗?为什么? 1-2 选择仪表时，主要应考虑哪些因素?1-3 用内阻为5k Ω的直流电压表测量某直流电源的输出电压时，读数为100V ，若改用内阻为100k Ω的直流电压表测量时，读数为109V ，问该直流电源的电动势是多少? 1-4 检定一只1.0级、量程250mA 的电流表时，发现在100mA 处的绝对误差最大，此处的绝对误差为-3mA 。
问该电流表是否合格？1-5 量程10V 的电压表原来的准确度等级为0.5级，在检定时得到的数据见表1-1，试判断该表现在的准确度等级。
表1-1 题1-5表1-6 根据Rt I P 2=，间接测量某电阻R 在时间t 内消耗的能量。
已知电流的误差为±0.2%，电阻的误差为±0.5%，时间的误差为±0.1%，估计测量结果可能出现的最大误差。
1-7 若电阻1R 的误差为1γ，电阻2R 的误差为2γ，两个电阻串联后的等值电阻为'R ；两个电阻并联后的等值电阻为''R ，分别求'R 和''R 的误差。
1-8 如图1-1电路，用量程1A 的电流表测量2R 支路的电流，要求由电流表内阻对测量结果引起的误差不超过±0.6%。
已知：12312V,3k ,6k U R R R ==Ω==Ω。
问：要求电流表内阻应小于多少欧?1-9 如图1-2电路，用量程10V 的电压表测量2R 两端的电压，要求由电压表内阻对测量结果引起的误差不超过±0.2%。
已知：1212V,1k ,2k U R R ==Ω=Ω。
问：要求电压表内阻应大于多少欧?1-10 如图1-3电路，用直接测量1I 和2I 的方法间接测量3I 。
已知电流表A 1和电流表A 2均为10A ﹑1.0级；当A 1偏转标尺的六分之一，A 2偏转标尺的四分之一时，求测量结果的最大误差，并说明这种方法是否可取。
电气测量题库及答案 (2)
A、3.14B、3.414C、1.414D、1.11
38、 位数字万用表的分辨率为（A）。
A、0.5%B、1%C、2%D、5%
39、 位数字万用表的最大显示值为（D）。
A、199B、999C、9999D、1999
40、示波管又称阴极射线管，简称（B）。
A、LCDB、CRTC、LEDD、CCD
A、0.01或0.02 B、0.1或0.2 C、0.07或0.08 D、0.7或0.8
54、DT-830数字万用表交流电压测量电路比直流电压测量电路多一个（A）检波环节。
A、平均值B、有效值C、峰值D、峰-峰值
55、使用数字万用表“二极管档”检查二极管的好坏，当二极管正接时显示的数值为二极管的（C）值。
23、磁通的单位是（A）。
A、韦伯B、特斯拉C、焦耳D、欧姆
24、磁感应强度的单位是（B）。
A、韦伯B、特斯拉C、焦耳D、欧姆
25、磁性材料的直流磁特性常用（B）进行测量。
A、电位差计B、冲击检流计C、磁通计D、高斯计
26、用（A）测量磁性材料在交变磁场中所消耗的功率，是测量损耗的重要方法。
A、功率表B、电度表C、冲击检流计D、高斯计
44、示波器扫描电路的锯齿波电压是一种随时间按（A）规律上升的电压。
A、线性B、指数C、对数D、正弦
45、示波器使用的衰减器多数为（B）电路。
A、RL B、RC C、LC D、LCL
46、常用示波管的水平方向满偏距离为（B）cm。
A、5 B、10 C、15 D、20
47、普通示波管的灯丝要求用（A）供电。
7、系统误差按其产生的原因又可分为（CD）。
A、绝对误差B、相对误差C、基本误差D、附加误差E、疏忽误差
电气测量课后习题1
1-1、测量的定义是什么？测量结果表示包含哪些内容？答：通过使用一个经过标准单位标定的仪器或设备，或者通过与一个已知规模大小的物体相比较来确定大小、数量或程度。
测量的具体方法是由被测量的参数类型、量值的大小、所要求的测量准确度、测量速度的快慢、进行测量所需要的条件以及其他一系列因素决定的。
每个物理量都可以用具有不同特点的多种方法进行测量。
1-3、直接测量方法和间接测量方法有何不同？直接测量：被测量可以通过测量仪表给出的测量示值直接得到；间接测量：被测量与可测量之间存在已知的某种确定数学关系通过计算得到。
1-4、什么是测量系统的静态特性？表征测量系统静态特性的主要指标有哪些？它们是如何定义的？ 答：传感器的静态特性是指被测量的值处于稳定状态时传感器的输出与输入之间的关系，指标：灵敏度、线性度、迟滞、重复性等。
1-5、什么是测量系统的动态特性？表征测量系统动态特性的主要指标有哪些？它们是如何定义的？ 答: 动态特性反映的是测量系统对变化输入信号的快速响应的能力, 如可以用响应时间, 上升时间等来定量描述. 2-1、测量误差分哪几类？它们各有什么特点？答：可分为随机误差、系统误差和粗大误差3类。
（1）随机误差是在一定测量条件下多次测量同一量值时，其绝对值和符号（即正与负），以不可预定的方式变化着的误差。
随机误差的特点是具有随机性。
在大多数情况下随机误差是符合正态分布规律的。
为了减小随机误差的影响，通常采取多次测量然后取算术平均值的方法。
（2）系统误差是在测量过程中多次测量同一量值时，所产生的误差大小和符号固定不变或按一定规律变化的误差。
系统误差的特点是误差恒定或遵循一定的规律变化。
在实际测量过程中，测量者都应想方设法避免产生系统误差，如果难以避免，应设法加以消除或尽可能使其减小。
（3）粗大误差是在测是过程中出现的超出规定条件的预期误差。
粗大误差的特点是误差数值较大，测量结果明显不准。
在测量过程中是不允许产生粗大误差的，若发现有粗大误差则应按图样尺寸要求报废。
课后习题电气测量
课后习题电气测量1．用电压表测量实际值为220V的电压，若测量中该表最大可能有±5％相对误差，则可能出现的读数最大值为多大。
若测出值为230V，则该读数的相对误差和绝对误差为多大。
解：可能出现的读数最大值为220+220×5 231V 100若测出值为230V，则该读数的绝对误差为AX A0=230-220=10 V相对误差为×100% 10×100% =4.5% A02202．用量程为10A的电流表，测量实际值为8A的电流，若读数为8.1A，求测量的绝对误差和相对误差。
若所求得的绝对误差被视为最大绝对误差，问该电流表的准确度等级可定为哪一级?解：该读数的绝对误差为AX A0=8.1－8=0.1 A该表的最大引用误差为m m0.1×100％=×100％=1.25％8Am按表1-1该电流表的准确度等级可定为1.5级3．用准确度为1级、量程为300V的电压表测量某电压，若读数为300V，则该读数可能的相对误差和绝对误差有多大，若读数为200V，则该读数可能的相对误差和绝对误差有多大。
解：准确度1级、量程为300V的电压表,最大绝对误差为m Am m 300 ( 1%) 3 V若读数为300V，则该读数可能的最大绝对误差为3 V，相对误差为3 1% =300Ax读数为200V时，则该读数可能的最大绝对误差仍为3 V，此时的相对误差为3 1.5% =Ax2004．欲测一250V的电压，要求测量的相对误差不要超过±0．5％，如果选用量程为250V的电压表，那么应选其准确度等级为哪一级?如果选用量程为300V和500V的电压表，则其准确度等级又应选用哪一级?解：如果选用量程为250V的电压表，可选准确度为0．5级的电压表，其最大绝对误差为m Am m 250 ( 0.5%) 1.25 V在测量250V 时相对误差不会超过±0．5％。
电气测量习题答案
电气测量习题答案电气测量习题答案电气测量是电气工程中非常重要的一个领域，它涵盖了电流、电压、功率等电学量的测量和分析。
对于电气工程师来说，掌握电气测量的原理和方法是必不可少的。
在学习过程中，习题是帮助我们巩固知识和提高技能的重要途径。
下面我将为大家提供一些电气测量习题的答案，希望能对大家的学习有所帮助。
1. 电流测量问题：电流的测量是电气工程中常见的任务之一。
下面是一个电流测量的习题：题目：使用一个电流表测量一个直流电路中的电流，电流表的内阻为0.1Ω，电路中的电阻为10Ω，电源电压为5V。
请计算电流表的示数。
答案：根据欧姆定律，电流I = U/R。
其中，U为电源电压，R为电路总电阻。
根据题目中的数据，可以得到电流I = 5V / (10Ω + 0.1Ω) = 0.495A。
所以电流表的示数为0.495A。
2. 电压测量问题：电压的测量是电气工程中常见的任务之一。
下面是一个电压测量的习题：题目：使用一个电压表测量一个直流电路中的电压，电压表的内阻为100kΩ，电路中的电阻为1kΩ，电流为1mA。
请计算电压表的示数。
答案：根据欧姆定律，电压U = I * R。
其中，I为电流，R为电路电阻。
根据题目中的数据，可以得到电压U = 1mA * 1kΩ = 1V。
所以电压表的示数为1V。
3. 功率测量问题：功率的测量是电气工程中常见的任务之一。
下面是一个功率测量的习题：题目：使用一个功率计测量一个交流电路中的功率，功率计的额定电流为5A，额定电压为220V，电路中的电阻为10Ω，电流为4A。
请计算功率计的示数。
答案：根据功率的定义，功率P = U * I。
其中，U为电压，I为电流。
根据题目中的数据，可以得到功率P = 220V * 4A = 880W。
所以功率计的示数为880W。
以上是几个电气测量的习题及其答案。
通过这些习题的练习，我们可以更好地掌握电气测量的原理和方法。
同时，我们也可以发现在实际测量中，电路中的电阻、电流表的内阻等因素都会对测量结果产生影响，因此在测量中需要注意这些因素的存在。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章1．用电压表测量实际值为220V 的电压，若测量中该表最大可能有±5％相对误差，则可能出现的读数最大值为多大。
若测出值为230V ，则该读数的相对误差和绝对误差为多大。
解：可能出现的读数最大值为220+220×2311005=V 若测出值为230V ，则该读数的绝对误差为0A A X -=∆=230-220=10 V相对误差为γ0A ∆=×100%22010=×100% =4.5% 2．用量程为10A 的电流表，测量实际值为8A 的电流，若读数为8.1A ，求测量的绝对误差和相对误差。
若所求得的绝对误差被视为最大绝对误差，问该电流表的准确度等级可定为哪一级?解：该读数的绝对误差为0A A X -=∆=8.1－8=0.1 A该表的最大引用误差为 m m m A ∆=γ×100％ =81.0×100％ =1.25％ 按表1-1该电流表的准确度等级可定为1.5级3．用准确度为1级、量程为300V 的电压表测量某电压，若读数为300V ，则该读数可能的相对误差和绝对误差有多大，若读数为200V ，则该读数可能的相对误差和绝对误差有多大。
解：准确度1级、量程为300V 的电压表,最大绝对误差为V 3%)1(300±=±⨯=⨯=∆m m m A γ若读数为300V ，则该读数可能的最大绝对误差为V 3±，相对误差为 γx A ∆===±3003%1± 读数为200V 时，则该读数可能的最大绝对误差仍为V 3±，此时的相对误差为 γx A ∆===±2003%5.1± 4．欲测一250V 的电压，要求测量的相对误差不要超过±0．5％，如果选用量程为250V 的电压表，那么应选其准确度等级为哪一级?如果选用量程为300V 和500V 的电压表，则其准确度等级又应选用哪一级?解：如果选用量程为250V 的电压表，可选准确度为0．5级的电压表，其最大绝对误差为V 25.1%)5.0(250±=±⨯=⨯=∆m m m A γ在测量250V 时相对误差不会超过±0．5％。
若选用量程为300V 的电压表，准确度为0．5级时，其J 最大绝对误差为1.5V ，测量250V 时相对误差为γx A ∆===±2505.1%6.0±,不能满足要求，必须选用０．２级．最大绝对误差为０．６V ，测量250V 时相对误差为γx A ∆===±2506.0%24.0±,不会超过±0．5％。
若选用量程为５00V 的电压表，准确度为0．２级时，其最大绝对误差为1V ，测量250V 时相对误差为γx A ∆===±2501%4.0±,可以满足要求． ,7．测量95V 左右的电压，实验室有0.5级0--300V 量程和1级0～100V 量程的两台电压表供选用，为能使测量尽可能准确，应选用哪一个。
解：用0.5级0--300V 量程的电压表测量95V 电压，最大绝对误差为V 5.1%)5.0(300±=±⨯=⨯=∆m m m A γ最大相对误差为γx A ∆===±955.1%57.1± 用1级0～100V 量程的电压表测量95V 电压，最大绝对误差为V 1%)0.1(100±=±⨯=⨯=∆m m m A γ最大相对误差为γx A ∆===±951%05.1± 可见在测量95V 电压的时候，0.5级0--300V 量程的电压表准确程度,还不如I 级0～100V 量程的电压表。
第二章1．有一磁电系表头，内阻为150Ω，额定压降为45mV ，现将它改为150mA 量程的电流表，问应接多大的分流器，若将它改为15V 的舶电压表，则应接多大的附加电阻?解：改为150mA 量程的电流表，可先求得表头的满偏电流c Ic I =Ω15045mV =0.3mA求得扩程倍数 n=5003.0150==C I I 分流器电阻 Ω=-=-=3006.015001501n R R C sh 改为15V 的舶电压表的扩程倍数 m=3.33345mV15V = 附加电阻 Ω=-=-=49800150)1333()1(C ad R m R5；某电动系电压表满偏电流为40mA ，若要制成为150V ／300V ／450V 三种量程，求各量程的附加电阻各为多少？电压灵敏度为多少？解：电动系电压表的内阻可认为近似等0，制成为150V 量程的附加电阻为Ω==375004.0150ad R 电压灵敏度为 V Ω=2504.01 制成为300V 量程的附加电阻为Ω==750004.0300ad R 电压灵敏度为 V Ω=2504.01 制成为450V 量程的附加电阻为Ω==1125004.0450ad R 电压灵敏度为 V Ω=2504.01 8．用内阻为50k Ω的直流电压表测量某直流电源电压时，电压表读数为100V 。
用改用内阻为为lOOk Ω的电压表测量，电压表读数为109V ，问该电路的实际电压为多少。
解：设电源内阻为i R 电源电压为U5050100+=i R U 100100109+=i R U联立求解可得i R =9.8k Ω、电路的实际电压为119.6V第三章1．有一电炉铭牌标明其功率P=lkW 、U-=220V ，要用功率表测量它的功率，若功率表的量程为2.5A ／5A 、150V ／300V ，问测量时选用什么量程比较适合。
解：I=1000／220= 4.54A必须选量程为5A 、300V 的量程才不会过载。
2：有一电器属感性负载，已知P=100W 时，I=0.9A ，ϕcos =0.5。
若可供选择的功率表分别为2.5A ／150V 、2.5A ／300V 、5A ／300V 、10A ／300V ，问选哪一种较为适合。
若以上功率表刻度盘都是150格，则测量时指针偏转多少格。
解： U=100／0.9×0.5=220V应选量程为2.5A ／300V 的功率表，该表满刻度为750W ，每格为5W ，测量100W 功率时，指针应转20格。
3，有两个电路，其负载电阻分别为1R =10k Ώ、2R =100Ώ，负载两端电压为220V 。
用功率表测量这两个电路的功率；已知功率表参数WA R =0.1Ώ、WV R =1.5k Ώ，问应如何选择测量电路,并画出两个电路的接线图，并分别计算测量时的表耗功率。
解：1）负载电阻为1R =10k Ώ时，WA R 《1R ，应选用电压线圈接前的方式，接线图如下表耗功率 Ω⨯+=0.1)1.10000220(150022022=32.2W+0.0000484W 2）负载电阻为2R =100Ώ时，WV R 》2R ，应选用电压线圈接后前的方式，接线图如下表耗功率 =Ω⨯+=0.1)1.100220(150022022=32.2+0.484=32.68W 以上计算可知，电压线圈接前或接后方式主要影响测量误差，有时对表耗功率影响不大。
4．有一电动系功率表，其额定量限10A ／300V ，现在该表的电流线圈中通以直流电，其电流为5A ，在电压线圈中通以50Hz 交流电，其电压为220V ，问这时功率表的读数为多大。
若在该表的电流线圈中通以50Hz 的交流电流，在电压线圈中通以150Hz 的交流电，则功率表的读数为多少? 、解：在电动系功率表的转动力矩式(2—56)中dt d dM i i T M T CP α122011⎰= 式中12M 为固定线圈与动圈间的互感，通常αd dM 12为常数。
当1i 、2i 为同频率正弦波时，两者乘积在一个周期内的平均值CP M 不会为零。
并等于ϕcos 21I KI M CP =，但当一个为恒定直流，另一个为正弦电流时，其乘积为正弦函数，而正弦函数在一个周期内的平均值等于零。
因此电流线圈中通以直流电，功率表的读数将等于零。
电流线圈中通50Hz 的交流电流，即t I i M ϖsin 11=，电压线圈中通以150Hz 的交流电，即t I i M ϖ3sin 22=，乘积有两项，其中一项为频率等于t ϖ4的正弦波，另一项为频率等于t ϖ2的正弦波，两项在一个周期中的平均值都等于零，所以功率表的读数也将等于零5．某直流电路，电压为120V ，电流为3.8A ，现用一功率表测量其功率，如果功率表选用电流量限为5A ，电压量限为150V ，电流线圈内阻为0.135Ώ,，电压线圈内阻为5000Ώ， 试计算电压线圈接前或电压线圈接后时由功率表表耗功率引起的相对误差。
解：电压为120V ，电流为3.8A 可求得负载电阻为31.57 Ώ,，功率为456W 。
若电压线圈接前功率表测出功率W R I P P WA w 9.45794.1456135.08.345622=+=⨯+=+=测出功率与负载电阻实际消耗功率相比的相对误差为%41.04564569.457=-=γ 若电压线圈接后功率表测出功率W R U P P WV w 68.46568.9456500022045622=+=+=+= 测出功率与负载电阻实际消耗功率相比的相对误差为%1.245645668.465=-=γ 负载电阻为电流线圈内阻的229倍，电压线圈内阻负载电阻的161倍，取电压线圈接前的误差小。
6．在电动系功率表的电流线圈中，通过2.5A 直流电流，在电压线圈中通过经全波整流后的全波脉动电压，若该脉动电压有效值为50V ，（功率表线圈感抗和整流器内压降的影响可以略去），问功率表的读数为多少?解：全波脉动电压有效值为50V 时，其平均值为V 45509.0=⨯。
