触探仪的一般使用方法和计算精编版
圆锥动力触探仪器使用说明书
圆锥动力触探仪器使用说明书一、适用范围本仪器用于测定土壤的承载力和分类，广泛应用于公路、铁路、建筑等基础工程的勘察设计阶段。
二、仪器组成- 主机- 圆锥形探头- 打击锤- 数据记录装置- 辅助支撑杆三、技术参数- 探头直径- 锥尖角度- 锤重- 记录深度范围四、准备工作1. 检查所有组件是否齐全且无损。
2. 清理工作区域，确保地面平整。
3. 准备好记录本和笔。
五、操作步骤1. 将圆锥探头垂直插入测试地点。
2. 使用打击锤按规定频率敲击探头顶部。
3. 每下降一定距离，记录所需锤击数。
4. 继续直到达到预定深度或遇到坚硬层。
六、数据读取与处理1. 根据每段深度的锤击数计算贯入阻力。
2. 将数据绘制成图表，分析土壤特性。
七、维护保养1. 使用后清洁探头和其他部件。
2. 存放于干燥通风的地方，避免潮湿。
3. 定期对机械部分进行润滑。
八、注意事项1. 操作时佩戴适当的安全装备。
2. 避免在恶劣天气条件下使用。
3. 只有经过培训的人员才能操作此仪器。
九、故障排除- 无法记录数据：检查电源连接或更换电池。
- 探头卡住：轻轻摇动或使用专用工具松动。
十、售后服务- 提供一年质保。
- 质保期内非人为损坏免费维修。
- 超出质保期提供有偿维修服务。
- 售后联系方式：电话/邮箱。
请严格遵守上述说明，正确使用和维护仪器，以确保测量工作的顺利进行。
如遇任何问题，请及时联系售后服务部门。

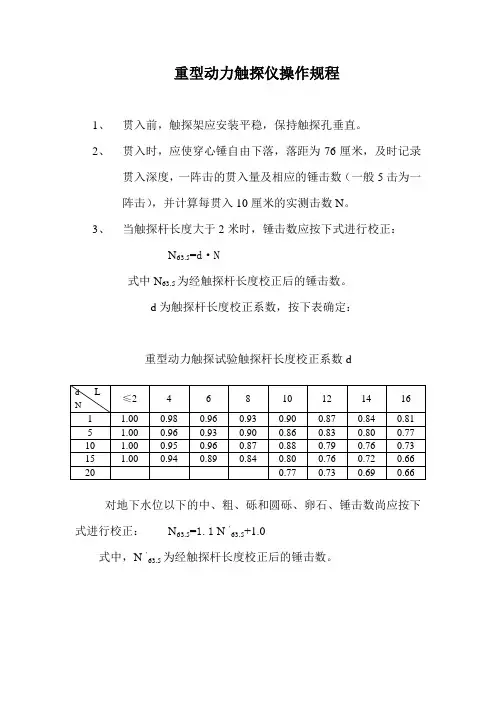

重型动力触探仪操作规程
重型动力触探仪操作规程
1、贯入前，触探架应安装平稳，保持触探孔垂直。
2、贯入时，应使穿心锤自由下落，落距为76厘米，及时记录
贯入深度，一阵击的贯入量及相应的锤击数（一般5击为一
阵击），并计算每贯入10厘米的实测击数N。
3、当触探杆长度大于2米时，锤击数应按下式进行校正：
N63.5=d·N
式中N63.5为经触探杆长度校正后的锤击数。
d为触探杆长度校正系数，按下表确定：
重型动力触探试验触探杆长度校正系数d
对地下水位以下的中、粗、砾和圆砾、卵石、锤击数尚应按下式进行校正：N63.5=1.1 N‘63.5+1.0
式中，N‘63.5为经触探杆长度校正后的锤击数。
触探仪的一般使用方法和计算
触探仪的一般使用方法和计算触探仪的一般使用方法和计算张宗明2012-9-1于奉节我们在施工过程中经常看到施工图中，对于一般桥梁的未入岩扩大基础的基底和涵洞基底做地基承载力要求。
要想满足这个要求大部分采用，轻型触探仪、重型触探仪及超重型触探仪三类。
一般最常见的和使用最筒单的是轻型触探仪。
重型也有使用的，因土质不同最好选用不同的仪器。
一、轻型触探仪适用于：轻型触探仪一般适用于砂土、粉砂土及粘性土地基检测，(一般要求土中不含碎、卵石)，轻型触探仪设备轻便，操作简单，省人省力，记录每打入30cm的锤击次数，代用公式为R=×N-2)×(R-为待测定的地基承载力Kpa，N-轻型触探锤击数)就可以计算出地基承载力，计算筒单。
也有的用一个更筒单的公式R=8×N-20，这个公式只是做初步估计用，一般计算表中不用，还有如果加长探杆可用下式计算：加一节时R=（8×N-20）×；加两节时R=（8×N-20）×。
必须要强调的是以30厘米的贯入深度，所用的锤击数。
二、重型触探仪适用于：重型触探仪适用于各类土，（不包含强风化岩及各类岩层）也是目前施工现场应用较为广泛的一种地基承载力测试方法，该法是采用质量为的穿心锤，以76cm的落距，将触探头打入土中，记录打入10cm的锤击数，代用公式为R=+(R-待测定地基承载力Kpa，N-重型触探锤击数)。
三、标准贯入试验：标准贯入仪试验是动力触探类型之一，其利用质量为的、标准贯入试验：穿心锤，以76cm的恒定高度上自由落下，将一定规格的触探头打入土中15cm，然后开始记录锤击数目，接着将标准贯入器再打入土中30cm，用此30cm的锤击数(N)作为标准贯入试验指标，标准贯入试验是国内广泛应用的一种现场原位测试手段，（如北侧主干道项目中强夯后的原地表试验，）它不仅可用于砂土的测试，也可用于粘性土的测试。
锤击数(N)的结果不仅可用于判断砂土的密实度，粘性土的稠度，地基土的容许承载力，砂土的振动液化，桩基承载力，同时也是地基处理效果的一种重要检验方法。
触探仪的一般使用方法和计算审批稿
触探仪的一般使用方法和计算YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】触探仪的一般使用方法和计算张宗明 2012-9-1于奉节我们在施工过程中经常看到施工图中，对于一般桥梁的未入岩扩大基础的基底和涵洞基底做地基承载力要求。
要想满足这个要求大部分采用，轻型触探仪、重型触探仪及超重型触探仪三类。
一般最常见的和使用最筒单的是轻型触探仪。
重型也有使用的，因土质不同最好选用不同的仪器。
一、轻型触探仪适用于：轻型触探仪一般适用于砂土、粉砂土及粘性土地基检测， (一般要求土中不含碎、卵石) ，轻型触探仪设备轻便，操作简单，省人省力，记录每打入 30cm 的锤击次数，代用公式为 R=×N-2)×(R-为待测定的地基承载力 Kpa ，N-轻型触探锤击数) 就可以计算出地基承载力，计算筒单。
也有的用一个更筒单的公式R=8×N-20，这个公式只是做初步估计用，一般计算表中不用，还有如果加长探杆可用下式计算：加一节时 R=（8×N-20）×；加两节时R=（8×N-20）×。
必须要强调的是以30厘米的贯入深度，所用的锤击数。
二、重型触探仪适用于：重型触探仪适用于各类土，（不包含强风化岩及各类岩层）也是目前施工现场应用较为广泛的一种地基承载力测试方法，该法是采用质量为的穿心锤，以 76cm 的落距，将触探头打入土中，记录打入 10cm 的锤击数，代用公式为 R=+(R-待测定地基承载力Kpa ， N-重型触探锤击数)。
三、标准贯入试验：标准贯入仪试验是动力触探类型之一，其利用质量为的、标准贯入试验：穿心锤，以 76cm 的恒定高度上自由落下，将一定规格的触探头打入土中 15cm，然后开始记录锤击数目，接着将标准贯入器再打入土中 30 cm，用此 30cm 的锤击数(N)作为标准贯入试验指标，标准贯入试验是国内广泛应用的一种现场原位测试手段，（如北侧主干道项目中强夯后的原地表试验，）它不仅可用于砂土的测试，也可用于粘性土的测试。

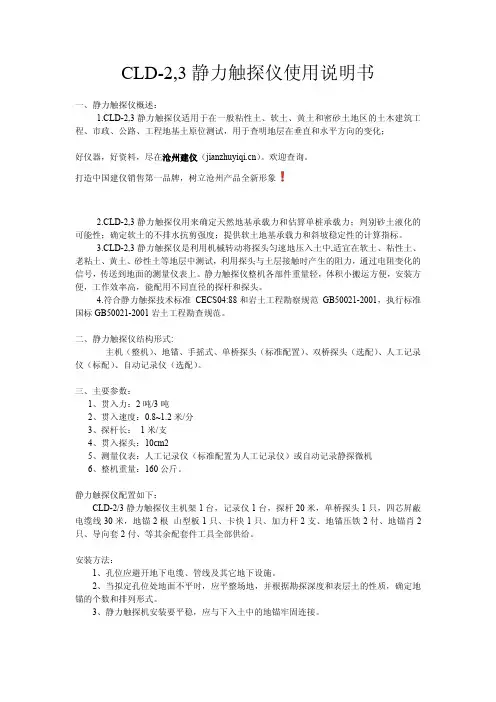

静力触探仪使用说明书
CLD-2,3静力触探仪使用说明书一、静力触探仪概述：1.CLD-2,3静力触探仪适用于在一般粘性土、软土、黄土和密砂土地区的土木建筑工程、市政、公路、工程地基土原位测试，用于查明地层在垂直和水平方向的变化；好仪器，好资料，尽在沧州建仪（）。
欢迎查询。
打造中国建仪销售第一品牌，树立沧州产品全新形象2.CLD-2,3静力触探仪用来确定天然地基承载力和估算单桩承载力；判别砂土液化的可能性；确定软土的不排水抗剪强度；提供软土地基承载力和斜坡稳定性的计算指标。
3.CLD-2,3静力触探仪是利用机械转动将探头匀速地压入土中,适宜在软土、粘性土、老粘土、黄土、砂性土等地层中测试，利用探头与土层接触时产生的阻力，通过电阻变化的信号，传送到地面的测量仪表上。
静力触探仪整机各部件重量轻，体积小搬运方便，安装方便，工作效率高，能配用不同直径的探杆和探头。
4.符合静力触探技术标准CECS04:88和岩土工程勘察规范GB50021-2001，执行标准国标GB50021-2001岩土工程勘查规范。
二、静力触探仪结构形式:主机（整机）、地锚、手摇式、单桥探头（标准配置）、双桥探头（选配）、人工记录仪（标配）、自动记录仪（选配）。
三、主要参数：1、贯入力：2吨/3吨2、贯入速度：0.8~1.2米/分3、探杆长：1米/支4、贯入探头：10cm25、测量仪表：人工记录仪（标准配置为人工记录仪）或自动记录静探微机6、整机重量：160公斤。
静力触探仪配置如下：CLD-2/3静力触探仪主机架1台，记录仪1台，探杆20米，单桥探头1只，四芯屛蔽电缆线30米，地锚2根山型板1只、卡快1只、加力杆2支、地锚压铁2付、地锚肖2只、导向套2付、等其余配套件工具全部供给。
安装方法：1、孔位应避开地下电缆、管线及其它地下设施。
2、当拟定孔位处地面不平时，应平整场地，并根据勘探深度和表层土的性质，确定地锚的个数和排列形式。
3、静力触探机安装要平稳，应与下入土中的地锚牢固连接。

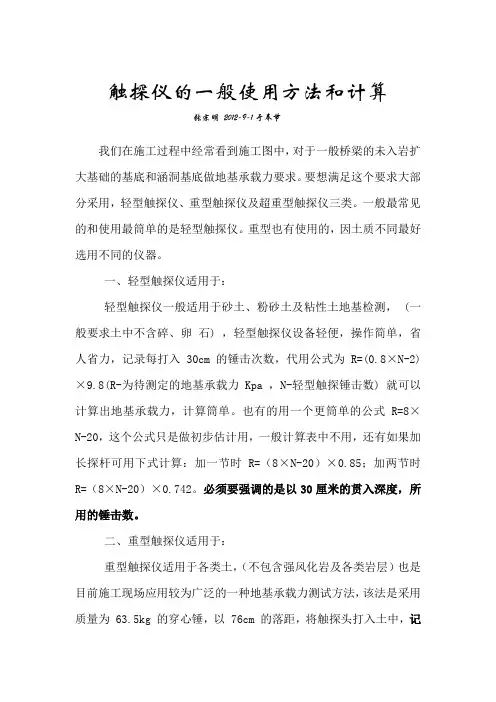

触探仪的一般使用方法和计算
触探仪的一般使用方法和计算张宗明2012-9-1于奉节我们在施工过程中经常看到施工图中，对于一般桥梁的未入岩扩大基础的基底和涵洞基底做地基承载力要求。
要想满足这个要求大部分采用，轻型触探仪、重型触探仪及超重型触探仪三类。
一般最常见的和使用最筒单的是轻型触探仪。
重型也有使用的，因土质不同最好选用不同的仪器。
一、轻型触探仪适用于：轻型触探仪一般适用于砂土、粉砂土及粘性土地基检测， (一般要求土中不含碎、卵石) ，轻型触探仪设备轻便，操作简单，省人省力，记录每打入 30cm 的锤击次数，代用公式为 R=(0.8×N-2)×9.8(R-为待测定的地基承载力 Kpa ，N-轻型触探锤击数) 就可以计算出地基承载力，计算筒单。
也有的用一个更筒单的公式R=8×N-20，这个公式只是做初步估计用，一般计算表中不用，还有如果加长探杆可用下式计算：加一节时 R=（8×N-20）×0.85；加两节时R=（8×N-20）×0.742。
必须要强调的是以30厘米的贯入深度，所用的锤击数。
二、重型触探仪适用于：重型触探仪适用于各类土，（不包含强风化岩及各类岩层）也是目前施工现场应用较为广泛的一种地基承载力测试方法，该法是采用质量为 63.5kg 的穿心锤，以 76cm 的落距，将触探头打入土中，记录打入 10cm 的锤击数，代用公式为 R=35.96N+23.8(R-待测定地基承载力 Kpa ， N-重型触探锤击数)。
三、标准贯入试验：标准贯入仪试验是动力触探类型之一，其利用质量为63.5kg 的、标准贯入试验：穿心锤，以 76cm 的恒定高度上自由落下，将一定规格的触探头打入土中 15cm，然后开始记录锤击数目，接着将标准贯入器再打入土中 30 cm，用此 30cm 的锤击数(N)作为标准贯入试验指标，标准贯入试验是国内广泛应用的一种现场原位测试手段，（如北侧主干道项目中强夯后的原地表试验，）它不仅可用于砂土的测试，也可用于粘性土的测试。
静力触探仪操作规程 静力触探仪常见问题解决方法
静力触探仪操作规程静力触探仪常见问题解决方法静力触探仪操作规程：▲依据地质勘探的布点要求，选取好位置，先在触探试验点两旁的地上拧两个地锚，拧前用铁锹在锚地点挖一个V型坑，坑深25—30cm,然后将地锚竖在V 型槽内以缓慢的速度拧下，拧锚时用地锚压铁套在地锚杆上，将两根加力杆分别插在地锚压铁两边，两人或多人以推磨状地锚缓慢旋转拧下，两根地锚相距约0.8m，然后将地面铲平，铺上两块木垫板。
▲与底架槽钢，用4 个M8 螺钉连接好后，安置在垫木板上，使两根已下好的锚位于支架两边，两根槽钢的中部，再将地锚压铁套在锚杆上，使底架槽钢与压铁相互连接，插好地锚销钉，将 4 个蝴蝶螺丝钉旋在地锚压铁的螺孔中，矩形旋入使其顶紧底架槽钢，施压时注意贯入支架必需与地面垂直，若不垂直可将一边螺钉连续旋入以达到垂直的目的，如贯入支架与地面倾斜，螺钉压紧已无法调整，可以松开螺钉，抽动一边垫板（高的一端）使垫板下土向两边推去削减其高度，以保证支架垂直地面。
▲把带有一端电缆线的探头与已穿好探杆的电缆线相连接，用涤纶绝缘胶带纸缠封插头处，以防进水受潮和加添插座的抗拉力。
将*根探杆连接，连接时一手握着探头，一手握着每节探杆，探头不动，转动探杆，使其连接。
切勿转动探头，以免电缆线断裂。
▲将带有探头已穿好的电缆的探杆，放在触探机一侧，取出带有探头的*节探杆，将*节探杆从上面板上对峙下面板的圆孔中穿过，使探头干在下面板的圆孔中，对好中心，将第二节探杆和*探杆连接。
▲将经过触探测力仪放在探杆旁边，电缆线的另一端与静力触探测量仪接好。
仪表的接线盒调整，见静力触探测量仪使用说明书。
仪表调整时需将探头垂直空避开阳光直射，将U 型卡块卡在探杆街头上，将山形压板放在U 型卡块的下面，使其两边槽卡主链条，重击卡主探杆，转动摇把使山形压板卡住的两根链条上的加长销由下向上运动，直至加长销带动山形板及探杆抬起，悬空垂直地面，读取初读数。
▲仪表调整完毕准备工作就绪，就开始工作。
荷兰触探仪使用方法
荷兰触探仪使用方法说实话荷兰触探仪使用方法这事儿，我一开始也是瞎摸索。
我最开始拿到这荷兰触探仪的时候，都不知道从哪儿下手。
就看到那仪器，感觉好复杂啊。
我当时就想，这得怎么弄呢？我试着去看说明书，可是那些专业术语看得我头都大了。
就好像看天书一样，密密麻麻的字，每个字都认识，但是组合在一起就不知道啥意思了。
我先看到有个探头部分，心想这个探头应该是重点吧。
就像我们平时拿个探测针去扎东西一样，这个探头就是要插到土里去探测的。
我就直接把探头往土里插，结果发现根本就不好插进去，而且我也不知道这样做对不对。
后来我才知道，在插入探头之前，有的地面需要先简单清理一下，如果有大块的石头或者树枝，肯定会影响探测的。
这就好比你要往一个洞里塞东西，洞口有障碍物肯定不行呀。
还有那个读数装置。
我一开始根本就没搞明白那个读数到底代表啥意思。
我试了好几次，记录下来的那些数字看起来都是乱的。
后来我慢慢发现，当探头缓慢并且垂直地进入土里的过程中，读数才是准确有用的。
我之前就是插得歪歪扭扭的，这样读出的数据肯定不对。
这就像我们拿尺子量东西，尺子得放直了才能量得准。
我又试过很多次，就是为了找到最适合这仪器的操作力度。
太用力了不行，可能会损坏仪器，而且也会让读数不准确；力气小了呢，探头就不能顺利插到土里。
这就像是敲门，太用力门会坏，太轻了屋里的人又听不到。
每次操作的时候，我都会自己心里默默总结经验。
比如说每次按照正确方法操作过后，我就会看看记下来的数据是不是合理。
要是不合理，我就会回想操作过程哪里可能出问题了。
还有啊，这仪器每次用完之后的维护也挺重要的。
我有次用完没有清理探头就收起来了，下次再用的时候，发现探头上面沾满了泥土，影响了探测的灵敏度。
所以每次用完之后，就像我们吃完饭要洗碗一样，得把探头擦干净，把仪器整利落了。
还有些时候，比如在不同土质的地方使用，操作方法可能也需要微调。
像在比较松软的沙子里和紧实的粘土里操作，探头插入的速度和力度可能都需要调整一下，不过我也还在尝试摸索这部分，还不是特别确定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
触探仪的一般使用方法和计算
张宗明2012-9-1于奉节
我们在施工过程中经常看到施工图中，对于一般桥梁的未入岩扩大基础的基底和涵洞基底做地基承载力要求。
要想满足这个要求大部分采用，轻型触探仪、重型触探仪及超重型触探仪三类。
一般最常见的和使用最筒单的是轻型触探仪。
重型也有使用的，因土质不同最好选用不同的仪器。
一、轻型触探仪适用于：
轻型触探仪一般适用于砂土、粉砂土及粘性土地基检测， (一般要求土中不含碎、卵石) ，轻型触探仪设备轻便，操作简单，省人省力，记录每打入 30cm 的锤击次数，代用公式为 R=(0.8×N-2)×9.8(R-为待测定的地基承载力 Kpa ，N-轻型触探锤击数) 就可以计算出地基承载力，计算筒单。
也有的用一个更筒单的公式R=8×N-20，这个公式只是做初步估计用，一般计算表中不用，还有如果加长探杆可用下式计算：加一节时 R=（8×N-20）×0.85；加两节时R=（8×N-20）×0.742。
必须要强调的是以30厘米的贯入深度，所用的锤击数。
二、重型触探仪适用于：
重型触探仪适用于各类土，（不包含强风化岩及各类岩层）也是目前施工现场应用较为广泛的一种地基承载力测试方法，该法是采用质量为 63.5kg 的穿心锤，以 76cm 的落距，将触探头打入土中，记
录打入 10cm 的锤击数，代用公式为 R=35.96N+23.8(R-待测定地基承载力 Kpa ， N-重型触探锤击数)。
三、标准贯入试验：
标准贯入仪试验是动力触探类型之一，其利用质量为63.5kg 的、标准贯入试验：穿心锤，以 76cm 的恒定高度上自由落下，将一定规格的触探头打入土中 15cm，然后开始记录锤击数目，接着将标准贯入器再打入土中 30 cm，用此 30cm 的锤击数(N)作为标准贯入试验指标，标准贯入试验是国内广泛应用的一种现场原位测试手段，（如北侧主干道项目中强夯后的原地表试验，）它不仅可用于砂土的测试，也可用于粘性土的测试。
锤击数(N) 的结果不仅可用于判断砂土的密实度，粘性土的稠度，地基土的容许承载力，砂土的振动液化，桩基承载力，同时也是地基处理效果的一种重要检验方法。
二0一二年九月一日。
