各种渗碳方法比较
渗碳反应：Fe + 2 CO = Fe(C)+ CO2（5）
氮化反应：Fe + N = Fe(N)（6）
B、随温度增加碳浓度增加而氮浓度减少。一般液体渗碳温度较高。所以渗碳反应为主体。
C、钢箔试验：（1）能反复弯曲，碳含量0.1%左右，无渗碳能力（2）可弯曲，一定角度折断，碳含量0.3-0.5%，渗碳能力降低，需补充剂。（3）马上折断，碳含量0.5%以上，渗碳能力良好。
2、处理温度约以700℃为界，此温度以下以氮化为主，渗碳为辅，700℃以上则渗碳为主，氮化为辅。
3、滲碳劑主成分：NaCN,添加NaCl、NaCO3、BaCl2(减轻NaCN氧化、挥发、劣化，BaCl2促进渗碳)
4、处理的零件200-500℃预热处理:A:减少温度降低和热应变B:蒸发附着水分，防止爆炸。
4、去除煤烟（soot）即burnout
5、煤气调整作业（seasoning）
A、主要反应式：2CO=〔C〕+CO2（1）
CO+H2=〔C〕+H2O（2）
CH4=〔C〕+2H2（3）
B、渗碳期间的碳势控制：CH4+CO2=2CO+2H2（4）CH4+H2O=CO+3H2（5）
C、控制炉气中CO2或H2O量控制渗碳的碳势，添加CH4、C3H8、C4H10控制炉气中的CO2和H2。
气体渗碳法（gas carburizing）
1、将碳化气体（C4H10，C3H8，CH4等）和空气相混合后，通过1000～1100℃Ni触媒,使碳化氢和空气反应生成吸热型控制炉气即变成气体（ConvertedGas）。（输送气体+增碳气体）
2、将此气体送进无外气泄入的加热炉内施行渗碳。
3、变成气体组成：CO=20%、H2=40%、N2余量，内含微量CO2、H2O、CH4。
A、主要反应式：Fe+C=FeC
B、离子渗碳特点：（1）利用辉光放电加热，所以无需特别的加热装置（2）防止碳化的部位，不用做碳化防止镀覆，只要把该部位用软钢板覆盖即可（3）只要处理件被加热，电力消费少（4）为保证辉光放电，处理件装入密度有限度，比较难做大量处理。
Na2CO3+ C→2CO + Na2O（5）
C、处理温度越高，处理时间越长，渗碳层厚度越大。
液体渗碳法（liquid carburizing）
1、将钢料浸入以氰化钠（NaCN）为主成分的溶融盐浴中，NaCN分解出C和N渗入钢料表层。因为同时渗碳及氰化，亦称为渗碳氮化（Carbonitriding）。
A:主要反应式：C + CO2= 2CO(CO2少许)（1）木炭表面：C + O2= CO2（2）零件表面：yFe+2CO→yFe〔C〕+CO2（3）〔C〕稱為初生碳或活性碳（nascent Carbon）
B：固態反應甚慢。加入促進劑:BaCO3，Na2CO3，LiCO3，SrCO3可促進反應。
BaCO3+ C→2CO + BaO（4）
D、气体渗碳优点：（1）容易调节渗碳浓度（2）渗碳效果均匀（3）可直接淬火（4）利用扩散可容易调节渗碳层（5）热效率好（6）作业清洁且简单。
真空渗碳法（vaccum carburizing）
1、利用真空热处理炉，在减压状态下使用CH4、C3H8等渗碳性气体施行钢料零件的渗碳。温度约1030-1050℃
5、NaCN随溶融时间增加而劣化，添加补充剂，保持渗碳能力。（钢箔实验：淬火后做弯曲实验或化学分析）注：补充剂应提前预热。
A:主要反应式：2 NaCN + O2= 2 NaCNO（1）
NaCN + CO2= NaCNO + CO（2）
高温：4 NaCNO = 2 NaCNO + Na2CO3+ CO +2 N（3）
方法
条件
反应特性
固体渗碳法（pack carburizing）
1、A、零件裝入滲碳箱B、滲碳劑充填后加盖，粘土密封C、加熱爐加熱于850-950℃，持溫约6~24小時。D、加热完，取出滲碳箱爐木炭粉末(約90%)和促進劑(BaCO3或Na2CO3約10%)
2、真空渗碳作业可分为以下阶段：（1）预热（2）均热（3）渗碳（4）扩散（5）晶粒微细化（6）淬火加热（7）淬火
3、真空无法渗碳，需适当渗碳剂参与，渗碳剂一般为：CH4、C3H8等。
A．主要反应式如：Fe+CH4→Fe(c)+2H2
B、CH4渗碳时分解慢，不易平衡，C3H8分解太快，容易产生大量煤烟，碳势难控制，所以一般在渗碳期间先使钢料表层发生过剩渗碳，然后扩散方式把钢料表面碳量调整到所需数值。
C、真空渗碳是通过渗碳时间与扩散时间配合来控制表面碳量和渗碳深度。
D、真空渗碳优点：（1）渗碳层表面碳量和渗碳深度控制简单、准确（2）渗碳效果均匀（3）可缩短作业时间（4）渗碳后零件扔保持辉面状态
离子渗碳法（ion carburizing）
1、在真空反应炉装上处理件后，真空泵把炉内压力降到10-2-10-3torr，把Ar和CH4或C3H8通入炉内，配合处理条件降到一定压力，以炉体为阳极，处理件为阴极，两极间通数百伏特直流电发生辉光放电（glow discharge）产生高温电浆，碳离子高速冲向处理件表面，可直接将离子注入表面或发生阴极溅散形成FeN。（类似离子氮化）
金属零件增碳的方法
金属零件增碳的方法
金属零件增碳是一种常用的工艺，它可以增加金属零件的硬度和耐磨性，使其
更适合于特定的使用环境和工作条件。
以下是几种常见的金属零件增碳的方法：
1. 渗碳法：渗碳法是将含有高碳含量的气体（如一氧化碳）与金属零件置于高
温环境中进行反应，使碳元素在金属表面渗透并扩散到深层。
这种方法可以在金属零件的表面形成一层含碳深度达到相应要求的薄硬层，提高其硬度和耐磨性。
2. 离子渗碳法：离子渗碳法是一种使用离子束照射金属零件表面的方法。
通过
将含有碳离子的气体加速到高速，并将其束流引向金属零件表面，碳离子会在金属表面形成一层较深的渗碳层。
这种方法可以在金属零件的表面形成均匀的薄硬层，具有较高的耐磨性和强度。
3. 化学渗碳法：化学渗碳法是通过在含碳化合物的溶液中浸泡金属零件，使其
在高温环境下与溶液中的碳元素发生反应，从而在金属表面形成渗碳层。
这种方法适用于复杂形状的金属零件，能够实现较深层次的渗碳，提高零件的耐磨性和强度。
4. 气体渗碳法：气体渗碳法是将金属零件置于含有碳气体的高温环境中进行反应。
通过在一定时间内暴露在碳气体中，金属零件的表面会发生化学反应，形成渗碳层。
这种方法简单易行，适用于大批量生产。
以上是几种常见的金属零件增碳的方法。
选择适当的增碳方法取决于金属零件
的要求、形状和生产需求。
增碳后的金属零件具有更高的硬度和耐磨性，在使用过程中更加可靠和耐用。
渗碳厚度检测办法
1、化学分析法：从试样表面至心部逐层取样后进行化学（或光谱）分析的方法，有所测得的碳含量—至表面距离的关系曲线便可确定全渗碳层。
2、金相法有宏观金相法和显微金相法之分。
宏观金相法简单作为炉前监控用，步骤为打断试样、磨光、腐蚀，然后用放大镜测出整个成乌黑色外层的厚度即为全渗层厚度。
显微金相法先将试样镀铜（或在保护性气氛中）退火，获得平衡组织，然后再显微镜下测出过共析层、共析层、亚共析层（到心部边缘）的总厚度。
退火时高温下的保温时间应尽可能短，700-800区间的冷速要足够慢。
3、硬度法是目前采用最广泛的方法，便捷、精确、设备简单，零件或式样经渗碳淬火后切取下来（切取时避免受热回火）用砂纸磨光，然后垂直于渗碳表面（或呈一定角度）测维氏硬度（载荷9.8N），根据所测得硬度与至表面距离的关系曲线，以硬度大于HV550（相当于HRC50）的层深作为优先渗碳层深度。

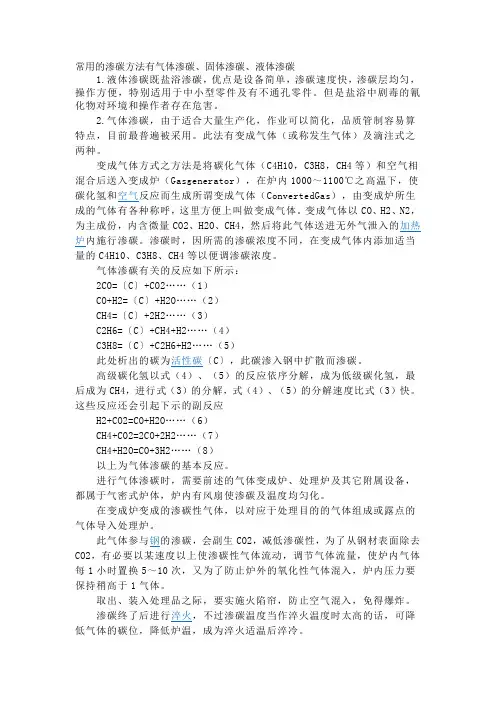

常用的渗碳方法
常用的渗碳方法有气体渗碳、固体渗碳、液体渗碳1.液体渗碳既盐浴渗碳，优点是设备简单，渗碳速度快，渗碳层均匀，操作方便，特别适用于中小型零件及有不通孔零件。
但是盐浴中剧毒的氰化物对环境和操作者存在危害。
2.气体渗碳，由于适合大量生产化，作业可以简化，品质管制容易算特点，目前最普遍被采用。
此法有变成气体（或称发生气体）及滴注式之两种。
变成气体方式之方法是将碳化气体（C4H10，C3H8，CH4等）和空气相混合后送入变成炉（Gasgenerator），在炉内1000～1100℃之高温下，使碳化氢和空气反应而生成所谓变成气体（ConvertedGas），由变成炉所生成的气体有各种称呼，这里方便上叫做变成气体。
变成气体以CO、H2、N2，为主成份，内含微量CO2、H2O、CH4，然后将此气体送进无外气泄入的加热炉内施行渗碳。
渗碳时，因所需的渗碳浓度不同，在变成气体内添加适当量的C4H10、C3H8、CH4等以便调渗碳浓度。
气体渗碳有关的反应如下所示：2CO=〔C〕+CO2 (1)CO+H2=〔C〕+H2O (2)CH4=〔C〕+2H2 (3)C2H6=〔C〕+CH4+H2 (4)C3H8=〔C〕+C2H6+H2 (5)此处析出的碳为活性碳〔C〕，此碳渗入钢中扩散而渗碳。
高级碳化氢以式（4）、（5）的反应依序分解，成为低级碳化氢，最后成为CH4，进行式（3）的分解，式（4）、（5）的分解速度比式（3）快。
这些反应还会引起下示的副反应H2+CO2=CO+H2O (6)CH4+CO2=2CO+2H2 (7)CH4+H2O=CO+3H2 (8)以上为气体渗碳的基本反应。
进行气体渗碳时，需要前述的气体变成炉、处理炉及其它附属设备，都属于气密式炉体，炉内有风扇使渗碳及温度均匀化。
在变成炉变成的渗碳性气体，以对应于处理目的的气体组成或露点的气体导入处理炉。
此气体参与钢的渗碳，会副生CO2，减低渗碳性，为了从钢材表面除去CO2，有必要以某速度以上使渗碳性气体流动，调节气体流量，使炉内气体每1小时置换5～10次，又为了防止炉外的氧化性气体混入，炉内压力要保持稍高于1气体。
渗碳工艺的六种常见方法
书山有路勤为径，学海无涯苦作舟
渗碳工艺的六种常见方法
1、一次加热淬火低温回火，渗碳温度820~850o C 或
780~810o C
特点：对心部强度要求高者，采用820~850o C 淬火，心部组织为
低碳马氏体;表面要求硬度高者，采用780~810o C 加热淬火可以细化晶
粒。
适用范围：适用于固体渗碳后的碳钢和低合金钢工件。
气体、液体渗碳后的粗晶粒钢，某些渗碳后不宜直接淬火的工件及渗碳后需机械加工的零件。
2、渗碳、高温回火，一次加热淬火、低温回火，渗碳温度840~860o C
特点：高温回火使马氏体和残留奥氏体分解，渗层中碳和合金元素以碳化物形式析出，便于工削加工及淬火后渗层残留奥氏体减少。
适用范围：主要用于Cr-Ni 合金钢渗碳工件。
3、二次淬火低温回火
特点：第一次淬火(或正火)，可以消除渗层网状碳化物及细化心部组织。
第二次淬火主要改善渗层组织，但对心部性能要求较高时应在心部Ac3 以上淬火。
适用范围：主要用于对力学性能要求很高的重要渗碳工件，特别是对粗晶粒钢。
但在渗碳后需进行两次高温加热，使工件变形及氧化脱碳增加，热处理过程较复杂。
4、二次淬火冷处理低温回火
特点：高于Ac1 或Ac3(心部)的温度淬火，高合金钢表层残留奥氏体较多，经冷处理(-70~80ºC)促使奥氏体转变，从而提高表面硬度和耐磨性。

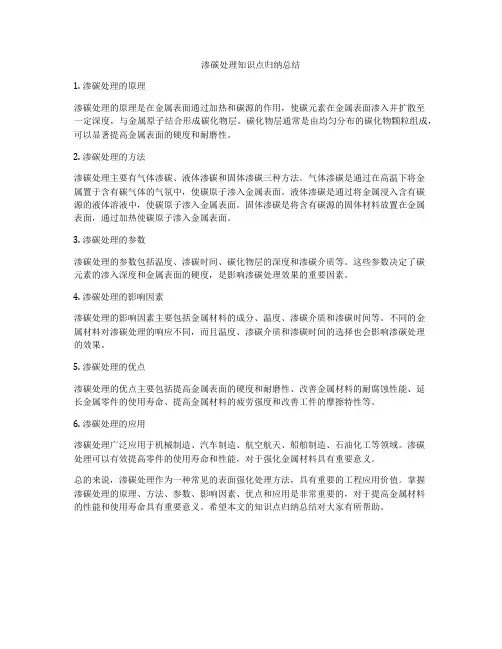

渗碳处理知识点归纳总结
渗碳处理知识点归纳总结1. 渗碳处理的原理渗碳处理的原理是在金属表面通过加热和碳源的作用，使碳元素在金属表面渗入并扩散至一定深度，与金属原子结合形成碳化物层。
碳化物层通常是由均匀分布的碳化物颗粒组成，可以显著提高金属表面的硬度和耐磨性。
2. 渗碳处理的方法渗碳处理主要有气体渗碳、液体渗碳和固体渗碳三种方法。
气体渗碳是通过在高温下将金属置于含有碳气体的气氛中，使碳原子渗入金属表面。
液体渗碳是通过将金属浸入含有碳源的液体溶液中，使碳原子渗入金属表面。
固体渗碳是将含有碳源的固体材料放置在金属表面，通过加热使碳原子渗入金属表面。
3. 渗碳处理的参数渗碳处理的参数包括温度、渗碳时间、碳化物层的深度和渗碳介质等。
这些参数决定了碳元素的渗入深度和金属表面的硬度，是影响渗碳处理效果的重要因素。
4. 渗碳处理的影响因素渗碳处理的影响因素主要包括金属材料的成分、温度、渗碳介质和渗碳时间等。
不同的金属材料对渗碳处理的响应不同，而且温度、渗碳介质和渗碳时间的选择也会影响渗碳处理的效果。
5. 渗碳处理的优点渗碳处理的优点主要包括提高金属表面的硬度和耐磨性、改善金属材料的耐腐蚀性能、延长金属零件的使用寿命、提高金属材料的疲劳强度和改善工件的摩擦特性等。
6. 渗碳处理的应用渗碳处理广泛应用于机械制造、汽车制造、航空航天、船舶制造、石油化工等领域。
渗碳处理可以有效提高零件的使用寿命和性能，对于强化金属材料具有重要意义。
总的来说，渗碳处理作为一种常见的表面强化处理方法，具有重要的工程应用价值。
掌握渗碳处理的原理、方法、参数、影响因素、优点和应用是非常重要的，对于提高金属材料的性能和使用寿命具有重要意义。
希望本文的知识点归纳总结对大家有所帮助。
渗碳的方法原理应用
渗碳的方法原理应用1. 渗碳的定义渗碳是一种金属表面处理工艺，通过在金属表面形成富碳层，提高金属材料的硬度和耐磨性。
渗碳是通过将含碳化合物加热至高温，使其在金属表面扩散，形成富碳层的过程。
2. 渗碳的原理渗碳的原理基于扩散理论，即在高温下，含碳化合物中的碳原子会从高浓度区域向低浓度区域扩散，最终在金属表面形成富碳层。
渗碳的速率取决于温度、时间和温度梯度。
3. 渗碳的方法渗碳的方法主要包括以下几种：•固体渗碳：将含碳化合物（如氰化钠、氰化钾等）与金属样品一同加入高温容器中，通过高温加热使碳原子扩散到金属表面。
•液体渗碳：通过将含有碳源的液体（如液态碳氢化合物）浸泡金属样品，使碳原子通过溶液扩散到金属表面。
•气体渗碳：通过在高温环境下，将含碳气体（如甲烷、一氧化碳等）与金属样品接触，使碳原子在金属表面扩散。
•离子渗碳：通过将含碳化合物（如氰化物）溶解在溶剂中，再通过电场作用将碳离子引入金属样品，实现渗碳。
4. 渗碳的应用渗碳广泛应用于许多领域，主要包括以下几个方面：•机械工程：在机械工程中，渗碳可以提高金属的硬度和耐磨性，用于制造轴承、齿轮等零部件，增加其使用寿命。
•汽车工业：在汽车工业中，渗碳可以用于制造曲轴、减震器等零部件，提高其耐磨性和强度。
•航空航天：在航空航天领域，渗碳可用于制造发动机零部件、航空轴承等高性能材料，提高其抗腐蚀性能和疲劳寿命。
•工具制造：在工具制造中，渗碳可以用于制造刀具、钻头等工具，提高其切削性能和寿命。
•能源领域：在能源领域，渗碳可用于制造石油钻具、钻井机零部件等设备，提高其耐磨性和使用寿命。
5. 渗碳的优点和注意事项渗碳具有以下优点：•提高材料硬度和耐磨性；•延长材料使用寿命；•显著改善材料表面性能。
渗碳需要注意以下事项：•清洁金属表面，避免表面有锈蚀、油污等影响渗碳效果；•控制渗碳工艺参数，如温度、时间，以保证渗碳层的质量；•选择合适的渗碳方法，根据不同材料和应用场景进行选择；•进行适当的后处理，如淬火、回火等，以提高渗碳层的性能。
钢的渗碳和渗氮
钢的渗碳---就是将低碳钢在具有丰富碳的介质中加热到高温(一般为900--950C),使活性碳原子渗入钢的表面,以获得高碳的渗层组织。
随后经淬火和低温回火,使表面具有高的硬度、耐磨性及疲劳抗力,而心部仍保持足够的强度和韧性。
渗碳钢的化学成分特点 :(1)渗碳钢的含碳量一般都在0.15--0.25％范围内,对于重载的渗碳体,可以提高到0.25--0.30％,以使心部在淬火及低温回火后仍具有足够的塑性和韧性。
但含碳量不能太低,否则就不能保证一定的强度。
(2)合金元素在渗碳钢中的作用是提高淬透性,细化晶粒,强化固溶体,影响渗层中的含碳量、渗层厚度及组织。
在渗碳钢中通常加入的合金元素有锰、铬、镍、钼、钨、钒、硼等。
常用渗碳钢可以分碳素渗碳钢和合金渗碳钢两大类。
(1)碳素渗碳钢中,用得最多的是15和20钢,它们经渗碳和热处理后表面硬度可达56--62HRC。
但由于淬透性较低,只适用于心部强度要求不高、受力小、承受磨损的小型零件,如轴套、链条等。
(2)低合金渗碳钢如20Cr、20Cr2MnVB、20Mn2TiB等,其渗透性和心部强度均较碳素渗碳钢高,可用于制造一般机械中的较为重要的渗碳件,如汽车、拖拉机中的齿轮、活塞销等。
(3)中合金渗碳钢如20Cr2Ni4、18Cr2N4W、15Si3MoWV等,由于具有很高的淬透性和较高的强度及韧性,主要用以制造截面较大、承载较重、受力复杂的零件,如航空发动机的齿轮、轴等。
固体渗碳;液体渗碳;气体渗碳---渗碳温度为900--950C,表面层w(碳)为0.8--1.2％,层深为0.5--2.0mm。
渗碳后的热处理---渗碳工件实际上应看作是由一种表面与中心含量相差悬殊码复合材料。
渗碳只能改变工件表面的含碳量,而其表面以及心部的最终强化则必须经过适当的热处理才能实现。
渗碳后的工件均需进行淬火和低温回火。
淬火的目的是使在表面形成高碳马氏体或高碳马氏体和细粒状碳化物组织。
低温回火温度为150--200C 。
渗碳层深度检验方法与选择
方法1、2、5都有相同的制样工序 方法5有两次回火，方法4需要磨床磨制试样，用时较长 2>1>3>4>5
准确性
1>4>5>3>2
选择与小结
关于几种检测方法的选择
首选-硬度法，因为：
渗碳淬火这一过程可以分解为渗碳和淬火两个单独过程；没有渗碳，淬火没有硬度；只有渗碳， 不淬火也没有硬度。渗碳、淬火是手段，硬度是目的，是工艺的最基本要求；
渗层更多考量渗碳结果，多用于评价二次淬火件渗碳质量 硬层更全面地评价渗碳及后序热处理的影响
渗层硬层检测方法
有多种检测方法，目前较为不同利益方能共同接受的是硬度梯度法， 简称硬度法
几种方法可以检测渗碳（渗碳淬火）工件的渗层（硬层），供参考 硬度法……..渗碳淬火后工件达到某一硬度值的深度 金相法……..工件表层达到（过）共析组织的深度 剥层法……..工件表层碳含量达到某规定值的深度 光谱分析法..工件表层碳含量达到某规定值的深度 Ms点法…….不同碳含量的组织转变温度不同的原理
在表中找出定义的碳含量点对应的深度值 如：图中0.8%浓度渗层约为3.4mm，
0.5%浓度渗层约为5.9mm
5. MS点法
此为轴承行业某知名公司独创的方 法，不方便透露过多
为保证试样能淬火时淬透，将渗碳 后（未淬火回火）的工件截取46mm厚度的截面
正常进行淬火
在两个不同的温度段分别进行回火
制样腐蚀并用卡尺根据试样腐蚀后 颜色不同区域测量此处距离表面的 距离，判定到达某一碳含量的渗碳 深度
Know-How : 不同碳含量的淬火马氏体转变为回 火马氏体的温度不同，想要知道具体数值需要 对同一钢种积累大量实验数据才行。一般公司 无法实现，但此方法值得学习材料的人去学习。
渗碳工艺
渗碳工艺渗碳是将零件放在渗碳剂（渗碳介质）中，加热到中相奥氏体温度，经保温使碳原子渗人零件表面层的过程。
其目的是使零件表面层含碳量增加。
渗碳层的含碳量最好在C= 0．85％一1．05％范围内，其深度一般为0．5一Zmm。
经淬火和低温四大处理后，使表面层具有高的硬度和耐磨性，而心部仍保持原来高的塑性和韧性。
为达到上述目的，渗碳零件必须是低碳钢和低合金钢。
根据所用渗碳剂不同，渗碳方法分为固体渗碳、气体渗碳和液体渗碳三种。
其中气体渗碳法生产率高，渗碳质且易控制，且易实现机器化和自动化。
它是目前应用最广的一种方＄。
气体渗碳法是将工件放人密封的加热炉（如井式气体渗碳炉）中，通人渗碳剂，加热到900—950℃，使零件在高温的渗碳气氛中进行渗碳的一种方法。
常用的气体渗碳剂有煤油、丙酮、天然气等化合物，而最常用的是煤油和丙酮。
零件渗碳后必须进行热处理，才能有效地发挥渗碳层的作用。
常用的热处理有下面三种。
（1）直接淬火法：零件渗碳后，出炉经预冷，再淬火和低温回火的热处理工艺。
这种方法，只用于要求具有高的表面硬度，而其它性能不作要求的零件。
（2）一次淬火法：零件渗碳后出炉空冷．再重新加热到淬火温度，进行淬火和低温回火的热处理工艺。
这种方法，用于对表面和心部的组织和机械性能，均有要求的零件。
（3）二次淬火法；它的方法是：第一次淬火（或正火）是把零件渗碳后重新加热到A以上（850～900℃）进行油冷，其目的是使心部组织细化和消除表面层的网状渗联体。
然后再将零件加热到共析钢和过共析钢正常的淬火温度（A ；以上）进行第二次淬火，其目的是为了使表面层硬化。
最后，再进行低温回火，以降低淬火内应力。
此法工艺较复杂，主要用于表面层硬度、耐磨性和疲劳强度，以及心部的韧性和塑性等要求较高的重载零件。
渗碳层的检测方法
渗碳层的检测方法一、引言渗碳层是一种常见于金属表面的处理工艺，具有增强金属硬度、耐磨性、抗腐蚀性等优点。
然而，渗碳层的质量直接影响到金属零件的使用寿命和安全性能，因此，对于渗碳层的检测方法研究具有重要意义。
二、渗碳层的基本原理渗碳是指将含有一定量的碳元素的气体或液体在高温下浸透到金属表面，使得金属表面形成一定深度的高碳化合物。
这种高碳化合物可以显著提高金属材料的硬度和耐磨性。
三、常用的检测方法1. 金相分析法金相分析法是通过对样品进行显微镜观察和化学反应分析来判断渗碳层质量。
具体操作步骤如下：（1）将样品切割成适当大小并打磨至光滑。
（2）用酸洗液清洁样品表面，去除污垢和氧化物。
（3）将样品置于显微镜下观察其组织结构和相变情况。
（4）进行化学反应分析，如用酸溶液浸泡样品，观察其表面是否产生气泡等反应。
2. 硬度测试法硬度测试法是通过对渗碳层的硬度进行测试来判断其质量。
具体操作步骤如下：（1）将样品打磨至光滑。
（2）使用硬度计对样品进行硬度测试，并记录测试结果。
（3）根据测试结果判断渗碳层的质量，一般来说，渗碳层的硬度应该比基材高出一定比例。
3. 电化学检测法电化学检测法是通过对样品进行电化学反应来判断渗碳层的质量。
具体操作步骤如下：（1）将样品放入电解槽中，并加入适量电解液。
（2）连接阳极和阴极，并施加一定的电压和电流。
（3）观察反应过程中是否产生气泡等现象，并根据反应情况判断渗碳层的质量。
4. 磁力检测法磁力检测法是通过对渗碳层的磁性进行测试来判断其质量。
具体操作步骤如下：（1）将样品置于磁场中，并施加一定的磁力。
（2）观察样品表面是否产生磁性反应，并根据反应情况判断渗碳层的质量。
四、总结以上就是常用的渗碳层检测方法，不同的检测方法有其各自的优缺点，需要根据具体情况选择合适的方法进行检测。
在实际应用中，可以结合多种检测方法进行综合分析，以获得更准确的结果。
