SGA-700-CS2智能型二硫化碳气体传感器模组5V气体检测模块 0.4-2V 4-20MA TTL串口信号可选
(3-1)应急设备技术指标
应急监测设备技术指标(3-1-1)名称：便携式傅立叶变换红外光谱分析仪（可采进口）数量：1台套用途:用于突发环境污染事故现场，用便携、简易、快速检测仪器，在尽可能短的时间内测量出污染物质的种类及浓度,包括气态污染物和液态污染物的测定。
配置:气体分析仪主机，分析软件及数据处理系统(配便携计算机及打印机)，手持PDA(中文操作系统)，NIST5000定性搜索库、工业有毒气体出厂标定(可准确定性、定量)，便携箱，充电电池组1个，过滤芯5个，顶空吹扫模块,随机备品备件，中、英文使用说明书。
技术指标：1、基本要求1) 原理：傅立叶变换红外分析原理。
2）野外适应性：完全便携式，抗震性能强，适合野外工作。
3）工作环境：温度－5℃～40℃，湿度0～80%。
4）电脑配置：满足软件分析需要，不低于Wind7系统，支持鼠标、USB端口、键盘和网络传输以及数据存储功能。
5）能进行定性、定量分析。
6）中文分析软件，可一次显示不少于50种气体组分。
7）即可使用内置可充电电池，电池每次充电可维持2小时以上工作时间。
仪器也可使用220V 交流电源。
8）具有正式的计量器具型式批准证书。
2、技术性能指标1）气体分析仪主机1.1）分辨率：≤8cm-11.2）扫描速度：≥10次/秒1.3）*检测器：Peltier制冷MCT1.4）光谱范围：包含1000 - 4000cm-11.5）采样：内置抽气泵直接采样，无需预浓缩等前处理，实时分析，能进行定性、定量监测2）样气室2.1）工作温度：常温2.2）多次反射光程：≥9.0m，且内置式。
2.3）样品室涂有抗腐蚀的100%黄金和铹涂层2.4）反射镜：黄金和铹涂层2.5）体积：不少于0.4L3、数据分析处理系统3.1）不少于50组分定性及定量出厂标定光谱库，详见表13.2）测量时间可选3.3）误差范围：标定量程的±5%（投标文件需附CPA认证评价报告）3.4）能够进行未知气体的自动查找和判定3.5）多种分析量程进行选择，适用于不同的应用3.6）能将测试数据输出为文本格式利用EXCEL进行报表分析3.7）ppm与mg/m3任意转换3.8）中文软件界面3.9）能不断升级参考光谱库3.10）可进行连续现场记录存储，自动存储测量光谱图3.11）定量分析：同时定量分析不少于50组分，提供>5000组分的定性光谱库，可对未知气体组分进行快速定性、半定量分析表1不少于50种定性、定量出厂标定气体组分表4、顶空吹扫模块要求1）用于连接便携式傅立叶红外气体分析仪，对液体样品进行测试2）适应气体流量1.0～1.5升3）便携式4）内置充电电池，充满电后可连续工作3个小时以上5）用户可设定吹扫样品室的温度，样品室自动恒温到设定温度6）带有保护装置，防止液体进入分析仪内7）有手动和自动两种操作模式8）有自检和错误报警功能9）除纯净水外，一般测试无需其他消耗材料10）适用工作环境温度-4℃～+40℃11）联用分析主机可测量不少于20种水中常见VOCs售后服务与技术支持1.质保期不少于1年；2.为了保证售后服务本项目需有国内技术服务中心的售后服务承诺；3.供应商提供的设备需提供已在国内环保用户成功应用的证明材料。
二氧化碳CO2气体检测模块
二氧化碳CO2气体检测模块SKA/CO2-101NE Sensor 二氧化碳CO2气体检测模块产品概述SKA/CO2-101二氧化碳气体检测模块是一款专门针对空气中存在的二氧化碳CO2气体，进行24小时实时在线监测浓度含量的模块产品。
是圣凯安科技采用原装进口最优质的气体传感器，通过32位微处理器和24位数据采集器后，再多次进行全量程的温湿度补偿。
然后再用99.999%纯度的标准气体进行标定校准之后的产品模块。
可直接输出模拟电流4-20mA，模拟电压0.4-2V、0-5V，数字信号TTL，R S485通讯协议等信号。
因此，您购买后，无需二次开发，即可直接选用标准信号，进行数据传输、在线监测等工作。
SKA系列有毒有害、PID气体检测模块全部采用原装进口最优质的气体传感器，具体响应速度快、无零点漂移、一致性好等特点。
选用品牌包括英国CITY、德国SOLID、英国ALPHASENSE、瑞士MEMBRAPOR、英国DYNANENT、日本NEMOTO、美国BASELINE等产品优势●本案电路设计已经防止电路反接、电压过高、电流过大，同时产品设计考虑防雷。
●大屏幕液晶显示可24小时在线监测，实时显示气体浓度变化值。
●国外原装进口气体传感器，反应速度快、无零点漂移、低误差率、一致性好、抗干扰能力强。
●智能型软件处理：32位微处理器+24位采集芯片，可在00.000－99999数值之间任意值测量检测。
●多种量程单位可选：%LEL、%VOL、PPM、PPB、ug/m3；●多次实验检测全量程温湿度补偿和数据校准，大大提高了产品的精确度和稳定性。
●可检测500多种有毒有害气体，国内最全。
●信号输出：模拟电流4-20mA，模拟电压0.4-2V、0-5V，数字信号TTL，R S485通讯协议等信号；并可以选配1-2组继电器（开关量信号）信号输出，方便与风机或电磁阀的控制设备联动使用。
技术参数产品名称二氧化碳CO2气体检测模块SKA/CO2-101检测气体二氧化碳CO2检测原理红外原理检测范围0-2000ppm、0-5000ppm、0-10000ppm、0-5%VOL、0-10%VOL、0-20VOL、0-50VOL等量程可选。
烟气排放二硫化碳CS2报警器
烟气排放二硫化碳CS2报警器烟气排放二硫化碳CS2报警器（SK-600-CS2）是一款采用模块化设计、具有智能化传感器检测技术、整体隔爆（d）结构、固定安装方式的有毒气体检测仪。
标准配置为带点阵LCD液晶显示、三线制4~20mA模拟和排放二硫化碳CS2气体浓度检测参数●工作电压DC5V±1%/DC24±1%波特率9600●测量气体排放二硫化碳CS2气体●检测原理电化学●采样精度±2%F.S ●响应时间<30S●重复性±1%F.S ●工作湿度10-95%RH，(无冷凝)●工作温度-30～50℃●长期漂移≤±1%（F.S/年）●存储温度-40～70℃●预热时间30S ●工作电流≤50mA ●工作气压86kpa-106kpa●安装方式固定安装●质保期1年●输出接口多种●外壳材质铝合金●使用寿命2年●外型尺寸●183×143×107mm(L×W×H）1.5Kg(仪器净重)●测量范围详见选型表●输出信号TTL(标配)RS485，(常规)/4-20mARS485数字信号输出，可选配置为可编程开关量输出等模块，根据用户需求提供定制化产品，还支持输出信号微调等功能，方便系统组网及维护。
可检测CS2、CS2、CS2、CS2、CS2、DMF、CS2、CS2、CS2、等多种有毒有害气体，详情可咨询东日瀛能。
同时我司烟气排放二硫化碳CS2报警器销往：河北省、山东省、辽宁省、黑龙江省、吉林省、甘肃省、青海省、河南省、江苏省、湖北省、湖南省、江西省、浙江省、广东省等全国各地。
（注意：烟气排放二硫化碳CS2报警器（SK-600-CS2）在不同的应用环境或行业有不同的别名，如烟气排放二硫化碳CS2报警器排放二硫化碳CS2变送器排放二硫化碳CS2探测器排放二硫化碳CS2探头便携式排放二硫化碳CS2探头排放二硫化碳CS2检测装置）特点■智能化EC传感器，采用本质安全技术，可支持多气体、多量程检测，并可根据用户需求提供定制化产品，无需工具可实现传感器互换、离线标定和零点自校准■智能的温度和零点补偿算法，使仪器具有更加优良的性能具有很好的选择性，避免了其他气体对被检测气体的干扰■多种信号输出，既可方便接入PLC/DCS等工控系统，也可以作为单机控制使用■超大点阵LCD液晶显示，支持中英文界面■免开盖，电化学遥控器操作，单人可维护■本地报警指示，一体化声光报警器（选配）■仪器具有超量程、反极性保护，能避免人为操作不当引起的危险■丰富的电气接口，可供用户选择■通过ATCS2、UL、CSA等认证，具有国际化高端品质（同时对于不同行业的针对性应用有：排放二硫化碳CS2报警装置高精度排放二硫化碳CS2分析仪排放二硫化碳CS2检测模块排放二硫化碳CS2传感器RS485信号输出排放二硫化碳CS2报警器4-20mA信号输出排放二硫化碳CS2报警器固定式带液晶显示型烟气排放二硫化碳CS2报警器带显示带声光报警器固定式烟气排放二硫化碳CS2报警器等产品模式）烟气排放二硫化碳CS2报警器产品特性：①进口电化学传感器具有良好的抗干扰性能，适用寿命8年。

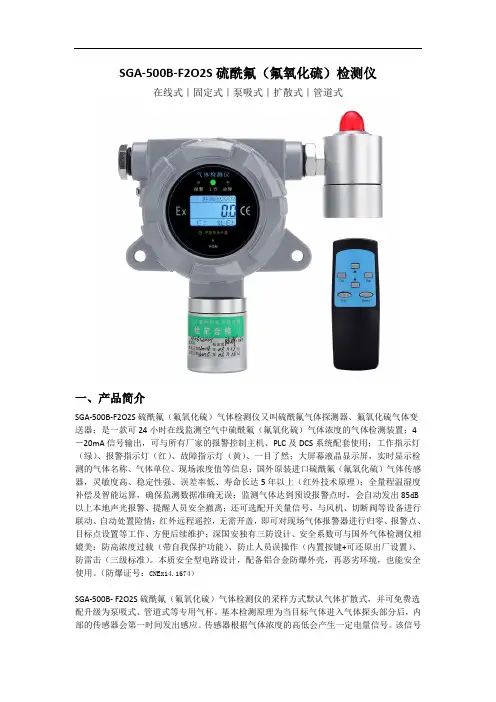

硫酰氟F2O2S检测仪,氟氧化硫气体检测仪,硫酰氟气体报警器,硫酰氟气体探测器,硫酰氟气体传感器
SGA-500B-F2O2S硫酰氟（氟氧化硫）检测仪在线式｜固定式｜泵吸式｜扩散式｜管道式一、产品简介SGA-500B-F2O2S硫酰氟（氟氧化硫）气体检测仪又叫硫酰氟气体探测器、氟氧化硫气体变送器；是一款可24小时在线监测空气中硫酰氟（氟氧化硫）气体浓度的气体检测装置；4－20mA信号输出，可与所有厂家的报警控制主机、PLC及DCS系统配套使用；工作指示灯（绿）、报警指示灯（红）、故障指示灯（黄）、一目了然；大屏幕液晶显示屏，实时显示检测的气体名称、气体单位、现场浓度值等信息；国外原装进口硫酰氟（氟氧化硫）气体传感器，灵敏度高、稳定性强、误差率低、寿命长达5年以上（红外技术原理）；全量程温湿度补偿及智能运算，确保监测数据准确无误；监测气体达到预设报警点时，会自动发出85dB 以上本地声光报警、提醒人员安全撤离；还可选配开关量信号，与风机、切断阀等设备进行联动、自动处置险情；红外远程遥控，无需开盖，即可对现场气体报警器进行归零、报警点、目标点设置等工作、方便后续维护；深国安独有三防设计、安全系数可与国外气体检测仪相媲美：防高浓度过载（带自我保护功能）、防止人员误操作（内置按键+可还原出厂设置）、防雷击（三级标准）。
本质安全型电路设计，配备铝合金防爆外壳，再恶劣环境，也能安全使用。
（防爆证号：CNEx14.1674）SGA-500B- F2O2S硫酰氟（氟氧化硫）气体检测仪的采样方式默认气体扩散式，并可免费选配升级为泵吸式、管道式等专用气杯。
基本检测原理为当目标气体进入气体探头部分后，内部的传感器会第一时间发出感应。
传感器根据气体浓度的高低会产生一定电量信号。
该信号经过电路放大处理后，由CPU经过AD采样、温度补偿、智能计算后，输出精准的4－20mA 电流信号、RS485通讯信号、0－5V电压信号、ZIGBEE、NRF、WIFI、GPRS无线信号等。
客户可通过采集这些信号，与深国安公司的SGA-800A、SGA-800B、SGA-800C气体报警控制主机、PLC、DCS、上位机等系统配套使用,进行报警、数据再处理。
AGS02MA TVOC气体传感器产品手册说明书
TVOC气体传感器AGS02MA 产品手册更多详情请登陆：文档修改记录AGS02MA 是一款含有已校准数字信号输出的MEMS TVOC气体传感器。
它使用专用的数字模块采集技术和气体感应传感技术，确保产品具有极高的可靠性与卓越的长期稳定性。
此款MEMS气体传感器，有低功耗高灵敏度、快速响应、高可靠性和稳定性、成本低、驱动电路简单等特点。
二、应用范围主要用于当传感器所处环境中存在污染气体，如甲醛、一氧化碳、可燃气体、酒精、氨气、硫化物、苯系蒸汽、烟雾、其它有害气体的监测，具体可应用在空气净化器、家用电器、新风机等。
传感器可检测多种有害气体。
三、产品亮点高性价比、长期稳定性好、品质卓越、超快响应、灵敏度高、响应与恢复时间快、寿命长、数字信号输出、精确校准。
四、外形尺寸（单位：mm）图1 产品尺寸图1.电气特性2.传感器特性注：符合典型精度的测量范围为0-9999ppb，拓展量程测量误差为50% F.S六、接口定义6.1 AGS02MA 引脚分配图2 AGS02MA 引脚表 1： AGS02MA 引脚分配6.2 电源引脚（VDD GND）AGS02MA 的供电电压范围为3.3V - 5.5V。
6.3 串行时钟输入（SCL）SCL引脚上电必须保持高电平直到进行I2C通信开始，否则会引起I2C通讯不良。
当I2C通信时SCL 用于微处理器与AGS02MA 之间的通讯同步。
6.4 串行数据（SDA）SDA引脚为三态结构，用于读、写传感器数据。
具体的通信时序，见通信方式的详细说明。
注：SDA引脚与SCL引脚必须接一个1KΩ~10KΩ的上拉电阻到VDD。
七、I2C总线通信协议AGS02MA传感器采用标准I2C通信协议，适应多种设备,协议使用两根数据线:串行数据总线(SDA)与串行时间总线(SCL)，两根数据线需要接上拉电阻到VDD。
多个传感器设备可以共享总线;但是只能有一个主机设备可以出现在总线上。
传感器I2C地址为0x1A，写指令为0x34,读指令为0x35。
英思科CZ型多种气体测定器说明书
气体检测专家使用说明书英思科宗旨保护地球各个角落人类的生命随时随地提供最高品质的产品和最优质的服务尊敬的用户：感谢您购买并使用英思科的产品——CZ型多种气体测定器。
您所购买的CZ型多种气体测定器每天都能为您提供可靠的气体检测服务。
该产品是我们最严格的规范下设计、制造、测量和认证的。
参照本说明书的介绍，您只需做最少量的维护工作，就能享受本仪器长年为您提供的最可信赖的气体检测服务。
我最为关心的是：在未来的几个月，甚至几年内，您是否对您所购买的CZ型多种气体测定器的性能感到满意。
衷心希望：如果您有任何疑问或意见，请来电与我们联系。
通常一通电话咨询就可帮助您用较少的时间解决问题。
请别犹豫，立即与我们联系：400-820-2515。
英思科的全体员工为能有机会向您提供服务而深表荣幸。
您最诚挚的，Kent D . McElhattan总裁兼首席执行官美国英思科公司目录1、警告及注意事项2、仪器拆箱3、认证4、仪器示图5、简介6、仪器操作气体读数模式操作模式调零/标定模式峰值显示模式 TWA读数观察模式STEL读数观察模式7、设置模式低浓度气体报警设定值高浓度气体报警设定值TWA报警设定值STEL报警设定值时钟设置日历设置安全密码设置调零/标定保护设置8、仪器调零/标定9、数据记录10、CH4超量程11、保养和维修清洗电池充电12、SP40采样泵13、技术指标14、可替换零件清单15、质量保证16、版权17、使用小贴士煤矿矿用产品安全标志证书3 4 4 5 6 6 6 7 8 8 8 9 9 9 10 10 11 12 12 13 13 14 15 15 15 15 15 16 16 17 18 19 20警告及注意事项不正确的操作或不适宜的使用环境，可能会消弱仪器的性能。
为了最安全最有效的使用仪器，请仔细阅读下列正确操作程序和使用环境。
请在使用前认真阅读使用说明书。
在氧气不足的大气环境中可能造成可燃气体读数低于实际浓度。
SPEC Sensors LLC CO 气传感器手册说明书
1000ppmBENEFITS • Small Size with Low Profile (20x20x3.8mm)• Long Life (10 years expected life)• Fast Response (< 15 seconds)•Robust (passes 5000 ppm overload)• Low Power (0 mW @ 0 mV bias)• Individually Calibrated (NIST Traceable)• ROHS Compliant APPLICATIONS • Residential and Commercial CO Monitoring • Industrial CO Monitors • Ventilation Control • RV and Marine CO Monitoring • Indoor Air Quality • Outdoor Air Quality DESCRIPTIONSPEC Sensors’ Screen Printed ElectroChemical sensor technology (SPEC Sensor™)revolutionizes the current state of the art, enabling new applications in consumer and industrial safety monitoring.SPEC’s printed sensors offer the performance of the best quality electrochemical sensors at a fraction of the price.SPEC’s printed sensors are also ultra-thin,offering easy integration into wireless, portable, and networked solutions. These sensors are ideal for health, environmental, industrial and residential monitoring, because of their high performance, low cost and small size.Incorporates SPEC Sensors’ 100-102ETL recognized component and UL Listed Component Conforms to UL STDS 2034 & 2075File E471165Certified to CSASTD 6.19-01SPECIFICATIONSMeasurement Range0 to 1,000 ppm Detection Limit0.5 ppm Resolution<100 ppb (instrumentation dependent)Repeatability<±2% of reading Response Time –T(90)< 30 seconds (15 seconds typical)Sensitivity4.75±2.75nA/ppm OverloadPasses EN50291-1Sec. 5.3.65,000 ppm overload Expected Operating Life> 5 years (10 years @ 23±3°C ; 40±10% RH)Operating Temperature Range-30 to 55°C (-20 to 40 °C continuous recommended)Operating Humidity Range –non-condensing15 to 95%recommended continuous 0 to >95% RH -intermittent Operating Bias0 to 5 mV Power Consumption 10 to 50 uW (circuit & ambient CO dependent)TEMPERATURE EFFECT Temperature fluctuations have a predictable,easily compensated effect on the sensor signal .The figures below show the typical Temperature dependency of the output and baseline of 3SP_CO_1000sensors under constant humidity of 40-50 % RH. This is a very uniform and repeatable effect, easily compensated for in hardware or software.Temperature Coefficient of Span(Typical)-20°C to 10°C 0.9% / °C 10°C to 40°C 0.3% / °C Zero shift (ppm/deg)(Typical)-20 to 0 °C 0.06ppm/°C 0 °C to 25°C0.4ppm/°C 25 to 40°C 1.4ppm/°CLONG TERM STABILITYThe figure at right shows response of a set of 34sensors over12months under standard testconditions.Sensor output is plotted as % of theinitial response to 150ppm test gas.(Data from UL Component Recognition Test; Nov2014-Oct 2015.)CROSS SENSITIVITYMost chemical sensors exhibit some cross-sensitivity to other gases. The following table lists the relative response of common potential interfering gases, and the concentration at which the data was gathered.Gas/Vapor Concentration Typical Response PPM CO Carbon Dioxide5,000 ppm< 1Hydrogen100 ppm17Methane3,000ppm< 1Ammonia100 ppm< 1Nitrogen Dioxide10 ppm< 1Hydrogen Sulfide25 ppm< 1Carbon Monoxide400ppm400Ozone 5 ppm< 1Sulfur Dioxide20 ppm< 1Chlorine10ppm< 1n-Heptane500 ppm< 1Toluene200 ppm< 1Isopropyl Alcohol200 ppm 1.3Acetone200 ppm< 1IMPORTANT PRECAUTIONSAll sensor designs are made for air monitoring @ 1 atm +/-0.2 atm.Because applications of use and device implementation are outside our control, SPEC Sensors cannot guarantee performance in a given device or application,and disclaims any and all liability therefore.Customers should test under their own conditions to ensure the sensors are suitable for their requirements.Contact the factory to discuss specific concerns that might damage the sensor performance or life.∙Condensation and Water (1)∙Salt Water Contamination (1)∙High Temperature Operation (> 70C) for more than 1 month∙Low Humidity Operation (< 15% RH) for more than 3 months∙High Bias voltage∙Highly contaminated air over a prolonged period∙High levels of particles or soot (unless proper filtering is provided)(1)Use of porous PTFE membrane or filter cap may address this concern)LOW HUMIDITYSPEC CO sensors have been tested under low humidity conditions to ensure stable response during intermittent exposure to very dry conditions.As shown in figure at right, presenting data collectedover 3 months in <10%RH, the response of the sensor isvirtually unchanged after 30 days, and remains within20% of the initial signal over the 3 month test period..NOTE: the 3SP-CO-1000 sensor is not intended forcontinuous operation at <10% RH. Extended periods(>60-90days) of operation in <10% humidity maypermanently damage the sensor.MARKING INFORMATIONAll gas sensors are tested and marked at the SPEC Sensors factory. Sensors include a label with an alpha-numeric code and a two-dimensional bar code. The codes include the information indicated in the table below.DIMENSIONSPCB LAYOUT GUIDELINESSENSOR STORAGE, HANDLING AND SOLDERINGThis information embodies various general recommendations concerning the storage, handling, and manual soldering conditions for SPEC SENSORS CSPEC Modules. It is only applicable for modules guaranteed by SPEC SENSORS stated in SPEC SENSORS Sensor Specification Sheet. Moreover, SPEC SENSORS' modules are NOT warranted and should NOT be used in high temperature soldering (reflow) or pre-tinning baths.Sensor & Module HandlingHandle sensors with care. Take precautions, including but not limited to the following:A. DO NOT apply excessive pressure to the top or bottom of the sensor module.B. Whenever possible, handle or make contact with the sensor module from the sides of the PCB or substrate.C. Light vacuum pressure is possible during handling, DO NOT apply vacuum over gas sensor port.D.If the sealed sensor package is opened, DO NOT re-seal using vacuum or nitrogen gas. DO NOT reseal withdesiccant.E.DO NOT obstruct the gas sensor port by making direct contact with any tape, apparatus, weights, etc.F.DO NOT use silicone or other conformal coatings around the sensor or gas port-holes.G. Operators are requested to wear powder free antistatic gloves.Manufacturing Assembly Floor EnvironmentSPEC SENSORS recommends that the manufacturing assembly floor environment be maintained at controlled conditions:A. Temperature: 18-26°CB. Relative Humidity: 40 to 60%C. Pressure: 1.0 ± 0.2 atmSensor & Module Storage ConditionsThe shelf life for sealed, packaged components is 12 months from the pack seal date, when stored in the factory-sealed bag under the following conditions:A. Temperature: 5 to 25 °CB.Relative Humidity: 20 to 80%C.Pressure: 1.0 ± 0.2 atmD. Storage Time: 12 monthsWhen moving from Storage Conditions to the Manufacturing Assembly Floor Environment, the sensors should be allowed to equilibrate at the new conditions for at least 24 hours prior to manufacturing.Module Attach Soldering ProcessHand solder only. Keep the soldering iron or solder process tool away from the sensor. The sensor should not see pre-heat temperatures above 70 °C. There have been suggested cases where a heat sink cover over the sensor may be applicable to protect the sensor during processing. No Application notes to this approach available. Only to be used as reference only.A.DO NOT heat sensor above 70 °CB.Hand or peripheral process type approache solder wire alloy with the lowest possible eutectic temperaturee lowest possible soldering iron temperatureE.Contact the host board with the soldering iron at a45° angle on the solder padF.Keep the soldering iron away from the top and bottom of the sensor moduleG.DO NOT place in reflow, wave or IR reflow type processesH.DO NOT place mounted board In a wash。
可燃有毒气体检测报警装置方案
可燃有毒气体报警系统工程方案本工程主要为xx危险场所提供可燃有毒气体监控报警系统，对现场可燃气体、有毒有害气体浓度进行实时监控。
一旦达到设定浓度值，监控主机发出声光报警。
同时，在探测器安装现场同步实现浓度报警。
这样保障了所在危化场所的生命财产安全。
控制器和气体探测器符合以下国家标准：GB16808-2008 可燃气体报警控制器GB15322-2003 可燃气体探测器（七部分）GB12358-2006 作业环境气体检测报警仪通用技术要求GB3836.2-2010 爆炸性气体环境用电气设备第2部分：隔爆型“d”GB3836.4-2010 爆炸性气体环境用电气设备第4部分：本质安全型“i”在设置气体报警监控系统及安装过程中遵循以下国家行业标准：GB12358-2006 作业环境气体检测报警仪通用技术要求GB50493-2009 《石油化工可燃气体和有毒气体检测报警设计规范》GB/T17614-2003 工业过程控制系统用变送器GB50116-2013 火灾自动报警系统设计规范GB50058-2014 爆炸和火灾危险环境电力装置设计GB3836.1-2000 爆炸性气体环境用电气设备第1部分：通用要求GB3836.2-2000 爆炸性气体环境用电气设备第2部分：隔爆型“d”GB3836.4-2000 爆炸性气体环境用电气设备第4部分：本质安全型“i”GB3836.13-2000 爆炸性气体环境用电气设备第13部分：爆炸性气体环境用电设备的检修产品检定标准：JJG 915-2008 一氧化碳检测报警器检定规程JJG 551-2003 二氧化硫气体检测仪检定规程JJG 695-2003 硫化氢气体检测仪检定规程……根据现场实地勘察及业主安全人员要求，需要在如下区域安装气体报警设备：1，飞灰鳌合车间飞灰坑。
设备清单如下：关于设备清单说明如下：输出模块1套；JB-TB-AT2020DH/4监视主机1台:AT0502AH丙烷探测器1只；便携式液化气探测器1只；XP3000氨气探测器2只；XP3000二硫化碳探测器6只；XP3000硫化氢探测器23只；JB—TB—AT2020DH报警控制器四台（分别装一二三期吊机控制室和厨房）、XG100监控主机两套（分别装一二期和三期中控室）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SGA-700-CS2
智能型二硫化碳气体传感器模组
一、产品简介
SGA-700-CS2智能型二硫化碳气体传感器模组又叫智能型二硫化碳气体传感器模块。
是深国安电子为解决客户对不同气体、不同量程、不同行业、不同应用需求所研发的一款体积小、重量轻、易于更换使用的跨时代气体检测产品。
SGA-700-CS2智能型二硫化碳气体传感器模组不像普通的传感器那样：信号小（输出nA级信号）、一致性差（每个传感器的输出值都不同）、易受温湿度环境干扰（不同温度输出的数值都不同）；也不像气体检测仪那样：体积大、价格贵、笨重。
SGA-700-CS2智能型二硫化碳气体传感器模组的检测原理为：先将国外原装进口气体传感器进行信号放大、数据处理、智能计算后，再进行全量程三点温湿度补偿，然后再用99.999%纯度的标准气体进行数据校准。
因此，体积更小、价格更低、性能更稳定。
客户购买后，无需任何操作，可直接采集处理后的标准信号，上传到控制主机、PLC等系统上。
方便快捷、节约成本。
SGA-700-CS2智能型二硫化碳气体传感器模组可直接输出0-5V之间任意电压信号（如0-2V、0.4-2V、0-3.3V、0-5V）、或4-20mA电流信号，同时还有TTL串口信号。
客户可根据自己需要，选择最适合自己的信号采集方式。
因其卓越性能和独特技术优势，受到客户的普遍认可。
产品广泛应用于科研、数据采集、气体监测、自动化控制、物联网、移动设备等领域。
二、产品特点
●可对应500多种可燃及有毒气体；
●本质安全型电路设计，可带电热拔插操作；
●体积小、重量轻，易于使用；
●专业精选、原装进口，兼容红外、电化学、催化、半导体等多种传感器；
●自带温度补偿，出厂精准标定，使用时无需再标定；
●电压或电压、及串口信号同时输出，方便客户调试及使用；
●最简化的外围电路，生产简单、操作方便；
●通讯协议可免费提供，方便数据采集
三、产品参数
四、注意事项
智能型气体传感器模组设计有7只管脚，采用插拔方式安装在传感器插座上，为保证连接可靠，应当选择使用专用插孔。
插孔应当按管脚对应方式布置，插孔应当垂直安装，焊接牢固。
根据用户的特殊要求，可以不使用管脚拔插方式，而采用外部引线方式，引线型号为
ZR-BVR0.75，线长一般不超过150mm。
在非防爆场所，可以带电热插拔。
在有防爆要求的工作现场，安装前，必须关闭传感器所连接设备的电源。
五、产品尺寸
外型尺寸图针座安装尺寸图
六、针脚定义。
