【CN209620344U】一种新风系统建筑幕墙【专利】

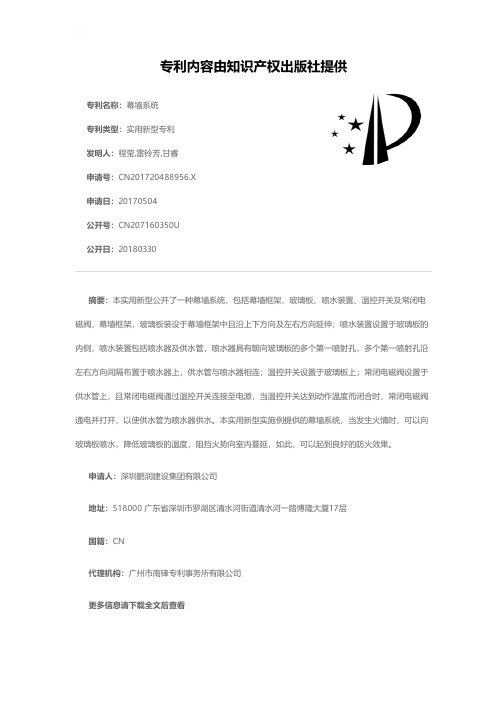

幕墙系统[实用新型专利]
![幕墙系统[实用新型专利]](https://img.taocdn.com/s3/m/fccea056f121dd36a22d82d6.png)
专利名称：幕墙系统
专利类型：实用新型专利
发明人：程莹,雷铃芳,甘睿
申请号：CN201720488956.X 申请日：20170504
公开号：CN207160350U
公开日：
20180330
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种幕墙系统，包括幕墙框架、玻璃板、喷水装置、温控开关及常闭电磁阀，幕墙框架，玻璃板装设于幕墙框架中且沿上下方向及左右方向延伸；喷水装置设置于玻璃板的内侧，喷水装置包括喷水器及供水管，喷水器具有朝向玻璃板的多个第一喷射孔，多个第一喷射孔沿左右方向间隔布置于喷水器上，供水管与喷水器相连；温控开关设置于玻璃板上；常闭电磁阀设置于供水管上，且常闭电磁阀通过温控开关连接至电源，当温控开关达到动作温度而闭合时，常闭电磁阀通电并打开，以使供水管为喷水器供水。
本实用新型实施例提供的幕墙系统，当发生火情时，可以向玻璃板喷水，降低玻璃板的温度，阻挡火势向室内蔓延，如此，可以起到良好的防火效果。
申请人：深圳鹏润建设集团有限公司
地址：518000 广东省深圳市罗湖区清水河街道清水河一路博隆大厦17层
国籍：CN
代理机构：广州市南锋专利事务所有限公司
更多信息请下载全文后查看。
一种建筑幕墙通风装置[实用新型专利]
![一种建筑幕墙通风装置[实用新型专利]](https://img.taocdn.com/s3/m/e3d75c1704a1b0717ed5dd21.png)
专利名称：一种建筑幕墙通风装置专利类型：实用新型专利
发明人：田开云
申请号：CN201921643761.3申请日：20190929
公开号：CN211080723U
公开日：
20200724
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种建筑幕墙通风装置，包括框体，所述框体的顶部内壁和底部内壁均设有滑动机构，所述框体内设有窗户机构，且窗户机构位于两个滑动机构之间，所述滑动机构包括第一侧条和第二侧条，第一侧条和第二侧条的顶部均与框体的顶部内壁固定连接，第一侧条和第二侧条相对的一侧外壁固定连接有两个横杆，两个横杆的外壁均套接有滑套，两个滑套的底部均固定连接有垫块，垫块的底部均固定连接有横条，横条远离滑套的一端均与窗户机构固定连接。
本实用新型是一种安装在建筑幕墙上的通风装置，装置便于工作人员根据实际需要随时操作，且操作方式简单，提高了装置使用的便利性。
申请人：田开云
地址：250014 山东省济南市历下区经十路海尔时代大厦1603室
国籍：CN
更多信息请下载全文后查看。

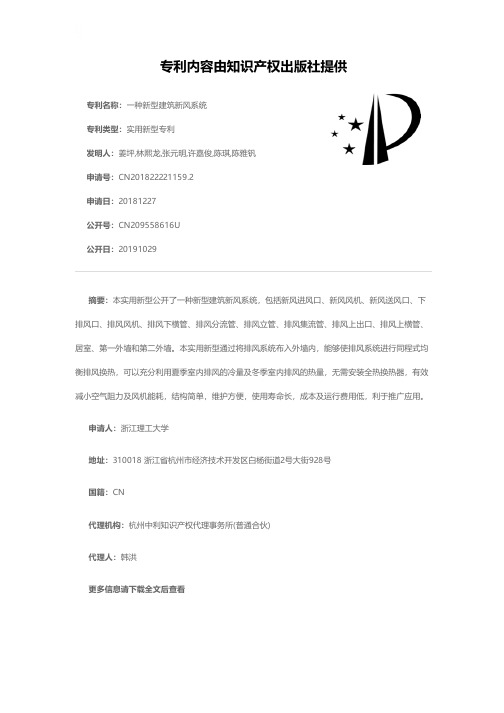

一种新型建筑新风系统[实用新型专利]
![一种新型建筑新风系统[实用新型专利]](https://img.taocdn.com/s3/m/dac08f5969dc5022abea0026.png)
专利名称：一种新型建筑新风系统
专利类型：实用新型专利
发明人：姜坪,林熙龙,张元明,许嘉俊,陈琪,陈雅钒申请号：CN201822221159.2
申请日：20181227
公开号：CN209558616U
公开日：
20191029
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型建筑新风系统，包括新风进风口、新风风机、新风送风口、下排风口、排风风机、排风下横管、排风分流管、排风立管、排风集流管、排风上出口、排风上横管、居室、第一外墙和第二外墙。
本实用新型通过将排风系统布入外墙内，能够使排风系统进行同程式均衡排风换热，可以充分利用夏季室内排风的冷量及冬季室内排风的热量，无需安装全热换热器，有效减小空气阻力及风机能耗，结构简单，维护方便，使用寿命长，成本及运行费用低，利于推广应用。
申请人：浙江理工大学
地址：310018 浙江省杭州市经济技术开发区白杨街道2号大街928号
国籍：CN
代理机构：杭州中利知识产权代理事务所(普通合伙)
代理人：韩洪
更多信息请下载全文后查看。
【CN209944666U】一种窗式新风系统【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920524881.5(22)申请日 2019.04.17(73)专利权人 宁波方太厨具有限公司地址 315336 浙江省宁波市杭州湾新区滨海二路218号(72)发明人 张金京 俞凝 徐维跃 (74)专利代理机构 宁波诚源专利事务所有限公司 33102代理人 徐雪波 张群(51)Int.Cl.F24F 7/00(2006.01)F24F 13/15(2006.01)E06B 7/02(2006.01)(54)实用新型名称一种窗式新风系统(57)摘要本实用新型涉及一种窗式新风系统，包括新风净化机、风幕板及能调节透光程度的导电玻璃，导电玻璃设于窗口中并将窗口遮盖，新风净化机设于导电玻璃的任一侧部边缘处并部分露出于窗口外、部分露出于窗口内，新风净化机上露出窗口外的部分上开设有新风进口、回风出口，新风净化机上露出窗口内的部分上开设有新风出口、回风进口，风幕板设于导电玻璃内侧并与该导电玻璃之间形成有与新风出口相连通的导风通道，风幕板上形成有能打开或闭合从而供新风输入房间中的透风口。
导电玻璃可实现遮光与否，使新风系统具备窗帘作用，兼顾私密性要求及采光要求；在透风口打开状态下，可快速更新室内空气，并且，本实用新型的新风系统与窗户集成为一体，更加美观。
权利要求书1页 说明书3页 附图4页CN 209944666 U 2020.01.14C N 209944666U权 利 要 求 书1/1页CN 209944666 U1.一种窗式新风系统，包括新风净化机(1)，其特征在于：还包括风幕板(2)及能调节透光程度的导电玻璃(3)，所述导电玻璃(3)设于窗口中并将窗口遮盖，所述新风净化机(1)设于导电玻璃(3)的任一侧部边缘处并部分露出于窗口外、部分露出于窗口内，所述新风净化机(1)上露出窗口外的部分上开设有新风进口(11)、回风出口(12)，所述新风净化机(1)上露出窗口内的部分上开设有新风出口(13)、回风进口(14)，所述风幕板(2)设于导电玻璃(3)内侧并与该导电玻璃(3)之间形成有与新风出口(13)相连通的导风通道(4)，所述风幕板(2)上形成有能打开或闭合从而供新风输入房间中的透风口(20)。
一种新风系统[发明专利]
![一种新风系统[发明专利]](https://img.taocdn.com/s3/m/fba9f402e009581b6ad9ebd2.png)
专利名称：一种新风系统
专利类型：发明专利
发明人：余松和,储成刚,李开胜,仰红节,彭胜,林繁国申请号：CN201710470377.7
申请日：20170620
公开号：CN107339766A
公开日：
20171110
专利内容由知识产权出版社提供
摘要：本发明公开了一种新风系统，包括进气通道，进气通道内设有风机，进气通道的进风口处设有过滤网，进气通道的出风口分别贯通连接有出气通道一和出气通道二，出气通道一的出风口端依次连接有过滤装置一和电子空气净化装置，出气通道二的出风口端连接有过滤装置二，出气通道一和出气通道二的出风口末端分别与出气通道相贯通连接，出气通道上依次连接有加湿装置、负氧离子发生装置和电加热装置。
本发明通过采用检测装置检测空气中的杂物成分，自动分通道进行区别处理，不仅提高了空气净化的效率和质量，同时避免了电力资源的浪费，符合节能减排的绿色环保要求，同时可选择性地进行加湿、加热和增加负氧离子成分，提供更加有益身体健康的空气。
申请人：安徽钟南防化科技有限公司
地址：246300 安徽省安庆市潜山县经济开发区南环路5栋
国籍：CN
更多信息请下载全文后查看。

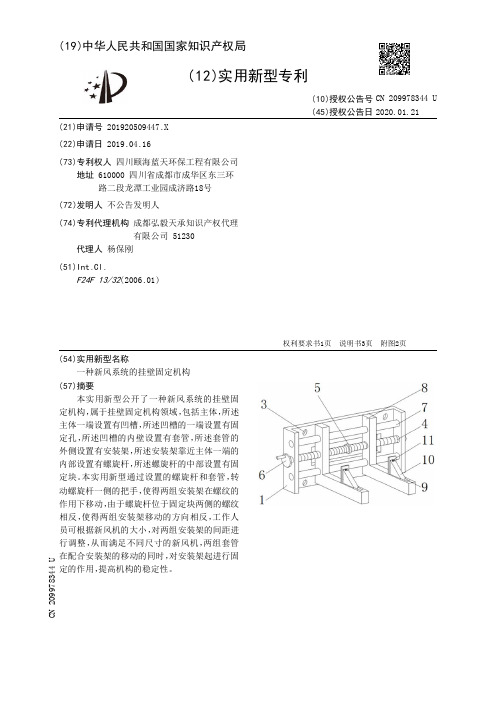

【CN209978344U】一种新风系统的挂壁固定机构【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920509447.X(22)申请日 2019.04.16(73)专利权人 四川颐海蓝天环保工程有限公司地址 610000 四川省成都市成华区东三环路二段龙潭工业园成济路18号(72)发明人 不公告发明人 (74)专利代理机构 成都弘毅天承知识产权代理有限公司 51230代理人 杨保刚(51)Int.Cl.F24F 13/32(2006.01)(54)实用新型名称一种新风系统的挂壁固定机构(57)摘要本实用新型公开了一种新风系统的挂壁固定机构，属于挂壁固定机构领域，包括主体，所述主体一端设置有凹槽，所述凹槽的一端设置有固定孔，所述凹槽的内壁设置有套管，所述套管的外侧设置有安装架，所述安装架靠近主体一端的内部设置有螺旋杆，所述螺旋杆的中部设置有固定块。
本实用新型通过设置的螺旋杆和套管，转动螺旋杆一侧的把手，使得两组安装架在螺纹的作用下移动，由于螺旋杆位于固定块两侧的螺纹相反，使得两组安装架移动的方向相反，工作人员可根据新风机的大小，对两组安装架的间距进行调整，从而满足不同尺寸的新风机，两组套管在配合安装架的移动的同时，对安装架起进行固定的作用，提高机构的稳定性。
权利要求书1页 说明书3页 附图2页CN 209978344 U 2020.01.21C N 209978344U权 利 要 求 书1/1页CN 209978344 U1.一种新风系统的挂壁固定机构，包括主体(1)，其特征在于：所述主体(1)一端设置有凹槽(2)，所述凹槽(2)的一端设置有固定孔(3)，所述凹槽(2)的内壁设置有套管(7)，所述套管(7)的外侧设置有安装架(8)，所述安装架(8)靠近主体(1)一端的内部设置有螺旋杆(4)，且螺旋杆(4)贯穿凹槽(2)内壁的两侧，所述螺旋杆(4)的中部设置有固定块(5)，且螺旋杆(4)延伸至凹槽外部的一侧安装有把手(6)，所述安装架(8)底端的内部设置有滑槽(9)，所述滑槽(9)一端的内壁连接有弹簧(12)，所述弹簧(12)的远离滑槽(9)内壁的一端连接有滑块(10)。
【CN209495433U】一种太阳能双循环节能环保幕墙新风系统【专利】
权利要求书1页 说明书3页 附图1页
CN 209495433 U
CN 209495433 U
权 利 要 求 书
1/1 页
1 .一种太阳能双循环节能环保幕墙新风系统，包括固定板(1) ，其特征在于：所述固定 板(1)的一侧固定连接有新风外壳(2) ，所述新风外壳(2)的内部固定连接有第一隔板(3) ， 所述第一隔板(3)将新风外壳(2)的内部分割成上空腔(4)和下空腔(5) ，所述上空腔(4)内 底壁的中部固定连接有第一加热管(6) ，所述第一加热管(6)的一侧固定连接有过滤外壳 (7) ，所述过滤外壳(7)的内壁固定连接有过滤网(8) ，所述第一加热管(6)的另一侧固定连 接有第一抽风机(9) ，所述下空腔(5)的内底壁固定连接有第二抽风机(10) ，所述新风外壳 (2)的顶部固定连接有室内处理箱(11) ，所述室内处理箱(11)的内部固定连接有第二隔板 (12) ，所述第二隔板(12)将室内处理箱(11)的内部分割成第一空腔(13)和第二空腔(17) ， 所述第一空腔(13)内底壁的中部固定连接有第二加热管(14) ，所述第二加热管(14)的一侧 固定连接有空气净化器(15) ，所述第二加热管(14)的另一侧固定连接有第三抽风机(16) ， 所述第二空腔(17)的内部设置有活性炭(18) ，所述活性炭(18)的上方开设有通气孔(19) ， 所述固定板(1)的下表面固定连接有支撑架(20) ，所述支撑架(20)的一侧设置有固定螺栓 (21)。
2 .根据权利要求1所述的一种太阳能双循环节能环保幕墙新风系统，其特征在于：所述 过滤网(8)的数量为两个，两个所述过滤网(8)以过滤外壳(7)的中心线呈对称设置，两个所 述过滤网(8)的厚度均为5厘米。
3 .根据权利要求1所述的一种太阳能双循环节能环保幕墙新风系统，其特征在于：所述 通气孔(19)的数量为若干个，所述通气孔(19)以矩形阵列的形式开设于室内处理箱(11)的 顶部。
一种新风系统[发明专利]
专利名称：一种新风系统
专利类型：发明专利
发明人：张振汉,张承海,卜祥谦申请号：CN201911388943.5申请日：20191230
公开号：CN111016588A
公开日：
20200417
专利内容由知识产权出版社提供
摘要：本发明公开了一种新风系统，包括横向的箱体，箱体为房车内部，箱体的上方为房车顶板，房车顶板的顶面开设第一透槽，箱体两端的上方均开设第二透槽，箱体两端上方的内壁均固定安装固定块，固定块与第二透槽相对应，固定块的一侧设有连接板，连接板与固定块之间通过弹簧连接。
本发明结构设计合理，安装方便，省时省力，在啊使用过程中水能够循环使用，节约用水，并且能够对空气进行有效的净化，使房车内的空气清新，使用方便。
申请人：山东奥斯登房车有限公司
地址：272000 山东省济宁市高新区同济路126号
国籍：CN
更多信息请下载全文后查看。
一种通风幕墙单元[实用新型专利]
专利名称：一种通风幕墙单元专利类型：实用新型专利
发明人：杨静锋,吴正弟
申请号：CN201621016300.X 申请日：20160830
公开号：CN205976162U
公开日：
20170222
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种可自然通风的铝合金横梁，包括可自然通风的铝合金横梁，且其包括M6x55mm不锈钢沉头螺钉，且M6x55mm不锈钢沉头螺钉将12mm厚黑色氟碳喷涂铝条固定在铝合金横梁上，间距172mm；且铝合金横梁上设有157x39mm过孔；铝合金横梁上还固设有长宽高分别为10x10x0.6不锈钢网；不锈钢网通过M2.5x8mm不锈钢沉头螺钉将10x3mm铝片固定好。
本实用新型的有益效果在于：受力合理，节省材料，且工件全部在加工厂高精度加工好，现场安装方便快捷，可自然通风，且具有与相邻的普通幕墙单元一致的外视效果，具有实用性。
申请人：上海力进铝质工程有限公司
地址：200023 上海市黄浦区打浦路1号金玉兰广场1906室
国籍：CN
更多信息请下载全文后查看。
建筑幕墙[实用新型专利]
专利名称：建筑幕墙
专利类型：实用新型专利
发明人：陈猛
申请号：CN200920141533.6申请日：20090120
公开号：CN201381569Y
公开日：
20100113
专利内容由知识产权出版社提供
摘要：本实用新型是一种建筑装饰构件，该建筑装饰构件包括骨架，骨架上固定有铝合金扣件，铝合金扣件的内侧有插缝，百叶片上端扦入铝合金扣件的插缝，百叶片下端固定下排的骨架上。
本实用新型的优点在于：该种铝塑板百叶有冲孔，与其内部构造系统一起组成建筑装饰、遮阳构造体。
百叶片可以冲成款式多样的孔洞，冲孔百叶与其内部构造系统一起具有建筑通风、空调散热、建筑遮阳、挡雨的功能。
颜色丰富、孔洞多样、也为建筑师设计经济、美观的建筑提供参考。
尺寸大小可调，除全玻幕墙外，其他幕墙均可使用。
申请人：江西泓泰企业集团有限公司
地址：330029 江西省南昌市高新区高新六路116号
国籍：CN
代理机构：江西省专利事务所
代理人：胡里程
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920197522.3
(22)申请日 2019.02.14
(73)专利权人 广东中幕建设工程有限公司
地址 510665 广东省广州市天河区天润路
467号之六305房
(72)发明人 叶滔 杨兆倩 刘显明
(74)专利代理机构 北京华仲龙腾专利代理事务
所(普通合伙) 11548
代理人 刘帅
(51)Int.Cl.
E04B 2/88(2006.01)
F24F 7/10(2006.01)
F24F 13/28(2006.01)
(54)实用新型名称
一种新风系统建筑幕墙
(57)摘要
本实用新型公开了一种新风系统建筑幕墙，
包括内墙，所述内墙的一侧活动连接有框体，且
框体的内部固定连接有幕墙板，所述框体的内部
靠近内墙的位置贯穿有固定螺杆，且固定螺杆的
数量为若干个，所述固定螺杆分布在框体的边沿
位置，所述框体的内部靠近上端的位置活动连接
有滤筒，且滤筒的内部中间位置固定连接有固定
杆，所述滤筒的一侧固定连接有旋筒，所述旋筒
远离滤筒的一端外表面开设有凹槽，所述框体的
内部靠近下端的位置开设有槽孔。
本实用新型通
过设置有一系列的结构使本装置在使用过程中
具备较好的清理性，避免室外的灰尘进入室内，
可将旋筒拧出进行清理，便于使用者清理工作，
可避免槽孔内部出现积水的情况。
权利要求书1页 说明书3页 附图2页CN 209620344 U 2019.11.12
C N 209620344
U
权 利 要 求 书1/1页CN 209620344 U
1.一种新风系统建筑幕墙，包括内墙（1），其特征在于：所述内墙（1）的一侧活动连接有框体（3），且框体（3）的内部固定连接有幕墙板（4），所述框体（3）的内部靠近内墙（1）的位置贯穿有固定螺杆（2），且固定螺杆（2）的数量为若干个，所述固定螺杆（2）分布在框体（3）的边沿位置，所述框体（3）的内部靠近上端的位置活动连接有滤筒（5），且滤筒（5）的内部中间位置固定连接有固定杆（6），所述滤筒（5）的一侧固定连接有旋筒（64），所述旋筒（64）远离滤筒（5）的一端外表面开设有凹槽，所述框体（3）的内部靠近下端的位置开设有槽孔（31）。
2.根据权利要求1所述的一种新风系统建筑幕墙，其特征在于：所述槽孔（31）呈倾斜设置，且其由内到外依次降低。
3.根据权利要求1所述的一种新风系统建筑幕墙，其特征在于：所述固定杆（6）的外表面活动连接有滤布（63），且其与旋筒（64）和滤筒（5）均为活动连接。
4.根据权利要求1所述的一种新风系统建筑幕墙，其特征在于：所述框体（3）的内部靠近滤筒（5）的位置开设有进风口（61）。
5.根据权利要求1所述的一种新风系统建筑幕墙，其特征在于：所述框体（3）的内部靠近幕墙板（4）的位置开设有穿孔（62），且滤筒（5）放置在穿孔（62）的内部。
6.根据权利要求1所述的一种新风系统建筑幕墙，其特征在于：所述槽孔（31）的内部固定连接有滤网（32），所述框体（3）的边缘部分与内墙（1）贴合，且框体（3）的中间位置与内墙（1）之间存在空隙。
2。
