螺杆压缩机原理设计及应用

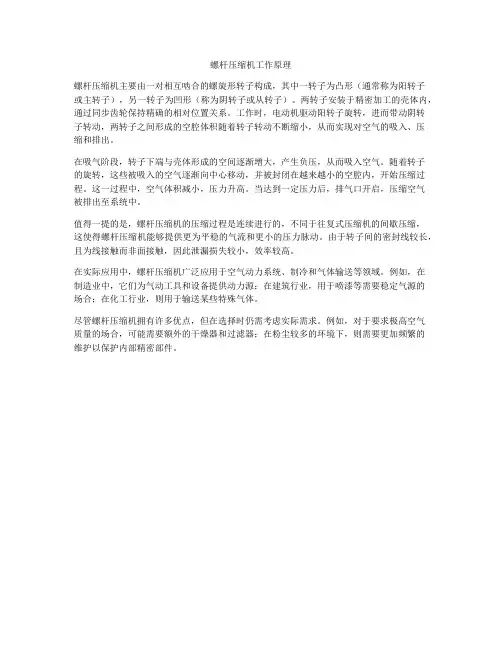

螺杆压缩机工作原理
螺杆压缩机工作原理
螺杆压缩机主要由一对相互啮合的螺旋形转子构成，其中一转子为凸形（通常称为阳转子
或主转子），另一转子为凹形（称为阴转子或从转子）。
两转子安装于精密加工的壳体内，通过同步齿轮保持精确的相对位置关系。
工作时，电动机驱动阳转子旋转，进而带动阴转
子转动，两转子之间形成的空腔体积随着转子转动不断缩小，从而实现对空气的吸入、压
缩和排出。
在吸气阶段，转子下端与壳体形成的空间逐渐增大，产生负压，从而吸入空气。
随着转子
的旋转，这些被吸入的空气逐渐向中心移动，并被封闭在越来越小的空腔内，开始压缩过程。
这一过程中，空气体积减小，压力升高。
当达到一定压力后，排气口开启，压缩空气
被排出至系统中。
值得一提的是，螺杆压缩机的压缩过程是连续进行的，不同于往复式压缩机的间歇压缩，
这使得螺杆压缩机能够提供更为平稳的气流和更小的压力脉动。
由于转子间的密封线较长，且为线接触而非面接触，因此泄漏损失较小，效率较高。
在实际应用中，螺杆压缩机广泛应用于空气动力系统、制冷和气体输送等领域。
例如，在
制造业中，它们为气动工具和设备提供动力源；在建筑行业，用于喷漆等需要稳定气源的
场合；在化工行业，则用于输送某些特殊气体。
尽管螺杆压缩机拥有许多优点，但在选择时仍需考虑实际需求。
例如，对于要求极高空气
质量的场合，可能需要额外的干燥器和过滤器；在粉尘较多的环境下，则需要更加频繁的
维护以保护内部精密部件。
螺杆压缩机的工作原理
螺杆压缩机的工作原理引言概述：螺杆压缩机是一种常用于工业领域的压缩设备，其工作原理基于螺杆的旋转运动和两个螺杆之间的相互作用。
本文将详细介绍螺杆压缩机的工作原理，包括压缩过程、工作循环、关键部件和优势。
一、压缩过程：1.1 吸气过程：螺杆压缩机的吸气过程是通过螺杆的旋转运动实现的。
当螺杆旋转时，螺杆的罗纹将气体从吸气口吸入，并随着螺杆的旋转逐渐向前推进。
1.2 压缩过程：在螺杆的旋转过程中，气体被推进到螺杆的排气端，同时，螺杆的罗纹将气体逐渐压缩。
由于螺杆的罗纹形状，气体在螺杆之间被压缩并推进到排气端。
1.3 排气过程：当气体被压缩到一定程度后，通过排气阀门将气体排出螺杆压缩机。
排气过程是螺杆压缩机的最后一个阶段，将压缩气体送入下游系统或者储存。
二、工作循环：2.1 吸气循环：在螺杆压缩机的工作循环中，吸气循环是第一个阶段。
在吸气循环中，螺杆压缩机通过吸气口将外部气体吸入，准备进行压缩。
2.2 压缩循环：压缩循环是螺杆压缩机的核心阶段。
在压缩循环中，螺杆的旋转运动将气体逐渐压缩，提高气体的压力和温度。
2.3 排气循环：排气循环是螺杆压缩机的最后一个阶段。
在排气循环中，压缩后的气体通过排气阀门排出螺杆压缩机，进入下游系统或者储存。
三、关键部件：3.1 螺杆：螺杆是螺杆压缩机的核心部件，通过其旋转运动和罗纹形状实现气体的压缩和推进。
3.2 排气阀门：排气阀门用于控制压缩后的气体的排放，确保压缩机的正常工作。
3.3 冷却系统：螺杆压缩机在工作过程中会产生大量的热量，冷却系统用于降低温度，保证螺杆压缩机的稳定工作。
四、优势：4.1 高效性：螺杆压缩机在压缩过程中几乎没有压缩损失，能够实现高效的气体压缩。
4.2 低噪音：相比于其他类型的压缩机，螺杆压缩机的噪音较低，适合于噪音敏感的环境。
4.3 可靠性：螺杆压缩机结构简单，运行稳定，故障率较低，能够长期稳定工作。
五、结论：螺杆压缩机是一种高效、低噪音、可靠的压缩设备，其工作原理基于螺杆的旋转运动和罗纹形状。
螺杆压缩机制冷原理
螺杆压缩机制冷原理
螺杆压缩机是一种常用于制冷系统中的压缩机，其工作原理如下：
1. 压缩腔：螺杆压缩机由一个固定螺杆和一个可旋转螺杆组成，两个螺杆的螺线互为对侧但不相切。
它们之间的间隙称为压缩腔。
当两个螺杆一起旋转时，使得压缩腔的体积逐渐变小。
2. 吸气：在压缩机启动时，可旋转螺杆与固定螺杆之间的间隙会形成一个吸气腔。
随着旋转，吸气腔与压力较低的外部环境相连，气体从外部自然吸入吸气腔中。
3. 压缩：当可旋转螺杆继续旋转，吸气腔会逐渐封闭并使其体积减小，从而将气体压缩到更高的压力。
4. 排气：在压缩完成后，可旋转螺杆与固定螺杆之间的间隙形成一个排气腔。
此时，气体被推入此排气腔，并随着螺杆旋转逐渐被排出系统。
5. 循环：上述步骤会循环进行，使得气体不断被吸入、压缩和排出系统。
这样，通过不断循环便可以实现制冷效果。
螺杆压缩机制冷原理简单明了，其主要通过压缩气体来提升气体的压力和温度，并通过不断循环将热量从制冷区域排出，从而实现冷却效果。
螺杆式空气压缩机原理
螺杆式空气压缩机原理
螺杆式空气压缩机是一种利用螺杆的运动来压缩空气的设备。
它工作时类似于汽车发动机中的活塞往返式压缩机，但是它的工作原理略有不同。
螺杆式空气压缩机工作原理主要分为四个步骤：
第一步，空气被吸入进入螺杆压缩室。
当一对旋转齿轮在螺杆压缩室内旋转时，它们会扭曲空气，并将它们向前推入小的压缩接室中。
由于螺杆的双螺旋形状，空气被迫被压缩而移动向前。
此时，由于两个齿轮之间的往返运动，气体被一层接一层地压缩。
第二步，由于空气中的压力增加，温度也会随之增加。
这是因为这些气体被压缩在一个越来越小的空间中。
如果没有及时处理，这个温度可能会很高，对设备造成损坏。
因此，在一些设计中，可以通过冷却废气来降低温度。
第三步，当气体压缩到最小的压缩接室时，压缩部分即结束。
这时的空气压力较高，可以用于许多应用，如在工业制造中为供气、涂装或激光切割等提供动力。
第四步，气体被排出，回到环境中。
在排放之前，可能需要将其冷却或过滤。
一些设备可以将回收废气送回螺杆压缩室中，并将其压缩到压缩机的进口压力。
这可以增加压缩机的效率，并减少制冷的成本。
螺杆式空气压缩机的工作原理在节能及高效方面拥有极佳的表现。
由于不涉及阀门、活塞、连杆等部件，这种压缩机具有高效节能、噪音
低、维护方便等优点，被广泛应用于制氧机、涂装机、气动工具等领域。
简述螺杆式空气压缩机的工作原理
螺杆式空气压缩机是一种常见的空气压缩设备，常用于工业生产和制造过程中。
它通过螺杆的旋转运动，将空气吸入并压缩，然后输出高压空气。
在这篇文章中，将详细介绍螺杆式空气压缩机的工作原理。
一、工作原理概述1. 空气吸入阶段螺杆式空气压缩机的工作原理类似于双螺杆泵。
空气通过吸气过滤器被引入压缩机内部。
螺杆通过旋转将空气吸入螺杆之间的空隙中。
在这个阶段，空气被逐渐压缩为高压空气。
2. 空气压缩阶段随着螺杆的旋转，空气被推入螺杆的不断缩小的空间中，这样可以使空气逐渐被压缩。
通过不断的旋转和压缩，空气的压力和温度在螺杆内部逐渐增加。
3. 空气排放阶段压缩好的空气通过出口管道被排放出来。
这时，压缩机内部的压力会随之降低，然后重复上述的吸气-压缩-排放的工作循环。
二、具体工作原理分析1. 双螺杆的配合螺杆式空气压缩机通常由两个螺杆组成，分别为主动螺杆和被动螺杆。
这两个螺杆通过对啮合，形成一定的螺旋线，使空气在两个螺杆之间被压缩。
2. 空气密封为了保证工作的高效和安全，螺杆式空气压缩机内部有着非常严格的空气密封要求。
通常在螺杆与外壳之间会设置密封垫，以避免空气泄漏。
3. 过滤净化在空气压缩过程中，空气中会携带一定的杂质和水分。
在空气吸入阶段，通常会设置过滤器进行过滤和净化处理，以保证输出的高压空气的质量。
4. 冷却系统由于压缩过程会产生大量的热量，螺杆式空气压缩机内部通常会设置冷却系统，进行空气冷却和降温，以避免过热而造成设备损坏。
5. 控制系统为了确保设备的稳定工作和高效运行，螺杆式空气压缩机通常会配备智能控制系统。
这种控制系统可以对设备的各项参数进行实时监测和调整，以满足不同工况下的需求。
三、应用领域螺杆式空气压缩机由于其高效、稳定和可靠的特性，被广泛应用于各个领域。
比如制造业中的汽车制造、机械加工、食品加工等环节；建筑业中的混凝土喷射、隧道施工等工程；以及化工、医药、电子等行业中的生产制造过程。
总结：螺杆式空气压缩机以其独特的工作原理和卓越的性能，在各个领域的应用中发挥着重要作用。
螺杆压缩机的工作原理
螺杆压缩机的工作原理引言概述：螺杆压缩机是一种常见的压缩机类型，广泛应用于工业领域。
本文将详细介绍螺杆压缩机的工作原理，包括其结构、工作过程以及应用领域。
正文内容：1. 螺杆压缩机的结构1.1 主要组成部分螺杆压缩机主要由主轴、螺杆、定子、滑动轴承和控制系统等组成。
主轴是螺杆的核心部分，螺杆则负责压缩气体。
定子则用于固定螺杆和主轴。
1.2 工作原理螺杆压缩机通过两个相互啮合的螺杆来实现气体的压缩。
当螺杆转动时，气体被吸入螺杆的进气口，然后在螺杆的作用下逐渐被压缩。
最后，压缩后的气体通过出气口排出。
1.3 结构特点螺杆压缩机具有结构简单、运行平稳、噪音低、体积小等特点。
其主要优势在于能够实现高效率的气体压缩，并且适用于各种气体。
2. 螺杆压缩机的工作过程2.1 吸气过程当螺杆转动时，吸气过程开始。
气体通过进气口进入螺杆，同时受到螺杆的压缩作用，气体的体积逐渐减小。
2.2 压缩过程在螺杆的作用下，气体逐渐被压缩。
螺杆的旋转运动将气体推向螺杆的出气口，同时使气体的压力逐渐增加。
2.3 排气过程当气体被压缩到一定程度后，通过出气口排出。
此时，气体已经达到所需的压缩状态。
3. 螺杆压缩机的应用领域3.1 工业制冷螺杆压缩机广泛应用于工业制冷领域。
其高效率的压缩能力使其成为制冷系统中的重要组成部分。
3.2 石油化工螺杆压缩机在石油化工领域中也有广泛的应用。
它可以用于气体输送、气体增压以及炼油过程中的气体压缩等。
3.3 空气压缩螺杆压缩机还可以用于空气压缩领域。
例如，工业生产中常用的空气压缩机就采用了螺杆压缩机的原理。
总结：综上所述，螺杆压缩机是一种结构简单、工作效率高的压缩机。
它通过两个相互啮合的螺杆来实现气体的压缩，具有广泛的应用领域，包括工业制冷、石油化工和空气压缩等。
螺杆压缩机的工作原理和结构特点使其成为工业领域中不可或缺的设备。
螺杆式压缩机制冷的工作原理
螺杆式压缩机制冷的工作原理螺杆式压缩机是一种常用的制冷设备，它通过螺杆转子的旋转来实现压缩气体，从而达到制冷的目的。
螺杆式压缩机的工作原理如下：1. 吸气过程：螺杆式压缩机的吸气过程是通过两个螺杆转子的相互啮合来完成的。
当螺杆转子旋转时，两个转子之间形成的螺旋槽会逐渐扩大，使得压缩腔的体积增大，从而形成负压。
负压使得外界的气体进入到压缩腔内，完成吸气过程。
2. 压缩过程：当压缩腔内充满气体后，螺杆转子继续旋转，螺旋槽逐渐缩小，使得压缩腔的体积减小。
随着体积的减小，气体分子之间的距离也逐渐缩小，气体分子之间的碰撞频率增加，从而使气体分子的平均动能增加，气体温度也随之升高。
同时，由于气体体积减小，气体分子的密度也增大，压力也随之增加。
这样，压缩腔内的气体就完成了压缩过程。
3. 排气过程：当压缩腔内的气体达到一定压力后，压缩机会打开排气阀门，将高压气体排出。
在排气过程中，螺杆转子继续旋转，导致螺旋槽的体积进一步缩小，压缩腔内的气体被逐渐压缩，气体温度也进一步升高。
排气阀门的打开使得气体可以顺利排出。
4. 冷却过程：在压缩过程中，气体的温度升高，需要通过冷却来降低温度。
螺杆式压缩机通常会使用冷却水或冷却剂来对压缩腔进行冷却。
冷却剂会通过冷却器与压缩腔进行热交换，将压缩腔内气体的热量带走，从而降低气体的温度。
5. 控制过程：螺杆式压缩机的工作需要通过控制系统来进行调节。
控制系统可以根据制冷需求来调节螺杆转子的旋转速度和压缩腔的容积，从而控制压缩机的制冷能力。
控制系统还可以监测压缩机的运行状态，及时发现故障并进行报警。
总结起来，螺杆式压缩机通过螺杆转子的旋转来实现气体的压缩，从而达到制冷的目的。
它具有结构简单、制冷效果好、运行稳定等优点，在工业和商业领域都有广泛应用。
随着技术的不断发展，螺杆式压缩机在节能减排、提高效率等方面也有了更多的创新和应用。
英格索兰螺杆式压缩机
英格索兰螺杆式压缩机英格索兰螺杆式压缩机是一种常用于工业领域的压缩设备，其作用是将气体压缩后提供高压气体供应给其他设备或系统。
螺杆式压缩机的设计和工作原理使其成为许多行业中的关键设备之一。
本文将介绍英格索兰螺杆式压缩机的工作原理、特点、应用及其优势。
一、工作原理英格索兰螺杆式压缩机的工作原理基于两个旋转螺杆之间形成的密封腔体。
一个螺杆称为主压缩机，另一个称为从压缩机。
当主压缩机旋转时，它会将气体从吸气端吸入，并随着旋转向出口端排出。
与此同时，从压缩机也会按照同样的原理将气体从吸气端吸入并排出到主压缩机中。
通过这种方式，气体被持续压缩，并达到所需的压力。
螺杆式压缩机的运转速度和压力可以通过调整旋转速度和螺杆之间的间隙来控制。
二、特点英格索兰螺杆式压缩机具有许多特点，使其受到广泛应用。
首先，螺杆式压缩机具有高效率和低能耗的特点。
相比于其他类型的压缩机，螺杆式压缩机的能效更高，可以节省能源成本。
其次，由于螺杆式压缩机内部结构简单，因此维护成本相对较低。
此外，螺杆式压缩机具有较小的体积和噪音水平，适用于空间有限的场所。
另外，螺杆式压缩机还具有较大的输出容量范围，可适应不同规模的工业应用。
三、应用英格索兰螺杆式压缩机在许多工业领域中得到广泛应用。
其中最常见的应用是空压机系统。
螺杆式压缩机可以提供高效、稳定的气体压力，满足各种空压机系统的要求。
此外，螺杆式压缩机也广泛用于制冷系统和冷冻设备中。
其稳定的气体压力和高效的压缩能力使其成为这些系统的理想选择。
此外，螺杆式压缩机还用于输送气体、工业喷涂设备以及高压气体存储系统等。
四、优势英格索兰螺杆式压缩机相比于其他类型的压缩机具有许多优势。
首先，具有高效率和低能耗的特点，可以节省能源成本。
其次，螺杆式压缩机的设计使其具有较小的体积和噪音水平，适用于空间有限的环境。
此外，螺杆式压缩机还可以提供稳定的气体压力和较大的输出容量范围，满足不同工业应用的需求。
最后，螺杆式压缩机的维护成本相对较低，使用寿命较长。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
螺杆压缩机原理设计及应用
螺杆压缩机是一种广泛应用于空气压缩、气体增压和制冷系统中的压缩机，其工作原理基于两个相互啮合的螺杆通过旋转将气体逐渐压缩的过程。
下面我们将详细介绍螺杆压缩机的原理设计及应用。
首先，我们来了解螺杆压缩机的工作原理。
螺杆压缩机由两个螺杆轴向并排组成，一个为主动螺杆（又称为鼓轴），一个为被动螺杆（又称为摇轴）。
这两个螺杆通过啮合形成密封的工作腔，在螺杆的旋转过程中将气体进行连续的压缩。
螺杆压缩机的工作过程分为吸气、压缩和排气三个阶段。
在吸气阶段，当螺杆开始旋转时，被动螺杆的螺线槽负责吸入空气，并将其送至压缩腔中；在压缩阶段，随着螺杆的旋转，气体被逐渐挤压、加热和压缩，提高了气体的压力和温度；最后，在排气阶段，提高的气体通过出气口排出。
螺杆压缩机相较于其他类型的压缩机具有如下特点：
1. 高效能：螺杆压缩机的压缩过程中机械能损失小，具有高效能的特点，能够提供较大的压缩功率。
2. 连续运行：螺杆压缩机的气体连续运转，无气阀的存在，使得螺杆压缩机更适合进行连续的气体压缩。
3. 低噪音：螺杆压缩机的结构简单，噪音低，运行平稳。
4. 大功率范围：螺杆压缩机适用于不同功率范围的应用需求，能够满足工业中不同气体压缩的要求。
除了空气压缩外，螺杆压缩机还有其他广泛的应用领域：
1. 制冷与空调系统：螺杆压缩机被广泛应用于制冷与空调系统中，用于压缩制冷剂，提供制冷功效。
2. 汽车引擎增压：螺杆压缩机可以用于汽车引擎增压系统中，通过增压使得汽车引擎具有更强的动力性能。
3. 化工领域：螺杆压缩机可用于化工生产中对气体进行增压，提供所需的工业过程气体。
4. 工业气体增压：螺杆压缩机还可以用于工业气体增压的应用中，如氮气增压、天然气增压等。
总结来说，螺杆压缩机通过两个相互啮合的螺杆对气体进行连续压缩，具有高效能、连续运行和低噪音等特点。
它在空气压缩、制冷与空调系统、汽车引擎增压
和化工领域等广泛应用。
螺杆压缩机的原理设计及应用不仅在工业领域中发挥重要作用，同时也对提高能源利用效率、减少能源消耗具有积极意义。
