苯-甲苯
苯—甲苯溶液的沸点
5
表明这时液相的成分和气相的成分完全相同， 这样的A和B就不能用蒸馏(或分馏)来分离。 表明沸点较低的B在气相中的浓度较在液相中为大
6
在将此蒸气冷凝得到的液体中，B的组分比在原 来的液体中多（这种气体冷凝的过程就相当于蒸 馏的过程）。如果将所得到的液体再进行汽化， 在它的蒸气经冷凝后的液体中，易挥发的组分又 将增加。如此多次重复，最终就能将这两个组分 分开（凡是形成共沸混合物的不能分开）。 分馏就是利用分馏柱来实现这一（多次重复） 的蒸馏过程。
17
当冷凝管中有蒸馏液流出时，控制加热速度， 使馏出液以1滴/2-3秒的速度蒸出。这样可以 达到较好的分馏效果。 待低沸点组分蒸完后，再渐渐升高温度。当第 二个组分蒸出时会产生沸点的迅速上升。上述 情况是假定分馏体系有可能将混合物的组分进 行严格的分馏。一般则有相当大的中间馏分（ 除非沸点相差很大）。
16
3、分馏操作步骤
分馏操作和蒸馏大致相同，将待分馏的化合 物放入圆底烧瓶中，加入2-3粒沸石，柱外可 用石棉绳包住，这样可以减少柱内热量的散发， 减少风和室温的影响。选用合适的热源加热， 液体沸腾后要注意调节浴温，使蒸气慢慢升入 分馏柱，约10-15分钟后蒸气达到柱顶（可用 手摸柱壁，若烫手表示蒸气已达该处）。
22
19
3 、必须尽量减少分馏柱的热量损失和
波动。柱的外围可用石棉绳包住，这样可 以减少柱内热量的散发，减少风和室温的 影响，也减少了热量的损失和波动，使加 热均匀，使分馏操作平稳地进行。
20
五、思考题
1、分馏和蒸馏在原理及装置上有哪些异同？如 果是两种沸点很接近的液体组成的混合物能否用 分馏来提纯呢？
7
在分馏柱内，当上升的蒸气与下降的冷凝 液互相接触时，上升的蒸气部分冷凝放出 热量使下降的冷凝液部分气化，两者之间 发生了热量交换，其结果，上升蒸气中低 沸点组分增加，最后被蒸馏出来，而高沸 点组分不断流回到加热的容器中。
化工原理课程设计 苯甲苯
化工原理课程设计设计题目：分离苯—甲苯混合液的浮阀精馏塔学生姓名：学号：班级：指导老师：写作时间：1分离苯—甲苯混合液的浮阀精馏塔1.设计任务及操作条件1.1工艺条件及数据（1）原料液为苯—甲苯混合液，苯含量为45%（质量分率）。
（2）塔顶苯含量不低于98%（质量分率）。
（3）塔底苯含量不高于2%（质量分率）。
（4）进料温度为35℃。
（5）生产能力：年处理苯—甲苯混合液3.5万吨（开工率330天/年）。
（6）塔板类型：浮阀塔板。
1.2操作条件（1）塔顶压力4kPa（表压）。
（2）间接蒸汽加热，加热蒸汽压力为2.5kgf/cm2（表压）。
（3）冷却水进口温度30℃，出口温度50℃。
（4）设备热损失为加热蒸汽供热量的5％。
1.3厂址厂址为济南。
2.设计方案本设计任务为分离苯-甲苯混合液。
对于二元混合物系的分离，应采用连续精馏流程。
塔顶上升蒸气采用全凝器冷凝，冷凝液在泡点下一部分回流至塔内，其余部分经产品冷却器后送至储罐。
该物系属易分离物系，最小回流比小，合适的操作回流比为最小回流比的1.7至2倍之间。
塔釜采用间接蒸气加热，塔底产品经冷却后送至储罐。
错误！未找到引用源。
为精馏塔的工艺流程图。
精馏塔工艺流程图图133.1精馏塔的物料衡算（1）原料液及塔顶、塔底产品的摩尔分数苯的摩尔质量为M=78.11kg/kmol。
A甲苯的摩尔质量为M=92.13kg/kmol。
B原料液苯含量为45%，塔顶苯含量不低于98%，塔底苯含量不高于2%（均为质量分率）。
转换成摩尔分率为0.45/78.11=0.491x=F92.13/78.11?0.55/0.4578.110.98/=0.983x=D92.1378.11?0.02/0.98/78.110.02/=0.024x=w92.13/?0.980.02/78.11（2）原料液及塔顶、塔底产品的平均摩尔质量M=0.491×78.11+（1-0.491）×92.13=85.25kg/kmol F M=0.983×78.11+（1-0.983）×92.13=78.35kg/kmol D M=0.024×78.11+（1-0.024）×92.13=91.80kg/kmol W（3）物料衡算年处理苯—甲苯混合液3.5万吨（开工率330天/年）。
苯—甲苯
化工原理课程设计设计题目：苯—甲苯连续精馏塔的工艺设计学院石油化工学院专业03高分子材料与工程2班姓名徐峰沈阳工业大学化工原理课程设计苯—甲苯连续精馏塔的工艺设计计：说明书28页表格 2 个插图 4 幅完成日期：指导教师：设计成绩：教研室主任：沈阳工业大学化工原理课程设计任务书专业班级设计人一、设计题目苯—甲苯连续精馏塔的工艺设计二、原始数据及条件1．生产能力：14.5万吨/年（7800小时/年）2．进料温度：30℃3．进料组成：32 %（质量）4．分离要求：塔顶产品95%（质量），塔底产品 3.5 %（质量）。
5．操作条件：(1) 精馏塔顶压强 3×103Pa（表压）(2) 回流比自选(3) 单板压降≯8×102 Pa (浮阀塔)；≯7×102Pa (筛板塔)三、设备型式设备型式为筛板塔/ 浮阀塔（F1型）四、设计内容及要求编制一份设计说明书，主要内容包括：1．前言2．设计方案及工艺流程说明3．工艺计算及设备的结构计算4．设计结果一览表5．设计结果的讨论和说明6．符号说明7．参考文献8．结束语五、设计日期：2005 年12月19 日至2005年12 月23 日目录1.前言2.设计方案及流程说明3.工艺计算及设备结构计算塔的物料衡算3.1.1 料液及塔顶.塔产品含苯摩尔分率3.1.2 平均分子量3.1.3 物料衡算3.2 塔板数确定3.2.1 理论塔板数的确定3.2.2 塔板效率3.2.3 实际塔板数3.3 塔的工艺条件3.3.1 操作压强3.3.2 温度3.3.3 平均分子量3.3.4 平均密度3.3.5 表面张力3.3.6 液体粘度3.3.7 气液负荷3.4 塔体的工艺尺寸计算3.4.1 塔径计算3.4.2 塔的高度计算3.5 塔板的主要工艺尺寸3.5.1 溢流装置3.5.2 塔板布置3.5.3 塔板布置及浮阀数排列3.6 浮阀流体力学验算3.6.1 气体通过浮阀塔板时压降3.6.2 雾沫夹带量的验证3.6.3 液泛验算3.6.4 漏液验证3.7 塔板负荷性能图3.7.1 雾沫夹带线3.7.2 液泛线3.7.3 液相负荷上限线3.7.4 漏夜线3.7.5 液相负荷下限线4 计算结果一览表5 设计结果说明6 符号说明7 参考文献8 结束语9 附表、图1．前言1．1塔设备的类型随着化学工业的发展，研制了设备结构。
苯--甲苯物系

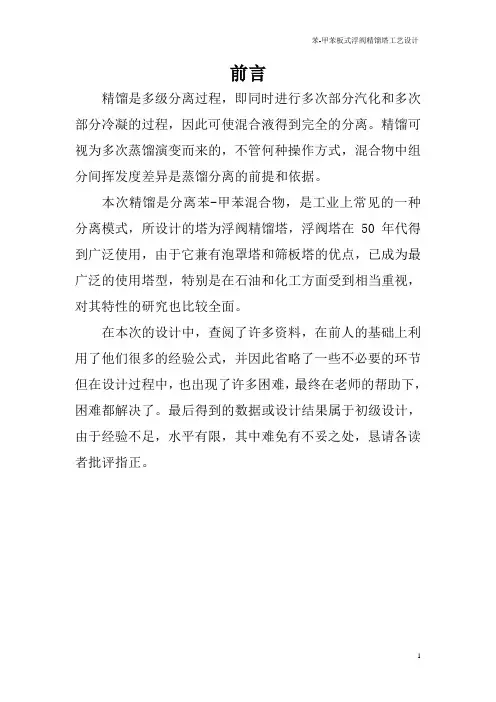

前言精馏是多级分离过程，即同时进行多次部分汽化和多次部分冷凝的过程，因此可使混合液得到完全的分离。
精馏可视为多次蒸馏演变而来的，不管何种操作方式，混合物中组分间挥发度差异是蒸馏分离的前提和依据。
本次精馏是分离苯-甲苯混合物，是工业上常见的一种分离模式，所设计的塔为浮阀精馏塔，浮阀塔在50年代得到广泛使用，由于它兼有泡罩塔和筛板塔的优点，已成为最广泛的使用塔型，特别是在石油和化工方面受到相当重视，对其特性的研究也比较全面。
在本次的设计中，查阅了许多资料，在前人的基础上利用了他们很多的经验公式，并因此省略了一些不必要的环节但在设计过程中，也出现了许多困难，最终在老师的帮助下，困难都解决了。
最后得到的数据或设计结果属于初级设计，由于经验不足，水平有限，其中难免有不妥之处，恳请各读者批评指正。
目录课程设计任务书 (4)一.设计任务及设计条件 (4)1.设计任务 (4)2.操作条件 (4)3.设备形式 (4)4.厂址 (4)二.设计计算 (4)（一）设计方案的确定 (4)（二）精馏塔的物料衡算 (5)1.原料液及塔顶、塔底产品的摩尔分数 (5)2.原料液及塔顶、塔底产品的平均摩尔质量 (5)3.物料衡算 (5)4.全塔热平衡 (6)5.塔底再沸器及加热蒸汽消耗量 (6)6.冷凝器的热负荷及冷却水消耗量 (6)（三）塔板数的确定 (6)1.理论板层数的确定 (6)2.实际板层数的求取 (9)（四）精馏塔的工艺条件及有关物性数据的计算 (9)（五）精馏塔的塔体工艺尺寸 (11)1.塔径的计算 (11)2.精馏塔有效高度的计算 (12)（六）塔板主要工艺尺寸的计算 (13)1.溢流装置计算 (13)2.塔板布置及浮阀数目与排列 (14)(七)塔板流体力学验算 (15)1.气相通过浮阀塔板得压降 (15)2.淹塔 (16)3.雾沫夹带 (16)（八）塔板负荷性能图 (17)三.塔附件设计 (21)1.接管—进料管 (21)2.法兰 (21)3.筒体与封头 (22)4.人孔 (22)四.设计评述 (23)五.参考资料 (24)课程设计任务书设计题目苯：苯（A）-甲苯(B)板式浮阀精馏塔工艺设计一、设计任务及设计条件1.设计任务生产能力（进料量）：16000t/年操作周期：72000h/年进料组成：40%塔顶产品组成：>=97%塔底产品组成：<=1%2.操作条件每年实际生产天数：330天（一年中一个月检修）塔顶压强：4kpa（表压）进料热状况：自选单板压降：<=0.7kpa塔釜用间接蒸汽加热，加热蒸汽压力为2--4Kgf/cm^2塔顶冷凝用冷却水，进出口温差为20--40℃=52%全塔效率:ET3.设备形式：浮阀塔4.厂址：太原地区(大气压为92kpa，绝压；夏天水温为16--18℃)二、设计计算（一）设计方案的确定本设计任务为分离苯和甲苯混合物。
苯合成甲苯反应方程式

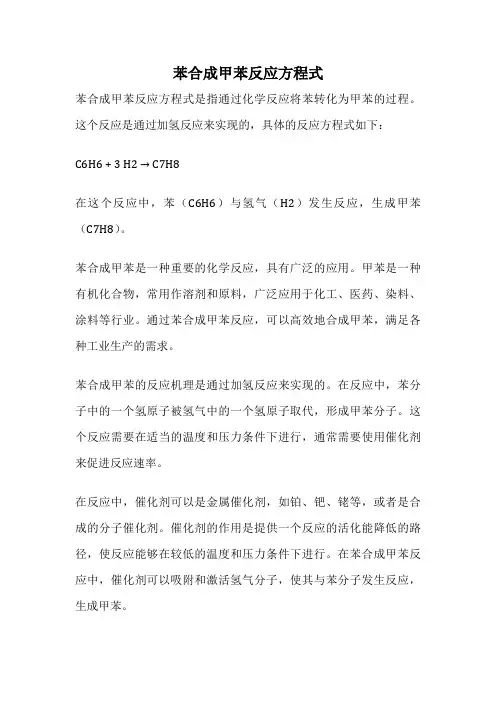

苯合成甲苯反应方程式苯合成甲苯反应方程式是指通过化学反应将苯转化为甲苯的过程。
这个反应是通过加氢反应来实现的，具体的反应方程式如下：C6H6 + 3 H2 → C7H8在这个反应中，苯（C6H6）与氢气（H2）发生反应，生成甲苯（C7H8）。
苯合成甲苯是一种重要的化学反应，具有广泛的应用。
甲苯是一种有机化合物，常用作溶剂和原料，广泛应用于化工、医药、染料、涂料等行业。
通过苯合成甲苯反应，可以高效地合成甲苯，满足各种工业生产的需求。
苯合成甲苯的反应机理是通过加氢反应来实现的。
在反应中，苯分子中的一个氢原子被氢气中的一个氢原子取代，形成甲苯分子。
这个反应需要在适当的温度和压力条件下进行，通常需要使用催化剂来促进反应速率。
在反应中，催化剂可以是金属催化剂，如铂、钯、铑等，或者是合成的分子催化剂。
催化剂的作用是提供一个反应的活化能降低的路径，使反应能够在较低的温度和压力条件下进行。
在苯合成甲苯反应中，催化剂可以吸附和激活氢气分子，使其与苯分子发生反应，生成甲苯。
苯合成甲苯反应的条件是关键因素。
通常，反应需要在一定的温度和压力下进行。
温度的选择取决于催化剂的性质和反应速率的要求，一般在100-200摄氏度之间。
压力的选择也是根据反应速率和催化剂的特性来确定的，一般在1-10兆帕之间。
除了温度和压力，反应的物质比例和反应时间也是影响反应效果的因素。
通常情况下，苯和氢气的比例应该是3:1，以保证充足的氢气供应。
反应时间一般在几小时到几十小时之间，取决于反应速率和产品收率的要求。
苯合成甲苯反应是一种通过加氢反应将苯转化为甲苯的化学反应。
这个反应具有广泛的应用，可以高效地合成甲苯，满足各种工业生产的需求。
反应的条件和催化剂的选择是关键因素，需要在适当的温度和压力下进行，并使用适合的催化剂来促进反应。
通过合理控制反应的条件和物质比例，可以获得高产率和高纯度的甲苯产品。
苯-甲苯

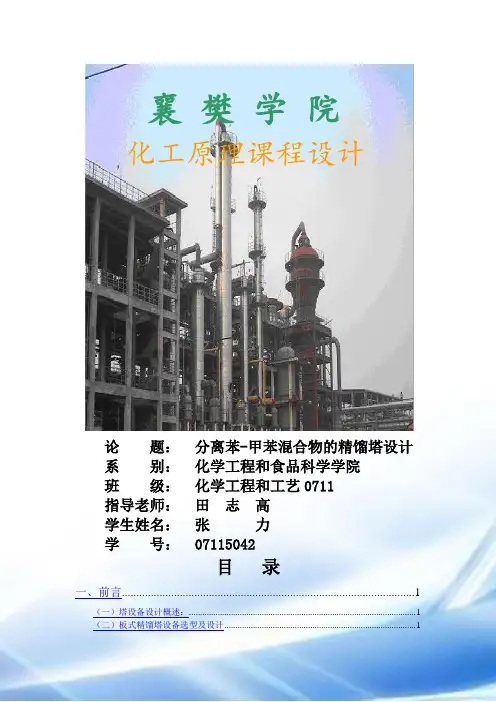

襄樊学院化工原理课程设计论题：分离苯-甲苯混合物的精馏塔设计系别：化学工程和食品科学学院班级：化学工程和工艺0711指导老师：田志高学生姓名：张力学号： 07115042目录一、前言 (1)（一）塔设备设计概述： (1)（二）板式精馏塔设备选型及设计 (1)二、设计方案的确定 (2)三、精馏塔的工艺计算和论叙 (3)（一）精馏塔的物料衡算 (3)（二）塔板数的确定 (4)（四）.塔体工艺尺寸的计算: (7)（五）板式塔的塔板工艺尺寸计算： (9)四、筛板的流体力学验算 (12)五、塔板负荷性能图： (14)1、漏夜线： (14)2、液沫夹带线： (15)3、液相负荷下限线： (16)4、液相负荷上限线： (16)5、液泛线： (17)6、负荷性能图： (18)六、板式塔的结构和附属设备： (18)（一）塔顶结构： (18)七、塔体设计总表： (19)八、方案优化 (20)一、前言（一）塔设备设计概述：塔设备是化工、石油化工和炼油等生产中最重要的设备之一,他可以使气（或汽）液或液液两相紧密接触，达到相际传质及传热的目的。
