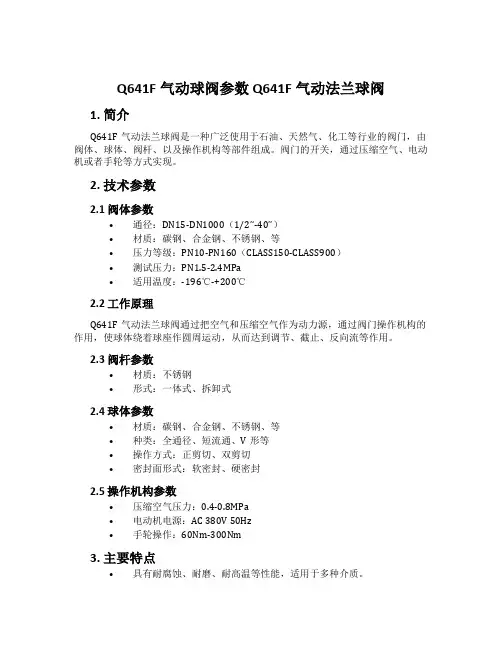

Q641F气动球阀参数 Q641F气动法兰球阀
Q641F气动球阀参数 Q641F气动法兰球阀1. 简介Q641F气动法兰球阀是一种广泛使用于石油、天然气、化工等行业的阀门，由阀体、球体、阀杆、以及操作机构等部件组成。
阀门的开关，通过压缩空气、电动机或者手轮等方式实现。
2. 技术参数2.1 阀体参数•通径：DN15-DN1000（1/2’‘-40’’）•材质：碳钢、合金钢、不锈钢、等•压力等级：PN10-PN160（CLASS150-CLASS900）•测试压力：PN1.5-2.4MPa•适用温度：-196℃-+200℃2.2 工作原理Q641F气动法兰球阀通过把空气和压缩空气作为动力源，通过阀门操作机构的作用，使球体绕着球座作圆周运动，从而达到调节、截止、反向流等作用。
2.3 阀杆参数•材质：不锈钢•形式：一体式、拆卸式2.4 球体参数•材质：碳钢、合金钢、不锈钢、等•种类：全通径、短流通、V形等•操作方式：正剪切、双剪切•密封面形式：软密封、硬密封2.5 操作机构参数•压缩空气压力：0.4-0.8MPa•电动机电源：AC 380V 50Hz•手轮操作：60Nm-300Nm3. 主要特点•具有耐腐蚀、耐磨、耐高温等性能，适用于多种介质。
•球体与球座之间采用弹性密封，能够实现良好的密封效果。
•双向性能优异，适用于单向、双向流动。
•结构紧凑，安装方便，使用寿命长。
•适用于电气、液压操作。
4. 使用注意事项•安装时应注意阀门的方向，以确保流体能够正常通过阀门。
•在安装线路时，应使用对应电源和线路规格，以避免阀门操作机构的过载损坏。
•在使用阀门时，应根据工作条件调整操作机构的动作次数和压缩空气的压力。
•阀门的操作机构应定期检查维护，并避免过于频繁的操作，以延长使用寿命。
•在阀门的使用过程中，发现渗漏或者操作不灵时，应立即停止使用，并寻找相应的维修措施。
硬密封哈氏合金球阀-Q41W硬密封哈氏合金球阀
球阀>>哈氏合金球阀>>硬密封哈氏合金球阀产品详细信息电磁阀是用来控制流体方向的自动化基础元件，属于执行器;通常用于机械控制和工业阀门上面，对介质方向进行控制，从而达到对阀门开关的控制。
工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来挡住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置动。
这样通过控制电磁铁的电流通断就控制了机械运动。
?采购前阀门选型的步骤和依据：在流体管道系统中，阀门是控制元件，其主要作用是隔离设备和管道系统、调节流量、防止回流、调节和排泄压力。
由于管道系统选择最适合的阀门显得非常重要，所以，了解阀门的特性及选择阀门的步骤和依据也变得至关重要起来。
阀门行业到目前为止，已能生产种类齐全的闸阀、截止阀、节流阀、旋塞阀、球阀、电动阀、隔膜阀、止回阀、安全阀、减压阀、蒸汽疏水阀和紧急切断阀等12大类、3000多个型号、4000多个规格的阀门产品；最高工作压力为600MPa，最大公称通径达5350mm，最高工作温度为1200℃，最低工作温度为-196℃，适用介质为水、蒸汽、油品、天然气、强腐蚀性介质（如浓硝酸、中浓度硫酸等）、易燃介质（如笨、乙烯等）、有毒介质（如硫化氢）、易爆介质及带放射性介质（金属钠、-回路纯水等）。
阀门承压件材质铸铜、铸铁、球墨铸铁、高硅铸铁、铸钢、锻钢、高、低合金钢、不锈耐酸钢、哈氏合金、因科镍尔、蒙乃尔合金、双相不锈钢、钛合金等。
并且能够生产各种电动、气动、液动阀门驱动装置。
面对如此众多的阀门品种和如此复杂的各种工况，要选择管道系统最适合安装的阀门产品，我以为，首先应了解阀门的特性；其次应掌握选择阀门的步骤和依据；再者应遵循选择阀门的原则。

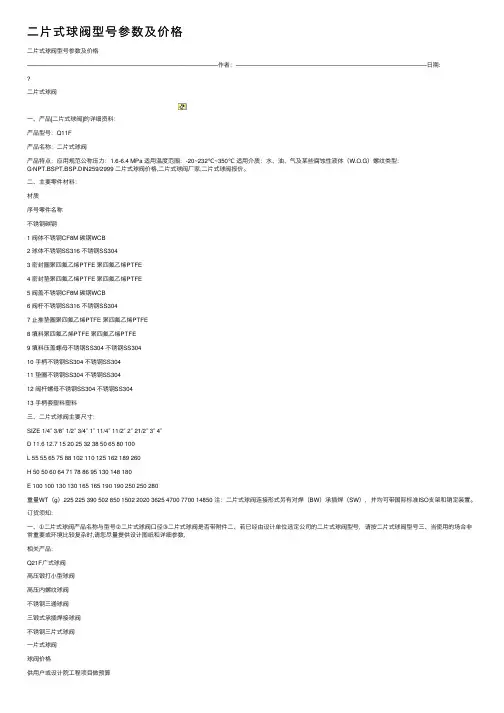

二片式球阀型号参数及价格
⼆⽚式球阀型号参数及价格⼆⽚式球阀型号参数及价格————————————————————————————————作者：————————————————————————————————⽇期:⼆⽚式球阀⼀、产品[⼆⽚式球阀]的详细资料：产品型号：Q11F产品名称：⼆⽚式球阀产品特点：应⽤规范公称压⼒：1.6-6.4 MPa 适⽤温度范围：-20~232℃~350℃适⽤介质：⽔、油、⽓及某些腐蚀性液体（W.O.G）螺纹类型：G·NPT.BSPT.BSP.DIN259/2999 ⼆⽚式球阀价格,⼆⽚式球阀⼚家,⼆⽚式球阀报价。
⼆、主要零件材料：材质序号零件名称不锈钢碳钢1 阀体不锈钢CF8M 碳钢WCB2 球体不锈钢SS316 不锈钢SS3043 密封圈聚四氟⼄烯PTFE 聚四氟⼄烯PTFE4 密封垫聚四氟⼄烯PTFE 聚四氟⼄烯PTFE5 阀盖不锈钢CF8M 碳钢WCB6 阀杆不锈钢SS316 不锈钢SS3047 ⽌推垫圈聚四氟⼄烯PTFE 聚四氟⼄烯PTFE8 填料聚四氟⼄烯PTFE 聚四氟⼄烯PTFE9 填料压盖螺母不锈钢SS304 不锈钢SS30410 ⼿柄不锈钢SS304 不锈钢SS30411 垫圈不锈钢SS304 不锈钢SS30412 阀杆螺母不锈钢SS304 不锈钢SS30413 ⼿柄套塑料塑料三、⼆⽚式球阀主要尺⼨：SIZE 1/4″ 3/8″ 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″ 21/2″ 3″ 4″D 11.6 12.7 15 20 25 32 38 50 65 80 100L 55 55 65 75 88 102 110 125 162 189 260H 50 50 60 64 71 78 86 95 130 148 180E 100 100 130 130 165 165 190 190 250 250 280重量WT（g）225 225 390 502 850 1502 2020 3625 4700 7700 14850 注：⼆⽚式球阀连接形式另有对焊（BW）承插焊（SW），并均可带国际标准ISO⽀架和销定装置。
GRV硬密封球阀样本
3. Flow direction for floating mounted type is uni-directional. Trunnion mounted type is fully bi-directional with double-block-and-bleed c a p a b i l i t y.
H
153 195 213 265 153 195 213 265 168 208.5 244 275 167 208 244 275
单位Unit: mm
H1
165 204 217 235 165 204 217 235 141 167 203 242 141 167 202.5 226
Weight Kg 28 54 84 183 30 60 100 204 32 64 122 267 55 97 162 390
金属 密 封球 阀Metal Seated Ball Valves
固 定 球 阀Trunnion Type
16 填料PACKING
FLEXIBLE GRAPHITE
17 填料 压环GLAND RING A182 F304
18 填料 压盖GALND
A182 F304
材料 MATERAL
A182 F316 INCONEL X-750 A182 F316+STL A182 F316+SFNi A182 F316+STL A182 F304+GRAPHITE FLEXIBLE GRAPHITE A194 2H A193 B7 A182 F316 JIS SUS329J1 FLEXIBLE GRAPHITE A182 F316 A182 F304+GRAPHITE A182 F304 FLEXIBLE GRAPHITE A182 F304 A182 F304
柱塞阀价格表
柱塞阀价格表
产品名称 型号
柱塞阀 U41S-16
柱塞阀 U41S-16C (U41S25C 上浮 10％)
柱塞截止 阀 UJ41H16C (UJ41H25C
通径 (DN) 50 65 80 100 125 150 200 250 300 15 20 25 32 40 50 65 80 100 125 150 200 250 300 20 25 32 40 50 65 80 100 125 150 200 250 300
产品名称 型号
柱塞阀 U41S-40
不锈钢 柱塞阀 U41S-16P U41S-25P
通径 (DN) 15 20 25 32 40 50 65 80 100 125 150 200 15 20 25 32 40 50 65 80 100 125 150 200 250
第1页
单价 (元) 270 300 345 510 585 675 975 2663 1800 2400 3300 4950 525 675 780 975 1350 1905 2250 3450 4650 5850 7650 15000 22500
工洲阀门◇台湾品质 ——引进台湾先进加工检验技术◇为高品质产品提供保证
产品名称 型号
柱塞阀 U11S-16
柱塞阀 U11S-16C U11S-25
不锈钢 柱塞阀 U11S-16P U11S-25P
柱塞阀 U41S-16
通径 (DN) 15 20 25 32 40 50 15 20 25 32 40 50 15 20 25 32 40 50 15 20 25 32 40
咨询热线:021-51875781
57432316
工洲阀门◇台湾品质 ——引进台调节阀－－型号:ZAZP|ZAZN..............................................第53页 气动调节阀－－型号:ZMAP|ZMBP|ZMAN.........................................第54页 调节阀、平衡阀－－型号:T40H|T41H|KPF|T42H|T62H|T47H|T49H|T44H|T940H.......第56页 Y型过滤器、拉竿伸缩过滤器－－型号:GL11H|GL41H|YSTF........................第57页 水力控制阀系列－－型号:100X|200X|300X|400X|500X|600X|700X|800X|900X.......第58页 防污隔断阀－－型号:HS41X..................................................第61页 活塞式电动遥控阀－－型号:J145X|710X|BFM106X...............................第62页 活塞式多功能水泵控制阀－－型号:JD745X|760X|BFDS101X.......................第63页 活塞式泄压阀－－型号:AX742X|730X|BFAX107X.................................第64页 活塞式遥控浮球阀－－型号:F745X|750X|BFH103X...............................第65页 三合一止回阀(多功能控制阀)－－型号:JLH41X.................................第66页 电磁阀－－型号:ZQDF|ZCZP|ZCS|ZCM|ZCZ|ZCK|ZCT|ZCTO|ZCZG|ZCZH|Z.............第67页 自动排气阀－－型号:QB1|QB|CAR|KB|ZP-I|ZP-II|P41X|P42X.....................第69页 衬里阀、衬胶阀－－型号:J41F3|J41F46|G41F3|G41F46|Q41F46|X43F46|D371F46....第70页 针形阀、仪表阀－－型号:J13H\J18H\J19H\J21H\J23H\J24H\J29H\J49H\J91H.......第72页 旋塞阀－－型号:X13W\X13T\X14W\X14T\X43W\X43T\X44W\X44T\BX43W..............第74页 疏水阀－－型号:S15H\S19H\S11H\S41H\S45H\S49H\S44H.........................第75页 API美标阀门...............................................................第76页
高压球阀-Q41N高压球阀
球阀>>高压球阀>>高压球阀产品详细信息球阀系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。
2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。
3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。
4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。
5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。
6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。
7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。
8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。
二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。
2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。
3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。
4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。
⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。
（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。
）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。
管道的最终控制是阀门。
阀门启闭件控制着介质在管道内的流束方式，阀门流道的形状使阀门具备一定的流量特性，在选型管道系统最适合安装的阀门时必须考虑到这一点。
板式球阀-KHP、PKH板式球阀
液压阀门>>液压球阀>>板式球阀产品名称：板式球阀产品型号：KHP、PKH产品口径：DN6-50产品压力： 1.0-50.0Mpa产品材质：铸钢、不锈钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
工作压力1.0Mpa-50.0Mpa。
工作温度：-196℃-650℃。
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
驱动方式：手动、气动、液动、电动。
产品详细信息KHP(PKH)系列板式球阀图形符号型号说明①系列代号：KHP（PKH）系列板式球阀②公称通径：6、10、16、20、25、32、40、50mm③阀体材料：1-钢④球体材料：1-钢、2-黄铜⑤工作温度：1、-25～＋100℃2、-30～＋170℃⑥其他密封：2-丁晴橡胶、4-氟橡胶⑦手柄形式：01-铝质直柄02-铝质曲柄03-铸锌直柄04-铸锌曲柄05-钢质直柄06-钢质曲柄09-不带手柄⑧设计序号：由生产商定外形尺寸尺寸表简略型号DN LW L L1 L2 L3 L4 L5 L6 L7 B B1 KHP-06 06 06 64 8.5 17.5 59 25 8.5 35 35 40 27 KHP-10 10 9.5 77 7.5 27.5 70 29 10 44 55 55 40 KHP-16 16 16 110 8.5 41.5 100 43 17 58 83 60 45 KHP-20 20 20 126 10 48.5 117 54 20 69 97 70 51 KHP-25 25 23.5 145 10 57.5 135 64.5 24 81 115 80 60 KHP-32 32 30 177 12 68 165 75.5 29 96 136 100 78 KHP-40 40 38 200 30 56 185 80 30 112 112 130 95 KHP-50 50 48 245 38 68 220 106 38 136 136 149 112简略型号SW1 SW2 H H1 H2 D D1 D2 D3 A S O 形圈KHP-06 09 22 37.5 30 7 6.6 11 6 11.7 1.6 23 8×2 KHP-10 09 30 58 40 8.5 9 13 9.5 15 2 31 10×2.6 KHP-16 09 41 72.5 52 11 9 13 16 25 2 43 20.29×2.62 KHP-20 12 41 88.5 60 11 10.5 16.5 20 30 2.5 50 23.39×3.53 KHP-25 12 46 97.5 65 11 10.5 17 23.5 35 2.5 55 28.17×3.53 KHP-32 14 55 118.5 80 12 13 19 30 40 2.5 67 32.92×3.53超高压截止阀是高压截止阀的一种。
高压球阀-KHB、BKH、KHM、MKH高压球阀
16kg铸钢WCB
25kg铸钢
WCB
铸钢
WCB
不锈钢
CFB
铸钢
WCB
不锈钢
CFB
DN15
/
165
165
150
270
180
360
DN20
/
180
180
157.5
300
195
420
DN25
/
210
210
165
345
217.5
495
DN32
/
270
270
240
510
285
660
DN40
/
300
300
口径
4Ni
8Ni
重量市斤
316
316L
普料
DN15
142.5
172.5
7.5
270
292.5
112.5
DN20
150
210
9.75
285
307.5
127.5
DN25
180
232.5
12
307.5
337.5
150
DN32
240
307.5
17.25
517.5
555
165
DN40
307.5
382.5
20.25
149
84
75
101
37.5
84
12
14
60
KHB-M60×2
315
40
38
45
M60×2
22
174
91
85
112
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Q41H金属硬密封球阀
用户使用手册
浙江欧尼特阀门有限公司
Q41H金属硬密封球阀产品特点
1，手动浮动球阀的开关指示
球体、阀杆、手柄是阀门的运动部件，是一个装配单元，阀杆头部采用扁方结构。
能从手柄所处位置很容易辨出阀门是处于开或关的位置。
当手柄或阀杆扁方与管道轴线平行时，阀门处于开启位置；当手柄或阀杆扁方与管道轴线垂直时，阀门处于关闭位置。
2，阀门锁定装置（可选）
为防止误操作阀门，本公司球阀在设计时加装带锁孔定位片可满足用户的工艺要求，在阀门全开或全关位置可以锁定阀门。
3，阀杆防飞出结构
当介质通过阀门，阀体中腔的压力可能将阀杆推出。
为防止这种情况发生，在阀杆下部设置一凸台结构。
这样即使火灾时，填料，止推轴承被烧损或其他原因引起填料等损坏，阀体内的介质压力将使阀杆凸台与阀体上密封紧密接触，防止介质大量从损坏的填料部位处泄露。
4，防静电装置
当操作阀门时，由于球体和聚四氟乙烯等非金属材料阀座之间摩擦，会产生静电电荷并聚积在球体行。
为防止产生静电火花，特在阀门上设置防静电装置，把产生的静电导出（详细说明请联系本公司业务员）。
5，防火结构
本公司浮动球阀阀座采用独特结构，当发生火灾时，非金属密封面材料烧毁时，金属环利用弹簧的弹力推动阀座与球体吻合密封，从而阻止火势蔓延和介质外流。
（防火结构设计符合API607，JB/T6899和BS755）
6，中部法兰无外漏结构
阀体与左体的连接部位是靠垫片密封，为防止由于火灾、高温或震动等因素引起的该处密封泄露，特设计为阀体与左体金属金属接触，形成止口法兰，保证无外漏。
7，自动泄压结构
当滞留在阀门中腔的介质由于管道系统压力或介质温度等因素引起的变化，从而出现中腔压力异常升高时，中腔介质能依靠本身的推力推动阀座而自动泄压，从而确保阀门的安全。
Q41H金属硬密封球阀性能规范
Q41H金属硬密封球阀主要零件材料
Q41H金属硬密封球阀压力范围
Q41H金属硬密封球阀主要外形连接尺寸及重量
PN1.6 MPa主要连接尺寸及重量
PN2.5 MPa主要连接尺寸及重量
PN4.0 MPa主要连接尺寸及重量
PN6.4 MPa主要连接尺寸及重量
球阀的安装事项
1)取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
2)安装前应按规定的信号(电或气)进行整机测试(防止因运输产生振动影响使用性能)，合格后方可上线安装(接线按电动执行机构线路图)。
3)准备与管道连接前，须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。
4)在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
5)本类阀应安装在管道的水平方向或垂直方向。
6)安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
7)与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
球阀的维修事项
拥有较长的使用寿命和免维修期，将依赖以下几个因素：正常的工作条件、保持和谐的温度/压力比，以及合理的腐蚀数据
注意：
●球阀在关闭状态下，阀体内部依旧存在受压流体
●维修前，解除管线压力并使阀门处于打开位置
●维修前，断开电源或气源
●维修前，将执行机构与支架脱离
●必须先查明球阀上、下游管道确已卸除压力后，才能进行拆卸分解操作
●分解及再装配时必须小心防止损伤零件的密封面，特别是非金属零件，取出O型圈时宜使用专用工具
●装配时法兰上的螺栓必须对称、逐步、均匀地拧紧
●清洗剂应与球阀中的橡胶件、塑料件、金属件及工作介质(例如燃气)等均相容。
工作介质为燃气时，可用汽油(GB484-89)清洗金属零件。
非金属零件用纯净水或酒精清洗
●分解下来的单个零件可以用浸洗方式清洗。
尚留有未分解下来的非金属件的金属件可采用干净的细洁的浸渍有清洗剂的绸布(为避免纤维脱落粘附在零件上)擦洗。
清洗时须去除一切粘附在壁面上的油脂、污垢、积胶、灰尘等
●非金属零件清洗后应立即从清洗剂中取出，不得长时间浸泡
●清洗后需待被洗壁面清洗剂挥发后(可用未浸清洗剂的绸布擦)进行装配，但不得长时间搁置，否则会生锈、被灰尘污染
●新零件在装配前也需清洗干净
●使用润滑脂润滑。
润滑脂应与球阀金属材料、橡胶件、塑料件及工作介质均相容。
工作介质为燃气时，可用例如特221润滑脂。
在密封件安装槽的表面上涂一薄层润滑脂，在橡胶密封件上涂一薄层润滑脂，阀杆的密封面及摩擦面上涂一薄层润滑脂
●装配时应不允许有金属碎屑、纤维、油脂(规定使用的除外)灰尘及其它杂质、异物等污染、粘附或停留在零件表面上或进入内腔
1)、填料处得再锁紧
若填料处有微泄发生，须再锁紧阀杆螺母。
注意：不要锁太紧，通常再锁1/4圈～1圈，泄露即会停止。
2)、更换阀座和密封件
A)、拆卸
使阀处于半开位置，冲洗、清除阀体内外可能存在的危险物质。
关闭球阀，拆掉两边法兰上的连接螺栓和螺母，然后将阀由管线上完全移除。
依序拆卸驱动装置-执行机构、连接支架、防松垫圈、阀杆螺母、蝶形弹片、格南、耐磨片、阀杆填料。
拆卸体盖连接螺栓和螺母，将阀盖与阀体分离，并拿掉阀盖垫圈。
确认阀球在“关断”位置，这可以将其较容易的从阀体拿出，随后取出阀座。
由阀体中孔向下轻推阀杆直到完全取出，然后取出O型圈及阀杆下填料。
注意：请谨慎操作，以避免擦伤阀杆表面及阀体填料函密封部位。
B)、重新组装
清洗和检查拆下零件，强烈推荐用备用零件包更换其阀座及阀盖垫圈等密封件。
按拆卸的相反顺序进行组装。
用规定的扭矩，交叉锁紧法兰连接螺栓。
用规定的扭矩，锁紧阀杆螺母。
安装执行机构后，输入相应的信号通过旋转阀杆带动阀芯旋转，使阀门至打开和关闭位置。
如有可能，请在回装管道前，按相关标准对阀进行压力密封测试和性能测试。
