电磁操作机构常见故障处理
简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。
文档可直接下载或修改，使用时请详细阅读内容。
目前，临汾供电分公司10kV断路器操作机构，以采用CD10电磁操作机构为主。
电磁操作机构的优点是结构简单，零部件数量少(约为120个)。
工作可靠，制造成本低，但其缺点是合闸线圈消耗的功率太大，操作机构的故障率也相对较高，且断路器操作机构时常出现突发性故障。
为帮助运行人员掌握断路器操作机构故障的处理方法，下面将根据常用断路器操作机构故障的不同类型，对故障的原因进行分析，提出探讨性处理方案。
1机构拒绝合闸的故障现象分析
1.1电气回路故障
(1)首先应检查操作电源的电压值，如不符合，则应先调
整，然后进行合闸。
其一般故障分析如下：
·当控制开关的把手置于合闸，而信号灯不变化合不上闸，此时应认为在合闸回路没有电压，可能是由于合闸回路断线或保险熔断等原因所致。
·绿灯熄灭后又重新点亮，可能是电压不足，以致操作机构未能将断路器的提升杆正常提起，或是操作机构机械部分有故障和调整不正确。
·绿灯已灭，红灯亮后又灭，则说明断路器合上后，但因机械故障，维持机构未能保持。
应注意，在操作电压过高时也会发生这种现象，即操作机构在合闸时发生强烈的冲击而不能保持。
(2)合闸接触器HC不起动；其原因可能为控制保险熔断或接点接触不良、或未接通、HC或HQ的线圈断线或二次回路断线等。
如遇此种情况，可用万用表迅速测量，并通过
分析、判断，找出故障点进行处理。
(3)合闸接触器HC起动，而断路器未动作，其原因可能是操作保险熔断、HC接点被消弧罩卡住、合闸线圈断线、合闸保险熔断。
(4)合闸接触器HC起动，断路器动作而未合上，除机械原因外，还可能是直流电压低，二次回路混线（不该接通的却接通了）把跳闸回路接通、或操作不当把手返回太早等原因造成的。
1.2机械故障主要有以下几种情况
·由于调整不当，跳闸后机械传动装置的各轴不能复归原位；
·合闸铁心钢套卡涩、铁心顶杆太低冲力不足、铁心顶杆太长，合闸终期吸力不足等；
·断路器提升机构有卡涩扭动现象；
·DL辅助连接点打开过早，造成机构跳跃。
若断路器合闸后又立即跳闸，除电气回路故障外，可能是跳闸铁心卡住，使机构没有复位。
跳闸铁心卡住的原因是由于钢套变形、顶盖弯曲或缺少隔磁垫。
也可能是有剩磁使铁心不能复位。
2机构拒绝分闸的故障现象及分析
(1)断路器在合闸位置，红灯不亮，断路器不跳闸，此时认为操作电压接点断线或是保险熔断，此时应更换保险，恢复断线；
(2)断路器在合闸位置，红灯亮，断路器不跳闸，检查跳闸回路是否完好，跳闸线圈是否完好，若断线应及时更换处理；
(3)发生事故时继电保护动作，跳闸线圈动作，断路器拒
跳，除机械原因外，可能是操作电源电压低，分闸线圈电阻增加，如遇此种情况应迅速作出相应处理。
(4)主要机械故障一般为：分闸顶杆变形，分闸时存在卡涩现象，分闸力降低；分闸顶杆变形严重，分闸时卡死。
3在运行中，保护没有动作，而机构自动脱扣跳闸
此种故障一般是由于操作机构的机械部分故障造成。
其故障原因：
·机械部分：止钉位置高，维持机构的支架与滚轮扣合太少，或支架前脚未落实，脱扣板或脱扣小滚轮扣入太浅；
·电气部分：二次回路混线或红灯回路短路，如"7"和37回路中的电缆绝缘损坏短路。
这里填写您的企业名字
Name of an enterprise。
电磁操作机构常见故障处理
电磁操作机构常见故障处理电磁操作机构是一种通过电磁作用实现力矩输出的装置。
它具有结构简单、实现方便等优点，被广泛应用于机械、电子、信息等领域。
但是，由于长期使用或其他原因，电磁操作机构也会出现一些故障。
下面我们将介绍一些常见的故障及其处理方法。
故障一：电磁操作机构无法动作处理方法：1.检查电源：首先检查电磁操作机构的供电电源是否正常，电源电压是否符合要求。
如果电源正常，就需要检查电磁铁的接线是否正确。
2.检查控制信号：检查控制信号线是否有问题，如信号线是否接触不良、信号线是否断开等等。
如果信号线没有问题，那么就需要检查控制设备是否正常工作。
3.检查电磁铁：如果电源和信号都正常，那么可能是电磁铁本身出现问题。
可以检查电磁铁的绝缘情况、线圈是否有短路等问题。
故障二：电磁操作机构工作失效处理方法：1.检查机械部分：首先检查机械部分是否正常，如传动部分是否卡死、摩擦阻力是否增大等。
可以通过检查机械零部件是否磨损、润滑情况是否良好来判断。
如果出现问题，需要及时进行维护和更换。
2.检查电磁铁：如果机械部分正常，就需要检查电磁铁是否工作正常。
可以通过测量电磁铁的线圈电阻和绝缘情况来判断。
如果发现电磁铁线圈电阻异常或绝缘不良，需要进行修理或更换。
3.检查控制信号：若电磁铁正常，就需要检查控制信号是否正确。
可以通过测量控制信号的电压和电流来判断。
如果控制信号不正确，需要检查控制设备和控制电路是否正常。
故障三：电磁操作机构工作不稳定处理方法：1.检查电源：首先检查电源是否稳定，包括电压波动和电源线的接触情况等。
可以通过使用示波器进行监测来判断。
2.检查控制信号：检查控制信号是否稳定。
可以通过示波器或多用表进行监测，判断信号的稳定性和准确性。
3.检查机械部分：若电源和信号都稳定，就需要检查机械部分是否存在问题。
可以通过检查传动部分是否松动、机械耦合件是否磨损等来判断。
如果有问题，需要进行维护和调整。
4.检查电磁铁：最后需要检查电磁铁本身是否存在问题。
35KV变电站现场运行规程
35KV变电站现场运行规程自己看啊2.1 电气设备的状态2.1.1 操作任务是将系统〔或设备〕由一种状态转变为另一种状态。
设备状态可分为：2.1.1 .1 运行状态2.1.1 .2 热备用状态2.1.1 .3 冷备用状态2.1.1 .4 检修状态2.2 调度管理2.2.1 监控、操作人员、变电站留守人员必须服从电网统一管理和统一调度，严守调度纪律，服从调度指挥。
2.3.2 所有电气操作必须执行以下要求：2.3.2 .1 只有当值操作人员有权进行倒闸操作。
在事故处理或特殊检修时方允许非当值操作人员进行指定项目的操作。
2.3.2 .2 修试人员只能进行被修试设备的手动操作，需要进行不带一次电压的电动操作时，须由当值操作员进行，并在工作结束后恢复原来状态，严格执行设备验收传动试验制度。
2.3.2 .3 变电站的一切倒闸操作应由两人操作。
操作队副职操作，正值监护。
2.3.2 .4 倒闸操作应根据《电业安全工作规程》〔发电厂及变电站部分〕及省、市公司的有关规定进行，正确使用安全工器具。
2.3.2 .5 操作时，不得做与操作无关的工作和交谈。
若听到调度电话铃声，操作人员应立即停止操作，接听调度电话。
2.3.2 .6 更改继电保护及自动装置定值应根据“继电保护及自动装置定值通知单”和调度指令进行，并严格执行整定流程。
自己看啊2.3.2 .7 监控、操作人员在接受调度指令时，应启用录音电话，互报单位和姓名，严格执行发令、复诵、录音、汇报和记录制度，并使用统一的调度术语和操作术语，发令、受令双方应明确发令时间和完成时间，以表示操作的开始和终结，并将时间记入值班记录簿内。
2.3.2 .8 调度同时预发两个及以上的操作任务时，必须按各个任务的操作程序依次进行操作，不得几个任务同时操作。
2.3.2 .9 操作中如发生事故或异常情况时，应立即终止操作，并报告调度，经调度同意后，才能继续进行操作。
2.3.3 变电站的倒闸操作一般应正确掌握以下十二步骤：2.3.3 .1 接受调度预发任务票2.3.3 .2 查对模拟图板填写操作票2.3.3 .3 审查发现错误应重新填票2.3.3 .4 对操作进行预想2.3.3 .5 调度正式发令操作2.3.3 .6 模拟操作2.3.3 .7 逐项唱票并核对设备名称编号2.3.3 .8 操作并逐项勾票2.3.3 .9 检查设备并使系统模拟图与设备状态一致2.3.3 .10 向调度汇报操作任务完成2.3.3 .11 做好记录签销操作票2.3.3 .12 复查评价、总结经验。

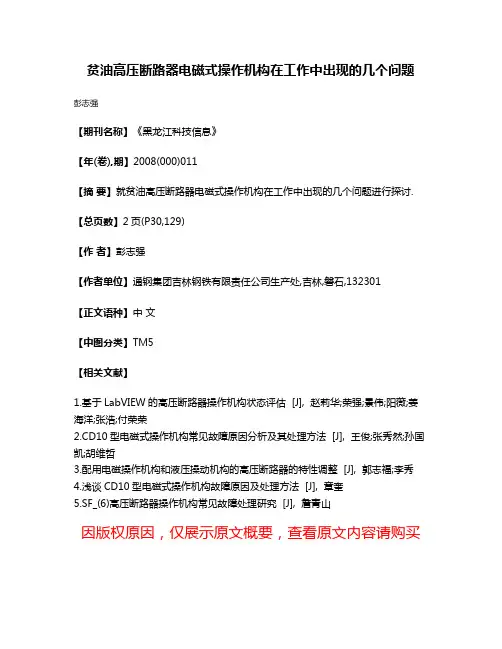

贫油高压断路器电磁式操作机构在工作中出现的几个问题
贫油高压断路器电磁式操作机构在工作中出现的几个问题彭志强
【期刊名称】《黑龙江科技信息》
【年(卷),期】2008(000)011
【摘要】就贫油高压断路器电磁式操作机构在工作中出现的几个问题进行探讨.【总页数】2页(P30,129)
【作者】彭志强
【作者单位】通钢集团吉林钢铁有限责任公司生产处,吉林,磐石,132301
【正文语种】中文
【中图分类】TM5
【相关文献】
1.基于LabVIEW的高压断路器操作机构状态评估 [J], 赵莉华;荣强;景伟;阳薇;姜海洋;张浩;付荣荣
2.CD10型电磁式操作机构常见故障原因分析及其处理方法 [J], 王俊;张秀然;孙国凯;胡维哲
3.配用电磁操作机构和液压操动机构的高压断路器的特性调整 [J], 郭志福;李秀
4.浅谈CD10型电磁式操作机构故障原因及处理方法 [J], 章奎
5.SF_(6)高压断路器操作机构常见故障处理研究 [J], 詹青山
因版权原因，仅展示原文概要，查看原文内容请购买。
电气常见的电气故障及处理（内容有点多，但是很全很细）
电气常见的电气故障及处理（内容有点多，但是很全很细）(1).电动机不起动1.电源未接通：检查开关、控制保险，各对触点及电动机引出线头。
2.绕组断路：将断路部位加热到绝缘等级所允许的温度.使漆软化，然后将断线挑起，用同规格线将断掉部分补焊后，包好绝缘，再经涂漆，烘干处理。
3.绕组接地或相间、匝间短路：处理办法同上，只是将接地或短路部位垫好绝缘，然后涂漆烘干。
4.绕组接线错误：核对接线图，将端部加热后重新按正确接法接好（包括绑扎、绝缘处理及涂漆）5.开关跳闸或熔断器熔体烧断：查出原因，排除故障、按电动机规格配新熔体。
6.绕线转子电动机启动误操作：检查集电环短路装置及起动变阻器位置，启动时应先串接变阻器，启动完成后再接短路装置。
7.过电流继电器整定值太小：适当调高。
8.控制设备接线错误：校正接线。
(2).电动机接入电源后，断路器跳闸或熔断器熔丝被烧断1. 单相启动：检查电源线，电动机引出线，熔断器，开关触点，找出断线或假接故障后进行修复。
2.定、转子绕组接地或短路：纠正错误。
3.电机负载过大或被卡住：将负载调至额定值，并排除被拖动机构故障。
4.熔体额定电流过小：熔体对电动机过载不起保护作用，一般应按下式选择熔体，熔体额定电流＝堵转电流/2～3即可。
5.绕线转子电动机所接的起动电阻太小或被短路：消除短路故障或增大起动电阻。
6.电源到电机之间的连接电缆线短路：检查短路点后进行修复。
(3)电动机通电后，电机不起动，嗡嗡响1. 改极重绕后槽配合选择不当：选择合理绕组形式和绕组节距；适当车小转子直径；重新计算绕组参数。
2. 定、转子绕组短路：查明断路点进行修复；检查绕线转子电刷与集电环接触状态，检查启动电阻是否断路或电阻过大。
3. 绕组引出线始末短接错或绕组内部接反：在定子绕组中通入直流，检查绕组极性(用指南针）判定绕组首末端是否正确。
4.电动机负载过大或被卡住：检查设备，排除故障。
5.电源未能全部接通：更换熔断的熔体；紧固接线柱松动的螺钉；用万用表检查电源线断线或假接故障，然后修复。
ASCO防爆电磁阀不动作的故障排除和原因
ASCO防爆电磁阀不动作的故障排出和原因全部的阀门都有故障的不安全，当然电磁阀也不例外，所以下面来分析电磁阀的故障之一：无动作。
电磁阀不动作的原因及排出方法如下：ASCO防爆电磁阀的故障将直接影响开关阀和调整阀的动作。
常见故障包含电磁阀不动作，应从以下几个方面进行检查：（1）ASCO防爆电磁阀接头松动或脱落，电磁阀不能通电，接头可以拧紧。
（2）假如电磁阀线圈烧坏，可以拆下电磁阀的接线，用万用表测量。
假如存在断路，则电磁阀线圈烧坏。
ASCO防爆电磁阀原因是线圈受潮，导致绝缘不良和漏磁，造成线圈电流过大而燃烧，所以要防止雨水进入电磁阀。
另外，假如弹簧过硬，反作用力过大，线圈匝数过小，吸力不足，线圈会烧坏。
在紧急情况下，正常运行时，可将线圈上的手动按钮从“0”位置转到“1”位置，使阀门打开。
（3）ASCO防爆电磁阀卡住。
滑套与电磁阀阀芯搭配间隙很小（小于0.008mm），一般为单个总成。
当有机械杂质或润滑油太少时，容易卡死。
钢丝可以穿过头部的小孔使其反弹。
根本的解决方法是拆下电磁阀，取出阀芯和阀芯套，用CCI4清洗，使阀芯在阀芯套内敏捷移动。
拆卸时注意各部件的装配次序和外部接线位置，以便正确地重新装配和接线，检查油雾雾化器喷油孔是否堵塞，润滑油是否充分。
（4）空气或液体的泄漏。
漏气会造成气压不足，使强制阀难以开启和关闭。
原因是密封垫损坏或滑阀磨损，导致多个空腔窜气。
在处理切换系统ASCO防爆电磁阀故障时，应选择适当的时间，当电磁阀失电时应进行处理。
假如不能在开关间隙内进行操作，则可以暂时停止开关系统并冷静地进行操作。
跟随着气动式技术性在日常日常生活和工业生产中普遍的运用，电磁阀做为气动式液压掌控系统中关键的实行元器件被很多地应用。
文中对电磁阀中的在其中一种即三位五通电磁阀在具体工作情形下的选择开展了简单的认真介绍。
一、三位五通电磁阀的界定ASCO防爆电磁阀说白了，有三个工作中位置，五个口。
三个位置就是指电磁阀的阀芯有三个位置。

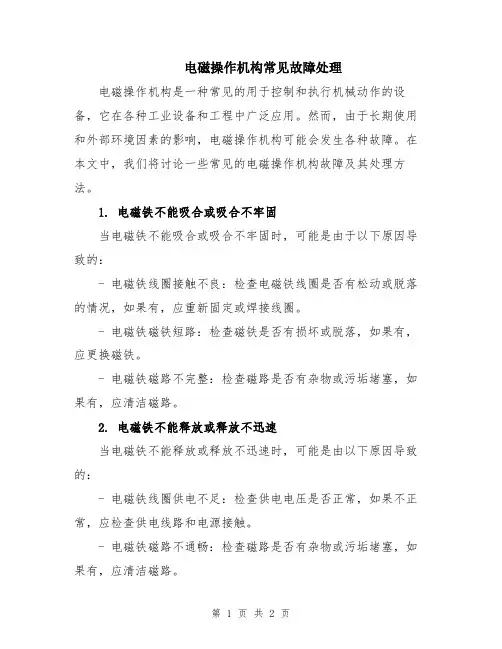

电磁操作机构常见故障处理
