风扇的电路图
维修电工第二章3.4电风扇电路维修课件
？因为人体的体表有大量的汗液，当电风扇工作起
来以后，室内的空气会流动起来，所以就能够促进
汗液的急速蒸发，结合“蒸发需要吸收大量的热量
”，故人们会感觉到凉爽。
7
电风扇的分类
• 按用途分类：扇风风扇、排气风扇。 • 按安装方式分类 ：吊扇 、台扇、壁扇、落地
扇。 • 按电动机结构分类 ： 电容式与罩极式 • 按功能分类 ：有可摇头与不摇头 ；有定时与
25
单相异步电动机知识
常用起动方法是裂相起动。在定子上另
装一套起动绕组，使之与工作绕组在空
间上互差90°电角度。起动绕组与电容
(或电阻)串联后再与工作绕组并联于同
一电源上，如图所示。适当选择串入电
容C的大小，可以使起动绕组中电流IB 超前于工作绕组中电流IA约90°相角。 这样两绕组磁动势可以在气隙中形成一
29
总结: 定子--两相绕组+铁芯+绝缘材料 转子—转子铁芯+铝压铸鼠笼 由两相绕组在气隙中形成旋转磁场,转子导条感生电势产生电流,电 流和磁场作用产生作用力使转子旋转,由于转子旋转速度低于旋转 磁场的速度,所以叫异步电动机
30
单相异步电动机工作原理
1、工作原理：
为了能产生旋转磁场，利用启动绕组中串联电容实现分相，其接
19
揿拨式摇头机构如图7-6所示。
20
电风扇控制部分
调速开关
• 琴键开关是 目前最普遍的 一种调速开关 ，如图7-10所 示。
21
旋转开关结构 示意图如图7-11
电抗器的外形 如图7-9所示。
24
单相异步电动机知识
一、工作原理(单绕组异步电动机) 单相异步电动机定子上一般有两个绕组：起动绕组、工作绕组 ，两绕组在空间上相距90度电角度。转子是笼型结构。
直流无刷风扇电路
直流无刷风扇电路Last revision on 21 December 2020直流无刷风扇电路微型直流电机在家用电器中应用很广，尤其在计算机中广泛采用直流电机进行排风降温，这种新型的直流风扇采用无刷结构，克服了传统换向器式（有刷）电机易磨损、噪音大、寿命短等缺点。
据实物绘制的几种风扇电路，如附图所示。
其中图１为电源风扇电路；图２为显卡风扇电路；图３为ＣＰＵ风扇电路。
图１中Ｌ１、Ｌ２为风扇无刷电动机的电枢绕组。
ＩＣ为霍尔器件，其{1}脚为电源正端；{2}脚为电源负端；{3}脚为输出端；当其{3}脚输出高电平时，三极管ＴＲ１导通，Ｌ１被接通（同时ＴＲ１ｃ极呈低电平，ＴＲ２截止）；当ＩＣ{3}脚输出低电平时，ＴＲ１截止，其ｃ极呈高电平，ＴＲ２导通，Ｌ２被接通。
如此循环不已，Ｌ１、Ｌ２轮流通电形成旋转磁场而使无刷电机旋转，带动风扇工作。
图２、图３电路的工作原理与上述相同。
由于ＣＰＵ等工作温度高，风扇工作环境温度高，最常见的故障现象为润滑油干涸，出现很大的噪音，也影响风扇工作。
这可揭开风扇有标签的一面，加几滴润滑油即可；另一种故障现象为晶体管损坏，可揭开标签，去掉内卡圈，拆开后更换相同的晶体管即可。
电脑及电子设备冷却风机用的大多是直流无刷电机，现解剖一个通过实物讲一下工作原理。
下面是解剖照片。
以上是实物解剖。
根据实物测绘电路原理图如下：直流无刷电机是同步电机的一种，也就是说电机转子的转速受电机定子旋转磁场的速度及转子极对数(P)影响：N=120f / P。
在转子极对数固定情况下，改变定子旋转磁场的频率就可以改变转子的转速。
直流无刷电机即是将同步电机加上电子式控制(驱动器)，控制定子旋转磁场的频率并将电机转子的转速反馈至控制中心反复校正，以期达到接近直流电机特性的方式。
也就是说直流无刷电机能够在额定负载范围内当负载变化时仍可以控制电机转子维持一定的转速。
直流无刷电机为了能转动，必须使定子线圈的磁场和转子永久磁体的磁场之间始终存在一定的角度。
BA8206BA4L_红外遥控电风扇电路
本文介绍一种全功能红外遥控的电风扇电路，有正常风、自然风、睡眠风三种功能，控制自动摇头、0?5～7?5 小时的定时关闭功能，并且还有一个独立的夜间微光照明灯，制作
容易，使用很方便。 电路原理：接收电路如图 1，从电路图中我们可以看出，其核心部件就是一个具有红外接收放大、解码、自动控制、手动操作、LED 发光管工作状态指 示、定时关机指示设定于一体的集成电路。使得该电路外围元件较少，且十分简单、安装方便。220?经 F、D1、R1、R2 降压限流。由 D2、D3、C2、D4 稳压形成＋5V 的直流提 供给 IC1(BA8206)的脚、脚和红外接收头(AX889W)。红外接收头的 2 脚将红外接收头的信号输送到 IC1 的 2 脚，经解码后去控制各种动作。每次功能的操作都由 HD(?22mm 压 电蜂鸣片)发出声响以提醒操作。印刷电路板如图 2(本文从略)。 操作说明：A1～A5 分别为接收板上的手动微型轻触开关，A1 为关机开关，它能切断风扇功能、摇头和已经 设定的 0?5～7?5 小时关机时间，并能记忆关机前的运行方式，但定时方式和睡眠方式不被记忆，不能控制彩灯的开、关。A2 为定时关机的设定开关，每按动一次可分别设定 0?5、 1、2、4 小时的累计定时，并由相对应的发光二极管指示时间的进度，最大可设定为 7?5 小时。A3 为开机和风扇速度调整开关。A4 为风扇摇头开关。A5 为彩灯开关，它的开、 关是不受 A3 开关控制而独立操作的。 红外遥控器：电路原理图见图 3，它是一个由编码器(BA5104)和红外发射电路组成的。经对应开关发出的遥控指令，由脚输出到 Q1 经放大后驱动 D1 发出经编码后的红外遥控信号。遥控器上由六个键组成，除了接收电路板上的五个控制功能键外，另增加了一个风类键，按该键即可改变风扇由正常风－自然 风－睡眠风－正常风的方式循环(在接收板上是没有风类键的，如果需要增加，可在 IC1 的第 6 脚与 A1、A2、A3 的公共端之间接入一开关，以实现手动操作改变风类方式)，由 于遥控器采用 7 号电池使得体积较小，印刷板图见图 4(本文从略)。 电路的安装及检修：接收电路印刷电路板见图 2(本文从略)，元件选择时应注意以下几点：(1)F 为 1A 的 保险，不可省略。(2)R2 和 R3 的功率应不小于 3W，安装位置应远离其它元件并使其悬空，以确保其散热空间。(3)A1～A5 应采用小型轻触开关。(4)Q1～Q5 采用双向可控硅 1A/400V 就可以。(5)其它电阻、电容可用小功率的，按电路参数即可。(6)应注意红外接收头的窗口保持足够的接收空间。 在接收电路中易损件主要是 F、R2 和 R3、D1、D4、C5、 Q1～Q4，一旦发生风扇线圈短路或转子卡死，就可能烧毁这些元件。当遥控功能失效时，应首先检查 F 是否烧坏，操作接收板上的 A1～A5 是否起作用，其次就应检查 IC1 第和 脚之间是否为＋5V，如果不对则检查 C1、C2 是否击穿，测量 D2、D3 的两端是否为 3?3V 或被击穿，红外接收头(DY1)是否有输出等，一般情况下最易损坏，一旦发射遥控距离变短或失灵时，应首先检查电池是否用完，其次再检查 D1、Q1、C1、C2、C3、Z1 等。
电风扇详细电路图
第 2章 电 风 扇
• 无级调速一般采用双向晶闸管VTH作为风扇电动机的 开关, 通过改变VTH的控制角α，使VTH输出电压发生改变， 达到调节电动机转速的目的。图2-11所示为无级调速电原 理图。
2.3 电风扇控制电路分析
2.3.1 电抗器调速电路
•
电抗器调速典型电路如图2-12所示，由电风扇电动机、 电抗器、调速开关、定时器、电容器、指示灯等组成。
•
底座一般做成圆形或长方形的金属体,以构成一定 的重量,来维持落地扇的稳定性。
•
5.控制部分
•
•
台扇的控制操作器件大都安装在底座的面板上，如调速开关， 定时开关等。
1）调速开关。普通台扇的调速开关一般采用琴键开关，用 来调节电机的转速。琴键开关一般为四档或五档两种。琴键开关 主要由键架、键杆、键功能滑块与键触点、开关等构成。琴键的 自锁、互锁、复位功能通过键杆与不同功能滑块面的相互作用而 完成。
•
2.1.3 电风扇的主要技术指标
• • 1.输出风量 输出风量是指电风扇在额定电压、额定频率与最高转 速挡运转的条件下，每分钟输出的最小风量，单位是m3 ／min。
•
•
2.使用值
使用值是指电风扇在额定电压、额定频率与最高转速 挡的条件下，每分钟每瓦输出的最小风量，单位是m3 ／ (min.w)，它的大小是衡量电风扇性能的重要指标。 3.启动性能 电风扇在额定电压、额定频率的条件下，应启动灵敏， 在3～5s内达到全速运转，且运转平稳，风压均匀。
遥控电扇电原理图

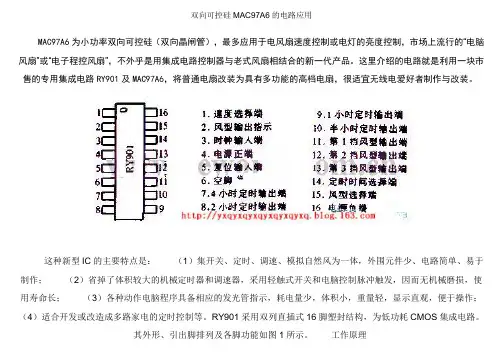

双向可控硅MAC97A6的电路应用MAC97A6为小功率双向可控硅（双向晶闸管），最多应用于电风扇速度控制或电灯的亮度控制，市场上流行的“电脑风扇”或“电子程控风扇”，不外乎是用集成电路控制器与老式风扇相结合的新一代产品。
这里介绍的电路就是利用一块市售的专用集成电路RY901及MAC97A6，将普通电扇改装为具有多功能的高档电扇，很适宜无线电爱好者制作与改装。
这种新型IC的主要特点是：（1）集开关、定时、调速、模拟自然风为一体，外围元件少、电路简单、易于制作；（2）省掉了体积较大的机械定时器和调速器，采用轻触式开关和电脑控制脉冲触发，因而无机械磨损，使用寿命长；（3）各种动作电脑程序具备相应的发光管指示，耗电量少，体积小，重量轻，显示直观，便于操作；（4）适合开发或改造成多路家电的定时控制等。
RY901采用双列直插式16脚塑封结构，为低功耗CMOS集成电路。
其外形、引出脚排列及各脚功能如图1所示。
工作原理典型应用电路如图2所示（[url=/ad/ykkz/fsdlkz.rar]点击下载原理图[/url] ）。
市电220V 由C1、R1降压VD9稳压，经VD10、C2整流滤波后, 提供5V－6V左右的直流电源作为RY901IC组成的控制器电压。
在刚接通电源时，电脑控制器暂处于复位（静止）状态，面板上所有发光二极管VD1－VD8均不亮，电风扇不转。
若这时每按动一次风速选择键SB3，可依次从IC的11－13脚输出控制电平（脉冲信号），经发光管VDl－VD3和限流电阻R2－R4，分别触发双向晶闸管VS1－VS3的G极，用以控制它的导通与截止，再经电抗器L进行阻抗变换，即可按强风、中风、弱风、强风……的顺序来改变其工作状态，并且风速指示管VD1－VD3（红色）对应点亮或熄灭；当按风型选择键SB4，电风扇即按连续风（常风）、阵风（模拟自然风）、连续风……的方式循环改变其工作状态，在连续风状态下，风型指示管VD4（黄色）熄灭，在阵风状态下，VD4闪光；当按动定时时间选择键SB2，定时指示管VD5－VD8依次对应点亮或熄灭，即每按动一次SB2，可选择其中一种定时时间，共有0.5、l、2、4小时和不定时5种工作方式供选择。

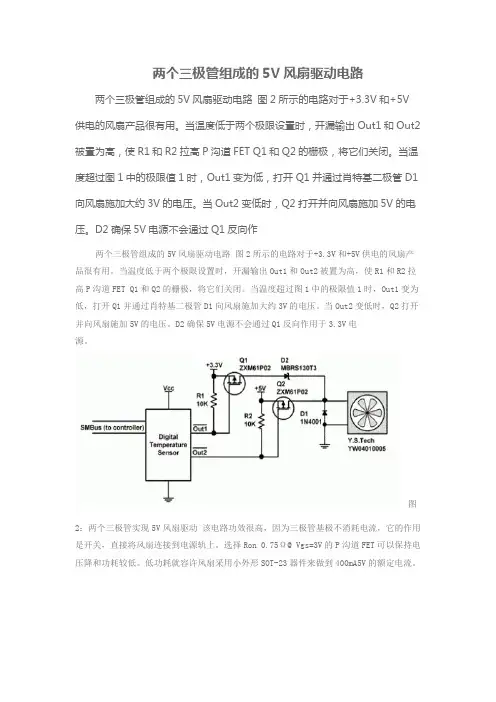

两个三极管组成的5V风扇驱动电路
两个三极管组成的5V风扇驱动电路两个三极管组成的5V风扇驱动电路图2所示的电路对于+3.3V和+5V供电的风扇产品很有用。
当温度低于两个极限设置时，开漏输出Out1和Out2被置为高，使R1和R2拉高P沟道FET Q1和Q2的栅极，将它们关闭。
当温度超过图1中的极限值1时，Out1变为低，打开Q1并通过肖特基二极管D1向风扇施加大约3V的电压。
当Out2变低时，Q2打开并向风扇施加5V的电压。
D2确保5V电源不会通过Q1反向作
两个三极管组成的5V风扇驱动电路图2所示的电路对于+3.3V和+5V供电的风扇产品很有用。
当温度低于两个极限设置时，开漏输出Out1和Out2被置为高，使R1和R2拉高P 沟道FET Q1和Q2的栅极，将它们关闭。
当温度超过图1中的极限值1时，Out1变为低，打开Q1并通过肖特基二极管D1向风扇施加大约3V的电压。
当Out2变低时，Q2打开并向风扇施加5V的电压。
D2确保5V电源不会通过Q1反向作用于3.3V电
源。
图2：两个三极管实现5V风扇驱动该电路功效很高，因为三极管基极不消耗电流，它的作用是开关，直接将风扇连接到电源轨上。
选择Ron 0.75Ω@ Vgs=3V的P沟道FET可以保持电压降和功耗较低。
低功耗就容许风扇采用小外形SOT-23器件来做到400mA5V的额定电流。
电风扇电机接线图
电风扇电机接线图电风扇是我们生活中常见的家用电器之一，它的工作原理是通过驱动电机带动叶片旋转来产生风力。
在电风扇中，电机是非常重要的组成部分，它负责提供动力来驱动叶片转动。
了解电风扇电机的接线图可以帮助我们更好地理解其工作原理，并能在需要维修或更换电机时提供帮助。
单相电风扇电机接线图单相电风扇电机是我们常见的电风扇类型之一。
下面是一个典型的单相电风扇电机接线图：_____________| || |L | 滑筒开关 || |N |_____________|| || || |________\\| /| || || || || || || || 电动机 (M) || || || ||______________|| |N| L|如上所示，这是一个简化的单相电风扇电机接线图。
其中，L代表线路的连接处，N代表中性线。
在电动机 (M) 的上方是一个滑筒开关，它用于控制电风扇的开关和转速。
电机接线图的相关元件滑筒开关滑筒开关是电风扇电机接线图中的一个关键元件。
它通常位于电机上方，用于控制电风扇的开关和转速。
滑筒开关有不同的档位，可以根据需要调节电风扇的风力大小。
电动机电动机是电风扇电机接线图中最重要的组件。
它负责提供动力来驱动叶片旋转，产生风力。
电动机通常由定子和转子组成，通过电流的作用，通过旋转的转子带动叶片转动，从而产生风。
线路连接在接线图中，L代表线路的连接处，N代表中性线。
线路连接是电风扇电机接线图中不可或缺的一部分。
正确的线路连接可以确保电风扇正常工作，避免电路短路或其他问题。
总结了解电风扇电机接线图对于理解电风扇的工作原理和维修电机非常有帮助。
在使用电风扇时，我们应该注意正确使用滑筒开关，并确保线路连接正确。
如果电风扇出现故障，我们可以根据接线图来排查问题并进行维修。
希望本文对您理解电风扇电机接线图有所帮助。
注意：以上接线图仅供参考，实际的电风扇电机接线图可能因不同品牌和型号而有所差异。
在维修电机时，请务必参考实际设备的说明书或寻求专业人士的帮助。
家用电风扇降速降噪电路图
家用电风扇降速降噪电路图
有些市集家用电风扇最小一档的风速仍然较大，加之分贝数不小的噪声，给使用者、尤其是小孩写作业、孕妇、老人等的使用者带来较大影响。
通过简单改动，接入一个电容器，就能很方便地达到电风扇降速降噪的目的，实测效果明显。
建议需要一定电工知识与动手能力的人员来操作。
普通电风扇电路图
准备工作：
到电器市场或网购下列元器件备用。
电容器 船形开关
电风扇降速降噪电路图
通过接入电容与船形开关，就能变为二档六速电风扇，最小档风速与噪声明显变小，完全适合晚间需要。
由于使用时电容处于充电状态，不小心触碰到会释放电流，故将电阻并联电容起到放电作用。
有些电风扇可能需要开孔，以便安装船形开关。
因电机结构不同，在初期使用时应观
察是否过度发热。
另外，操作时注意用电安全。
风扇电路原理图讲解
工作原理
當風扇通電時，電流流經D1傳送到ICLB11961 2PINVCC 端，IC11961輸出端1（OUT2),14(OUT1)輸出電壓給 導體（線圈），線圈內變化的電流使得線圈周圍產生 變化的電場，變化的電場產生變化的磁場，在定子 （矽鋼片）四極產生變化的磁場，其與已磁化的物質 （磁條）產生同極相斥，異極相吸的作用力。同時通 過霍爾IC切換磁場方向產生交變磁場改變磁極方向。 當吸斥力大於風扇的靜摩擦力時，扇葉就轉動起來。
F/R C
R1 R2 RES1 RES1
C3 CAP
B
L2
D2改D1206共A501000315
Title
LB11961 PWM
A
Size
Number A501000471
A4
A1 Revision
Date: File:
8-Jan-2009
Sheet of
C:\Documents and Settings\leo_he\桌面\PreviouDsrBawacnkuBpyo:f A501000471A1.DDB
4.外框不良：同心度，垂直度，平面度偏大導致壓入
馬達後中
心柱收心較大，軸承或滾珠將軸心卡
死；
5.調機不當，懸浮太大，IC感應不良，風扇不轉動；
6.軸承壓入高度過低，導致扇葉卡死致死角；
7.扇葉與矽鋼片幹涉導致起動不良；
8.矽鋼片材質問題；導致風扇起動轉距小於摩擦轉距 致死角；
9. 矽鋼片套反，導致感應距離發生變化，致不良。
各功能模塊的組成： 1. PWM功能模塊由R8,R9,R10,R11,R12,R13,R19,Q1,Q2組成； 2. PWM輸出電壓即VTH端電壓由R14,R15,R16進行電壓設置； 3. 感應模塊主要由IC2即霍爾IC組成：其起同步檢測作用，控制一組電 路，在一個周期內切換兩次，使兩組線圈繞組輪流工作；其通過霍爾效 應產生感生電動勢，通過ICLB11961控制線圈的導通； 4. 驅動模塊由IC111961組成，其具有單項兩極驅動，高效的PWM直接 驅動控制功能； 5. FG/RD功能模塊由IC11961和R19,R18直接輸出。
遥控风扇电原理图
双向可控硅MAC97A6的电路应用MAC97A6为小功率双向可控硅（双向晶闸管），最多应用于电扇速度控制或电灯的亮度控制，市场上流行的“电脑风扇”或“电子程控风扇”，不外乎是用集成电路控制器与老式风扇相结合的新一代产品。
这里介绍的电路就是利用一块市售的专用集成电路RY901及MAC97A6，将普通风扇改装为具有多功能的高级风扇，很适宜无线电爱好者制作与改装。
1这种新型IC的主要特点是：（1）集开关、按时、调速、模拟自然风为一体，外围元件少、电路简单、易于制作；（2）省掉了体积较大的机械按时器和调速器，采用轻触式开关和电脑控制脉冲触发，因此无机械磨损，利用寿命长；（3）各类动作电脑程序具有相应的发光管指示，耗电量少，体积小，重量轻，显示直观，便于操作；（4）适合开发或改造成多路家电的按时控制等。
RY901采用双列直插式16脚塑封结构，为低功耗CMOS集成电路。
其外形、引出脚排列及各脚功能如图1所示。
工作原理2典型应用电路如图2所示（[url=点击下载原理图[/url] ）。
市电220V由C一、R1降压VD9稳压，经VD10、C2整流滤波后, 提供5V－6V左右的直流电源作为RY901IC组成的控制器电压。
在刚接通电源时，电脑控制器暂处于复位（静止）状态，面板上所有发光二极管VD1－VD8均不亮，电扇不转。
若这时每按动一次风速选择键SB3，可依次从IC的11－13脚输出控制电平（脉冲信号），经发光管VDl－VD3和限流电阻R2－R4，别离触发双向晶闸管VS1－VS3 3的G极，用以控制它的导通与截止，再经电抗器L进行阻抗变换，即可按强风、中风、弱风、强风……的顺序来改变其工作状态，而且风速指示管VD1－VD3（红色）对应点亮或熄灭；当按风型选择键SB4，电扇即按持续风（常风）、阵风（模拟自然风）、持续风……的方式循环改变其工作状态，在持续风状态下，风型指示管VD4（黄色）熄灭，在阵风状态下，VD4闪光；当按动按不时间选择键SB2，按时指示管VD5－VD8依次对应点亮或熄灭，即每按动一次SB2，可选择其中一种按不时间，共有、l、二、4小时和不按时5种工作方式供选择。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风扇的电路图如下
其中的电容为无极性电容，作用是将单相交流电转为二相，以产生二相旋转磁场，使转子转动，同时还可以增高启动转矩。
故障一般是通电后不转。
检查时，先把风扇竖起放 (不可横放，以免安全开关打开) 测插头电阻，一般为６００－９００欧。
若有电阻，则无断路或电机烧坏。
不能转的原因是防尘措施不好，且没加润滑油，使风扇转子太紧不能启动。
拆开风扇，会发现轴的手感沉重，且通电不久电机发热严重。
这时应用力转动轴，并加上机油，直到手感较轻则可。
若无电阻，则先检查安全开关。
其结构如下
由弹性金属片１普通金属片２及重物３封装在一个方形的塑料盒内。
风扇竖放时，重物使两个金属片接通；而平放时，重物不能压在１上使电路断开。
故障多为弹性金属片折断造成。
然后检查定时开关及调速开关是否开路。
这只要测其两条引出线电阻是否为零即可。
若开路多为虚焊或定时器中的簧片失去弹性。
只需重焊或将簧片扭一下使其在开状态下可接触即可。
维修时一般极易忽视的是热熔断器，因其藏在贴近电机外壳的下部，难以发现。
维修时要特别注意(有的风扇无热熔断器)。
风扇电机一般不易烧坏。
检查时只要测其公共端和另三档引线间的电阻，若有６００－９００欧(各档阻值不同) 则没坏。
要是开路则不能修复。
若上述各部件正常，则原因出在电容器，多为电容器击穿。
只须更换即可。
另外电容器击穿也是造成转速变慢的原因。
