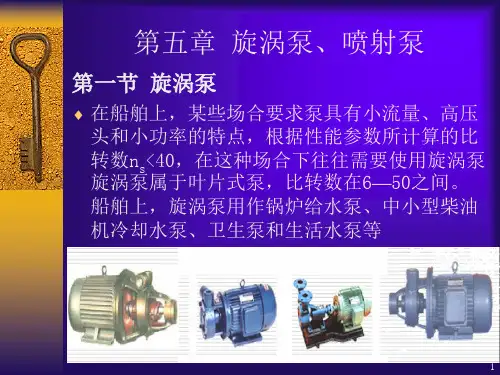

第五章 旋涡泵和喷射泵
（3）吸入压力ps的影响 由(pd-ps)/(pp-ps)可知工作压力ps h ，由 ～ h曲线可知，h ，即Qs ；反之ps Qs。m值较大的泵， ps对Qs的影响也较大。 4 特点 （1）结构简单，体积小，工作可靠，检修方便 （没有运动部件，不易损坏）； （2）启动迅速，易实现自动化，有自吸能力， 可抽送含杂质的液体（浸没在水中照样工作）； （3）需要有高压流体作为能源（不能独立工 作），效率低（仅30%）。
5
纵向旋涡的强弱一方面与以上离心力之差有关； 另一方面与纵向旋涡所受的流动阻力有关， 即与叶片和流道的形状及叶片的数目有关
旋涡泵主要依靠纵向旋涡传递能量
6
2) 径向旋涡的作用 ：
在高速运动的叶轮叶片后面，因液体分 离而形成旋涡，这种旋涡的轴线与叶片 的进口边是平行的。称为径向旋涡 3) 叶轮的引导作用 叶轮带动流道中的液体一起转动。一般 认为流道中液体转动的方向与叶轮转动 的方向一致，转速约为叶轮转速的一半
22
（3）要求输送液体的的液体应清洁。不含 有固体颗粒。 （4）要求输送液体粘度不能太大。粘度不 大于114cm2／s。液体粘度过大，旋涡泵 的压头和效率下降较多。 （5）效率较低 旋涡泵因其小流量 （0.05L/s～12L/s ）、高扬程、体积小、 结构简单并具有一定的自吸能力。
23
三、离心旋涡泵
41
水喷射泵作为舱底泵的工作系统： 水喷射泵作为舱底泵所具有独特优点：
1）船身较长时，可由多个水喷射泵组成一 个系统； 2）当舱底水较浅、较深或船舶摇摆时，即 使吸入管内进入空气，泵仍然能正常工 作； 3）即使舱底水十分污浊，甚至有硬质颗粒， 也不会影响泵的正常工作。
42
32
空气、液体、蒸汽喷射泵图
单级漩涡泵-长沙中联泵业
IW、W型单级旋涡泵概述
IW、W型单级旋涡泵是一种单级单吸离心泵，该系列的旋涡泵适用于输送温度在-20°~+80°的，粘度小于37.4mm2/s的无固体颗粒杂质的液体。
水泵的进口温度不能超过0.6Mpa。
如需要进行水泵选型，可以咨询我厂，欢迎您的来电!
其中IW型泵只能输送清水类物质或者是化学性质类似于清水的其他液体。
W型可以用于输送有腐蚀性但是无固体颗粒杂质的液体。
主要在小型锅炉等方面使用。
IW、W型单级旋涡泵型号意义
IW2.5-12
IW—卧式单级旋涡泵
2.5—泵的设计点流量
12—泵的设计点压力(公斤/ 厘米2)
32W-30
32—泵的进出口直径
W—旋涡泵
30—泵设计点扬程
IW、W型单级旋涡泵参数范围
IW型
流量：2.4~2.5m3/h
扬程105~120m
W型
流量：0.6~16.9m3/h
扬程：:12~210m
IW、W型单级旋涡泵结构特点介绍
该系列的旋涡泵整体结构是泵轴、叶轮、轴套等组成，过流部件材质有铸铁、Cr13、等材质，密封方式有软填料密封盒单端面机械密封两种，用户可以根据自己的实际使用工况进行选择。
泵的旋转方向从电机端看是逆时针方向旋转，用户需要顺时针也可以，但是一定要加以说明。
漩涡泵型号定义及结构图
漩涡泵型号定义及结构图上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。
经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。
这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、IHG立式管道漩涡泵产品概述:IHG立式管道漩涡泵，是本单位科技人员联合国内水泵专家选用优秀水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。
同时根据使用温度、介质等不同在ISG型基础上派出适用热水、高温、腐蚀性化工泵、油泵。
该系列产品具有高效节能、噪音低、性能可靠等优点。
二、IHG立式管道漩涡泵产品特点:1、泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。
2、叶轮直接安装在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。
3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地延长机械密封的使用寿命。
4、安装检修方便，无需拆动管道路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、可根据管路布置的要求采用泵的竖式和横式安装。
三、IHG立式管道漩涡泵工作条件：1、吸入压力≤1． 0MPa，或泵系统最高工作压力≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa，泵静压试验压力为2．5MPa，订货时请注明系统工作压力。
经典：0401漩涡泵
船舶辅机第4章 喷射泵 [Injection Pump]
二、喷射泵的结构和工作原理
结构：喷嘴、吸入室、混合室、扩压室、吸排口 工作原理：引射流体射流→吸入室低压，吸入；混 合室混合换能，调整液流；扩压室减速扩压排出。 喷嘴：渐缩型+圆柱形，圆柱段长度为孔径的一半。使引 射流体增速减压。 高压气体喷射泵采用缩放形。 吸入室：吸入被引射流体，掺混，换能。 混合室：以圆柱段为主。换能、将液流整理均匀。长 度为其喉部直径的6-10倍。 扩压室：渐扩管，扩张角8-10°。减速升压。
船舶辅机第4章 漩涡泵 [Turbine Pump]
第一节 旋涡泵 一、构造和工作原理 二、性能和特点
1
船舶辅机第4章 漩涡泵 [Turbine Pump]
一、旋涡泵的构造和工作原理
种类： 开式：开式叶轮
闭式：闭式叶轮
1. 闭式漩涡泵：采用闭式叶轮和开式流道
基本结构：叶轮、泵体 （流道和吸排口）、泵盖
临界状态：h ↓, μ不再 ↑时的状态。
临界引射系数：临界状态的引射系数。 μcr 临界扬程比：临界状态扬程比。 r 可在临界状态长期工作。超过则效率急剧下降。
10
船舶辅机第4章 喷射泵 [Injection Pump]
三、喷射泵的性能和特点
喉嘴面积比 ：m = d3 / d1 m 小，μ小，h大。 中扬程水射水泵, m = 3~7 。 喉嘴距：喷嘴出口至混合室进口的距离。 lc
表4-1 各类泵性能比较（自学）
12
2、开式漩涡泵
开式叶轮：
配开式流道
不能自吸
配闭式流道
能自吸
配向心开式流道 能自吸
配开式流道+辅助闭式流道
能自吸
开式流道：流道不经叶片间直接与吸排口相通。 闭式流道：流道需经过叶片间才能与吸排口相通。
CWB磁力旋涡泵工作原理及结构图
CWB磁力旋涡泵工作原理及结构图
CWB磁力旋涡泵的工作原理
磁力旋涡泵（也称涡流泵）是一种叶片泵。
主要由叶轮、泵体和泵盖组成。
叶轮是一个圆盘，圆周上的叶片呈放射状均匀排列。
泵体和叶轮间形成环形流道，吸入口和排出口均在叶轮的外圆周处。
吸入口与排出口之间有隔板，由此将吸入口和排出口隔离开。
我们将泵内的液体分为两部分：叶片间的液体和流道内的液体。
当叶轮旋转时，在离心力的作用下，叶轮内液体的圆周速度大于流道内液体的圆周速度，故形成图1所示的“环形流动”。
又由于自吸入口至排出口液体跟着叶轮前进，这两种运动的合成结果，就使液体产生与叶轮转向相同的“纵向旋涡”。
因而得到旋涡泵之名。
需要特别指出的是，液体质点在泵体流道内的圆周速度小于叶轮的圆周速度。
在纵向旋涡过程中，液体质点多次进入叶轮叶片间，通过叶轮叶片把能量传递给流道内的液体质点。
液体质点每经过一次叶片，就获得一次能量。
这也是相同叶轮外径情况下，旋涡泵比其它叶片泵扬程高的原因。
并不是所有液体质点都通过叶轮,随着流量的增加，“环形流动”减弱。
当流量为零时，“环形流动”最强，扬程最高。
由于流道内液体是通过液体撞击而传递能量。
CWB磁力旋涡泵结构图。
旋涡泵
旋涡泵

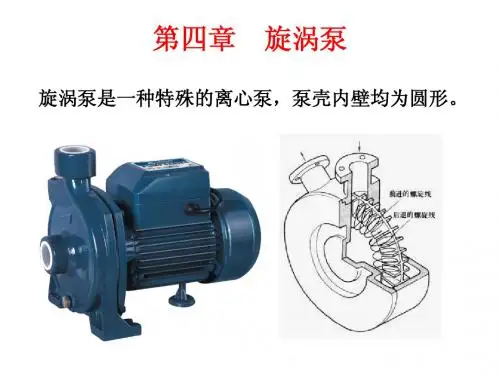

旋涡泵是一种特殊的离心泵，泵壳内壁均为圆形。
一、旋涡泵的结构和工作原理
（一）闭式漩涡泵 ——采用闭式叶轮的旋涡泵
1、结构
闭式叶轮
开式流道——叶 轮与泵壳内壁之间 的引水道。 隔舌——吸入口 与排出口的间隔。 隔舌与叶轮间的 缝隙很小以阻止吸 排口短接。
2、原理
（圆周运动+纵向旋涡）
（4）据有自吸能力的旋涡泵，起动前泵内必须灌满 液体。 （5）泵内液流扰动大，抗气蚀性能较差，要特别注 意保持吸口通畅，留有较大有效汽蚀余量，最好 有流注吸高。 （6）对液体污染敏感度高。叶轮端面轴向间隙 （0.1~0.15mm），叶轮外圆与隔舌之间径向间隙 （0.15~0.30mm），都较小。 （7）可以和离心泵组成涡轮离心泵。 （8）广泛用于日用泵，淡水泵，锅炉给水泵。
液体质点在叶间和流道内做环形流动——形成纵向旋涡。
液体质点各叶片间逐级螺旋加速，纵向旋涡强度不断增加 直到排除。
液体进入叶轮的次数越多（形似多级离心泵），泵所产生 的压头越高。
追踪一个液体质点的运动
壳体 u
叶 轮
3
2
1
u
3 2 1
3
21u源自321u
液体质点相对于叶轮叶 片向后运动； 液体质点相对于泵壳是 向前运动。
二、管理及维护
1、旋涡泵通用性能 属于回转式泵 转速高，流量连续均匀，工作平稳。 结构简单紧凑，易损件少，制造维修方便。 流量随工作扬程而变，具有封闭扬程，一般不设 安全阀。 日常维护保养可参考离心泵执行。
2、旋涡泵的管理特点
旋涡泵因工作原理的独特性，其要点如下： （1）扬程高（几倍于尺寸相同的离心泵），但能 量损失大，效率低，适用于小流量，高扬程， 功率较小且液体粘度较低的场合。 （2）有陡降的扬程特性，扬程变化时流量变化小， 宜采用调速或回流调节。 （3）功率随流量增大而下降，应开启排出阀起动 （封闭起动时负荷最大）。
磁力漩涡泵型号及参数 (1)
【CW型磁力漩涡泵】产品:【CW型磁力漩涡泵】产品简介：CW型磁力旋涡泵是本公司在多年生产W型旋涡泵的经验基础上进行改型设计的新型旋涡泵。
该系列泵采用磁力传动结构，无轴封，保证泵能点滴不漏地输送介质，通过多家用户使用证明，该系列泵既具有旋涡泵的小流量，高扬程的特点，又具有磁力泵无泄漏的优点，因而，深受用户的青睐。
泵的过流部件采用1Cr18Ni9Ti不锈钢，可无泄漏输送易燃、易爆、剧毒等化学介质。
【CW型磁力漩涡泵】型号意义：【CW型磁力漩涡泵】产品特点：CW型磁力漩涡泵的特点主要概括为以下几点：1、高扬程、小流量，比转数一般小于40；2、结构简单、体积小、重量轻；3、具有自润滑回路，提高滑动轴承使用寿命：4、增设冷却回路，及时带走磁涡流热；5、设有叶轮轴向间隙调节机构，可随时调整间隙，确保泵的长期正常运转。
6、随输送介质黏度增加，泵的效率急剧下降；因而介质黏度应不大于5×10-6m2／s。
【CW型磁力漩涡泵】产品用途：CW型磁力漩涡泵可广泛应用于化工、制药、石油、可靠、使用维修方便。
可广泛应用于化工、制药、石油、抽送酸、碱液、油类，稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。
特别是易漏、易燃、易爆。
【CW型磁力漩涡泵】性能参数：型号流量（M3/h）扬程(m)转速(rpm)电机功率(kW)效率η(%)允许吸上高度(m)叶轮直径(mm)重量(kg)CW20-200.722029000.752266526 CW20-400.72402900 1.11869032 CW20-650.72652900 2.215610536 CW25-25 1.44252900 1.12657528 CW25-40 1.44402900 1.52459040 CW25-75 1.44752900420511055 CW32-30 2.88302900 2.22859038 CW32-50 2.88502900326510052CW32-75 2.887529007.522512076CW32-120 2.8812029001118 4.514095 CW40-40 5.4402900430410070 CW40-90 5.49029001126 3.5130105 CW50-4594529007.530411092 CW65-5014.45029001535 3.5120158【CW型磁力漩涡泵】安装与使用：(1)磁力漩涡泵应水平安装，不宜竖立，对于特殊要求垂直安装的场合，电机务必朝上。
单级旋涡泵型号及参数
【1W型单级旋涡泵】产品简介：1W型单级旋涡泵是供吸送清水和物理化学性质类似于水的液体之用,使用液温不得超过60℃,常用于锅炉给水的配套,在造船、轻纺、化工、冶金、机械制造、水产养殖、固定消防防稳压、热效换机组、农业远程喷灌等部门有广泛的应用。
【1W型单级旋涡泵】型号意义：【1W型单级旋涡泵】使用范围：1W型单级旋涡泵构造紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。
可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。
特别是易漏、易燃、易爆液体的抽送，选用此泵那么更为理想。
因此，它是有广泛用途，我们真诚地向用户推荐这种新产品.【1W型单级旋涡泵】构造图：1电机轴8泵轴2键9泵架3填料压盖10挡水圈4泵体11轴承盖乙5填料12轴承6键13螺母7叶轮14轴承盖甲泵体4与电机法兰连接，泵轴8装在电机轴头上是动配合，键2在键槽内可自由滑动。
叶轮7与泵轴8也是动配合，运转时能自动调整叶轮二面的间隙。
泵装好后旋转泵轴转动应轻松，不可有轻重现象，叶轮在泵内转动应无摩擦噪音。
叶轮与泵体泵盖之间的间隙应在0.10~0.20毫米范围内，并可用纸垫调整。
【1W型单级旋涡泵】性能参数：型号流量(m3/h)扬程(m)转速(r/min)功率(kw)1W2.4-10.5(单级) 2.4105290031W2.5-12(单级) 2.51202900325W-25(单级) 1.442529000.7532W-30(单级) 2.88302900 1.532W-75(单级) 2.88752900440W-40(单级) 5.4402900440W-90(单级) 5.49029007.550W-45(单级)9452900 5.565W-50(单级)14.4502900111.58D-0.7(单级)2.410514503【1W型单级旋涡泵】性能曲线图：【1W型单级旋涡泵】安装尺寸图：型号L L1L2L3L4L5L6L7L8L9H H1d D电机型号1W2.4-10.5561.5147139.514017631065125160205100115ø12G1″Y100L-2【1W型单级旋涡泵】使用本卷须知：〔一〕1W2.4-10.5单级旋涡泵：1、泵与二级50周波电机直联。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
漩涡泵型号定义及结构简图
上海阳光泵业制造有限公司座落于上海市金山工业园区，是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。
主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。
产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。
公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。
一、IHG立式管道漩涡泵产品概述:
IHG立式管道漩涡泵，是本单位科技人员联合国内水泵专家选用优秀水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。
同时根据使用温度、介质等不同在ISG型基础上派出适用热水、高温、腐蚀性化工泵、油泵。
该系列产品具有高效节能、噪音低、性能可靠等优点。
二、IHG立式管道漩涡泵产品特点:
1、泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。
2、叶轮直接安装在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。
3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地延长机械密封的使用寿命。
4、安装检修方便，无需拆动管道路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、可根据管路布置的要求采用泵的竖式和横式安装。
三、IHG立式管道漩涡泵工作条件：
1、吸入压力≤1．0MPa，或泵系统最高工作压力≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa，泵静压试验压力为2．5MPa，订货时请注明系统工作压力。
泵系统工作压力大于1．6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃，相对湿度<95％。
3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。
注：如使用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封单级离心泵。
四、IHG立式管道漩涡泵型号定义：
五、IHG立式管道漩涡泵结构简图：。
