(1)施工工序流程图（图一）
(2）施工要点:
1）路基面碾压平：电缆槽沟槽开挖完成后，侧定纵向贯通地线埋设位置，开挖出出20cm的小槽，以敷设贯通地线。
2）成槽:沿白灰先用人工以锹、镐等小型工具在沟槽槽底约20cm深宽度约150㎜的小槽。清除槽内虚碴及碎石块等坚硬凸出物，达到设计标高且平整无突出变起伏，满足铺设综合接地线的要求.
（3）铺设综合贯通地线：经检查合格后向小槽内回填40㎜厚粒径不大于５㎜的土壤，然后敷设综合接地，地线敷设采用电缆支架 ，
图一：贯通电缆施工工序流程图
人力间隔200㎜。
(4）分支引接及横向连接线的埋设
1）分支引接及横向连接线的埋设：贯通地线敷设完成后每隔50 m左右(路基接触网支柱基础位置）及公跨铁、人行天桥处 引出一根分支接线，每隔500 m路基两侧贯通地线进行横向连接一次。分支引连接线与综合贯通地线的型号规格相同，引接线与综合贯通地线用“C”字连接器以压接方式连接,压接采用12t的专用压接钳.
技术交底书
工程名称
哈齐客运专线4标
技术交底单位
中铁十五局哈齐客专项目部三分部
交底项目
综合接地施工技术交底
日期
年月日
交底内容：
（一）综合接地贯通电缆的埋设
1．综合接地贯通电缆的材质、规格、埋设位置：
综合接地贯通电缆采用高分子导电塑料护套贯通地线，导线截面为铜当量35mm2铜缆。路基综合接地埋设位置：路基两侧通信信号电缆槽正下方基床底层内，两侧各设一根。每侧贯通地线每隔50 m左右(路基接触网基础位置)及公跨铁人行天桥处各引出一根分支线，左右两侧贯通地线每500 m进行横向连接一次。
2）贯通地线的续接
该工序进行单独交底。
综合接地安全技术交底
综合接地安全技术交底1. 概述综合接地系统是建筑物、工厂等设施中重要的安全设施之一。
它的作用是将电气设备和建筑物本身的导体与地下接地系统相连接，以确保人员和设备的安全，防止电气事故的发生。
本文将对综合接地安全技术进行详细的交底，包括接地原理、接地系统的组成和安装、接地的分类等内容。
2. 接地原理2.1 接地的定义接地是指将电气设备或建筑物的导体与地下导体相连接，形成一个低阻抗路径，以使电流通过该路径流回地球。
2.2 接地的作用接地的作用主要包括以下几点：•保护人身安全：当电气设备出现漏电时，接地系统能够提供一条低阻抗路径，将漏电电流导向地下，避免对人员产生触电的危险。
•保护设备安全：接地系统可以为电气设备提供一个稳定的电压参考，减小设备绝缘的耐压要求，提高设备的安全可靠性。
•保护资产安全：接地系统能够排除设备中的静电，减少设备的损耗和故障，从而延长设备的使用寿命。
•抑制电磁干扰：当电气设备工作时，会产生电磁辐射和感应电流，接地系统能够有效地抑制这些干扰，保证其他设备的正常工作。
2.3 接地的原理接地的原理主要包括以下两点：•电位平衡原理：接地系统能够将设备的金属导体与地下的金属导体相连接，使它们之间的电位趋于相等，从而减小触电的危险。
•散流原理：当电气设备出现漏电时，接地系统能够提供一个低阻抗路径，使漏电电流通过接地系统流回地下，避免漏电现象对人员和设备的损害。
3. 接地系统的组成和安装3.1 接地网接地网是接地系统中最重要的组成部分，它由大量的接地体和连接导线组成。
接地体可以是金属桩、金属板等导电材料，埋入地下，与地球形成一个导电通路。
连接导线将各个接地体连在一起，形成一个整体。
3.2 接地装置接地装置是指将电气设备的导体与接地网相连接的装置，它由接地线、接地夹等组成。
接地线的材料一般为铜或铝，具有良好的导电性能和耐腐蚀性。
接地夹的作用是将接地线与接地体之间连接紧固，确保可靠的接地效果。
3.3 接地电阻接地电阻是衡量接地系统安全性能的重要指标，它是指接地系统中电流通过的总阻抗。
地铁综合接地安全技术交底模板
一、交底目的为确保地铁施工过程中综合接地系统的安全可靠运行，降低因接地问题引发的安全事故，特进行本次安全技术交底。
二、交底对象全体参与地铁综合接地系统施工的工程技术人员、施工人员及管理人员。
三、交底内容1. 综合接地系统概述地铁综合接地系统是地铁工程的重要组成部分，主要包括接地网、接地体、接地引线等。
其主要功能是确保地铁设施和设备的接地良好，防止因接地不良导致电气设备故障和人身安全事故。
2. 施工准备1）施工前，应对施工现场进行勘察，了解地质条件、地下管线分布等情况，确保施工安全。
2）施工人员应熟悉综合接地系统的设计图纸，了解施工工艺和要求。
3）施工材料应符合国家相关标准，确保质量。
3. 施工工艺1）接地网施工：按照设计要求，在施工现场开挖接地沟，铺设接地网，并与接地体连接。
2）接地体施工：根据设计要求，选择合适的接地体材料，在地下埋设接地体，并与接地网连接。
3）接地引线施工：按照设计要求，选用合格的接地引线，将接地体与接地网连接。
4. 施工注意事项1）施工过程中，应严格遵守国家相关安全规定，确保施工安全。
2）施工人员应佩戴安全帽、手套等防护用品。
3）施工场地应设置警示标志，防止非施工人员进入。
4）施工过程中，应密切关注接地系统运行情况，发现问题及时处理。
5. 验收标准1）接地电阻应符合设计要求。
2）接地网、接地体、接地引线等材料应符合国家相关标准。
3）施工质量应符合设计要求。
6. 应急预案1）如发现接地系统故障，应立即停止施工，并采取措施进行处理。
2）如发生人身安全事故，应立即启动应急预案，及时救治伤员，并报告相关部门。
四、交底要求1. 施工人员应认真听取交底内容，确保理解并掌握。
2. 施工过程中，应严格执行安全技术交底要求，确保施工安全。
3. 施工完成后，应对综合接地系统进行验收，确保其安全可靠运行。
五、附件1. 地铁综合接地系统设计图纸2. 地铁综合接地系统施工规范3. 地铁综合接地系统验收标准六、交底日期[填写交底日期]七、交底人[填写交底人姓名]八、接受交底人[填写接受交底人姓名及签名]九、备注1. 本交底模板仅供参考，具体施工要求以设计图纸和规范为准。
综合接地安全交底
14、工人之间协同作业时，必须配合良好，兼顾协同人员安全，做到不伤害自己的同时，还应做到不伤害他人，不被他人伤害并保护自己不被他人伤害；
15、对于现场管理人员的违章指挥，作业人员有权力拒绝，并可向上级管理人员报告；
16、所有作业人员必须参加工班或项目部组织的各种安全培训；
3、点火前收拾一切可燃物料远离出火口，以防止引起火灾。
4、焊接点温度较高，防止烫伤。
5、坑上人员不得向坑内扔抛物品，避免物体打击事故；
报：生产副经理
发：施工队、测量工程师、值班工程师、施工员、设物部
存：工程部
交底人：复核人：接收人：
4、非特种作业人员严禁进行特种作业；
5、高处作业（离坠落面2米以上）无可靠的安全防护措施必须系好安全带；
6、非专业电工，严禁从事电工作业；
7、所有作业人员严禁在高处抛物，高处作业时，作业工具应放置于工具袋内；
8、所有人员在施工现场严禁嬉戏打闹，严禁打架斗殴；
9、施工现场所有作业人员必须服从工班长及其它管理人员的合理安排；
安全技术交底记录
编号：WHDT3-11-AQJD-
工程名称
武汉市轨道交通三号线第十一标段（范湖站）土建工程
分部工程
综合接地
分项工程
综合接地安全技术交底
交底日期
交底内容及要求：
一、一般规定
1、进入施工现场所有人员必须佩戴项目部统一的安全帽，并系好帽带；
2、所有人员上班前四小时严禁饮酒，酒后禁止上班；
3、各工种必须按要求佩戴对应工种应配备的各种劳动防护用品；
10、各工种作业时必须遵守操作规程，严禁违章操作；
11、施工现场所有作业人员发现安全隐患，必须立即向工班长或上级管理人员报告，待隐患处理后方可进行作业；

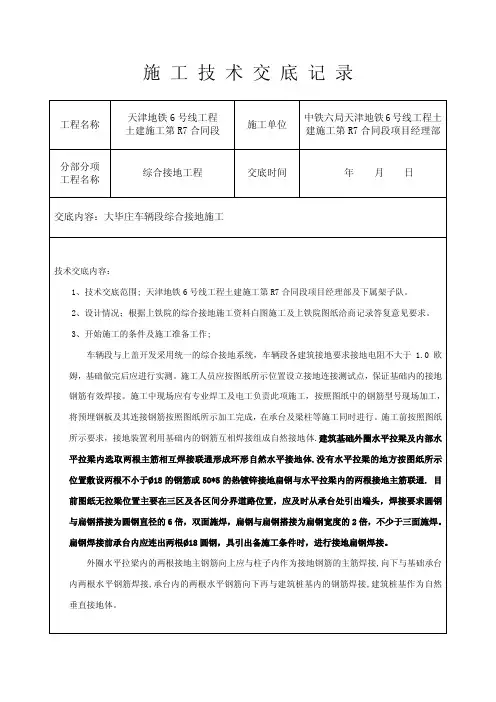

综合接地施工技术交底
4、施工工艺；建筑物柱子设置接地端子，各柱子在距地面上0.5米处预留镀锌接地端子钢板。
钢板与柱内两根主筋可靠焊接。
如图；
1）桩与承台接地连接说明：
1)利用桩、承台、基础梁内结构钢筋作为自然接地体。
2)在桩、承台、基础梁内分别选择两根钢筋作为接地主钢筋。
3)承台内的两根接地主钢筋相连接。
4)承台内的两根接地主钢筋与基础梁内的两根接地主钢筋连接。
5)基础梁中的两根接地主钢筋在其长度方向上要焊接连通。
6)连接导体采用φ18的圆钢焊接，焊接采用双面满焊，焊缝长不小于60mm。
具体做法如图所示：
焊接50X5接地扁钢两根18圆钢引出
无水平拉梁时接地连接示意图
2）承台与立柱接地：
本工程接地应严格按照图纸所示的钢筋连接方法进行有效焊接，焊接要求如下：
1)当在立柱内预埋接地用的钢板时,在立柱内选择两根钢筋作为接地主钢筋。
2)立柱内的接地主钢筋与承台内的接地主钢筋焊接。
3)柱内预埋钢板与柱内接地主钢筋焊接。
4)连接导体采用∅18的圆钢焊接.焊接采用双面满焊,焊缝长不小于60mm.焊接处应补涂
沥青防腐。
5)质量标准；钢筋及接地扁钢质量符合规范及设计要求。
6)安全、环保、文明施工等技术措施；
7)成品保护措施；
8)其他应注意的问题;注意焊接质量。
如图所示：。
接地网的安全技术交底模板
一、交底目的为确保接地网施工过程中的安全，预防事故发生，现将接地网安全技术措施进行交底，请全体施工人员认真学习并严格执行。
二、交底对象1. 接地网施工全体人员2. 项目部安全管理人员3. 监理单位相关人员进行监督三、交底内容1. 施工现场安全注意事项（1）施工人员必须经过专业培训，具备一定的电气知识和技能，方可进行接地网施工。
（2）施工前，组织全体施工人员对施工方案进行学习，熟悉安全措施和施工步骤。
（3）施工现场应设专人监护，确保施工安全。
（4）进入施工现场必须戴安全帽，施工人员必须穿工作服、工作鞋。
2. 接地网施工技术要求（1）接地网材料应符合国家相关标准，具有良好的导电性能。
（2）接地网敷设应平直，连接牢固，无损伤。
（3）接地网与接地极连接应采用专用焊接设备，确保焊接质量。
（4）接地网敷设完毕后，应进行接地电阻测试，确保接地效果。
3. 防雷保护措施（1）接地网施工区域内的建筑物、构筑物等应安装防雷装置。
（2）接地网施工过程中，如遇雷雨天气，应立即停止施工，确保人员安全。
（3）接地网施工完毕后，应定期对防雷装置进行检查、维护。
4. 紧急情况处理（1）如发现接地网施工过程中出现安全隐患，应立即停止施工，并报告项目经理。
（2）如发生人员触电事故，应立即切断电源，进行现场急救，并报告相关部门。
（3）如发生火灾事故，应立即启动应急预案，确保人员安全，并报告消防部门。
四、交底要求1. 施工人员要认真听取安全技术交底，确保理解并掌握交底内容。
2. 施工过程中，严格按照安全技术措施执行，确保施工安全。
3. 项目部安全管理人员要加强现场巡查，及时发现并消除安全隐患。
4. 监理单位要加强对施工现场的监督，确保施工安全。
五、交底时间本次安全技术交底时间为____年____月____日____时____分。
六、交底人本次安全技术交底由____担任。
七、接受交底人员签名（以下人员签名）1. 项目经理：____2. 施工队长：____3. 安全员：____4. 施工人员：____5. 监理单位人员：____八、附件1. 接地网施工安全技术措施2. 接地网施工方案3. 防雷保护措施请注意，以上模板仅供参考，具体交底内容应根据实际情况进行调整。
接地工程安全技术交底模板
一、工程概况1. 工程名称：____________________2. 工程地点：____________________3. 施工单位：____________________4. 施工项目经理：________________5. 施工日期：____________________二、安全技术交底目的为确保接地工程安全、顺利进行，防止事故发生，特进行安全技术交底。
三、安全技术措施1. 人员要求（1）所有参与接地工程的人员必须经过专业培训，熟悉接地工程的安全技术要求。
（2）施工人员必须佩戴安全帽、安全带等个人防护用品。
2. 施工现场管理（1）施工现场应设置明显的警示标志，并保持通道畅通。
（2）施工区域应设置安全围栏，禁止无关人员进入。
（3）施工现场应设置消防器材，并定期检查、维护。
3. 施工设备与材料（1）使用符合国家标准的接地材料和施工设备。
（2）施工设备应定期检查、维护，确保正常使用。
4. 施工工艺（1）接地体施工：严格按照设计图纸进行施工，确保接地体与基础接地网连接牢固。
（2）接地线施工：接地线应采用专用接地线，连接牢固，不得使用破损的接地线。
（3）接地电阻测试：施工完成后，对接地系统进行测试，确保接地电阻符合设计要求。
5. 施工安全注意事项（1）施工人员必须按照操作规程进行施工，不得擅自更改施工工艺。
（2）施工过程中，应密切关注施工环境，发现异常情况立即停止施工，并及时报告。
（3）施工过程中，严禁酒后作业、疲劳作业。
（4）施工过程中，严禁使用不合格的接地材料和施工设备。
四、应急措施1. 发生触电事故时，立即切断电源，并采取急救措施。
2. 发生火灾事故时，立即使用灭火器材进行灭火，并迅速疏散人员。
3. 发生中毒事故时，立即将中毒人员移至通风处，并进行急救。
五、安全技术交底记录1. 交底时间：____________________2. 交底人：____________________3. 接受人：____________________4. 交底内容：____________________六、注意事项1. 本安全技术交底适用于接地工程的施工全过程。
综合接地技术交底
技术交底书单位名称：中铁一局集团XXX 项目部交底对象交底内容： 一、 适用范围：本交底适用于XXXX 项目部线下工程综合接地施工技术。
二、 一般要求1、 综合接地系统主要由贯通地线、接地体、横向连接线、分支引接线、接地端子 组成。
本项目负责铜玉铁路线下工程，施工只对接地体、接地端子进行埋设，其余均 有线上工程单进行施做。
2、 桥梁、隧道、无砟轨道、接触网支柱基础等结构物内的接地装置应优先利用结 构物中的非预应力结构钢筋作为自然接地体；当没有结构钢筋可以利用时，可增加专 用的接地钢筋；当自然接地体的接地电阻达不到要求时应增加人工接地体。
3、 预应力钢筋不应接入综合接地系统。
4、 接地装置应通过结构物内预埋的接地端子与贯通地线可靠连接。
接地端子应直 接浇筑在混凝土结构内，表面与结构面齐平。
5、 构筑物内兼有接地功能（含连接）的结构钢筋和专用接地钢筋应满足：钢筋截面不应小于200m （或直径不小于16mm 。
当构筑物内兼有接地功能（含连接） 的结构 钢筋的截面不满足要求时，可将相邻的二根钢筋并接使用（无需改变钢筋的间距）。
&除特别说明外，钢筋间的连接应采用搭接焊工艺，焊缝长度为单面焊接长度不 小于100mm 双面焊接长度不小于55mm 钢筋间十字交叉时采用16mn !勺“L ”形钢筋 进行焊接（焊接长度同前）；锚杆与钢架或专用环相接地钢筋间的焊接面积应不小于 360mm 。
7、 对施工中外露的接地钢筋进行防腐处理，采用素混凝土外裹的方式。
8、 综合接地系统由贯通地线、接地装置（或接地极）、引接线、接地端子等构成。
综合接地系统的接地电阻不大于1Q 。
9、 接地端子应直接灌注在电缆槽或其他混凝土制品中。
接地端子米用不锈钢制造， 不锈钢材料的成分应满足：Cr > 16% Ni > 5% Mo> 2% C < 0.08%,如 GBOOCr17Ni14Mo2 接地端子的端子孔规格为 M16并应配置防异物堵塞的端子孔塞，方便开启。
