各种常见接口类型(接口分类)
各种常见接口类型(全面)PPT参考幻灯片
2020/3/30
14
超5类线与六类线区别
• 六类与超五类的一个重要的不同点在于：改善了在串扰以及回波损耗方面的性 能，对于新一代全双工的高速网络应用而言，优良的回波损耗性能是极重要的。 六类标准中取消了基本链路模型，布线标准采用星形的拓扑结构，要求的布线 距离为：永久链路的长度不能超过90m，信道长度不能超过100m。 简单的说 六类和五类没有什么区别 只是在带宽有轻微区别做法一样，只是六类的模块和 五类的不一样！水晶头做法和大小和五类的是一样的！超5类线可以达到百兆的 传输，6类线可以达到千兆的传输性能，材料也不尽相同，当然价格更是相差很 大，若网卡支持千兆，交换设备的端口也是千兆的话，6类线就能发挥最大的功 效。若没有上述条件，6类线就是浪费。
2020/3/30
20
HDMI
• HDMI的接口虽然不同，但功能都是一样的，
通常质量合格的HDMI接口，插拔寿命不会少
于5000次，每天插拔能用10年，应该说是很
耐用的。 另外值得一提的是，HDMI可以向下
兼容DVI接口，通过市售的HDMI-DVI转接头，
可以连接一些较老的DVI设备，因为DVI同样采
2020/3/30
10
VGA显示接口
VGA(Video Graphics Array 视频图像阵列)，显示器使用一种15针Mini-D-Sub(又称HD15)接口通过标准 模拟界面连接到PC上，通过合适的转接器，也可以将一台模拟显示器连接到DVI-I界面上，VGA接口传输 红，绿，蓝色值信号(RGB)以及水平同步(H-Sync)和垂直同步(V-Sync)信号。
新款显卡一般都提供2个DVI接口，可使用一种DVI-VGA转接器 来在两种接口之间转换
显示20信20号/3线/30上的VGA接头
笔记本电源接口的分类

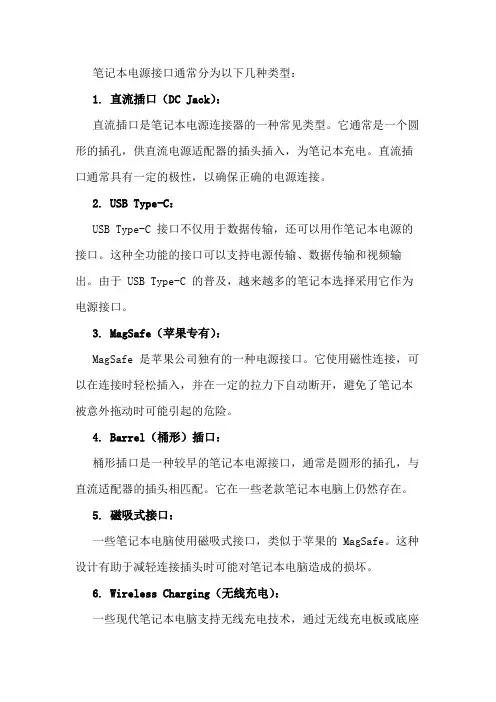

笔记本电源接口通常分为以下几种类型：
1. 直流插口（DC Jack）：
直流插口是笔记本电源连接器的一种常见类型。
它通常是一个圆形的插孔，供直流电源适配器的插头插入，为笔记本充电。
直流插口通常具有一定的极性，以确保正确的电源连接。
2. USB Type-C：
USB Type-C 接口不仅用于数据传输，还可以用作笔记本电源的接口。
这种全功能的接口可以支持电源传输、数据传输和视频输出。
由于 USB Type-C 的普及，越来越多的笔记本选择采用它作为电源接口。
3. MagSafe（苹果专有）：
MagSafe 是苹果公司独有的一种电源接口。
它使用磁性连接，可以在连接时轻松插入，并在一定的拉力下自动断开，避免了笔记本被意外拖动时可能引起的危险。
4. Barrel（桶形）插口：
桶形插口是一种较早的笔记本电源接口，通常是圆形的插孔，与直流适配器的插头相匹配。
它在一些老款笔记本电脑上仍然存在。
5. 磁吸式接口：
一些笔记本电脑使用磁吸式接口，类似于苹果的 MagSafe。
这种设计有助于减轻连接插头时可能对笔记本电脑造成的损坏。
6. Wireless Charging（无线充电）：
一些现代笔记本电脑支持无线充电技术，通过无线充电板或底座
进行充电。
这种方式减少了插口的需求，提高了便利性。
不同的笔记本品牌和型号可能采用不同类型的电源接口。
在购买或更换电源适配器时，确保选择与笔记本兼容的接口类型。
电脑内外接口全程图解
电脑内外接口全程图解每台电脑，无论台式机还是笔记本，里里外外都有许多接口和插槽，你全都认识吗？也许你已经对USB、PS/2、VGA等常用接口非常熟悉，但是你知道SCART、HDMI，抑或USB 接口分为Type A、Type B等类型吗？总之这是一篇主要面对电脑初学者的文章，但那些有经验的用户也许也能从本文学到一些新知识.第一部分外部接口：用于连接各种PC外设USBUSB（Universal Serial Bus通用串行总线）用于将鼠标、键盘、移动硬盘、数码相机、V oIP电话（Skype）或打印机等外设等连接到PC。
理论上单个USB host控制器可以连接最多127个设备。
USB目前有两个版本，USB1.1的最高数据传输率为12Mbps，USB2.0则提高到480Mbps。
注意：二者的物理接口完全一致，数据传输率上的差别完全由PC的USBhost控制器以及USB设备决定。
USB可以通过连接线为设备提供最高5V，500mA的电力。
USB接口有3种类型：- Type A：一般用于PC- Type B：一般用于USB设备- Mini-USB：一般用于数码相机、数码摄像机、测量仪器以及移动硬盘等左边接头为Type A（连接PC），右为Type B（连接设备）USB MiniUSB延长线，一般不应长于5米请认准接头上的USB标志USB分离线，每个端口各可以得到5V 500mA的电力。
移动硬盘等用电大户可以使用这种线来从第二个USB端口获得额外电源（500+500=1000mA）你见过吗：USB接口的电池充电器比较常见的USB转PS/2接口IEEE-1394/Firewire/i.LinkIEEE-1394是一种广泛使用在数码摄像机、外置驱动器以及多种网络设备的串行接口，苹果公司又把它称作Firewire（火线），而索尼公司的叫法是i.Link。
目前，数据传速率为400Mbps 的IEEE-1394标准正被800Mbps的IEEE-1394b（或Firewire-800）所取代。
3、接口介绍
传输接口
3）E1接口。 物理特性：采用G.703标准，该接口在中国及欧洲使 用。与接口对应的概念有： 时隙（TS）：以8个bit为1个时隙的基本传输单位， 每秒传输8K次，所以每个时隙的传输速率为64Kb/S。 帧（Frame）：一个帧由32个时隙（TS0-TS31）组 成，每秒传输8K次，帧可分为奇帧、偶帧，其中偶帧的 TS0用于帧同步，奇帧的TS0用于对告信息传输，每个帧 的TS0的第一个比特用于CRC校验。 复帧（MFrame）：由16个帧组成一个复帧，每个帧 的TS16时隙传输控制信息及复帧同步信息，所以每秒传 输512个复帧。 非帧（No Frame）：非帧结构没有帧和复帧概念。
课程提纲
一、接口的分类 二、音频接口 三、视频接口 四、控制接口 五、传输接口
控制接口
1）RS-232接口。 RS-232接口：它是一种异步串口，支持点对点全 双工方式，主要出线为RXD，TXD，GND。波特率： 300-115000b/s，一般1位起始位，8位数据位，1位停止 位。 最简单的连接方式：RXD接对方TXD，TXD接对方 RXD，GND接对方GND。 公司产品的RS-232接口通常采用RJ45头方式，引脚 定义如下：
RJ45头
传输接口
2）以太网接口（续）。 双绞网线头（RJ45）常见做法： 1 2 3 4 5 6 7 8 白橙 橙 白绿 蓝 白蓝 绿 白棕 棕 实际只采用1、2与3、6两对双绞线传输数据，直连的双 绞线网线头，两头是同样的做法，交叉的双绞线网线头， 一头同上，另一头1、3交换位置，2、6交换位置，如下 图所示： 1 2 3 4 5 6 7 8 白绿 绿 白橙 蓝 白蓝 橙 白棕 棕 对于1000M交叉的双绞线网线头，4、7及5、8也要交换 位置，如下图所示： 1 2 3 4 5 6 7 8 白绿 绿 白橙 白棕 棕 橙 蓝 白蓝
各种接插件类型及识别

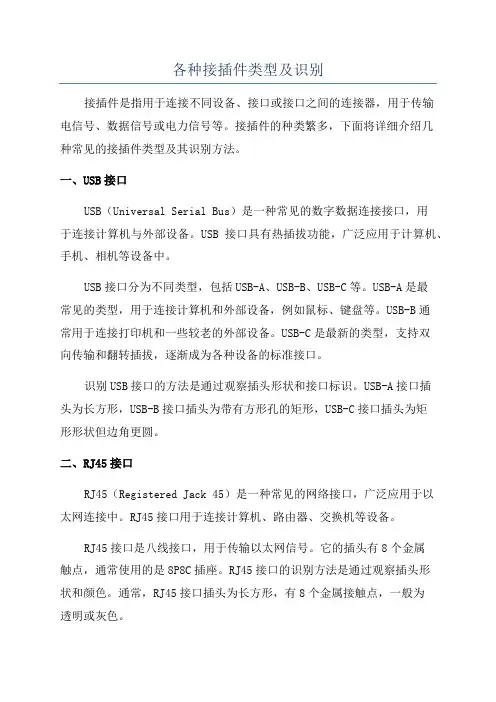

各种接插件类型及识别接插件是指用于连接不同设备、接口或接口之间的连接器，用于传输电信号、数据信号或电力信号等。
接插件的种类繁多，下面将详细介绍几种常见的接插件类型及其识别方法。
一、USB接口USB（Universal Serial Bus）是一种常见的数字数据连接接口，用于连接计算机与外部设备。
USB接口具有热插拔功能，广泛应用于计算机、手机、相机等设备中。
USB接口分为不同类型，包括USB-A、USB-B、USB-C等。
USB-A是最常见的类型，用于连接计算机和外部设备，例如鼠标、键盘等。
USB-B通常用于连接打印机和一些较老的外部设备。
USB-C是最新的类型，支持双向传输和翻转插拔，逐渐成为各种设备的标准接口。
识别USB接口的方法是通过观察插头形状和接口标识。
USB-A接口插头为长方形，USB-B接口插头为带有方形孔的矩形，USB-C接口插头为矩形形状但边角更圆。
二、RJ45接口RJ45（Registered Jack 45）是一种常见的网络接口，广泛应用于以太网连接中。
RJ45接口用于连接计算机、路由器、交换机等设备。
RJ45接口是八线接口，用于传输以太网信号。
它的插头有8个金属触点，通常使用的是8P8C插座。
RJ45接口的识别方法是通过观察插头形状和颜色。
通常，RJ45接口插头为长方形，有8个金属接触点，一般为透明或灰色。
三、HDMI接口HDMI接口具有传输高清视频和音频信号的能力，插头形状为长方形，通常有19个针脚。
HDMI接口分为不同版本，包括HDMI1.4、HDMI2.0等，版本不同支持的分辨率和带宽也不同。
识别HDMI接口的方法是通过观察插头形状和接口标识。
HDMI接口插头为长方形，有19个金属接触点，通常有HDMI字样标识。
四、3.5mm音频接口3.5mm音频接口是一种常见的用于连接音频设备的接口，如耳机、扬声器等。
3.5mm音频接口也称为耳机插孔或耳机接口。
3.5mm音频接口插头形状为圆柱形，通常有三个金属触点。
各种交换机的数据接口类型一览

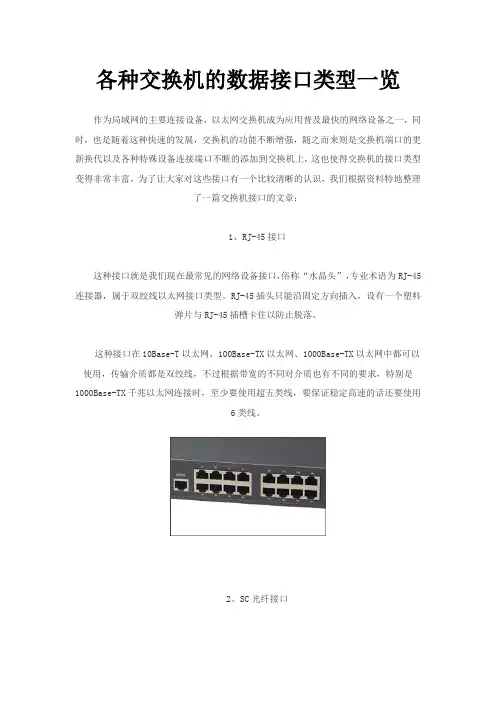

各种交换机的数据接口类型一览作为局域网的主要连接设备，以太网交换机成为应用普及最快的网络设备之一，同时，也是随着这种快速的发展，交换机的功能不断增强，随之而来则是交换机端口的更新换代以及各种特殊设备连接端口不断的添加到交换机上，这也使得交换机的接口类型变得非常丰富，为了让大家对这些接口有一个比较清晰的认识，我们根据资料特地整理了一篇交换机接口的文章：1、RJ-45接口这种接口就是我们现在最常见的网络设备接口，俗称“水晶头”，专业术语为RJ-45连接器，属于双绞线以太网接口类型。
RJ-45插头只能沿固定方向插入，设有一个塑料弹片与RJ-45插槽卡住以防止脱落。
这种接口在10Base-T以太网、100Base-TX以太网、1000Base-TX以太网中都可以使用，传输介质都是双绞线，不过根据带宽的不同对介质也有不同的要求，特别是1000Base-TX千兆以太网连接时，至少要使用超五类线，要保证稳定高速的话还要使用6类线。
2、SC光纤接口SC光纤接口在100Base-TX以太网时代就已经得到了应用，因此当时称为100Base-FX（F是光纤单词fiber的缩写），不过当时由于性能并不比双绞线突出但是成本却较高，因此没有得到普及，现在业界大力推广千兆网络，SC光纤接口则重新受到重视。
光纤接口类型很多，SC光纤接口主要用于局网交换环境，在一些高性能千兆交换机和路由器上提供了这种接口，它与RJ-45接口看上去很相似，不过SC接口显得更扁些，其明显区别还是里面的触片，如果是8条细的铜触片，则是RJ-45接口，如果是一根铜柱则是SC光纤接口。
3、FDDI接口FDDI是目前成熟的LAN技术中传输速率最高的一种，具有定时令牌协议的特性，支持多种拓扑结构，传输媒体为光纤。
光纤分布式数据接口（FDDI）是由美国国家标准化组织（ANSI）制定的在光缆上发送数字信号的一组协议。
FDDI 使用双环令牌，传输速率可以达到 100Mbps。
各接口类型和部分技术参数
ห้องสมุดไป่ตู้
接口的分类
四大类接口
● 必备接口：
·HDMI接口：是最新的高清数字音视频接口，是高清视频基本接口。 ·DVI接口：是数字传输的视频接口，可将数字信号不加转换地直接传输到显示器中。 ·色差分量接口：是目前各种视频输出接口中较好的一种。 ·AV接口：AV接口实现了音频和视频的分离传输，避免了因音／视频混合干扰而导
• 目前常见的DVI接口有两种，分别是DVI-Digital（DVI-D）与DVI-Integrated（ DVI-I），DVI-D仅支持数字信号，而DVI-I则不仅支持数字信号，还可以支持模 拟信号，也就是说DVI-I的兼容性更强。 DVI信号通常有效的传输距离为5-7米 ，目前市场上可提供将DVI信号扩展到30米左右的DVI信号线路中继器; DVI的 带宽有1.65Gb/s
致的图像质量下降。
● 实用接口：
·光纤接口：使用这种接口的平板电视不通过功放就可以直接将音频连接到音箱上， 是目前最先进的音频输出接口。
·RS-232接口：是计算机上的通讯接口之一，用于调制解调器、打印机或者鼠标等 外部设备连接。带此接口的电视可以通过这个接口对电视内部的软件进行维护和升级。 ·VGA接口：是源于电脑显卡上的接口，显卡都带此种接口。VGA就是将模拟信号 传输到显示器的接口。 ·S端子：是AV端子的改革，在信号传输方面不再对色度与亮度混合传输， 这样就避免了设备内信号干扰而产生的图像失真，能够有效地提高画质的清晰程度。
RS-232C接口
• RS-232C标准最初是远程通信连接数据终端设备DTE(Data Terminal Equipment) 与数据通信设备DCE（Data Communication Equipment)而制定的。RS-232C标准 （协定）的全称是EIA-RS-232C标准，其中EIA(Electronic Industry Association)代 表美国电子工业协会，RS（Recommeded Standard）代表推荐标准，232是标 识号，C代表RS232的最新一次修改（1969），在这之前有RS-232B和RS-232A 。它规定连接电缆和机械、电气特性、信号功能及传送过程。RS-232C接口最 大传输速率为20Kbps，线缆最长为15米。RS-232C接口通常被用于将电脑信号 输入控制，当通信距离较近时，可不需要Modem，通信双方可以直接连接， 这种情况下，只需使用少数几根信号线。
接口简介介绍
05 接口的未来趋势
接口技术的创新与发展
01
接口技术的不断发展
随着技术的不断进步，接口技术也在不断创新和发展，包括更快的数据
传输速度、更低的能耗、更高的可靠性和更大的灵活性。
02 03
标准化和开放性
未来接口技术将更加注重标准化和开放性，以实现更广泛的应用和互操 作性。标准化将促进不同厂商的设备之间的兼容性，而开放性则将鼓励 更多的开发者和企业参与接口技术的创新和发展。
接口的分类与组成
分类
接口可以分为硬件接口和软件接口。硬件接口是指不同硬件设备之间的连接，如 USB接口、HDMI接口等；软件接口是指不同软件之间的连接，如API（应用程 序接口）、GUI（图形用户界面）等。
组成
接口由请求和响应组成。请求是指从客户端向服务器发送的请求，例如HTTP请 求；响应是指服务器对客户端请求的响应，例如HTTP响应。
1394接口也称为火线接口，是一种高速串行总线标准，具有传输速度快、支持热插拔等 特点。
HDMI接口
高清多媒体接口，用于连接音视频设备，如电视、音响等。
USB 3.0
相比USB 2.0，USB 3.0的数据传输速度更快，兼容性更好。
现代接口技术
Thunderbolt接口
01
也称为雷电接口，是一种高速串行总线标准，支持数据和视频
接口的协议与标准
协议
接口的协议是指不同设备或软件之间交换信息时所遵循的规 则和标准。常见的协议包括HTTP、TCP/IP、SOAP、REST 等。
标准
接口的标准是指不同厂商或组织所共同制定并遵循的接口规 范。标准的制定有助于实现不同设备或软件之间的互操作性 和信息共享。例如，USB接口标准、HDMI接口标准等。
