各种常见接口类型

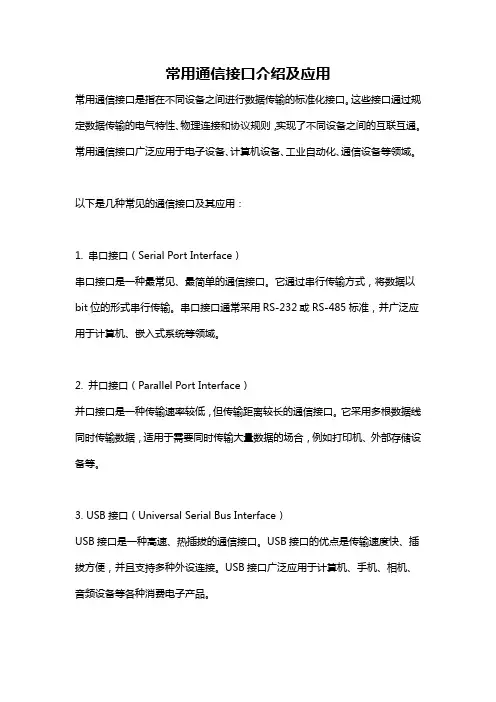

常用通信接口介绍及应用
常用通信接口介绍及应用常用通信接口是指在不同设备之间进行数据传输的标准化接口。
这些接口通过规定数据传输的电气特性、物理连接和协议规则，实现了不同设备之间的互联互通。
常用通信接口广泛应用于电子设备、计算机设备、工业自动化、通信设备等领域。
以下是几种常见的通信接口及其应用：1. 串口接口（Serial Port Interface）串口接口是一种最常见、最简单的通信接口。
它通过串行传输方式，将数据以bit位的形式串行传输。
串口接口通常采用RS-232或RS-485标准，并广泛应用于计算机、嵌入式系统等领域。
2. 并口接口（Parallel Port Interface）并口接口是一种传输速率较低，但传输距离较长的通信接口。
它采用多根数据线同时传输数据，适用于需要同时传输大量数据的场合，例如打印机、外部存储设备等。
3. USB接口（Universal Serial Bus Interface）USB接口是一种高速、热插拔的通信接口。
USB接口的优点是传输速度快、插拔方便，并且支持多种外设连接。
USB接口广泛应用于计算机、手机、相机、音频设备等各种消费电子产品。
4. HDMI接口（High Definition Multimedia Interface）HDMI接口是一种用于高清视频和音频传输的数字接口。
它可以同时传输高清视频和多声道音频信号，并保持高质量的传输效果。
HDMI接口广泛应用于电视、投影仪、音视频设备等领域。
5. 以太网接口（Ethernet Interface）以太网接口是一种用于局域网（LAN）的通信接口。
它采用广泛的以太网协议，支持高速数据传输和远程通信。
以太网接口广泛应用于计算机网络、工业自动化、智能家居等场合。
6. 蓝牙接口（Bluetooth Interface）蓝牙接口是一种短距离无线通信接口。
它通过无线电波进行数据传输，适用于移动设备、智能穿戴设备、无线耳机等设备之间的数据传输和通信。

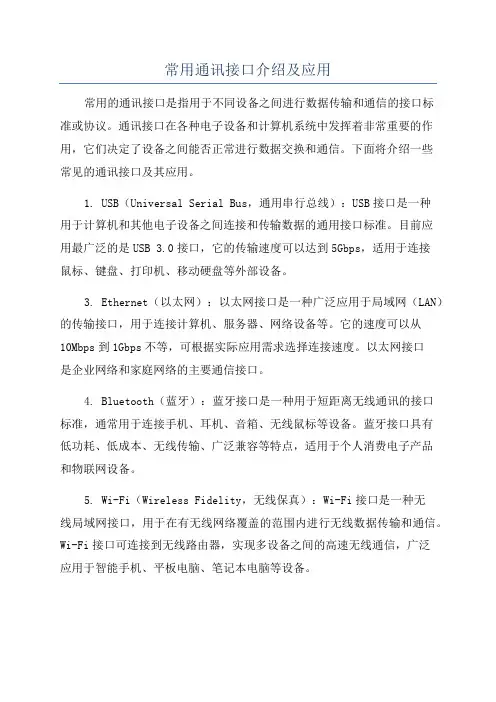

常用通讯接口介绍及应用
常用通讯接口介绍及应用常用的通讯接口是指用于不同设备之间进行数据传输和通信的接口标准或协议。
通讯接口在各种电子设备和计算机系统中发挥着非常重要的作用，它们决定了设备之间能否正常进行数据交换和通信。
下面将介绍一些常见的通讯接口及其应用。
1. USB（Universal Serial Bus，通用串行总线）：USB接口是一种用于计算机和其他电子设备之间连接和传输数据的通用接口标准。
目前应用最广泛的是USB 3.0接口，它的传输速度可以达到5Gbps，适用于连接鼠标、键盘、打印机、移动硬盘等外部设备。
3. Ethernet（以太网）：以太网接口是一种广泛应用于局域网（LAN）的传输接口，用于连接计算机、服务器、网络设备等。
它的速度可以从10Mbps到1Gbps不等，可根据实际应用需求选择连接速度。
以太网接口是企业网络和家庭网络的主要通信接口。
4. Bluetooth（蓝牙）：蓝牙接口是一种用于短距离无线通讯的接口标准，通常用于连接手机、耳机、音箱、无线鼠标等设备。
蓝牙接口具有低功耗、低成本、无线传输、广泛兼容等特点，适用于个人消费电子产品和物联网设备。
5. Wi-Fi（Wireless Fidelity，无线保真）：Wi-Fi接口是一种无线局域网接口，用于在有无线网络覆盖的范围内进行无线数据传输和通信。
Wi-Fi接口可连接到无线路由器，实现多设备之间的高速无线通信，广泛应用于智能手机、平板电脑、笔记本电脑等设备。
6. SATA（Serial ATA，串行ATA）：SATA接口是一种用于连接计算机主板和存储设备（如硬盘、SSD）的接口标准。
SATA接口具有高速传输、易于安装、可靠性高等特点，适用于个人电脑和服务器等设备。
除了上述介绍的通讯接口，还有很多其他常用的通讯接口，如RS-232、RS-485、CAN（Controller Area Network，控制器局域网）、I2C （Inter Integrated Circuit，串行总线）、SPI（Serial Peripheral Interface，串行外设接口）等，它们在各种电子设备和计算机系统中应用广泛。

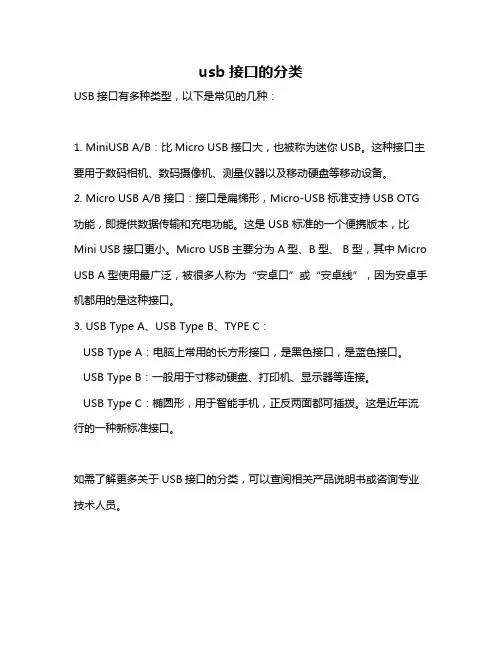

usb接口的分类
usb接口的分类
USB接口有多种类型，以下是常见的几种：
1. MiniUSB A/B：比Micro USB接口大，也被称为迷你USB。
这种接口主要用于数码相机、数码摄像机、测量仪器以及移动硬盘等移动设备。
2. Micro USB A/B接口：接口是扁梯形，Micro-USB标准支持USB OTG 功能，即提供数据传输和充电功能。
这是USB 标准的一个便携版本，比Mini USB接口更小。
Micro USB主要分为A型、B型、 B型，其中Micro USB A型使用最广泛，被很多人称为“安卓口”或“安卓线”，因为安卓手机都用的是这种接口。
3. USB Type A、USB Type B、TYPE C：
USB Type A：电脑上常用的长方形接口，是黑色接口，是蓝色接口。
USB Type B：一般用于寸移动硬盘、打印机、显示器等连接。
USB Type C：椭圆形，用于智能手机，正反两面都可插拨。
这是近年流行的一种新标准接口。
如需了解更多关于USB接口的分类，可以查阅相关产品说明书或咨询专业技术人员。
各种常见接口类型全面
接口分类 接口列表 各种接口用途介绍
1
分类
电脑的外设连接接口 计算机系统里的接口
2
常见外设接口类型
外部接口
常见电脑外设联接接口
USB接口
IEEE1394/firewire
cinch/RCA
ps/2键盘鼠标接口 VGA显示器视频接口
DVI数字视频接口
RJ45(LAN/ISDN) 网线接口
RJ11(Modem/电话） S-video(Hosiden)
sas\scsI
• SAS(Serial Attached SCSI)即串行连接SCSI，是新一代的SCSI技术，和现在流行的Serial ATA(SATA)硬盘相同，都是采用串行技术以获得更高的传输速度，并通过缩短连结线改善 内部空间等。SAS是并行SCSI接口之后开发出的全新接口。此接口的设计是为了改善存储 系统的效能、可用性和扩充性，并且提供与SATA、B、C、D4种类型。 其中A类（Type A）是最常见的，一般平板电视或视频设 备，都提供了这种尺寸的接口，Type A有19针，宽度为13.9毫米、厚度为4.45毫米，现在能看到的 设备99%都是这样尺寸的HDMI接口。 B类（Type B）非常罕见，有29针，宽度达到21毫米，传输带宽几乎比A类大了一倍，在家庭应用 中完全是过于“强悍”，现在只应用于一些专业场合。 C类（Type C）是为小型设备而生的，其尺寸为10.42×2.4毫米比Type A小了将近1/3，应用范围很 小。 D类（Type D）是最新的接口类型，尺寸进一步减小，采用了双排针脚设计，尺寸近似于miniUSB 接口，更适用于便携和车载设备。
6
1394扩展卡挡板，提供两个6针接口一个4针接 口
可提供电源的6针接口
常见接口类型介绍

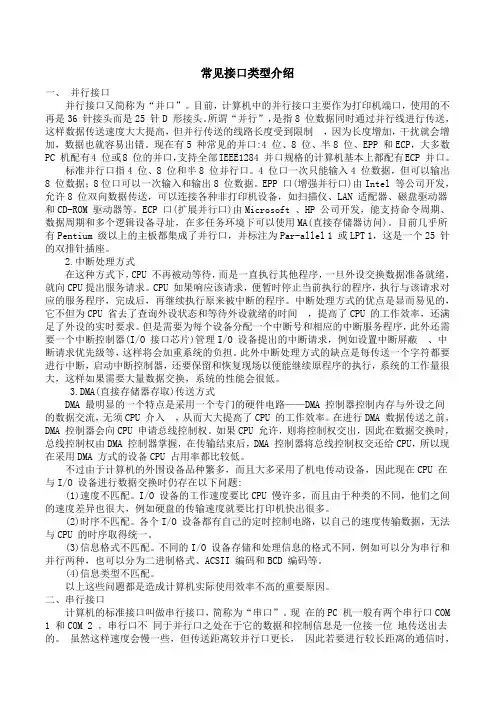

常见接口类型介绍一、并行接口并行接口又简称为“并口”。
目前，计算机中的并行接口主要作为打印机端口，使用的不再是36 针接头而是25 针D 形接头。
所谓“并行”，是指8 位数据同时通过并行线进行传送，这样数据传送速度大大提高，但并行传送的线路长度受到限制，因为长度增加，干扰就会增加，数据也就容易出错。
现在有5 种常见的并口:4 位、8 位、半8 位、EPP 和ECP，大多数PC 机配有4 位或8 位的并口，支持全部IEEE1284 并口规格的计算机基本上都配有ECP 并口。
标准并行口指4 位、8 位和半8 位并行口。
4 位口一次只能输入4 位数据，但可以输出8 位数据；8位口可以一次输入和输出8 位数据。
EPP 口(增强并行口)由Intel 等公司开发，允许8 位双向数据传送，可以连接各种非打印机设备，如扫描仪、LAN 适配器、磁盘驱动器和CD-ROM 驱动器等。
ECP 口(扩展并行口)由Microsoft 、HP 公司开发，能支持命令周期、数据周期和多个逻辑设备寻址，在多任务环境下可以使用MA(直接存储器访问)。
目前几乎所有Pentium 级以上的主板都集成了并行口，并标注为Par-allel 1 或LPT 1，这是一个25 针的双排针插座。
2.中断处理方式在这种方式下，CPU 不再被动等待，而是一直执行其他程序，一旦外设交换数据准备就绪，就向CPU提出服务请求。
CPU 如果响应该请求，便暂时停止当前执行的程序，执行与该请求对应的服务程序，完成后，再继续执行原来被中断的程序。
中断处理方式的优点是显而易见的，它不但为CPU 省去了查询外设状态和等待外设就绪的时间，提高了CPU 的工作效率，还满足了外设的实时要求。
但是需要为每个设备分配一个中断号和相应的中断服务程序，此外还需要一个中断控制器(I/O 接口芯片)管理I/O 设备提出的中断请求，例如设置中断屏蔽、中断请求优先级等，这样将会加重系统的负担。
各种常见接口类型全面ppt课件
寒假来临，不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ，目前 社会上 寒假招 工的陷 阱很多
DP 接口
Dp接口，即DisplayPort 接口，一种高清晰音视频流的传输接口。DisplayPort的外接型接头有两种:一种是标 准型，类似USB、HDMI等接头;另一种是低矮型，主要针对连接面积有限的应用，比如超薄笔记型电脑。两种 接头的最长外接距离都可以达到15米，虽然这个距离比HDMI要逊色一些，不过接头和接线的相关规格已为日 后升级做好了准备，即便未来DisplayPort采用新的2X速率标准(21.6Gbps)，接头和接线也不必重新进行设计。 除实现设备与设备之间的连接外，DisplayPort还可用作设备内部的接口，甚至是芯片与芯片之间的数据接口。
分类
电脑的外设连接接口 计算机系统里的接口
2
寒假来临，不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ，目前 社会上 寒假招 工的陷 阱很多
常见外设接口类型
外部接口
常见电脑外设联接接口
USB接口
IEEE1394/firewire
cinch/RCA
ps/2键盘鼠标接口 VGA显示器视频接口
19
寒假来临，不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ，目前 社会上 寒假招 工的陷 阱很多
HDMI
• HDMI的接口虽然不同，但功能都是一样的， 通常质量合格的HDMI接口，插拔寿命不会少 于5000次，每天插拔能用10年，应该说是很 耐用的。 另外值得一提的是，HDMI可以向下 兼容DVI接口，通过市售的HDMI-DVI转接头， 可以连接一些较老的DVI设备，因为DVI同样采 用了TMDS方式，设备连接后，会发现DVI设 备没有CEC（consumer electronics control） 功能，也不能接受音频信号，但基本不影响视 频信号的传输（有可能需要进行灰度调整）， 所以一些只有DVI接口的显示器，也可以连接 HDMI设备。 20
各种接插件类型及识别
各种接插件类型及识别接插件是指用于连接不同设备、接口或接口之间的连接器，用于传输电信号、数据信号或电力信号等。
接插件的种类繁多，下面将详细介绍几种常见的接插件类型及其识别方法。
一、USB接口USB（Universal Serial Bus）是一种常见的数字数据连接接口，用于连接计算机与外部设备。
USB接口具有热插拔功能，广泛应用于计算机、手机、相机等设备中。
USB接口分为不同类型，包括USB-A、USB-B、USB-C等。
USB-A是最常见的类型，用于连接计算机和外部设备，例如鼠标、键盘等。
USB-B通常用于连接打印机和一些较老的外部设备。
USB-C是最新的类型，支持双向传输和翻转插拔，逐渐成为各种设备的标准接口。
识别USB接口的方法是通过观察插头形状和接口标识。
USB-A接口插头为长方形，USB-B接口插头为带有方形孔的矩形，USB-C接口插头为矩形形状但边角更圆。
二、RJ45接口RJ45（Registered Jack 45）是一种常见的网络接口，广泛应用于以太网连接中。
RJ45接口用于连接计算机、路由器、交换机等设备。
RJ45接口是八线接口，用于传输以太网信号。
它的插头有8个金属触点，通常使用的是8P8C插座。
RJ45接口的识别方法是通过观察插头形状和颜色。
通常，RJ45接口插头为长方形，有8个金属接触点，一般为透明或灰色。
三、HDMI接口HDMI接口具有传输高清视频和音频信号的能力，插头形状为长方形，通常有19个针脚。
HDMI接口分为不同版本，包括HDMI1.4、HDMI2.0等，版本不同支持的分辨率和带宽也不同。
识别HDMI接口的方法是通过观察插头形状和接口标识。
HDMI接口插头为长方形，有19个金属接触点，通常有HDMI字样标识。
四、3.5mm音频接口3.5mm音频接口是一种常见的用于连接音频设备的接口，如耳机、扬声器等。
3.5mm音频接口也称为耳机插孔或耳机接口。
3.5mm音频接口插头形状为圆柱形，通常有三个金属触点。
了解电脑网络接口的不同类型及如何选择
了解电脑网络接口的不同类型及如何选择电脑网络接口是连接计算机与外部网络的重要组件，不同类型的接口适用于不同的网络环境和需求。
本文将介绍几种常见的电脑网络接口类型，并提供选择接口的指导。
一、以太网接口以太网接口是最常见和广泛应用的电脑网络接口类型之一。
它使用网线将计算机连接到局域网或广域网上。
以太网接口常用的标准是RJ-45接口，支持数据传输速率高达1千兆位每秒（1Gbps）。
选择以太网接口时，需考虑网络速度要求以及所使用的网络设备是否支持该接口。
二、无线局域网接口无线局域网接口（Wi-Fi）是一种无线连接计算机与网络的接口类型。
Wi-Fi接口可以通过无线路由器将计算机连接到局域网或互联网。
选择Wi-Fi接口时，需考虑网络覆盖范围、信号稳定性以及支持的网络标准（如802.11ac或802.11n）。
此外，还需注意Wi-Fi接口的安全性和加密功能，以保护数据的安全性。
三、蓝牙接口蓝牙接口是一种用于短距离无线数据传输的接口类型。
它主要用于连接计算机与其他蓝牙设备，如手机、耳机、键盘等。
蓝牙接口具有低功耗和便捷性的特点，适用于个人设备之间的数据传输。
选择蓝牙接口时，需考虑蓝牙版本、传输速率以及与其他设备的兼容性。
四、USB接口USB接口是一种用于连接计算机与外部设备的通用接口类型。
USB接口可以用于连接打印机、摄像头、移动硬盘等设备，并实现数据传输和充电功能。
USB接口有不同的版本，如USB 2.0、USB 3.0和USB-C，每个版本都具有不同的传输速率和功率输出能力。
选择USB接口时，需考虑所连接设备的要求以及计算机的USB接口类型和数量。
五、雷电接口雷电接口是一种苹果公司开发的高速数据传输接口。
它可以连接苹果设备与外部显示器、存储设备等。
雷电接口有不同的版本，如雷电2和雷电3，每个版本都具有不同的传输速率和功能特性。
选择雷电接口时，需考虑设备的兼容性以及所需的传输速率和功能。
在选择电脑网络接口时，需综合考虑以下几个方面：1. 网络需求：根据所需的网络速度和功能，选择适合的接口类型。
