水立方详细介绍

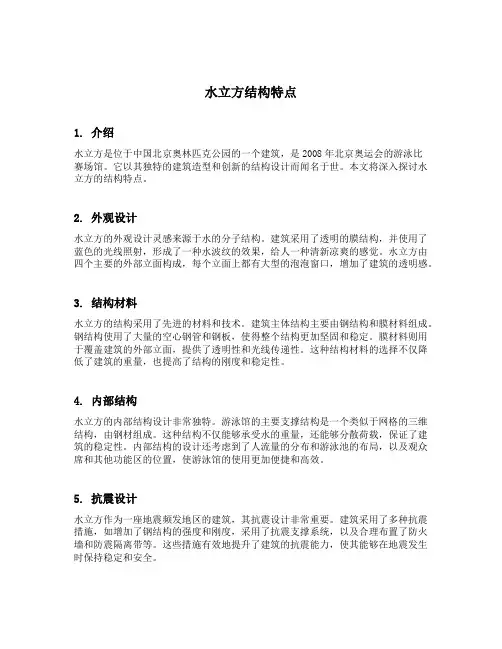

水立方结构特点
水立方结构特点1. 介绍水立方是位于中国北京奥林匹克公园的一个建筑，是2008年北京奥运会的游泳比赛场馆。
它以其独特的建筑造型和创新的结构设计而闻名于世。
本文将深入探讨水立方的结构特点。
2. 外观设计水立方的外观设计灵感来源于水的分子结构。
建筑采用了透明的膜结构，并使用了蓝色的光线照射，形成了一种水波纹的效果，给人一种清新凉爽的感觉。
水立方由四个主要的外部立面构成，每个立面上都有大型的泡泡窗口，增加了建筑的透明感。
3. 结构材料水立方的结构采用了先进的材料和技术。
建筑主体结构主要由钢结构和膜材料组成。
钢结构使用了大量的空心钢管和钢板，使得整个结构更加坚固和稳定。
膜材料则用于覆盖建筑的外部立面，提供了透明性和光线传递性。
这种结构材料的选择不仅降低了建筑的重量，也提高了结构的刚度和稳定性。
4. 内部结构水立方的内部结构设计非常独特。
游泳馆的主要支撑结构是一个类似于网格的三维结构，由钢材组成。
这种结构不仅能够承受水的重量，还能够分散荷载，保证了建筑的稳定性。
内部结构的设计还考虑到了人流量的分布和游泳池的布局，以及观众席和其他功能区的位置，使游泳馆的使用更加便捷和高效。
5. 抗震设计水立方作为一座地震频发地区的建筑，其抗震设计非常重要。
建筑采用了多种抗震措施，如增加了钢结构的强度和刚度，采用了抗震支撑系统，以及合理布置了防火墙和防震隔离带等。
这些措施有效地提升了建筑的抗震能力，使其能够在地震发生时保持稳定和安全。
6. 可持续发展水立方的结构设计也注重了可持续发展的原则。
建筑利用了太阳能和地热能等可再生能源，减少了能源消耗。
同时，膜材料的使用也降低了建筑的能耗。
此外，水立方还采集了雨水，用于冲洗厕所和灌溉周围的植物。
这些举措使水立方成为一个环保和可持续的建筑。
7. 总结水立方的结构特点主要体现在外观设计、结构材料、内部结构、抗震设计和可持续发展方面。
其独特的建筑造型和先进的结构设计使其成为一座世界级的建筑，不仅体现了人类创新和科技进步的成果，也对未来建筑设计提供了有价值的借鉴。

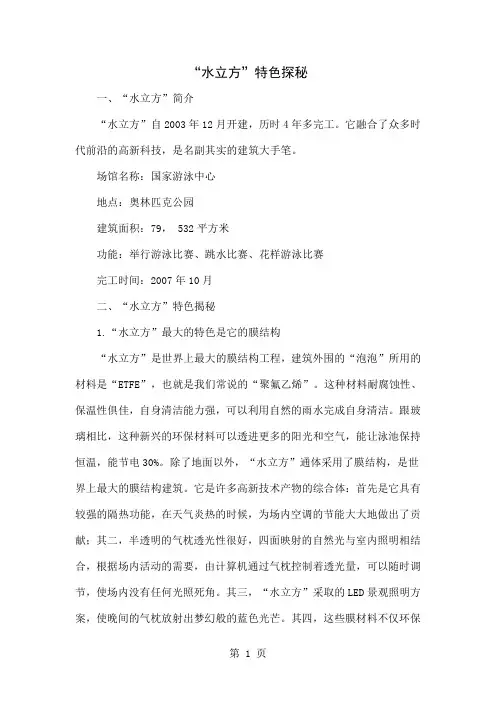

“水立方”特色探秘5页
“水立方”特色探秘一、“水立方”简介“水立方”自2003年12月开建，历时4年多完工。
它融合了众多时代前沿的高新科技，是名副其实的建筑大手笔。
场馆名称：国家游泳中心地点：奥林匹克公园建筑面积：79， 532平方米功能：举行游泳比赛、跳水比赛、花样游泳比赛完工时间：2007年10月二、“水立方”特色揭秘1.“水立方”最大的特色是它的膜结构“水立方”是世界上最大的膜结构工程，建筑外围的“泡泡”所用的材料是“ETFE”，也就是我们常说的“聚氟乙烯”。
这种材料耐腐蚀性、保温性俱佳，自身清洁能力强，可以利用自然的雨水完成自身清洁。
跟玻璃相比，这种新兴的环保材料可以透进更多的阳光和空气，能让泳池保持恒温，能节电30%。
除了地面以外，“水立方”通体采用了膜结构，是世界上最大的膜结构建筑。
它是许多高新技术产物的综合体：首先是它具有较强的隔热功能，在天气炎热的时候，为场内空调的节能大大地做出了贡献；其二，半透明的气枕透光性很好，四面映射的自然光与室内照明相结合，根据场内活动的需要，由计算机通过气枕控制着透光量，可以随时调节，使场内没有任何光照死角。
其三，“水立方”采取的LED景观照明方案，使晚间的气枕放射出梦幻般的蓝色光芒。
其四，这些膜材料不仅环保节能，具有利用雨水自洁的功能，每年还能回收雨水一万多吨，相当于一百户居民一年的用水量。
2.耐高温715℃的燃点不容易起火“水立方”外层膜的延展性也很强，可以被拉伸到本身的3~4倍。
715℃的燃点将保证膜结构的消防安全，即便被点燃，这种材料在燃烧时也并不会扩散，且无烟、无燃烧物掉落。
“水立方”膜结构的充气系统是全自动的，其中任何一个细节出现问题，工作人员都能通过电脑及时监测到。
每个气枕都有一个相对独立的充气系统，不会出现一损俱损的情况。
气枕的维修也非常方便，万一出现外膜破裂、漏气的情况，工作人员将在8小时对破损的外膜修补或更新。
3.“水立方”自己会“洗脸”“水立方”的膜材料ETFE不仅环保节能，还具有自洁功能。

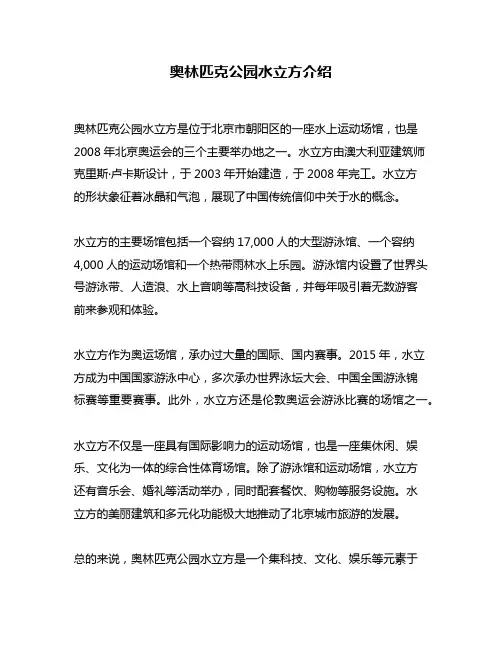

奥林匹克公园水立方介绍
奥林匹克公园水立方介绍
奥林匹克公园水立方是位于北京市朝阳区的一座水上运动场馆，也是2008年北京奥运会的三个主要举办地之一。
水立方由澳大利亚建筑师克里斯·卢卡斯设计，于2003年开始建造，于2008年完工。
水立方
的形状象征着冰晶和气泡，展现了中国传统信仰中关于水的概念。
水立方的主要场馆包括一个容纳17,000人的大型游泳馆、一个容纳4,000人的运动场馆和一个热带雨林水上乐园。
游泳馆内设置了世界头号游泳带、人造浪、水上音响等高科技设备，并每年吸引着无数游客
前来参观和体验。
水立方作为奥运场馆，承办过大量的国际、国内赛事。
2015年，水立方成为中国国家游泳中心，多次承办世界泳坛大会、中国全国游泳锦
标赛等重要赛事。
此外，水立方还是伦敦奥运会游泳比赛的场馆之一。
水立方不仅是一座具有国际影响力的运动场馆，也是一座集休闲、娱乐、文化为一体的综合性体育场馆。
除了游泳馆和运动场馆，水立方
还有音乐会、婚礼等活动举办，同时配套餐饮、购物等服务设施。
水
立方的美丽建筑和多元化功能极大地推动了北京城市旅游的发展。
总的来说，奥林匹克公园水立方是一个集科技、文化、娱乐等元素于
一体的综合性场馆，既是世界一流的运动场馆，也是北京城市的重要文化地标。
在未来，随着北京城市文化建设的不断推进，水立方的功能和影响力也将更加广泛和深远。
水立方服务设施功能区简介
水立方服务设施功能区简介国家游泳中心又称“水立方”，是北京2008年第29届奥运会和第13届残奥会的两大精品场馆之一。
她座落于奥林匹克公园内，是奥林匹克公园中心区内标志性建筑物，是北京市委市政府指定的唯一一个由港澳台侨同胞捐资建设的奥运场馆，凝聚了海内外华人华侨共建奥运的伟大民族团结精神。
奥运会期间，“水立方”见证了一个又一个的历史时刻，诞生了21项世界纪录，不仅创造了快速泳池的奇迹，更被世界媒体盛赞为 “水魔方”。
为了更好地实现场馆可持续运营，按照场馆既定的整体设计方案，“水立方”在奥运场馆中率先启动了赛后改造工作。
改建后的水立方将保持原有建筑风格，并成为一个既能举办大型国际赛事，又能为公众提供水上运动健身、文化休闲、旅游参观等综合性服务的大型室内多功能水上中心。
改造后的水立方运营面积增大，运营功能更加完善，在软件服务和配套设施方面均有所优化，是举办体育赛事、新闻发布会、艺术展览、大型演出及冷餐宴会等各种活动的理想场所。
奥林匹克比赛大厅奥林匹克比赛大厅是水立方的核心区域，在这里你可以感受到水立方建筑的震撼，内置约5000个标准坐席，有效面积近一万平米。
比赛大厅内有两个泳池，游泳池25米*50米水深3米，跳水池：25米*30米水深4.5-5.5米。
看台的每个座椅下都设有一个通风口，主要用于调节温度和换新风。
坐席区座椅水天一色，如同一池碧水飞溅出的层层浪花。
场馆在坐席、马道等区域使用了大量的吸音材料，有效地降低了室内声音的回响程度，音响效果极佳。
在电声方面，场馆采用了国际先进的高指向性扬声器，覆盖整个比赛大厅内，音响系统达到影院的声音效果。
整个比赛大厅空气质量优良、自然光线、声音效果、建筑构造和色彩等方面优美和谐，共同营造出舒适、愉悦、令人兴奋的综合室内环境。
是举行各类赛事，大型演出、活动的理想场所。
（长：116m、宽：70m、高：30m、面积：8120㎡）场地服务设施配备上下水标准：具备给水条件，地漏\排水沟（可排水、无隔油池 ）电源标准：220V、380V (单项/三项) 物理双路供电 备应急电源 （一定数量的负荷容量）网络通讯情况：具备网络通讯覆盖条件（光纤）功能用房配备：充足的功能用房可以根据实际情况进行安排场地基本情况介绍及搭建要求所有展台限高15米。

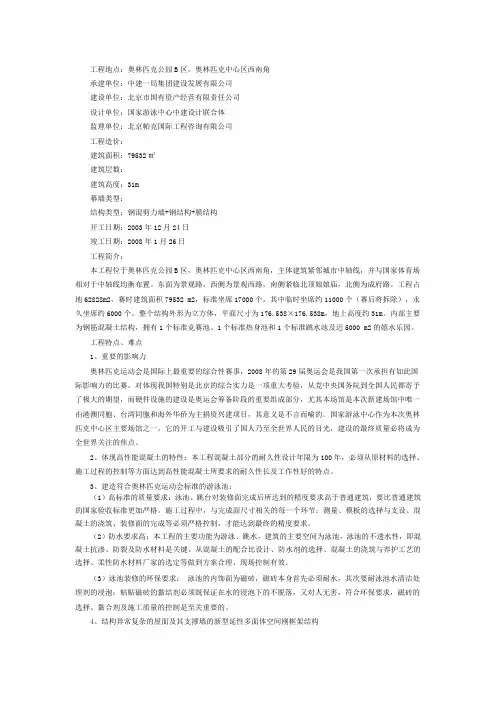

国家游泳中心(水立方)详细介绍
工程地点：奥林匹克公园B区，奥林匹克中心区西南角承建单位：中建一局集团建设发展有限公司建设单位：北京市国有资产经营有限责任公司设计单位：国家游泳中心中建设计联合体监理单位：北京帕克国际工程咨询有限公司工程造价：建筑面积：79532㎡建筑层数：建筑高度：31m幕墙类型：结构类型：钢混剪力墙+钢结构+膜结构开工日期：2003年12月24日竣工日期：2008年1月26日工程简介：本工程位于奥林匹克公园B区，奥林匹克中心区西南角，主体建筑紧邻城市中轴线，并与国家体育场相对于中轴线均衡布置。
东面为景观路，西侧为景观西路，南侧紧临北顶娘娘庙，北侧为成府路。
工程占地62828m2，赛时建筑面积79532 m2，标准坐席17000个，其中临时坐席约11000个（赛后将拆除），永久坐席约6000个。
整个结构外形为立方体，平面尺寸为176.538×176.538m，地上高度约31m。
内部主要为钢筋混凝土结构，拥有1个标准竞赛池、1个标准热身池和1个标准跳水池及近5000 m2的嬉水乐园。
工程特点、难点1、重要的影响力奥林匹克运动会是国际上最重要的综合性赛事，2008年的第29届奥运会是我国第一次承担有如此国际影响力的比赛，对体现我国特别是北京的综合实力是一项重大考验，从党中央国务院到全国人民都寄予了极大的期望，而硬件设施的建设是奥运会筹备阶段的重要组成部分，尤其本场馆是本次新建场馆中唯一由港澳同胞、台湾同胞和海外华侨为主捐资兴建项目，其意义是不言而喻的。
国家游泳中心作为本次奥林匹克中心区主要场馆之一，它的开工与建设吸引了国人乃至全世界人民的目光，建设的最终质量必将成为全世界关注的焦点。
2、体现高性能混凝土的特性：本工程混凝土部分的耐久性设计年限为100年，必须从原材料的选择、施工过程的控制等方面达到高性能混凝土所要求的耐久性长及工作性好的特点。
3、建造符合奥林匹克运动会标准的游泳池：（1）高标准的质量要求：泳池、跳台对装修面完成后所达到的精度要求高于普通建筑，要比普通建筑的国家验收标准更加严格。
鸟巢水立方旅游攻略
鸟巢水立方旅游攻略介绍鸟巢水立方是位于中国北京市奥林匹克公园的一座大型水上运动中心。
作为2008年北京奥运会的主要场馆之一，鸟巢水立方吸引了众多游客前来观光和体验水上运动。
本文将为您提供鸟巢水立方旅游攻略，帮助您充分了解该景点并为您的旅行做好准备。
游览时间鸟巢水立方每天的开放时间为上午9点到下午6点。
在游览时，建议提前至少30分钟到达景点，以确保能够购票并进入场馆。
此外，鸟巢水立方在冬季也会举办冰上运动及冰雕展览活动，因此游客可以根据自己的兴趣和喜好选择合适的时间前往。
门票信息鸟巢水立方的门票价格为每人100元。
游客可选择在线购买门票或到达景点现场购买门票。
建议提前在官方网站或其他合作平台购买门票以避免人流高峰期的等待时间。
请注意，部分门票可能是限流票，所以提前购票能够确保您有足够的时间和空间享受景点。
游览路线鸟巢水立方是一个综合性水上运动中心，提供多种娱乐活动和景观观赏。
游客可按照以下路线进行游览：1.主入口：从鸟巢水立方的主入口进入，可在前台购票并了解最新的活动和展览信息。
2.中央大堂：进入中央大堂，可欣赏到水立方的壮丽景观。
中央大堂有各种休息区和餐饮服务，游客可以在此休息和品尝当地美食。
3.展览区：鸟巢水立方经常举办各种主题展览和活动，游客可以参观展览区了解更多的相关知识。
4.水上运动区：鸟巢水立方拥有室内外的水上运动设施，如泳池、水滑梯和冲浪区等。
游客可以根据自己的兴趣和能力选择参加适合的水上活动。
5.休闲区：在游览过程中，游客可以在休闲区放松身心。
休闲区设有花园和人工湖泊，提供舒适的环境和美景。
目的地交通鸟巢水立方交通便利，有多种方式可以到达：•公共交通：乘坐地铁8号线至奥体中心站下车，出站后步行约10分钟即可抵达鸟巢水立方。
•出租车：游客可选择乘坐出租车前往鸟巢水立方，该景点距离北京市中心约15公里，乘坐出租车需要约30分钟。
•自驾车：鸟巢水立方附近有多个停车场，游客可以选择自驾前往。
水立方结构简介 ppt课件
ppt课件
12
结构体系确定 •下部采用钢筋混凝土筒体剪力墙—框架扁梁—大板体系 •上部采用延性钢框架空间结构（屋面、墙） •上部钢框架墙体结构刚性支承于0.000及6.400钢筋混凝土平台
结构分析软件 •下部混凝土结构采用ETABS、SATWE、TAT、SAFE计算分析 •上部钢结构采用MST、STRAND7、SAP2000进行截面优化设计 •整体结构采用SAP2000、STAND7进行整体分析和抗震设计
ppt课件
19
特殊材料 —— ETFE
“水立方”的膜结构使用的是一种名 为ETFE的特殊材料,最早使用于航 空工业中。 ETFE薄膜的使用在国 内尚属首次,但过去20年内,由于这 种材料耐腐蚀性、保温性俱佳、自 清洁能力强,欧洲有600至800个建 筑都用了这种材料,包括德国的安联 体育场和英国“伊甸园”植物园。
ppt课件
25
ppt课件
7
基本构成 基于三维空间最有效的分割，结构模型在自然界中普遍存在，
例如细胞组织单元的基本排列形式、水晶的矿物结构，以及肥皂沫 的天然构造。
ppt课件
8
规律 尽管此呈现出复杂性及有机的形式，但实际上它具有很高的重复性。
ppt课件
9
钢结构工程概况
平面尺寸：177.338m×177.338m 建筑墙体底标高：1.059m 屋顶标高：30.587m 屋面及支撑墙结构由新型多面体空间钢架构成水滴的骨架。钢结 构总用钢量共约6300吨，钢材选用Q345C、Q420C。结构节点 形式分为球型、半球型、方钢管相贯三种，杆件分为圆钢管、方 钢管两种形式。所有构件壁厚由6mm到40mm。节点9290个， 杆件数量将近20670根。
ppt课件
18
北京水立方景点介绍
北京水立方景点介绍
1. 嘿，你知道北京的水立方吗？那可真是个超级独特的地方！想象一下，那么大一个建筑，就像一个巨大的水蓝色魔方！好多人都在那里拍照留念呢，咱也得去凑凑热闹呀！
2. 哇塞，水立方的外观简直绝了呀！那独特的造型，就好像是从科幻电影里走出来的一样。
你看了能不心动？
3. 进了水立方里面，那感觉更是不一样！宽敞又明亮，简直太震撼了！这可比咱平时去的那些地方牛多了，你说是不是？
4. 水立方里有各种设施，游泳馆那叫一个棒！在那里游泳，感觉自己就像是条欢快的鱼儿，可有意思啦！你不想去体验体验？
5. 还有那观众席，坐满了人观看比赛的时候，那氛围别提多热烈了。
就好像大家都变成了一个整体，一起为运动员加油助威，多带劲啊！
6. 晚上的水立方更是别具一番魅力，灯光一打，哇哦，简直美炸了！就像一颗闪闪发光的蓝宝石，你能忍住不去看看？
7. 这里举办过好多大型活动呢，那些精彩的瞬间让人记忆深刻。
感觉站在那都能感受到当时的热烈，真牛啊！
8. 北京水立方真的是个超棒的景点，不去绝对会后悔！大家一定要去看看呀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水立方详细介绍
国家游泳中心是北京2008年奥运会比赛场馆之一，其创意来自于肥皂泡的结构，因其外观酷似一个蓝色方盒子而被称为“水立方”。
与“鸟巢”一样，“水立方”独特的结构设计给施工带来了很大难度，因为它是世界上第一个尝试实现这一肥皂泡结构体系的建筑。
“水立方”的建筑外围护采用新型的环保节能ETFE（四氟乙烯）膜材料，由3000多个气枕组成，覆盖面积达到10万平方米。
建设地点：奥林匹克公园
建筑面积（M2）：65000－80000。
座席数：永久座席为6000个，临时性座席11000个。
赛时功能：游泳、跳水、花样游泳、水球。
开工时间：2003.12.24。
工时间：2007年四季度。
“水立方”是世界上首个基于“气泡理论”建造的多面体钢架结构建筑。
独特的结构设计给施工带来了很大困难。
国家游泳中心总经理康伟说，“水立方”的创意来自于肥皂泡的构造。
这种在自然界常见的形态从未在建筑结构中出现过。
“从截面上看，‘水立方’墙面和屋顶都分为内外3层，9803个球形节点、20870根钢质杆件中，没有一个零件在空间定位上是完全平行的，传统的二维图纸无法标出工件的坐标。
因此，定位难成为‘水立方’施工中遇到的最大挑战。
”康伟说。
在业主的委托下，中建国际（深圳）设计顾问有限公司联合国内4家研究单位，仅用了半个多月便把“水立方”的所有工件在三维空间上一一标出了坐标。
30513个工件、91539个坐标值，堆成了两尺多高的施工图纸。
作为自主创新成果，《新型多面体空间钢架结构设计理论》为“水立方”的钢结构搭建提供了技术标准。
随着奥运工程进度的不断推进，新标准、新工艺不断涌现。
这些新标准、新工艺是奥运工程留下的一笔宝贵财富，今后将成为同类建筑的参照标准。
“水立方”膜结构的表面覆盖面积达到10万平方米。
为确保正式安装的顺利进行，2006年春节前完成了实体墙面500平方米试安装。
此次正式施工前，“水立方”主体钢结构已完成了施工准备工作，具备了贴膜条件。
首次披露哈尔滨为“鸟巢”焊接术之乡。
作为北京奥运会的场馆，“鸟巢”（即国家体育场）创造了“世界之最”———世界上跨度最大的钢结构建筑。
近日，关于这一“世界之最”的创造故事首次披露。
据新华社报道，这是一个缺少现成技术标准作为参考的“世界之最”，科研人员为此曾北上哈尔滨摸索不同钢材在零下30℃下的焊接要求。
据介绍，“鸟巢”钢结构的最大跨度达到343米，如果使用普通钢材，厚度至少要达到220毫米。
这样一来，“鸟巢”钢结构的总重量将超过8万吨，不仅不便于加工和运输，而且钢板越厚，焊接越困难。
经过专家反复论证，厚度为110毫米的Ｑ460高强度钢材成为最佳选择。
钢材问题解决了，焊接问题又来了。
“鸟巢”钢结构焊缝总长达30多万米，其中现场焊接焊缝长达6万多米。
按工期要求，近一半现场钢材焊接要在去年年底至今年年初进行。
此时北京正值冬季，室外气温常在0℃以下，而焊接一般要求在0℃以上的“正
温”条件下进行。
应该预热多久？用什么温度焊接最合适？“鸟巢”钢结构动工之前，施工单位对全世界150多个钢铁焊接的大型数据库进行了详细的检索，结果没有找到任何相关工艺标准的记录。
为攻克难题，科研人员兵分多路，进行可焊性实验。
有的北上哈尔滨，摸索不同钢材在零下30℃下的焊接要求；有的埋头在实验室里，测算出了室外一级至五级风下进行焊接的不同技术参数；有的对焊好的钢材进行冲击实验……实验一直持续了5个多月，最终制定出了准确科学的施工质量验收规范。
三维图锁定“水立方”肥皂泡。
