锅炉控制方案设计

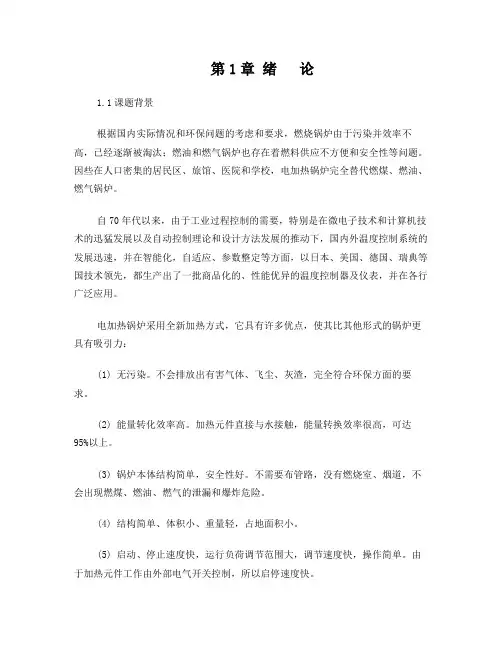

锅炉温度PID控制系统设计
第1章绪论1.1课题背景根据国内实际情况和环保问题的考虑和要求，燃烧锅炉由于污染并效率不高，已经逐渐被淘汰；燃油和燃气锅炉也存在着燃料供应不方便和安全性等问题。
因些在人口密集的居民区、旅馆、医院和学校，电加热锅炉完全替代燃煤、燃油、燃气锅炉。
自70年代以来，由于工业过程控制的需要，特别是在微电子技术和计算机技术的迅猛发展以及自动控制理论和设计方法发展的推动下，国内外温度控制系统的发展迅速，并在智能化，自适应、参数整定等方面，以日本、美国、德国、瑞典等国技术领先，都生产出了一批商品化的、性能优异的温度控制器及仪表，并在各行广泛应用。
电加热锅炉采用全新加热方式，它具有许多优点，使其比其他形式的锅炉更具有吸引力：(1) 无污染。
不会排放出有害气体、飞尘、灰渣，完全符合环保方面的要求。
(2) 能量转化效率高。
加热元件直接与水接触，能量转换效率很高，可达95%以上。
(3) 锅炉本体结构简单，安全性好。
不需要布管路，没有燃烧室、烟道，不会出现燃煤、燃油、燃气的泄漏和爆炸危险。
(4) 结构简单、体积小、重量轻，占地面积小。
(5) 启动、停止速度快，运行负荷调节范围大，调节速度快，操作简单。
由于加热元件工作由外部电气开关控制，所以启停速度快。
(6) 可采用计算机监控，完全实现自动化。
其温度的控制都能通过微控制芯片完成，使锅炉的运行完全实现自动化，最大程度地将控制器应用于传统的锅炉行业。
本课题主要研究锅炉温度的过程控制。
新型锅炉是机电一体化的产品，可将电能直接转化成热能，具有效率高，体积小，无污染，运行安全可靠，供热稳定，自动化程度高的优点，是理想的节能环保的供暖设备。
加上目前人们的环保意识的提高，电热锅炉越来越受人们的重视，在工业生产和民用生活用水中应用越来越普及。
电热锅炉目前主要用于供暖和提供生活用水。
主要是控制水的温度，保证恒温供水。
随着计算机和信息技术的高速发展，单片机广泛的应用于工业控制中。
工业控制也越来越多的采用计算机控制，在这里我们采用51系列单片机来做控制器。
电锅炉控制方案范文
电锅炉控制方案范文电锅炉作为一种常用的取暖设备，具有节能、环保和安全等优点，因此在市场上得到了广泛的应用。
为了更好地控制电锅炉的工作状态，提高取暖的效果和舒适度，可以采用多种控制方案。
本文将介绍几种常用的电锅炉控制方案。
1.温度控制方案：温度控制是电锅炉的主要工作参数之一，合理控制温度可以提高取暖效果。
温度控制方案可以采用PID控制器，通过对温度的实时监测和反馈控制，控制锅炉的工作状态。
PID控制器可根据温度的变化情况，动态调整加热功率，使温度保持在设定范围内。
此外，还可以设置温度传感器以检测室内温度，并根据设定值自动调整电锅炉的工作状态。
2.时间控制方案：时间控制是电锅炉的另一种常用控制方式，通过设置定时开关，可以预先设定电锅炉的工作时间，提前几个小时开启锅炉供暖，提供热水。
在定时开关的基础上，还可以结合温度传感器和温度控制方案，根据温度的变化情况动态调整锅炉的工作状态。
例如，在室内温度较低时，定时开关可以提前几个小时开启锅炉供暖，而在室内温度较高时，可以自动关闭锅炉，以节约能源。
3.调速控制方案：电锅炉的运行状态和供暖效果与水泵的转速密切相关。
因此，调速控制方案可以通过控制水泵的转速来调整锅炉的供暖效果。
可以使用变频器控制水泵的转速，根据室内温度的变化情况自动调整水泵的转速，以提供舒适的供暖效果。
另外，还可以使用压力传感器来实时监测供水压力，并根据设定值自动调整水泵的转速，保证供暖水的稳定供应。
4.多区域控制方案：多区域控制方案适用于大型建筑物或多户家庭，可以通过划分不同的供暖区域来提高供暖效果，并可单独控制每个区域的温度。
可以在每个供暖区域设置温度传感器，并根据设定值和实际温度的差异，控制电锅炉的工作状态。
此外，还可以设置各个区域的开关阀门，以实现不同区域的独立控制，节约能源和提高舒适度。
综上所述，电锅炉的控制方案可以从温度控制、时间控制、调速控制和多区域控制等方面进行优化。
通过合理选择和组合这些方案，可以实现电锅炉的精确控制和高效运行，提高取暖效果和舒适度，同时也节约能源，减少对环境的影响。

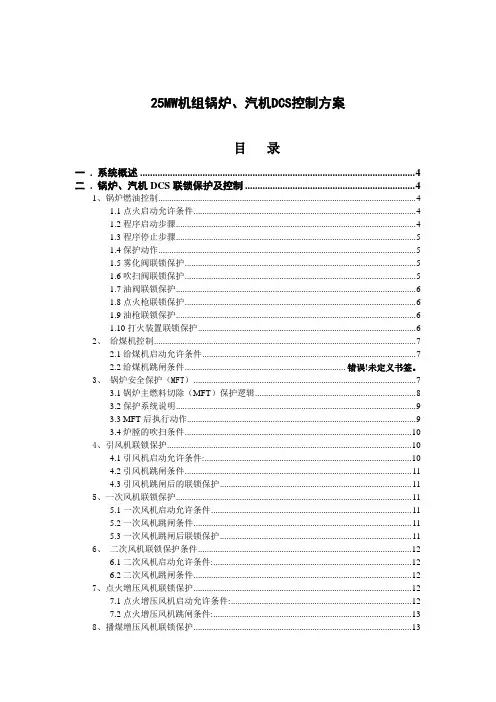

锅炉汽机DCS控制方案
25MW机组锅炉、汽机DCS控制方案目录一. 系统概述 (4)二. 锅炉、汽机DCS联锁保护及控制 (4)1、锅炉燃油控制 (4)1.1点火启动允许条件 (4)1.2程序启动步骤 (4)1.3程序停止步骤 (5)1.4保护动作 (5)1.5雾化阀联锁保护 (5)1.6吹扫阀联锁保护 (5)1.7油阀联锁保护 (6)1.8点火枪联锁保护 (6)1.9油枪联锁保护 (6)1.10打火装置联锁保护 (6)2、给煤机控制 (7)2.1给煤机启动允许条件 (7)2.2给煤机跳闸条件......................................................................... 错误!未定义书签。
3、锅炉安全保护（MFT） (7)3.1锅炉主燃料切除（MFT）保护逻辑 (8)3.2保护系统说明 (9)3.3 MFT后执行动作 (9)3.4炉膛的吹扫条件 (10)4、引风机联锁保护 (10)4.1引风机启动允许条件: (10)4.2引风机跳闸条件 (11)4.3引风机跳闸后的联锁保护 (11)5、一次风机联锁保护 (11)5.1一次风机启动允许条件 (11)5.2一次风机跳闸条件 (11)5.3一次风机跳闸后联锁保护 (11)6、二次风机联锁保护条件 (12)6.1二次风机启动允许条件: (12)6.2二次风机跳闸条件 (12)7、点火增压风机联锁保护 (12)7.1点火增压风机启动允许条件: (12)7.2点火增压风机跳闸条件: (13)8、播煤增压风机联锁保护 (13)8.1两台播煤增压风机启动允许条件: (13)8.2播煤增压风机跳闸条件: (13)8.3播煤增压风机旁路门联锁 (13)8.4播煤增压风机出口电动门联锁条件 (13)9、高压流化风机联锁保护 (14)9.1三台高压流化风机启动允许条件 (14)9.2高压流化风机联锁启动条件 (14)10、锅炉胶带机联锁 (14)10.1 1#胶带机启动允许条件: (14)10.2 1#胶带机强制跳闸条件: (14)10.3 2#胶带机启动允许条件: (14)11、冷渣机联锁 (14)11.1 1#冷渣机联锁停条件: (14)11.2 2#冷渣机联锁停条件: .............................................................. 错误!未定义书签。

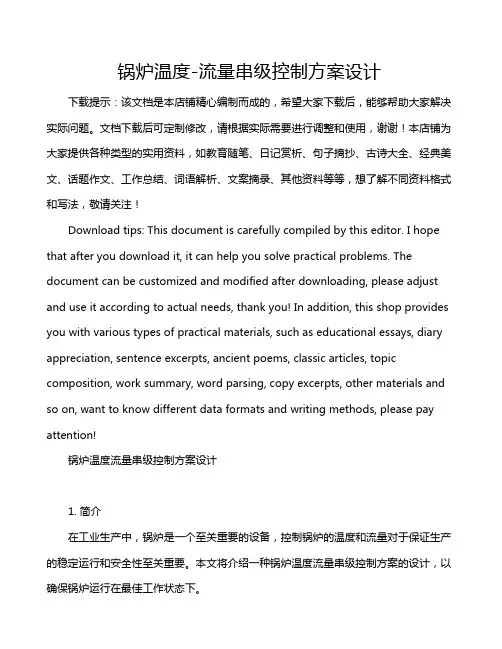

锅炉温度-流量串级控制方案设计
锅炉温度-流量串级控制方案设计下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!锅炉温度流量串级控制方案设计1. 简介在工业生产中，锅炉是一个至关重要的设备，控制锅炉的温度和流量对于保证生产的稳定运行和安全性至关重要。
电锅炉控制方案范文
电锅炉控制方案范文一、控制原理：二、主要控制参数：1.温度控制参数：包括设定温度和控制温度范围。
设定温度：根据实际需要设定的锅炉工作温度。
控制温度范围：控制器设定的工作温度上下限，超过该范围就会触发相应的保护措施。
2.压力控制参数：主要包括设定压力和控制压力范围。
设定压力：根据实际需要设定的锅炉工作压力。
控制压力范围：控制器设定的工作压力上下限，超过该范围就会触发相应的保护措施。
3.水位控制参数：主要包括设定水位和控制水位范围。
设定水位：根据实际需要设定的锅炉工作水位。
控制水位范围：控制器设定的工作水位上下限，超过该范围就会触发相应的保护措施。
三、控制策略：1.温度控制策略：电锅炉的温度控制可以采用比例控制或PID控制。
比例控制可以根据设定温度和实际温度之间的偏差，通过调整电锅炉的加热功率来实现温度的稳定控制。
PID控制则可以根据设定温度、实际温度和温度变化速度的综合信息，通过调整比例、积分和微分参数来实现更加精准的温度控制。
2.压力控制策略：电锅炉的压力控制可以采用比例控制或PID控制。
比例控制可以根据设定压力和实际压力之间的偏差，通过调整燃烧器的燃烧强度来实现压力的稳定控制。
PID控制则可以根据设定压力、实际压力和压力变化速度的综合信息，通过调整比例、积分和微分参数来实现更加精准的压力控制。
3.水位控制策略：电锅炉的水位控制可以采用开关控制或PID控制。
开关控制可以根据设定水位和实际水位之间的偏差，通过控制给水泵的运行状态来实现水位的稳定控制。
PID控制则可以根据设定水位、实际水位和水位变化速度的综合信息，通过调整比例、积分和微分参数来实现更加精准的水位控制。
四、安全保护措施：1.缺水保护：当电锅炉水位低于一定水位时，自动停炉，同时报警。
2.过温保护：当电锅炉温度超过设定温度上限时，自动停炉，同时报警。
3.过压保护：当电锅炉压力超过设定压力上限时，自动停炉，同时报警。
4.燃烧器故障保护：当燃烧器发生故障或运行异常时，自动停炉，同时报警。
基于plc的锅炉控制系统的设计方案
设计基于PLC 的锅炉控制系统需要考虑到控制逻辑、传感器选择、执行器配置、人机界面以及安全性等多个方面。
以下是一个基本的PLC 锅炉控制系统设计方案：1. 控制逻辑设计：-设定温度和压力设定值，根据实际情况设定控制策略。
-设计启动、停止、调节锅炉火焰和水位控制等具体操作逻辑。
2. 传感器选择：-温度传感器：用于监测锅炉管道和水箱的温度。
-压力传感器：监测锅炉的压力情况。
-液位传感器：监测水箱水位，确保水位在安全范围内。
-其他传感器：根据需要选择氧含量传感器、烟气排放传感器等。
3. 执行器配置：-配置控制阀门、泵等执行器，用于控制水流、燃料供应、风扇转速等。
-确保执行器与PLC 的通讯稳定可靠，实现远程控制和监控。
4. 人机界面设计：-设计人机界面，包括触摸屏或按钮控制板，显示关键参数和状态信息。
-提供操作界面，方便操作员设定参数、监控运行状态和进行故障诊断。
5. 安全性设计：-设计安全保护系统，包括过压保护、过温保护、水位保护等，确保锅炉运行安全。
-设置报警系统，当参数超出设定范围时及时警示操作员。
6. 通讯接口：-考虑与其他系统的通讯接口，如SCADA 系统、远程监控系统等，实现数据传输和远程控制。
7. 程序设计：-使用PLC 编程软件编写程序，包括控制逻辑、报警逻辑、自诊断等功能。
-测试程序逻辑，确保系统稳定可靠，符合设计要求。
以上是基于PLC 的锅炉控制系统设计方案的基本步骤，具体设计还需根据实际情况和需求进行调整和优化。
在设计过程中，还需遵循相关标准和规范，确保系统安全可靠、运行稳定。
热水锅炉自动化控制方案
热水锅炉自动化控制方案1. 引言热水锅炉自动化控制方案是为了提高锅炉效率、降低能源消耗而制定的。
通过引入自动化控制技术，可以实现对热水锅炉系统中各个环节的智能监控、精确控制和自动调节，从而使热水锅炉运行更加稳定、可靠，并能根据实际需要提供适当的热水供应。
2. 控制原理热水锅炉的自动化控制方案主要由传感器、执行器和控制器三部分组成。
传感器用于监测热水锅炉系统的参数，如水位、压力、温度等；执行器用于执行控制指令，控制燃烧器、水泵等设备的运行；控制器负责采集传感器数据、分析处理，并生成相应的控制信号。
3. 控制策略热水锅炉自动化控制方案应根据实际情况选择合适的控制策略，下面介绍几种常见的控制策略：3.1 水位控制水位控制是热水锅炉自动化控制中的重要环节。
通过监测锅炉水位传感器的信号，控制器可以判断当前锅炉水位是否达到设定值，并相应地控制水泵的启停状态，以实现水位自动控制。
3.2 压力控制热水锅炉的压力控制是保证锅炉运行安全的重要环节。
通过监测锅炉压力传感器的信号，控制器可以判断当前锅炉压力是否超过设定值，并根据实际情况调整燃烧器的供气量，以保持合适的压力。
3.3 温度控制热水锅炉的温度控制是确保供应热水温度稳定的关键环节。
通过监测锅炉温度传感器的信号，控制器可以判断当前锅炉温度是否达到设定值，并调整燃烧器的工作状态，以保持稳定的温度输出。
4. 控制系统热水锅炉自动化控制系统一般由传感器、执行器和控制器组成。
传感器负责采集锅炉系统的各项参数，执行器负责执行控制指令，而控制器则负责监测传感器数据、分析处理，并生成相应的控制信号。
通过这三者协同工作，实现对锅炉系统的智能控制。
5. 总结热水锅炉自动化控制方案通过引入传感器、执行器和控制器，实现对热水锅炉系统的全方位监控和精确控制。
合理选择控制策略，并优化控制系统的结构，能够提高锅炉运行效率，降低能源消耗，提供稳定可靠的热水供应。
在实际应用中，还需要根据具体要求进行系统优化和定制化设计，以满足特定需求。
锅炉压力控制方案
锅炉压力控制方案引言锅炉是许多工业生产过程中常用的设备之一，为了确保锅炉的正常运行，保证生产的安全性和稳定性，需要对锅炉的压力进行控制。
本文将介绍一种锅炉压力控制方案，以确保锅炉压力在安全范围内稳定运行。
压力控制原理在锅炉运行过程中，随着供水温度和负荷的变化，锅炉内部的压力也会发生相应的变化。
压力控制的基本原理是通过控制锅炉内水的流入和流出，以维持锅炉内的压力在设定范围内。
压力控制方法常用的锅炉压力控制方法有三种：手动控制、间接控制和自动控制。
手动控制手动控制是最简单的一种控制方法，操作人员通过手动调节进水量、放水量等参数来控制锅炉的压力。
这种方法的缺点是控制精度较低，容易出现过冲或不足的情况。
间接控制间接控制是通过感应锅炉压力变化来进行调整，常见的方法是使用压力传感器监测锅炉内压力，当压力超过设定范围时，自动调整进水量或放水量。
间接控制的好处是可以减少人工干预，但控制精度相对较低。
自动控制自动控制是目前常用的一种压力控制方法，它基于先进的控制算法和自动化设备，可以实时监测锅炉内压力，并根据设定的控制策略自动调整进水量和放水量，以维持锅炉的压力稳定在设定范围内。
自动控制可以提高控制精度和效率，减少人工干预。
自动控制方案传感器监测：使用压力传感器或压力变送器实时监测锅炉内的压力变化，并将数据传输给控制系统。
控制系统：控制系统是自动控制的核心，它接收传感器传来的压力数据，并根据事先设定的控制策略进行计算，得出相应的控制命令。
执行机构：执行机构负责根据控制系统的指令调节进水量和放水量。
常见的执行机构包括调节阀、排污阀等。
反馈闭环：为了保证控制的精度，通常会加入反馈闭环，即将执行机构的输出再次通过传感器反馈给控制系统进行校正。
控制策略锅炉压力控制的控制策略有多种，常见的有比例积分控制、模糊控制、模型预测控制等。
比例积分控制比例积分控制是常用的控制策略之一，它通过调节进水量和放水量的比例系数和积分时间来控制锅炉压力的波动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锅炉过程控制方案设计班级:自1201学号: 1501120121学生姓名:向朋指导教师:薄翠梅2015年7月9日电气工程与控制科学学院第一章自然循环锅炉分析1被控对象工艺流程1. 1 工艺流程赛题的被控对象是流程工业领域常见的自然循环锅炉。
锅炉是用于生产蒸汽的装置，生产的蒸汽用于发电和提供热能。
软化水经给水泵P1101泵出，分成两路，一路给水去减温器E1101，与过热蒸汽换热，然后与另一路给水混合进入省煤器E1102。
去减温器E1101的锅炉给水用于调整过热蒸汽的温度，同时也对锅炉给水进行预热。
正常工况时，大部分锅炉给水直接流向省煤器，小部分锅炉给水流向减温器。
省煤器E1102由多段盘管组成，燃料燃烧产生的高温烟气自上而下通过管间，与管内的锅炉给水换热，回收烟气中的余热，并使锅炉给水进一步预热。
被烟气加热成饱和水的锅炉给水全部进入汽包V1102，再经过对流管束和下降管进入锅炉水冷壁，吸收炉膛辐射热在水冷壁里变成汽水混合物，然后返回汽包V1102进行汽水分离。
锅炉汽包为卧式圆筒形承压容器，内部装有给水分布槽、汽水分离器等。
汽水分离是汽包的重要作用之一，汽包V1102顶部设放空阀XV1104，分离出的饱和蒸汽再次进入炉膛F1101进行汽相升温，成为过热蒸汽。
出炉膛的过热蒸汽进入减温器E1101壳程，进行温度微调并为锅炉给水预热，最后以工艺所要求的过热蒸汽压力、过热蒸汽温度输送给下游生产过程。
过热蒸汽出口管线上设开关阀XV1105。
燃料经由燃料泵P1102泵入炉膛F1101的燃烧器，空气经变频鼓风机K1101送入燃烧器。
燃料与空气在燃烧器混合燃烧，产生热量使锅炉水汽化。
燃烧产生的烟气带有大量余热，对省煤器E1102中的锅炉给水进行预热。
烟气经由烟道，靠烟囱的抽力抽出，通入大气。
1.2 仪表及操作设备说明系统中用到的检测仪表及执行机构具体说明见下表。
1.3 锅炉系统控制要求（1）燃烧控制，需要控制燃料和空气的配比，以达到充分燃烧；（2）给水控制，需要与蒸汽产量匹配，以控制锅炉汽包内水的储量；（3）过热蒸汽出口压力控制，要求能够根据负荷的变化控制蒸汽压力；（4）过热蒸汽出口温度控制，需要根据工艺要求精确控制蒸汽温度。
第二章锅炉控制方案设计2.1 汽包水位控制方案汽包液位是蒸汽锅炉运行中一个非常重要的控制参数，它可以间接反映锅炉负荷与给水平衡的关系。
维持汽包水位正常时保证锅炉和下级设备安全运行的必要条件，如果汽包液位过高，使蒸汽带液，影响汽包内汽水分离装置的正常工作，造成出口蒸汽水分含量过多，导致过热器管壁结垢而被烧坏，也使过热蒸汽温度急剧变化，直接影响下级设备的稳定运行；汽包液位过低会影响汽水循环，严重时甚至可使加热水管局部受热而导致严重的事故。
而且汽包的给水量也不应该剧烈波动，以免影响省煤器和进水管道的安全。
2.1.1 汽包水位影响因素(1) 给水流量如果汽包的给水量突然出现扰动而增加，一方面由于给水温度低于汽包内的饱和水温度，刚刚进入汽包的给水会吸收原有饱和水的一部分热量，从而减少蒸汽量，水面下的气泡总体积也相应减小，汽包水位下降。
但是，从单容系统的角度考虑，不考虑气泡的影响，则给水量增加势必使汽包水位上升。
两种情况叠加即得到给水量增加时，汽包水位经过一段迟延后趋于单容系统规律而上升，迟延的时间随着给水的过冷度越大而越大。
(2) 锅炉负荷如果过热蒸汽流量（即锅炉负荷）突然出现扰动而增大，一方面汽包内的物质平衡状态被打破使水位下降；另一方面，由于锅炉出口的过热蒸汽量增加，迫使锅炉内的气泡增加，而燃料量不可能瞬间随之增加，这使汽包内的压力减小，水面下的气泡膨胀，总体积增大，导致水面上升，出现“虚假水位”。
两种情况共同影响汽包水位，使汽包中出现“虚假水位”现象，导致锅炉负荷增大时汽包水位先上升一段时间后才开始下降。
虚假水位会导致给水调节机构的误操作，使汽包水位波动剧烈，严重影响设备的安全和寿命。
这说明蒸汽流量扰动是影响汽包水位至关重要的因素之一。
(3) 燃料流量如果燃料量出现扰动增加，则饱和水吸收的热量增大，使锅炉负荷的蒸汽量增加，同样会导致出现“虚假水位”。
但水循环系统中的水量比较大，且汽包和水冷壁有一定的储热能力，使系统有一定的热惯性，蒸汽量增加缓慢。
且蒸汽量缓慢增加的同时汽包内的压力也会随之缓慢增大，使水面下的气泡体积变小，汽包水面下降。
两种情况综合考虑，则燃料量的增加出现的汽包“虚假水位”较蒸汽流量扰动下要缓和得多。
因此汽包水位控制过程中可认为燃料量是间接扰动。
2.1.2 被控变量与操纵变量的选择被控变量：汽包水位操纵变量：给水流量给水流量可以直接影响汽包水位，调整控制方便。
2.1.3 调节阀的选择V1101、V1102是汽包上水流量调节阀，一旦系统出现故障，气源信号减弱，这时为了防止锅炉发生干烧危险，应保证汽包内有一定的水储量，故调节阀应处于打开状态，所以选择气闭式调节阀。
根据调节阀流量特性，选择等百分比调节阀。
2.1.4 控制方案设计如单从物质平衡角度考虑，则只要保证汽包中的给水量与蒸发量恒等，汽包中达到一个动态平衡，就可以使汽包水位不变，因此可以采用比值控制方法调节给水量跟踪蒸汽量。
但对于闭环系统来说也要同时考虑汽包水位，这样可以避免蒸汽量和给水量测量不准确或由于管道泄漏等情况造成的给水量和蒸汽量间比值不确定带来的偏差。
从而采用三冲量控制方法控制汽包水位，即控制系统中同时引入汽包水位、给水量及过热蒸汽量三个测量信号。
汽包水位的反馈量可以在锅炉稳定工况时消除静差，但会在锅炉负荷变化时造成“虚假水位”。
而比值控制方法的引入，由于其不依赖于汽包水位，所以在一定程度上可以缓解“虚假水位”造成的误操作。
考虑到单级三冲量控制系统对信号的静态配合要求严格，到当负荷波动较大或给水压力不稳时易使系统存在静态误差，且整定较为困难。
因此采用串级三冲量汽包水位控制系统，系统方框图见图。
内环副调节器主要用于迅速抵消给水量的扰动，外环主控制器的任务是消除锅炉负荷扰动的同时将汽包水位无静差地维持在期望高度。
汽包水位三冲量串级控制系统2.1.5 控制器正反作用的确定汽包水位三冲量串级控制回路中，根据主、副控制器的正反作用的确定顺序为先副后主原则，首先确定其副回路给水流量控制器正反作用：副回路：汽包液位控制回路中，除氧器进水流量调节阀为气闭式，为负作用，所以符号为负；当阀门开大时，汽包上水流量增大，所以被控对象为正作用，符号为正；测量变送器的符号为正；偏差符号为负；为使控制系统稳定，必须保证系统构成负反馈，所以汽包给水流量控制器为负作用。
主回路：将副回路看作正环节；测量变送器的符号为正；上水流量增大时，除氧器的液位升高，所以被控对象为正作用，符号为正；为使控制系统稳定，必须保证系统构成负反馈，所以主控制器为负作用。
2.1.6汽包水位控制系统P&ID图汽包水位控制系统P&ID图2.2 锅炉燃烧系统控制方案锅炉是一个多输入、多输出、多回路、非线性且耦合严重的对象，调节参数与被调节参数之间存在许多交叉影响。
当其中任一个参量改变时，其他参量都会受影响。
因此，本方案将锅炉燃烧系统分成相对独立的四个调节对象，相应地设计相对独立的调节系统，考虑到锅炉正常运行时的各项指标，分别设计了过热蒸汽压力控制系统、过热蒸汽温度控制系统、烟气含氧量控制系统、炉膛负压控制系统。
2.2.1 过热蒸汽压力控制过热蒸汽压力是衡量锅炉的蒸汽生产量与负荷设备的蒸汽消耗量是否平衡的重要指标，是蒸汽的重要工艺参数。
蒸汽压力过低或过高，对于金属导管和负荷设备都是不利的。
压力过高，会加速金属的蠕变，导致锅炉受损；压力过低，不可能提供给负荷设备符合质量的蒸汽。
因此，控制蒸汽压力，是安全生产的需要，也是保证燃烧经济性的需要。
2.2.1.1 过热蒸汽压力影响因素过热蒸汽压力的变化是由于锅炉的热平衡失调所引起的。
影响热平衡的主要因素是燃烧热和蒸汽热。
(1) 燃料量影响燃烧热最主要的因素就是进入炉膛的燃料量，燃料量越多，其产生的燃烧热也就越多。
锅炉正常运行时，如果进入炉膛的燃料量发生变化，则炉膛内的发热量会立即改变，由于软化水吸收的热量越多，蒸发量也就越大，汽包内的蒸汽量也会增多，所以蒸发部分可以看作是一个热容积，而反映储热量多少的主要参数是汽包压力。
当炉膛发热量Q和蒸汽流量D所带走的热量不相等时，蒸汽压力就要发生变化，且压力的变化快慢随热量不均等的程度越大而越快。
(2) 空气量同时，对于等量的燃料，燃料的燃烧效率同样影响着燃烧热的产生，当达到最佳空燃比时，燃料的燃烧率最大。
即使燃料量没有变化，如果鼓入炉膛的空气量变化，将使燃料的燃烧率变化，当空气量适宜，燃料得到充分燃烧，则蒸汽得到的辐射热和气相升温阶段的传热都将变化，导致过热蒸汽的温度发生变化。
且蒸汽和饱和水得到的绝大部分热量都来自炉膛。
除此之外，省煤器中的烟气也是由炉膛燃料燃烧产生的，影响饱和蒸汽和软化水温度的同时间接影响过热蒸汽的温度。
因此炉膛中的燃烧工况对过热蒸汽的温度起着直接的影响，且反应速度较快。
(3) 过热蒸汽流量如果过热蒸汽流量增大，则汽包内的蒸汽量减小，使汽包内的压力变小，从而过热蒸汽出口压力也会随之减小。
(4) 过热蒸汽温度过热蒸汽温度是衡量蒸汽热的直观标准。
当蒸汽流量一定时，过热蒸汽压力和温度存在同向的变化趋势：蒸汽温度越高，说明蒸汽携带的能量越多，则过热蒸汽的压力也就随之增大。
过热蒸汽的温度和压力都是锅炉蒸汽质量的重要指标，都需要维持在一定范围内。
2.2.1.2 被控变量与控制量的选择被控变量：过热蒸汽压力操纵变量：燃料流量、（空气流量）为了克服内外扰对蒸汽压力的影响，在基本的单炉蒸汽压力控制系统中，输入到锅炉的燃烧热必须跟随蒸汽热的变化而变化，以尽量保持热量平衡。
同时，根据设定值与蒸汽压力之间的偏差来适当调节燃料量以满足蒸汽压力范围。
在本锅炉系统中，由于过热蒸汽温度可以用减温器进行微调，且考虑到过热蒸汽温度与压力之间的关系，采用燃烧热跟随蒸汽压力的变化，用燃料流量来控制锅炉的燃烧热。
同时，燃油的燃烧效率同样影响燃烧热的产生，所以必须考虑鼓入的空气量，以达到最佳空燃比。
但燃油的燃烧效率同时也影响着烟气的含氧量，且燃油流量是蒸汽压力的主要控制量，而烟气含氧量直接反映了空气流量是否适宜，因此采用燃油流量作为蒸汽压力的操纵量，而空气流量在烟气含氧量控制系统中具体设计。
燃料量可以直接改变炉膛中的热量，且延时和惯性很小，从而改变蒸发量，影响过热蒸汽压力，反映速度较快。
2.2.1.3 调节阀的选择V1104是燃油流量调节阀，一旦系统出现故障，气源信号减弱，这时为了防止再有燃油进入炉膛继续燃烧，应切断燃油进量，故调节阀应处于关闭状态，所以选择气开式调节阀。
