靶式流量计的结构及安装
插入式靶式流量计的工作原理
插入式靶式流量计的工作原理插入式靶式流量计属于液体计量领域，多被用于工业自动化、水处理、污水处理、石化等领域。
它采用了一种独特的测量方法，即隔板式计量。
下面来详细介绍一下插入式靶式流量计的工作原理：1. 结构介绍插入式靶式流量计由两个部分组成：流量探头和传感器。
流量探头通常由一系列金属隔板组成，这些隔板被放置在管子内部，以使液体流经时会被分成多个部分。
这些隔板会改变液体流动的方向，并产生压力波。
而传感器是一种能够感知到压力波的装置。
2. 工作原理当液体流过流量探头时，由于金属隔板的存在，流体就会被分割成了多个部分，并被迫改变流动的方向。
这就会在管子内部产生压力波，这些压力波会引起管壁振动。
这种振动可以被传感器捕捉到，并将数据传回计算机系统。
从而我们可以通过计算来确定液体的流量。
3. 计算流量测量液体的流量通常采用雷诺数的计算方法。
雷诺数是与流体本身有关的，它是一个反应惯性力与黏性力比值的无量纲参数。
随着流体流速的增加，迎面的阻力也随之增加，此时惯性力要比黏性力大得多。
这就导致了流体运动的不平稳性，使流体变得无规则而断断续续。
4. 应用领域插入式靶式流量计通常被用于需要实时监测并控制流量的领域，例如污水处理、石化、制药等。
在这些领域中，流量的准确度和稳定性非常重要。
由于其独特的工作原理和可靠性，插入式靶式流量计得到了广泛的应用。
以上就是插入式靶式流量计的工作原理介绍，它是一种非常实用的流量计，可以实现对液体流量的准确计量，并具有稳定性和可靠性。
靶式流量计的测量原理结构和应用
靶式流量计的测量原理结构和应用1. 引言靶式流量计是一种常用的流量测量设备，广泛应用于工业自动化控制系统中。
本文将介绍靶式流量计的测量原理、结构以及其在各个领域的应用。
2. 测量原理靶式流量计是基于测量流体通过一个管道时产生的压力差来计算流量的原理。
流体在通过流量计的测量部件时，会产生一个较大的压力差，而当流体通过流量计后，又会恢复到原来的压力。
通过测量这个压力差，可以推算出流体的流量。
3. 结构组成靶式流量计主要由以下几个部分组成： - 流体进口：用于流体的进入流量计。
- 测量部件：用于产生压力差的关键部分，通常由一个截面积较大的靶板和一个截面积较小的游离靶板组成。
- 压力传感器：用于测量流体通过测量部件产生的压力差。
- 数据处理单元：将压力差转化为流量值，并进行相应的信号处理。
4. 应用领域靶式流量计在许多领域都有广泛的应用，以下是一些常见的应用领域：4.1 工业控制在工业自动化控制系统中，靶式流量计被广泛应用于流体的测量和控制。
例如，它可以被用于监测液体和气体在管道中的流量，从而用于调节和控制流体流量。
4.2 石油和化工行业靶式流量计在石油和化工行业中也有着重要的应用。
它可以用于测量石油和化工过程中的流体流量，例如在油田、炼油厂和化工厂等领域。
4.3 环境保护领域靶式流量计可以用于环境保护领域中的流体流量测量。
例如，在污水处理厂中，可以使用靶式流量计测量污水的流量，从而进行相应的处理和控制。
4.4 HVAC系统HVAC系统（暖通空调系统）中也常常使用靶式流量计来测量空气和水的流量，以便进行相应的调节和控制。
4.5 其他领域除了以上几个领域，靶式流量计还可以应用于食品加工、制药、冶金等多个领域中的流体流量测量和控制。
5. 总结本文介绍了靶式流量计的测量原理、结构和应用。
靶式流量计通过测量流体通过测量部件产生的压力差，来计算流体的流量。
它在工业控制、石油化工、环境保护、HVAC系统等领域都有广泛的应用。
靶式流量计操作指南 M
靶式流量计操作指南目录一．基本原理结构二．流量计安装图示三．电气接线图四．传感器故障判断五．操作菜单指南一．靶式流量计基本测量原理与结构图流体流动形成的力作用在靶板上，使靶产生微小位移，靶板受力经不锈钢靶杆传递给压敏应变片，应变片电阻A2、A4受挤压后电阻变小，A1、A3受拉伸而电阻变大，此时电桥平衡被打破，经应变片电桥把力转换成与流速的平方成正比关系的电信号：二．靶式流量计安装图靶式流量计主要有三种安装形式：管道式﹑固定插入式﹑在线可插拔式。
以下是三种方式的安装示意图及基本要求：1.管道式安装图示2.固定插入式安装图示3.在线可伸缩式安装图示三．靶式流量计电气接线图靶式流量计的电气安装方式主要有两种，一种是一体式安装方式，另一种是分体式安装方式。
以下是两种安装方式的电气接线图。
1.一体式电气接线图2.分体式电气接线图对于分体安装的靶式流量计，传感器单元与变送器显示单元之间采用专用8芯（Beldin8418）电缆进行连接，由供货方提供10米专用电缆。
当然也可以采用与之相当的8*1.0mm2其它电缆，其最大安装距离76.2米。
以下是接线图：3．分体式支架安装示意图四．靶式流量计传感器好坏判断从靶式流量计结构原理上可以看出，传感器是由4只完全相同的高精密应变片电阻组成一惠斯通电桥。
该电桥中4只应变片电阻阻值均为5000Ω，即A1=A2=A3=A4=5000Ω。
在实际工作中，我们完全可以很方便地用一台普通数字万用表的KΩ档就能准确判断出传感器的好与坏。
下面就怎样判断作出叙述：1.桥路电阻的判断将靶式流量计传感器6根引出线（绿﹑白﹑红﹑黑﹑紫﹑紫）从接线端子上取下（对分体式）或将10针插口J3从转换器拔下（对一体式），用万用表的KΩ档分别测试桥路的6根线之间的电阻值，在正常情况下，测量值应符合下述阻值：注意：（1）如果测试出任意两根线之间的电阻值出现10.0KΩ或15.0KΩ，可以判定传感器已经损坏。
（2）符合上述表格中测试数据还不能完全判定传感器的好与坏，还必须对其绝缘电阻这一指标进行进一步测试。
靶式流量计结构
靶式流量计结构介绍靶式流量计是一种用于测量液体或气体流量的设备。
它通过将流体引导到靶板上，利用靶板上的孔和靶板上的压力差来测量流体的速度和流量。
本文将深入探讨靶式流量计的结构和原理，并介绍其在工业中的应用。
结构靶式流量计由以下几部分组成：1. 引导管道引导管道是将流体引导到靶板上的管道。
它通常由不锈钢或碳钢等材料制成，以确保耐用性和可靠性。
引导管道的直径和长度会影响靶式流量计的测量精确度和范围。
2. 靶板靶板是靶式流量计的核心组件，它位于引导管道中。
靶板上有一系列孔，这些孔用于测量流体的速度和流量。
靶板通常由不锈钢或陶瓷等材料制成，以确保耐用性和稳定性。
3. 压力传感器压力传感器用于测量靶板上的压力差。
当流体通过靶板上的孔时，会在孔两侧产生不同的压力，压力传感器可以精确地测量这一压力差，并将其转换为电信号。
4. 信号处理器信号处理器是将压力传感器输出的电信号转换为流量数值的设备。
它通常由微处理器或专用芯片组成，能够对输入信号进行放大、滤波和计算，从而得出流体的速度和流量。
原理靶式流量计的工作原理基于伯努利定律和连续性方程。
当流体通过靶板上的孔时，会在孔两侧产生不同的压力，并且流体的速度也会因为孔的不同直径而有所不同。
利用伯努利方程和连续性方程，我们可以推导出流体的速度和流量与靶板上的压力差之间的关系，并通过测量压力差来间接地计算流体的速度和流量。
应用靶式流量计在工业中有广泛的应用，特别是在需要测量高温、高压或腐蚀性流体的场景中。
以下是一些靶式流量计的应用示例：1. 石油和化工行业靶式流量计常用于石油和化工行业中的流体测量。
例如，在炼油过程中，靶式流量计可以测量石油、天然气和化学品的流量，以确保生产过程的控制和安全。
2. 电力行业靶式流量计在电力行业中也有重要的应用。
例如，在火力发电厂中，靶式流量计可以用于测量煤粉、燃气和冷却水等流体的流量，以确保发电过程的稳定性和效率。
3. 制药和食品行业在制药和食品行业中，靶式流量计通常用于测量精确的液体流量。

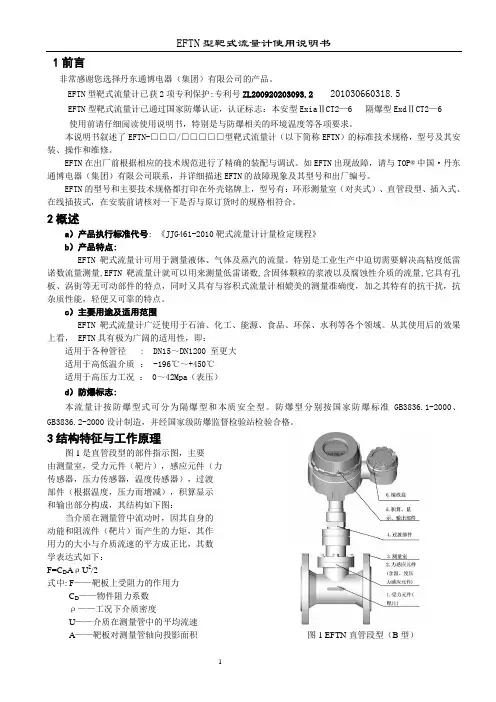

eftn型靶式流量计使用说明书-丹东通博电器（集团）有限公司
1前言非常感谢您选择丹东通博电器（集团）有限公司的产品。
EFTN型靶式流量计已获2项专利保护:专利号ZL200920203093.2 201030660318.5EFTN型靶式流量计已通过国家防爆认证，认证标志：本安型ExiaⅡCT2—6 隔爆型ExdⅡCT2—6使用前请仔细阅读使用说明书，特别是与防爆相关的环境温度等各项要求。
本说明书叙述了EFTN-□□□/□□□□□型靶式流量计（以下简称EFTN）的标准技术规格，型号及其安装、操作和维修。
EFTN在出厂前根据相应的技术规范进行了精确的装配与调试。
如EFTN出现故障，请与TOP® 中国·丹东通博电器（集团）有限公司联系，并详细描述EFTN的故障现象及其型号和出厂编号。
EFTN的型号和主要技术规格都打印在外壳铭牌上，型号有：环形测量室（对夹式）、直管段型、插入式、在线插拔式，在安装前请核对一下是否与原订货时的规格相符合。
2概述a）产品执行标准代号: 《JJG461-2010靶式流量计计量检定规程》b）产品特点:EFTN靶式流量计可用于测量液体、气体及蒸汽的流量。
特别是工业生产中迫切需要解决高粘度低雷诺数流量测量,EFTN靶流量计就可以用来测量低雷诺数,含固体颗粒的浆液以及腐蚀性介质的流量,它具有孔板、涡街等无可动部件的特点，同时又具有与容积式流量计相媲美的测量准确度，加之其特有的抗干扰，抗杂质性能，轻便又可靠的特点。
c）主要用途及适用范围EFTN靶式流量计广泛使用于石油、化工、能源、食品、环保、水利等各个领域。
从其使用后的效果上看， EFTN具有极为广阔的适用性，即：适用于各种管径 : D N15～DN1200 至更大适用于高低温介质：-196℃～+450℃适用于高压力工况： 0～42Mpa（表压）d）防爆标志:本流量计按防爆型式可分为隔爆型和本质安全型。
防爆型分别按国家防爆标准GB3836.1-2000、GB3836.2-2000设计制造，并经国家级防爆监督检验站检验合格。
@SBL数显靶式流量计
SBL型数显靶式流量计使用说明1、仪表接线示意图（1）发信端子可以输出电流“I”、脉冲“P”；485接口“485A”“485B”。
如不需发信而采用24DC供电，则接“24V+”和“I”。
（2）当流量仪表为外供VDC24电源时，流量计接线板不设副发信端子。
（3）当流量仪表为内置电池供电时，流量计接线板不设主发信端子而设副发信端子以满足在检定过程中脉冲发信的需求。
（4）传感器接线端子部分由供应厂商连接。
2、仪表输出接线图：（1） 4-20mA输出主发信端子24V+24V-24V电源正极4-20mA输出（24V电源负极）（2） 485输出主发信端子24V+I485B485A24V-24V电源正极485B485A24V电源负极（3）脉冲输出（主发信端）主发信端子24V+P24V-24V电源正极脉冲输出24V电源负极（4）脉冲输出（副发信端子）副发信端子P24V+24V-脉冲输出24V电源正极24V电源负极3、键盘（1）按键定义：OK键：确认及进入下一步 CH键：改变数字及改变设置 RT键：右移数字及改变单位 PK键：返回（2）按键操作按OK键1次，进入键盘操作程序并显示FC（4秒无操作返回原状态）按CH键4次（连续）立即清零累计流量值4、仪表参数定义当按动OK键一次进入FC提示符并随即按动CH一次进入LF或CL后，按动OK键依次进入以下参数（1）LF-----流量传感器零点；一般工况条件下用时该项不显示，仪表使用流量自动零点校正功能。
（2）CL-----流出系数；（3）LP-----压力传感器零点；（4）CP-----压力单位及压力系数；（5）PO-----采用绝对压力传感器标定时的当地绝对大气压；（6）Cb-----压缩因子；（7）Co-----密度系数；（8）Ab-----地址码；（9）H------电流（4-20mA）20mA输出对应的瞬时流量；（10）P-----脉冲输出单位；（11）Cu----小流量切除门限；（12）td----流量滤波时间。
智能靶式流量计
智能靶式流量计An Zh u a n g Ti a o Sh i Sh u o Mi n g Sh u智能靶式流量计一、拆箱小心打开包装箱并除去包装内的填充物，仔细核对装箱单上的每项条款，包括仪表型号、安装附件、说明书等，若发现有缺货、与装箱单不符或破损现象，请立即与我公司联系。
二、查看说明书该说明书包括仪表的技术参数、安装及调试规范，请仔细阅读说明书中的每一项内容，如对说明书中的内容有不明白的地方，可以打电话、传真或网上（QQ、E-m a i l）的方式与我公司联系。
三、技术参数●公称口径及压力法兰式：D N15-D N300m m（压力1.6-10M P a）夹持式：D N15-D N300m m（压力1.6-10M P a）插入式：D N150-D N1500m m（压力1.6-10M P a）螺纹式：D N15-D N50m m（压力1.6-4M P a）●精 确 度：±0.5%～±2.5%F S标准型：±1.0%F S●介质温度：-40℃-+200℃（超过100℃加散热片，超过+200℃或低于-30℃加夹套装置）●环境温度：-40℃－+85℃（液晶不会损坏）液晶正常工作在－30℃－+80℃●供电电源：24V D C二线制4－20m A（12V D C－32V D C）电池型：3.6V@7.5A H锂电池，可连续使用三年●输出信号：4-20m A D C二线制、H a r t输出●测量管材质：不锈钢304、316或其它●防爆标志：本安型E x i aⅡC T5，隔爆型E x dⅡB T6●电缆接口：隔爆型1/2N P T内螺纹，其它M20×1.5内螺纹●液晶显示：瞬时流量显示数值范围：0－50000(可带小数点)累积流量显示数值范围：0－99999999(可带小数点)自动复位●外壳材质：铸铝●负载特性：R L m a x=50*(电源电压-12)Ω=600Ω@24V●防护等级：I P65智能靶式流量计An Zh u a n g Ti a o Sh i Sh u o Mi n g Sh u四、安装与外形尺寸1、法兰管道式128DB CA法兰式流量计示说 明：a.以上标准按国标G B/T9112、9113、9115、9116、9117、2000标准中的相关技术要求执行;b.其他（日标、美标、德标等）标准法兰均可订货，需在生产合同中予以说明;c.介质流向订货时请注明，（流体由上到下或由下到上；显示表头左视、右视）。
靶式流量计 工作原理
靶式流量计工作原理
靶式流量计是一种测量流体流量的装置。
其工作原理基于流体流过一个特定形状的障碍物，从而产生一个压力差，利用这个压力差来确定流体的流量大小。
靶式流量计通常由一个金属或塑料制成的靶体和一个远离靶体的压力传感器组成。
当流体流过靶体时，流体会分成两支流，一支绕过靶体，另一支流通过靶体的孔。
由于靶体孔的存在，流体在通过靶体时会产生一个压力差。
压力传感器测量这个压力差，并将其转换为流体的流量数据。
流量计的设计和靶体的形状对于流速的测量非常重要。
一般来说，流体的流速越大，产生的压力差就越大。
因此，流量计的精度和灵敏度取决于靶体的形状和大小，以及压力传感器的灵敏度。
靶式流量计通常适用于液体和气体的测量，广泛应用于工业控制系统、石油化工、化学工业、电力等领域。
它具有体积小、结构简单、维护方便等优点，但也有一定的限制，比如只适用于一定范围内的流速和流体参数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工作行为规范系列
靶式流量计的结构及安装（标准、完整、实用、可修改）
编号：FS-QG-26185靶式流量计的结构及安装
Structure and installation of target type flowmeter
说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。
靶式流量计的工作情况和节流装置是很相近的，节流量对流动起节流作用，即造成流通面积收缩，使流束的速度增加.靶的安装，实际上也是对流动起节流作用，使流通面积减小，流速加大，差别仅在于节流装置是在孔内流动，靶是在靶外绕流而已。
因此，对靶的加工要求可参考标准节流装置的孔板情况，如靶前表面的光洁度要求、靶边缘的锋利度以及靶的侧向圆柱表面等。
可参考对孔板的前表面，孔口边缘及圆孔侧面等相应的要求。
对靶尺寸公差的要求及相应的测量方法可参考孔板对孔径d的要求。
靶板厚h可选在((0.005-0.05)D之间，但一般不应小于1.5-2mm.
为保证靶平面的平整光洁及安装同心度、垂直度，不宜
采用穿孔靶，而宜选择在下游端加工靶柱，如图4-20所示。
由于靶的安装应与管道同轴，并且控制管道内表面的粗糙度对流量系数的影响，靶式流量计本身要包括一个靶前靶后的直管。
上游直管((6-8)D，下游直管((4-5)D。
整个仪表采用三段式，前后导引管、中间分别加工，中间用法兰连接，如图4-21所示。
为了将靶受力引出及密封，目前采用两种结构:一种为挠性管的传力密封，另一种采用膜片密封，并作为杠杆的传力支点，如图4-22所示。
由于采用波纹膜片，它会在介质的压力作用下产生垂直位移，这是不允许的，在结构设计中应有垂直限位装置。
图4-22的引出靶杆与力平衡式压力变送器相连，即构成完整的靶式流量变送器。
