变压器的空载损耗与空载电流以及短路损耗与短路阻抗的区别

变压器的空载损耗与空载电流以及短路损耗与短路阻抗的区别
Po空载损耗,即指当以额定频率的额定电压施加于变压器一个绕组的端子上,其余各绕组开路时,变压器所吸收的有功功率,又称为铁损(忽略空载运行
状态下的施压绕组的电阻损耗)。

其数值反映变压器空载时所消耗的能量,包括
磁滞损耗和涡流损耗,磁滞损耗与频率成正比,与最大磁通密度的磁滞系数的次方成正比;涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。

变压器铁芯用硅钢片材料特性、厚度及叠片方式、工艺等直接影响Po数值的大小,Po与参考温度无关。

Io空载电流,指当向变压器的一个绕组施加额定频率的额定电压时,其它绕组开路,流经该绕组线路端子的电流,是变压器不带负载时从电网吸收的电流。

对于三相变压器,是流经三相端子电流的算术平均值。

其中,较小的有功分量Io(r)用以补偿铁心的损耗,即空载损耗Po,其较大的无功分量Io(x)用于励磁,以平衡铁芯的磁压降。

通常Io以额定电流的百分数表示:Io%=(Io/I N) *100= 0.1~3%
空载损耗的大小和空载电流的大小没有固定的必然联系。

对于同规格的同一批次生产的两台变压器空载损耗可以基本相等,而空载电流可以相差很大,从变压器的较度来讲,空载电流对变压器的可靠性基本没有影响,对运行成本稍有增加,但非常小,但是空载电流大的变压器往往噪音比较大,因为变压器铁心的接缝比较大,空载电流的大小主要取决于接缝的大小和变压器的材质好坏。

空载损耗主要取决于材质和设计时的磁通密度。

Pk短路损耗,又称额定负载损耗,指当变压器二次绕组短路,一次绕组施
加电压使其电流达到额定值时,变压器从电源吸收的有功功率称为短路损耗,短路损耗也叫铜损。

Uk短路电压,又称阻抗电压、短路阻抗,指当变压器二次绕组短路,一次绕组流通额定电流而需施加的电压。

通常Uk以额定电压的百分比表示,即Uk=(Uk/Un)×100% 。

阻抗电压表示变压器内阻抗的大小,是变压器在运行中绕组通过额定电流
时,本身阻抗所产生的电压降。

变压器的阻抗电压百分比是一个很重要的数值,是计算短路电流的依据。

他表明变压器在满载(额定负荷)运行时变压器本身的阻抗压降大小,对于变压器二次测发生突然短路时,将会产生多大的短路电流有决定性的意义,对于变压器并联运行也有重要的意义。

一般来说,当变压器容量小时,阻抗电压百分比数也小;变压器容量大时,阻抗电压百分比数应较大。

我国生产的电力变压器,阻抗电压百分比一般在4~24%的范围内。

阻抗电压是涉及变压器成本、效率及运行的重要经济技术指标。

同容量的变压器,阻抗电压小的成本低,效率高,价格便宜(正常的变压器,很小时例外),另外运行时的压降及电压变化率也小,电压质量容易得到控制和保证。

从变压器运行条件出发,希望阻抗电压小一点好。

从限制变压器短路电流条件出发,希望阻抗电压大一些好,以免电气设备如断路器、隔离开关、电缆等在运行中经受不住短路电流的作用而损坏,所以在制造变压器时,必须根据满足设备运行条件来设计阻抗电压,且应尽量小一些。

下面简单介绍一下电力变压器的损耗组成及计算方法。

电力变压器损耗分为铁损、铜损及附加损耗。

铁损又可以叫空载损耗(忽略空载电流引起的电阻损耗),是不变损耗,实际是铁芯所产生的损耗,而铜损也叫负载损耗(忽略励磁电流在励磁电阻上产生的铁损耗),是可变损耗,指变压器初、次级线圈中电流在电阻上产生的铜损耗。

附加损耗包括附加铁损及附加铜损,由于这两种损耗数量很小,又难以测定,可以不计。

1、电力变压器损耗计算公式
(1)有功损耗:ΔP=Po+KT β2 Pk
(2)无功损耗:ΔQ=Qo+KT β2 Qk
(3)综合功率损耗:ΔPz=ΔP+KQΔQ
Qo≈Io%SN,Qk≈Uk%Sn
式中:Qo——空载无功损耗(kvar)
Po——空载损耗(kW)
Pk——额定负载损耗(kW)
Sn——变压器额定容量(kV A)
Uk%——短路电压百分比
β ——负载系数,为负载电流与额定电流之比。

KT——负载波动损耗系数
Qk——额定负载漏磁功率(kvar)
KQ——无功经济当量(kW/kvar)
上式计算时各参数的选择条件:
(1)取KT=1.05;
(2)对城市电网和工业企业电网的6kV~10kV降压变压器取系统最小负荷时,其无功当量KQ=0.1kW/kvar;
(3)变压器平均负载系数,对于农用变压器可取β=20%;对于工业企业,实行三班制,可取β=75%;
(4)变压器运行小时数T=8760h,最大负载损耗小时数:t=5500h;
(5)变压器空载损耗Po、额定负载损耗Pk、Io%、Uk%,见产品出厂资料所示。

2、电力变压器损耗的特征
Po——空载损耗,主要是铁损,包括磁滞损耗和涡流损耗;
磁滞损耗与频率成正比;与最大磁通密度的磁滞系数的次方成正比。

涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。

Pc——负载损耗,主要是负载电流通过绕组时在电阻上的损耗,一般称铜损。

其大小随负载电流而变化,与负载电流的平方成正比;(并用标准线圈温度换算值来表示)。

负载损耗还受变压器温度的影响,同时负载电流引起的漏磁通会在绕组内产生涡流损耗,并在绕组外的金属部分产生杂散损耗。

变压器的全损耗ΔP=Po+Pc
变压器的损耗比=Pc /Po
变压器的效率=Pz/(Pz+ΔP),以百分比表示;其中Pz为变压器二次侧输出功率。

合集下载

变压器的4个参数

变压器的4个参数

Uk ——变压器短路电压
空载试验:把电压加在变压器的低压侧,将高压侧开路。
接线图
p0
I0
a
WA
A
TA
U1
~
V
~
x
X
注意事项(1)接通电源前TA调零(2)升压过程缓慢单方向进行 (3)电压加至低压侧额定电压,读数准确
U1 U2N 低压侧额定电压
p0 — —变压器空载损耗 I0 ——变压器空载电流
1)电阻:是用来表示绕组中的铜耗
注意: Q0 符号为正(感性电纳吸收无功为正) 与线路(容性电纳)的情况相反.
P0
电导对应的空载有功损耗,空载实验数据
Q0
电纳对应激磁无功损耗,可计算得
• 对于35kV及以下电压等级的变压器,因 为其励磁支路中损耗较小,可以略去不 计,如图1.10(c)所示。
rT
jx T
2、参数计算
• 变压器的参数一般是指其等值电路中的电阻 RT、电抗XT、电导GT和电纳BT。变压器的 变比也是变压器的一个参数。变压器的前四 个参数可以从铭牌上的四个数据(短路损耗 Pk、短路电压百分值Uk%、空载损耗P0和
I 由
I0%
=Leabharlann I0 IN100及
0

UN 3
BT

BT
I0% 100
3IN UN
BT
I0% SN 100 UN2
(S)
• 值得注意的是:在应用上面的公式计算 变压器参数时,用变压器哪一侧绕组的 额定电压,即相当于把变压器的参数归 算到了哪一侧。
结语
谢谢大家!
变压器的4个参数
1、等值电路
r1 x1 r2 x2 Rm Xm
RT jX T

配电变压器绕组材质常用无损检测技术

配电变压器绕组材质常用无损检测技术

配电变压器绕组材质常用无损检测技术摘要】变压器绕组材料对变压器的性能有重要影响,为了防止设备制造厂家在材质方面以次充好,并且做到在不破坏变压器结构的情况下完成对变压器绕组材质进行无损检测及鉴别。

本文利用铜铝材质作为绕组时其不同的电气及物理特性,并结合了容量体积比法,恒温加热法,自然降温法及频率响应法对配电变压器绕组材质无损鉴别进行研究。

【关键词】变压器,绕组材质,无损检测1.引言配电网是电网的重要组成部分,而配电变压器在配电系统中承担着电压变换、电能分配和转移的重要的任务,其安全可靠运行对保障配电系统的稳定运行有着重大意义。

但出于成本考虑有些厂商以次充好,用铝带代替铜作为变压器的绕组,给配电变压器的运行带来了一定的安全隐患,同时为了做到在不破坏变压器的结构的情况下对配电变压器的材质进行鉴别,本文从铜和铝的电气特性和物理特性的差异着手,利用尺寸重量法,恒温加热法,自然降温法及频率响应法四种方法对该问题进行探究,以保障我国电力系统中配电变压器的安全、稳定、高效运行。

2.研究方法介绍2.1 容量体积比法容量体积比法主要依据不同材质绕组的变压器容量与其体积的关系,对变压器的绕组进行无损鉴别。

首先变压器在使用之前最需要鉴别的四项参数为空载损耗,空载电流,负载损耗和短路阻抗。

如果铝绕组变压器想要在以上四个方面性能与铜绕组变压器达到相同水平,势必要在变压器绕组的尺寸上做文章,具体来说就是铝绕组变压器为了使损耗参数满足国标,只能通过增大绕组导线横截面积的方法来实现。

在这种情况下,由于绕组导线线径变大,铁芯的窗宽、窗高将变大,从而导致整个铁芯以及变压器整体体积的变大。

由电机设计的基本统计规律可知,一般的非全密封型变压器铜绕组换成铝绕组后体积增大为原来的1.3倍以上,对于全密封型变压器,由于没有储油柜,体积的增大倍数将更加明显。

所以,根据以上所说的原理可知,对于未知材质的变压器,首先测量其体积,再与同型号常规变压器的体积进行比较。

变压器的空载试验和短路试验主要注意问题

变压器的空载试验和短路试验主要注意问题

变压器的空载试验和短路试验主要注意哪些问题?一、变压器空载试验和负载试验的目的和意义变压器的损耗是变压器的重要性能参数,一方面表示变压器在运行过程中的效率,另一方面表明变压器在设计制造的性能是否满足要求。

变压器空载损耗和空载电流测量、负载损耗和短路阻抗测量都是变压器的例行试验。

变压器的空载试验就是从变压器任一组线圈施加额定电压,其它线圈开路的情况下,测量变压器的空载损耗和空载电流。

空载电流用它与额定电流的百分数表示,即:进行空载试验的目的是:测量变压器的空载损耗和空载电流;验证变压器铁心的设计计算、工艺制造是否满足技术条件和标准的要求;检查变压器铁心是否存在缺陷,如局部过热,局部绝缘不良等。

变压器的短路试验就是将变压器的一组线圈短路,在另一线圈加上额定频率的交流电压使变压器线圈内的电流为额定值,此时所测得的损耗为短路损耗,所加的电压为短路电压,短路电压是以被加电压线圈的额定电压百分数表示的:此时求得的阻抗为短路阻抗,同样以被加压线圈的额定阻抗百分数表示:变压器的短路电压百分数和短路阻抗百分数是相等的,并且其有功分量和无功分量也对应相等。

进行负载试验的目的是:计算和确定变压器有无可能与其它变压器并联运行;计算和试验变压器短路时的热稳定和动稳定;计算变压器的效率;计算变压器二次侧电压由于负载改变而产生的变化。

二、变压器空载和负载试验的接线和试验方法对于单相变压器,可采用图1所示的接线进行空载试验。

对于三相变压器,可采用图2和图3所示的两瓦特表法进行空载试验。

图2为直接测量法,适用于额定电压和电流较小,用电压表和电流表即可直接进行测量的变压器。

当变压器额定电压和电流较大时,必须借助电压互感器和电流互感器进行间接测量,此时采用图3接线方式。

空载试验时,在变压器的一侧(可根据试验条件而定)施加额定电压,其余各绕组开路。

短路试验的接线方式和空载试验的接线基本相似,所不同的是要将非加压的线圈三相短接而不是开路。

变压器的空载损耗与空载电流以及短路损耗与短路阻抗的区别word精品

变压器的空载损耗与空载电流以及短路损耗与短路阻抗的区别word精品

变压器的空载损耗与空载电流以及短路损耗与短路阻抗的区别Po 空载损耗,即指当以额定频率的额定电压施加于变压器一个绕组的端子上,其余各绕组开路时,变压器所吸收的有功功率,又称为铁损(忽略空载运行状态下的施压绕组的电阻损耗)。

其数值反映变压器空载时所消耗的能量,包括磁滞损耗和涡流损耗,磁滞损耗与频率成正比,与最大磁通密度的磁滞系数的次方成正比;涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。

变压器铁芯用硅钢片材料特性、厚度及叠片方式、工艺等直接影响Po数值的大小,Po 与参考温度无关。

Io 空载电流,指当向变压器的一个绕组施加额定频率的额定电压时,其它绕组开路,流经该绕组线路端子的电流,是变压器不带负载时从电网吸收的电流。

对于三相变压器,是流经三相端子电流的算术平均值。

其中,较小的有功分量Io(r) 用以补偿铁心的损耗,即空载损耗Po,其较大的无功分量lo(x)用于励磁,以平衡铁芯的磁压降。

通常lo 以额定电流的百分数表示:lo%=(lo/l N) *100= 0.1~3% 空载损耗的大小和空载电流的大小没有固定的必然联系。

对于同规格的同一批次生产的两台变压器空载损耗可以基本相等,而空载电流可以相差很大,从变压器的较度来讲,空载电流对变压器的可靠性基本没有影响,对运行成本稍有增加,但非常小,但是空载电流大的变压器往往噪音比较大,因为变压器铁心的接缝比较大,空载电流的大小主要取决于接缝的大小和变压器的材质好坏。

空载损耗主要取决于材质和设计时的磁通密度。

Pk 短路损耗,又称额定负载损耗,指当变压器二次绕组短路,一次绕组施加电压使其电流达到额定值时,变压器从电源吸收的有功功率称为短路损耗,短路损耗也叫铜损。

Uk 短路电压,又称阻抗电压、短路阻抗,指当变压器二次绕组短路,一次绕组流通额定电流而需施加的电压。

通常Uk 以额定电压的百分比表示,即Uk=(Uk/Un) x 100%。

阻抗电压表示变压器内阻抗的大小,是变压器在运行中绕组通过额定电流时,本身阻抗所产生的电压降变压器的阻抗电压百分比是一个很重要的数值,是计算短路电流的依据。

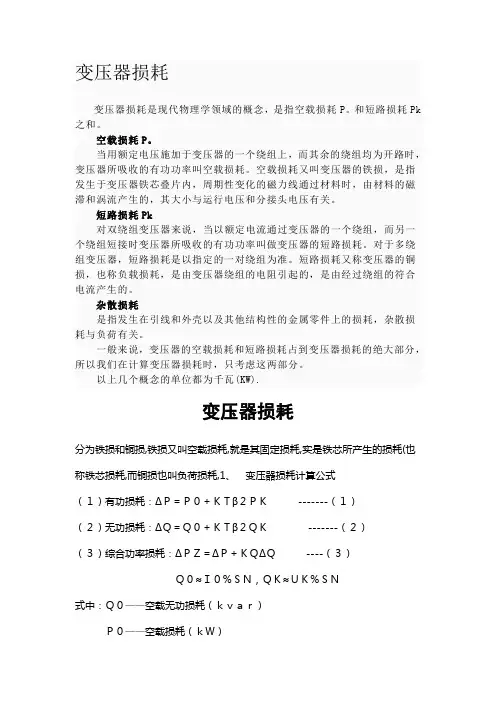

变压器损耗

变压器损耗

变压器损耗变压器损耗是现代物理学领域的概念,是指空载损耗P。

和短路损耗Pk 之和。

空载损耗P。

当用额定电压施加于变压器的一个绕组上,而其余的绕组均为开路时,变压器所吸收的有功功率叫空载损耗。

空载损耗又叫变压器的铁损,是指发生于变压器铁芯叠片内,周期性变化的磁力线通过材料时,由材料的磁滞和涡流产生的,其大小与运行电压和分接头电压有关。

短路损耗Pk对双绕组变压器来说,当以额定电流通过变压器的一个绕组,而另一个绕组短接时变压器所吸收的有功功率叫做变压器的短路损耗。

对于多绕组变压器,短路损耗是以指定的一对绕组为准。

短路损耗又称变压器的铜损,也称负载损耗,是由变压器绕组的电阻引起的,是由经过绕组的符合电流产生的。

杂散损耗是指发生在引线和外壳以及其他结构性的金属零件上的损耗,杂散损耗与负荷有关。

一般来说,变压器的空载损耗和短路损耗占到变压器损耗的绝大部分,所以我们在计算变压器损耗时,只考虑这两部分。

以上几个概念的单位都为千瓦(KW).变压器损耗分为铁损和铜损,铁损又叫空载损耗,就是其固定损耗,实是铁芯所产生的损耗(也称铁芯损耗,而铜损也叫负荷损耗,1、变压器损耗计算公式(1)有功损耗:ΔP=P0+KTβ2PK-------(1)(2)无功损耗:ΔQ=Q0+KTβ2QK-------(2)(3)综合功率损耗:ΔPZ=ΔP+KQΔQ----(3)Q0≈I0%SN,QK≈UK%SN式中:Q0——空载无功损耗(kvar)P0——空载损耗(kW)PK——额定负载损耗(kW)SN——变压器额定容量(kVA)I0%——变压器空载电流百分比。

UK%——短路电压百分比β——平均负载系数KT——负载波动损耗系数QK——额定负载漏磁功率(kvar)KQ——无功经济当量(kW/kvar)上式计算时各参数的选择条件:(1)取KT=1.05;(2)对城市电网和工业企业电网的6kV~10kV降压变压器取系统最小负荷时,其无功当量KQ=0.1kW/kvar;(3)变压器平均负载系数,对于农用变压器可取β=20%;对于工业企业,实行三班制,可取β=75%;(4)变压器运行小时数T=8760h,最大负载损耗小时数:t=5500h;(5)变压器空载损耗P0、额定负载损耗PK、I0%、UK%,见产品资料所示。

变压器空载试验和短路(负载)试验的目的

变压器空载试验和短路(负载)试验的目的

变压器空载试验和短路(负载)试验的目的变压器空载试验和短路(负载)试验的目的:所谓的空载试验和短路试验就是:空载试验----->铁损短路试验----->铜损变压器的空载试验指的是通过变压器的空载运行来测定变压器的空载电流和空载损耗。

一般说来,空载试验可以在变压器的任何一侧进行。

通常将额定频率的正弦电压加在低压线圈上而高压侧开路。

为了测出空载电流和空载损耗随电压变化的曲线,外施电压要能在一定范围内进行调节。

HZBS-V 变压器空载负载特性测试仪 变压器空载时,铁芯中主磁通的大小是由绕组端电压决定的,当变压器施加额定电压时,铁芯中的主磁通达到了变压器额定工作时的数值,这时铁芯中的功率损耗也达到了变压器额定工作下的数值,因此变压器空载时输入功率可以认为全部是变压器的铁损。

一般电力变压器在额定电压时,空载损耗约为额定容量的0.1%~1%。

HZBS-V 变压器空载负载特性测试仪变压器的短路试验通常是将高压线圈接至电源,而将低压线圈直接短接。

由于一般电力变压器的短路阻抗很小,为了避免过大的短路电流损坏变压器的线圈,短路试验应在降低电压的条件下进行。

用自耦变压器调节外旋电压,使电流在0.1~1.3倍额定电流范围变化。

原边电流达到额定值时,变压器的铜损相当于额定负载时的铜损,因外施电压较低,铁芯中的工作磁通比额定工作状态小得多,铁损可以忽略不计,所以短路试验的全部输入功率基本上都消耗在变压器绕组上,短路试验可测出铜损。

通常电力变压器在额定电流下的短路损耗约为额定容量的0.4%~4%,其数值随变压器容量的增大而下降。

变压器空载试验和负载试验的目的和意义变压器的损耗是变压器的重要性能参数,一方面表示变压器在运行过程中的效率,另一方面表明变压器在设计制造的性能是否满足要求。

变压器空载损耗和空载电流测量、负载损耗和短路阻抗测量都是变压器的例行试验。

变压器的空载试验就是从变压器任一组线圈施加额定电压,其它线圈开路的情况下,测量变压器的空载损耗和空载电流。

变压器参数详解

变压器知识-变压器参数详解一、我们先以S9-250/10型变压器来说明变压器参数的具体数值,大家有一个简单的概念产品型号 S9-250/10额定容量(kVA) 250短路阻抗ud(%)4空载损耗(W) 560负载损耗(W) 3050空载电流1.20重量(kg)器身吊重675 油重 190 总重 1035长×宽×高(mm) 1320×943×1433轨距E(mm) 550年损耗电量(kW.h):空载 7534 负载12960 合计 20494年变损电量E=(p0+I0%×Sn/100×K)×t+(pk+ud%×Sn/100×K)×(Sj/Sn)2×τ铁心损耗E0=(p0+I0%×Sn/100×K)×t,k取0.1,t为变压器年受电时间,取8760h。

负载损耗Ek=(pk+ud%×Sn/100×K)×(Sj/Sn)2×τSj为变压器的计算负载,一般取变压器额定容量的80%,τ为变压器最大负荷年利用小时数,可以通过查表求得,计算时一般取4000h~5000h二、变压器参数的具体含义1 额定容量Se:指变压器在出厂时铭牌标定的额定电压、额定电流下连续运行时能输送的容量,单位kVA。

其计算公式为:三相变压器Se=1.732UeIe 单相变压器量Se=UeIe2、额定电压Ue“指变压器长时间运行时所能承受的工作电压(铭牌上的Ue 值,是指调压分接开关在中间分头时的额定电压);单位为kV。

3、额定电流Ie:在额定容量Se和允许温升条件下,允许长期通过的工作电流,单位为A。

4、短路电压Ud%:也称阻抗电压(UK%),将变压器的二次绕组短路,一次侧施加电压,至额定电流值时,原边的电压和额定电压Ue之比的百分数。

即:Ud%=Ud/Ue·100%变压器的并列运行要求Ud%值相同,当变压器二次侧短咱时,Ud%值将决定短路电流大小,所以是考虑短路电流热稳定和动稳定及继电保护整定的重要依据。

变压器空载试验的目的和意义?

变压器空载试验的目的和意义?1、空载损耗和空载电流变压器的损耗是变压器的一个重要性能参数。

一方面表明变压器在运行过程中的效率,另一方面表明变压器的性能设计和制造是否符合要求。

变压器空载损耗和空载电流测量、负载损耗和短路阻抗测量是变压器的常规测试。

变压器的空载试验是对变压器的任意一组线圈施加额定电压,当其他线圈开路时,测量变压器的空载损耗和空载电流。

空载电流以额定电流的百分比表示,即:I0%=(I0/IN)×1002、空载试验目的测量变压器的空载损耗和空载电流;验证变压器铁芯的设计、计算和制造是否符合技术条件和标准的要求;检查变压器铁芯是否有局部过热、局部绝缘不良等缺陷。

3、短路损耗和短路阻抗变压器短路试验是将变压器的一组线圈短路,在另一线圈上加上额定频率的交流电压,使变压器线圈中的电流达到额定值。

此时测得的损耗为短路损耗,外加电压为短路电压,短路电压表示为外加电压线圈额定电压的百分比:μK%=(英国/联合国)×100此时得到的阻抗即为短路阻抗,也表示为受压线圈额定阻抗的百分比:ZK%=(ZK/ZN)×100变压器短路电压的百分比与短路阻抗的百分比相等,有功和无功分量也相应相等。

短路阻抗测试是检查变压器在运行过程中受到短路电流冲击后绕组是否变形,或变压器在运输和安装过程中受到机械力冲击后绕组是否变形的最直接方法。

对判断变压器能否投运具有重要意义。

也是判断变压器是否需要拆检的依据之一。

4、负载测试目的计算并确定变压器是否可以与其他变压器并联运行;计算和计算变压器短路时变压器的热稳定性和动态稳定性;计算变压器的效率;计算因负载变化而引起的变压器二次侧电压的变化。

华天电力专业生产变压器容量测试仪(又称变压器空负载测试仪),从事电测行业多年,欢迎广大客户前来选购。

变压器知识-变压器参数详解

变压器参数详解一、我们先以S9-250/10型变压器来说明变压器参数的具体数值,大家有一个简单的概念产品型号S9-250/10额定容量(kVA) 250短路阻抗ud(%)4空载损耗(W) 560负载损耗(W) 3050空载电流1.20重量(kg)器身吊重675 油重190 总重1035长×宽×高(mm) 1320×943×1433轨距E(mm) 550年损耗电量(kW.h):空载7534 负载12960 合计20494年变损电量E=(p0+I0%×Sn/100×K)×t+(pk+ud%×Sn/100×K)×(Sj/Sn)2×τ铁心损耗E0=(p0+I0%×Sn/100×K)×t,k取0.1,t为变压器年受电时间,取8760h。

负载损耗Ek=(pk+ud%×Sn/100×K)×(Sj/Sn)2×τSj为变压器的计算负载,一般取变压器额定容量的80%,τ为变压器最大负荷年利用小时数,可以通过查表求得,计算时一般取4000h~5000h二、变压器参数的具体含义1、额定容量Se:指变压器在出厂时铭牌标定的额定电压、额定电流下连续运行时能输送的容量,单位kVA。

其计算公式为:三相变压器Se=1.732UeIe,单相变压器量Se=UeIe。

2、额定电压Ue:指变压器长时间运行时所能承受的工作电压(铭牌上的Ue值,是指调压分接开关在中间分头时的额定电压);单位为kV。

3、额定电流Ie:在额定容量Se和允许温升条件下,允许长期通过的工作电流,单位为A。

4、短路电压Ud%:也称阻抗电压(UK%),将变压器的二次绕组短路,一次侧施加电压至额定电流值时,原边的电压和额定电压Ue之比的百分数。

即:Ud%=Ud/Ue·100%。

变压器的并列运行要求Ud%值相同,当变压器二次侧短路时,Ud%值将决定短路电流大小,所以是考虑短路电流热稳定和动稳定及继电保护整定的重要依据。
