protel99se 练习题
Protel99SE复习题共29页word资料
Protel 99 SE复习题简答题：1．印制电路板的分类及其特点。
答:(1)、按结构分为单面板，其在绝缘基板上只有底面敷上铜箔，顶面则是空白的；双面板，在绝缘基板上两面都敷上铜箔，因此PCB图中两面都可以布线，并可以通过过孔在不同工作层中切换走线；多层板，在绝缘基板上制成3层以上的印制电路板，有几层较薄的单面板或双面板构成，可以几极大程度的解决电磁干扰问题，提高系统的可靠性，同时也可以提高布通率，缩小PCB板的面积。
（2）、按制作材料不同分为刚性印制板和挠性印制板。
挠性印制板散热性好，而且可弯曲、折叠等。
2．要绘制电路图，请详细阐述建立一个原理图的完整过程。
（提示：要先建立项目）答：1.进入Protel99软件，执行菜单File/New命令，然后在弹出的对话框中编辑文件名称和文件储存位置；2.选择schematic Dcumtent，然后进入原理图设计界面；3.设置图纸参数及相关信息；4.元件库的载入；5.放置元器件；6.原理图布线；7.编辑和调整；8.修改和完善；9.原理图的保存和输出。
3．元器件的旋转。
答:Space键让元器件做90度旋转;X键使元器件左右对调;Y键使元器件上下对调.4．阐述元件删除的3种方法的使用。
答:Edit菜单里的Clear和Delete命令;按Ctrl+Delete也可实现Clear功能;快捷键Delete也可以实现删除.5．元件属性的编辑。
在编辑之前,用鼠标单击元器件并按住鼠标左键不放,同时按下Tab键,或用鼠标双击元器件,也可以利用Edit\Change,就可以出现元器件属性编辑框对其属性进行编辑.6．阐述制作下面元件库中元件的详细步骤。
7．制作PCB板，请详细阐述步骤。
答:1.规划PCB,在开始绘制之前,要规划好PCB的尺寸;2.设置参数,主要设置工作层参数,PCB编辑器的工作参数,布线参数等;3.装入网络表及元器件封装;4.元器件布局,可以自动布局,也可以手动布局;5.布线,根据网络表在Protel99se的提示下,完成布线;6.调整,在自动布线完成之后,需要手动调整一些布线;7.PCB的输出,将调整好的印制电路板保存,并打印输出.8．各工作层面的含义，用处。
protel99 SE理论考试单选题
一、单选题1. Protel99SE是一个（）A.操作系统B.高级语言C.EDA软件D.办公应用软件2. Protel中1mil等于多少毫米？（）A.0.01mm B2.54mm. C.40mm D.0. 0254mm3. Protel中1mm约等于多少mil？（）A.40milB.0.0254milC.1milD.2.54mil4. 计算机辅助设计软件的英文缩写为：（）A.CAMB.CADC.EDAD.CAE5. 电路原理图的电器规则检查的英文缩写为：（）A.ERCB.PCBC.DRCD.PLD6. 在Protel中，同一个元件允许有多个不一致的电气符号与之对应，这反映了设计的（）A.兼容性B.普适性C.灵活性D.逻辑性7. 在原理图环境设计中，【电气栅格】选项可以设置（）A.可视栅格B.跳跃栅格C.捕捉栅格D.标题栏8. 主窗口的标签分布在（）A.左边B.右边C.下面D.以上都有可能9. 用Protel中，电路原理图设计步骤首先进行（）A.设置电路原理图设计环境B.创建元器件库C.放置元器件D.电路原理图布线10. 在我们用Protel绘制电路原理图时，首先须进行文档设置，即设定图纸大小.方向.套用图纸模板等操作，能实现上述操作的是（）A.Edit\ChangeB.Design\Document OptionsC.Tool\Schematic PreferencesD.Project\Project Options11. 电路原理图设计的结果不产生（）A.电路原理图B.PCB库C.元器件列表D.网络表12. 网络标识符中不包括哪一项（）A.电路连线B.网络标号C.总线入口D.元器件引脚13. 在画电路原理图时，编辑电路对象的属性中，哪些不是地线的符号？（）A.BarB.Power GroundC.Signal GroundD.EARTH14. Protel电路原理图中，将元件在水平方向上翻转，要用到下面哪个键：（）A.X键B.Y键C.Shift键D.Space键15. Windows目录的文件结构是（）。
Protel99SE试题集
Protel99SE试题集Protel99SE试题集一、Protel试题集---单选题1.Protel 99SE是用于（）的设计软件。
BA电气工程 B电子线路 C机械工程D建筑工程2．Protel 99 SE原理图文件的格式为（）。
CA*.Schlib B*.SchDoc C*.Sch D*.SdfC3．Protel 99 SE原理图设计工具栏共有（ 7 ）个。
?A. 5B. 6C. 7D.84.执行（）命令操作，元器件按水平中心线对齐。
CA.CenterB.Distribute HorizontallyC.Center HorizontalD.Horizontal5.执行（）命令操作，元器件按垂直均匀分布。
BA.VerticallyB.Distribute VerticallyC.Center VerticallyD.Distribute6.执行（）命令操作，元器件按顶端对齐。
BA.Align RightB.Align TopC.Align LeftD.Align Bottom7.执行( )命令操作,元器件按低端对齐.DA. Align RightB.Align TopC.Align LeftD.Align Bottom8.执行( )命令操作,元器件按左端对齐.CＡ.Align Right B.Align Top C.Align LeftD.Align Bottom风嗯9.执行( )命令操作,元气件按右端对齐.AA.Align RightB.Align TopC.Align LeftD.Align Bottom10.原理图设计时,按下( )可使元气件旋转90°。
BA.回车键B.空格键C.X键D.Y键11.原理图设计时,实现连接导线应选择( )命令.BA.Place/Drawing Tools/LineB.Place/WireC.WireD.Line12.要打开原理图编辑器,应执行( )菜单命令. CA.PCB ProjectB.PCBC.SchematicD.Schematic Library13.在原理图设计图样上放置的元器件是（）。
Protel99SE试卷
Protel 99SE测试题
一、填空题（每小题4分，共24分）
1、电路板是用来安装、固定（）并实现其相互连接的一块基板。
2、根据电路板布线层面的多少，一般可将其分为（）（）（）
3、画图工具栏主要是用来（）和（）原理图的。
4、（）是用来确定当两条导线交叉时是否在电气上相连的。
5、绘制电路原理图前首先要建立（）文件和（）文件。
6、删除元器件选取菜单命令[编辑]下的（）命令。
二、选择题（每小题8分，共48分）
1、按（）可以退出放置电气节点的命令。
A．Tab B.Esc C.shift D.Al
2、新建设计数据库文件时选取菜单命令【文件】下的（）
A.新建
B.打开
C.新建-----
D.保存
3、元器件的旋转时每按一次（）被选中的元器件旋转900
A空格键 B.X C.Y D.Esc
4、执行绘制贝尔曲线的方法有（）种。
A.1
B.2
C.3
D.4
5、放置电源符号，按下Tab键弹出（）对话框。
A．电源符号属性 B.编辑文本框
C．设置电气法则测试 D.设置元器件列表中的内容
6、电路板设计的基本步骤不包含（）
A.原理图符号设计
B.原理图设计
C.PCB设计
D.文件的自动备份
三、问答题
1、绘制电路原理图基本流程是什么？（9分）
2、ＥＲＣ的含义及作用是什么？（9分）
3、放置总线的操作步骤？（11分）
4、放置工具栏中放置电气节点的按钮是什么？电气节点的作用是什么？（11分）。
Protel99se复习题
Protel99se复习题Protel 99 SE复习题一、单项选择题1．Protel 99SE是用于（B ）的设计软件。
A电气工程B电子线路C机械工程D建筑工程2.Protel 99 SE原理图设计工具栏共有（C）个。
A. 5B. 6C. 7D. 83.执行（B）命令操作，元器件按垂直均匀分布。
A.VerticallyB.Distribute VerticallyC.Center VerticallyD.Distribute4.执行( D )命令操作,元器件按底端对齐.A.Align RightB.Align TopC.Align LeftD.Align Bottom5.执行( A)命令操作,元器件按右端对齐.A.Align RightB.Align TopC.Align LeftD.Align Bottom6.原理图设计时,实现连接导线应选择( B )命令.A.Place /LineB.Place/WireC.WireD.Line7.进行原理图设计，必须启动（B ）编辑器。
A.PCBB.SchematicC Schematic Library D.PCB Library8.往原理图图样上放置元器件前必须先（B ）。
A.打开浏览器B.装载元器件库C.打开PCB编辑器D.创建设计数据库文件9.仿真库Fuse.lib中包含了一般的熔丝元器件，Designator指的是熔丝的（A ）。
A.名称B.电流C.阻抗D.不清楚10.网络表中有关网络的定义是（C）。
A. 以“[”开始，以“]”结束B. 以“〈”开始，以“〉”结束C. 以“（”开始，以“）”结束D. 以“{”开始，以“}”结束11.执行（B）命令，即可弹出PCB系统参数设置对话框。
A.Design/Bord OptionsB.Tools/PreferencesC.OptionsD.Preferences12.PCB的布线是指（D ）。
A.元器件焊盘之间的连线B.元器件的排列C.元器件排列与连线走向D.除元器件以外的实体连接13.在放置导线过程中，可以按（A ）键来取消前段导线。
Protel99SE 试题

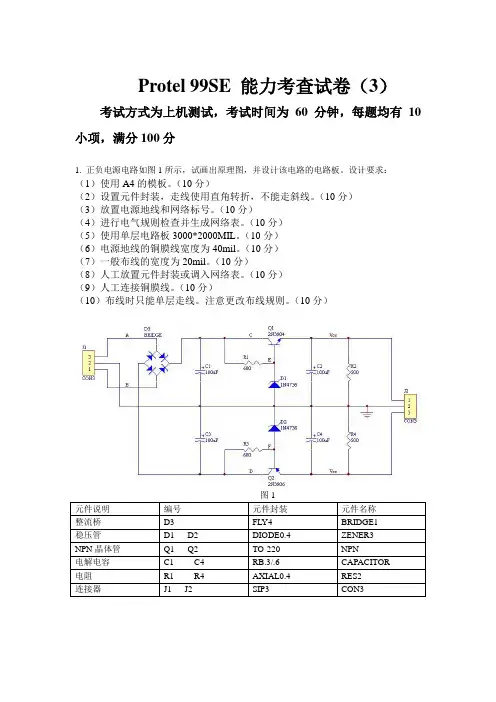

Protel 99SE 能力考查试卷（3）考试方式为上机测试，考试时间为60分钟，每题均有10小项，满分100分
1. 正负电源电路如图1所示，试画出原理图，并设计该电路的电路板。
设计要求：
（1）使用A4的模板。
（10分）
（2）设置元件封装，走线使用直角转折，不能走斜线。
（10分）
（3）放置电源地线和网络标号。
（10分）
（4）进行电气规则检查并生成网络表。
（10分）
（5）使用单层电路板3000*2000MIL。
（10分）
（6）电源地线的铜膜线宽度为40mil。
（10分）
（7）一般布线的宽度为20mil。
（10分）
（8）人工放置元件封装或调入网络表。
（10分）
（9）人工连接铜膜线。
（10分）
（10）布线时只能单层走线。
注意更改布线规则。
（10分）
正负电源电路参考电路板图。
Protel99SE练习题（综合）
Protel99SE练习题（综合）《电子CAD 》练习题1．在当前设计数据库文件中，新建一个原理图文件的菜单操作如图所示,应选择的操作步骤是（B）A）File->new Design...B) File->new...C）File->Open...D) File->Open Full Project2．执行File/New 菜单，画原理图时，选择（ C ）图标。
A）PCB DOCUMENTSB）PCB LIBRARY DOCUMENTSC）SCHEMATIC DOCUMENTSD）SCHEMATIC LIBRARY DOCUMENTS3．在原理图设计窗口中，打开当前窗口中没有的工具栏的菜单操作是（ C ）：A）Edit->UndoB) Place-> Sheet SymbolC）View->T oolbarsD) Design－>Loads Nets4．Wiring tools 工具栏和Drawing tool工具栏都有画直线的工具，它们的区别是（ B ）。
A）都没有电气关系B）前有电气关系后者没有C）后有电气关系前没有D）都有电气关系5. 执行File/New 菜单，画原理图时，选择（ C ）图标。
A）PCB DOCUMENTSB）PCB LIBRARY DOCUMENTSC）SCHEMATIC DOCUMENTSD）SCHEMATIC LIBRARY DOCUMENTS6. 禁止布线框画在（ A ）A）禁止布线层B）顶层C）底层D）丝印面7. 在PCB板中，一般将放置元器件的面称为（ D ）A）焊接面B）丝印面C）禁止布线层D）元件面8.被选中元件周围，有一个（ A ）色矩形框A）黄色B) 蓝色C）红色D) 紫色9．SCH 不可以完成的工作（ A ）A）自动布线B）画导线C）插入文字标注D）元件移动10．SCH系统中不可以改变元件放置方向的功能键是（ B ）。
Protel99 SE试题汇编
计算机辅助设计（Protel平台）Protel 99SE试题汇编（绘图员级）（精编版）电子与电气工程学院2008.11目录第一单元原理图环境设置 (2)1.1 第1题 (2)1.2 第2题 (3)1.3 第3题 (4)1.4 第4题 (5)1.5 第5题 (6)第二单元原理图库操作 (7)2.1 第1题 (7)2.2 第2题 02.3 第3题 02.4 第4题 02.5 第5题 0第三单元原理图设计 (2)3.1 第1题 (2)3.2 第2题 (4)3.3 第3题 (5)3.4 第4题 (7)3.5 第5题 (9)第四单元检查原理图及生成网络表 (11)4.1 第1题 (11)4.2 第2题 (12)4.3 第3题 (13)4.4 第4题 (14)4.5 第5题 (15)第五单元印刷线路板（PCB）环境设置 (16)5.1 第1题 (16)5.2 第2题 (17)5.3 第3题 (18)5.4 第4题 (19)5.5 第5题 (20)第六单元 PCB库操作 (21)6.1 第1题 (21)6.2 第2题 (23)6.4 第4题 (27)6.5 第5题 (29)第七单元 PCB布局 (31)7.1 第1题 (31)7.2 第2题 (33)7.3 第3题 (34)7.4 第4题 (35)7.5 第5题 (36)第一单元原理图环境设置1.1 第1题【操作要求】1.图纸设置：在考生文件夹中创建新原理图文件，命名为X1-01.sch。
设置图纸大小为A4，水平放置，工作区颜色为233号色，边框颜色为63号色。
2.栅格设置：设置捕捉栅格为5mil，可视栅格为8mil。
3.字体设置：设置系统字体为Tahoma、字号为8、带下划线。
4.标题栏设置：用“特殊字符串”设置制图者为Motorola、标题为“我的设计”，字体为华文彩云，颜色为221号色，如样图1-01所示。
保存操作结果。
【样图1-01】【操作要求】1.图纸设置：在考生文件夹中创建新文件夹，命名为X1-02.sch。
