Protel 99SE常用库及电子元器件名称代号1.前言+原理图常用库文件（设计原理图第一步就是加载元件库，因此一定要知道基本的元件库有哪几个。
）Miscellaneous Devices.ddbDallas Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddb+PCB元件常用库（同理，制板的前提。
）Advpcb.ddbGeneral IC.ddbMiscellaneous.ddb+其他元件库Protel Dos Schematic 4000 Cmos .Lib40.系列 CMOS管集成块元件库4013 D 触发器4027 JK 触发器4028 Protel Dos Schematic Analog Digital.Lib 模拟数字式集成块元件库4029+AD系列 DAC系列 HD系列 MC系列Protel Dos Schematic Comparator.Lib 比较放大器元件库Protel Dos Shcematic Intel.Lib INTEL 公司生产的80系列CPU集成块元件库Protel Dos Schematic Linear.lib 线性元件库——例555Protel Dos Schemattic Memory Devices.Lib 内存存储器元件库Protel Dos Schematic SYnertek.Lib SY系列集成块元件库Protes Dos Schematic Motorlla.Lib 摩托罗拉公司生产+Protel 采用的是英制，因此换算关系也应该要知道！1英寸( il )=1000微英寸( mil ) 1微英寸( mil )= 0.0254毫米( mm ) 即：1mm=39.37mil2.原理图元件库名称代号查找与 PCB元件库封装代号+由于原理图元件库名称代号较多，建议使用 Ctrl+F 输入中文查询！注：由于生产厂商不同，因此同一型号的元件封装也不同，事实上实际生产是根据元件厂给的尺寸去画封装的，所以多数制板的时候都需要自己动手量出元件的尺寸去建立封装，还有一点就是：不同功能的元件也可以采用相同的封装。
protel 99 se常用元件封装库

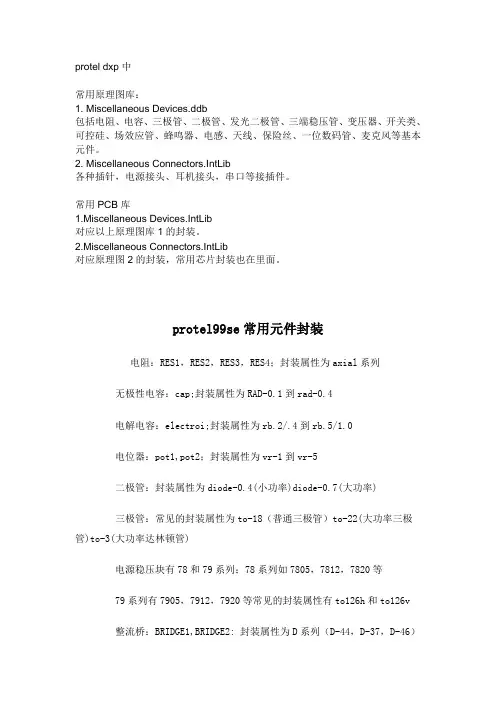

protel dxp中常用原理图库：1. Miscellaneous Devices.ddb包括电阻、电容、三极管、二极管、发光二极管、三端稳压管、变压器、开关类、可控硅、场效应管、蜂鸣器、电感、天线、保险丝、一位数码管、麦克风等基本元件。
2. Miscellaneous Connectors.IntLib各种插针，电源接头、耳机接头，串口等接插件。
常用PCB库1.Miscellaneous Devices.IntLib对应以上原理图库1的封装。
2.Miscellaneous Connectors.IntLib对应原理图2的封装，常用芯片封装也在里面。
protel99se常用元件封装电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
protel 99 se常用元件封装库
protel dxp中常用原理图库：1. Miscellaneous Devices.ddb包括电阻、电容、三极管、二极管、发光二极管、三端稳压管、变压器、开关类、可控硅、场效应管、蜂鸣器、电感、天线、保险丝、一位数码管、麦克风等基本元件。
2. Miscellaneous Connectors.IntLib各种插针，电源接头、耳机接头，串口等接插件。
常用PCB库1.Miscellaneous Devices.IntLib对应以上原理图库1的封装。
2.Miscellaneous Connectors.IntLib对应原理图2的封装，常用芯片封装也在里面。
protel99se常用元件封装电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
protel99se元件封装
protel 99 se 常用器件封装元件类别元件库中名称常用封装电阻RES1 、RES2 AXIAL0.3 －AXIAL1.0 电阻排RESPACK3 、RESPACK4 DIP16滑线变阻器POT1 、POT2 VR1 －VR5无极性电容CAP RAD0.1 －RAD0.4电解电容ELECTRO1 、ELECTRO2 RB.2/.4 －RB.5/1.0 （一般<100uF 用RB.1/.2 ，100uF-470uF 用RB.2/.4 ，>470uF 用RB.3/.6 ）电感INDUCTOR AXIAL0.3二极管DIODE DIODE0.4 （小功率）、DIODE0.7 （大功率）发光二极管LED SIP2 或DIODE0.4光敏二极管PHOTO DIODE0.7三极管NPN 、NPN1 、PNP 、PNP1 TO- 系列大功率三极管T0-3中功率三极管如果是扁平的用TO-220 ，如果是金属壳的用TO-66小功率三极管TO-5 ，TO-46 ，TO-92A ，TO-92B场效应管、MOS管、JFET 、MOSFET 可以用跟三极管一样的封装光电耦合器OPTOISO1 DIP4光电耦合器OPTOISO2 BNC晶闸管SCR TO-46稳压管DIODE SCHOTTKY DIODE0.4电源稳压块78 系列如7805 ，7812 等TO-126 、TO-22079 系列有7905 ，7912 ，7920 等晶振CRYSTAL XTAL1整流桥BRIDGE1 、BRIDGE2 FL Y474 系列集成块74* DIP4- －DIP64( 数字为不连续偶数)双列直插元件DIP4- －DIP64( 数字为不连续偶数)555 定时器555 DIP8熔断器FUSE1 、FUSE2 FUSE单排多针插座CON1 —CON50 （不连续）SIP2 —SIP20 （不连续）PIN 连接器（双排）16PIN —50PIN （不连续）IDC16 —IDC50 （不连续）4 端单列插头HEADER4 POWER4双列插头HEADER8 ×2 IDC16D 型连接器DB9 、DB15 、D25 、D37 DB9 、DB15 、D25 、D37 变压器TRANS* 封装在Transformers.lib 库中继电器RELAY-* DIP* 、SIP* 等单刀单掷开关SW-SPST RAD*按钮SW-PB DIP4电池BA TTERY RAD0.4电铃BELL RAD0.4扬声器SPEAKER RAD0.3贴片电阻、贴片电容0402 、0603 等封装尺寸与功率有关，通常：0201 < —>1/20W ；0402< —> 1/16W ；0603< —> 1/10W ；0805 < —>1/8W ；1206 < —>1/4W(1)电阻的封装系列名称为AXIALxxx,xxx表示数字。
protel 99 se常用元件封装库
protel dxp中常用原理图库：1. Miscellaneous Devices.ddb包括电阻、电容、三极管、二极管、发光二极管、三端稳压管、变压器、开关类、可控硅、场效应管、蜂鸣器、电感、天线、保险丝、一位数码管、麦克风等基本元件。
2. Miscellaneous Connectors.IntLib各种插针，电源接头、耳机接头，串口等接插件。
常用PCB库1.Miscellaneous Devices.IntLib对应以上原理图库1的封装。
2.Miscellaneous Connectors.IntLib对应原理图2的封装，常用芯片封装也在里面。
protel99se常用元件封装电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
protel99se一般元件封装形式及元件名称完整版
protel99se一般元件封装形式元件名称/元件所属SCH库/元件封装/元件所属PCB库/RES1/RES2（电阻）Miscellaneous Devices.ddbAXIAL0.3---AXIAL1.00603,0805,1206Advpcb.DdbCAP（电容）Miscellaneous Devices.ddbRAD0.1----RAD0.40603,0805,1206Advpcb.DdbELECTRO1/ELECTRO2（电解电容）Miscellaneous Devices.ddbRB.2/.4----RB.5/1.0Advpcb.DdbPOT1/POT2（电位器）Miscellaneous Devices.ddbVR1----VR5Advpcb.DdbDIODE（二极管）Miscellaneous Devices.ddbDIODE0.4/DIODE0.7Advpcb.DdbNPN /PNP（三极管）Miscellaneous Devices.ddbTO-3,TO-5,TO-18,TO-92A等Advpcb.Ddb电源稳压块(78和79系列)Protel DOSSchematic Libraries.ddbTO-126，TO-220Advpcb.DdbTO-220International Rectifiers.ddbBRIDGE1/BRIDGE2（整流桥）Miscellaneous Devices.ddbD-37，D-44，D-46等International Rectifiers.ddbCON(单排插针座) Miscellaneous Devices.ddbSIP系列Advpcb.DdbDB(双排插针座) Miscellaneous Devices.ddbDB系列Advpcb.Ddb双列直插元件（常见的集成电路芯片）DIP系列Advpcb.Ddbprotel99常用元件的电气图形符号和封装形式：1. 标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR52.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPVAR 封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL （隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）封装：DIODE0.4和DIODE 0.7;（上面已经说了，注意做PCB时别忘了将封装DIODE的端口改为A、K）4.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H （大功率三极管）TO3（大功率达林顿管）以上的封装为三角形结构。
Protel99SE基本常用元器件封装查询.
小编在学习Protel99se的时候，对元器件封装这方面颇感头疼，有幸从网上得到了该文章,拿来分享:元器件封装查询电阻:RES1,RES2,RES3,RES4封装属性为AXIAL系列无极性电容：CAP;封装属性为RAD-0.1到RAD-0.4电解电容:ELECTROI;封装属性为RB.2/.4到RB.5/1.0电位器:P0T1, POT2封装属性为VR-1到VR-5二极管:封装属性为DIODE-0.4（小功率DIODE-0.7（大功率三极管:常见的封装属性为TO-18（普通三极管TO-22（大功率三极管TO-3（大功率达林顿管电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有TO126H和TO126V整流桥:BRIDGE1,BRIDGE2:封装属性为 D 系列（D-44,D-37,D-46电阻:AXIAL0.3-AXIAL0.7 其中0.3-0.7指电阻的长度，一般用AXIAL0.3瓷片电容:RAD0.1-RAD0.3。
其中0.1-0.3指电容大小一般用RAD0.1电解电容:RB.1/.2-RB.4/.8其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF 用RB.3/.6二极管:DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短,一般用DIODE0.4发光二极管:RB.1/.2集成块:DIP8-DIP40,其中8-40指有多少脚,8脚的就是DIP8贴片电阻0603 表示的是封装尺寸与具体阻值没有关系,但封装尺寸与功率有关通常来说如下:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
(整理)计算机辅助设计Protel99SE元件库与封装库
电位器
Pot2
VR2
17
极性电容
ELECTRO1
RB.3/.6
18
PNP晶体管
PNP
TO-39
19
光敏二极管
DIODE0.4
20
光耦合器
Optoiso2
BNC-5
21
光耦合器
Optoiso1
DIP4
22
NPN晶体管
NPN
TO-39
23
氖泡
Neon
RAD0.4
24
AC插座
Plug AC Female
计算机辅助设计Protel99SE元件与封装对应表
（1）规划环境影响评价的分析、预测和评估内容。序号
专项规划中的指导性规划环境影响篇章或说明中文名称
1）规划实施对环境可能造成影响的分析、预测和评估。主要包括资源环境承载能力分析、不良环境影响的分析和预测以及与相关规划的环境协调性分析。元件库
C.环境影响报告书
LED
DIODE0.4
8
变压器
Tran1
TRF_EI30_1
9
按钮
SW-PB
RAD0.3
10
单刀单掷开关
SW-SPST
RAD0.4
11
晶闸管
SCR
TO-92B
12
双向晶闸管
Triac
TO-92A
13
伺服电机
Motor Servo
RAD0.4
14
电阻
RES2
AXIAL0.3
15
电阻
RES1
AXIAL0.3
SIP3
25
运算放大器
Op07
