分频电路中的分频电感 电路_元器件应用电路全掌握_[共2页]
![分频电路中的分频电感 电路_元器件应用电路全掌握_[共2页]](https://img.taocdn.com/s3/m/0bef846a960590c69fc3769c.png)
95第3章 电感和变压器类元器件 典型应用电路详解3.1 普通电感器典型应用电路详解3.1.1 分频电路中的分频电感 电路 1．单6dB二分频扬声器电路 图3-1所示是单6dB二分频扬声器电路，它是在前一种电路基础上在低音扬声器回路中接入了电感L1，通过适当选取L1的电感量大小，使之可以让中频和低频段信号通过，但不让高频段信号通过，这样更好地保证了BL1工作在中频和低频段。
图3-1 单6dB二分频扬声器电路这种电路在高音和低音扬声器回路中各设一只衰减元件，为6dB型。
2．单12dB型二分频扬声器电路图3-2所示是单12dB型二分频扬声器电路，它是在前一种电路基础上在高音扬声器上并接一只电感L2，通过适当选取L2的电感量大小，让L2将中频和低频段信号旁路，这样高音扬声器回路有两次选频过程：一是分频电容C1，二是分频电感L2，使BL2更好地工作在高频段。
图3-2 单12dB型二分频扬声器电路这种电路中的L2和C1对中频、低频段具有各6dB共12dB的衰减效果，所以为12dB型电路。
3．双12dB型二分频扬声器电路图3-3所示是双12dB型二分频扬声器电路，它是在前一种电路基础上在低音扬声器BL1上并联分频电容C2，C2将从L1过来的剩余的高频段信号旁路，让BL1更好地工作在中频和低频段，这样C2与L1也具有12dB的衰减效果，所以这一扬声器电路是双12dB型二分频扬声器电路。
4．6dB型三分频扬声器电路图3-4所示是6dB型三分频扬声器电路，BL1是高音扬声器，BL2是中音扬声。

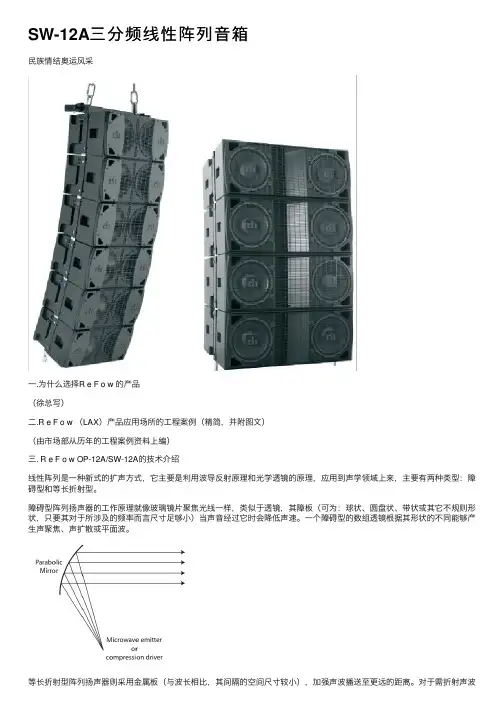

SW-12A三分频线性阵列音箱
SW-12A三分频线性阵列⾳箱民族情结奥运风采⼀.为什么选择R e F o w 的产品（徐总写）⼆.R e F o w （LAX）产品应⽤场所的⼯程案例（精简，并附图⽂）（由市场部从历年的⼯程案例资料上编）三. R e F o w OP-12A/SW-12A的技术介绍线性阵列是⼀种新式的扩声⽅式，它主要是利⽤波导反射原理和光学透镜的原理，应⽤到声学领域上来，主要有两种类型：障碍型和等长折射型。
障碍型阵列扬声器的⼯作原理就像玻璃镜⽚聚焦光线⼀样，类似于透镜，其障板（可为：球状、圆盘状、带状或其它不规则形状，只要其对于所涉及的频率⽽⾔尺⼨⾜够⼩）当声⾳经过它时会降低声速。
⼀个障碍型的数组透镜根据其形状的不同能够产⽣声聚焦、声扩散或平⾯波。
等长折射型阵列扬声器则采⽤⾦属板（与波长相⽐，其间隔的空间尺⼨较⼩），加强声波播送⾄更远的距离。
对于需折射声波处，⾦属板可呈“Z”形放置或简单的倾斜。
虽然看上去倾斜透镜能够改变声波折射的⽅向，但实际并⾮如此。
所增加的路径长度仅仅会改变声波的到达时间，⽽不是⽅向。
同时，线阵列是“⼀组振幅相等并同相紧密地排成⼀条直线的声辐射元素”——声学⼯程师Olson在其1957年的著作中对线阵列的描述。
⼀个理想的线声源应由⽆限多个、间距极⼩并且连续的振动元素组成，所发出的柱⾯波。
这样的线声源有⼀个不寻常的幅射特性，它的声压级衰减在每倍的距离只有3dB；⼀个点声源产⽣⼀个球⾯波，它的声压级衰减为与声源距离的平⽅反⽐关系，每倍距离衰减6个dB。
（图表⽰）传统的号筒负载扬声器，通常是按每只⾳箱的⽔平覆盖⾓度组合成⼀个扇形的阵列，从⽽试图减少导致相消⼲涉的重叠覆盖区域，在这种类型的排列中，在⼀个⽅向上想得到理想的清晰度，只能朝这个⽅向使⽤单个扬声器扩声。
但是，我们在现实的扩声⼯作中，为了达到最远的距离和更⾼的声压级，就不得不采⽤群集的⾳箱阵群来加⼤声功率，提⾼声场覆盖⾯积！⽽采取的“群集⾳箱阵群”的扩声⽅式，⼜往往导致声波辐射不能很好地耦合，⼲涉不能控制，这些⼲涉的声源所产⽣的混乱的声场，还浪费声能！影响声⾳的覆盖范围，影响到声波图形的控制，影响到分析⼒和整体的声⾳质量！要达到相同的声压级，就需要向⼀个单个的，原本清晰的声源提供更⼤的功率！（附图说明）为了⽐较形象地说明这个原理，举⼀个⽇常中我们经常会做的⼀个事例，想想我们向池塘⽔中扔⽯⼦，会发⽣什么呢。
手把手教你做音箱分频器
手把手教你做音箱分频器１.电感骨架依据电感线圈的要求，选择合适的非金属骨架，如焊锡丝、密封用生料带的塑料骨架以及其它木质、胶质骨架等。
２.漆包线选用粗细合适、质量上乘的漆包线若干。
３.阻容件根据电路要求选择容量、阻值和功率合适的电容、电阻，分频电容最好选用进口或国产优质ＣＢＢ电容，电阻以大功率水泥电阻为首选。
４.粘合剂此剂可选用市售“立得牢”等强粘度胶。
５.硬币、螺栓螺栓选择直径４ｍｍ左右的铜质品，其长度则根据电感骨架的高度而定。
６.敷铜板根据分频元器件的多少，选择大小合适的优质敷铜板，线路走向则根据设计要求用美工刀刻制。
７.透明胶带一盘制作１.绕电感将粘合剂瓶顶、底中间各钻一直径略大于漆包线的小孔（因液体粘稠，故不会从孔中流出），在两孔各穿一段塑料胶管之后，把漆包线从两胶管中穿过，以保漆包线通过两孔时不被刮伤，然后一人将漆包线一端拉紧，另一人就可拿漆包线的另一端在骨架上绕线，绕时双手不可接触漆包线，因漆包线在通过粘合剂时已均匀地敷上了一层粘合剂，可用手捏住骨架两端使之旋转，待电感圈数绕足之后，将多余的漆包线剪掉，固定好外引出线，待线上的粘合剂凝固以后，用透明胶带在线圈上紧绕几层。
２.元器件安装根据电感线圈及阻容件在板上的位置，用小钻在板上打好孔，在硬币中间钻一比铜螺栓直径略大的孔，将铜螺栓依次穿过硬币、线圈和电路板，然后再垫上弹簧垫片，用螺母紧固，将线圈、电容和电阻的引线刮净上锡后焊在相应的位置上，最后在板上焊接好进出线。
经过以上操作，一只质优价廉的分频器便制作完工，剩下的就是你体验成功的喜悦了。
分频器电感接线有讲究音箱分频器中电感线圈的接法对音质音色影响极大。
使用的一对倒相式音箱，电感线圈接法是外圈入里圈出音色均衡圆润。
曾使用里圈入外圈出接法，结果低音全无。
质量分频器的业余制作方法高保真的音箱多数都是由两只或两只以上的扬声器单元构成，要高质量的还原20Hz～20kHz全频段的音频信号，必须借助优质分频器的协助。

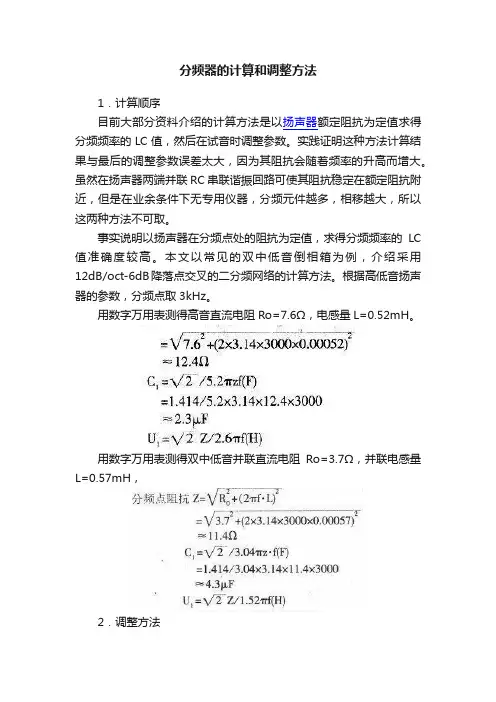

分频器的计算和调整方法
分频器的计算和调整方法1．计算顺序目前大部分资料介绍的计算方法是以扬声器额定阻抗为定值求得分频频率的LC值，然后在试音时调整参数。
实践证明这种方法计算结果与最后的调整参数误差太大，因为其阻抗会随着频率的升高而增大。
虽然在扬声器两端并联RC串联谐振回路可使其阻抗稳定在额定阻抗附近，但是在业余条件下无专用仪器，分频元件越多，相移越大，所以这两种方法不可取。
事实说明以扬声器在分频点处的阻抗为定值，求得分频频率的LC 值准确度较高。
本文以常见的双中低音倒相箱为例，介绍采用12dB/oct-6dB降落点交叉的二分频网络的计算方法。
根据高低音扬声器的参数，分频点取3kHz。
用数字万用表测得高音直流电阻Ro=7.6Ω，电感量L=0.52mH。
用数字万用表测得双中低音并联直流电阻Ro=3.7Ω，并联电感量L=0.57mH，2．调整方法将扬声器装入音箱，选用大4P接线盒和双线分音法。
把扬声器和接线盒内接线焊好。
分频器采用外接搭焊方式，这样调整方便。
附表所列是用数字频率表测得的《雨果金碟（一）》17—45段的讯号频率。
虽然有一定的误差，但是作为调整分频器使用已经足够。
在正常听音音量状态下，播放测试讯号时，发现分频距2.5kHz~4kHz处声压较高。
把其中一只音箱高音同相连接，用合并功放的平衡旋钮反复比较分频点及其他各点声压，无明显差别。
通过以往多次制作分频器的经验，说明这不是计算值偏差较大。
其主要原因是在业务条件下无法得到扬声器的频响曲线图。
分频点落在高低音的峰点上，包括扬声器装入箱体后对频响曲线的影响。
那么现在该调整高音的分频网络还是低音的分频网络呢？根据扬声器的参数得知，高音灵敏度为91dB，中低音为89dB。
当两只中低音并联使用时，阻抗为4Ω，使高音灵敏度下降。
另外，试听时距扬声器LOCm处可听到高音在2.5kHz处被衰减的声压，2kHz 处已听不到。
由于其频响低端达1.5kHz，说明分频网络正确。
而中低频扬声器在4kHz处仍然有较高声压。
音响二分频器电路图（六款模拟电路设计原理图详解）
音响二分频器电路图（六款模拟电路设计原理图详解）音箱分频器工作原理音箱分频器原理1从工作原理看，分频器就是一个由电容器和电感线圈构成的滤波网。
高音通道只让高频信号经过而阻止低频信号；低音通道正好相反，只让低音经过而阻止高频信号；中音通道则是一个带通滤波器，除了一低一高两个分频点之间的频率能够经过，高频成分和低频成分都将被阻止。
音箱分频器原理2看似简单，但在实践运用的分频器中，为了均衡上下音单元之间的灵活度差别，厂家们需依据不同状况参加大小不一的衰减电阻或是由电阻、电容构成的阻抗补偿网络，不同的设计和消费工艺自然使分频器这个看似不起眼的元件在音箱中产生了效果不一的影响。
而这些细节，正式一切HIFI器材必需追求的，这也是HIFI与普通民用设备的根本区别。
音箱分频器电路的作用1.在播放音乐时，由于扬声器单元本身的能力与构造限制，只用一个扬声器难以覆盖全部频段，而假如把全频段信号不加分配地直接送入高、中、低音单元中去，在单元频响范围之外的那局部“多余信号”会对正常频段内的信号复原产生不利影响，以至可能使高音、中音单元损坏。
由于这个缘由，设计师们必需将音频频段划分为几段，不同频段用不同扬声器停止放声。
这就是分频器的由来与作用。
2.分频器就是音箱中的“大脑”，对音质的好坏至关重要。
功放输出的音乐讯号必需经过火频器中的各滤波元件处置，让各单元特定频率的讯号经过。
要科学、合理、严谨地设计好音箱之分频器，才干有效地修饰喇叭单元的不同特性，优化组合，使得各单元扬长避短，淋漓尽致地发挥出各自应有的潜能，使各频段的频响变得平滑、声像相位精确，才能使高、中、低音播放出来的音乐层次清楚、合拍，明朗、温馨、宽广、自然的音质。
3.在实践的分频器中，有时为了均衡高、低音单元之间的灵活度差别，还要参加衰减电阻；另外，有些分频器中还参加了由电阻、电容构成的阻抗补偿网络，其目的是使音箱的阻抗曲线心理平整一些，以便于功放驱动。
音响二分频器电路图（一）6db分频方式与24db分频方式比较.6db分频裸露分频方式易于调整出平直的声压，但中频及中低频段的调整远不及24ab分频方式易于得心应手，24ab分频方式用的元件多，并将频段分割来调整，对于声压频率特性的平直要比6ab分频方式难调得多。
一文看懂汽车音响分频器接线方法图解
一文看懂汽车音响分频器接线方法图解分频器原理从电路结构来看，分频器本质上是由电容器和电感线圈构成的LC 滤波网络，高音通道是高通滤波器，它只让高频信号通过而阻止低频信号；低音通道正好相反，它只让低音通过而阻止高频信号；中音通道则是一个带通滤波器，除了一低一高两个分频点之间的频率可以通过，高频成份和低频成份都将被阻止。
在实际的分频器中，有时为了平衡高、低音单元之间的灵敏度差异，还要加入衰减电阻；另外，有些分频器中还加入了由电阻、电容构成的阻抗补偿网络，其目的是使音箱的阻抗曲线心理平坦一些，以便于功放驱动。
位于功率放大器之后，设置在音箱内，通过LC滤波网络，将功率放大器输出的功率音频信号分为低音，中音和高音，分别送至各自扬声器。
连接简单，使用方便，但消耗功率，出现音频谷点，产生交叉失真，它的参数与扬声器阻抗有的直接关系，而扬声器的阻抗又是频率的函数，与标称值偏离较大，因此误差也较大，不利于调整。
将音频弱信号进行分频的设备，位于功率放大器前，分频后再用各自独立的功率放大器，把每一个音频频段信号给予放大，然后分别送到相应的扬声器单元。
因电流较小故可用较小功率的电子有源滤波器实现，调整较容易，减少功率损耗，及扬声器单元之间的干扰。
使得信号损失小，音质好。
但此方式每路要用独立的功率放大器，成本高，电路结构复杂，运用于专业扩声系统。
分频器技术参数第一个，就是分频器的分频点，这个应该不用多说。
第二个，就是所谓分频器的“路”，也就是分频器可以将输入的原始信号分成几个不同频段的信号，我们通常说的二分频、三分频，就是分频器的“路”。
第三个，就是分频器的“阶”，也称“类”。
一个无源分频器，本质上就是几个高通和低通滤波电路的复合体，而这些滤波电路的数量，就是上面所说的“路”。
但是在每一个滤波电路中，还有更精细的设计，换句话说，在每一个滤波电路中，都可以分别经过多次滤波，这个滤波的次数，就是分频器的“阶”。
