电子配线架选型参考文档
电子配线架选型参考文档
一、概述
传统综合布线系统的管理只能依靠手工对管理记录进行更新，设备和连接的改动往往很难在第一时间反应在管理文档中，造成很多误差的产生。
随着布线建设的规模化、智能化，对于布线规范化管理的要求越来越高，传统的布线管理已经不能满足现代智能布线系统的要求。
同时，随着网络安全问题的日益严峻，将其列入布线管理的呼声也越来越高。
智能配线架（电子配线架）是网
络应用的物理平台，作为承载网络应用、信息技术领域的基础设施，在智能化的建筑物中起到了关键的作用。
智能布线为综合布线系统的管理提供了更为便捷、人性化及智能化的解决方案，核心是物理层的管理，包括整条物理链路连接/断开状态的监控。
为了达到物理层的实时监控和管理，智能布线系统在硬件及所支持软件的设计和应用上与普通综合布线系统有一定的区别，哪就是智能配线架的应用。
二、工作原理及应用分析
1、电子配线架技术类型
电子配线架技术主要有端口技术和链路技术两种。
（1）端口检测技术即端口内置了微开关，采用标准跳线接入端口即可有感应。
端口探测法的原理就是在RJ-45或光纤的端口上加装一个碰触开关，一旦有跳线插入就会触动这个碰触开关。
碰触开关就会通知系统这个端口有跳线插进来了。
反之也是一样，如果原来的端口里已经有个跳线插头，一旦这个端口里的跳线被拔出，系统也会马上通知系统，这个端口里已经没有插头了。
端口探测法最大的好处在于可以使用普通跳线。
最大的问题在于，它只能探知端口里有没有跳线插头而不知道这个插头上挂的跳线是连到那里去的。
比如，系统通知用户要把A端口和B端口用跳线连接起来，如图1所示。
发出指令后系统只是在等待A、B端口是否有跳线插进来。
一旦两个端口都先后有跳线插进来，系统就会认为连接正确，跳线工作完成，而并不管这两个端口是不是用一根跳线连接起来的。
（2）链路检测技术依靠跳线中附加的导体，通过跳线中的附加导体接触形成回路进行检测。
链路探测法的原理是在普通的跳线里增加一根导线，这种跳线一般称之为9芯跳线。
基于链路探测法的电子配线架就是利用这根导线来确定端口的连接状态。
当这种9芯跳线连接到两个端口时，系统就会通过第9芯线探测到这两个端口的链接关系，并立即更新到链路数据库里。
以上面的案例来说，当系统发出指令要连接A、B端口时，系统一定要确定A、B端口确实已经像图1那样连接好了才
可以。
如果只是像图2所示在A端口和B端口分别插进去了跳线接头，而A和B 并没有连接起来，也就是说没有一根第9芯线把A、B两个端口连接起来，这样系统是不认可的。
系统一定要等到操作者真正地用一根9芯跳线连接起了这两个端口才会宣布跳线工作结束。
这种探测可以让跳线操作做到零误差。
2、电子配线架布线结构
根据电子配线架软硬件的工作原理不同，智能布线的设计在智能配线架部分可以分为单配线架及双配线架两种模式。
从两种模式的工作原理入手，对比一下在工程应用领域两种模式的优劣。
（1）、单配线架模式
和普通的配线架方式一样，水平线缆打接到电子配线架上，交换机一端不接配线架，跳线直接往交换机上插。
单配线架方式的电子配线架只能用碰触式探测。
跳线的一头插在有碰触开关的配线架上，这一端系统是可以探测的。
而跳线的另一头是插在交换机上，交换机的端口上可没有准备好碰触开关。
所以单配线架方式的电子配线架对交换机一端没有办法探测，只要是交换机一端有跳线操作，就一定要用手工更新链路数据库。
（2）、双配线架模式
它把水平线缆和交换机跳线都各自地引到一个配线架上，英文的描述很形象叫“double representative”即“双代表”，就是说水平线缆和交换机都有配线架来“代表”。
其实中文有个更好的名称，叫“映射”。
就是说所有水平线缆所连接的各个工作区端口都在水平配线架上有个映射，而所有交换机的端口都在交换机的配线架上有个映射。
如果跳线再用上9芯跳线，就可以实现真正意义上的全监视。
跳线的任何一端，在电子配线架上的拔下或插上动作，系统都可以马上探测到。
（3）、两种模式的功能对比
对比结论：
链路自动识别、更新、监控是智能配线架的重要功能，如果不能做到链路的自动检测，智能配线架的功能将大打折扣，作为从用户端到网络交换机端的全链路系统，如果智能布线只能检测一端的话将对其智能管理功能造成很大影响。
三、选型
面对众多的电子配线架品牌，到底应该选择具备哪些功能的电子配线架在呢？电子配线架的应用就是为了实现日后网络管理的智能化，选则与水平布线线缆相匹配的电子配线架，在预算及安装空间允许的前提下，尽量选择双配线模式进行配置使用，不要为了降低成本而放弃智能化管理的原则，实际上是背离了电子配线架使用的基本原则，其结果显然是得不偿失的。

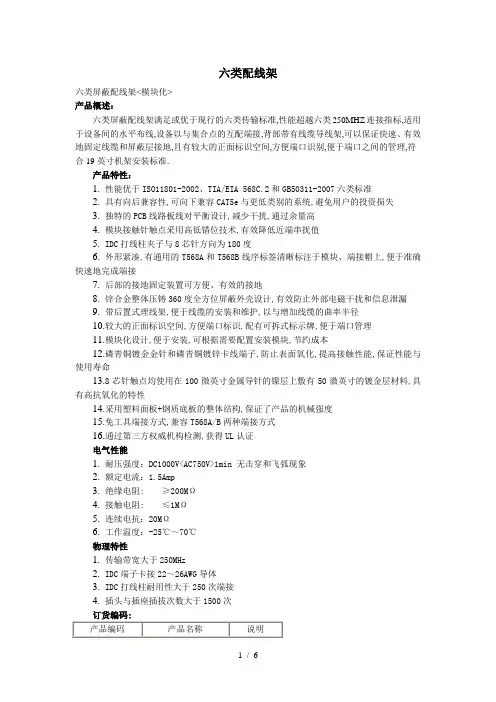

六类配线架(模块化、整体式、角形)
六类配线架六类屏蔽配线架<模块化>产品概述：六类屏蔽配线架满足或优于现行的六类传输标准,性能超越六类250MHZ连接指标,适用于设备间的水平布线,设备以与集合点的互配端接,背部带有线缆导线架,可以保证快速、有效地固定线缆和屏蔽层接地,且有较大的正面标识空间,方便端口识别,便于端口之间的管理,符合19英寸机架安装标准.产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007六类标准2.具有向后兼容性,可向下兼容CAT5e与更低类别的系统,避免用户的投资损失3.独特的PCB线路板线对平衡设计,减少干扰,通过余量高4.模块接触针触点采用高低错位技术,有效降低近端串扰值5.IDC打线柱夹子与8芯针方向为180度6.外形紧凑,有通用的T568A和T568B线序标签清晰标注于模块、端接帽上,便于准确快速地完成端接7.后部的接地固定装置可方便、有效的接地8.锌合金整体压铸360度全方位屏蔽外壳设计,有效防止外部电磁干扰和信息泄漏9.带后置式理线架,便于线缆的安装和维护,以与增加线缆的曲率半径10.较大的正面标识空间,方便端口标识,配有可拆式标示牌,便于端口管理11.模块化设计,便于安装,可根据需要配置安装模块,节约成本12.磷青铜镀金金针和磷青铜镀锌卡线端子,防止表面氧化,提高接触性能,保证性能与使用寿命13.8芯针触点均使用在100微英寸金属导针的镍层上敷有50微英寸的镀金层材料,具有高抗氧化的特性14.采用塑料面板+钢质底板的整体结构,保证了产品的机械强度15.免工具端接方式,兼容T568A/B两种端接方式16.通过第三方权威机构检测,获得UL认证电气性能1.耐压强度：DC1000V<AC750V>1min 无击穿和飞弧现象2.额定电流：1.5Amp3.绝缘电阻: ≥200MΩ4.接触电阻: ≤1MΩ5.连续电抗：20MΩ6.工作温度：-25℃～70℃物理特性1.传输带宽大于250MHz2.IDC端子卡接22～26AWG导体3.IDC打线柱耐用性大于250次端接4.插头与插座插拔次数大于1500次六类非屏蔽配线架<模块化>产品概述：六类非屏蔽配线架满足或优于现行的六类传输标准,性能超越六类250MHZ连接指标,适用于设备间的水平布线,设备以与集合点的互配端接,背部带有线缆导线架,可以保证快速、有效地固定线缆和屏蔽层接地,且有较大的正面标识空间,方便端口识别,便于端口之间的管理,符合19英寸机架安装标准.产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007六类标准2.具有向后兼容性,可向下兼容CAT5e与更低类别的系统,避免用户的投资损失3.独特的PCB线路板线对平衡设计,减少干扰,通过余量高4.模块接触针触点采用高低错位技术,有效降低近端串扰值5.IDC打线柱夹子与8芯针方向为180度6.外形紧凑,有通用的T568A和T568B线序标签清晰标注于模块、端接帽上,便于准确快速地完成端接7.扣锁式端接帽确保导线全部端接并防止滑动8.带后置倒 "T"式线缆理线架,便于线缆的安装维护,以与增加线缆的弯曲半径9.较大的正面标识空间,方便端口标识,配有可拆式标示牌,便于端口管理10.模块化设计,便于安装,可根据需要配置安装模块,节约成本11.磷青铜镀金金针和磷青铜镀锌卡线端子,防止表面氧化,提高接触性能,保证性能与使用寿命12.8芯针触点均使用在100微英寸金属导针的镍层上敷有50微英寸的镀金层材料,具有高抗氧化的特性13.采用优质阻燃聚碳酸脂材料,阻燃性能达到UL94V-0级别14.采用塑料面板+钢质底板的整体结构,保证了产品的机械强度15.支持主流端接方式,可用110和科龙工具进行线缆端接,保证了连接方式的通用性和连接的可靠性16.配有打线底座,施工人员的手可以直接握在底座上,而不是在打线刀的正下方,可以更好的保护施工人员,避免被打线刀割伤17.配置一台 LCD跳线测试仪:19英寸机架式,能够直接安装在机柜内,带有2组LCD液晶显示屏,可以同时测试2根跳线,液晶显示屏能够非常直观地显示双绞线的接线图,展示4对线的连接状况与线序,判断双绞线的错接、短路与断路等各路故障,定位开路的具体位置、并能测量双绞线的长度.该产品可以工程测试和故障排除18.通过第三方权威机构检测,获得UL认证电气性能：1.耐压强度：DC1000V<AC750V>1min 无击穿和飞弧现象2.额定电流： 1.5Amp3.绝缘电阻: ≥200MΩ4.接触电阻: ≤1MΩ5.连续电抗： 20MΩ6.工作温度： -25℃～70℃物理特性：1.传输带宽大于250MHz2.IDC端子卡接22～26AWG导体3.IDC打线柱耐用性大于250次端接4.插头与插座插拔次数大于1500次六类非屏蔽配线架<整体式>产品概述：六类非屏蔽配线架满足或优于现行的六类传输标准,性能超越六类250MHZ连接指标,适用于设备间的水平布线,设备以与集合点的互配端接,背部带有线缆导线架,可以保证快速、有效地固定线缆和屏蔽层接地,且有较大的正面标识空间,方便端口识别,便于端口之间的管理,符合19英寸机架安装标准.产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007六类标准2.具有向后兼容性,可向下兼容CAT5e与更低类别的系统,避免用户的投资损失3.独特的PCB线路板线对平衡设计,减少干扰,通过余量高4.接触针触点采用前后、高低错位技术,有效降低近端串扰值5.IDC打线柱夹子与8芯针方向为180度6.外形紧凑,有通用的T568A和T568B线序标签清晰标注于配线架上7.带后置式理线架,便于线缆的安装和维护,以与增加线缆的曲率半径8.较大的正面标识空间,方便端口标识,配有可拆式标示牌,便端口管理9.磷青铜镀金金针和磷青铜镀锌卡线端子,防止表面氧化,提高接触性能,保证性能与使用寿命10.8芯针触点均使用在100微英寸金属导针的镍层上敷有50微英寸的镀金层材料,具有高抗氧化的特性11.采用塑料面板+钢质底板的整体结构,保证了产品的机械强度12.支持主流端接方式,可用110和科龙工具进行线缆端接,保证了连接方式的通用性和连接的可靠性13.通过第三方权威机构检测,获得UL认证电气性能：1.耐压强度：DC1000V<AC750V>1min 无击穿和飞弧现象2.额定电流： 1.5Amp3.绝缘电阻: ≥200MΩ4.接触电阻: ≤1MΩ5.连续电抗： 20MΩ6.工作温度： -25℃～70℃物理特性：1.传输带宽大于250MHz2.IDC端子卡接22～26AWG导体3.IDC打线柱耐用性大于250次端接4.插头与插座插拔次数大于1500次3.4六类屏蔽配线架<整体式>产品概述：六类屏蔽配线架满足或优于现行的六类传输标准,性能超越六类250MHZ连接指标,适用于设备间的水平布线,设备以与集合点的互配端接,背部带有线缆导线架,可以保证快速、有效地固定线缆和屏蔽层接地,且有较大的正面标识空间,方便端口识别,便于端口之间的管理,符合19英寸机架安装标准.产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007六类标准2.具有向后兼容性,可向下兼容CAT5e与更低类别的系统,避免用户的投资损失3.独特的PCB线路板线对平衡设计,减少干扰,通过余量高4.模块接触针触点采用高低错位技术,有效降低近端串扰值5.IDC打线柱夹子与8芯针方向为90度6.外形紧凑,有通用的T568A和T568B线序标签清晰标注于配线架上7.后部的接地固定装置可方便、有效的接地8.外形紧凑,有通用线序标签清晰标注于配线架上,便于准确快速地完成端接9.带后置倒 "T"式线缆理线架,便于线缆的安装维护,以与增加线缆的弯曲半径10.整体屏蔽外罩,使配线架360度全屏蔽,有效防止外部电磁干扰和信息泄漏11.屏蔽外罩后盖固定采用非螺丝设计,方便快捷安装12.较大的正面标识空间,方便端口标识,便于端口管理13.磷青铜镀金金针和磷青铜镀锌卡线端子,防止表面氧化,提高接触性能,保证性能与使用寿命14.8芯针触点均使用在100微英寸金属导针的镍层上敷有50微英寸的镀金层材料,具有高抗氧化的特性15.配线架为整体式设计,钢架结构,保证了产品的机械性能16.支持主流端接方式,可用110和科龙工具进行线缆端接,保证了连接方式的通用性和连接的可靠性17.通过第三方权威机构检测,获得UL认证电气性能1.耐压强度：DC1000V<AC750V>1min 无击穿和飞弧现象2.额定电流：1.5Amp3.绝缘电阻: ≥200MΩ4.接触电阻: ≤1MΩ5.连续电抗：20MΩ6.工作温度：-25℃～70℃物理特性1.传输带宽大于250MHz2.IDC端子卡接22～26AWG导体3.IDC打线柱耐用性大于250次端接4.插头与插座插拔次数大于1500次3.5六类非屏蔽配线架〔角形〕产品概述：六类非屏蔽配线架满足或优于现行的六类传输标准,性能超越六类250MHZ连接指标,适用于设备间的水平布线,设备以与集合点的互配端接,背部带有线缆导线架,可以保证快速、有效地固定线缆和屏蔽层接地,且有较大的正面标识空间,方便端口识别,便于端口之间的管理,符合19英寸机架安装标准.产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007六类标准2.具有向后兼容性,可向下兼容CAT5e与更低类别的系统,避免用户的投资损失3.独特的PCB线路板线对平衡设计,减少干扰,通过余量高4.接触针触点采用高低错位技术,有效降低近端串扰值5.IDC打线柱夹子与8芯针方向为180度6.外形紧凑,有通用的T568A和T568B线序标签清晰标注于配线架上7.配线架信息端口自带外置防尘盖,可以防止灰尘进入跳线插口8.支持端口色彩管理,防尘盖可选用不同的颜色,满足多网颜色区分要求9.带后置式理线架,便于线缆的安装和维护,以与增加线缆的曲率半径10.较大的正面标识空间,方便端口标识,配有可拆式标示牌,便于端口管理11.角形配线架在中心以最佳角度折弯,允许跳线从垂直线缆管理架12.直接连接到配线架上,从而取消了水平线缆管理架并节省了宝贵的机架空间,这样不但增加了跳线密度,而且使跳线的管理更为便捷,走线美观13.采用塑料面板+钢质底板的整体结构,保证了产品的机械强度14.磷青铜镀金金针和磷青铜镀锌卡线端子,防止表面氧化,提高接触性能,保证性能与使用寿命15.8芯针触点均使用在100微英寸金属导针的镍层上敷有50微英寸的镀金层材料,具有高抗氧化的特性16.采用优质阻燃聚碳酸脂材料,阻燃性能达到UL94V-0级别17.支持主流端接方式,可用110和科龙工具进行线缆端接,保证了连接方式的通用性和连接的可靠性18.通过第三方权威机构检测,获得UL认证电气性能：1.耐压强度：DC1000V<AC750V>1min 无击穿和飞弧现象2.额定电流： 1.5Amp3.绝缘电阻: ≥200MΩ4.接触电阻: ≤1MΩ5.连续电抗： 20MΩ6.工作温度： -25℃～70℃物理特性：1.传输带宽大于250MHz2.IDC端子卡接22～26AWG导体3.IDC打线柱耐用性大于250次端接4.插头与插座插拔次数大于1500次。
弱电工程电子配线架方案
弱电工程电子配线架方案一、前言随着信息技术的发展，弱电工程在建筑设计和施工中扮演着越来越重要的角色。
而电子配线架作为弱电系统的核心组成部分，对于弱电系统的稳定性和可靠性至关重要。
因此，本文将对电子配线架的设计原则、选材及施工方法进行探讨，希望能够帮助大家更好地理解和选择电子配线架。
二、电子配线架的设计原则1. 可靠性电子配线架的主要作用是分配和管理各种信号线和电缆，因此其可靠性是其设计的首要考量因素。
电子配线架应具备稳固的结构和良好的耐磨性，能够长时间保持良好的工作状态。
2. 灵活性随着设备更新换代和业务需求的变化，电子配线架需要能够灵活地扩展和调整。
因此，在设计电子配线架时，应充分考虑到其灵活性，确保可以随时更换、增加或减少连接设备，以适应不断变化的需求。
3. 安全性电子配线架通常会涉及到大量的电缆和信号线，因此其安全性尤为重要。
在设计电子配线架时，必须充分考虑到防火、防潮、防雷等安全因素，确保在任何条件下都能够保障人员和设备的安全。
4. 美观度电子配线架通常会安装在办公室、会议室等人员密集的场所，因此其外观也是设计的重要考量因素。
电子配线架应该具有简洁、美观的外观设计，能够与周围环境相协调，不影响整体装饰效果。
三、电子配线架的选材1. 金属材料金属材料通常具有较强的耐磨性和稳固性，适用于大型机房和数据中心等高要求的环境。
不过，金属材料的成本较高，且重量也较大，因此在选择时需谨慎考虑其实际需求和经济成本。
2. 塑料材料塑料材料通常具有较好的耐化学腐蚀性和防潮性能，适用于一般办公室、会议室等环境。
不过，塑料材料的稳固性和耐磨性较差，因此在选择时需根据实际使用环境作出合理的选择。
3. 复合材料复合材料是最近几年才逐渐兴起的一种新型材料，它融合了金属材料和塑料材料的优势，具有较好的耐磨性和防潮性能，同时也具有较低的成本和重量。
因此，复合材料在近年来越来越受到人们的青睐。
四、电子配线架的施工方法1. 现场测量在进行电子配线架的安装之前，必须对现场进行精确的测量，确保电子配线架的尺寸能够完全符合现场的实际需求。
光纤配线架(ODF)
光纤配线架（ODF）1技术参数和性能要求响应表序号名称项目标准参数值尺寸Q235以上优质冷轧钢板，顶底框，立柱材料厚材料全部要求度1.5mm以上机架整体采用静电喷表面处理塑处理整体结构拼装式结构操作方式全正面 1 机架机柜应保证电气导通，机架接地有完善的接地系统机架引入光缆弯曲?光缆直径的15倍半径绕纤装置深度 ?140mm储纤单元箱具备走纤通道具备,72芯 2 总容量单架容量 72芯,144芯,144芯72芯 3 配纤箱体容量 48芯24芯熔、配一体化模4 容量 12芯块12芯12芯熔、配分离内导体不大于10m,，5 容量模块经机械耐久性试验后其增值不大于10m,门板锁扣开启次数 ?500次 6 单元箱模块应能兼容性 SC，FC，LC适配器7 FC型光纤活动连接器技术最大值,0.10dB(单模)插入损耗(10次插最大值,0.05dB(多7.1 标准适配器拔后) 模)最大变化量应,0.05dB插入损耗 ?0.35dB(含重复性) FC型单模连接7.2 器 ,35dB(FC/PC)回波损耗插头的光学性能 ,58dB(FC/APC)任一插头通过标准适配器与标准插头的?0.2dB(含重复性)FC型多模连接插入损耗7.3 器两个插头通过任意插头的光学性能适配器连接的插入损?0.3dB耗FC型适配器允许相?0.2dB(单模) FC型适配器的 7.4 对于两个标准插头的光学性能 ?0.1dB(多模) 损耗8 SC光纤活动连接器技术要求最大值,0.10dB(单模)插入损耗(10次插最大值,0.05dB(多8.1 标准适配器拔后) 模) 最大变化量应,0.05dB插入损耗 ?0.35dB(含重复性) SC型单模连接8.2 器插头的光学性,40dB(SC/PC)回波损耗能 ,60dB(SC/APC)任一插头通过标准适配器与标准插头的?0.35dB(含重复性)SC型多模连接插入损耗8.3 器插头的光学性两个插头任意连接能的插入 ?0.5dB损耗SC型适配器或SC型适配器或插座,0.2dB(单模)8.4 插座允许的光学允许相对于两个标准,0.1dB(多模) 性能插头的损耗9 LC型光纤活动连接器技术要求最大值,0.10dB(单模)插入损耗(10次插最大值,0.05dB(多9.1 标准适配器拔后) 模) 最大变化量应,0.05dB插入损耗 ?0.35dB(含重复性) LC型单模连接9.2 器插头的光学性,40dB(LC/PC)回波损耗能 ,60dB(LC/APC)任一插头通过标准适配器与标准插头的?0.2dB(含重复性)插入损耗 LC型多模连接9.3 器插头的光学性两个插头任意连接,0.2dB(单模) 的插入,0.1dB(多模) 损耗2. 技术要求2.1 材料要求机架架体为钣金件，应采用Q235或以上的优质冷钢轧板，立柱等支撑部件厚度?1.5mm，其他部件材料厚度?1.2mm。
通信公司数字配线架产品标准范本
中国电信企业产品标准CＴ MPX0９数字配线架(西门子型)讨论稿V1.0中国电信集团公司二0 0 九年二月目录前言ﻩI１总则 (1)2 环境描述ﻩ12．１使用环境条件ﻩ12．２检验环境条件ﻩ23 数字配线架结构及性能要求ﻩ23.1 数字配线架总体要求 (2)3.２数字配线单元制式 (2)3．3 数字配线单元阻抗特性 (2)3.4 数字配线架外观与结构 (3)３.5 数字配线单元功能要求 (4)３．6 西门子制式75Ω/75Ω不平衡式（10系统） (5)４材料要求ﻩ84.1 冷轧钢板 (8)４.2 塑料 (8)４.3 连接器材料ﻩ８5 检验方法、检验规则、质量判定 (8)5.1 检验方法ﻩ85.2 检验规则及质量判定ﻩ8前言中国电信集团公司为优化通信系统资源配置，提高配线设备的维护和治理效率,有效降低治理成本，特制定本产品标准,在工程配套设备采购时一律遵从本校准。
本标准期望达到如下目标:不同设备厂家生产的产品在风格、外形、颜色、结构、功能、安装方式上一致；在网维护时,同一类设备及其内部单元均能够用不同厂家生产的产品进行更换，更换后的外观及使用效果与更换前一致。
本标准起草单位:江苏省邮电规划设计院有限责任公司南京普天通信股份有限公司南京华脉科技有限公司常州太平电器有限公司本标准要紧起草人:张艳、封双荣、刘海涛、朱钰、霍永强、张红花、吴锦辉、蔡刚1 总则1．１本标准对19英寸标准安装方式的数字配线架各种性能、技术指标等方面提出了具体的要求。
1．2 本标准依据中华人民共和国通信行业标准《通信设备用综合集装架》报批稿(2007年2月1２日审批，待公布)、ＹD/T1４37-2００6《数字配线架》和泰尔认证中心《配线设备认证实施规则》编制而成，设备厂商提供的产品应符合其规定。
随着标准的修订,设备厂商提供的产品应符合最新标准的要求。
1.3 设备厂商应提供在一年以内检测并符合本标准要求的检验报告。
1.４中国电信集团公司依据本标准的要求对产品实施抽样检验。
电子行业元器件选型指南模板
电子行业元器件选型指南模板电子行业元器件选型指南一、引言在电子行业中，元器件的选型是一个至关重要的环节。
合适的元器件能够保证电子产品的性能、可靠性和稳定性。
本文将为您提供一份电子行业元器件选型指南模板，以帮助您在选型过程中做出明智的决策。
二、元器件选型的重要性元器件选型是电子产品设计过程中的关键环节。
合适的元器件能够提供稳定的电源、优化电路结构、提高产品性能，并且能够适应不同的工作环境和需求。
不恰当的元器件选型可能导致产品故障、性能下降甚至无法正常工作。
三、元器件选型指南模板以下是一份电子行业元器件选型指南模板，供您参考：1. 元器件类型：在这一部分，列出您需要选型的元器件的具体类型，如电阻、电容、二极管等。
2. 技术参数：对于每个元器件类型，列出其重要的技术参数，如电阻的阻值范围、电容的容量范围等。
确保列出的参数与您的应用需求相符。
3. 封装类型：对于每个元器件类型，列出常见的封装类型，如贴片式、插件式等。
根据您的产品设计和制造流程选择合适的封装类型。
4. 品牌和供应商：在这一部分，列出可靠的品牌和供应商。
选择知名品牌和有良好信誉的供应商，以确保元器件的质量和可靠性。
5. 价格和性价比：考虑元器件的价格和性价比。
评估不同品牌和供应商的价格差异，并综合考虑元器件的性能、质量和可靠性，以选择最具性价比的元器件。
6. 可替代元器件：列出可替代的元器件选项。
在某些情况下，某种元器件可能无法满足您的需求，因此准备备选方案是明智的选择。
7. 可靠性和环境适应性：对于关键应用，考虑元器件的可靠性和环境适应性。
查阅元器件的技术手册和规格表，了解其工作温度范围、抗振能力等参数。
8. 供货周期和售后服务：考虑供应商的供货周期和售后服务。
选择供应商能够及时提供元器件，并能够提供良好的售后支持和服务。
四、结论本文提供了一份电子行业元器件选型指南模板，帮助您在选型过程中做出明智的决策。
通过综合考虑技术参数、封装类型、品牌和供应商、价格和性价比、可替代元器件、可靠性和环境适应性以及供货周期和售后服务等因素，您可以选择适合您产品需求的元器件。

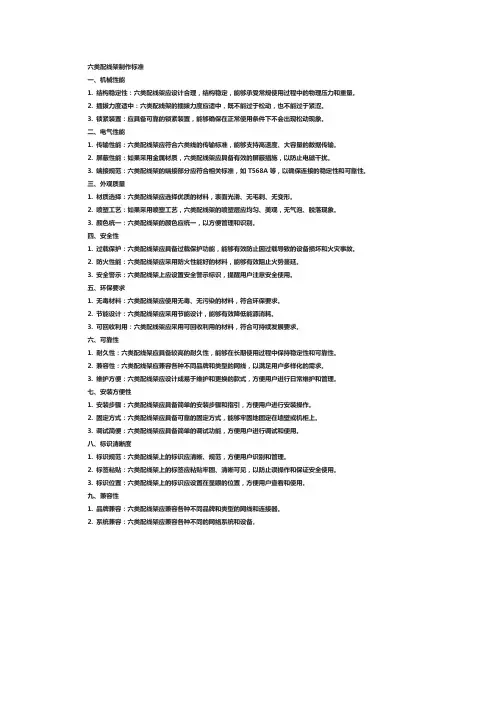

六类配线架 制作标准
