两种电子配线架的原理比较
电子配线架的基本概念

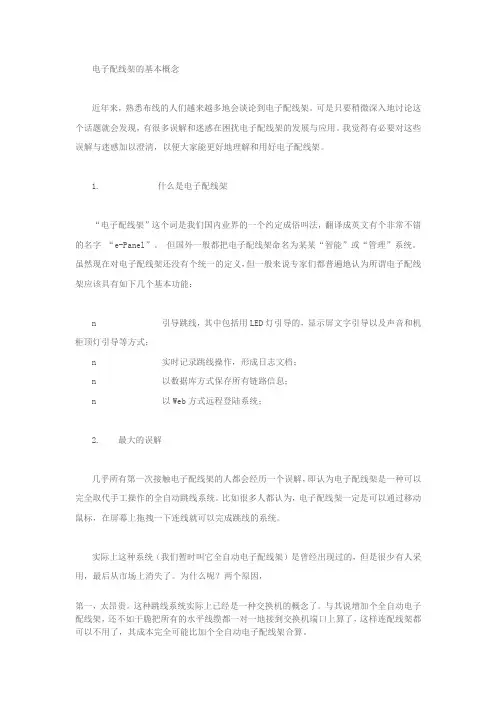

电子配线架的基本概念近年来，熟悉布线的人们越来越多地会谈论到电子配线架。
可是只要稍微深入地讨论这个话题就会发现，有很多误解和迷惑在困扰电子配线架的发展与应用。
我觉得有必要对这些误解与迷惑加以澄清，以便大家能更好地理解和用好电子配线架。
1. 什么是电子配线架“电子配线架”这个词是我们国内业界的一个约定成俗叫法，翻译成英文有个非常不错的名字“e-Panel”。
但国外一般都把电子配线架命名为某某“智能”或“管理”系统。
虽然现在对电子配线架还没有个统一的定义，但一般来说专家们都普遍地认为所谓电子配线架应该具有如下几个基本功能：n 引导跳线，其中包括用LED灯引导的，显示屏文字引导以及声音和机柜顶灯引导等方式；n 实时记录跳线操作，形成日志文档；n 以数据库方式保存所有链路信息；n 以Web方式远程登陆系统；2. 最大的误解几乎所有第一次接触电子配线架的人都会经历一个误解，即认为电子配线架是一种可以完全取代手工操作的全自动跳线系统。
比如很多人都认为，电子配线架一定是可以通过移动鼠标，在屏幕上拖拽一下连线就可以完成跳线的系统。
实际上这种系统（我们暂时叫它全自动电子配线架）是曾经出现过的，但是很少有人采用，最后从市场上消失了。
为什么呢？两个原因，第一，太昂贵。
这种跳线系统实际上已经是一种交换机的概念了。
与其说增加个全自动电子配线架，还不如干脆把所有的水平线缆都一对一地接到交换机端口上算了，这样连配线架都可以不用了，其成本完全可能比加个全自动电子配线架合算。
第二，可靠性大打折扣。
你想，如果跳线是通过电子的方式连接，就相当于交换机前面又加了个交换机。
两个有源设备串起来使用。
任何一个出了问题都会使整个网络瘫痪。
原来网管只担心交换机的可靠性，不用担心配线架的问题。
而且即使配线架出问题也只是个别的线路连接问题，不会导致整个网络瘫痪。
如果串个全自动电子配线架，网管的担心整个就是个加倍。
实际上，目前的几种电子配线架都是与网路传输链接严格分离开的。
配线架原理
配线架原理配线架是指用于连接和管理通信设备的一种设备，它通常包括连接端口、连接线缆和连接设备。
配线架的作用是将不同的通信设备连接在一起，实现信息的传输和交换。
在现代通信网络中，配线架扮演着至关重要的角色，它不仅能够提高通信设备的连接效率，还能够提高通信网络的可靠性和稳定性。
配线架的原理可以简单地概括为“连接和管理”。
首先，配线架通过连接端口将不同的通信设备连接在一起，实现设备之间的通信和数据传输。
其次，配线架通过连接线缆将通信设备与配线架相连，确保设备之间的连接稳定可靠。
最后，配线架通过连接设备管理系统对连接的设备进行管理，包括配置、监控、维护等功能，以确保通信网络的正常运行。
配线架的原理还涉及到信号传输和电气连接。
在配线架中，信号传输是通过连接线缆实现的，而连接线缆则通过连接端口与通信设备相连。
在电气连接方面，配线架通过连接设备管理系统对连接的设备进行电气连接的管理和监控，以确保设备的正常运行。
配线架的原理还包括了连接方式和连接规范。
在实际应用中，不同的通信设备可能采用不同的连接方式，如串行连接、并行连接等。
而连接规范则是指在连接过程中需要遵循的一些规定和标准，以确保连接的稳定性和可靠性。
在配线架的实际应用中，其原理需要与实际情况相结合，根据通信设备的类型、数量和布局等因素进行灵活的应用。
同时，配线架的原理还需要与通信网络的整体架构相匹配，以实现通信设备之间的高效连接和管理。
总的来说，配线架的原理是连接和管理通信设备，实现通信和数据传输的关键。
通过连接端口、连接线缆和连接设备，配线架能够确保通信网络的稳定性和可靠性，为现代通信网络的发展提供了重要支持。
配线架的原理需要与实际应用相结合，灵活运用，以满足不同通信网络的需求。
电子配线架单配方案与双配方案对比
4
双配与单配对比（续）
端口检测 ☆单配线架模式只能检测智能配线架端的端口。 ★双配线架模式可以检测水平线和交换机双侧的 端口，从而保证端到端的全链路端口检测。
说明：作为从用户端到网络交换机端的全链路系统，如果 智能布线只能检测一端的话将对其智能管理功能造成很大 影响
5
双配与单配对比（续）
链路检测 ☆单配线架模式无法检测端口对应关系。 ★双配线架模式可以自动检测端口对应关系，即 端到端的全链路检测。
连接点标识技术的核心是在标准布线连接器上嵌入 微型芯片，通过与系统配线架的配合使用，系统能够自动 识别和记录线缆的连接以及与线缆相关的类型、颜色、长 度、极性、连接次数等信息。 链路技术的工作原理是在跳线内增加一根检测用铜 导线，连通配线架集成传感器装置形成回路，系统根据回 路通断信号判断现场跳线连接状态的变化。
端口和接头 有植入芯片
端口和接头 有额外触点
链路检测 连接点检测
3
双配与单配对比
功能
端口检测
单配
单端检测
双配
双端检测
链路检测 断电/故障后链路恢复
工单引导 检测跳线信息 网络设备管理 网络拓扑探索 基于位置的安全功能
不支持 不支持
单侧引导 不支持 不支持 不支持 不支持
自动识别 支持
双侧引导 支持（连接点检测技术） 支持 支持 支持
电子配线架单配方案 与双配方案对比
实现技术 – 单配
单配模式的常用技术为“端口检测”
端口检测技术原理是在配线架的每个RJ45端口内， 内置机械开关或者红外光微型感应器等方式感应跳线的插 拔，采用普通标准8芯跳线接入任一端配线架的端口，即 可有感应。
端口有机械开关 或者红外光微型 感应器
电子配线架常用知识点总结
电子配线架常用知识点总结1. 电子配线架的基本组成电子配线架通常由配线模块、连接模块、配线管理模块、接地模块和其他配件组成。
配线模块主要用于连接不同设备之间的电缆，并提供电缆的管理和保护功能。
连接模块用于连接配线模块和设备，实现信号传输。
配线管理模块用于管理电缆的布局和标识，方便后期维护和管理。
接地模块用于确保整个配线架的接地性能，保证系统的安全性。
其他配件包括安装支架、标识系统等。
2. 电子配线架的类型电子配线架根据其功能和用途的不同，可以分为多种类型，如电话配线架、网络配线架、数据配线架等。
电话配线架主要用于接入电话线路，网络配线架用于接入网络设备，数据配线架用于接入数据传输设备。
此外，还有一些混合类型的配线架，可以满足不同系统的需求。
3. 电子配线架的安装电子配线架的安装需要遵循一定的规范和标准，确保系统的稳定性和安全性。
在安装过程中，需要考虑配线架的位置、布局、连接方法等因素。
同时，要确保配线架与其他设备的连接正确，并且配线架的接地性能良好。
4. 电子配线架的维护电子配线架在使用过程中需要进行定期的维护和保养，以确保其正常运行和安全性。
维护工作主要包括检查配线架的连接状态、清理配线架的灰尘和杂物、更换损坏的配件等。
此外，还需要对配线架的接地系统进行检查和测试，确保系统的接地性能良好。
5. 电子配线架的标识和管理在使用电子配线架的过程中，需要对配线架进行标识和管理，以便后期的维护和管理工作。
标识工作主要包括对不同设备和电缆进行编号和标识，便于对系统进行识别和管理。
管理工作主要包括对配线架的连接状态、布局和配置进行记录和管理，以确保系统的稳定性和安全性。
6. 电子配线架的故障排除在使用过程中，电子配线架可能会出现各种故障，如连接故障、线缆故障、设备故障等。
对于这些故障，需要进行及时的排除和修复。
在排除故障时，需要对配线架进行逐步检查，找出故障原因，并进行修复。
总之，电子配线架是电子通信系统中一个非常重要的设备，掌握电子配线架的常用知识点对于提高通信系统的稳定性和可靠性有着重要的意义。
配线架工作原理
配线架工作原理
配线架是一种用于组织和管理电缆和线束的设备，常见于数据中心、通信机房等场所。
其工作原理主要基于以下几个方面：
1. 组织和分配：配线架的主要功能是为各种电缆和线束提供合适的空间和位置。
它通过提供多个横向和纵向的组织单元，如槽口、挂架和托盘等，使得电缆能够有序地布置和固定。
同时，配线架上的标识和标签也能够提供清晰的电缆布线信息，方便管理和维护。
2. 连接和转接：配线架还提供了连接和转接不同设备和区域的功能。
通过配线架上的插槽和插孔，电缆与设备之间可以方便地进行连接。
这样一来，当需要重新布线或更换设备时，只需在配线架上进行更改，而不需要对整个布线系统进行大规模改动。
3. 信号调度和管理：配线架可以根据需求进行信号调度和管理。
它可以按照特定的布线和连接规则，将信号源从一处分发到多个目标设备，或者将多个信号源汇聚到一处。
在信号调度中，配线架通过不同的连接方式，如直通、交叉、分配等，实现信号的灵活调度和管理。
4. 维护和防护：配线架还能提供维护和防护电缆的功能。
它可以使电缆整齐地布置在架上，减少了电缆紊乱、交错的可能性，使得布线系统更易于维护和定位故障。
此外，配线架还可以提供保护电缆免受损坏或外部干扰的保护措施，如提供金属、塑料或防火材料构成的外壳。
综上所述，配线架通过组织和管理电缆、提供连接和转接功能、实现信号调度和管理以及提供维护和防护措施，使得布线系统更加高效、灵活和可靠。
电子配线架
电子配线架电子配线架结构框图：第一章：关于电子配线架的一些常见问答。
1、电子配线管理系统与普通布线系统的区别在哪里？普通配线架电子配线架答：电子配线管理系统和常规布线系统所存在的区别1)做到通断实时监测功能，能对其通断端口的位置做准确定位。
2)做到对系统端口增加,移动和改变的实时监测功能.3)可以有效控制和实时发现非授权的任何操作.4)可以实现对端口应用的监控,,做到对错误信号的实时检测.并且对运行状态自动生成打印的中文报告单，方便领导的审阅。
5)能查询所有设备的上层信息（IP地址和MAC地址）对所有的设备进行准确定位，并和其物理端口位置相连接，并且能通过设备的IP地址和MAC地址查询设备的详细信息。
6)支持CAD图形介入，能通过图形直观查询终端设备的位置。
7)IE界面，WEB管理方式，能远程控制和管理整个系统，对于出差和远在外地的IT管理人员有极大的方便性。
8)可以实现在IT SERVER上的控制指令的发送电子工作单，通过现场的控制板做到对系统连接和通断任务的准确操作，任何错误的操作均能立即发现并得到更正。
并在现场通过LED 灯的显示帮助完成所有转接。
9)所有设备均为标准19寸机柜，可以和布线系统配线架以及网络设备共享空间。
所有设备均只占有1U的安装位置，缩小了安装空间。
2、RiT电子配线管理系统采用的是双配线架管理方式还是单配线架管理方式？为什么？答：RiT电子配线管理系统采用的是双配线架管理方式，双配线架模式3、RiT电子配线管理系统的跳线采用的是专用跳线还是普通跳线？答：采用的是RIT的专用跳线10针，但是仍然为标准RJ45方式，国际标准中RJ45为10针方式，在信息传输中只采用8针，RIT的跳线为10针，但是其中有一针为备用，目前的第九针为扫描信息的采集，所以该种信息采集方式不影响通讯信息的传输性能，包括衰减，串扰，回波损耗等。
RiT电子配线管理系统采用何种扫描方式，为何种通讯协议？答：采用全时段扫描方式，保证实时观察到所有信息的变化。
配线架类别介绍
一、配线架类别介绍配线架是管理子系统中最重要的组件，是实现垂直干线和水平布线两个子系统交叉连接的枢纽，用于终接光缆和电缆，为光缆和电缆与其他设备的连接提供接口，使综合布线系统变得更加易于管理。
根据适用传输介质的不同，配线架分为电缆配线架和光缆配线架，分别用于终接双绞线和光缆。
配线架通常安装在机柜或墙上。
通过安装附件，配线架可以全线满足UTP、STP、同轴电缆、光纤、音视频的需要。
根据位置的不同，配线架分为主配线架和中间配线架。
前者用于建筑物或建筑群的配线，而后者用于楼层配线。
水平子系统的一端为信息插座，另一端为中间配线架。
垂直主干子系统的一端为中间配线架，另一端为主配线架或者两端均为集线设备。
1、双绞线配线架双绞线配线架大多被用于水平配线。
前面板用于连接集线设备的RJ-45端口，后面板用于连接从信息插座延伸过来的双绞线。
双绞线配线架主要有24口和48口两种形式。
在屏蔽布线系统中，应当选用屏蔽双绞线配线架，以确保屏蔽系统的完整性。
2、光纤终端盒光纤终端盒用于终接光缆，大多被用于垂直布线和建筑群布线。
根据结构的不同，光纤终端盒可分为壁挂式和机架式。
壁挂式可以直接固定于墙体上，一般为箱体结构，适用于光缆条数和光线芯数都较小的场所。
机架式可以直接安装在标准机柜中，适用于较大规模的光纤网络。
一种是固定配置的终端和，光纤耦合器被直接固定在机柜中，适用于较大规模的光纤网络。
一种是固定配置的终端盒，用户可根据光缆的数量和规格选择相对应的模块，便于网络的调整和扩展。
适配器被固定于光纤终端盒或信息插座，用于实现光纤连接器之间的连接，并保证光纤之间保持正确的对准角度。
适配器也可被应用于光纤终端盒，它是一种使不同尺寸或类型的插头与信息插座想匹配，从而使光纤所连接的应用系统设备顺利接入网络的器件。
在通常情况下，终端设备都可以而且应当通过跳线连接至信息插座，无需使用任何适配器。
如果由于终端设备与信息插座间的插头不匹配或线缆阻抗不匹配，无法直接使用信息插座，则必须借助于适当的适配器或平衡/非平衡转换器进行转换，从而实现终端设备与信息插座之间的相互兼容。
智能配线架的单配,双配应用方案比较
1．概述综合布线系统是网络应用的物理平台，作为承载网络应用、信息技术领域的基础设施，在建筑物的智能化中起到了关键的作用。
智能布线为综合布线系统的管理提供了更为便捷、人性化及智能化的解决方案。
该系统的核心是物理层的管理，包括整条物理链路连接/断开状态的监控。
为了达到物理层的实时监控，智能布线系统在硬件及所支持软件的设计和应用上与普通综合布线系统有一定的区别。
根据软硬件的工作原理不同，智能布线的设计在智能配线架部分可以分为单配线架及双配线架两种模式。
在此我们从两种模式的工作原理入手，对比一下在工程应用领域两种模式的优劣。
2．双配线架的工作原理及应用分析2.1 双配线架模式的工作原理1．在配线机柜中应用两组智能配线架，并设置分析仪，通过分析仪的I/O传输电缆连接到智能配线架的方式，收集两组智能配线架上的连接信息；2．其中一组智能配线架作为交换机映射配线架，将交换机的端口延伸到该组配线架上；3．另外一组智能配线架作为水平映射配线架，将水平链路连接到该组配线架的后端模块；4．应用智能跳线连接两组智能配线架后，可通过分析仪检测到智能配线架的连接信息，并结合SNMP功能检测到整个链路的连接状态，结构见下图所示。
2.2 双配线架模式的特点及在工程中的应用在双智能配线架系统的管理中，用户对跳线的插拔可以通过分析仪对配线架的物理连接进行实时的监控，并且这个监控过程不需要经过任何网络的连接就可以完成，或者说它是独立于网络以外的。
这样的智能管理系统不会对网络的传输，包括传输速度和信息的安全性，产生任何影响。
并且无论网络状态如何，双配线架的结构都可以对智能跳线部分进行有效的管理。
双智能配线架配合服务器上的SNMP功能，可以从：交换机—交换机配线架—水平配线架—工作区面板—终端设备，对整条链路进行有效且可靠的智能管理。
另外将交换机的端口延伸出来并不只是智能布线系统对双配线架的要求，很多应用高密度交换机端口或希望将跳线的管理与有源设备进行物理隔离的环境为了更好的管理跳线，避免在密集的交换机端口进行操作，也将交换机端口延伸到配线架上（见下图），并在交换机配线架和水平配线架之间进行跳接及管理工作。
