2020春九年级物理全册练习题及答案 20.2电生磁
第2节电生磁
一、选择题
1.如图所示，闭合开关S，A、B、C、D四个小磁针静止时指向正确的是（）
A．小磁针A B．小磁针B C．小磁针C D．小磁针D
2.如图所示，闭合开关S后，小磁针静止时N极指向正确的是（）
3.如图所示，电磁铁左侧的甲为条形磁铁，右侧的乙为软铁棒，A端是电源的正极．下列判断中正确的是（）
A．甲、乙都被吸引 B．甲被吸引，乙被排斥
C．甲、乙都被排斥 D．甲被排斥，乙被吸引
4.开关S闭合后，小磁针静止时的指向如图所示，由此可知（）
A．a端是通电螺线管的N极，c端是电源正极
B．a端是通电螺线管的N极，c端是电源负极
C．b端是通电螺线管的N极，d端是电源正极
D．b端是通电螺线管的N极，d端是电源负极
5.如图所示电路连接中，当开关S闭合时，下列说法正确的是（）
N
S
N
N N
A
B C
D
电源
N S
A B
甲乙
电源
c d
S
A ．螺线管上端S 极，滑片P 向左移，弹簧测力计示数增大
B ．螺线管上端N 极，滑片P 向左移，弹簧测力计示数减小
C ．螺线管上端S 极，滑片P 向右移，弹簧测力计示数增大
D ．螺线管上端N 极，滑片P 向右移，弹簧测力计示数减小
二、填空题
6.1820年，丹麦科学家_______在课堂上做实验时偶然发现：当导线中有电流通过时，它旁边的小磁针发生了偏转，他进而继续研究，终于证实了电流周围存在_______。
7.闭合开关S 后，小磁针静止时北极的指向如图所示，则螺线管右端是_____极（选填“N ”或“S ”），电源右端是_____极。
（选填“正”或“负”）
三、作图题
8..请用笔画线代替导线将如图所示的实物图补充完整，使滑动变阻器的滑片向A 端移动时，通电螺线管的磁性增强，并标出通电螺线管的N 极。
9.如图所示，小磁针在条形磁体作用下处于静止状态。
（1）请标出小磁针的N 极；
（2）用箭头标出条形磁体磁感线的方向。
N 电源 S
S A B ＋ －
N S
10.根据通电螺线管的南北极，在图乙中的括号内标出电源的“+”极或“-”极。
11.如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，要使螺线管转动后静止时A端指向北，B端指向南，请你在图中标出螺线管中的电流方向。
12.根据图中通电螺线管的南北极，标出如图中小磁针的N极和电源的“+”极．
13.根据图中小磁针N极指向，标出磁体的S极，并画出磁感线的方向。
14.根据如图所示通电螺线管的南北极，标出小磁针的N极和电源的“＋”极．
四、实验题
15.在做“探究通电螺线管外部磁场的方向”的实验时，小明在螺线管周围摆放了一些小磁针
电源
（）
N S
乙
N
电源
S
S
N
N
电
源
S
（1）通电后小磁针的指向如图甲所示，由此可看出通电螺线管外部的磁场与________磁体的磁场相似。
（2）小明改变螺线管中的电流方向，发现小磁针转动180°，南北极所指方向发生了改变，由此可知：通电螺线管外部磁场方向与螺线管中的________方向有关。
（3）由安培定则可知乙图中S闭合后，螺线管的上端为_________极。
第2节 电生磁精品练习题参考答案
一、选择题
1.答案：C
2.答案：B
3.答案：D
4.答案：B
5.答案：A
二、填空题
6.答案：奥斯特 磁场
7.答案：S 正
三、作图题
8.答案：如图所示。
9．答案：如图所示。
10.答案：如图所示。
11.答案：如图所示。
12.答案：如图所示。
电源 （ - ）
N S
乙
N S
N A B ＋ － N
13.答案：如图所示。
14.答案：如图所示。
四、实验题
15.答案：（1）条形 （
2）电流 （3）S
N。

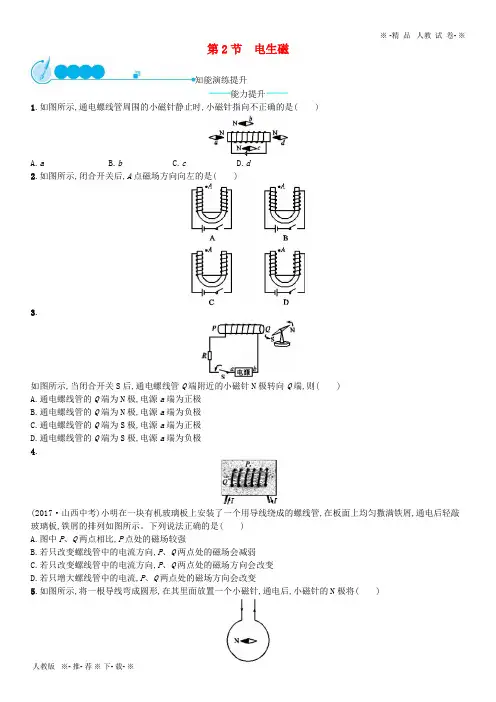

【人教版】2020九年级物理全册 20.2 电生磁课后习题 (新版)新人教版
第2节电生磁知能演练提升能力提升1.如图所示,通电螺线管周围的小磁针静止时,小磁针指向不正确的是()A.aB.bC.cD.d2.如图所示,闭合开关后,A点磁场方向向左的是()3.如图所示,当闭合开关S后,通电螺线管Q端附近的小磁针N极转向Q端,则()A.通电螺线管的Q端为N极,电源a端为正极B.通电螺线管的Q端为N极,电源a端为负极C.通电螺线管的Q端为S极,电源a端为正极D.通电螺线管的Q端为S极,电源a端为负极4.(2017·山西中考)小明在一块有机玻璃板上安装了一个用导线绕成的螺线管,在板面上均匀撒满铁屑,通电后轻敲玻璃板,铁屑的排列如图所示。
下列说法正确的是()A.图中P、Q两点相比,P点处的磁场较强B.若只改变螺线管中的电流方向,P、Q两点处的磁场会减弱C.若只改变螺线管中的电流方向,P、Q两点处的磁场方向会改变D.若只增大螺线管中的电流,P、Q两点处的磁场方向会改变5.如图所示,将一根导线弯成圆形,在其里面放置一个小磁针,通电后,小磁针的N极将()A.向纸里偏转B.向纸外偏转C.静止不动D.无法判断6.如图所示,两个线圈套在同一玻璃棒上,各自能自由滑动,S闭合时,这两个线圈将会()A.向左右分开B.向中间靠拢C.都静止不动D.先向左右分开,后向中间靠拢7.如图所示,闭合开关使螺线管通电,可以观察到左边弹簧,右边弹簧。
(均选填“伸长”“缩短”或“不变”)8.为了确定标示不清的铅蓄电池的正、负极,某同学将该电池和一螺线管相连,闭合开关S后,小磁针静止时的指向如图所示,由此可以判断a端是通电螺线管的极,c端是铅蓄电池的极。
9.下图为永磁体A和通电螺线管B之间的磁场分布。
请根据图中磁感线的方向标出永磁体A右端的磁极和螺线管B中电源的“+”“-”极。
10.根据已知的信息,绕制下列四幅图中的螺线管。
★11.如图所示,将一根直导线放在静止小磁针的正上方,并与小磁针平行。
接通电路后,观察到小磁针偏转。

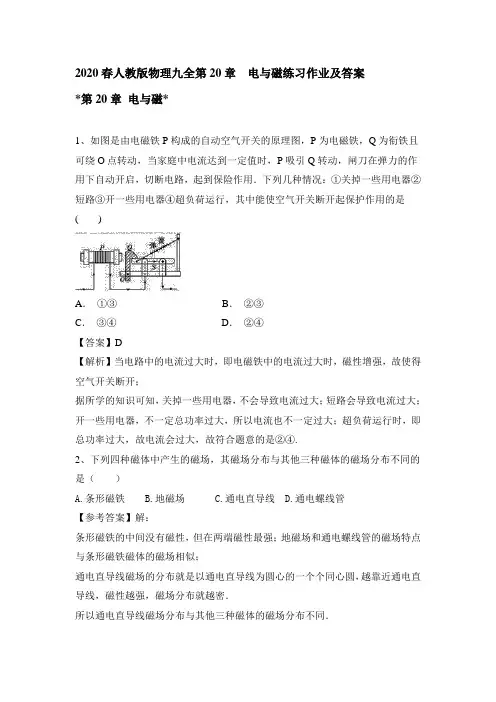

2020春人教版物理九全第20章 电和磁练习作业和答案
2020春人教版物理九全第20章电与磁练习作业及答案*第20章电与磁*1、如图是由电磁铁P构成的自动空气开关的原理图，P为电磁铁，Q为衔铁且可绕O点转动，当家庭中电流达到一定值时，P吸引Q转动，闸刀在弹力的作用下自动开启，切断电路，起到保险作用．下列几种情况：①关掉一些用电器②短路③开一些用电器④超负荷运行，其中能使空气开关断开起保护作用的是()A．①③B．②③C．③④D．②④【答案】D【解析】当电路中的电流过大时，即电磁铁中的电流过大时，磁性增强，故使得空气开关断开；据所学的知识可知，关掉一些用电器，不会导致电流过大；短路会导致电流过大；开一些用电器，不一定总功率过大，所以电流也不一定过大；超负荷运行时，即总功率过大，故电流会过大，故符合题意的是②④.2、下列四种磁体中产生的磁场，其磁场分布与其他三种磁体的磁场分布不同的是（）A.条形磁铁B.地磁场C.通电直导线D.通电螺线管【参考答案】解：条形磁铁的中间没有磁性，但在两端磁性最强；地磁场和通电螺线管的磁场特点与条形磁铁磁体的磁场相似；通电直导线磁场的分布就是以通电直导线为圆心的一个个同心圆，越靠近通电直导线，磁性越强，磁场分布就越密．所以通电直导线磁场分布与其他三种磁体的磁场分布不同．故选C．根据条形磁铁的磁场特点、地磁场的磁场特点、通电直导线的磁场特点和通电螺线管的磁场特点进行比较，得出答案．本题考查了不同磁体的磁场特点，是一道基础性题目．3、如图所示实验装置，弹簧测力计下面挂着条形磁铁，螺线管中插有铁芯，开关S拨在触点②位置。
要使弹簧测力计的示数变大，下列操作方法能够实现的是（）A．滑片P向b端滑动B．将S拨到①位置C．将铁芯从螺线管中取出 D．将螺线管往上移动答案：C解析：本题考查的是影响电磁铁的磁性强弱的因素及安培定则。
根据安培定则，可以判断出电磁铁的磁极，上端为N极，它与条形磁铁相互排斥，要使弹簧测力计的示数变大，则它们间的排斥力变小，磁性变弱。

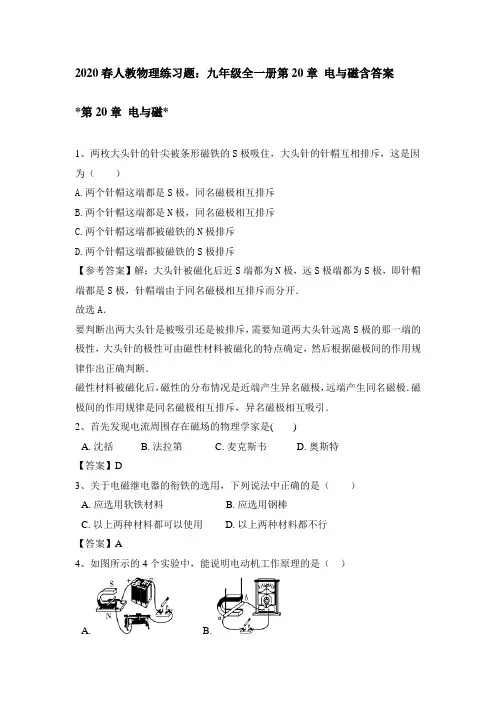

2020春人教物理练习题：九年级全一册第20章 电和磁含答案
2020春人教物理练习题：九年级全一册第20章电与磁含答案*第20章电与磁*1、两枚大头针的针尖被条形磁铁的S极吸住，大头针的针帽互相排斥，这是因为（）A.两个针帽这端都是S极，同名磁极相互排斥B.两个针帽这端都是N极，同名磁极相互排斥C.两个针帽这端都被磁铁的N极排斥D.两个针帽这端都被磁铁的S极排斥【参考答案】解：大头针被磁化后近S端都为N极，远S极端都为S极，即针帽端都是S极，针帽端由于同名磁极相互排斥而分开．故选A．要判断出两大头针是被吸引还是被排斥，需要知道两大头针远离S极的那一端的极性，大头针的极性可由磁性材料被磁化的特点确定，然后根据磁极间的作用规律作出正确判断．磁性材料被磁化后，磁性的分布情况是近端产生异名磁极，远端产生同名磁极．磁极间的作用规律是同名磁极相互排斥，异名磁极相互吸引．2、首先发现电流周围存在磁场的物理学家是( )A. 沈括B. 法拉第C. 麦克斯韦D. 奥斯特【答案】D3、关于电磁继电器的衔铁的选用，下列说法中正确的是（）A. 应选用软铁材料B. 应选用钢棒C. 以上两种材料都可以使用D. 以上两种材料都不行【答案】A4、如图所示的4个实验中，能说明电动机工作原理的是（）A. B.C. D.【答案】A5、下列关于电磁现象的说法中，正确的是( )A. 电磁感应现象中，电能转化为机械能B. 发电机是利用电磁感应现象制成的C. 感应电流的方向只跟导体运动方向有关D. 导体在磁场中运动，就会产生感应电流【答案】B【解析】【解答】A、闭合电路的部分导体在磁场中做切割磁感线的运动时，在电路中才会产生感应电流；该现象称为电磁感应现象，故该过程消耗机械能，产生电能，故是将机械能转化为电能的装置，故A错误；B、据分析可知，发电机是利用电磁感应现象制成的，故该选项正确；C、感应电流的方向与导体的运动方向和磁场的方向有关，故该选项错误；D、闭合电路的部分导体在磁场中做切割磁感线的运动时，在电路中才会产生感应电流；故该选项错误。

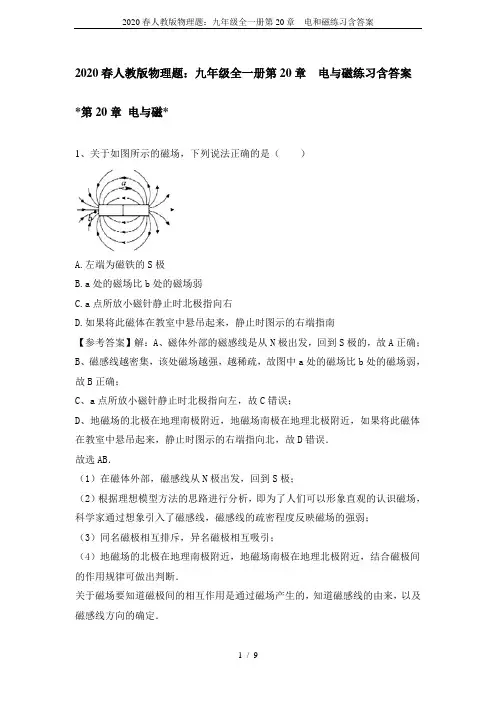

2020春人教版物理题：九年级全一册第20章 电和磁练习含答案
2020春人教版物理题：九年级全一册第20章电与磁练习含答案*第20章电与磁*1、关于如图所示的磁场，下列说法正确的是（）A.左端为磁铁的S极B.a处的磁场比b处的磁场弱C.a点所放小磁针静止时北极指向右D.如果将此磁体在教室中悬吊起来，静止时图示的右端指南【参考答案】解：A、磁体外部的磁感线是从N极出发，回到S极的，故A正确；B、磁感线越密集，该处磁场越强，越稀疏，故图中a处的磁场比b处的磁场弱，故B正确；C、a点所放小磁针静止时北极指向左，故C错误；D、地磁场的北极在地理南极附近，地磁场南极在地理北极附近，如果将此磁体在教室中悬吊起来，静止时图示的右端指向北，故D错误．故选AB．（1）在磁体外部，磁感线从N极出发，回到S极；（2）根据理想模型方法的思路进行分析，即为了人们可以形象直观的认识磁场，科学家通过想象引入了磁感线，磁感线的疏密程度反映磁场的强弱；（3）同名磁极相互排斥，异名磁极相互吸引；（4）地磁场的北极在地理南极附近，地磁场南极在地理北极附近，结合磁极间的作用规律可做出判断．关于磁场要知道磁极间的相互作用是通过磁场产生的，知道磁感线的由来，以及磁感线方向的确定．2、如图所示是温度自动报警器的原理图，它运用了许多物理知识。
以下说法中不正确的是（）A．温度计中的水银是导体B．温度计是根据液体热胀冷缩的性质工作的C．报警器中的电磁铁运用了电流的热效应D．电磁继电器是一种电路开关答案：C解析：温度自动报警器是由两部分电路组成的，包括左侧与温度计相连的控制电路和右侧与电铃相连的工作电路。
控制电路中用温度计作为控制电路的开关，温度计是利用了测温液体的热胀冷缩的原理制成的，可以选用水银作为测温物质，因为水银是导体。
当温度达到设定值时，控制电路接通，电磁铁中有电流通过，具有磁性，吸引衔铁，使电铃所在的工作电路接通，电铃响，电磁继电器就相当于电铃所在工作电路的开关。
3、如图所示，在探究电磁铁的磁性强弱与什么因素有关实验中，下列说法中正确的是A. 把滑动片向左滑动时，磁性减弱B. 把滑动片向左滑动时，磁性增强C. 若增加线圈匝数，磁性将减弱D. 若改变电流的方向，磁性将增强【答案】B4、如图所示的实验与电动机工作原理相同的是（）A. B.C. D.【答案】D5、如图为反潜巡逻机．机尾的“棍子”叫做磁异探测器，它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在．选项图与磁异探测器工作原理相同的是（）A. B. C. D.【答案】B【解析】【解答】解：磁异探测器将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，说明有感应电流产生；A、图示的实验是奥斯特实验，运用了电流的磁效应，可制成电磁铁，故A错误；B、开关闭合后，在外力作用下使导体左右移动，切割磁感应线，则电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理．故B正确；C、图示为通电导体在磁场中受力，是电动机的原理，故C错误；D、如图是研究电磁铁磁性强弱的影响因素，故D错误。

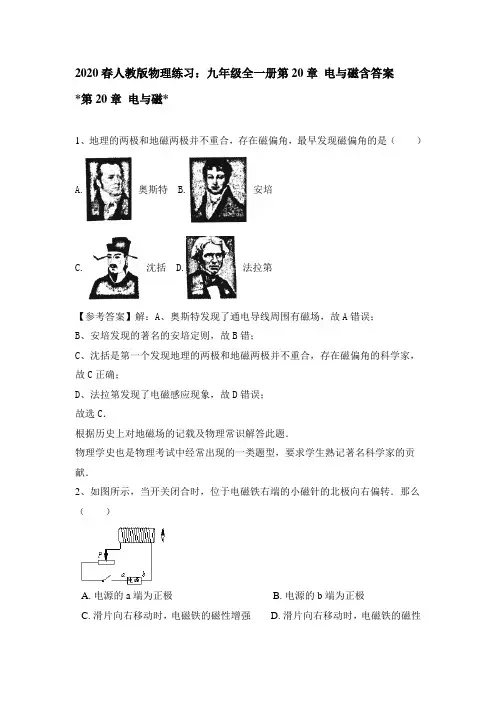

2020春人教版物理练习：九年级全一册第20章 电和磁含答案
2020春人教版物理练习：九年级全一册第20章电与磁含答案*第20章电与磁*1、地理的两极和地磁两极并不重合，存在磁偏角，最早发现磁偏角的是（）A.奥斯特B.安培C.沈括D.法拉第【参考答案】解：A、奥斯特发现了通电导线周围有磁场，故A错误；B、安培发现的著名的安培定则，故B错；C、沈括是第一个发现地理的两极和地磁两极并不重合，存在磁偏角的科学家，故C正确；D、法拉第发现了电磁感应现象，故D错误；故选C．根据历史上对地磁场的记载及物理常识解答此题．物理学史也是物理考试中经常出现的一类题型，要求学生熟记著名科学家的贡献．2、如图所示，当开关闭合时，位于电磁铁右端的小磁针的北极向右偏转．那么（）A. 电源的a端为正极B. 电源的b端为正极C. 滑片向右移动时，电磁铁的磁性增强D. 滑片向右移动时，电磁铁的磁性减弱【答案】A,D3、下列说法中，正确的是（）A. 电磁继电器是一种电路开关B. 地磁场的N极在地球的北极附近C. 奥斯特实验说明通电导体周围存在着磁场D. 将能自由转动的小磁针放在磁场中的P点，小磁针静止时N极所指的方向就是P点磁场的方向【答案】A,C,D4、如图所示是实验室电流表的内部结构图，它的工作原理是“处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转。
线圈中电流越大，指针偏转角度就越大”。
以下电器设备中主要也是用这个原理工作的是（）A.动圈式话筒B.电动机C.电磁铁D.电磁继电器【答案】B5、我国供生产和生活用的是交流电，下列说法不正确的是（）A. 周期是0.02sB. 频率是50HzC. 电压是220VD. 人体的安全电压为36V【答案】D【解析】解答：（1）交流电的周期T=0.02s，则它的频率f= = =50Hz；（2）实验表明不高于36V的电压对人体是安全的。
故答案为：D分析：（1）已知周期T，根据周期与频率的关系f= 求出交流电的频率；（2）根据人体安全电压的知识解答．6.6、如图所示，画出了两个磁极间的磁感线．在下图中标出的磁极名称和A点小磁针静止时北极所指的方向均正确的是（）A. B.C. D.【参考答案】解：根据磁体外部，磁感线的方向是由磁铁的N极出发回到磁铁的S极；则由图即可确定图中标出磁极的名称，左侧为N极，右侧为S极，故AC错误；又知：A点磁场的方向实际就是小磁针静止时北极所指的方向，也就是磁场方向；据此即可确定小磁针静止时北极所指的方向向右，故D错误，B正确．故选B．根据磁场的性质及磁感线的特点分析即可；某点磁场的方向实际就是小磁针静止时北极所指的方向，而在磁体外部磁感线的方向是由N出发回到S极，实际磁场的方向与磁感线方向是一致的．此题主要考查了磁感线的概念，同时要考查了磁感线的方向及磁针北极指向的关系．一定注意某点磁场的方向实际就是小磁针静止时北极所指的方向．7、小华同学在做“探究电磁铁”实验中，使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法中正确的是（）A．要使电磁铁磁性增强，应将变阻器的滑动片向右滑动B．电磁铁能吸引的大头针越多，表明它的磁性越强C．电磁铁B磁性较强，所以通过它的电流较大D．若将两电磁铁上部靠近，会相互吸引答案：B解析：电磁铁的磁性强弱与电流大小和线圈匝数的多少有关。
2019-2020年九年级物理全册20.2电生磁练习(新版)新人教版
第2节 2019-2020年九年级物理全册20.2电生磁练习（新版）新人教版一、填空、选择题1.电生磁实验（1）1820年，丹麦物理学家发现电生磁现象。
（2）①通电直导线周围存在；②电流周围的磁场方向与有关。
（3）电流的磁效应。
任何导线中有通过时，其周围空间都会产生磁场，这种现象叫做电流的。
（4）通电直导线的周围存在，且方向与电流方向有关；直线电流磁场的磁感线分布是以导线上各点为圆心的，导线与这些同心圆的平面垂直，距离直线电流越近，磁场越，反之越弱例1 小鹏在研究通电导体周围磁场的情况时，将能够自由转动的小磁针静置在水平桌面上，将一根直导线平行置于小磁针正上方。
当直导线中的通电电流由P向Q时，小磁针在水平面内的转动方向如图所示，当改变直导线中的电流方向时，小磁针转动方向也发生了改变，下列说法错误的是（）A．历史上第一个发现这一现象的科学家是奥斯特B．上述现象说明了电流有磁效应C．上述现象说明电流的磁场方向与电流方向有关D．只改变通过直导线的电流大小时，小磁针的转动方向也会改变练1．如图所示，下列说法中错误的是（）A．这是模拟奥斯特实验的一个场景B．图示实验说明了通电导线周围存在磁场C．将电池正负极对调后，重新闭合电路，小磁针偏转方向改变D．将图中导线断开，小磁针N极将指向地磁的北极2．通电螺线管的磁场（1）通电螺线管：将直导线绕成螺旋状，然后通电，就构成了通电螺线管。
实验发现带铁芯的通电螺线管的磁性比不带铁芯的通电螺线管的磁性要得多，这是因为铁芯在磁场中被后相当于一根磁体，通电螺线管产生的磁场与被磁化的铁芯磁场的叠加，就产生了更强的。
带有铁芯的通电螺线管叫做。
（2）通电螺线管的磁场特点：通电螺线管外部的磁场和磁铁的磁场一样，螺线管的两端相当于条形磁铁的两极，通电螺线管外部的磁场由极出发，回到极。
（3）通电螺线管两端的磁极跟螺线管中的方向有关，改变方向，螺线管的磁极会发生变化。
3．右手螺旋定则（也叫安培定则）（1）直线电流周围的磁场方向与之间的关系。
人教版物理九年级全册电生磁课时练习
20.2 电生磁同步卷3一．选择题（共10小题）1．如图所示，在通电螺线管周围a、b、c、d四个位置画出的小磁针指向正确的是（）A．a、b B．b、c C．c、d D．a、d2．如图所示，闭合开关后，位于通电螺线管左右两侧的小磁针静止时其指向正确的是（）A．B．C．D．3．关于下列各图说法正确的是（）A．图①闭合开关，位于螺线管右侧小磁针的N极将向右偏转B．图②光从空气中斜射入水中，在交界面处，发生反射和折射时的光路都画的正确C．图③杠杆ABO在B处吊着物体如图位置平衡时，竖直向上的拉力F是过A点使杆平衡的最小作用力D．图④圆球挂在竖直光滑的墙壁上受三个力的作用，保持静止状态，三个力的示意图都画的正确4．关于如下四幅图的说法错误的是（）A．拇指所指的那端就是通电螺线管的N极B．地磁场的两极与地理的两极不重合C．奥斯特实验证实电流的周围存在着磁场D．司南之杓，投之于地，其柢指北5．电让我们的生活丰富多彩。
关于如图所示情景说法正确的是（）A．甲图中的通电螺线管，它的B端是螺线管的S极B．乙图中的手摇发电机，工作时把电能转化为机械能C．丙图中的插座，孔1没有连接火线或零线，完全无用D．丁图中的测电笔，在使用时手应接触测电笔尾部的金属体6．如图中有关磁的判断正确的是（）A．B．C．D．7．如图，当通电后敲击塑料板，观察到铁粉分布情况是（图中“”为导线穿过塑料板的位置）（）A．B．C．D．8．如图所示的四幅装置图中，可以用来演示奥斯特实验的是（）A．B．C．D．9．小磁针静止在螺线管的附近，闭合开关S时，通电螺线管磁感线方向如图所示，则下列判断正确的是（）A．通电螺线管的右端为N极B．电源的右端为正极C．小磁针一直保持静止D．小磁针N极逆时针转动10．图中所示的电源正负极、电流方向和通电螺线管N极三者关系正确的是（）A．B．C．D．二．填空题（共3小题）11．如图所示，A为均匀带正电的绝缘球体，当它绕着自己的轴做逆时针旋转（从上往下看）时，球左侧的小磁针N极将（选填“指向上方”或“指向下方”）。
人教版九年级全册物理 20.2电生磁 同步练习(含解析)
20.2电生磁同步练习一．选择题1．如图所示，将一枚转动灵活的小磁针置于桌面上，在小磁针旁放一条直导线，使导线与电池触接。
看到电路连通后小磁针有偏转，且电流方向相反时，小磁针偏转方向也相反。
下列说法错误的是（）A．小磁针偏转说明电流周围有磁场B．甲和丙说明电流磁场方向与电流方向有关C．这个实验说明了电与磁之间有联系D．这个实验最早是安培做的2．在探究通电螺线管的实验中，小明连接了如图所示的电路，通电螺线管A端放有一小磁针，闭合开关，移动滑动变阻器的滑片。
下面说法正确的是（）A．通电螺线管B端为N极B．通电螺线管外C点的磁场方向向右C．小磁针N极向右转动D．滑动变阻器的滑片P向b端移动，通电螺线管的磁性增强3．如图所示，闭合开关S1、S2两个通电螺线管的相互作用情况以及A、B端的极性分别是（）A．相斥，A端为N极，B端为N极B．相斥，A端为S极，B端为S极C．相吸，A端为S极，B端为N极D．相吸，A端为N极，B端为S极4．如图所示甲、乙、丙、丁四个探究实验。
探究电流的磁效应与电流的磁场分布的实验是（）A．甲与乙B．乙与丙C．丙与丁D．丁与甲5．如图所示，在通电螺线管周围a、b、c、d四个位置画出的小磁针指向正确的是（）A．a、b B．b、c C．c、d D．a、d6．小磁针静止在螺线管的附近，闭合开关S时，通电螺线管磁感线方向如图所示，则下列判断正确的是（）A．通电螺线管的右端为N极B．电源的右端为正极C．小磁针一直保持静止D．小磁针N极逆时针转动7．一条形磁铁放在水平桌面上，处于静止状态，电磁铁置于条形磁铁附近并正对（如图所示）。
下列叙述中，正确的是（）A．闭合开关前，电磁铁与条形磁铁间没有力的作用B．闭合开关后，条形磁铁受到桌面向右的摩擦力C．闭合开关后，滑片P向a移动时电磁铁与条形磁铁间的作用力减小D．闭合开关后，滑片P向b移动过程中，若条形磁铁始终处于静止状态，则它受到桌面的摩擦力变大8．如图是一种磁悬浮地球仪的示意图，底座内有一金属线圈（线圈电阻不计），地球仪内有一磁铁，通电后地球仪能悬浮在空中。
(含答案)九年级物理人教版全一册课时练第20章《20.2电生磁》
答卷时应注意事项１、拿到试卷，要认真仔细的先填好自己的考生信息。
２、拿到试卷不要提笔就写，先大致的浏览一遍，有多少大题，每个大题里有几个小题，有什么题型，哪些容易，哪些难，做到心里有底；３、审题，每个题目都要多读几遍，不仅要读大题，还要读小题，不放过每一个字，遇到暂时弄不懂题意的题目，手指点读，多读几遍题目，就能理解题意了；容易混乱的地方也应该多读几遍，比如从小到大，从左到右这样的题；４、每个题目做完了以后，把自己的手从试卷上完全移开，好好的看看有没有被自己的手臂挡住而遗漏的题；试卷第１页和第２页上下衔接的地方一定要注意，仔细看看有没有遗漏的小题；５、中途遇到真的解决不了的难题，注意安排好时间，先把后面会做的做完，再来重新读题，结合平时课堂上所学的知识，解答难题；一定要镇定，不能因此慌了手脚，影响下面的答题；６、卷面要清洁，字迹要清工整，非常重要；７、做完的试卷要检查，这样可以发现刚才可能留下的错误或是可以检查是否有漏题，检查的时候，用手指点读题目，不要管自己的答案，重新分析题意，所有计算题重新计算，判断题重新判断，填空题重新填空，之后把检查的结果与先前做的结果进行对比分析。
亲爱的小朋友，你们好!经过两个月的学习，你们一定有不小的收获吧，用你的自信和智慧，认真答题，相信你一定会闯关成功。
相信你是最棒的！课时练20.2电生磁一、选择题1．下面所做的验证性实验中，不正确的是()A．在圆盘上间隔涂上红、蓝、绿等色，旋转后圆盘呈白色，说明白光是由色光组成的B．在冷水、热水中各加入一滴墨水，发现热水变色快，说明分子热运动温度有关C．将磁体靠近通电的灯泡，发现灯丝抖动，说明通电导体在磁场中受到力的作用D．从滑梯上滑下时臀部有灼热感，说明热传递可以改变物体的内能2．关于电流的磁场，下列说法中正确的是（）A．导线中有电流通过，导体周围立即产生磁场B．导线中有电流通过，导体周围稍后产生磁场C．电流产生的磁场方向与电流方向相同D．将导线变成U形，通电后所产生的磁场的磁感线分布与U形磁铁相似3．关于如图所示的电磁现象，下列表述中正确的是A．甲图中的实验说明磁极间的相互作用，同名磁极相互吸引B．乙图中的实验可以用来说明发电机的工作原理C．丙图中的电铃工作时，是利用了电流的磁效应D．丁图中可以根据铁屑在磁体周围的分布情况判断该磁体周围各点的磁场方向4．如图所示，下列关于物理实验表述正确的是（）A．图甲，地理的两极和地磁场的两极并不重合的现象是我国宋代学者沈括最早发现的B．图乙实验揭示了电流的周围存在磁场，应用电动机C．图丙实验揭示了通电导体在磁场中受力运动，应用发电机D．图丁实验电源的左端是正极，小磁针A端是S极5．如图所示的通电螺线管右侧放了一个可自由转动的小磁针，下列说法正确的是()A．小磁针左端为N极B．通电螺线管的左端为N极C．将电源正负极对调后螺线管南北极也对调D．在螺线管所在电路中串联一个电阻后螺线管的磁性增强6．在探究通电螺线管的实验中，小明连接了如图所示的电路，通电螺线管A端放有一小磁针，闭合开关，移动滑动变阻器的滑片。
2020人教版九年级物理全册练习题：20.2电生磁
第2节 电生磁 精品练习题一、选择题1.如图所示，闭合开关S ，A 、B 、C 、D 四个小磁针静止时指向正确的是（ ）A ．小磁针AB ．小磁针BC ．小磁针CD ．小磁针D2.如图所示，闭合开关S 后，小磁针静止时N 极指向正确的是（ ）3.如图所示，电磁铁左侧的甲为条形磁铁，右侧的乙为软铁棒，A 端是电源的正极．下列判断中正确的是（ ）A ．甲、乙都被吸引B ．甲被吸引，乙被排斥C ．甲、乙都被排斥D ．甲被排斥，乙被吸引4.开关S 闭合后，小磁针静止时的指向如图所示，由此可知（ ）A ．a 端是通电螺线管的N 极，c 端是电源正极B ．a 端是通电螺线管的N 极，c 端是电源负极C ．b 端是通电螺线管的N 极，d 端是电源正极D ．b 端是通电螺线管的N 极，d 端是电源负极5.如图所示电路连接中，当开关S 闭合时，下列说法正确的是（ ）NS N NN A B C D电源 NS A B 甲乙 电源 c d SA ．螺线管上端S 极，滑片P 向左移，弹簧测力计示数增大B ．螺线管上端N 极，滑片P 向左移，弹簧测力计示数减小C ．螺线管上端S 极，滑片P 向右移，弹簧测力计示数增大D ．螺线管上端N 极，滑片P 向右移，弹簧测力计示数减小二、填空题6.1820年，丹麦科学家_______在课堂上做实验时偶然发现：当导线中有电流通过时，它旁边的小磁针发生了偏转，他进而继续研究，终于证实了电流周围存在_______。
7.闭合开关S 后，小磁针静止时北极的指向如图所示，则螺线管右端是_____极（选填“N ”或“S ”），电源右端是_____极。
（选填“正”或“负”）三、作图题8..请用笔画线代替导线将如图所示的实物图补充完整，使滑动变阻器的滑片向A 端移动时，通电螺线管的磁性增强，并标出通电螺线管的N 极。
9.如图所示，小磁针在条形磁体作用下处于静止状态。
（1）请标出小磁针的N 极；（2）用箭头标出条形磁体磁感线的方向。
