建筑专业设计图纸校审要求一、图纸目录1.工程编号、工程名称、项目名称与任务单是否一致。
2.建筑面积计算无误，与设计概算一致。
3.各专业图纸目录无遗漏，图号、图名与图签栏一致。
4.所选用的成图、标准图或通用详图是否填入目录，是否完全适用于本设计。
二、施工图设计说明、工程做法1.一般说明中的设计依据（任务书批准文号及日期，主管部门批准扩初或设计方案的文号及日期，以及有关单位的文件等）是否齐全。
2.工程中的绝对标高是否注明。
3.对材料要求，特殊构造，墙身防潮，内外装修，油漆颜色等是否提出要求，对施工安装有无特殊要求。
4.楼面、地面、踢脚、墙裙、墙面、顶棚、屋面等各部构造做法的选用是否合理，编号与图纸是否符合。
5.房间装修做法表中选用做法是否与每个房间的使用要求（或工艺要求）相符合，填写是否正确。
三、总平面图1.用地范围四周尺寸是否正确，拨地范围红线与城市道路中心线或地上固定物的关系尺寸是否标注清楚。
2.校对全部建筑物的坐标是否与单体外墙轴线尺寸吻合。
3.校对原有建筑物，道路与新设计建筑物，道路的相对关系。
4.建筑物间距是否符合防火规范、日照标准、消防形式及各种工程管道占地的宽度要求。
5.室内地面±0.0000的绝对标高，房屋四角和入口处的室外标高标注是否明确。
6.建筑物项目表中，建筑物编号、基地面积、建筑面积等与单体设计是否相符。
7.技术经济指标的计算是否正确，是否符合设计要求。
8.比例尺、指北针是否标准（必要时标注风玫瑰）。
9.地形复杂的应作竖向设计、土方平衡表，校对建筑物四角标高、道路坡度，各种标高是否符合竖向布置要求。
校对各方格网中的填（挖）数值及其总和。
10.工程规模大、各种管道复杂的工程应有管网综合图、管网综合图着重校对管道交叉一览表中注明的交叉点编号，管道号是否符合图中的情况，两种管道交叉处标高是否符合有关工程剖面图，有无相碰的现象，是如何处理的。
四、平面图（比例尺1:100或以上）1.定位轴线和编号顺序是否符合规定，主轴线的编号和关系是否明确。
中国建筑标准设计研究所设计校审规定
方案校审的流程
接受任务
初审
设计人员接受校审任务，了解任务要求和时 间节点。
设计人员进行初步审查，判断是否符合规范 和标准，确定是否需要修改。
专家评审
终审
邀请专家对设计方案进行评审，提出修改意 见和建议。
设计人员根据专家评审意见进行修改和完善 ，进行最终审查并提交成果。
方案校审的重点
1
安全性原则
建筑设计应遵循安全性原则，确保 建筑的安全性能和使用寿命。
功能性原则
建筑设计应满足使用功能的需求， 保证建筑的实用性和适应性。
经济性原则
建筑设计应考虑经济性因素，合理 控制建设成本和维护费用。
02
设计校审制度
设计校审的组织机构及职责
设计部
01
负责进行初步设计，协调各专业系统，监督设计进度，组织设
计评审和修改。
校审组
02
由资深设计师组成，负责对设计部提交的设计方案进行全面审
查，提出修改意见和建议。
所长
03
对设计方案的最终审批负责，对校审组提出的意见和建议进行
审核。
设计校审的程序
设计部提交设计方案，包括图纸、计算书和说明书等 资料。
设计部根据校审组的意见和建议进行修改和完善，提 交最终设计方案。
试行期限
试行期限
本规定自发布之日起试行，试行期为一年。
修订和完善
试行期间，各相关单位应密切关注本规定的执行情况和效果，及时反馈问题 和意见，以便中国建筑标准设计研究所适时修订和完善本规定。
THANKS
谢谢您的观看
校审组对设计方案进行初步审查，提出修改意见和建 议。
所长对最终设计方案进行审批，并形成决议。

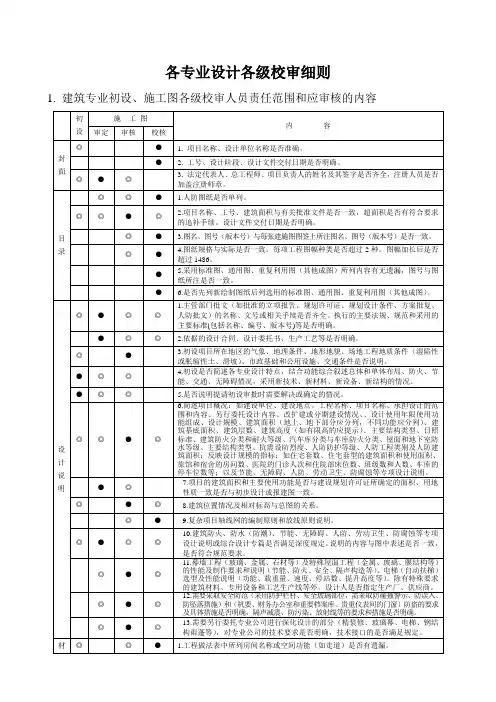

一个设计院各级校审细则教材
◎
7.项目的建筑面积和主要使用功能是否与建设规划许可证所确定的面积、用地性质一致是否与初步设计或报建图一致。
◎
●
◎
8.建筑位置情况及相对标高与总图的关系。
◎
●
9.复杂项目轴线网的编制原则和放线原则说明。
◎
●
◎
◎
10.建筑防火、防水（防潮）、节能、无障碍、人防、劳动卫生、防腐蚀等专项设计说明或综合设计专篇是否满足深度规定。说明的内容与图中表述是否一致，是否符合规范要求。
1.人防图纸是否单列。
◎
◎
●
◎
2.项目名称、工号、建筑面积与有关批准文件是否一致，超面积是否有符合要求的追补手续。设计文件交付日期是否明确。
◎
●
3.图名、图号（版本号）与每张建施图图签上所注图名、图号（版本号）是否一致。
◎
●
4.图纸规格与实际是否一致。每项工程图幅种类是否超过2种。图幅加长后是否超过1486。
◎
●
◎
◎
9.总体布局是否合理。建筑物与相邻建筑之间或与基地边界线之间留出的空地或通路是否符合建筑防火、日照、视觉卫生等要求。道路与建筑、围墙的安全距离是否符合要求。地下车库出入口与基地内道路距离是否符合要求。
◎
●
◎
◎
10.高层建筑消防扑救场地（距外墙>5m）的布置，消防车道宽度高度（≥4m）和转弯半径（多层≥10m，高层≥12m）等是否符合要求。须经基地通路与城市道路相连接的，基地内建筑面积>3000m2其宽度是否符合（一条≥7m，二条≥4m）要求。
总平面
◎
◎
●
1.场地所在城市的区域பைடு நூலகம்置示意图是否已绘。
◎
浅谈建筑结构设计图纸校审时应注意的几个问题
浅谈建筑结构设计图纸校审时应注意的几个问题建筑结构设计图纸校审是建筑设计过程中非常重要的一环，它关乎着建筑工程的安全性、可靠性和经济性。
在进行建筑结构设计图纸校审时，设计人员和专业人士需要特别注意一些问题，以确保设计图纸的准确性和完整性。
本文将就建筑结构设计图纸校审时应注意的几个问题进行浅谈。
一、设计图纸是否符合相关规范标准建筑结构设计图纸是否符合相关规范标准是校审的首要问题。
建筑工程设计应符合国家有关规范标准的要求，如《建筑结构荷载标准》、《建筑抗震设计规范》等。
校审人员需要仔细核对设计图纸所使用的规范标准是否准确，是否符合国家或地方的强制性技术标准，以及设计图纸中的参数是否符合规范的要求。
在校审过程中，要对设计图纸中的荷载计算、结构构件设计、连接节点设计等进行细致核对，确保设计图纸的合规性和可行性。
二、设计图纸中是否存在逻辑瑕疵设计图纸中存在逻辑瑕疵是常见的问题，如结构体系的选择与设计要求不相符、设计参数之间存在矛盾等。
校审人员需要对设计图纸中的结构体系是否合理、设计参数之间是否存在逻辑矛盾等进行系统分析和比对，确保设计图纸中的结构设计逻辑清晰、合理。
还需对设计图纸中的构件尺寸、材料选取、节点设计等进行逻辑推演，确保设计的完整性和一致性。
三、设计图纸中的工程量与实际需要是否匹配在建筑结构设计图纸校审中，需要注意设计图纸中的工程量是否与实际需要匹配。
校审人员必须查验设计图纸中的构件数量、尺寸、材料类型等是否符合结构设计要求，以及施工实际需要。
还需对设计图纸中的工程量与费用预算进行核对，确保设计图纸中的工程量与实际需要匹配，避免因过度设计或低估工程量导致施工难度增加和造价增加的情况发生。
四、设计图纸中的图形表达是否准确清晰设计图纸中的图形表达对于工程的实际实施影响重大，在建筑结构设计图纸校审中，设计图纸中的图形表达是否准确清晰也是需要注意的问题。
校审人员需要对设计图纸中的示意图、结构图、节点图等进行仔细观察和比对，确保图纸表达准确清晰，无歧义。
!设计院各级校审细则
的建筑构造所采用的材料和做法是否合理，并符合本项目功能使用的要求。
3.每个房间的楼面、地面、踢脚、墙裙、内墙面、顶棚等所采用的装修做法是否
◎
合理，是否与该项目使用功能标准相匹配。厕浴间、厨房等受水经常浸湿的楼地 面是否采用防水、防滑面层和低于相邻楼地面。有找坡要求的房间排水坡度是否
符号标准。
● 4.各房间楼、地面做法厚度是否与结构预留面层厚度一致。
◎
5. 选用标准图、通用图、重复利用图（其他成图）是否合理。构配件选用表中名 称是否与标准图、设计图纸上所注名称相符。
6.特殊建筑造型或新技术、新材料做法说明的用料、配比、厚度、操作等是否可 靠、可行、经济合理，处理是否恰当。
● 7.需待看样板确定的材料和颜色是否已经注明。
◎ 8.同一工程各个子项的材料选用、做法是否统一。
3.墙体厚度、必要的柱子截面及其与轴线关系尺寸，幕墙与主体结构的定位关系
◎
●
尺寸，变形缝位置尺寸，内外门窗定位尺寸，轴线间尺寸、分段尺寸、外包总
尺寸等标注（或说明）是否齐全、准确。尺寸之间有无矛盾，建筑轮廓是否与
总图一致。
◎
● 4.门洞、墙体和楼地面各专业预留孔洞、构造柱表达是否清晰。
◎
●
5.门窗编号、门的开启方向是否正确、合理，与门窗立面图是否一致，数量与门 窗表核对无误。寒冷地区外门是否采取减少冷风渗透的措施。
1.需使用防火、隔声、安全玻璃的及门窗抗风压、气密性、水密性、传热系数、
◎ 遮阳系数和外窗可见光透射比、开启面积等性能参数的说明是否清楚，是否符合
规范要求。
●
2.门窗类别、设计编号、洞口尺寸、樘数（分层数量和总数量）是否与平、立面 图一致。
●
3.立面镜像的门窗，编号是否加字母区别开。每一独立安装的窗多樘组合时是否 各自编号。有转折但连续的门窗、玻璃幕是否用单一编号，是否标明转折关系。
设计文件校审管理制度
为了深入贯彻落实我院《设计文件校对、审核、审定实施细则》等文件的相关规定，规范设计、校审人员行为，全面提高设计质量，明确设计质量责任主体，特制定本制度。
1.1、国家、地方有关的现行规范、规程1.2、建设部2003 年颁发的《建筑工程设计文件编制深度规定》1.3、建设部2004 年颁发的《市政公用工程设计文件编制深度规定》1.4 、《城市规划编制办法》1.5 、《建筑工程勘察文件编制深度规定》1.6 、《工程建设标准强制性条文》1.7、《建筑工程设计文件质量特性和质量评定实施细则》 (HNJY-ZY-2005-2)1.8 、《设计文件校对、审核、审定实施细则》 (HNJY-ZY-2005-3)1.9、《对不合格产品认定及处罚的规定 (暂行)》(湘建筑院技[2007]11 号)2.1、政府职能部门的有关批文(如业主已提供)、规划设计基础资料、评审会议纪要和资料。
2.2、设计图纸、计算书、规划设计文件，概算书(造价专业)。
2.3 、设计统一技术条件和工种之间的互提资料单。
2.4、地质勘察报告(结构施工图阶段)、工艺设备安装导图(水厂施工图阶段)、地质记录、原位测试记录等原始记录(勘察)。
2.5、自查记录、校对记录(审核阶段)、校对、审核记录及质量评定记录(审定阶段)。
2.6、用不同颜色笔记录图面差错的校审白图(核对、审核、审定分别为红、蓝、黑)。
初步设计及施工图阶段设计文件、地质勘测报告、概预算成果；规划设计成果、方案和可行性研究报告阶段参照院有关制度要求执行。
质量评定，主要依据其质量特征是否满足要求，将设计文件的差错分为设计差错和校审差错两部分。
该准则对内部审查及外部施工图审查同样适用。
4.1.1、擅自改变主管部门或业主已审批的主要原则、重大方案、建设标准和主要设备选型。
4.1.2 、未满足设计合同或协议书明确规定的要求。
4.1.3 、设计不合理，造成明显浪费或有关经济指标明显偏高。
4.1.4、违反强制性条文1 条。
设计图纸校审制度
附件1《各专业校审制度》工艺专业校审制度一、校对：校对人职责：1、校对人资格：必须具备工程师职称达3年以上，并由公司确认可进行校对的人员。
2、校对人应详细了解设计项目的基础资料、设计要求及条件，详细校对复查设计人所完成的全部工作。
对设计人所提供的图纸、计算书，应逐一校对。
检查设计是否符合现行规定、规范和标准及政策。
校对时应该考虑其他相关专业配合的可能性。
3、校对人应对所校对的主要内容（包括设备、特定楼面的荷载、参数输入数据，图纸中的主要尺寸等）进行详细标识。
对发现的问题进行引注。
对校对后修改的图纸应进行复校。
4、校对人对所校对的计算书、图纸、说明书负有直接责任。
因校对人员失职未发现问题、出现错漏碰缺或明显不合理现象，造成经济损失和社会影响的，校对人应承担20%的责任（设计人承担70%的责任，审核人承担10%的责任）。
5、在校对过程中，如发现设计有重大的非局部性错误，图纸不全或一张2#图有6个以上错、漏、碰、缺，可退回设计人重新自校改正，重新校对。
6、因校对粗糙等原因，图纸质量达不到要求，审核人有权发回重新校对。
7、校对后必须及时在公司管理信息系统上填写“校审卡”，在设计质量考核表上对设计人员评分。
校对主要内容：1、图面是否符合制图标准；图纸的名称、编号、比例、图例是否正确；设备基础、特定构造布置图之间，大样图与平面图之间关系是否相符；轴线、尺寸、坐标、标高、符号、设备定位、表格等有无错、漏、碰、缺。
2、计算书中的计算简图、计算方法、输入数据、公式和结果是否正确符合要求。
3、设计内容是否满足现行规范、规程和标准的要求，是否符合业主提出的设计要求。
4、重点检查设备定位尺寸、设备相互定位尺寸、非标管道是否与计算结果相符。
特定构造是否正确。
图纸、文字说明是否相符。
5、本专业与其他专业之间的衔接关系是否正确。
6、设计深度是否满足国家及主管部门规定的设计深度要求。
二、审核：审核人职责：1、审核人资格：必须是资深高级工程师（5年高工以上），并由院确认符合要求的技术人员。
建筑结构设计图纸校审时应注意的几个问题
建筑结构设计图纸校审时应注意的几个问题建筑结构设计图纸校审是建筑设计过程中非常重要的一环，它关乎着整个建筑的质量和安全。
在图纸校审时，设计人员应注意一些关键问题，以确保设计图纸的准确性和合理性。
本文将就建筑结构设计图纸校审时应注意的几个问题进行详细介绍。
一、图纸完整性在进行图纸校审时，首先要确保图纸的完整性。
这包括但不限于以下几个方面：图纸是否缺页漏页；图纸是否存在错页；图纸编号是否有序；图纸内容是否齐全；图纸标注是否清晰等。
只有在确保图纸完整的前提下，才能进行后续的校审工作。
二、图纸技术规范设计图纸应符合相关的技术规范，包括但不限于国家标准、行业规范、设计规范等。
在进行图纸校审时，应对图纸的技术规范进行严格检查，确保图纸的设计理念和结构方案符合行业标准，保证建筑结构的稳定和安全。
三、图纸计量单位和尺度在图纸校审中，对图纸的计量单位和尺度是非常重要的。
设计图纸应统一采用国际标准的计量单位，并且在图纸上要清晰标注尺度，确保图纸上的尺寸和比例能够准确表达设计意图。
在校审时，要对图纸的计量单位和尺度进行细致检查，确保不会出现因单位和尺度问题而导致的设计错误。
四、图纸注释和标记设计图纸中的注释和标记是设计师对设计意图的解释和说明，也是施工人员施工的依据。
在进行图纸校审时，应特别关注图纸中的注释和标记，确保其准确清晰。
注释和标记应简洁明了，不留歧义，避免因注释和标记不清晰而导致的误工和误解。
五、图纸图框和图样设计图纸的图框和图样是对设计图纸进行统一规范和管理的重要手段，也是保证设计质量的重要环节。
在进行图纸校审时，应对图框和图样进行严格的规范和管理，确保图框和图样的一致性和准确性，避免因图框和图样问题而导致的混淆和错误。
六、图纸设计内容设计图纸的设计内容是图纸校审的重中之重。
设计人员在进行图纸校审时，应对图纸的设计内容进行全面细致的检查，包括但不限于结构荷载计算、材料和构件规格、结构连接及节点设计、结构布置及尺寸等。
