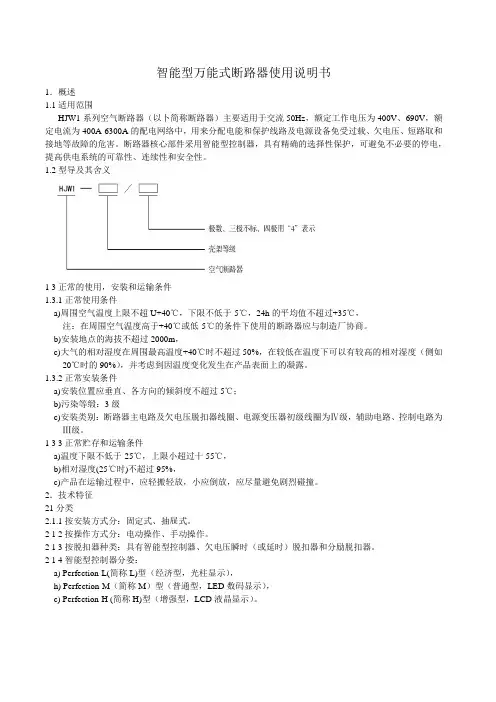

智能型万能式断路器使用说明书1．概述适用范围HJW1系列空气断路器（以卜简称断路器）主要适用于交流50Hz，额定工作电压为400V、690V，额定电流为400A-6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路取和接地等故障的危害。

断路器核心部件采用智能型控制器，具有精确的选择性保护，可避免不必要的停电，提高供电系统的可靠性、连续性和安全性。

型导及其舍义1 3正常的使用，安装和运输条件1.3.1正常使用条件a)周围空气温度上限不超U+40℃，下限不低于-5℃，24h的平均值不超过+35℃，注：在周围空气温度高于+40℃或低-5℃的条件下使用的断路器应与制造厂协商。

b)安装地点的海拔不超过2000m，c)大气的相对湿度在周围最高温度+40℃时不超过50%，在较低在温度下可以有较高的相对湿度（侧如20℃时的90%），并考虑到因温度变化发生在产品表面上的凝露。

1.3.2正常安装条件a)安装位置应垂直、各方向的倾斜度不超过5℃；b)污染等缎：3级c)安装类别：断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈为Ⅳ级，辅助电路、控制电路为Ⅲ级。

1 3 3正常贮存和运输条件a)温度下限不低于-25℃，上限小超过十55℃，b)相对湿度(25℃时)不超过95%，c)产品在运输过程中，应轻搬轻放，小应倒放，应尽量避免剧烈碰撞。

2．技术特征21分类2.1.1按安装方式分：固定式、抽屉式。

2 1 2按操作方式分：电动操作、手动操作。

2 1 3按脱扣器种类：具有智能型控制器、欠电压瞬时（或延时）脱扣器和分励脱扣器。

2 1 4智能型控制器分娄：a) Perfection-L(简称L)型（经济型，光柱显示），h) Perfection-M（简称M）型（普通型，LED数码显示），c) Perfection-H (简称H)型（增强型，LCD液晶显示）。

主要技术参数见表1表1主要技术参数2 .3主要技术性能. l智能型控制器保护特性的电流整定值范围及准确度见表2。

表2控制器保护特性的电流整定值范围及准确度2 3 2过载长延时保护动作特性智能型控制器的过载长延时反时限动作特性l²TL=² tL，其 0)Ir的动作时间见表3，时间误差为±15%。

注：式中tL为长延时的整定时问，TL为长延时的实际动作时间。

表3智能型控制器的长延时反时限动作特性2 3 3智能型控制器的短延时过电流保护动作特性a)M型智能控制器的短延时保护特性在低倍数电流时为反时限，其反时限特性符合I²Ts-(8Irl)²ts，ts为短延时设置时间。

当过载电流I> 8Irl时，自动转换为定时限特性，其定时限特性见表4，时间误差为±15%。

表4L型、M型智能控制器的短延时动作特性b)H型智能控制器的短延时过电流保护动作特性见表5；短延时保护有两种方式，一种为反时限保护，当故障电流超过反时限设置定值时，控制器按与过载一样的曲线进行延时保护，但是保护的速度要快10倍（即按过载曲线函数算出的故障延时时间的十分之一）；另一种为定时限保护，当故障电流超过定时限设置定值时，控制器按定时限时间延时保护表5 H型智能控制器的短延时动作特性2.3.4M型智能控制器的过电流保护特性曲线见图1；2.3.5接地故障保护动作特性曲线见图2；图l M型智能拧制器的过电流保护特性曲线图2接地故障保护特性曲线接地故障保护分二种：一种是检测中性点电流，当三相电流平衡时，中性点电流为零，当三相电流不平衡时，中性点电流超过整定值，智能控制器报警，经过整定的延时时间后，按要求发出指令，使断路器断开或不断开。

另一种是检测接地线上电流，当电流越过整定值时，智能控制器报警，终过整定的延时时间后，按要求发出指令，使断路器断开或不断开，接地故障保护特性为定时限，其延时特性符合表4和表5。

2.3.6 H型智能型控制器的保护舶线类型、公式、…j线设定、热I山亿设定、特性参数及阳线速率K 2.3.6.1智能型控制器的保护曲线类型、公式、曲线没定和热记忆设定见表6表6智能型控制器的过载保护曲线类型、公式、曲线没定和热记忆设定图3 H型智能控制器的过载保护曲线类型(曲线速率为C8) 2.3.6.2 H型智能控制器的过载长延时保护作特性参数见表7表7过载长延时保护动作特性参数2.3.6.3 H型智能控制器的多种保护曲线对应的K系数（曲线速率）值见表8表8 H智能控制器的多种保护曲线对应的K系数值2.3.7漏电保护特性（增选功能）2.3.7.1漏电保护特性的整定范围见表9表9漏电保护特性的整定范围2.3.7.2漏电保护特性的延时时间见表10表10 漏电保护特性的延时时间2.3.8 Perfection系列智能控制的出厂整定值见表11.表11 Perfection系列控制器出厂的整定值2.3.9断路器控制电路的额定电压及消耗功率见表12表12 控制电路的额定电压及消耗功率2.3.10断路的操作性能断路器的操作性能用操作循环次数表示见表13。

表13断路器的操作循环次数2.3.11辅助触头在正常条件和非正常条件下的接通和分断能力见表14表14辅助触头在正常条件和非正常条件下的接通和分断能力3．结构特征与原理3 1断路器的结构特征断路器为立体布置形式，主要由触头系统、智能控制器、手动操作机构、电动操作机构、安装板（固定式）或抽屉座（抽屉式）}组成；具有结购紧凑、体积小等特点。

触头系统封闭绝缘底板内；其每极触头也都用绝缘扳隔开，形成一个个小室，而智能型控制器、手动操作机构，电动操作机构依次排在其前面形成各自独立的单元，如其中某一单元坏了，可将其整个拆下换上新的，见图4图4 断路器结构3.1.1抽屉座抽屉式断路器由断路器本体与抽屉座组成，通过断路器本体上的母线与抽屉座上桥型抽头的插座接通主回路。

抽屉式断路器有“连接，试验，分离”三个工作位置，可通过旋转手柄来实现，工作位置通过抽屉式底座横粱上的指针来显示。

当处于“连接”位置时，主回路和二次回路均接通；当处于“试验”位置时，主回路断开并有安全隔板隔开，仅二次回路接通，可进行动作试验，当处于“分离”位置时，主回路和二次回路全部断开。

抽屉式断路器具有机械联锁装置，能保证断路嚣在断开状态下进行主回路转换，见图5。

图5 抽屉座3.1.2触头系统每极触头系统被安装在由绝缘板构成的小室内，其上方是灭弧室。

触头系统由连杆与绝缘板外的主轴连接，从而完成闭合、分断的任务，而每极触头系统为了降低电动斥力采用多路档触头并联形式，多路档触头安装在一个触头支持上t。

触头接触片的一端由软联结与母排连接，断路器闭合时，主轴带动连杆使触头支持绕“0”点逆时针转，当动触头与静触头接触后绕“01”点顺时针转动，压缩弹簧，从而产牛一定的触头压力，确保断路器可靠闭合，见图6。

图6 触头系统结构图3.1.3操作机构断路器操作方式有手动和电动两种，断路器采用弹簧贮能闭合，闭合速度与电动或手动操作速度无关，断路器利用凸轮压缩一组弹簧达到贮能目的，并具有脱扣功能，见图7。

断路器有三种操作位置，即贮能、闭合和分断。

a)贮能（见图7-a）。

电动操作或手动操作外力带动凸轮转动，凸轮上顶着贮能杠杆。

使其随凸轮转动，在转动过程中，贮能弹簧不断被压缩，当凸轮转动到一定角度，上面的固定轴恰好压在杠杆1上，而杠杆1的另一端压在释能脱扣半轴上。

另一方面，电动操作或手动操作的外力带动连杆1转动，连杆1顶端顶着杠杆2，使杠杆2向再扣位置转动，最后使脱扣半轴转到再扣的角度，杠杆2转到能再扣的位置，此时贮能结束，为断路器闭合作好准备。

b)闭合（见图7-b）。

拨动“I”按钮或合闸电磁铁动作，使释能脱扣主轴逆时针转动，压在释能脱扣半轴上的杠杆1脱扣，凸轮受贮能弹簧力顺时针转动贮能杠杆逆时针转动，恰好贮能杠杆上的轴销猛力地打在连杆2 上，使连杆转动，并带动连杆l动作，连杆3推动主轴顺时针转动，使断路器闭合。

C)分断（见图7-C）。

按动“0”按钮或来自过电流、欠电压、分励信号、智能型控制器上的试验脱扣信号使分断脱扣半轴顺时针转，杠杆2脱扣，压在连杆1上的力消失，由连杆1、2、3组合的四连杆机构变成五连杆，连杆1处于自由状态，在触头反力及复位弹簧的作用下，断路器迅速断开。

图7-b闭合操作3.1.4 HJW1系列智能型控制器HJW1系列智能型控制器的结构见图8.图8 智能控制器的构成3.1.4.1基座基座由以下几个部分组成a）连连锁机构：用于控制器的执行元件（磁通变换器）动怍后，使断路器分闸后保持该位置的连锁机构 b）复位机构：使磁通变换器复位的动作机构。

C）磁通变换器：制器发出脱扣指令后，该磁通变换器产生与永久磁铁极性相反的磁场，使磁通变换器动铁芯在反力弹簧作用下驱动脱口杠杆，使断路器分断的机构。

d）接触组：用于指示断路器触头状态的分、合位置和工作状态。

3.1.4.2传感器传感器的安装在断路器的主回路母线上，该传感器提供控制器工作的能量及检测主回路流变化的信号。

与传统互感器不同，它是由一个主要用于控制器正常工作能量的速饱和电流互感器和另—个主要用于检测主回路电流变化的空心互感器组成，空心互感器的检测信号大小与主回路电流的大小成正比，二个互感器被安装在一个圆形塑料盒内。

3.1.4.3电源附件电源附件分几种：一是安装在基座上的电源附件是接在控制回路的电源上，供控制嚣在断开主电路时显示、记忆工作状态之用，另一种安装在抽屉座或其它位置上的电源附件有AC电源、DC电源、不间断（电池）电源等，以保证控制器、继电器等附件的供电。

3.1.4.4继电器模块主要用于控制器输出断路器因过载，短路，负载监控等动作指令的继电器接点的扩展，用户可按需要进行不同的组合。

3.1.4.5 Perfection系列智能控制器的基本配置3.1.4.5.1 L型智能控制器的基本配置见表15表15 L型智能控制器功能配置3.1.4.5.2 M型智能控制器的基本配置见表16表16 M型智能控制器的功能配置3.1.4. H智能型控制器的基本配置、增选功能及代号a）H型智能控制器的基本配置见表17表17 H型智能控制器功能配置b）H型智能控制器的增选功能配置及代号见表18表18 H型智能控制器的增选功能配置及代号3.1.4.6 Perfection系列智能控制器的功能说明3.1.4.短延时保护( Perfection-H型智能控制器)短延时保护有两种方式，一种为反时限保护，当故障电流超过反时限设置定值时，控制器按与过载一样的曲线进行延时保护，仅是保护的速度要快10倍（即按过载曲线函数算出的故障延时时间的十分之一）另一种为定时限保护，当故障电流超过定时限没置定值时，控制器按定时限时间延时保护。
