Multisim三相电路仿真实验
Multisim电路仿真实验
Multisim电路仿真实验一、实验目的熟悉电路仿真软件 Multisim 的功能，掌握使用 Multisim 进行输入电路、解析电路和仪表测试的方法。
二、使用软件NI Multisim student V12三、实验内容1.研究电压表内阻对测量结果的影响输入如图 1 所示的电路图，在setting 中改变电压表的内阻，使其分别为200k、5k 等，观察其读数的变化，研究电压表内阻对测量结果的影响。
并解析说明仿真结果。
图 1实验结果：【200k】图 2【5k 】图 3解析：①依照图 1 电路解析，若是不考虑电压表内阻的影响，U 10=R2V1/(R1 +R2)=5V ；②根据图 2 ，电压表内阻为 200k时，电压表示数 U10=4.878V ，相对误差|4.878-5|*100%/5=2.44%③根据图 3 ，电压表内阻为 5k时，电压表示数 U10=2.5V ，相对误差|2.5-5|*100%/5=50%能够看出，电压表内阻对于测量结果有影响，解析原因，可知电压表拥有分流作用，与R2’（ 1/R ’‘’‘并联后， R2 =1/1+1/R V ）<R2，U 10 =R2V 1/(R 1+R 2)=V 1/(R1 /R2 +1)<U 10；所以，电压表内阻使得测量结果偏小，并且电压表内阻越小，误差越大；电压表内阻越大，误差越小；当’R V>>R2时， U10≈U102.RLC 串通谐振研究输入如图 4 的电路，调治信号源频率，使之低于、等于、高于谐振频率时，用示波器观察波形的相位关系，并测量谐振时的电流值。
用波特图仪绘制幅频特点曲线和相频特点曲线，并使用光标测量谐振频率、带宽（测量光标初始地址在最左侧，能够用鼠标拖动。
将鼠标对准光标，单击右键能够调出其弹出式菜单指令，利用这些指令能够将鼠标自动对准需要的座标地址）。
图 4实验结果：【等于： f=159.155Hz 】图 5：波形图 6：谐振时的电流图 7：幅频特点曲线图 8.1：测量带宽图 8.2：测量带宽图 9：相频特点曲线【小于： f=150Hz 】图 10：波形【大于： f=200Hz 】图 11：波形解析：a.依照图 5 波形，当信号源频率等于谐振频率f0=159.155Hz 时，其中 f0=1/（2π √LC ），相位相同，谐振时的电流为99.946mA ；根据图8.1 及8.2 ，可求得带宽f=（175.952-143.98 ）Hz=31.972Hzb.依照图 10 波形，当信号源频率小于谐振频率，f=150Hz 时，能够观察到 U R的相位超前U ，解析原因知，由于X L=2 π fL,X C=1/(2π fC) ， f<f 0时， X L<X C， X L- X C<0, 又易知 U R的相位超前 U 。
仿真实验6三相交流稳态电路辅助分析
仿真实验6三相交流稳态电路辅助分析(总1页)
-CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面，使用请直接删除
3 仿真实验6 三相交流稳态电路辅助分析
1. 实验目的
（1）掌握用三表法及两表法测定对称三相电路的功率
（2）学会用multisim 软件仿真对称三相电路。
2. 实验原理
三相负载的瞬时功率为
由于三相三线制中，0A B C i i i ++=,即有()C A B i i i =-+,代入上式整理得 根据正弦电路中平均功率的定义可求得三相平均功率为
12P P 和分别为两个功率表的读书。
所以两个功率表的读书和就是三相总功率。
3．实验内容与步骤
（1）用三表法测定对称三相电路功率
所以由三表法可得总功率为1452w
可得 总功率为1452w
所以可得三表法所得功率等于两表法所得功率
所以总功率为1452w 。
4. 实验注意事项
（1）在实验中，需要注意瓦特表的连接。
电压表所应该并在哪两端，以及电流表串联在电路中。
（2）注意电压源的角度关系。
5.实验总结
在实验中，我掌握了用两表法测对称三相电路的方法。
以及用multisim 验证了两表法的结果与三表法一致。
三相电路的仿真
苏州市职业大学实验报告系别：电子信息工程系班级：12电气3 姓名：冯海艳学号：127301301实验名称：文氏桥选频电路的设计实现实验日期：2012年12月20日一·实验目的学会设计文氏桥电路二·实验器材计算机（装有Multisim电路仿真软件）1台三·实验原理当输入端加正选信号u i时，输入端电流i与u i之间的向量关系以及输入电压u o之间的关系如下可见，文氏桥电路输出电压的大小与输入电压的大小和频率有关。
当保持输入电压的大小不变而只改变输入电压的频率时，输出电压的大小随之改变。
输出电压与输入电压之比F为整理得可见，当wRC=1/wRC 时，F取得最大值，激荡信号源的角频率wo=1/RC时，| F| =u o/u i=1/3，输出电压u o达到最大值，并且与输入电压u i同相位。
文氏桥电路的幅频和相频特性曲线如图（Ａ）所示。
当频率偏离f o时，|Ｆ|的数值明显下降。
打不下降到最大值的０．７０７倍时，对应的频率分别是上线截止频率f h和下限截止频率f L，他们只差为通频带Ｂ即Ｂ＝f h - f L四·操作步骤及方法1)设计文氏电桥电路，画出电路图。
2)适当选取电阻·电容和电感的参数值，使选频电路的工作频率为1.6HZ，并串联100欧姆的取样电阻R。
3)用Multisim对设计的电路进行仿真分析，找到谐振点FO，测量谐振时的输出电压u o·输入电压u i。
适当修该参数，是电路满足要求。
4)输入端输入仿真信号发生器产生的11V信号，改变信号频率，测量不同频率输入的电压信号和输出电压信号的大小，降幅频特性数据填入（C）中。
5)根据表（C）所示的数据绘制幅频特性曲线，计算上限截止频率FH·下限截止频率FL和通频带B（B）幅频特性曲线数据五·注意事项七·幅频特性数据。
基于multisim三项整流
基于Matlab的三相桥式全控整流电路的仿真研究2020-06-11 07:53:33 黄江波来源:现代电子技术关键字：随着社会生产和科学技术的进展，整流电路在自动操纵系统、测量系统和发电机励磁系统等领域的应用日趋普遍。
经常使用的三相整流电路有三相桥式不可控整流电路、三相桥式半控整流电路和三相桥式全控整流电路，由于涉及到交流信号、直流信号和触发信号，同时包括晶闸管、、电感、电阻等多种元件，采纳常规电路分析方式显得相当繁琐，高压情形下实验也难顺利进行。
提供的可视化仿真工具Simtlink可直接成立电路仿真模型，随意改变仿真参数，而且当即可取得任意的仿真结果，直观性强，进一步省去了编程的步骤。
本文利用Simulink对三相桥式全控整流电路进行，对不同操纵角、桥故障情形下进行了仿真分析，既进一步加深了三相桥式全控整流电路的理论，同时也为现代电力电子实验教学奠定良好的实验基础。
1 电路的组成及工作特点三相桥式全控整流电路原理图如图1所示。
三相桥式全控整流电路是由三相半波可控整流电路演变而来的，它由三相半波共阴极接法(VT1，VT3，VT5)和三相半波共阳极接法(VT1，VT6，VT2)的串联组合。
其工作特点是任何时刻都有不同组别的两只晶闸管同时导通，组成电流通路，因此为保证电路启动或电流断续后能正常导通，必需对不同组别应到导通的一对晶闸管同时加触发脉冲，因此触发脉冲的宽度应大于π／3的宽脉冲。
宽脉冲触发要求触发功率大，易使脉冲变压器饱和，因此能够采纳脉冲列代替双窄脉冲；每隔π／3换相一次，换相进程在共阴极组和共阳极组连番进行，但只在同一组别中换相。
接线图中晶闸管的编号方式使每一个周期内6个管子的组合导通顺序是VT1-VT2-VT3-VT4-VT5-VT6；共阴极组T1，T3，T5的脉冲依次相差2π／3；同一相的上下两个桥臂，即VT1和VT4，VT3和VT6，VT5和VT2的脉冲相差π，给分析带来了方便；当α=O时，输出电压Ud一周期内的波形是6个线电压的包络线。

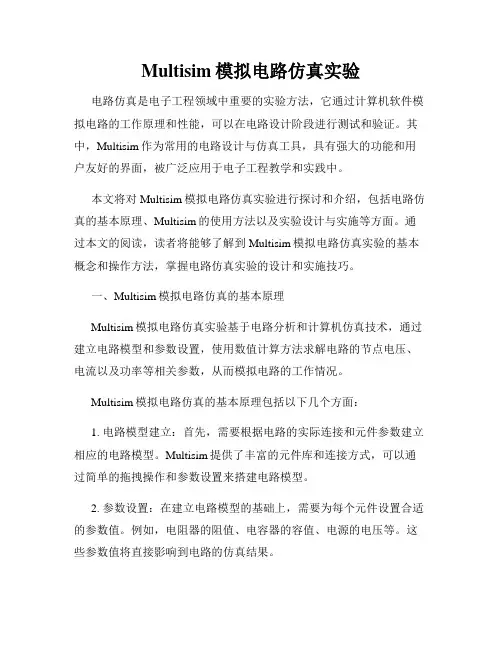

Multisim模拟电路仿真实验
Multisim模拟电路仿真实验电路仿真是电子工程领域中重要的实验方法，它通过计算机软件模拟电路的工作原理和性能，可以在电路设计阶段进行测试和验证。
其中，Multisim作为常用的电路设计与仿真工具，具有强大的功能和用户友好的界面，被广泛应用于电子工程教学和实践中。
本文将对Multisim模拟电路仿真实验进行探讨和介绍，包括电路仿真的基本原理、Multisim的使用方法以及实验设计与实施等方面。
通过本文的阅读，读者将能够了解到Multisim模拟电路仿真实验的基本概念和操作方法，掌握电路仿真实验的设计和实施技巧。
一、Multisim模拟电路仿真的基本原理Multisim模拟电路仿真实验基于电路分析和计算机仿真技术，通过建立电路模型和参数设置，使用数值计算方法求解电路的节点电压、电流以及功率等相关参数，从而模拟电路的工作情况。
Multisim模拟电路仿真的基本原理包括以下几个方面：1. 电路模型建立：首先，需要根据电路的实际连接和元件参数建立相应的电路模型。
Multisim提供了丰富的元件库和连接方式，可以通过简单的拖拽操作和参数设置来搭建电路模型。
2. 参数设置：在建立电路模型的基础上，需要为每个元件设置合适的参数值。
例如，电阻器的阻值、电容器的容值、电源的电压等。
这些参数值将直接影响到电路的仿真结果。
3. 仿真方法选择：Multisim提供了多种仿真方法，如直流分析、交流分析、暂态分析等。
根据不同的仿真目的和需求，选择适当的仿真方法来进行仿真计算。
4. 仿真结果分析：仿真计算完成后，Multisim会给出电路的仿真结果，包括节点电压、电流、功率等参数。
通过分析这些仿真结果，可以评估电路的性能和工作情况。
二、Multisim的使用方法Multisim作为一款功能强大的电路设计与仿真工具，具有直观的操作界面和丰富的功能模块，使得电路仿真实验变得简单而高效。
以下是Multisim的使用方法的基本流程：1. 新建电路文件：启动Multisim软件，点击“新建”按钮创建一个新的电路文件。
multisim仿真教程 三相桥式整流电路.ppt
（11.3.3）
余依次类推。在第（4）段时期内，整流管 VD3、VD4导通，电源b、a两相工作。在第（5） 段时期内，整流管VD4、VD5导通，电源c、a两 相工作。在第（6）段时期内，整流管VD5、VD6 导通，电源c、b两相工作，再下去又重复上述 过程。
总之，三相桥式整流电路中，整流管导 通的顺序是：
变压器a、c两相工作。这时a相电流为正，c 相电流为负。在负载上的电压为:
（11.3.2）
再经过60°，进入第（3）段时期。这时b相电 位最高，共阴极组在经过自然换相点时，导通 整流管VD3，电流即从a相换到b相，c相整流管 VD2因电位仍然最低而继续导通。此时变压器b、 c两相工作，在负载上的电压为:
multisim仿真教程三相桥式整流电路multisim桥式整流multisim桥式整流器三相桥式整流电路三相桥式整流电路图三相桥式整流电路计算三相桥式整流电路原理单相桥式整流电路仿真三相桥式整流电路设计电路仿真软件multisim
11.3 三相桥式整流电路
11.3.1 三相桥式整流电路工作原理
三相桥式整流电路是一组共阴极电路和 一组共阳极电路串联组成的，电路如图 11.3.1所示。图中VD1、VD3、VD5三个晶 闸管按共阴极连结，VD4、VD6、VD2则按 共阳极连结。此外，晶闸管VD1和VD4接a 相，VD3和VD6接b相，VD5和VD2接C相。
（11.3.1）
图11.3.2 三相桥式整流电路输入输出电压波形
经过60°后进入第（2）段时期。这时a相电 位仍然最高，整流管VD1继续导通，但是c相 电位却变成最低。当经过自然换相点时整流 管VD2导通，电流即从b相换到C相，VD6承受 反向电压而关断。这时电流由a相流出经VD1、 负载、VD2流回电源c相。
仿真实验五 三相电路的仿真实验 上海电力
实验五 三相电路的仿真实验一、 电路课程设计的目的（1）熟练掌握三相电路的特点以及电源和电压的三角形和星形变化之间的关系；（2）通过模拟实验验证二瓦特计法测量三相电路的有功功率，加深对于三项电路的理解和巩固如何测量三相电路的有功功率;（3）进一步强化学习Multisim 仿真软件的使用，锻炼自学能力，实践能力。
二、实验原理及实例 对称三相电路：由三相交流电源供电的电路。
简称三相电路。
3个频率相同、振幅相同、相位互差120°的正弦电压源所构成的三相电源供电并且负载也为对称三项负载的电路成为对称三相电路。
三相负载连接：星形连接时，线电流等于相电流，线电压是相电压的3倍，相位超前相电压︒30； 三角形连接时，线电压等于相电压，线电流是相电流的3倍，相位滞后相电流︒30。
二瓦特计法：在一个三相系统中,任何一相都可以成为另一相的参考点(或基准点)。
如果将三相中的某一相作为参考点，就可以用两只瓦特计测量整个三相系统的功率。
仿真实验原理电路：如右图，已知1W 的读数为219.915W,2W 的读数为308.065W,求电路中的有功功率。
理论计算过程：由题目及由图可知，错误！未找到引用源。
b I 作为基准点所在电流，为典型的二瓦特计法测功率，因为：W W W W 065.308,915.21921==则根据公式：980.527065.308915.21921=+=+=W W P 有功图5—1三、仿真设计步骤：1.根据要求设计电路；2.对设计出来的电路原理图进行理论分析和运算；3.对设计的电路用软件进行仿真模拟；4.观察仿真结果，与理论值进行比较；5.对结果进行分析，作出小结。
四、仿真实验电路及仿真结果1、两表法侧功率的仿真电路图如下所示：图5—2如图，功率表1,3为两表法测三相电路电功率，功率表2测对称三相电路中一相的功率；三个功率表的读数分别如下：图5—31）量表法测出该电路的有功功率：WW P 451.1294083.661368.633=+=有功2）由功率表2的测量结果可得，电路的有功功率： WW P 987.1293329.4313=⨯=有功3）实验结果与误差分析： 在这次模拟实验中，通过测量三相电路的有功功率，验证了两表法测功率的准确性，从数据上来看，存在着±0.01的误差，但考虑到在数据处理过程中，对P 存在着“四舍五入”的化简情况，而且误差在允许范围之内，所以依然可以验证出二瓦特计法侧功率的正确性。
multisim仿真实验
Multisim 电路仿真实验（适用于《电工技术》、《电工与电子技术1》课程）1 实验目的：熟悉电路仿真软件Multisim 的功能，掌握使用Multisim 进行输入电路、分析 电路和仪表测试的方法。
2 使用软件：NI Multisim student V12。
（其他版本的软件界面稍有不同）3 预习准备：提前安装软件熟悉其电路输入窗口和电路的编辑功能、考察其元件库中元件的分类方式、工具栏的定制方法、仪表的种类、电路的分析方法等；预习实验步骤，熟悉各部分电路。
4 熟悉软件功能 （1）了解窗口组成：主要组建包括:电路图编辑窗口、主菜单、元件库工具条、仪表工具条。
初步了解各部分的功能。
（2）初步定制：定制元件符号：Options|Global preferences ，选择Components 标签，将Symbol Standard 区域下的元件符号改为DIN 。
自己进一步熟悉全局定制Options|Global preferences 窗口中各标签中的定制功能。
（3）工具栏定制：选择：View|Toolbars ，从显示的菜单中可以选择显示或者隐藏某些工具栏。
通过显示隐藏各工具栏，体会其功能和工具栏的含义。
关注几个主要的工具栏：Standard （标准工具栏）、View （视图操作工具栏）、Main （主工具栏）、Components （元件工具栏）、Instruments （仪表工具栏）、Virtual （虚拟元件工具栏）、Simulation （仿真）、Simulation switch （仿真开关）。
（4）Multisim 中的元件分类元件分两类：实际元件（有模型可仿真，有封装可布线）、虚拟元件（有模型只能仿真、没有封装不能布线）。
另有一类只有封装没有模型的元件，只能布线不能仿真。
在本实验中只进行仿真，因此电源、电阻、电容、电感等使用虚拟元件，二极管、三极管、运放和其他集成电路使用实际元件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验六三相电路仿真实验
、实验目的
1、熟练运用MUltiSim正确连接电路，对不同联接情况进行仿真；
2、对称负载和非对称负载电压电流的测量，并能根据测量数据进行分析总结;
3、加深对三相四线制供电系统中性线作用的理解。
4、掌握示波器的连接及仿真使用方法。
5、进一步提高分析、判断和查找故障的能力。
二、实验仪器
1. PC机一台
2. MUItiSim软件开发系统一套
三、实验要求
1.绘制出三相交流电源的连接及波形观察
2 •学习示波器的使用及设置。
3•仿真分析三相电路的相关内容。
4 .掌握三瓦法测试及二瓦法测试方法四、原理与说明
1、负载应作星形联接时，三相负载的额定电压等于电源的相电压。
这种联接方式的特点是三相负载的末端连在一起，而始端分别接到电源的三根相线上。
2、负载应作三角形联接时，三相负载的额定电压等于电源的线电压。
这种联接方式的特点是三相负载的始端和末端依次联接，然后将三个联接点分别接至电源的三根相线上。
3、电流、电压的“线量”与“相量”关系
测量电流与电压的线量与相量关系，是在对称负载的条件下进行的。
画仿真图时要注
负载对称星形联接时，线量与相量的关系为：
(1) U L='3U P(2) I L=I P
负载对称三角形联接时，线量与相量的关系为:
（2）1 L = 3I P
(I) U L =U P
4、星形联接时中性线的作用
三相四线制负载对称时中性线上无电流，不对称时中性线上有电流。
中性线的作用是能将三相电源及负载变成三个独立回路，保证在负载不对称时仍能获得对称的相电压。
如果中性线断开，这时线电压仍然对称， 但每相负载原先所承受的对称相电压被破坏,
各相负载承受的相电压高低不一，有的可能会造成欠压，有的可能会过载。
五、实验内容及参考实验步骤 （一）、建立三相测试电路如下
三相电压相位差： φ =
（二）、三相对称星形负载的电压、电流测量
（1） 使用MUItiSim 软件绘制电路图1,图中相电压有效值为 220V 。
（2） 正确接入电压表和电流表， J1打开，J2、J3闭合，测量对称星形负载在三相四
线制（有中性线）时各线电压、相电压、相（线）电流和中性线电流、中性点位移电压。
记入表1中。
（3）打开开关J2,测量对称星形负载在三相三线制
（无中性线）时电压、相电压、相（线）
N'
1
J2
Key = B
Timebase ：
__________ /DIV
电流、中性线电流和中性点位移电压，记入表 1中。
（4根据测量数据分析三相对称星形负载联接时电压、电流“线量”与“相量”的
关系。
结论:
（三）、三相不对称星形负载的电压、电流测量
（1） 正确接入电压表和电流表， J1闭合，J2、J3闭合，测量不对称星形负载在三相 四线制（有中性线）时各线电压、相电压、相（线）电流和中性线电流、中性点位移电压。
记入表2中。
（2） 打开开关J2,
测量不对称星形负载在三相三线制（无中性线）时各线电压、相电 压、相（线）电流、中性线电流和中性点位移电压，记入表
2中。
（3）根据测量数据分析，说明三相负载不对称时中性线的主要作用，由此得出为什 么中性线不
允许加装熔断器的原因？
在负载不对称的时候依然获得的对称的相电压。
结论:
（四）、三相电路星形联结测试功率: 1画出如下图：
2 •接入功率表测出每相功率：
P A= ______________________ , P B= ______________________ , P C= _______________________
总功率 P 总= ____________ 。
3.在B 相接入电流表测出I B = ________________ ,计算总功率 P 总= _______________ 。
4 •测量相电压U A= _________________ ,线电压U AB = _____________ ,相电压和线电压关系： ______________ 。
5、利用上面电路图，建立二瓦法测试电路并验证总功率
二瓦法接入瓦特表，仿真测出每相功率：P I
= ___________ , P 2 = ____________ ,
总功率 P 总= ____________ 。
（五）、三相对称星形负载故障分析
（1） 三相对称星形负载，将 U 相断路，即J3打开，J1打开、J2闭合，测量四线制时 各线电压、相电压、相（线）电流和中性线电流、中性点位移电压。
记入表
3中。
（2） 上述负载中，打开开关 J2,测量三线制 U 相断路时各线电压、相电压、相（线） 电流和中性线电流、中性点位移电压，记入表
3中。
项目
线电压/V
相电压N
线电流/A I N N /
U N J 分类
U UV
U VW
L WU UJN
U V N
IJ WN I U
I V
I W
A
V
U 相
有中
性线
/
断路 无中
性线
/
120V_100W
X1
(3)思考：负载对称，星形联接，无中线，若有一相负载发生断路故障，对其余两相负载的影响如何？
测量时如产生微小的误差，这主要是软件本身的原因，这样小的误差对结果并无太大的影响。
六•实验报告要求
1.根据实际操作，详细写出实验步骤。
2 •打印并分析各仿真结果。
七.预习要求
1.预习教材中的相关内容。
2•阅读并熟悉本次实验的内容。
