带状泡沫镍项目生产原稿
带状泡沫镍项目生产
可行性报告
集团有限公司
二零零六年四月
第一章 产业化基础及分析
第一节 概 论
一、项目提出的背景和必要性
连续化带状泡镍是一种具有高孔隙率三维网状结构的用于高能充电电池正负极骨架的新型储能材料，用它作为镍一镉、镍一氢化物高能充电电池的基板，载人活物质后组成泡沫镍电极，能分别将电池容量在传统蓄电池的基础上提高50-80%，广泛适用于便携式移动通信、个人电脑、文字处理机、电动车辆等行业，特别是电动助力车和电动汽车产业的兴起，对它的需求将越来越大。
目前，国内尚无一个厂家规模化生产连续化带状泡镍，该产品的国内需求全部依赖进口。
为提高我国镍一镉、镍一氢电池的整体水平，带状泡镍产业化开发列入国家科技攻关计划（编号97-D101）“重中之重”。该产品的产业化规模化生产将极大地提高我国高能充电电池水平，并将有力地促进其相关产业的发展。
二、国内外技术发展现状和趋势
目前，满足国内高能充电电池生产所需的泡沫镍，主要是间隙式生产的块状泡沫镍。其主要的缺点是均一性差（单片内的不同部位及单片之间的厚度和重量差别大），不能连续涂板挂桨，废品率高，劳动强度大，生产效率低，极板增重均一性差，以此作基板的电极性能不一致，造成了电池的品质整体下降，能量密度小，性能不均匀。而现代电池业的发展恰恰需要有高的能量密度，严格的性能均一性，特别是组合电池和电池对其性能均匀性的要求更高。如6只单个电池串联而成的手提电话电池，只要1只性能较差，将大幅度降低其整体寿命，甚至会很被破坏。连续化带状泡镍从根本上解决了上述问题，由于生产的效率高、节约材料，可变成本下降。由于电池发展对其连续化带状泡镍从根本上解决上述问题，由于生产的连续性，并具有如下优势：A、产品均一性好，品质提高；B、自动化水平高、效率高、节约材料、可变成本下降。由于电池发展对其连续化带状泡镍需求的必然趋势，加上国家产业化政策的导向，目前国内对其研究开发的单位达十多家，其中部分已完成了中试阶段，进入了产业研究开发阶段。
目前国际市场上主要由美国Retec公司和日本住友、片山等少数几家公司占领，由于其开发费用高，产品生产难度大，具有一定垄断地位，其产品的销售利润高达40%以上，也正是因为象日本、美国等电池生产大国在带状泡镍等关键材料上开发早、起点高、技术已基本成熟，所生产的电池品质高，使得他们占领了世界绝大多数电池市场，并大大提高了其相关产业的发展。
第二节 产业化基础
一、 技术来源、技术先进性及成熟性
1、 技术来源：“集团有限公司”是香港一家专业投资高新产业技术以及专利的公司。带状泡镍项目已被该公司完全掌握，并且有相关的投资活动。经过多年的努力，该公司牵头组织此项目的评测，通过国家多项的技术鉴定。对该项目进行了产业化开发的完善和总结工作。
2、 技术先进性及成熟性：由于在整个开发过程中借鉴了国外成熟技术，并利用国内最新的传感控制技术，创新性的不断滚动、连续挤压装置技术，使得整个技术开发中的硬件部分具有国内领先水平，整个装备的稳定性、可靠性完全满足了产品产业规模生产的要求，在软件的研究开发上均采用了国内最新应用成果。由此生产的产品经检测，主要性能达到了国际同类产品先进水平，经多家应用厂家试用，完全满足其要求并完全可以取代进口。
二、 产业化前期工作和条件
1、 该项目作业国家科技攻关计划中首批完成的部分，已列入国家重大科技成果推广计划，享有国家对高新技术和产业倾斜政策上的支持。
2、 作为整项技术的主体全套设备的优化设计已完成，并经各专业制造厂家论证，全套设备均能国产化制造，保证满足使用要求。
3、 整项个技术软件部分经反复实施论证，其技术水平已达到国外同类技术的先进水平，按此生产出产品满足使用要求，达到国际先进水平。
4、 通过对该项目系统设计，一条生产线总的固定资产投入仅400万元左右，比其有同样效率的进口生产线低10倍，降低了投资者的风险，投资效率大大提高。
5、 所需原辅料90%可在国内采购，10%左右的国外进口部分也属常规材料，对该项目的动作也提供了极大的方便。
6、 该项目的动作由原项目开发的所有主要研制开发人员提供技术上的保证，并可对其进行不断的完善，力求以最小投入获取最大利益。
第三节 产业化带动性分析
一、 该产品的优势
目前国际上二次充电电池的市场，仍是以镍一镉、镍一氢化合物电池占主导地位，作为其关键材料的泡沫镍，将是必不可少的。如国内2001年度连续化带状泡沫镍用量近1200万/㎡，全部依赖进口，块状泡沫镍用量近1200万/㎡，由国内多个厂家提供，由此可分析出产业化生产该产品的优势。
1、 利用自有技术规模化生产的带状泡沫镍，在品质上与进口的相同，而价格低于进口的40%左右，在国内市场上毫无疑问具有巨大的价格优势。
2、 带状泡沫镍不可替代的优点必将取代块状泡沫镍，规模生产出带状泡沫镍，取代块状泡沫镍，也必将加速其市场的迅速扩大。
3、 随着带状泡沫镍的广泛应用，作为电池生产大国的我国电池品质也将提高一个层次，更有利于参与国际市场的竞争，相对应带状泡沫镍的市场也将不断扩大。
4、 随着高品质低成本带状泡沫镍材料的规模化生产，参与庞大的国际市场的竞争也是其必然趋势。 二、 带动的相关技术和环保产品
目前，我国年产自行车24000万辆，年产摩托车1800万辆，而介于自行车和摩托车之间的电动车不足12万辆，阻碍摩托车市场发展的主要原因是因为汽油燃烧后排放后的废气，严重污染环境，解决它的唯一途径是发展电动助力车。
电动助力车是介于自行车与摩托车之间的无污染、适用于工薪阶层和中老年人上下班和旅游等的环保便宜交通工具。目前，阻碍电动助力车发展的主要因素是电源，特别是绿色电源——镍氢电池，而阻碍镍氢电池产业化发展进程的关键材料之一就是正负极骨架材料——连续化带状泡沫镍。
据有关资料显示，发达国家电动助力车已发展到：整车增重小于5kg，一次充电不超过1小时（使用与充电一体化的便携式电池），可行驶50km，反复充电次数大于500次。据专家预测，我国5-10年之内将形成2000万辆/年的市场，并逐步取代自行车，为此上海市专门成立了电动车产业化开发中心。
制约镍氢电池产业化关键材料之一的连续化带状泡沫镍，其规模化开发生产，将大大缩短电动助力车的发展进程，如国际上正处于研制热潮的电动汽车达到实用化，带状泡沫镍自身的发展及对相关产业群的贡献将是无可限量。
第二章 市场预测分析
第一节 需求预测
一、 目前国内市场概况
据调查统计，2000年我国镍——镉电池年产量约7亿支，镍氢电池年产量约7。5亿支，其中采用泡沫镍作极板材料的约占60%（不包括国外在中国建厂企业），按每颗AA电池需泡沫镍0。007平方米，故理论计算01年度期国内企业用泡沫镍量为8。5亿支×60%×0。007㎡=298㎡。实际调查统计证明，01年度国内企业利用块状泡沫镍约1200万㎡，连续化带状泡沫镍约1100万㎡，总成交量约为12亿元人民币，连续化带状泡沫镍主要由美国Rdtec，日本住友、片山等几家供应，其平均单价为19美元/㎡，总成交量为21710万美元。
二、 国内市场预测
据国家的有关规划和市场资料显示，我国二次电池以每年10%速度递增，其增长期至少应有5年，到其高峰期2003年我国镍——镉、镍——氢化合物电池已达到14亿支左右，其泡沫镍的需求量应达到1500万㎡/年，届时，随着电池市场的规范化及电池高品质的需求，泡沫镍市场中绝大多数为带状泡沫镍占有，所估算其带状泡沫镍在5-10年，维持在1400-1450万㎡（尚不包括动力电源发展起来所增长部分的市场需求）。
01年度国内已运行的需使用带状泡沫镍的十条自动电池生产线，也由于需进口原材料的阻力，在计划中虽未按满负荷安排计划，但总计划约需用1120万㎡左右，惠州超霸工厂则进一步扩大了规模，全年计划用量安排在720万㎡左右，到06年度国内将有1240万㎡左右的带状泡沫镍市场，54000多万美元的交易总额，然而这一市场将全部由国外厂家占领。
三、 国际市场状态
国外发达国家的二次高能电池，无论从规模还是从品质上都远远高于我国，特别是日本，其镍——氢电池的产量仅三洋公司一家的月产量就高于我国全年的产量，其中最主要的原因就是他们采用大规模的自动化生产，在原材料上采用了适应于连续化生产的带状泡沫镍，也正因为采用带状泡沫镍作为原材料，使其电池品质较高，市场份额占有自然效大。据资料介绍，05年度国内镍氢电池总产量达125亿支，所耗带状泡沫镍高达11700万㎡，全球五家生产泡沫镍的工厂基本上都满负荷在运转。一般发达国家的电池生产企业都选择在较落后地区建立生产厂，如日本的企业大部分在东南亚地区建立电池生产厂，帮在东南亚一带形成了年吞吐带状泡沫镍达11300万㎡的市场。我国的台湾地区用量也达850万㎡。
另外，国际上在用镍——氢化合物电池作为动力电源的研究一方面，也取得了较大的进展，据最新资料介绍，一组汽车用动力电源已达到充一次电可行驶450km，反复充电次数达800次，充电时间缩短为1小时，这样，离实际应用阶段已经很近了，如一旦该项科技成果进入实际应用阶段，将是汽车行业产业化的革命，那么，作为动力电源，其主要原材料的带状泡沫镍的市场将极为广阔。 第二节 产品市场占有率分析
一、 市场产品使用现状
目前，国内市场状况表明，由于进口带状泡沫镍的成本较高及进口手续麻烦，其带状泡沫镍仅占泡沫镍用量的1/3，其中2/3尚被国产的低成本、低品质的块状泡沫镍占领，因而国内企业已拥有的十条使用带状泡沫镍的电池生产线。（全年需使用1200万㎡），还不能保证满负荷生产，这大大降低了其生产能力和使用效益，致使这些企业都只有在需要生产品质较高电池时才使用带状泡沫镍，而且绝大多数使用块状泡沫镍的厂家，也因为其带状泡沫镍货源，不能保证及成本太高，无法进行技术改造，以提高其产品产量及质量。另一方面国外供货厂家由于自身生产成本及追求一定利润的原因又不能针对中国市场的需求状况供应。国内这种市场状况呼唤，带状泡沫镍产品的国产化。
二、 国内市场产品占有率分析
终上所述，国内带状泡沫镍市场尚处于一个起步阶段，而促使其市场尽快成熟的先决条件就是该产品国产化。对此，我们按几个阶段驿该产品规模化生产后的国内市场占有率进行分析：
第一阶段，产品开发投入期：应在一年内形成年产120万㎡左右的生产能力，此时的产品投入市场应是给国内用户的一个试用阶段，目标是达到国内主要用户（包括惠州超霸公司）从生产能力和质量上得到认可，由于这是国内首批产品投入，各用户将会以积极的态度予以配合。
第二阶段，产品规模生产开发期：两年之内形成年产420万㎡的生产能力，此时国内各主要用户均已采用该产品，其市场占有率在40-50%左右，
梯度密度泡沫镍的制备工艺研究

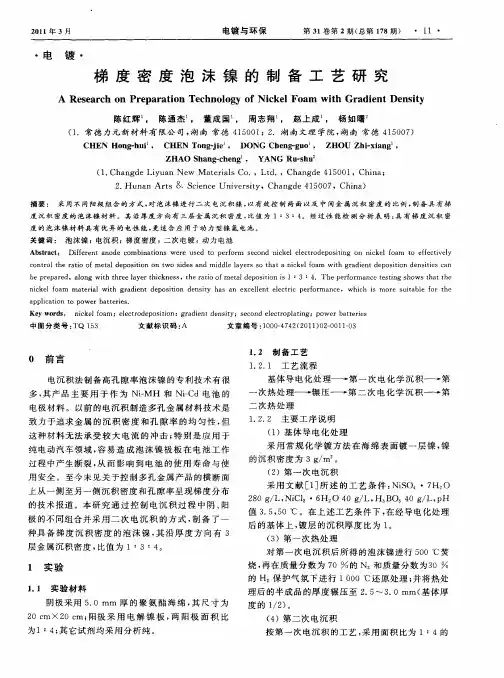

２０１１年３月 电镀与环保 第３１卷第２期（总第１７８期） ・ｌ１・
・电 镀・
梯度密度泡沫镍的制备工艺研究
Ａ Ｒｅｓｅａｒｃｈ ｏｎ Ｐｒｅｐａｒａｔｉｏｎ Ｔｅｃｈｎｏｌｏｇｙ ｏｆ Ｎｉｃｋｅｌ Ｆｏａｍ ｗｉｔｈ Ｇｒａｄｉｅｎｔ Ｄｅｎｓｉｔｙ
陈红辉 ， 陈通杰 ， 董成国 ， 周志翔 ， 赵上成 ， 杨如曙
（１．常德力元新材料有限公司，湖南常德４１５００１；２．湖南文理学院，湖南常德４１５００７）
ＣＨＥＮ Ｈｏｎｇ－ｈｕｉ ， ＣＨＥＮ Ｔｏｎｇｑｉｅ ， ＤｏＮＧ Ｃｈｅｎｇ－ｇｕｏ ， ＺＨｏＵ Ｚｈｉ—ｘｉａｎｇ ，
ＺＨＡＯ Ｓｈａｎｇ－ｃｈｅｎｇ ． ＹＡＮＧ Ｒｕ－ｓｈｕ
（１．Ｃｈａｎｇｄｅ Ｌｉｙｕａｎ Ｎｅｗ Ｍａｔｅｒｉａｌｓ Ｃｏ．，Ｌｔｄ．，Ｃｈａｎｇｄｅ ４１５００１，Ｃｈｉｎａ；
２．Ｈｕｎａｎ Ａｒｔｓ Ｓｃｉｅｎｃｅ Ｕｎｉｖｅｒｓｉｔｙ，Ｃｈａｎｇｄｅ ４１５００７，Ｃｈｉｎａ）
摘要： 采用不同阳极组合的方式，对泡沫镍进行二次电沉积镍，以有效控制两面以及中间金属沉积密度的比例，制备具有梯
度沉积密度的泡沫镍材料。其沿厚度方向有三层金属沉积密度，比值为１：３：４。经过性能检测分析表明：具有梯度沉积密
度的泡沫镍材料具有优异的电性能，更适合应用于动力型镍氢电池。
关键词：泡沫镍；电沉积；梯度密度；二次电镀；动力电池
Ａｂｓｔｒａｃｔ：Ｄｉｆｆｅｒｅｎｔ ａｎｏｄｅ ｃｏｍｂｉｎａｔｉｏｎｓ ｗｅｒｅ ｕｓｅｄ ｔｏ ｐｅｒｆｏｒｍ ｓｅｃｏｎｄ ｎｉｃｋｅｌ ｅｌｅｃｔｒｏｄｅｐｏｓｉｔｉｎｇ ｏｎ ｎｉｃｋｅｌ ｆｏａｍ ｔＯ ｅｆｆｅｃｔｉｖｅｌｙ
ｃｏｎｔｒｏｌ ｔｈｅ ｒａｔｉｏ ｏｆ ｍｅｔａｌ ｄｅｐｏｓｉｔｉｏｎ ｏｎ ｔｗｏ ｓｉｄｅｓ ａｎｄ ｍｉｄｄｌｅ ｌａｙｅｒｓ ＳＯ ｔｈａｔ ａ ｎｉｃｋｅｌ ｆｏａｍ ｗｉｔｈ ｇｒａｄｉｅｎｔ ｄｅｐｏｓｉｔｉｏｎ ｄｅｎｓｉｔｉｅｓ ｃａｎ
泡沫镍基底表面氢氧化镍电极材料
泡沫镍基底表面氢氧化镍电极材料
氢氧化镍是一种重要的电化学材料，具有良好的电化学性能和催化活性。将氢氧化镍沉积在泡沫镍基底表面可以形成氢氧化镍电极材料，这种材料常用于电解水制氢、电池、超级电容器等领域。氢氧化镍电极材料的制备方法多样，可以通过化学沉积、物理气相沉积、电化学沉积等方法制备，以获得不同形貌和性能的氢氧化镍电极材料。
在实际应用中，泡沫镍基底表面氢氧化镍电极材料的性能和稳定性对于电化学设备的性能至关重要。因此，研究人员通常会对氢氧化镍电极材料的制备工艺、结构特征、电化学性能等方面展开深入研究，以期获得更优秀的电化学性能。同时，还需要考虑材料的成本、可持续性等因素，以便在工业化生产中得到广泛应用。
总的来说，泡沫镍基底表面氢氧化镍电极材料在能源转化和储存领域具有重要的应用前景，相关研究对于推动清洁能源技术发展具有重要意义。
2023年泡沫镍行业市场调研报告
2023年泡沫镍行业市场调研报告
一、行业概述
泡沫镍是一种多孔性、轻质、高强度的材料，它具有优良的电导率、热导率和吸声性能，广泛应用于航空、航天、汽车、建筑、电子等领域。
泡沫镍的制造过程主要包括模板制备、电镀、模板烧蚀和镍泡沫分离。目前，国内泡沫镍的生产主要集中在江苏、上海、浙江、湖北、广东等地区。
二、市场规模
目前，泡沫镍市场规模较小，但随着行业的快速发展，市场规模有望不断扩大。根据数据显示，2015年国内泡沫镍出口数量为835吨，出口金额为135万美元，同比分别下降45.26%和32.73%。其中，主要出口国家为美国、加拿大、法国和德国等西方发达国家。
三、市场需求
1.电子领域
泡沫镍具有优良的吸波性能和电磁屏蔽性能，它可用于制造手机天线、电磁屏蔽膜、电磁波吸收材料等电子元器件。
2.汽车领域
泡沫镍可用于制造汽车减震器、隔音材料等部件，提高汽车行驶的稳定性和舒适性。
3.建筑领域 泡沫镍可用于制造隔热材料、吸音板等建筑材料，提高建筑物的热效率和噪音控制能力。
四、市场竞争
目前，国内泡沫镍生产企业数量较少，行业进入门槛较高，市场竞争比较激烈。国内泡沫镍市场主要由江苏金价泡沫材料有限公司、上海超声波材料有限公司、上海纳能光电材料科技有限公司等企业主导。
五、市场趋势
1.泡沫镍市场规模将逐步扩大，预计2022年市场规模将达到8.5亿美元左右。
2.技术进步将推动泡沫镍的应用领域不断拓展，未来将广泛应用于新能源汽车、航空航天、新型建材等领域。
3.市场竞争将逐步加剧，企业需加强技术研发和产品创新，以提高市场竞争力。
【CN110230072A】一种在泡沫镍上的NNiZnCuLDHrGO纳米片阵列材料的制备方法和应用
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日
(21)申请号 201910371766.3
(22)申请日 2019.05.06
(71)申请人 湖北大学地址 430062 湖北省武汉市武昌区友谊大道368号
(72)发明人 吴慧敏 胡圣男 王石泉 冯传启 张燕青
(74)专利代理机构 北京金智普华知识产权代理有限公司 11401代理人 杨采良
(51)Int.Cl.C25B 11/03(2006.01)C25B 11/06(2006.01)C25B 1/02(2006.01)
(54)发明名称一种在泡沫镍上的N-NiZnCu LDH/rGO纳米片阵列材料的制备方法和应用(57)摘要本发明通过水热和煅烧反应合成了一种生长在镍泡沫上低析氢电位的双功能催化剂N-NiZnCu LDH/rGO纳米片，并分析了该材料的形貌、结构和电化学性能。实验表明，阳极和阴极都使用泡沫镍上N-NiZnCu LDH/rGO的电解槽，在10mA·cm-2的电流密度下，UOR，AOR和HzOR的槽电压分别为1.305V，0.489V和0.010V，均比贵金属电解槽Pt/C||IrO2的电位低，并且在3000次循环后其电流密度基本保持不变，稳定性好。另外，对比一些近年的析氢材料的电位，相同电流密度下N-NiZnCu LDH/rGO的电位依然是很低的。因此，本发明的纳米片材料作为双功能催化剂具有
很大潜力。
权利要求书1页 说明书9页 附图10页CN 110230072 A2019.09.13
CN 110230072
A1.一种在泡沫镍上的N-NiZnCu LDH/rGO纳米片阵列材料的制备方法，其特征在于：包
括如下步骤：
(1)泡沫镍(NF)预处理
依次采用稀盐酸、丙酮、超纯水和乙醇将裁剪好的泡沫镍片进行超声清洗，真空干燥后
备用；
(2)泡沫镍上NiZnCu LDH/rGO纳米片阵列的合成
按配比将六水合氯化镍(NiCl2·6H2O)、氯化锌(ZnCl2)、二水合氯化铜(CuCl2·2H2O)和
泡沫镍冲压形状
- 1 - 泡沫镍冲压形状
泡沫镍冲压形状是指通过冲压工艺将泡沫镍材料加工成特定的形状。泡沫镍是一种具有高比表面积和多孔结构的材料，具有良好的电化学性能和催化性能，因此在能源储存、传感器和催化反应等领域有广泛的应用。冲压工艺是一种将板材加工成特定形状的方法，通过利用模具在压力下将材料冲裁成特定的形状。
泡沫镍冲压形状的加工过程需要注意以下几点：首先，选择合适的泡沫镍材料，因为泡沫镍的孔隙率和孔径大小对加工后的形状有很大的影响；其次，设计合理的模具结构，保证冲压能够准确地冲出所需的形状；最后，控制冲压过程中的压力和速度，避免过度变形和破裂。
泡沫镍冲压形状可以根据应用需求进行设计和制造，如制作电极、催化剂载体和气体过滤器等。通过冲压形状的加工，泡沫镍的性能可以得到进一步的提升，为其在各个领域的应用提供更多可能性。
团体标准《绿色设计产品评价技术规范 泡沫镍》-送审稿
ICS 77.160
H 01
团体标准
T/CNIA XXXXX—XXXX
绿色设计产品评价技术规范 泡沫镍
Technical specification for green-design product assessment—Nickel foam
（送审稿）
20XX - XX - XX发布 20XX - XX - XX实施
中国有色金属工业协会
中国有色金属学会 发布 T/CNIA XXXXX—XXXX
I 前 言
本文件按照GB/T 1.1-2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由工业和信息化部节能与综合利用司、中国有色金属工业协会提出。
本文件由全国有色金属标准化技术委员会（SAC/TC 243）归口。
本文件起草单位：常德力元新材料有限责任公司、先进储能材料国家工程研究中心有限责任公司、湖南科霸汽车动力电池有限责任公司、中南大学、湖南文理学院、湖南格瑞普新能源有限公司、内蒙古稀奥科镍氢动力电池有限公司、金川集团股份有限公司、湖北世丰汽车内饰有限公司。
本文件起草人：肖腾彬、肖进春、贾文杰、余兴华、钟建夫、周小平、蒋素斌、余琨、李建奇、黄小兵、王云波、刘建忠、董建军。 T/CNIA XXXXX—XXXX
2 绿色设计产品评价技术规范 泡沫镍
1 范围
本文件规定了泡沫镍的绿色设计产品的术语和定义、分类、评价要求、检验方法和指标计算方法、产品生命周期评价方法及评价报告编制方法、评价方法和流程。
本文件适用于泡沫镍的绿色设计产品评价。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 7119-2018 节水型企业评价导则
哈尔滨工业大学科技成果——泡沫金属材料制备技术
哈尔滨工业大学科技成果——泡沫金属材料制备技术
主要研究内容 研究的泡沫金属材料具有三维网状结构、比表面积大、孔隙率高、孔径小，包括泡沫镍、泡沫铁、泡沫铜等，是未来节能环保领域的基础功能材料。
技术指标 孔隙率：90-98%；孔径：300-1500微米；
技术水平 具有自主知识产权，形成了大规模生产成套技术，达到国际先进水平。授权发明专利：ZL03132622.6、ZL200410044096.8、ZL200810064548.7。
应用领域 用于电动汽车动力电池、催化载体、吸音材料、过滤器、散热装置等。
产业化前景 未来几十年，泡沫金属材料在电池行业、石油化工、建材、节能环保等领域应用前景广阔，每年有数十亿元的市场。
经济效益和社会效益
生产规模100万平方米/年，可实现利税2000-3000万元/年。
合作方式 技术转让。投资规模 5000万元人民币。
泡沫镍焚烧炉的设计和改进
87
泡沫镍焚烧炉的设计和改进
王钢成
（长沙力元新材料股份有限公司，湖南 长沙 410100）
摘 要：本文论述了泡沫镍的焚烧过程中造成产品质量缺陷的原因、早期焚烧炉存在的问题、关键部
位的设计和改进、以及改进后达到的效果。
关键词：泡沫镍；焚烧炉；内应力；裂纹；聚氨酯基材
1 前言
泡沫镍是近年来发展起来的一种镍氢电池材
料，其生产流程包括聚氨酯导电化、电沉积镍和烧
结热处理等三个主要工序。在生产过程中，电沉积
工序后的半成品是一种内含聚氨酯有机物基材的
海绵网孔状的纯镍金属，具有很大的内应力，性脆
且硬，必须经过烧结工序，将其内部的聚胺脂有机
物基材去除，并且进行高温热处理，把在高温下被
氧化的镍原子还原为金属镍，同时消除其内应力使
泡沫镍产品最终具有一定的柔韧性、抗拉强度和其
原有的金属光泽。
烧结线是泡沫镍生产中的主要设备之一，焚烧
炉又是烧结线中的关键设备。焚烧炉的性能优劣对
产品质量、产能、能耗以及环境保护影响重大。
2 设备组成及工艺参数对产品质量的影响
焚烧炉由炉体、烟窗、电加热器、传动装置等
组成。
早期的焚烧炉如图1所示：由炉体、加热装置、
风门等组成。
图1：早期的焚烧炉结构
焚烧过程的关键是控制好焚烧炉的温度和产
品走速，从理论上来说，温度高有利于有机物基材
的去除，使其燃烧得更充分更快；走速高，则可以
提高产能，降低产品成本。但是升温过急，会使产
品内部的内应力释放过快且不均匀，出现局部形
变，导致镍原子之间的结合力小于内应力，而使产
品出现裂纹；另外，温度过高，会使有机物的燃烧
过于猛烈，燃火中心和附近部位的泡沫镍温度急剧
升高，由于热胀冷缩的原理，这部分的泡沫镍体积
迅速膨胀，与邻近的泡沫镍相互产生挤压，从而使
产品出现拱状波纹，严重时拱形高度可达到炉口的
挡板，以致产出现擦伤，同时也进一步促使了裂纹
的扩大。可见，迅速升温对内应力的释放极为不利。
温度过低，则会导致焚烧不完全，产品会出现
局部炭黑和黄斑等缺陷，甚至会出现油块状污染，
高强度连续泡沫镍工艺规范
第２３卷第４期 ２００２年１２月 吉林工学院学报 ＪＯＵＲＮＡＬ ＯＦ ＪＩＬＩＮ ＩＮＳＴＩＴＵＴＥ ＯＦ ＴＥＣＨＮＯＬＯＧＹＶ０Ｉ．２３ Ｎｏ．４ Ｄｅｃ．２００２
文章编号：１００６—２，９３９（２００２）０４—００１３—０３
高强度连续泡沫镍工艺规范
贾慧庆 ， 吴 化 ， 赵健闯
（Ｉ．长春工业大学材料科学与工程学院，吉林长春１３０￣１２；２．长春工业大学工程训练中心。吉林长春 １３００１２）
摘要：通过研究龟沉积法制备连续泡沫镍工艺条件对抗拉强度的影响，选择出优化工艺参数，得到了微观
组织致密的电沉积层，制备出抗拉强度大于１５０ Ｎ／ｅｍ。的抗拉型连续泡沫镍。
关键词：电沉积；聚胺脂泡沫塑料；泡沫镍
中图分类号：ＴＱ１５３．１２ 文献标识码：Ａ
Ｏ 引 言
泡沫镍是一种新型的金属材料，作为泡沫金
属的一种，它具有泡沫金属的种种诱人特性。目
前泡沫镍已广泛应用于Ｎｉ－Ｃｄ，．Ｎｉ—Ｈ等高效电池
方面，但它的应用领域还在不断扩大。由于它的
质量轻、通透性好、能量吸收性强等诸多特点，在
石油、化工、冶金、建筑、军工、航空航天等领域的
应用前景也十分广阔［１］。
文中主要研究了电沉积法制备连续泡沫镍工
艺条件对产品抗拉强度的影响，最终确定了优化
的工艺参数，为实际生产做相应指导。
ｌ 试验部分
１．１试验材料与仪器设备
聚胺脂泡沫塑料（Ｅｌ本产）：厚度１．８ ｍｍ，孔
隙率＞９６ ，长度５０ １ＴＩ，宽度０．５ ｍ；导电胶，
Ｎｉ２ＳＯ４・６Ｈ２Ｏ，ＮｉＣＩ２・６Ｈ２Ｏ，Ｈ３ＢＯ３；添加剂
（自制）：０．１ ｇ／Ｌ，烘干箱，拉力仪，电沉积设备（竖
式）；扫描电镜，欧姆表。
１．２试验方法
制备步骤：聚胺脂泡沫塑料一前处理一预备
电沉积一加厚电沉积一烧结一成品；
使用扫描电镜观察泡沫镍的微观结构；
使用欧姆表测定浸胶、预备电沉积后间距
１ ｃｍ的表面阻值；
使用力学拉力仪测定泡沫镍的抗拉强度。 １．３性能检测
泡沫镍的制备方法及技术工艺分析
新材料与新技术New Material and New Technology化工设计通讯Chemical Engineering Design Communications第45卷第3期2019年3月
泡沫¥臬的制备方法及技术工艺分析
牲榕孑，划晴
(甘肃农业职业技术学院，甘肃兰州730000 )
摘 要：泡沫镰具有三维网状结构、孔隙率高、比表面积大、质量均匀等特点，是电池生产中的一项重要材料。因此，对 泡沫操的制备方式、技术工艺的相关内容展开了分析和阐述，目的就是保证相关产品的质量，实现良好的经济效益，促进其行 业发展的进程。关键词：泡沫镰；制备；经济效益
中图分类号：TM910.4 文献标志码：A 文章编号：1003-6490 (2019) 03-0068-01
Preparation of Nickel Foam and Analysis of its Technological Process
Zhang Rong-fang, L iu Jing
Abstract : Foam nickel mainly has three dimensional network structure, high porosity, large surface area and uniform quality. It has become an important material in battery production.In this paper, the preparation and technological process of foamed nickel are analyzed and expounded.The purpose is to ensure the quality of related products, achieve good economic benefits and promote the development of the industry.Key words : nickel foam ； preparation ； economic benefit
