提纯硫酸镍的新工艺_有机交换萃取法
表 1 特种行业所用硫酸镍的质量指标
化学试剂
电镀行业用
分析纯 20. 3～22. 4
0. 000 5 0. 000 5 0. 001 0. 002 0. 005 0. 002
0. 2 0. 1 0. 005
-
化学纯 20. 3～22. 4
0. 001 0. 001 0. 002 0. 005 0. 02 0. 01
摘 要 :详实地阐述了提纯硫酸镍的新工艺 ———有机交换萃取法的化学原理 、工艺流程 、各步工序操作方法及其注 意事项等 。新工艺具有显著的技术经济效益 。 关键词 :硫酸镍 ;提纯 ;新工艺 ;有机交换萃取法 中图分类号 : TQ426. 8 文献标识码 : A 文章编号 : 1006 - 2602 (2005) 05 - 0043 - 03
·44·
中 国 钼 业 2005年 10月
萃取法来提纯硫酸镍 。 我厂的生产实践证明 ,运用有机交换萃取法提
纯硫酸镍 ,精制品的收率可达 92%以上 ,且其质量 指标完全符合化学试剂级要求 。下面阐述有机交换 萃取法提纯硫酸镍的化学原理 、工艺流程和生产操 作方法 。
NEW TECHNOLO GY FO R PUR IFY ING N ICKEL SUL PHATE——— THE O RGAN IC EXCHANGE EXTRACT IO N M ETHOD Q IN Yu - nan
(Chengdu Huilong Chem ical Plant, Chengdu 610306, Sichuan, China) Abstract: The cheim cal reaction p rincip le, technological p rocess, operating methods of every step p rocedure and the attentions of new technology for purifying nickel sulphate—the organic exchange extraction m ethod, were detailedly describled in this paper. New technology has remarkable technical and econom ical benefit. Key words: nickel sup lhate; purifying; new technology; organic exchange extraction m ethod
相 = 1 ∶2) ,再加入 100 L 待萃取的原液 (有机相 ∶水
相 = 1 ∶1) 。开动搅拌器搅拌 15 m in,静置 2 h以上 ,
待分层后 ,仔细分离有机相并进行再生处理 。
由于 P - 204对 Fe3 +的吸附能力较强 ,因此当 P
- 204萃取 Fe3 +后 ,在稀 H2 SO4 溶液中几乎不被反 萃 。这时须用 6 mol/L 的 HC l并加温至 70 ℃进行
2 工艺流程
图 1 有机交换萃取法提纯硫酸镍的生产工艺流程图
3 生产操作方法
3. 1 粗硫酸镍的溶解及氧化 首先将粗硫酸镍溶于水中 ,使溶液含 N i2 +的量
达到 65～75 g /L ,鼓入空气氧化并搅拌 ,加热使溶液 达到 80～85℃ (氧化过程维持此温度 ) 。若不便于 取得压缩空气或想加快氧化过程 ,也可采用双氧水 进行氧化 ,其用量可由溶液中 Fe2 +的含量而定 。将 溶液中的 Fe2 + 全部氧化为 Fe3 + 的目的 ,是因为在采 用脂肪酸、环烷酸或 P - 204 (二乙基已基磷酸 )作萃 取铁的萃取剂时 , Fe2 +只有在接近中性的 pH 值时才 能被萃取至有机皂相中 ,但此时 N i2 +也将生成氢氧化 物沉淀析出 ,因而妨碍了铁与镍的交换萃取分离过 程 。然而 , Fe3 +在 pH 1. 5～2. 0时就能被萃入有机皂 中去 ,这时 N i2 +在溶液中呈离子形态 ,可保证交换萃 取分离过程的有效进行。加完氧化剂后 ,继续搅拌 , 并取样检验 Fe2 + 是否已完全氧化 ,并以此确定其操 作终点。料液经过滤后 ,即可进行萃取以除 Fe3 + 。 3. 2 镍皂的制备
6 [ RH ]有机相 +
第 29卷 第 5期 秦玉楠 :提纯硫酸镍的新工艺 ———有机交换萃取法
·45·
当选用 P - 204萃取除铁时 ,除严格控制 pH 值 为 1. 5～2. 0 外 ,因其在萃取过程中会产生聚合现 象 ,故需先加以适当稀释剂以提高萃取效果 。萃取 反应式如下 :
响到 Cu2 + 的萃取率 。在 pH < 5. 0 的条件下 , N 510对 N i2 +基本上不会萃取 。只是在连续萃取操作 时 ,当 pH 在 4. 0左右时对 Zn2 +才有一定的萃取率 。 3. 5 萃取除锌
用 P - 204萃取除 Zn2 +的效果很好 。用其 20% 含量的煤油溶液进行萃取时 ,随着萃取过程的进行 , 体系的酸度逐渐增大 。一般萃取除 Cu2 + 后 , 调节 pH至 4. 5 左右开始萃取除 Zn2 + 。当 pH 保持 2. 5 以上时能把 Zn2 +降低至 0. 002 g /L 以下 ,符合硫酸 镍溶液的 提纯 要求 。 Zn2 + 的 反 萃 取 可 用 6 mol/L H2 SO4 溶液进行 ,其再生效果令人满意 。 3. 6 去除有机杂质
O
3 ( C8 H17 O2 ) 2 P
+ Fe3 +
OH
O
( C8 H17 O2 ) 2 P
+ Fe + 3H +
O
3
萃取操作的方法是在容积 300 L 的萃取器内 ,
放入 100 L 有机相 ( P - 204 ∶分子筛脱蜡油或碘化煤
油 = 1 ∶2) ,再加入 100 L 待萃取的原液 (有机相 ∶水
1 化学原理
湿法冶金的技术实践 表明 , 金属 离子 从水 相 (金属离子系以无机盐形态 ,例如氯化物或硫酸盐 ) 转入有机相 ( C7 ～C9 馏份的脂肪酸 皂 ) 的 能力 的 “排列顺序 ”基本上与按金属离子氢氧化物的沉淀 pH值上 升 的“排 列 顺 序 ”一 致 。例 如 : H + 、Sn2 + 、 B i3 + 、Fe3 + 、Pb2 + 、A l3 + 、Cu2 + 、Cd2 + 、Zn2 + 、N i2 + 、 Co2 + 、M n2 + 、M g2 + 、Na + 。在上列顺序中 , 每一个以 无机酸盐形态存在于水相中的 、位于前面的金属离 子 ,都可以从有机相 (皂 )中“置换 ”出所有位于其后 面的金属离子 ,其本身则呈皂态转入有机相中 [ 1 ] 。 因此 ,可以用位于后面的金属离子的有机皂去把位 于其前面的 、以无机酸盐形态存在于水溶液中的金 属离子萃入皂相中 。这时 ,形成原有机皂的金属离 子则转入水相中 。这就是运用有机交换萃取法提纯 硫酸镍的化学原理 。
由于上述各步去除杂质的工序均要使用有机相 原料 ,这就使萃取处理后的硫酸镍溶液中残留有有 机杂质 ,必须除去 。通常采取以下两种方法 ,一种是 用“化学纯 ”规格的粉状活性碳处理后 ,精细过滤 ; 另一种是用仲辛醇进行萃取性洗涤 ,用仲辛醇把溶 液中所残留的有机杂质洗净 ,效果较佳 。使用过的 仲辛醇要定期更换 ,集中进行回收处理 。 3. 7 后处理工序
脂肪酸镍皂萃取除 Cu2 + 时的 pH 值在 3. 0 ～ 415范围内 。环烷酸镍皂萃取除 Cu2 + ,从 pH 2. 8到 pH 4. 2之间 ,其交换萃取率可达 95%。由于 N i2 +将 在 pH 5. 0时开始被萃取 ,因此萃取体系的 pH 值必 须加以精细控制 。
N - 510萃取除 Cu2 +的效果较为理想 ,但在 pH 3. 0 以下时 , Cu2 + 的被萃取量会显著下降 。由于在 萃取过程中会产生 H + ,致使溶液的 pH 值下降而影
0. 2 0. 5 0. 02
-
优良级 21. 6～22. 3
0. 002 0. 001 0. 002 0. 005 0. 01
0. 05 -
一级 21. 6～22. 3
0. 002 0. 003 0. 003 0. 005 0. 02
0. 05 -
二级
20. 8 0. 002 0. 003 0. 003 0. 005 0. 02
收稿日期 : 2004 - 09 - 01 作者简介 :秦玉楠 ,男 ,民建成员 ,中国化工学会理事 ,精细化工专业
委员会委员 ,《中国钼业 》编委 ,研究员级高工 ,成都慧龙 化工 总 厂 专 家 工 作 组 组 长 (总 工 程 师 ) 。电 话 ( 028 ) 87441935。
形成的氢氧化物沉淀的表面活性吸附除去砷 、锑 ,再 用纯净镍粉置换除去重金属 ,最后还须通 H2 S去掉 锌杂质等 。此法劳动强度大 ,硫化氢污染环境 ,同时 会由于所产生的氢氧化物及硫化物沉淀带走部分 N i2 + ,从而影响提纯的收率 ,一般仅能达到 85%左 右 。鉴于此 ,国内外一些厂家已逐步采用有机交换
第 29卷 第 5期 2005年 10月
中 国 钼 业
CH INA MOLYBDENUM INDUSTRY
Vol. 29 No. 5 O c tobe r 2005
提纯硫酸镍的新工艺 ———有机交换萃取法
秦玉楠
(成都慧龙化工总厂专家工作组 ,四川 成都 610306)
除铁所用的有机萃取剂有脂肪酸 ( C7 ～C9 ) 、环 烷酸 (主 要 是 五 碳 还 烷 烃 的 羟 基 衍 生 物 和 P 204[ 2 ] 。

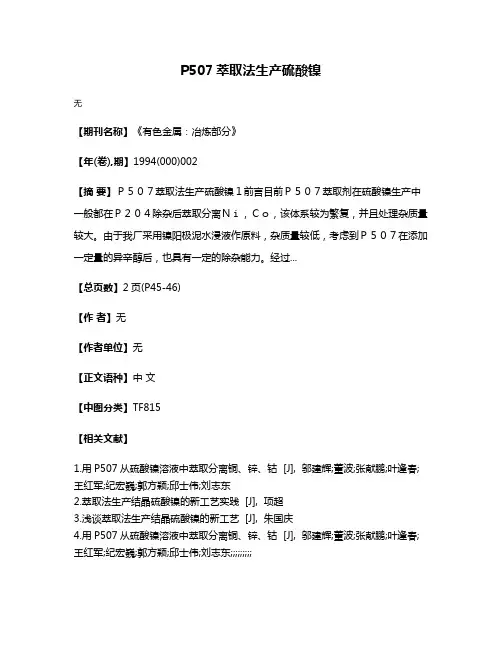

P507萃取法生产硫酸镍
P507萃取法生产硫酸镍
无
【期刊名称】《有色金属：冶炼部分》
【年(卷),期】1994(000)002
【摘要】Ｐ５０７萃取法生产硫酸镍１前言目前Ｐ５０７萃取剂在硫酸镍生产中一般都在Ｐ２０４除杂后萃取分离Ｎｉ，Ｃｏ，该体系较为繁复，并且处理杂质量较大。
由于我厂采用镍阳极泥水浸液作原料，杂质量较低，考虑到Ｐ５０７在添加一定量的异辛醇后，也具有一定的除杂能力。
经过...
【总页数】2页(P45-46)
【作者】无
【作者单位】无
【正文语种】中文
【中图分类】TF815
【相关文献】
1.用P507从硫酸镍溶液中萃取分离铜、锌、钴 [J], 邬建辉;董波;张献鹏;叶逢春;王红军;纪宏巍;郭方颖;邱士伟;刘志东
2.萃取法生产结晶硫酸镍的新工艺实践 [J], 项超
3.浅谈萃取法生产结晶硫酸镍的新工艺 [J], 朱国庆
4.用P507从硫酸镍溶液中萃取分离铜、锌、钴 [J], 邬建辉;董波;张献鹏;叶逢春;王红军;纪宏巍;郭方颖;邱士伟;刘志东;;;;;;;;;
5.用新癸酸萃取剂从P507萃余液中提纯浓缩制备电池级硫酸镍 [J], 谢小凯;游称斌;谢明伟
因版权原因，仅展示原文概要，查看原文内容请购买。

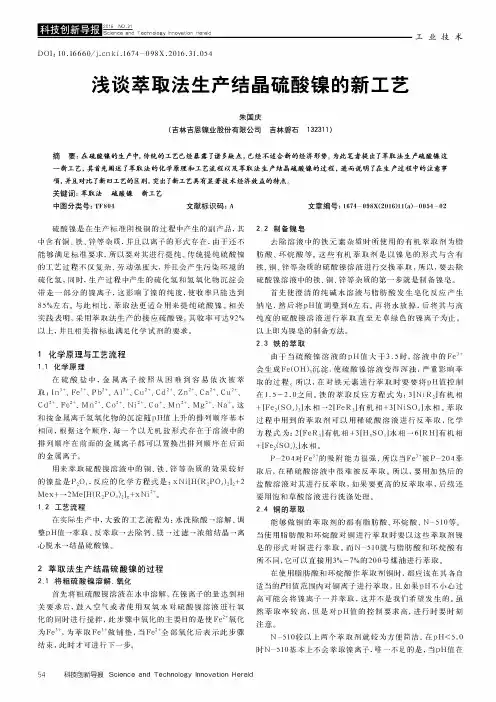

浅谈萃取法生产结晶硫酸镍的新工艺
科技创新导报2016 NO.31Science and Technology Innovation HeraldDOI： 10.16660/j.c n k i.1674-098X.2016.31.054工业技术浅谈萃取法生产结晶硫酸镍的新工艺朱国庆(吉林吉恩镍业股份有限公司吉林磐石132311)摘要：在硫酸镍的生产中，传统的工艺已经暴露了诸多缺点，已经不适合新的经济形势。
为此笔者提出了苹取法生产硫酸镍这一新工艺，其首先阐述了苹取法的化学原理和工艺流程以及苹取法生产结晶硫酸镍的过程，进而说明了在生产过程中的注意事项，并且对比了新旧工艺的区别，突出了新工艺具有显著技术经济效益的特点。
关键词：苹取法硫酸镍新工艺中图分类号：TF804 文献标识码：A硫酸镍是在生产标准阴极铜的过程中产生的副产品，其 中含有铜、铁、锌等杂质，并且以离子的形式存在，由于还不 能够满足标准要求，所以要对其进行提纯。
传统提纯硫酸镍的工艺过程不仅复杂、劳动强度大，并且会产生污染环境的硫化氢，同时，生产过程中产生的硫化氢和氢氧化物沉淀会带走一部分的镍离子，这影响了镍的纯度，使收率只能达到85%左右。
与此相比，萃取法更适合用来提纯硫酸镍。
相关 实践表明，采用萃取法生产的接应硫酸镍，其收率可达92%以上，并且相关指标也满足化学试剂的要求。
1化学原理与工艺流程1.1化学原理在硫酸盐中，金属离子按照从困难到容易依次被萃取：In3+、Fe3+、P b2+、A l3+、Cu2+、C d2+、Z n2+、C a2+、C u2+、C d2+、Fe2+、M n2+、Co2+、N i2+、C o+、M n2+、M g2+、N a+。
这 和按金属离子氢氧化物的沉淀随pH值上升的排列顺序基本相同，根据这个顺序，每一个以无机盐形式存在于溶液中的排列顺序在前面的金属离子都可以置换出排列顺序在后面的金属离子。
用来萃取硫酸镍溶液中的铜、铁、锌等杂质的效果较好的镍盐是P2O4,反应的化学方程式是：x N i[H(R2P〇4)2]2+2 M e x+—2M e旧(R2PO4)2]x+x N i2+。
提纯硫酸镍的新工艺_有机交换萃取法
中 国 钼 业
CH INA MOLYBDENUM INDUSTRY
Vol. 29 No. 5 O c tobe r 2005
提纯硫酸镍的新工艺 ———有机交换萃取法
秦玉楠
(成都慧龙化工总厂专家工作组 ,四川 成都 610306)
摘 要 :详实地阐述了提纯硫酸镍的新工艺 ———有机交换萃取法的化学原理 、工艺流程 、各步工序操作方法及其注 意事项等 。新工艺具有显著的技术经济效益 。 关键词 :硫酸镍 ;提纯 ;新工艺 ;有机交换萃取法 中图分类号 : TQ426. 8 文献标识码 : A 文章编号 : 1006 - 2602 (2005) 05 - 0043 - 03
6 [ RH ]有机相 +
第 29卷 第 5期 秦玉楠 :提纯硫酸镍的新工艺 ———有机交换萃取法
·45·
当选用 P - 204萃取除铁时 ,除严格控制 pH 值 为 1. 5～2. 0 外 ,因其在萃取过程中会产生聚合现 象 ,故需先加以适当稀释剂以提高萃取效果 。萃取 反应式如下 :
粗硫酸镍中含有铁 、砷 、锑 、铜 、铅 、锌以及游离 硫酸等杂质 ,不符合特种行业的使用要求 。为了使
其达到有关的质量标准 (见表 1 ) ,必须进行提纯精 制。
项目
含量 (N i) ≥ 铁 ( Fe) ≤ 重金属 ( Pb) ≤
(Cu) ≤ 锌 ( Zn) ≤ 硝酸盐 (NO3 - ) ≤ 氯化物 ( Cl - ) ≤ 钴 (Co) ≤ 碱金属及碱土金属 ≤ 水不溶物 ≤ 镁 (Mg) ≤ 钙 (Ca) ≤ 氨沉淀物 ≤
2 工艺流程
图 1 有机交换萃取法提纯硫酸镍的生产工艺流程图
3 生产操作方法
3. 1 粗硫酸镍的溶解及氧化 首先将粗硫酸镍溶于水中 ,使溶液含 N i2 +的量

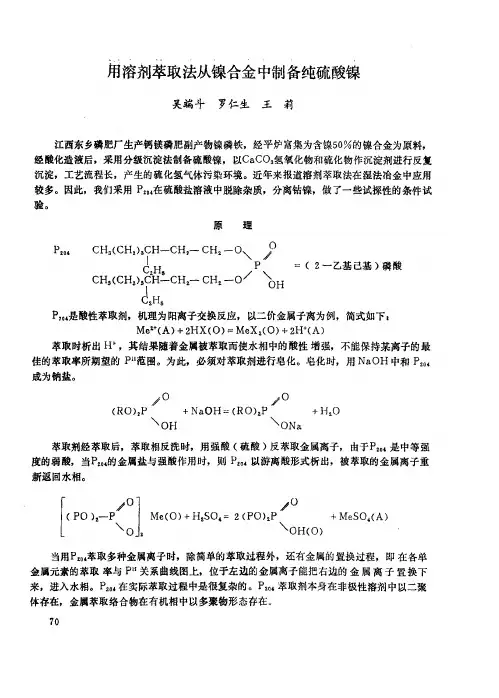

用溶剂萃取法从镍合金中制备纯硫酸镍
u “小
4 ℃ 萃取 4 级其 它条件 同 上 ) 由曲线可看 出 2 C
。卜
P ’对金 0 2 属的萃取 次序为 F
, Zn
、 Cu
+ Z
,
,
N i卜
。
料液 中五价磷不被萃 取
。
( 见 图三 )
卜
弓
跳
,
’` 于
杏
` 姑
é 抖 任 错 伙 粉
.
,
勺 砂 j 树 外 针 龟 |; | 啊 浒 滩 拼
!
(
2
一 乙 基 己基
)
磷酸
C H (C H ) C H一 C H 一 C H
。
s
:
:
:
C: H P , 。` 是酸性萃 取剂
,
。
机理为 阳离 子交换 反 应
M e: ( A )
+
,
以二价 金 属子离为 例
Z H+ ( A )
,
,
简式如下
:
+
ZH X
(O )
=
Me X : ( O ) +
萃取时析 出 成为钠盐
1 02
{
体积 %
15 2 00
。
F
}
e
x
10
,
4 22
。
5
6
0 843
。
}
15 15
四 六
2 4石
2
。
。
4 98
4
。
。
5
3 04
。
。
1
。
18
2
。
2
2
。
从矿渣中回收硫酸镍的工艺流程
一、概述矿渣是矿石熔炼后所产生的固体废弃物，其中含有大量的有价金属资源，例如硫酸镍。
随着对资源的需求越来越大，矿渣的回收利用成为了研究的热点之一。
硫酸镍是一种重要的工业原料，广泛用于镍锂电池、不锈钢制造等领域。
开发一种高效的从矿渣中回收硫酸镍的工艺流程具有重要的意义。
二、硫酸镍的提取方法1. 鲜酸法：通过将矿渣与稀硫酸进行反应，以提取其中的硫酸镍。
2. 细菌浸出法：利用硫氧化细菌或厌氧细菌将硫酸镍从矿渣中浸出。
3. 高温还原法：通过高温反应将硫酸镍还原成镍粉或镍盐。
三、从矿渣中回收硫酸镍的工艺流程1. 研磨：将矿渣进行研磨，使其颗粒大小适中，便于后续工艺处理。
2. 酸浸：将研磨后的矿渣与稀硫酸进行浸出反应，将其中的硫酸镍溶解出来。
3. 过滤：通过过滤将浸出液中的固体杂质和矿渣残渣分离出来，得到含有硫酸镍的溶液。
4. 盐析：向含有硫酸镍的溶液中加入氯化钠等盐类，使得硫酸镍分解成沉淀物，通过过滤将沉淀物分离出来。
5. 钴铁分离：利用萃取法或其他化学方法将硫酸镍与硫酸钴、硫酸铁等其它金属分离开来。
6. 电积镍：利用电解方法将得到的纯硫酸镍溶液中的镍沉积成金属粉末或片状产物。
四、现有工艺流程存在的问题与展望1. 现有工艺流程中对矿渣的研磨工艺较为复杂，需要多级破碎和研磨设备，增加了生产成本。
2. 盐析工艺中，盐类的种类和用量对反应的效果有很大影响，需要进一步优化。
3. 钴铁分离工艺对设备和操作要求较高，存在一定的技术难度。
未来，可以通过改进和优化传统的硫酸镍回收工艺，开发具有更高效率、更低成本、更环保的新工艺。
可以结合现代化分析技术和自动化控制手段，实现全流程的自动化管理，提高生产效率，减少人力成本。
五、结论从矿渣中回收硫酸镍的工艺流程经过多年的研究和积累，已经相对成熟，并已在一些工业生产中得到应用。
随着对资源的需求不断增长，硫酸镍的回收利用将继续引起人们的关注。
今后，我们需要进一步深入研究工艺流程的改进和优化，从而实现更加高效、节能、环保的硫酸镍回收工艺，为资源的可持续利用做出贡献。
硫酸镍的萃取工艺
硫酸镍的萃取工艺嘿，朋友！咱今天来聊聊硫酸镍的萃取工艺。
硫酸镍这玩意儿，在不少工业领域那可是相当重要的角色。
就好比一场精彩的戏剧，硫酸镍的萃取工艺就是那幕后的导演，决定着整个剧情的走向和精彩程度。
你知道吗？这萃取工艺就像是在一堆杂乱的豆子里挑出饱满的那几颗。
要做到精准、高效，可不容易。
首先得有合适的萃取剂，这就好比是给挑豆子的人准备了一把趁手的工具。
要是工具不给力，那可就麻烦大啦！比如说，用了不合适的萃取剂，就好像拿着小勺子去挖大坑，费力不讨好。
然后呢，萃取的条件也很关键。
温度、酸碱度、搅拌速度等等，这些因素就像是一场舞蹈的节奏和步伐。
温度太高或太低，就像跳舞时快了或慢了一拍，效果都不好。
酸碱度没控制好，那就是舞步乱了套，整个萃取过程都会受到影响。
搅拌速度不合适？这就好比跳舞时动作不协调，能顺利完成才怪呢！还有哦，设备的选择也不能马虎。
优质的设备就如同舞者身上精致的舞衣，能让表演更加出色。
如果设备老旧、性能差，那可就像穿着破破烂烂的衣服上台，能有好效果吗？在实际操作中，工作人员得像经验丰富的大厨，对每一个环节都了如指掌。
稍微有一点疏忽，这萃取出来的硫酸镍质量可能就不达标啦。
比如说，要是在控制温度的时候开了小差，那不是把一锅好汤给煮坏了？总之，硫酸镍的萃取工艺是个精细活，需要多方面的配合和精准的控制。
只有这样，才能得到高品质的硫酸镍，为工业生产添砖加瓦。
这就像建造一座高楼大厦，每一块砖、每一根钢筋都要恰到好处，才能让大厦坚固又美观。
你说是不是这个理儿？。
硫酸镍萃取工业流程
硫酸镍萃取工业流程英文回答：The nickel extraction process in the sulfuric acid industry involves several steps. Firstly, the nickel ore is crushed and ground into a fine powder. Then, it is mixedwith water to create a slurry. The slurry is then heatedand treated with sulfuric acid to dissolve the nickel compounds present in the ore.After the dissolution process, impurities and unwanted elements are removed through various separation techniques such as filtration or precipitation. This step is crucialto obtain a pure nickel solution.Next, the purified nickel solution undergoes a seriesof chemical reactions to extract the nickel. One common method is solvent extraction, where an organic solvent is used to selectively extract the nickel from the solution. The solvent is then separated from the nickel-rich solution.The nickel-rich solution obtained from the solvent extraction is further treated to recover the nickel metal. This is typically done through electrolysis, where an electric current is passed through the solution to deposit the nickel onto a cathode.Finally, the deposited nickel is further processed to obtain the desired nickel product, which can be in the form of nickel cathodes, powders, or other nickel compounds.中文回答：硫酸镍萃取工业流程涉及几个步骤。
一种提纯硫酸镍的方法[发明专利]
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202011380848.3(22)申请日 2020.11.30(71)申请人 北京博萃循环科技有限公司地址 100190 北京市海淀区中科科仪大厦3号楼104室(72)发明人 王雪 (74)专利代理机构 北京品源专利代理有限公司11332代理人 巩克栋(51)Int.Cl.C01G 53/10(2006.01)B01D 11/04(2006.01)(54)发明名称一种提纯硫酸镍的方法(57)摘要本发明提供了一种提纯硫酸镍的方法，所述方法包括以下步骤：(1)调节料液pH后使用萃取剂A对料液进行萃取除杂处理得到萃余水相1和负载有机相1；(2)使用萃取剂B对萃余水相1进行萃取分离处理，得到负载有机相2和萃余水相2；(3)对负载有机相2进行洗涤及反萃，得到电池级硫酸镍溶液。
本发明通过采用特定结构的羧酸类萃取剂作为萃取剂A对粗制硫酸镍料液进行提纯操作，所得到的硫酸镍可以达到电池级要求，且镍回收率>97％，相较于传统工艺，本发明所述方法消除了除因萃取Ca、Mg导致的酸碱消耗，降低了运行成本，减少环境污染。
权利要求书3页 说明书7页 附图1页CN 112320860 A 2021.02.05C N 112320860A1.一种提纯硫酸镍的方法，其特征在于，所述方法包括以下步骤：(1)调节料液pH后使用萃取剂A对料液进行萃取除杂处理，得到萃余水相1和负载有机相1；(2)使用萃取剂B对萃余水相1进行萃取分离处理，得到负载有机相2和萃余水相2；(3)对负载有机相2进行洗涤及反萃，得到电池级硫酸镍溶液；所述萃取剂A的结构通式如式I所示：其中，R1和R2独立地为C3～C12直链或支链烷基。
2.如权利要求1所述的方法，其特征在于，步骤(1)所述料液为粗制硫酸镍经过加碱沉淀过滤再经酸浸制得。
3.如权利要求1或2所述的方法，其特征在于，步骤(1)所述萃取除杂处理为多级逆流萃取；优选地，所述多级逆流萃取级数为5～18级。
从硫酸镍溶液中去除微量有机物
从硫酸镍溶液中去除微量有机物
佚名
【期刊名称】《有色冶金节能》
【年(卷),期】2005(022)002
【摘要】一种从硫酸镍溶液中去除微量有机物的方法，其特征在于采用磺化煤油作萃取剂，将硫酸镍溶液中的有机相萃取离去除。
本发明的方法采用萃取工艺，将硫酸镍溶液中少量的有机物，通过净置分离、萃取、过滤及吸附方法，分别将其中的漂浮油、分散油及溶解油除去，有机物的含量从70～80ppm，降至2～3ppm 以下。
【总页数】1页(P56)
【正文语种】中文
【中图分类】TF815.032
【相关文献】
1.螯合树脂去除过氧化氢溶液中的微量金属离子的研究 [J], 栾国颜;高维平;姚平经
2.硫酸镍溶液产品中11种微量元素ICP-OES同时测定 [J], 张雷;周永生
3.丙烯腈及含丙烯腈溶液中微量水分去除方法的选择 [J], 刘伟; 周景龙
4.溶剂萃取法准确测定硫酸镍溶液中的微量硅 [J], 魏代成;杨明德;党杰;张建安;吴玉龙
5.一种从硫酸镍溶液中去除微量有机物的方法 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
