VSI新型制砂机

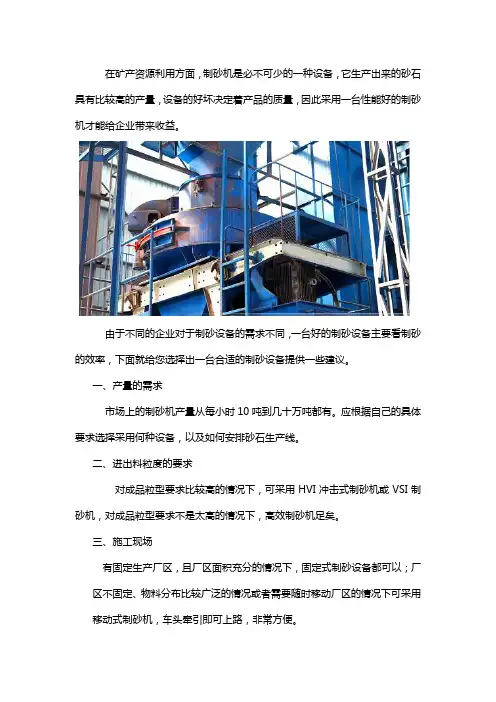

哪种制砂机比较先进
在矿产资源利用方面，制砂机是必不可少的一种设备，它生产出来的砂石具有比较高的产量，设备的好坏决定着产品的质量，因此采用一台性能好的制砂机才能给企业带来收益。
由于不同的企业对于制砂设备的需求不同，一台好的制砂设备主要看制砂的效率，下面就给您选择出一台合适的制砂设备提供一些建议。
一、产量的需求市场上的制砂机产量从每小时10吨到几十万吨都有。
应根据自己的具体要求选择采用何种设备，以及如何安排砂石生产线。
二、进出料粒度的要求对成品粒型要求比较高的情况下，可采用HVI冲击式制砂机或VSI制砂机，对成品粒型要求不是太高的情况下，高效制砂机足矣。
三、施工现场有固定生产厂区，且厂区面积充分的情况下，固定式制砂设备都可以；厂区不固定、物料分布比较广泛的情况或者需要随时移动厂区的情况下可采用移动式制砂机，车头牵引即可上路，非常方便。
四、根据物料的大小硬度比较高的物料（如河卵石、花岗岩等）可采用HVI冲击式制砂机和VSI 制砂机；硬度中等或比较低的物料（如石灰石、青石等）可采用高效细碎机处理即可；我们知道市场上有一些比较好的制砂设备，下面对于这些比较常见的制砂设备分别介绍一下：（一）HVI冲击式制砂机是目前新一代制砂机，采用“石打石”与“石打铁”相结合的工作原理，从而达到石料的整形、制砂的目的，全新设计的组合式抛料头，设备运行过程中出现磨损等情况时，只需更换磨损部分，无需整体更换，减少设备运行维护成本。
设备产量设计在每小时70-585吨，适合大众用户的产量需求。
（二）VSI制砂机采用“石打铁”的工作原理，深腔行设计，具有制砂率高、绿色制砂、出料均匀等优势，性价比非常高，产量设计时产60-520吨。
（三）移动式制砂机是近几年非常火的制砂型号之一，整机包含给料、制砂、筛分、输送四大系统，自成一条生产线，占地面积小，转场自由灵活，智能化操作工艺带给您全新制砂体验，产量设计时产40-500吨。
对于那种制砂设备比较好并没有十分确切的答案，建议广大生产企业在挑选设备时从多方面去考虑，符合自己需求的就是好的。
冲击式制砂机的产能和电耗分析
冲击式制砂机的产能和电耗分析很多用户在采购制砂机的时候，对于制砂机的成品产量无法把握，对于冲击式制砂机的功率和产能也没有足够的认识。
在一些制砂机业务人员非专业的讲解之下，对制砂机的产能和功耗理解更为迷惑。
本文由专业技术人员撰写，从能量转化的角度，专业的分析立轴冲击式制砂机的产能和功耗之间的关系，希望对广大的制砂机用户提供一定的帮助。
立轴冲击式制砂机的工作原理主要就是动能冲击的模式。
一般而言冲击式制砂机转子抛料口的线速度在每秒70米左右，这个速度也是石料获得的初速度。
根据动能定律计算，一块质量为m的石料，在获得了每秒70米的初速度之后，就被赋予了24500*m千克.米²的动能。
从制砂机的转子抛料口到侧衬板的距离一般为300~400毫米，在这个距离范围内忽略空气的阻力，那么石料和侧衬板发生冲击的速度也就是24500*m千克.米²，制砂机制砂的过程，实质上就是消耗这些动能的过程。
我们假设冲击式制砂机的功率为264KW，那么每小时电机能够提供的额定电能就是264KW。
为了便于计算和分析，我们把冲击式制砂机的电能转化为石料动能之效率假定为80%。
那么264KW 的电能可以为多少吨石料提供每秒70米的速度呢，下面我们就进行相应的计算和分析。
假设264KW的冲击式制砂机可以为X千克的石料提供70米/秒的动能，那么就可以获得如下的等式：264*80%=0.5*X*4900，那么950400000焦耳*0.8=0.5*X*4900，那么X=310335千克。
也就是说264KW的冲击式制砂机可以将310335千克（约310吨）石料在1小时内以每秒70米的速度完成冲击破碎。
新型VSI立轴冲击式制砂机在标注产能的时候，通过量的参数就是根据这个原理计算而来。
立轴冲击式制砂机的成品产能取决于一次成品率的高低。
如果通过每秒70米的告诉冲击，石料的成品率达到了30%，那么264KW的制砂机在理论上成品产能就可以达到93吨/小时。
常用石料破碎设备参数及说明介绍
设备参数及说明振动给料机振动给料机介绍：振动给料机又称振动喂料机。
振动给料机在生产流程中，用于把块状、颗粒状及粉状物料从贮料仓库或漏斗中均匀连续或定量的给到受料设备中。
可无级调节给料量，并实现生产流程的集中控制和自动控制。
可以向带式输送机、斗式提升机、筛分设备等给料。
向破碎机、粉碎机等喂料，以及用于自动配料，定量包装等，并可用自动控制的流程中，实现生产流程的自动化。
振动给料机用途：广泛用于冶金、煤矿、选矿、建材、化工、磨料等行业的破碎、筛分联合设备中。
振动给料机性能特点：结构简单，喂料均匀，连续性能好，激振力可调；随时改变和控制流量，操作方便；偏心块为激振源，噪音低，耗电少，调节性能好，无冲料现象；若采用封闭式机身可防止粉尘污染，振动平稳、工作可靠、寿命长；可以调节激振力，可随时改变和控制流量，调节方便稳定；振动电机为激振源，噪声低、耗电小、调节性能好，无冲料现象。
结构简单、运行可靠、调节安装方便、重量轻、体积小、维护保养方便，当采用封闭式结构机身时可防止粉尘污染。
振动给料机结构特点：振动给料机结构简单，操作方便，不需润滑，耗电量小；可以均匀地调节给矿量；因此已得到广泛应用。
一般用于松散物料。
根据设备性能要求，配置设计时应尽量减少物料对槽体的压力，按制造厂要求，仓料的有效排口不得大于槽宽的四分之一，物料的流动速度控制在6-18m/min.对给料量较大的物料，料仓底部排料处应设置足够高度的拦矿板；为不影响给料机的性能，拦矿板不得固定在槽体上。
为使料仓能顺利排出，料仓后壁倾角最好设计为55-65度。
振动平稳、工作可靠、寿命长；可以调节激振力，可随时改变和控制流量，调节方便稳定；振动电机为激振源，噪声低，耗电小，调节性能好，无冲料现象。
颚式破碎机颚式破碎机的用途:该破碎机已广泛运用于矿山、冶炼、建材、公路、铁路、水利等部门。
颚式破碎机工作原理：本产品以电动机为动力，通过电动机皮带轮，由三角皮带和槽轮驱动偏心轴，使动颚按预定轨迹作往复运动，将进入由固定颚板、活动颚板和边护板组成的破碎腔内的物料破碎，并通过下部的排料口将成品物料排出。

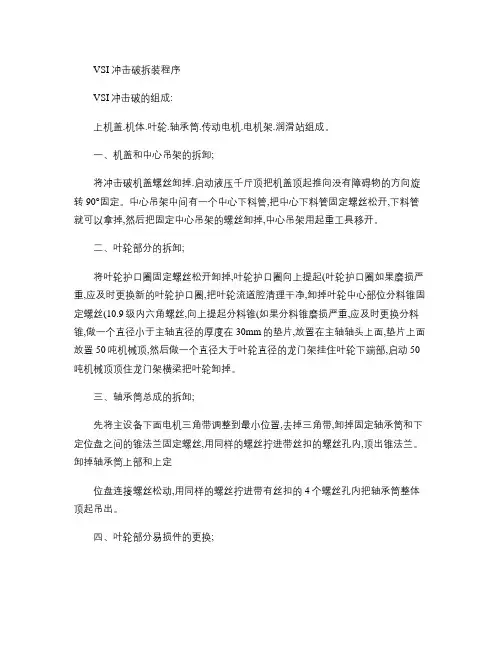

VSI冲击破制砂机拆装程序集更换配件注意事项 洛阳隆中重工_解析
VSI 冲击破拆装程序VSI冲击破的组成:上机盖.机体.叶轮.轴承筒.传动电机.电机架.润滑站组成。
一、机盖和中心吊架的拆卸;将冲击破机盖螺丝卸掉.启动液压千斤顶把机盖顶起推向没有障碍物的方向旋转90°固定。
中心吊架中间有一个中心下料管,把中心下料管固定螺丝松开,下料管就可以拿掉,然后把固定中心吊架的螺丝卸掉,中心吊架用起重工具移开。
二、叶轮部分的拆卸;将叶轮护口圈固定螺丝松开卸掉,叶轮护口圈向上提起(叶轮护口圈如果磨损严重,应及时更换新的叶轮护口圈,把叶轮流道腔清理干净,卸掉叶轮中心部位分料锥固定螺丝(10.9级内六角螺丝,向上提起分料锥(如果分料锥磨损严重,应及时更换分料锥,做一个直径小于主轴直径的厚度在30mm的垫片,放置在主轴轴头上面,垫片上面放置50吨机械顶,然后做一个直径大于叶轮直径的龙门架挂住叶轮下端部,启动50吨机械顶顶住龙门架横梁把叶轮卸掉。
三、轴承筒总成的拆卸;先将主设备下面电机三角带调整到最小位置,去掉三角带,卸掉固定轴承筒和下定位盘之间的锥法兰固定螺丝,用同样的螺丝拧进带丝扣的螺丝孔内,顶出锥法兰。
卸掉轴承筒上部和上定位盘连接螺丝松动,用同样的螺丝拧进带有丝扣的4个螺丝孔内把轴承筒整体顶起吊出。
四、叶轮部分易损件的更换;叶轮内部和流道腔清理干净后,卸掉固定耐磨块的10.9级内六角螺丝,把磨损的耐磨块去掉,松动固定耐磨板的螺丝,卸掉耐磨板,用工作手锤向叶轮中心方向击打上流道板,然后从叶轮中间取出上流道板,下流道板也以同样的方法取出。
安装上下流道板时要对流道板进行称重,使重量相等的一组安装到叶轮里面,以便保证叶轮的平衡运转。
流道板安装好后,安装耐磨块和耐磨板也以同样的称重方法把重量相等的一组耐磨板和耐磨块安装到叶轮上,拧紧固定螺丝。
松动冲击块螺丝(10.9级内六角,使磨损的冲击块转动180°拧紧可以继续使用至冲击块的角和叶轮立板磨平不能使用,更换冲击块和更换流道板.耐磨块一样要称重(三个一组,三组冲击块的重量要相等。
一台鹅卵石制砂机生产线每小时产多少沙
目前有许多种不同类型的制砂设备，对于用户来说选择设备需要考察的就是产量了，由于鹅卵石制砂机款式较多，产量也有差异，大概的时产范围在12-650吨左右。
通常情况下每小时可以产60-520吨，除了受鹅卵石本身的性质：如硬度高低、块状大小、含水量大小外，选择不同型号的制砂机，每小时的产量是不一样的。
我们来分别给大家介绍一下不同型号的产量情况：
（一）HVI制砂机
进料口与转子的独特设计使其可有效提高物料的通过量，并且石打铁的破碎腔也能保障产量与效率，还有抛料头模块化，只需更换磨损严重的即可，周护板上下掉头可延长维护周期等等，设备后期运行成本低，回本周期短，其单台时产量为70-585吨。
（二）VSI制砂机
同样为石打铁的破碎腔，时产量为60-650吨，稀油型润滑，用户可选择的速度范围更大，从易损件到机壳等均采用高耐磨材质铸造，坚固耐用，运行可靠
安心，液压辅助开盖装置还能节省不少停机时间，减轻工人的劳动强度。
（三）移动制砂机
这款设备能实现随走随停、就地破碎，单台移动制砂机就相当于一个小型的制砂厂。
而且其所配置的控制系统可让工人一键调整、远程操控，安全性能高，还能降低人力成本，产量产能可由用户指定，厂家提供私人定制。
在了解一台制砂设备的时产量的时候需要根据不同型号才能得知，而且很多的设备可以根据客户的需要定制产量，建议大家可以和生产厂家了解。
目前较好的制砂机有哪些
在机制砂的生产中需要用到一种制砂设备，才能保证成品的质量符合要求。
这种制砂设备的型号有众多的细分，就主要的几大类总结出来：
（一）VU制砂系统：
采用高度集约的塔楼式全封闭布置，集制砂、粒型优化、石粉控制、级配调整、含水率控制、环保处理于一体，不但明显提高了生产效率，更实现了机制砂粒型、级配、含粉量等各项指标的提升，使机制砂性能媲美天然砂，为砂石、水泥、混凝土产业链的发展创造新的机会和价值。
（二）6X制砂机
是吸收多年的研发经验和技术理念，采用全新四口叶轮设计结构和特殊密封结构防止轴承筒漏油等工艺，拥有多项技术的新型制砂破碎设备，具有节能、使用寿命长、应用广泛等特点。
（三）5X制砂机
本着以提高能量利用率、降低磨损率、延长维修周期、降低维修耗时、提高破碎效率和控制水平研制的新一代制砂机，具有节能，产量高，能源利用率高，
产品粒型优良，维护检修方便，应用广泛等特点。
（四）VSI制砂机
专业细碎技术与机械制造结合的机器，其特别的转子结构设计、耐磨材料工艺、破碎速度优化和液压设计，能够为高速公路、高速铁路、高层建筑、市政建设、水电大坝建设、混凝土搅拌站提供品质良好砂石骨料，是人工制砂和石料整形领域的常用设备。
除了上述的一些制砂机设备以外，还有一些其他的设备类型，我们就不再一一给您介绍了，在众多型号的制砂机中只有符合制砂需求的设备才是企业应该选择的。
干粉砂浆专用制砂机,立轴锤式制砂机和VSI冲击制砂机价格型号厂家
干粉砂浆专用制砂机，立轴锤式制砂机和VSI冲击制砂机价格型号厂家
干粉砂浆用砂一般的要求是细度0.8-2.8mm，含粉量8%以下，也有部分要求细度2.2毫米以下，但是对含粉量这块，要求一般是最多不超过12%，所以对于机制砂设备的要求，除了比混凝土制砂要细度更细以外，含粉量这块要求不能太高，粒型要求圆润，这样才能保证干粉砂浆的流动型。
也就是说，干粉砂浆要求的细度模数一般在2.2左右，传统制砂机设备如冲击式破碎机，细度级配一般在2.5到3.0，细度不能达到这个要求，需要加入级配调整机也就是对辊磨砂机对粗颗粒砂进行加工调整级配。
针对市场情况，德国bhs公司将立轴冲击破碎机,vsi制砂机进行改造，在冲击破碎同时加入磨削破碎，使得出料更加圆润，细度更细，完全满足了干粉砂浆的制砂需求，是市场上特别一些高级砂浆站应用较广的制砂生产线设备。
bhs干粉砂浆专用制砂机
针对国内市场，立轴反击破碎机出料细度和粒型，也可以满足干粉砂浆制砂要求，缺点是含粉量略高，一般都要配置细粉选粉机，将成品砂含分量控制在12%以下，这种工艺经济实惠，目前在国内许多干粉砂浆搅拌站得到应用。
干粉砂浆用砂
定锤反击破碎机也叫立轴锤式破碎机，复合式破碎机主要是利用固定锤头的磨削破碎，对于较硬矿石损耗大，并不适应，锤头磨损后可以进行伸缩调节，结构简单，维护稍嫌麻烦。
定锤立轴破碎机
干粉砂浆配套设备---选粉机。
选粉机的作用是确保成品机制砂中细粉含量不超标，一般干粉砂浆制砂机要求细粉含量低于12%，采用立轴反击破碎机进行破碎一般细粉含量（）=《100目》占20—30，过高的含粉量降低混凝土粘合力，需要利用选粉机进行处理。
选粉机的道理就是利用风机来将细粉吸收。
卓越高效 VSI制砂机生产现场显露身手
标题：
卓越高效VSI制砂机生产现场显露身手
正文：
伴随着现代化城市改造与基建项目的共同开展，优质砂石料紧缺与生态环境恶化的矛盾日益凸显。
为满足可持续发展的经济要求，国家提出了绿色矿山的生产理念。
与此同时工程机械行业对选矿破碎设备的环保型方面改进更是重要一环。
作为国内矿山机械领域的佼佼者，中意也加快了技术研发的进程。
众所周知在制砂生产线中，制砂机承担着最后一环节的核心破碎任务，成品料的粒型、质量等级也往往取决于此。
所以对制砂机的创新与突破上尤为看重。
从最为关键的深腔转子、到周护板、耐磨件、稀油润滑站等每一个环节，中意矿机用心做好细节工作，让其在砂石生产线中表现出非同一般的卓越高效。
从生产效率上来说，中意所设计的VSI制砂机提高了30%左右的产量，一年下来帮助投资者创造出更高的价值来；从节能环保上考虑，改进后的制砂机在减少了粉尘污染的同时，更是降低了25%左右的生产成本；从成品料的粒型方面讲，破碎与整形效果相结合，减少了针片状含量与内裂缝情况的出现，赢得了新老客户的一致青睐。
秉持着为客户创造更大的生产价值理念，我们已经支持设计了上千条砂石生产线，免费的生产线配置、优惠的制砂机报价、优质的售后服务……好设备当然更受投资者的欢迎。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、产品介绍
VSI系列新型制砂机，俗称制砂机、整形机，是引进德国权威专家最新研制成果，并结合中国的矿山条件经过改进设计，是目前国内最具有世界先进水平的第四代高性能制砂设备。
它是独特的转子结构设计、耐磨材料工艺、破碎速度优化以及液压设计的完美结合。
是专业细碎技术与机械制造完美结合的典范，是新技术、新工艺的充分体现。
在人工制砂行业，要生产理想的机制砂产品和混凝土骨料；在石料整形领域，要获得高品质、粒形好的碎石产品；VSI系列高效立轴冲击式破碎机是最行之有效的一种选择。
该机专为高速公路、高速铁路、高层建筑、市政、水电大坝建设、混凝土搅拌站提供优质砂石骨料，是人工制砂和石料整形领域的首选设备。
二、工作原理
物料通过料斗进入叶轮破碎腔内，由分料锥把物料以伞状形式均匀的抛于叶轮流道内，经过高速旋转的叶轮瞬间加速从叶轮周围流道内抛射出去，冲击到涡流破碎腔的衬层上，被物料衬层反弹，斜向上冲击到破碎腔的顶部，又改变方向，偏转向下运动。
这样，一块物料在破碎腔内经过多次的撞击、摩擦、和破碎作用成为成品由机器下料口排出，实现批量生产；VSI系列新型制砂机通过改变涡流破碎腔内部的反击板和周护板，可实现“石打石”和“石打铁”两种破碎方式，打开或者关闭分料盘，可实现两种进料方式。
整机由稀油润滑站供油，实现稀有润滑。
三、性能优势
1.先进的双泵供油润滑系统，有效降低轴承温度，延长使用寿命；
2.新型制砂机主轴采用进口轴承，使得主轴运转更加平稳；
3.液压升降，可方便移动机体上部进料斗，更换检修方便快捷；
4.两种进料方式，两种破碎方式，实现碎石和整形两大功能；
5.适用物料含水量大，最大含水量可达8%以上；
6.成品呈立方体，深得国家大型项目喜爱；
7.VSI制砂机锤头采用美国高耐磨材料，延长锤头使用寿命。
四、技术参数
型号Model
最大进料粒度
Max Feed Size
(mm)
功率
Motor Power
(kw)
叶轮转速
RotorSpeed
(rpm)
通过量
Capacity
(t/h)
重量
Weight
(t)
外形尺寸
Dimension
(mm)
VSI-600 35 110 1700-1890 80-120 10.1 3670*7821*2100 VSI-800 40 180 1520-1690 120-180 12.8 4037*2070*2375 VSI-1000 45 264-320 1300-1500 170-320 16.8 4890*2386*2678 VSI-1200 50 400-440 1100-1300 180-380 25 5300*2856*3168。
