混凝土工程质量缺陷处理方案
混凝土质量缺陷处理方案
混凝土质量缺陷处理方案混凝土是一种广泛应用于建筑工程中的材料，它具有良好的抗压性能和耐久性。
然而，在施工过程中，有时会出现混凝土质量缺陷，例如裂缝、起砂、空鼓等问题。
这些质量缺陷严重影响了混凝土结构的耐久性和安全性，因此需要及时采取有效的处理措施。
在处理混凝土质量缺陷之前，首先需要对问题进行全面的诊断和评估。
只有了解了具体的缺陷类型、程度和原因，才能针对性地制定处理方案。
以下是常见的混凝土质量缺陷处理方案：一、裂缝处理方案：1. 表面裂缝处理：对于浅表裂缝，可以采用填充或修补的方法。
首先，清理裂缝，并确保其表面干燥。
然后，可以选择合适的填缝材料，如聚胺酯、环氧树脂等，进行填充，最后修整表面使其与周围的混凝土平整一致。
2. 深层裂缝处理：对于较深的裂缝，可能需要采取更复杂的处理方法。
可以考虑使用修复剂和加固材料，如碳纤维条、钢筋等，来增强裂缝周围的钢筋网布，并填充适当的填缝材料。
二、起砂处理方案：1. 表面起砂处理：对于轻微的表面起砂问题，可以采用表面密封和涂覆的方法来修复。
首先，清洁表面并确保其干燥。
然后，使用合适的密封剂或涂料进行涂覆，以提高表面的耐水性和抗磨损性。
2. 深层起砂处理：对于较严重的深层起砂问题，需要进行更彻底的修复。
可以采用重填或重做的方法，即将受影响的区域完全清除，并重新浇筑新的混凝土。
在重新浇筑之前，应考虑加固和修复原有的钢筋。
三、空鼓处理方案：1. 表面空鼓处理：对于浅表空鼓，可以采用填充和修补的方法。
首先，清理空鼓区域，并确保其表面干燥。
然后，使用合适的填料，如聚合物水泥砂浆等，填充空鼓部分，并修整表面以保持平整。
2. 深层空鼓处理：对于深层空鼓问题，可能需要更严重的处理措施。
可以考虑采用钻洞和灌浆的方法，即通过钻孔将灌浆材料注入空鼓部分，以提高其粘结强度和稳定性。
除了以上的具体处理方案，还应注意以下几个方面：1. 提高施工工艺和质量控制，从源头上减少质量缺陷的发生；2. 加强混凝土的养护管理，确保其良好的质量和性能；3. 定期进行检测和维护，及时发现和处理混凝土质量缺陷。
混凝土质量缺陷修补方案(混凝土修复方案)
混凝土质量缺陷修补方案(混凝土修复方案)一、混凝土表面缺陷修补方案1. 缺陷概述混凝土表面缺陷是指混凝土表面浮现的各种破损、裂缝以及颜色不均等问题。
这些缺陷不仅影响建造物的美观性，还可能降低混凝土的强度和耐久性。
本方案旨在修补混凝土表面缺陷，提高混凝土的质量和使用寿命。
2. 缺陷分类根据表面缺陷的性质和原因，将混凝土表面缺陷分为以下几类：2.1 裂缝缺陷2.1.1 小裂缝2.1.2 大裂缝2.2 粉化缺陷2.3 脱皮缺陷2.4 颜色不均缺陷3. 修补方法根据不同的缺陷类型，采取相应的修补方法：3.1 裂缝缺陷修补3.1.1 小裂缝修补方法3.1.2 大裂缝修补方法3.2 粉化缺陷修补3.3 脱皮缺陷修补3.4 颜色不均缺陷修补4. 材料准备根据修补工艺的要求，准备相应的修补材料，包括：4.1 修补胶4.2 涂料4.3 补土5. 施工工艺根据修补方法的不同，采用相应的施工工艺，并确保修补质量达到标准要求。
附件：混凝土缺陷修补施工指导图法律名词及注释：1. 混凝土质量控制标准：指混凝土表面缺陷修补工程必须符合的国家相关标准，确保修补质量。
2. 施工工艺：指修补混凝土表面缺陷时采用的具体施工方法和步骤。
3. 质量验收标准：指对修补后的混凝土表面缺陷进行验收时需要符合的相关标准和要求。
------------------------------------------------------------二、混凝土质量缺陷修补方案1. 修补方案目的本方案旨在解决混凝土质量缺陷，提升混凝土的质量和耐久性，确保建造物的安全和可靠性。
2. 修补方案内容2.1 确定缺陷类型根据混凝土质量缺陷的不同类型（如裂缝、麻面、空鼓等），按照像应的修补方法进行修复。
2.2 缺陷诊断与分析对混凝土质量缺陷进行详细的诊断与分析，确定修补前的缺陷程度和原因，并制定相应的修补方案。
2.3 修补材料准备根据缺陷的具体情况，选择合适的修补材料，如修补胶、补土、填缝剂等，并确保其质量符合相关标准要求。
混凝土质量缺陷处理施工方案
混凝土质量缺陷处理施工方案一、前言混凝土在建筑行业中被广泛应用，但是在施工过程中常常会出现质量缺陷，如裂缝、变形等问题。
为了保证建筑结构的安全和耐久性，必须对混凝土质量缺陷进行及时有效的处理。
本文将针对混凝土质量缺陷的处理提出相应的施工方案。
二、常见混凝土质量缺陷及原因分析1.裂缝：混凝土裂缝是常见的质量缺陷，可能由于混凝土过早干燥、收缩等原因导致。
2.变形：混凝土变形可能是由于材料不均匀、温度变化等因素引起。
三、混凝土质量缺陷处理施工方案3.1 裂缝处理1.表面裂缝处理：将裂缝清理干净，填充专用修补材料，待固化后进行抛光处理。
2.深层裂缝处理：使用专业胶粘剂进行填充，同时加固周边结构以防裂缝再次出现。
3.预防措施：在混凝土浇筑前，进行加固网格铺设，以降低裂缝的发生概率。
3.2 变形处理1.调整：对于轻微的混凝土变形可以通过调整来解决，如增加支撑等。
2.重建：对于严重的混凝土变形，可能需要进行重建处理，重新浇筑混凝土。
3.预防措施：在浇筑混凝土时，要确保材料的均匀分布，同时进行适当的温度控制。
四、施工注意事项1.安全第一：施工过程中必须严格遵守安全操作规程，确保施工人员和周边环境的安全。
2.质量控制：对于施工材料和施工技术要进行严格把控，确保混凝土质量缺陷得到有效处理。
五、结论混凝土质量缺陷处理对于建筑结构的安全至关重要，只有及时有效地处理，才能确保建筑结构的稳定和持久。
施工方案的制定和执行是处理混凝土质量缺陷的关键，需要施工人员严格按照方案操作，以确保处理效果的达到预期效果。
混凝土缺陷修补专项方案
一、方案背景为确保混凝土结构的安全性、稳定性和美观性，针对混凝土施工过程中可能出现的各种缺陷，特制定本专项方案。
本方案适用于本工程所有混凝土结构的缺陷修补工作。
二、适用范围本方案适用于以下混凝土结构缺陷的修补：1. 麻面、蜂窝、孔洞、露筋等表面缺陷；2. 裂缝、错台、涨模、跑模等结构缺陷；3. 连接部位、钢筋保护层、模板等缺陷。
三、修补原则1. 修补前，应详细分析缺陷原因，制定合理的修补方案；2. 修补材料应选用与原混凝土强度等级相当或高于原等级的材料；3. 修补施工应遵循规范要求，确保修补质量；4. 修补后，应对修补部位进行养护，以保证修补效果。
四、修补方法1. 麻面修补（1）用钢丝刷或高压水枪清除麻面处的浮渣和松动混凝土；（2）选用与原混凝土强度等级相当的水泥砂浆或细石混凝土进行修补；（3）修补后，采用草帘或草袋进行保湿养护。
2. 蜂窝修补（1）用高压水枪或钢丝刷清除蜂窝处的浮渣和松动混凝土；（2）选用与原混凝土强度等级相当的水泥砂浆或细石混凝土进行修补；（3）修补后，采用草帘或草袋进行保湿养护。
3. 孔洞修补（1）用高压水枪或钢丝刷清除孔洞处的浮渣和松动混凝土；（2）选用与原混凝土强度等级相当的水泥砂浆或细石混凝土进行修补；（3）修补后，采用草帘或草袋进行保湿养护。
4. 裂缝修补（1）根据裂缝宽度，选用合适的修补材料（如环氧树脂、碳纤维、金属网等）；（2）清除裂缝处的浮渣和松动混凝土；（3）按照修补材料的要求进行施工；（4）修补后，采用草帘或草袋进行保湿养护。
5. 其他缺陷修补（1）根据缺陷类型，选用合适的修补材料和方法；（2）清除缺陷处的浮渣和松动混凝土；（3）按照修补材料的要求进行施工；（4）修补后，采用草帘或草袋进行保湿养护。
五、质量要求1. 修补后的混凝土表面应平整、光滑，颜色与原混凝土基本一致；2. 修补后的混凝土强度应达到原设计要求；3. 修补后的混凝土结构应满足使用功能和安全要求。
2023混凝土质量缺陷专项修补方案(通用5篇)
2023混凝土质量缺陷专项修补方案（通用5篇）混凝土质量缺陷专项修补方案1__X工程在混凝土结构自检验收过程中，发现少数楼层局部楼板存在裂纹，这些裂纹大多集中在大跨度板如客厅，卧室等部位，形状多为无规则曲线，少为网状；长度为几公分到1米多不等，深度有几毫米到十几公分不等；有的位于板上表面，有的位于板下表面，有的则形成上下贯穿的裂纹继而产生渗漏现象。
裂缝产生原因分析和处理方案如下。
一、裂缝产生的原因裂缝的成因较为复杂，比如板的跨中无抗裂钢筋网，板角及墙体的阳角处未设置足够的负筋等，本方案主要要从施工及管理方面进行分析，具体如下：1、楼面砼上荷载过早或荷载过于集中及支座处的负弯矩施工中在混凝土未达到规定强度，过早拆模，或者在混凝土未达到终凝时间就上荷载等。
这些因素都可直接造成混凝土楼板的弹性变形，致使砼早期强度低或无强度时，承受弯、压、拉应力，导致楼板产生内伤或断裂。
施工中不注意钢筋的保护，把板面负筋踩弯等，板的负筋位置偏下，致使板在负弯矩范围内首先开裂，继而在荷载作用下裂缝继续延伸。
终凝后上荷过于集中也会造成网状裂缝。
2、楼板内埋设电线套管板内PVC管使板内有效截面受到不同程度的削弱。
又因该管与混凝土的线胀系数不一致，粘结效果差，这时沿电线套管埋设方向就有可能因为应力集中而出现裂缝。
还有，水电管线多管重叠，致使板的有效厚度减少，沿管线方向会造成裂缝。
3、砼欠振或振捣不密实及支撑体系拆除后，砼在自身重力及（或）施工荷载作用下楼板在支座附近上部及跨中底部产生水平拉力，因欠振或振捣不密实砼内部压应力小于拉力而产生裂缝；另外混凝土初凝前不能有效振捣的搓毛造成裂缝是主要原因。
4、任意加大砼坍落度为了施工方便，任意加大板的砼坍落度，甚至在现场加水，造成浆料过多，混凝土离析；混凝土浇筑时表面为刮平方便随意浇水，部分浆料相对集中，表面收缩过大造成裂缝。
5、养护不当养护不当也是造成现浇混凝土板裂缝的主要原因。
过早养护会影响混凝土的胶结能力。
混凝土质量缺陷的处理方法

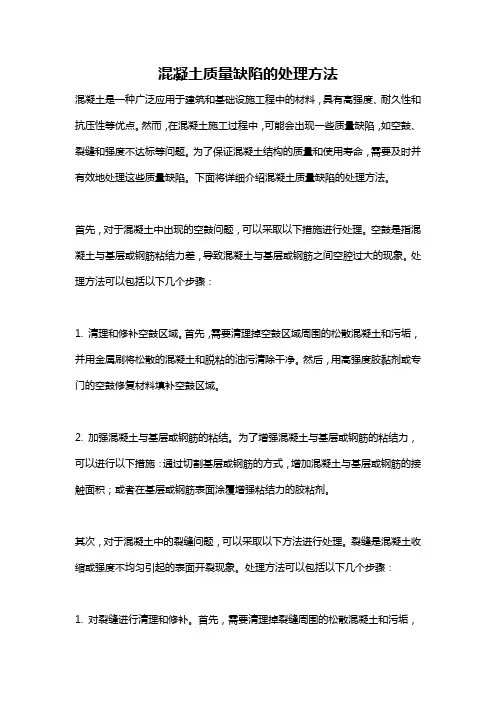

混凝土质量缺陷的处理方法混凝土是一种广泛应用于建筑和基础设施工程中的材料，具有高强度、耐久性和抗压性等优点。
然而，在混凝土施工过程中，可能会出现一些质量缺陷，如空鼓、裂缝和强度不达标等问题。
为了保证混凝土结构的质量和使用寿命，需要及时并有效地处理这些质量缺陷。
下面将详细介绍混凝土质量缺陷的处理方法。
首先，对于混凝土中出现的空鼓问题，可以采取以下措施进行处理。
空鼓是指混凝土与基层或钢筋粘结力差，导致混凝土与基层或钢筋之间空腔过大的现象。
处理方法可以包括以下几个步骤：1. 清理和修补空鼓区域。
首先，需要清理掉空鼓区域周围的松散混凝土和污垢，并用金属刷将松散的混凝土和脱粘的油污清除干净。
然后，用高强度胶黏剂或专门的空鼓修复材料填补空鼓区域。
2. 加强混凝土与基层或钢筋的粘结。
为了增强混凝土与基层或钢筋的粘结力，可以进行以下措施：通过切割基层或钢筋的方式，增加混凝土与基层或钢筋的接触面积；或者在基层或钢筋表面涂覆增强粘结力的胶粘剂。
其次，对于混凝土中的裂缝问题，可以采取以下方法进行处理。
裂缝是混凝土收缩或强度不均匀引起的表面开裂现象。
处理方法可以包括以下几个步骤：1. 对裂缝进行清理和修补。
首先，需要清理掉裂缝周围的松散混凝土和污垢，并用金属刷将松散的混凝土和脱粘的油污清除干净。
然后，可以采取填充裂缝的方法进行修补。
填充材料可以选择经过验证的聚合物修补材料或其他适用的修补材料。
2. 修复裂缝的根本原因。
除了对裂缝进行修补外，还需要找出裂缝产生的根本原因，并予以修复。
例如，如果裂缝是由于基础不牢固或地基沉降引起的，需要采取相应的措施来加固基础或加强地基。
最后，针对混凝土强度不达标的问题，可以采取以下方法进行处理。
处理方法可以包括以下几个步骤：1. 检查和修复问题区域。
首先，需要对强度不达标的混凝土进行全面的检查，确定问题区域。
然后，清理问题区域周围的松散混凝土和污垢，并用金属刷将松散的混凝土和脱粘的油污清除干净。
混凝土缺陷修补方案
四、修补范围及方法
1.微裂缝
（1）修补范围：宽度小于0.2mm的裂缝。
（2）修补方法：采用高分子注浆材料进行封闭处理，提高混凝土的密实性和抗渗性。
2.明显裂缝
（1）修补范围：宽度大于0.2mm的裂缝。
（2）修补方法：采用切割、扩缝、清理、填充、封闭的工艺进行修补。
二、修补目标
1.恢复混凝土结构的完整性，提高其耐久性；
2.提高混凝土结构的承载能力和抗裂性能；
3.确保修补后的混凝土与原混凝土具有良好的粘结性能；
4.符合国家相关标准和规范的要求。
三、修补原则
1.遵循安全、环保、经济、实用的原则；
2.严格按照国家相关标准和规范进行修补；
3.针对不同类型的缺陷，采用相应的修补材料和工艺；
（2）施工前，对施工人员进行技术培训和安全教育；
（3）准备修补材料、设备、工具等。
2.施工工艺
（1）微裂缝修补：采用注浆法，按以下步骤进行：
1.1清理裂缝两侧的灰尘、油污等杂物；
1.2采用注浆枪沿裂缝均匀注入高分子注浆材料；
1.3注浆完成后，封闭裂缝口，保持材料固化。
（2）明显裂缝修补：采用切割、扩缝、清理、填充、封闭的工艺进行。
（3）钢筋锈蚀修补：清除酥松混凝土，对钢筋进行除锈、防锈处理，采用高强混凝土修补。
（4）混凝土表面损伤修补：采用高强混凝土修补材料，按以下步骤进行：
4.1清理损伤部位，去除酥松混凝土；
4.2采用修补材料进行涂抹、找平；
4.3保持修补层固化，进行养护。
3.施工要求
（1）严格遵循施工方案，确保施工质量；
3.钢筋锈蚀
（1）修补范围：钢筋锈蚀导致的混凝土剥落、酥松。
混凝土质量缺陷的防治与处理
混凝土质量缺陷的防治与处理
混凝土质量缺陷的防治与处理主要包括以下几个方面：
1. 缺陷分类：根据《混凝土结构工程施工质量验收规范》(GB50204-2015)和《混凝土结构工程施工规范》(GB50666-2011)的规定，混凝土质量缺陷可分为尺寸偏差缺陷和外观缺陷，其中外观缺陷又可分为一般缺陷和严重缺陷。
2. 缺陷原因分析：针对常见的混凝土质量缺陷，如麻面、掉角、露筋、蜂窝、孔洞、夹渣、疏松、裂缝等，分析其产生的原因，如模板处理不当、混凝土振捣不实、浇筑过程中出现问题等。
3. 防治措施：针对不同类型的质量缺陷，采取相应的防治措施。
例如，对于麻面，应确保模板表面光滑、清理干净，混凝土振捣充分；对于掉角，应确保模板充分湿润，拆模时间合适等。
4. 处理措施：对于已经出现的质量缺陷，需要采取相应的处理措施。
一般缺陷可以通过表面修补进行处理，严重缺陷可能需要拆除重建。
具体处理措施应根据缺陷类型和程度来判断。
5. 检查验收与资料封闭：在处理质量缺陷后，需要进行严格的
检查验收，确保处理效果达到预期。
同时，应整理相关资料，进行资料封闭，以备查阅。
总之，混凝土质量缺陷的防治与处理应从缺陷分类、原因分析、防治措施、处理措施、检查验收与资料封闭等方面进行，以确保混凝土结构的质量和安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
象州县人民医院业务综合楼项目设计、施工工程总承包项目混凝土工程质量缺陷处理方案施工单位：广西新桂路桥建筑工程有限公司编制人：审核人：审批人：编制时间：年月日目录1、编制依据 (1)2、工程概况 (1)2.1、工程概况 (1)2.2、混凝土工程概况 (1)3、混凝土质量缺陷分类及产生原因 (2)3.1 混凝土质量缺陷分类 (2)3.2混凝土质量缺陷产生原因 (3)4、混凝土工程质量防治措施 (4)4.1、蜂窝、麻面、露筋、孔洞防治措施 (4)4.2、结构表面缺棱、掉角或结构发生裂缝防治措施 (4)5、混凝土质量缺陷处理程序 (5)6、混凝土质量缺陷处理方法 (5)6.1、混凝土质量缺陷处理方法 (5)6.2、处理后的混凝土养护 (7)6.3、检查与验收 (8)7、混凝土外观质量缺陷处理施工注意事项 (9)1、编制依据（1）、《建筑结构加固工程施工质量验收规范》（GB50550—2010）（2）、《混凝土工程施工质量验收规范》（GB50204—2015）（3）、《混凝土结构工程施工规范》（GB50666—2011）（4）、《房屋裂缝检测与处理技术规程》（CECS293：2011）（5）、《建筑工程裂缝防治技术规程》（JGJ/T317—2014）（6）、《混凝土质量控制标准》（GB50164-2011）（7）、《建筑工程质量通病防治手册》（第四版）（8）、《建筑施工手册》（第五版）2、工程概况2.1、工程概况项目规划用地面积7053.34㎡，实际建筑占地面积1681.62㎡，总建筑面积10310.41㎡，其中急诊内科楼建筑面积5527.77㎡，后勤综合楼4782.64㎡拟建项目由2栋组成。
其中急诊内科楼±0.00m设计标高为89.85m，后勤综合楼±0.00m设计标高为91.15m（为黄海高程基准），多层民用建筑，局部地下0层，地上层数有6层。
工程结构形式为框架结构，建筑最高高度为: 23.95 米。
建筑耐火等级为二级，抗震设防烈度为6 度。
2.2、混凝土工程概况混凝土工程是本工程的重点，本工程混凝土强度等级种类，如下表。
在混凝土浇筑过程中，难以避免会存在施工组织不到位、振捣不均匀、局部漏振等现象，造成混凝土结构出现质量缺陷。
针对混凝土质量缺陷，项目部拟编制以下方案对混凝土出现的蜂窝、麻面、孔洞、露筋、夹渣、烂根、裂缝等质量缺陷进行处理。
3、混凝土质量缺陷分类及产生原因3.1 混凝土质量缺陷分类3.2混凝土质量缺陷产生原因（1）、露筋露筋即钢筋没有被混凝土包裹而外露。
主要是由于未放垫块或垫块位移、钢筋位移、结构断面较小、钢筋过密等使钢筋紧贴模板，以致混凝土保护层厚度不够所造成的。
有时也因缺边、掉角而露筋。
（2）、蜂窝蜂窝是混凝土表面无水泥砂浆，露出石子的深度大于5㎜但小于保护层的蜂窝状缺陷。
它主要是由配合比不准确、浆少石子多，或搅拌不匀、浇筑方法不当、振捣不合理，造成砂浆与石子分离、模板严重漏浆等原因产生。
（3）、孔洞孔洞系指混凝土结构内存在的孔隙，局部或全部无混凝土。
它是由于骨料粒径过大、或钢筋配置过密造成混凝土下料中被钢筋挡住，或混凝土流动性差，或混凝土分层离析，振捣不实，混凝土受冻，混入泥块杂物等所致。
（4）、夹渣缝隙及夹层是施工缝处有缝隙或夹有杂物。
产生原因是因施工缝处理不当以及混凝土中含有垃圾杂物所致。
（5）、疏松浇筑混凝土时振捣不够密实，模板接缝不严水泥浆流失，混凝土浇注超过初凝时间，混凝土离析，养护不及时或养护时间不够。
（6）、裂缝裂缝有温度裂缝、干缩裂缝和外力引起的裂缝。
原因主要是温差过大、养护不良、水分蒸发过快以及结构和构件下地基产生不均匀沉陷，模板、支撑没有固定牢固，拆模时受到剧烈振动等。
（7）、连接部位缺陷连接部位产生蜂窝、孔洞、结构疏松等现象而导致连接部位缺陷，施工缝设置位置不合理，拆模过早、野蛮拆模采取猛撬猛砸等拆模方式伤及混凝土结构。
（8）、外形缺陷缺棱、掉角是指梁、柱、板、墙以及洞口的直角边上的混凝土局部残损掉落。
产生的主要原因是混凝土浇筑前模板未充分润湿，棱角处混凝土中水分被模板吸去，水化不充分使强度降低，以及拆模时棱角损环或拆模过早，拆模后保护不好也会造成棱角损环。
（9）、外表缺陷外表缺陷即麻面等，是由于模板表面粗糙、未清理干净、润湿不足、漏浆、振捣不实、气泡未排出以及养护不好所致。
4、混凝土工程质量防治措施4.1、蜂窝、麻面、露筋、孔洞防治措施：（1）、混凝土配制时计量准确，严格控制水灰比，搅拌均匀具有良好的和易性，混凝土入模后，振捣要严格操作程序，振捣密实。
（2）、模板表面要洁净，其上的水泥浮灰要清除掉，钢模板要满涂隔离剂，木模板在混凝土入模前要保持充分湿润，模板拼缝必须严密，拼缝处可加设密封条，以防混凝土漏浆。
（3）、严格控制混凝土入模时的自由落差，当浇筑高度超过3m时,增设串筒、溜槽，以防混凝土产生离析现象。
（4）、钢筋绑扎要加设垫块，一般设塑料垫块，垫块绑扎要牢固可靠，特别是梁、柱底模及侧模垫块更要认真仔细，以防混凝土浇筑时垫块脱落、钢筋移位。
（5）、在框架梁柱节点等钢筋密集处，首先要按规范及设计要求正确处理好钢筋的下料和绑扎，留有混凝土中石子通过间隙，也可采用与混凝土同强度的细石混凝土分层浇筑，有必要时可提高细石混凝土一个强度等级，浇筑时应精心操作，认真振捣。
4.2、结构表面缺棱、掉角或结构发生裂缝防治措施：（1）、做好模板及支撑系统的设计，使其具有足够的刚度、强度和稳定性,以满足上部荷载的需要。
（2）、严格混凝土的水灰比，使其具有良好的和易性，控制混凝土的使用时间。
（3）、浇筑完毕的混凝土在规定时间内要覆盖浇水养护，保证混凝土表面始终处于湿润状态，特别是大体积混凝土由于水化热,其内外温差较大，浇筑后的养护工作更为重要。
（4）、严格控制施工荷载，适当放慢施工速度。
（5）、严格拆模时间，防止拆模过早，拆模时按拆模方案进行，严禁强撬硬别，用力过猛,损坏结构棱角。
（6）、加强成品保护，防止结构构件被碰撞而致损坏。
5、混凝土质量缺陷处理程序在缺陷处理过程中，经实践归纳为“三确认”、“两验收”的程序：（1）、“三确认”：是指素描确认、基面确认、修补确认。
素描确认是对缺陷状况准确素描，由建设四方（指业主、设计、施工、监理，下同）现场确认；基面确认是对缺陷修补的打磨、凿挖和清理后的基面进行确认；修补确认是对修补工艺、材料、修补结果进行确认。
（2）、“两验收”：是指现场验收和竣工验收。
现场验收是在修补后经各项检查检测，确认修补合格，建设四方现场签认验收；竣工验收是将缺陷从素描到现场验收全过程的资料整理齐全，由建设四方联合验收。
6、混凝土质量缺陷处理方法6.1、混凝土质量缺陷处理方法（1）、露筋的处理方法：露筋的混凝土表面，可用钢丝刷或加压水洗刷基层，再用1:2～1:2.5的水泥砂浆填满抹平，抹浆初凝后要加强养护。
露筋较深时，应按其全部深度凿去薄弱的混凝土和个别突出的骨料颗粒，然后用钢丝刷或加压水洗刷表面，再用比原混凝土等级提高一级的细骨料混凝土填补并仔细捣实。
(2)、蜂窝处理方法：先凿去蜂窝处薄弱松散的混凝土和突出的颗粒，用水洗刷干净后，用与原混凝土同成分的（或1:（2～2.5），水泥:砂）水泥砂浆分层压实抹平。
抹压砂浆前，冲水湿润，并刷素水泥浆，一次抹压厚度不超过10mm。
第一遍抹压应用力将砂浆挤入和填满石子空隙，砂浆稠度稍干，以防止收缩裂缝。
待第一遍砂浆凝固（表面仍潮湿但手按无印痕）后，进行第二遍抹压。
最后的表面层抹压时，压平压光，与完好混凝土的交界处应刮平压光。
待表层砂浆凝固后，浇水养护，养护时间同混凝土要求。
（3）、孔洞处理方法处理方法：将孔洞周围的松散混凝土凿除，用压力水冲洗，支设带托盒的模板，洒水充分湿润后，用比设计结构强度高一强度等级的半干硬性细石混凝土仔细分层浇筑，强力捣实，并养护。
突出结构面的混凝土，须待达到50%强度后再凿去，表面用1:2水泥砂浆抹光。
（4）、夹渣处理方法：先将根部夹有的砂、锯木灰等非混凝土材料掏干净，然后用清水冲洗干净。
如果空隙小，充分湿润后用水泥+铁粉+胶抹平进行修补，修补要压光；如果空隙大，充分湿润后支设好模板，再灌入比设计结构强度高一强度等级的细石混凝土，捣实密实并认真做好养护。
（5）、疏松处理方法：根据结构受力情况和部位，必要时先对构件进行支撑或加固；凿除混凝土中疏松部分，冲洗干净，充分湿润，在边缘刷界面剂，用比结构高一级的细石混凝土浇筑，振捣密实（内掺适量膨胀剂），认真养护。
（6）、裂缝处理方法：裂缝有温度裂缝、干缩裂缝和外力引起的裂缝。
原因主要是温差过大、养护不良、水分蒸发过快以及结构和构件地基不均匀沉陷，模板、支撑没有牢固，拆模时受到剧烈震动等。
根据结构内部砼疏散和裂缝的大小采用低压注浆来处理。
1）、出现裂缝时，其主要工艺为：清理裂缝→埋设注浆嘴→密封检查配制输液→注浆封口→检查①沿着裂缝切“V”型槽（宽度约20mm，深度10mm），冲洗干净；②安放灌浆嘴，沿着裂缝每间隔200mm设一个，用堵漏胶固定灌浆嘴及封闭裂缝；③配备水溶性聚氨酯注浆材料，进行压力注浆；④控制注浆压力，先用小压力试注，再逐步增加压力至最大约0.3MPa；⑤注浆顺序由两端向中间推进，待注浆材料固化后（约24h）切除注浆嘴，用堵漏胶封住注浆嘴。
2）、当砼出现疏松导致渗水现象时，其处理工艺为：疏松砼凿除→砼表面冲洗→用高一标号砼修补→砼修补清理→埋设注浆嘴→密封检查配制输液→注浆封口→检查①砼修补同前面的孔洞处理方法；②划定渗水范围，在渗水范围周围埋设注浆嘴，埋设范围比渗水范围四周宽300mm，注浆嘴间距200mm，纵横布置，如图6.1；图6.1 注浆嘴布置图③配备水溶性聚氨酯注浆材料，进行压力注浆；④控制注浆压力，先用小压力试注，再逐步增加压力至最大约0.3MPa；⑤注浆顺序由两端向中间推进，待注浆材料固化后（约24h）切除注浆嘴，用堵漏胶封住注浆嘴。
⑥处理完成后，再次进行浇水试验，以检测是否还渗漏，合格后，才能进行下一道工序。
（7）、连接部位缺陷处理方法：对混凝土接茬不顺，可适当剔凿平整，用1：2水泥砂浆抹平；对连接钢筋、预埋件等松动，进行补焊、加固，应根据现场具体情况进行处理。
（8）、外形缺陷处理方法：缺棱掉角较小时，用钢丝刷刷该处，清水冲刷充分湿润后，用水泥+铁粉+胶抹补齐正。
对较大缺角，将不实的砼凿除，用水冲刷干净湿透，然后支模用比设计结构强度高一强度等级的细石混凝土补好，并加强养护。
（9）、外表缺陷处理方法：常用技术处理方案：对表面麻面，起砂、掉角等，用钢丝刷刷净疏松处，清水冲洗疏松处，充分湿润，用1：2水泥砂浆或水泥素浆抹平，压实，并养护好；对油污或其他污垢，应清洗刷净。
