带电粒子在复合场中运动专题复习
洛阳八中伏忠于
带电粒子在复合场中的运动问题几乎成为历年高
考的必考内容，且多以多过程的综合计算题为主，分值较高，能够突出高考的命题要求，即以能力测试为主导，考查考生对所学相关课程基础知识、基本技能的掌握程度和综合运用所学知识分析解决问题的能力；该专题涉及的实际应用问题较多，例如磁流体发电机、磁流量计、回旋加速器、质谱仪、汤姆生测电子、霍尔效应等，能充分体现高考试题要重视理论联系实际，关注科学技术、社会经济和生态环境的协调发展，重视对学生科学素养考查的要求。
1.带电粒子在电场（加速、偏转）、磁场中
运动的组合及模型的规律、特点；
2.带电粒子在复合场中直线运动特点及应用；
3.带电粒子在复合场中匀速圆周运动的特点
及应用；
4.带电粒子在复合场中的曲线运动及处理技
巧；
5.带电粒子在复合场中运动的几个典型实例；
1）
♦一、复合场中带电粒子的直线运动问题
♦方法点拨：
♦（1）牢牢抓住带电粒子作直线运动的条件♦（2）利用牛顿运动定律和平衡条件建立方程
典型例题：
2006年高考理综全国Ⅰ25
2006年高考理综全国Ⅰ17
2005年高考理综全国Ⅱ24
2006年重庆卷24
2005年上海卷23
（2006年高考理综全国Ⅰ）图1所示，为一“滤速器”的示意图，ab 为水平放置的平行金属板，一束具有各种不同速率的电子沿水平方向经小孔O 进入a 、b 之间，为了选取特定速率的点子，可以在ab 间加上电压，并沿垂直于纸面的方向加一匀强磁场，使所选电子能够沿水平直线OO’运动，由O’射出，不计重力作用，可能达到上述目的的办法是:
A. a 板电势必b 板电势高，磁场方向垂直于纸面向里
B. a 板电势必b 板电势低，磁场方向垂直于纸面向里
C. a 板电势必b 板电势高，磁场方向垂直于纸面向外
D. a 板电势必b
板电势低，磁场方向垂直于纸面向外
a
b O
O’
24（2005年高考理综全国Ⅱ）在同时存在匀强电场和匀强磁场的空间中取正交坐标系oxyz（z轴正方向竖直上），如图2所示，已知电场方向沿z轴正方向，场强大小是E，磁场方向沿y轴正方向，磁感应强度大小是B，重力加速度为g，问：一质量为m、电荷量为q的从原点出发的质点能否在坐标轴x、y、z上以速度v做匀速运动？若能，m、q、E、B、v及g应满足怎样的关系？若不能，说明理由。
z
y
O
x
2）
♦二、复合场中带电粒子的匀速圆周运动问题♦方法点拨：
♦1、受力分析弄清向心力的来源；
♦2、确定圆心画出轨迹确定物理过程；
典型例题：
2006年天津高考理综Ⅰ
2005年高考理综全国Ⅲ
2004年全国高考理综卷四24
例题3在以坐标原点O为圆心，半径为r的圆形区域内，存在磁感应强度大小为B，方向垂直于纸面向里的匀强磁场，如图3所示，一个不计重力的带电粒子从磁场边界与x轴的交点A处以速度v沿-x轴方向射入磁场，它恰好从磁场边界与y 轴的交点C处沿+y轴方向飞出，（1）请判断该粒子带何种电荷，并求出其比荷q/m（2）若磁场的方向和所在空间范围不变，而磁感应强度的大小变为B’，该粒子仍从A处以相同的速度射入磁场，但飞出磁场时的速度方向相对于入射方向改变了60°，求磁感应强度B’多大？此次粒子在磁场中运动时间t是多少？
y
C
x
O
B A
A
B ＋－＋－
d ε1（2006年全国）如图所示，电容量为C 的平行板电容器的极板A 和B 水平放置，相距为d ，与电动势为ε、内阻可不计的电源相连。
设两板之间只有一个质量为m 的导电小球，小球可视为质点。
已知：若小球与极板发生碰撞，则碰撞后小球的速度立即变为零，带电状态也立即改变，改变后，小球所带电荷符号与该极板相同，电量为极板电量的α倍。
不计带电小球对极板间匀强电场的影响。
重力加速度为g 。
（1）欲使小球能够不断地在两板间上下往返运动，电动势至少应大于多少？
（2）设上述条件已满足，在较长的时间间隔T 内小球做了很多次往返运动。
求在T
时间内小球往返运动的次数以及通过电源的总电量。
3）
♦三、复合场中带电粒子的一般曲线运动
♦方法点拨：
♦1、运动的合成和分解的方法分析运动情况♦2、用能量的观点建立方程求解
典型例题：
2004年北京高考理综21
2004年北京高考理综25
4）
♦四、有边界复合场中的临界问题和跨区域问题
♦方法点拨：
♦1、分析物理过程是解决问题的前提
♦2、认真处理物理过程间的衔接点
♦3、画出临界轨迹非常必要
典型例题：
2004年全国高考理综24
2006年全国高考理综25
2004年天津卷23典型例题
如图所示，在真空环境下的纸平面内，一带电粒子以某一速度作直线运动，一段时间后进入以垂直于纸面向外的圆形匀强磁场区域（图中未画出磁场区域），粒子飞出磁场后从上板边缘平行于板面进入两块平行的金属板间，两金属板带等量异种电荷，粒子在两板间竟偏转后恰能从下极板边缘飞出，已知带电粒子的质量为m，电量为q，其重力不计，粒子进入磁场前的速度大小为v，方向与带电金属板成θ=60°角，匀强磁场的磁感应强度为B，带电金属板板长为l,板间距为d，试解答：
♦（1）上金属板带什么电？
♦（2）两极板间电压U为多少？
♦（3）圆形磁场区域的最小面积多大？v
θA
C D
B
l
d
v
v O A
B θ
2005年全国）如图所示，在x<0与x>0的区域中，存在磁感应强度大小分别为B1与B2的匀强磁场，磁场方向均垂直于纸而向里，且B1>B2。
一个带负电荷的粒子从坐标原点O以速度v沿x轴负方向射出，要使该粒了经过一段时间后又经过O点，B1与B2的比值应满足什么条件?
5）
♦五、联系实际的技术应用问题
♦方法点拨：
♦1、质谱仪、磁流体发电机、磁流量计、霍尔效应等
♦2、结合具体问题，建立物理模型求解典型例题：
2004年天津高考理综24
2005年天津高考理综25。
带电粒子在复合场中的运动大题专题(详细解答)
专题二：带电粒子在复合场中的运动(1)姓名______________1．如图所示，在x轴上方有匀强电场，场强为E；在x轴下方有匀强磁场，磁感应强度为B，方向如图，在x轴上有一点M，离O点距离为L．现有一带电量为十q的粒子，使其从静止开始释放后能经过M点．如果把此粒子放在y轴上，其坐标应满足什么关系？（重力忽略不计）2．如图所示，在宽l的范围内有方向如图的匀强电场，场强为E，一带电粒子以速度v垂直于电场方向、也垂直于场区边界射入电场，不计重力，射出场区时，粒子速度方向偏转了θ角，去掉电场，改换成方向垂直纸面向外的匀强磁场，此粒子若原样射入磁场，它从场区的另一侧射出时，也偏转了θ角，求此磁场的磁感强度B．3．如图所示，在直角坐标系的第Ⅱ象限和第Ⅳ象限中的直角三角形区域内，分布着磁感应强度均为B＝5.0×10－3T的匀强磁场，方向分别垂直纸面向外和向里．质量为m＝6.64×10－27㎏、电荷量为q＝＋3.2×10－19C的α粒子（不计α粒子重力），由静止开始经加速电压为U＝1205V的电场（图中未画出）加速后，从坐标点M（－4，2）处平行于x轴向右运动，并先后通过两个匀强磁场区域．(1)请你求出α粒子在磁场中的运动半径；(2)你在图中画出α粒子从直线x＝－4到直线x＝4之间的运动轨迹，并在图中标明轨迹与直线x＝4交点的坐标；(3)求出α粒子在两个磁场区域偏转所用的总时间．专题二：带电粒子在复合场中的运动(4)姓名______________1．如图所示，竖直平面xOy 内存在水平向右的匀强电场，场强大小E=10N／c ，在y ≥0的区域内还存在垂直于坐标平面向里的匀强磁场，磁感应强度大小B=0.5T 一带电量0.2C q =+、质量0.4kg m =的小球由长0.4m l =的细线悬挂于P 点小球可视为质点，现将小球拉至水平位置A 无初速释放，小球运动到悬点P 正下方的坐标原点O 时，悬线突然断裂，此后小球又恰好能通过O 点正下方的N 点.(g=10m ／s 2)，求： (1)小球运动到O 点时的速度大小；(2)悬线断裂前瞬间拉力的大小； (3)ON 间的距离2．两块平行金属板MN 、PQ 水平放置，两板间距为d 、板长为l ，在紧靠平行板右侧的正三角形区域内存在着垂直纸面的匀强磁场，三角形底边BC 与PQ 在同一水平线上，顶点A 与MN 在同一水平线上，如图所示．一个质量为m 、电量为+q 的粒子沿两板中心线以初速度v 0水平射入，若在两板间加某一恒定电压，粒子离开电场后垂直AB 边从D 点进入磁场，BD=41AB ，并垂直AC 边射出(不计粒子的重力)．求： (1)两极板间电压；(2)三角形区域内磁感应强度； (3)若两板间不加电压，三角形区域内的磁场方向垂直纸面向外．要使粒子进入磁场区域后能从AB 边射出，试求所加磁场的磁感应强度最小值．专题二：带电粒子在复合场中的运动——参考答案（1）1、解析：由于此带电粒子是从静止开始释放的，要能经过M点，其起始位置只能在匀强电场区域．物理过程是：静止电荷位于匀强电场区域的y轴上，受电场力作用而加速，以速度v进入磁场，在磁场中受洛仑兹力作用作匀速圆周运动，向x轴偏转．回转半周期过x轴重新进入电场，在电场中经减速、加速后仍以原速率从距O点2R处再次超过x轴，在磁场回转半周后又从距O点4R处飞越x轴如图所示（图中电场与磁场均未画出）故有L＝2R，L＝2×2R，L＝3×2R即 R＝L／2n，（n=1、2、3……）……………①设粒子静止于y轴正半轴上，和原点距离为h，由能量守恒得mv2／2=qEh……②对粒子在磁场中只受洛仑兹力作用而作匀速圆周运动有：R＝mv／qB………③解①②③式得：h＝B2qL2／8n2mE （n＝l、2、3……）2、解析：粒子在电场中运行的时间t＝ l／v；加速度 a＝qE／m；它作类平抛的运动．有tgθ=at/v=qEl/mv2………①粒子在磁场中作匀速圆周运动由牛顿第二定律得：qvB=mv2/r，所以r=mv/qB 又：sinθ=l/r=lqB/mv………②由①②两式得：B=Ecosθ/v 3、解析：(1)粒子在电场中被加速，由动能定理得221mvqU=α粒子在磁场中偏转，则牛顿第二定律得rvmqvB2=联立解得2102.312051064.62005.01211927=⨯⨯⨯⨯==--qmUBr（m）(2)由几何关系可得，α粒子恰好垂直穿过分界线，故正确图象为(3)带电粒子在磁场中的运动周期qBmvrTππ22==α粒子在两个磁场中分别偏转的弧度为4π，在磁场中的运动总时间631927105.6105102.321064.614.3241----⨯=⨯⨯⨯⨯⨯⨯===qBmTtπ（s）OM2－22－4 4 x/my/m－2vBB （4，2-）（4） 1、解：（1）小球从A 运到O 的过程中，根据动能定理：212mv mgl qEl =- ① 则得小球在O 点速度为：2/s v m == ② （2）小球运到O 点绳子断裂前瞬间，对小球应用牛顿第二定律：2v F T mg f m l=-==向洛 ③f Bvq =洛 ④由③、④得：28.2mv T mg Bvq N l=++= ⑤ （3）绳断后，小球水平方向加速度25/s x F Eq a m m===电 ⑥ 小球从O 点运动至N 点所用时间0.8t s aυ∆== ⑦ON 间距离21 3.2m 2h gt == ⑧2、 解：⑴垂直AB 边进入磁场，由几何知识得：粒子离开电场时偏转角为30°∵0.v lmd qu v y =0v v tg y=θ ∴qlmdv u 332= 由几何关系得：030cos dl AB =在磁场中运动半径d l r AB 23431==∴ 121r mv qv B = ︒=30cos 0v v∴qdmv B 3401= 方向垂直纸面向里⑶当粒子刚好与BC 边相切时，磁感应强度最小，由几何知识知粒子的运动半径r 2为：42d r = ………（ 2分 ） 2202r mv qv B = ∴qd mv B 024=即：磁感应强度的最小值为qdmv 0422（12分）如图所示的坐标系，x轴沿水平方向，y轴沿竖直方向。
高考复习(物理)专项练习：带电粒子在复合场中的运动【含答案及解析】
专题分层突破练9带电粒子在复合场中的运动A组1.(2021湖南邵阳高三一模)如图所示,有一混合正离子束从静止通过同一加速电场后,进入相互正交的匀强电场和匀强磁场区域Ⅰ。
如果这束正离子束在区域Ⅰ中不偏转,不计离子的重力,则说明这些正离子在区域Ⅰ中运动时一定相同的物理量是()A.动能B.质量C.电荷D.比荷2.(多选)(2021辽宁高三一模)劳伦斯和利文斯设计的回旋加速器如图所示,真空中的两个D形金属盒间留有平行的狭缝,粒子通过狭缝的时间可忽略。
匀强磁场与盒面垂直,加速器接在交流电源上,A处粒子源产生的质子可在盒间被正常加速。
下列说法正确的是()A.虽然逐渐被加速,质子每运动半周的时间不变B.只增大交流电压,质子在盒中运行总时间变短C.只增大磁感应强度,仍可能使质子被正常加速D.只增大交流电压,质子可获得更大的出口速度3.(2021四川成都高三二模)如图所示,在第一、第四象限的y≤0.8 m区域内存在沿y轴正方向的匀强电场,电场强度大小E=4×103 N/C;在第一象限的0.8 m<y≤1.0 m区域内存在垂直于坐标平面向外的匀强磁场。
一个质量m=1×10-10 kg、电荷量q=1×10-6 C的带正电粒子,以v0=6×103 m/s的速率从坐标原点O沿x轴正方向进入电场。
不计粒子的重力。
(1)求粒子第一次离开电场时的速度。
(2)为使粒子能再次进入电场,求磁感应强度B的最小值。
4.(2021河南高三二模)如图所示,在平面直角坐标系xOy内有一直角三角形,其顶点坐标分别为d),(d,0),三角形区域内有垂直于纸面向里的匀强磁场,磁感应强度大小为B,x轴下方有沿(0,0),(0,√33着y轴负方向的匀强电场,电场强度大小为E。
一质量为m、电荷量为-q的粒子从y轴上的某点M 由静止释放,粒子第一次进入磁场后恰好不能从直角三角形的斜边射出,不计粒子重力。
(1)求M点到O点的距离。
高三物理一轮复习教案：带电粒子在复合场中的运动
专题:带电粒子在复合场中的运动一、复合场的分类：1、复合场：即电场与磁场有明显的界线，带电粒子分别在两个区域内做两种不同的运动，即分段运动，该类问题运动过程较为复杂，但对于每一段运动又较为清晰易辨，往往这类问题的关键在于分段运动的连接点时的速度，具有承上启下的作用．2、叠加场：即在同一区域内同时有电场和磁场，些类问题看似简单，受力不复杂，但仔细分析其运动往往比较难以把握。
二、带电粒子在复合场电运动的基本分析1.当带电粒子在复合场中所受的合外力为0时，粒子将做匀速直线运动或静止．2.当带电粒子所受的合外力与运动方向在同一条直线上时，粒子将做变速直线运动．3.当带电粒子所受的合外力充当向心力时，粒子将做匀速圆周运动．4.当带电粒子所受的合外力的大小、方向均是不断变化的时，粒子将做变加速运动，这类问题一般只能用能量关系处理．三、电场力和洛伦兹力的比较1.在电场中的电荷，不管其运动与否，均受到电场力的作用；而磁场仅仅对运动着的、且速度与磁场方向不平行的电荷有洛伦兹力的作用．2.电场力的大小F＝Eq，与电荷的运动的速度无关；而洛伦兹力的大小f=Bqvsinα,与电荷运动的速度大小和方向均有关．3.电场力的方向与电场的方向或相同、或相反；而洛伦兹力的方向始终既和磁场垂直，又和速度方向垂直．4.电场力既可以改变电荷运动的速度大小，也可以改变电荷运动的方向，而洛伦兹力只能改变电荷运动的速度方向，不能改变速度大小5.电场力可以对电荷做功，能改变电荷的动能；洛伦兹力不能对电荷做功，不能改变电荷的动能．6.匀强电场中在电场力的作用下，运动电荷的偏转轨迹为抛物线；匀强磁场中在洛伦兹力的作用下，垂直于磁场方向运动的电荷的偏转轨迹为圆弧．四、对于重力的考虑重力考虑与否分三种情况．（1)对于微观粒子，如电子、质子、离子等一般不做特殊交待就可以不计其重力，因为其重力一般情况下与电场力或磁场力相比太小，可以忽略；而对于一些实际物体，如带电小球、液滴、金属块等不做特殊交待时就应当考虑其重力．（2)在题目中有明确交待的是否要考虑重力的，这种情况比较正规，也比较简单．（3)对未知名的带电粒子其重力是否忽略又没有明确时，可采用假设法判断，假设重力计或者不计，结合题给条件得出的结论若与题意相符则假设正确，否则假设错误．五、复合场中的特殊物理模型1．粒子速度选择器如图所示，粒子经加速电场后得到一定的速度v0，进入正交的电场和磁场，受到的电场力与洛伦兹力方向相反，若使粒子沿直线从右边孔中出去，则有qv0B＝qE,v0=E/B，若v= v0=E/B，粒子做直线运动，与粒子电量、电性、质量无关若v＜E/B，电场力大，粒子向电场力方向偏，电场力做正功，动能增加．若v＞E/B，洛伦兹力大，粒子向磁场力方向偏，电场力做负功，动能减少．2.磁流体发电机如图所示，由燃烧室O燃烧电离成的正、负离子（等离子体）以高速。
高考物理带电粒子在复合场中的运动压轴难题复习题附答案解析
高考物理带电粒子在复合场中的运动压轴难题复习题附答案解析一、带电粒子在复合场中的运动压轴题1．如图所示，直径分别为D 和2D 的同心圆处于同一竖直面内，O 为圆心，GH 为大圆的水平直径。
两圆之间的环形区域(Ⅰ区)和小圆内部(Ⅱ区)均存在垂直圆面向里的匀强磁场．间距为d 的两平行金属极板间有一匀强电场，上极板开有一小孔．一质量为m 、电量为＋q 的粒子由小孔下方2d处静止释放，加速后粒子以竖直向上的速度v 射出电场，由H 点紧靠大圆内侧射入磁场。
不计粒子的重力。
(1)求极板间电场强度的大小；(2)若粒子运动轨迹与小圆相切，求Ⅰ区磁感应强度的大小； (3)若Ⅰ区、Ⅱ区磁感应强度的大小分别为2mv qD 、4mvqD,粒子运动一段时间后再次经过H 点，求这段时间粒子运动的路程．【来源】2015年全国普通高等学校招生统一考试物理（山东卷带解析)【答案】（1）2mv qd（2）4mv qD 或43mv qD （3）5.5πD【解析】 【分析】 【详解】(1)粒子在电场中，根据动能定理2122d Eq mv ⋅=，解得2mv E qd=(2)若粒子的运动轨迹与小圆相切，则当内切时，半径为/2ER 由211v qvB m r =，解得4mv B qD =则当外切时，半径为e R由212v qvB m r =，解得43mv B qD =(2)若Ⅰ区域的磁感应强度为220932qB L m U =，则粒子运动的半径为0010016819U U U ≤≤；Ⅱ区域的磁感应强度为2012qU mv =，则粒子运动的半径为2v qvB m r=；设粒子在Ⅰ区和Ⅱ区做圆周运动的周期分别为T 1、T 2，由运动公式可得：1112R T v π=；034r L =据题意分析，粒子两次与大圆相切的时间间隔内，运动轨迹如图所示，根据对称性可知，Ⅰ区两段圆弧所对的圆心角相同，设为1θ，Ⅱ区内圆弧所对圆心角为2θ，圆弧和大圆的两个切点与圆心O 连线间的夹角设为α，由几何关系可得：1120θ=；2180θ=；60α=粒子重复上述交替运动回到H 点，轨迹如图所示，设粒子在Ⅰ区和Ⅱ区做圆周运动的时间分别为t 1、t 2，可得：r U ∝；1056U LU L =设粒子运动的路程为s ，由运动公式可知：s=v(t 1+t 2) 联立上述各式可得：s=5.5πD2．如图甲所示，间距为d 、垂直于纸面的两平行板P 、Q 间存在匀强磁场．取垂直于纸面向里为磁场的正方向，磁感应强度随时间的变化规律如图乙所示。

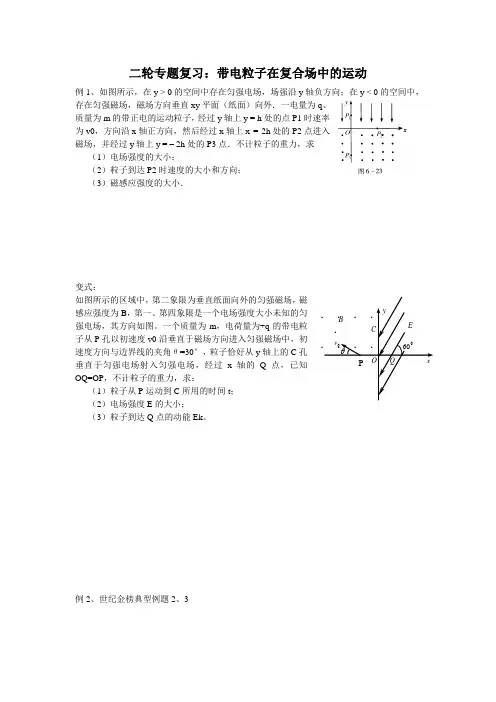

二轮专题复习_带电粒子在复合场中的运动
