变压器吊芯作业安全措施标准版本
文件编号：RHD-QB-K2586 （解决方案范本系列）
编辑：XXXXXX
查核：XXXXXX
时间：XXXXXX
变压器吊芯作业安全措
施标准版本
变压器吊芯作业安全措施标准版本操作指导：该解决方案文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。
，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。
1、整个吊芯工作，由现场指挥一人统一指挥。
2、吊芯工作区周围设围栏，无关人员不得入内。
3、吊芯现场清洁、干净、整齐。
4、吊芯应天气晴朗。
5、现场严禁吸烟。
6、变压器绕组暴露在空气的时间：空气相对湿度不大于65%时16H，空气相对温度不大于75%时12H。
假若在条件约束的情况下.必须有相应的措施
7、检查变压器器身的人员，不准携带与工作无关的杂物，以防落入变压器内。
8、起吊前指挥人员应向行车工讲清作业要求，手势要统一，服从指挥人员的命令。
9、工作中使用工具专人保管、登记。
工作完成后对工具进行清理、核对，并统一交回。
10、工作人员要穿戴工作服，带安全帽。
这里写地址或者组织名称
Write Your Company Address Or Phone Number Here。
变压器安装 安全技术措施
措施内容:一、工程概况本工程为阿尔及利亚2.5MT DRI项目变压器安装施工，其中950区主控楼主要施工内容有：1.30MVA变压器，主体21.4吨，总重38.3吨，两台；2.15MVA变压器，主体12吨，总重25.4吨，两台；3.2MVA变压器，主体2.4吨，总重5.8吨，两台；4.630KVA变压器，主体1.19吨，总重3.165吨，一台。
施工难点：（1）设备吨位大，变压器主体吨位较大，吊装过程缓慢；（2）施工范围较小，倒运繁琐；（3）过程控制，吊装过程不宜过快，应缓慢进行，保证摆动幅度在安全范围内。
二、识别、确认危险源点根据起重机电气设备安装作业特点，结合现场实际，识别确认危险源点如下：（一）.电气设备安装1.作业前不穿戴好劳动保护用品,易导致物体打击或挤压伤害。
3.从地面往起重机上吊运设备，无起重专业人员作业，不使用专业的绳具、卡具；未设置禁区，易导致物料高处坠落，人身伤害，设备材料损坏。
4.工机具使用：操作及使用不当，易造成机械伤害。
5.吊装倒运：设备自重较大，易造成人员挤压伤害。
三、安全技术措施针对上述危险源点，制定安全技术措施如下：1.组织全体施工人员负责人（项目经理、安全员、班长）进行现场实际勘察，熟识施工作业区内的难点、特点，危险点，将注意事项逐点、逐条的记录下来并由安全员和班长分别通过安全会、班组安全列会双重向施工人员讲述清楚。
2.组织全体施工人员进入现场施工区域对工程的环境及危险部位等进行深入了解，并现场再次进行安全技术交底。
3.劳保用品穿戴整齐，防止出现机械伤害，挤压伤害。
4.确认起重设备具备吊运能力，防止物料高处坠落，人身伤害，设备材料损坏。
5.吊装前、中，控制设备摆动幅度不应大于100mm，防止人员挤压伤害或设备掉落。
安全交底责任人：承诺人：。
井下变压器起吊安全措施
井下变压器起吊安全措施
井下变压器起吊是一种比较危险的操作，需要采取一些安全措施以确保工人和设备的安全。
以下是一些建议的安全措施：
1. 事先制定起吊计划：在进行起吊操作之前，应该制定一份详细的起吊计划。
这包括确定所需的吊装设备和工具、人员的分工和职责、起吊过程中的安全措施等。
2.检查吊装设备：确保使用的吊装设备符合安全标准，并且经过了完整的检查和维护。
检查起重机、吊具、吊钩等设备的工作状态和承载能力。
3. 给予工人培训：工人需要接受专门的培训，了解起吊过程和所需的操作步骤。
培训应包括相关安全规定、使用吊装设备的技巧和风险防范措施等内容。
4. 检查起吊点：在起吊之前，需要仔细检查变压器的起吊点，确保其结构完好、固定可靠。
起吊点应该经过合理安排，以确保变压器平衡且不易滑动或倾倒。
5. 使用防护装备：工人应佩戴适当的防护装备，如安全帽、安全靴、耐酸手套等。
特别是需要在井下操作时应注意防滑。
6. 起吊过程中的注意事项：在起吊过程中，需要保持清晰的沟通，确保吊车操作员和地面监督员之间的密切配合。
在吊车操作时应该缓慢、稳定地起吊，并且避免突然改变方向或速度。
7. 紧急情况预防和应急准备：在进行起吊操作时，应事先制定紧急情况的预防和应急准备计划。
工人应知道如何应对各种突发情况，如变压器滑落、吊具断裂等。
总之，井下变压器起吊操作需要严格遵循安全规程，确保人员和设备的安全。
以上措施仅供参考，具体操作还需根据实际情况制定相应的安全措施。

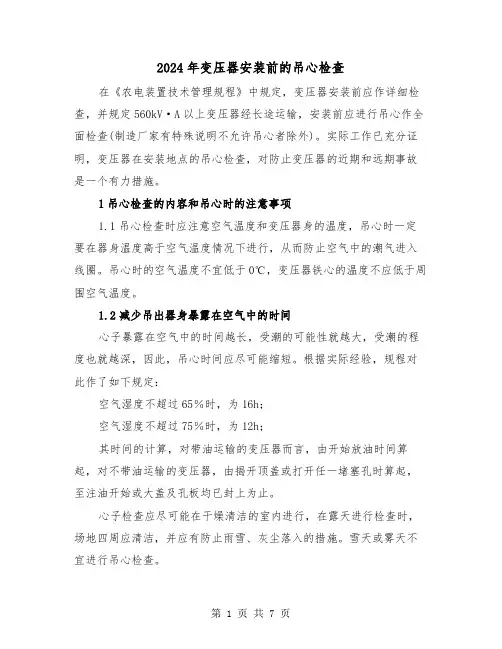

2024年变压器安装前的吊心检查（三篇）
2024年变压器安装前的吊心检查在《农电装置技术管理规程》中规定，变压器安装前应作详细检查，并规定560kV·A以上变压器经长途运输，安装前应进行吊心作全面检查(制造厂家有特殊说明不允许吊心者除外)。
实际工作已充分证明，变压器在安装地点的吊心检查，对防止变压器的近期和远期事故是一个有力措施。
1吊心检查的内容和吊心时的注意事项1.1吊心检查时应注意空气温度和变压器身的温度，吊心时一定要在器身温度高于空气温度情况下进行，从而防止空气中的潮气进入线圈。
吊心时的空气温度不宜低于0℃，变压器铁心的温度不应低于周围空气温度。
1.2减少吊出器身暴露在空气中的时间心子暴露在空气中的时间越长，受潮的可能性就越大，受潮的程度也就越深，因此，吊心时间应尽可能缩短。
根据实际经验，规程对此作了如下规定：空气湿度不超过65％时，为16h；空气湿度不超过75％时，为12h；其时间的计算，对带油运输的变压器而言，由开始放油时间算起，对不带油运输的变压器，由揭开顶盖或打开任一堵塞孔时算起，至注油开始或大盖及孔板均已封上为止。
心子检查应尽可能在干燥清洁的室内进行，在露天进行检查时，场地四周应清洁，并应有防止雨雪、灰尘落入的措施。
雪天或雾天不宜进行吊心检查。
2吊心检查的内容与要求2.1所有螺栓应紧固，并应有防松措施，木质螺栓应完好，防松绑扎应坚固。
2.2铁心与线圈间应无油垢，油路应畅通无堵塞。
2.3铁心无变形，表面漆层完好，铁心接地良好。
2.4线圈的绝缘层完整，表面无变色、脆裂或击穿等缺陷。
高、低压线圈无移动变形现象。
2.5各组线圈应排列整齐，间隙均匀；线圈间、线圈与铁心及铁心与轭铁间的绝缘垫，应完整无松动；绝缘板的绑扎应紧固。
2.6引出线绝缘应良好，包扎紧固无破裂；引出线圈固定牢靠，接触良好紧密，接线正确，其相互间电气距离应符合要求。
2.7绕组压紧顶丝应紧顶护环，止回螺帽应拧紧。
2.8所有能触及的穿心螺栓应联接紧固，并用摇表测量穿心螺栓与铁心及轭铁，以及铁心与轭铁之间的绝缘电阻，并作1000V耐压试验(小容量10kV以下的可用1000V以上的摇表测量，可不作耐压试验)。
配电变压器现场吊芯检修技术方案
CATALOGUE目录•引言•变压器现场吊芯检修流程•变压器现场吊芯检修技术要点•变压器现场吊芯检修质量控制•变压器现场吊芯检修安全措施•变压器现场吊芯检修实例分析配电变压器是电力系统中重要的设备之一，主要作用是改变电压和传输电能。
在长期运行过程中，配电变压器可能会受到各种因素的影响，如过载、短路、雷击等，导致内部零件的损坏或性能下降。
为了确保配电变压器的正常运行，及时进行检修是必要的。
背景介绍避免因配电变压器故障导致的停电和安全事故，保障电力系统的稳定运行和人民群众的生命财产安全。
目的和意义意义目的制定检修计划提前准备好各种工具和材料，如起重设备、吊具、拆卸工具、绝缘材料等。
准备工具和材料停电操作准备工作安装吊芯支架吊芯作业固定芯030201吊芯操作步骤检查芯修复问题测试功能检修步骤防止损坏在吊芯和检修过程中，要防止对芯造成损坏，如避免碰撞、摩擦等。
安全操作操作人员需要经过专业培训，熟悉操作流程和安全规范。
保持清洁在检修过程中，要保持芯的清洁，防止灰尘、杂质等污染。
吊芯及检修过程中的注意事项变压器外观检查连接部位检查绝缘测试吊芯前检查选用合适的起重设备吊芯前准备工作吊芯方法选择铁芯检查其他部件检查线圈检查芯体检查与处理油样采集油处理变压器油处理线圈组装根据原变压器的接线方式，正确组装线圈。
铁芯组装将铁芯与线圈组装在一起，注意调整间隙，确保装配紧密。
其他部件组装将分接开关、散热器等其他部件按照原有结构组装回去。
芯体组装在准备阶段，要明确本次检修的目的、内容和要求，为后续工作做好充分准备。
明确检修目的和内容制定详细的检修计划严格审查检修人员资质准备必要的检修设备根据实际情况，制定详细的检修计划，包括时间安排、人员分工、工具材料、安全措施等方面。
对参与检修的工作人员进行严格审查，确保他们具备相应的技术能力和工作经验。
根据检修计划，准备必要的检修设备、工具和材料，确保它们处于良好的工作状态。
清洗变压器内部做好绝缘保护严格执行检修规程在检修阶段，要严格执行电力设备的检修规程，确保检修质量和安全。
变压器吊装措施方案
编号:电-D-10成都九江环保发电厂工程成都九江环保发电厂电气专业主变压器吊装措施方案成都九江重钢建设公司项目部二零一零年十月成都九江环保发电厂工程110KV变压器安装措施方案一、工程概况成都九江环保发电厂变压器室内共安装两台SF9-25000/110变压器，分别置于1#、2#变压器室内。
（由于两台变压器各参数和现场条件均大致相同.故本方案仅按单台变压器编制）二、吊装准备1、SF9-25000/11变压器部份数据如下：含油器身吊重37吨。
2、起重工具的选择1）吊装钢丝绳已知设备重Q=37000kg,吊索分支根数H=8。
吊索与垂直线夹角a=45°,所以千斤绳受力(每根)S=Y*Q/H=1.41*37000/8=6521.25kg。
许用拉力P=S*K=6521.25*6=39127.5kg（钢丝绳的破断拉力）。
经查阅起重手册后，拟选用6*37+1型钢丝绳，其抗拉强力为δ=170公斤力/mm2,吊绳拉力选择其直径D=32mm,根据计算公式：S=50D2=50*32*32=51200kg(破断拉力)。
许用拉力P’=S*K=51200/6=8533.33g,P’’=8533.33*0.86(钢丝拆减系数)=7338.67kg。
综上，P’’>S,故钢丝绳的选型合理可靠。
共需钢丝绳两对，每根长6m。
2）吊车的选择结合现场施工条件及变压器重量等因素综合考虑，需选用70T汽车吊2台班（用于变压器吊装），8T汽车吊4台班（用于变压器附件安装）。
3）手动葫芦选用5T手动葫芦2个，2T手动葫芦1个4）千斤顶选用32T、16T千斤顶各2个5）其他机具：需直径为13mm、19.5mm的钢丝绳各两对,尼龙吊装绳(5T)一对.枕木15根.6)其他准备为了保证吊装安全的进行，必须对场地进行平整和清理。
并在施工区域处拉好警戒线，防止安全事故的发生。
三、变压器的吊装1、吊车停放位置及拖运装置搭设根据现场勘察，70T汽车吊停于变压器室门前进行吊装配合。
35KV变电站变压器起吊安全措施
一、施工时间：2013年5月4日
二、主要负责人(长治变压器厂)：
施工成员：
公司安全监护人：
容城电力公司监护人：
三、安全技术措施：
1、在整个吊装过程中，要切实遵守现场秩序，服从命令听指挥，不得擅自离开工作岗位。
2、在起吊前，由吊装司机检查起吊设备和钢丝绳，然后进行试吊，检查各部位受力情况，情况正常方能继续起吊。
3、吊装方的捆扎重物人员、挂钩人员要注意吊钩、钢丝绳是否完好。
吊物要捆扎牢靠，吊钩要找准重心。
吊物要垂直，不准斜吊或斜拉。
物体吊起时，禁止人员站在吊物之上，其下方禁止有人。
4、吊装施工现场，应设有专区派员警戒，非本工程施工人员严禁进入。
5、吊装时，整个现场由总指挥指挥调配，各岗位分指挥应正确执行总指挥的命令，做到传递信号迅速、准确，并对自己职责的范围内负责。
6、有吊装过程中，应有统一的指挥信号，参加施工的全体人员必须熟悉此信号，以便各操作岗位协调动作。
7、在起吊过程中，未经现场指挥人员许可，不得在起吊重物下面及受力索具附近停留和通过。
8、在吊装过程中，如因故中断，则必须采取措施进行处理，不得使重物
悬空。
9、在起吊过程中，应与变电站带电设备保持安全距离，不得随意进入带电区域，严格执行工作票工作范围，防止发生触电事故。
10、吊装人员应有相应的资格证书和一定的吊装经验。
11、施工结束后现场应保持清洁，垃圾或废料应及时清除，做到"完工、尽料、场地清"。
变压器吊装方案及安全预案
一、前言变压器是电力系统中重要的电气设备，其吊装作业对施工安全有着重要影响。
为确保变压器吊装作业安全、顺利进行，特制定本方案及安全预案。
二、变压器吊装方案1. 施工准备（1）检查吊车及吊装设备是否完好，确保其符合吊装要求。
（2）检查变压器基础，确保其符合设计要求。
（3）组织施工人员学习吊装方案和安全预案，提高安全意识。
2. 吊装步骤（1）将变压器吊装到吊车指定位置。
（2）调整吊车，使变压器平稳地悬吊在空中。
（3）检查吊装设备、吊车及变压器连接是否牢固。
（4）指挥吊车缓慢将变压器移至基础。
（5）在变压器就位后，检查基础与变压器的连接是否牢固。
3. 吊装注意事项（1）吊装过程中，吊车司机应密切观察变压器状态，确保其平稳悬挂。
（2）吊装过程中，禁止施工人员靠近吊装区域。
（3）吊装完成后，检查变压器基础与变压器的连接是否牢固。
三、安全预案1. 人员安全（1）施工人员应穿戴安全帽、安全带等防护用品。
（2）吊装过程中，施工人员应站在安全位置，禁止靠近吊装区域。
（3）施工人员应遵守吊装作业规程，不得擅自操作吊装设备。
2. 设备安全（1）吊装设备应定期检查、维护，确保其安全可靠。
（2）吊装过程中，吊车司机应密切观察变压器状态，确保其平稳悬挂。
（3）吊装完成后，检查吊装设备、吊车及变压器连接是否牢固。
3. 环境安全（1）吊装过程中，禁止在吊装区域附近进行其他作业。
（2）吊装完成后，清理现场，确保无安全隐患。
四、应急处理1. 人员受伤（1）立即停止吊装作业，组织人员将受伤人员送往医院。
（2）对现场进行安全检查，确保无安全隐患。
2. 设备故障（1）立即停止吊装作业，通知设备维修人员进行检查。
（2）根据设备故障情况，采取相应措施，确保吊装作业安全进行。
（3）设备故障排除后，重新进行吊装作业。
五、总结本方案及安全预案旨在确保变压器吊装作业安全、顺利进行。
在吊装过程中，严格执行各项安全措施，确保人员、设备、环境安全。
同时，做好应急处理工作，确保突发事件得到及时有效处置。
电气变压器安装安全技术措施
③ 变压器附件如有缺陷需要焊接时，应将附件内的油放尽，并移到安 全地点再焊接。
④ 变压器干燥场内不得放置易燃品，并应设置消防设施，变压器带油 干燥时，油面温度不得过高，一般不超过 85 cC o
规定。
⑤ 进行干燥时，变压器线圈的最高温度不得超过 95℃ , 或按制造厂家
① 安装工作宜从上至下进行，避免立体交叉作业，防止伤人和损坏设 备。
② 凡两人以上安装或操作同一设备时，应建立呼唤应答制。 ③ 放置或就位设备时，不应将脚放在设备的下方，防止压伤。 ④ 使用扳手时，不准套上管子加长手工作，不得在同一垂直方向进行。 ② 在变压器顶部及内部工作时，工作人员应采取措施，避免工具及杂 物遗留或落人变压器内部。
变压器吊装安全措施
一、概况：运河电厂一期续建工程大型变压器共有5台，其中主变压器2台、高压厂用变压器2台、备用变压器1台。
根据业主的要求，现场需进行吊罩检查，为保证检查与安装过程中人身与设备的安全，特制定本措施。
二、施工及验收依据：a)济宁运河电厂一期续建工程《施工组织总设计》b)《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GBJ148-90）c)《电气装置安装工程电气设备交接实验标准》（GB50150-90）d)《火电施工质量检验及评定标准》第五篇电气装置篇e)保定变压器厂提供的安装说明书及施工图纸f)《电力建设安全工作规程》三、主要施工机械、工器具及劳动力安排：a)25吨汽车吊1台、16吨汽车吊1台，1T、2T倒链各2个b)真空滤油机1台（真空度13.3pa）、空油罐（满足滤油需要）、油管200米、废油桶1个、电焊机1台、气割工具1套c)干湿温度计1只、消防器材满足现场需要、木梯2米、4米各1个，尼龙绳20米（一头带M8丝杆）d)安装用各种工具一批（登记造册）、手电筒3把、无纽扣防雨服5套、胶底布鞋10双、胶靴5双、e)塑料布1捆、白布100米、塑料带（红色）10盘、真空表1块（单位精确到mbar）、氮气（能满足现场需要，纯度99.99%）、压力表（范围Pa—kPa）2块f)劳动力计划安排：高压安装工12名、起重工5名、高压试验工3名、电焊工1名四、施工作业方案：施工准备吊罩内部检查附件安装真空、注油试验及投运前检查五、安全措施及施工注意事项：1、工作前，所有参加工作人员必须认真学习作业指导书及厂家说明书，应仔细检查所用的器材，不得扭结、损伤。
起吊时，钢丝绳之间夹角不得大于30°。
2、所用索具应为检查签定的合格品，并在有效期内使用。
3、工作应穿无钮扣干净的专用工作服，所用工具应系绳，严禁遗留在变压器内，所用工具设专人看管并登记编号。
4、工作现场应设有明显围栏、挂警告牌，无关人员不得入内，并设专人监护。
箱式变压器吊装安全技术交底模板
一、交底目的为确保箱式变压器吊装作业的安全进行，防止事故发生，特进行安全技术交底，要求所有参与吊装作业人员必须严格遵守以下安全规定。
二、交底对象所有参与箱式变压器吊装作业的施工人员、管理人员及监督人员。
三、交底内容1. 作业前的安全检查- 吊装前，应对吊装设备、吊具、索具进行全面检查，确保其完好无损。
- 检查吊装作业现场，确保地面平整、坚实，无障碍物。
- 检查变压器基础，确保其稳固可靠。
2. 吊装设备与吊具要求- 吊装设备应具备足够的起重量和稳定性。
- 吊具应选用合格的产品，并符合吊装作业要求。
- 吊具应定期进行检测和维护，确保其性能安全可靠。
3. 吊装作业操作规程- 吊装作业应由具备相应资质的起重机司机和指挥人员操作。
- 吊装作业前，应进行试吊，确保吊装设备的稳定性和吊具的可靠性。
- 吊装过程中，吊装设备应保持平稳，严禁在吊装过程中摇晃或摆动。
- 吊装作业过程中，严禁任何人进入吊装区域。
4. 安全防护措施- 参与吊装作业的人员必须穿戴符合国家标准的安全帽、安全带、防护手套等个人防护用品。
- 吊装作业现场应设置安全警示标志，并安排专人进行安全监护。
- 吊装作业过程中，应保持通讯畅通，确保指挥信号准确无误。
5. 吊装作业注意事项- 吊装作业前，应对吊装人员进行安全教育和培训，确保其掌握吊装作业的安全知识和操作技能。
- 吊装作业过程中，应密切关注吊装设备的运行状态，发现异常情况立即停止作业，并采取措施进行处理。
- 吊装作业完成后，应对吊装设备、吊具、索具进行检查，确保其完好无损。
四、应急处理1. 如发生吊装事故，应立即停止作业，并采取紧急措施，防止事故扩大。
2. 及时上报事故情况，按照事故应急预案进行处置。
3. 对事故原因进行调查分析，制定整改措施，防止类似事故再次发生。
五、总结为确保箱式变压器吊装作业的安全进行，所有参与作业人员必须严格遵守本安全技术交底内容。
如违反规定，将追究相关人员责任。
六、交底人： [姓名]七、被交底人： [姓名]八、交底日期： [年月日]。
