如何 正确识别五类双绞线
五类 超五类六类线区分
五类，超五类，六类线区分1、六类网线和五类网线的内部结构不同，六类网线内部结构增加了十字骨架，将双绞线的四对线缆分别置于十字骨架的四个凹槽内，电缆中央的十字骨架随长度的变化而旋转角度；2、六类网线和五类网线的铜芯大小不同，五类网线铜芯为0.45mm以下，超五类网线为0.45mm-0.51mm，六类网线标准的为0.56mm-0.58mm。
3、五类网线：外皮会标注“CAT5”字样，传输带宽为100MHz，用于语音传输和最高传输速率为100Mbps的数据传输，主要用于百兆网络和十兆网络，已被超五类线替代。
4、超五类网线：外皮标注“CAT5e”字样，传输带宽可高达1000Mb/s，但一般只应用在100Mb/s的网络中，只实现桌面交换机到计算机的连接，因为超五类非屏蔽网线要借助价格高昂的特殊设备的支持。
5、六类网线：外皮标注“CAT6”字样，一般指的都是非屏蔽网线，主要应用在千兆网络中，在传输性能上远远高于超五类网线标准。
扩展资料：网线的种类双绞线可分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）。
屏蔽双绞线电缆的外层由铝铂包裹，以减小辐射，但并不能完全消除辐射，屏蔽双绞线价格相对较高，安装时要比非屏蔽双绞线电缆困难。
非屏蔽双绞线电缆具有以下优点：无屏蔽外套，直径小，节省所占用的空间；重量轻，易弯曲，易安装；将近端串扰减至最小或加以消除；具有阻燃性；具有独立性和灵活性，适用于结构化综合布线。
双绞线常见的型号如下：一类线（CAT1）：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不同于数据传输。
二类线（CAT2）：传输频率为1MHZ，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4MBPS规范令牌传递协议的旧的令牌网。
三类线（CAT3）：传输频率16MHz，用于语音传输及最高传输速率为10Mbps的数据传输主要用于10BASE--T，在ANSI和EIA/TIA568标准中指定的电缆。
双绞线的分类？每类的适用环境？
计算机局域网中的双绞线可分为非屏蔽双绞线(UTP)和屏蔽双绞线(STP)两大类：STP外面由一层金属材料包裹，以减小辐射，防止信息被窃听，同时具有较高的数据传输速率，但价格较高，安装也比较复杂;UTP无金属屏蔽材料，只有一层绝缘胶皮包裹，价格相对便宜，组网灵活。
除某些特殊场合(如受电磁辐射严重、对传输质量要求较高等)在布线中使用STP 外，一般情况下我们都采用UTP。
现在使用的UTP可分为3类、4类、五类和超五类四种。
其中：3类UTP适应了以太网(10Mbps)对传输介质的要求，是早期网络中重要的传输介质;4类UTP因标准的推出比3类晚，而传输性能与3类UTP相比并没有提高多少，所以一般较少使用;五类UTP因价廉质优而成为快速以太网(100Mbps)的首选介质;超五类UTP的用武之地是千兆位以太网(1000Mbps)。
根据目前网络布线的实际需要，本文主要介绍五类UTP 的正确识别和选择方法。
1.传输速度双绞线质量的优劣是决定局域网带宽的关键因素之一。
某些厂商在五类UTP电缆中所包裹的是3类或4类UTP中所使用的线对，这种制假方法对一般用户来说很难辨别。
这种所谓的“五类UTP”无法达到100Mbps的数据传输率，最大为10Mbps或16Mbps。
一个简单的鉴别办法是用一条双绞线连接两台100Mbps的设备(网卡到网卡或网卡到HUB)，通信时用Windows 95/98自带的monitor检测工具对其数据传输率进行监测。
方法为:①选择“开始→程序→附件→系统工具→系统监视器”，将出现“系统监视器”窗口。
如果在“系统工具”中没有“系统监视器”工具时，可通过“我的电脑→添加/删除程序→Windows安装程序→系统工具→系统监视器”建立。
②在“系统监视器”窗口中设置监视对象。
选择“编辑”菜单中的“添加项目”选项，在出现的对话框的“类别”列表中选择“Microsoft网络服务器”或“Microsoft网络客户”(注意:在保证网络连接正常的情况下)，在下一个对话框中选择“写入的字节数/秒”或“读取的字节数/秒”。
如何正确识别五类双绞线
如何正确识别五类双绞线双绞线是数据通信领域中常用的传输媒介。
根据用途和性能要求的不同，双绞线可以分为五类。
正确识别五类双绞线的方法主要包括外观特征、标志标识和技术参数三个方面。
本文将详细介绍正确识别五类双绞线的方法。
一、外观特征双绞线的外观特征是区分五类双绞线的一个重要依据。
不同类别的双绞线的外观特征有所不同。
1.五类双绞线外观特征：五类双绞线外观简洁，通常是四对线芯的结构，每对线芯以不同颜色的塑料套管包裹，线芯之间有明显的扭转或绞合。
常见的五类双绞线外套颜色有蓝色、灰色、黄色等。
2.其他类别双绞线外观特征：其他类别的双绞线外观特征与五类双绞线有所区别。
例如，六类双绞线在外套上会标有Cat6的标志，七类双绞线在外套上会标有Cat7的标志。
通过观察线芯的颜色、外套的颜色和标志标识，可以初步判断双绞线的类型。
二、标志标识双绞线的标志标识是区分五类双绞线的另一个重要依据。
标志标识通常会标明双绞线的类别和性能。
1.五类双绞线的标志标识：五类双绞线通常会在外套上标有Cat5或Cat5e的标志。
其中，Cat5表示五类双绞线，支持传输速率为100Mbps。
而Cat5e表示升级版的五类双绞线，支持传输速率为1Gbps。
2.其他类别双绞线的标志标识：其他类别的双绞线的标志标识与五类双绞线有所不同。
例如，Cat6双绞线标有Cat6的标志，Cat6A双绞线标有Cat6A的标志，Cat7双绞线标有Cat7的标志等。
通过观察双绞线的标志标识，可以进一步确认双绞线的类型。
三、技术参数双绞线的技术参数也是正确识别五类双绞线的一个重要依据。
不同类别的双绞线的技术参数有所不同。
1.五类双绞线的技术参数：五类双绞线的技术参数包括传输速率、传输距离等。
五类双绞线支持最高的传输速率为100Mbps，传输距离最远可达100米。
2.其他类别双绞线的技术参数：其他类别的双绞线的技术参数与五类双绞线有所不同。
例如，Cat6双绞线支持最高传输速率为1Gbps，传输距离最远可达100米；Cat6A双绞线支持最高传输速率为10Gbps，传输距离最远可达100米；Cat7双绞线支持最高传输速率为10Gbps，传输距离最远可达100米。
1类~6类线双绞线的区别
1类~6类线双绞线的区别双绞线采用了一对互相绝缘的金属导线互相绞合的方式来抵御一部分外界电磁波干扰。
把两根绝缘的铜导线按一定密度互相绞在一起，可以降低信号干扰的程度，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。
“双绞线”的名字也是由此而来。
双绞线一般由两根22-26号绝缘铜导线相互缠绕而成，实际使用时，双绞线是由多对双绞线一起包在一个绝缘电缆套管里的。
典型的双绞线有四对的，也有更多对双绞线放在一个电缆套管里的。
这些我们称之为双绞线电缆。
在双绞线电缆（也称双扭线电缆）内，不同线对具有不同的扭绞长度，一般地说，扭绞长度在38.1cm至14cm内，按逆时针方向扭绞。
相临线对的扭绞长度在12.7cm以上，一般扭线的越密其抗干扰能力就越强，与其他传输介质相比，双绞线在传输距离，信道宽度和数据传输速度等方面均受到一定限制，但价格较为低廉。
双绞线常见的有3类线，5类线和超5类线，以及最新的6类线，前者线径细而后者线径粗，型号如下：1）一类线：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不同于数据传输。
2）二类线：传输频率为1MHZ，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4MBPS规范令牌传递协议的旧的令牌??3）三类线：指目前在ANSI和EIA/TIA568标准中指定的电缆，该电缆的传输频率16MHz，用于语音传输及最高传输速率为10Mbps 的数据传输主要用于10BASE--T。
4）四类线：该类电缆的传输频率为20MHz，用于语音传输和最高传输速率16Mbps的数据传输主要用于基于令牌的局域网和10BASE-T/100BASE-T。
5）五类线：该类电缆增加了绕线密度，外套一种高质量的绝缘材料，传输率为100MHz，用于语音传输和最高传输速率为10Mbps的数据传输，主要用于100BASE-T和10BASE-T网络。
这是最常用的以太网电缆。
6）超五类线：超5类具有衰减小，串扰少，并且具有更高的衰减与串扰的比值(ACR)和信噪比(Structural Return Loss)、更小的时延误差，性能得到很大提高。

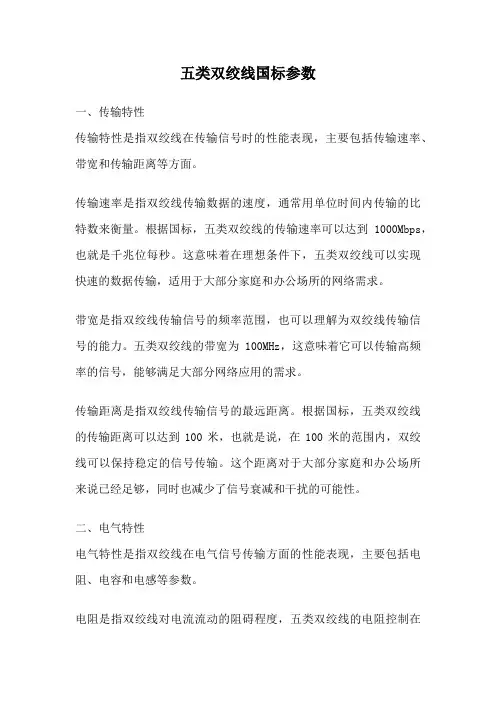

五类双绞线国标参数
五类双绞线国标参数一、传输特性传输特性是指双绞线在传输信号时的性能表现，主要包括传输速率、带宽和传输距离等方面。
传输速率是指双绞线传输数据的速度，通常用单位时间内传输的比特数来衡量。
根据国标，五类双绞线的传输速率可以达到1000Mbps，也就是千兆位每秒。
这意味着在理想条件下，五类双绞线可以实现快速的数据传输，适用于大部分家庭和办公场所的网络需求。
带宽是指双绞线传输信号的频率范围，也可以理解为双绞线传输信号的能力。
五类双绞线的带宽为100MHz，这意味着它可以传输高频率的信号，能够满足大部分网络应用的需求。
传输距离是指双绞线传输信号的最远距离。
根据国标，五类双绞线的传输距离可以达到100米，也就是说，在100米的范围内，双绞线可以保持稳定的信号传输。
这个距离对于大部分家庭和办公场所来说已经足够，同时也减少了信号衰减和干扰的可能性。
二、电气特性电气特性是指双绞线在电气信号传输方面的性能表现，主要包括电阻、电容和电感等参数。
电阻是指双绞线对电流流动的阻碍程度，五类双绞线的电阻控制在100欧姆以内，保证了信号传输的稳定性。
电容是指双绞线存储电荷的能力，五类双绞线的电容也被限制在标准范围内，确保了信号传输的准确性和稳定性。
电感是指双绞线对电流变化的反应程度，五类双绞线的电感也被控制在较低的水平，减少了信号的衰减和失真。
三、机械特性机械特性是指双绞线在物理机械性能方面的表现，主要包括抗拉强度、弯曲半径和耐磨性等方面。
抗拉强度是指双绞线在拉力作用下的抵抗能力，五类双绞线的抗拉强度较高，能够适应一定的拉力环境。
弯曲半径是指双绞线在弯曲时所需的最小半径，五类双绞线的弯曲半径较小，可以使其更容易安装和布线。
耐磨性是指双绞线在使用过程中的耐久性能，五类双绞线经过特殊处理，具有较高的耐磨性，能够抵御长时间的使用和摩擦。
四、环境特性环境特性是指双绞线在不同环境条件下的表现，主要包括工作温度范围、阻燃性和耐化学物质性能等方面。
超五类非屏蔽双绞线参数
超五类非屏蔽双绞线参数摘要：1.超五类非屏蔽双绞线的定义和作用2.超五类非屏蔽双绞线的参数介绍3.超五类非屏蔽双绞线的应用场景和优势4.如何选择合适的超五类非屏蔽双绞线正文：超五类非屏蔽双绞线是一种用于计算机网络传输的通信线缆，具有较高的传输速率、抗干扰性能和传输距离。
它在我国网络布线领域得到了广泛的应用，适用于各种商业、家庭和工业环境中的网络连接。
一、超五类非屏蔽双绞线的参数介绍1.传输速率：超五类非屏蔽双绞线的传输速率最高可达1000Mbps，即1Gbps，远高于普通双绞线的传输速率。
2.传输距离：在理想的布线环境下，超五类非屏蔽双绞线的最大传输距离可达100米。
3.抗干扰性能：超五类非屏蔽双绞线具有较强的抗干扰性能，能有效抵消外部电磁干扰，保证数据传输的稳定性。
4.接头类型：超五类非屏蔽双绞线通常使用RJ-45接头，可以与其他类型的网络线缆和设备兼容。
二、超五类非屏蔽双绞线的应用场景和优势1.应用场景：超五类非屏蔽双绞线广泛应用于企业、学校、医院等大型网络环境中，用于连接计算机、服务器、交换机等设备。
2.优势：相较于屏蔽双绞线，超五类非屏蔽双绞线成本较低，易于安装和维护。
同时，其传输速率和抗干扰性能满足大部分网络应用需求。
三、如何选择合适的超五类非屏蔽双绞线在选择超五类非屏蔽双绞线时，需关注以下几个方面：1.品牌：选择知名品牌的双绞线，保证产品质量和性能。
2.传输速率：根据实际需求选择合适的传输速率，如100Mbps、1000Mbps等。
3.线缆长度：根据布线环境和需求选择合适长度的线缆，避免过长或过短导致信号衰减或丢失。
4.价格：在满足性能需求的前提下，结合预算选择合适的价格区间。
综上所述，超五类非屏蔽双绞线凭借其优越的性能和成本优势，成为网络布线领域的重要选择。
如何区分五类线超五类线六类线
如何区分五类线超五类线六类线五类线、超五类线和六类线是指用于数据通信的电缆线的不同规格和性能等级。
它们在传输速度、带宽、抗干扰能力等方面有所不同，下面将分别对它们进行详细介绍，以便更好地区分它们。
一、五类线（CAT5）五类线是最早规定的标准电缆线，也是应用最为广泛的一种。
它分为CAT5和CAT5E两种。
1.CAT5线：CAT5线是传输速度为100MHz的一种标准电缆线，采用四对铜线进行传输。
它通常用于传输10/100Mbps以太网，适用于家庭网络、办公环境等较短距离的局域网。
2.CAT5E线：CAT5E线是对原CAT5线进行了改进，E代表“enhanced”（增强），它增加了对高频信号传输的支持，传输速度达到了1000MHz。
CAT5E线补偿了传输过程中的噪声和干扰，提高了网络的稳定性和可靠性。
因此，CAT5E线是目前较为常用的一种电缆线，广泛应用于局域网、网络摄像头、多媒体传输等领域。
二、超五类线（CAT5e）超五类线（CAT5e）是对CAT5E线的一种再次改进，提高了传输性能和抗干扰能力。
1.传输性能：超五类线的传输速度可达到1000Mbps，支持高达250MHz的频率范围，能够满足大部分现代网络的需求。
2.抗干扰能力：超五类线改进了线内和线间的干扰控制，采用了更好的绝缘材料和屏蔽技术，能够有效减少来自外部的噪声和干扰，保证数据传输的稳定性。
超五类线广泛应用于大型企业、大型数据中心等对网络性能要求较高的场所，适用于高速数据传输、视频传输、VoIP（Voice over Internet Protocol）等应用。
三、六类线（CAT6）六类线（CAT6）是目前应用较广泛的一种高性能电缆线，它主要在传输速度、带宽和抗干扰能力方面进一步提高。
1.传输速度：六类线的传输速度可达到10Gbps，在100米的传输距离下可以保持较好的传输性能。
它适用于高速网络、视频会议等需要大带宽和高速传输的应用。
2.带宽：六类线的频率范围达到了250MHz，比超五类线更宽，可以提供更大的带宽，支持更多的数据传输。
超五类屏蔽双绞线标准
超五类屏蔽双绞线标准超五类屏蔽双绞线是一种高性能的网络电缆，广泛应用于现代局域网和数据中心的建设中。
它的标准化对于保证网络传输质量和速度至关重要。
本文将详细介绍超五类屏蔽双绞线的标准，包括其定义、特性、应用范围等内容，希望能够为大家对这一标准有一个清晰的认识。
超五类屏蔽双绞线是指在传统的五类屏蔽双绞线基础上，进行了进一步的提升和改进，达到了更高的传输性能。
它的标准主要包括对线缆的传输性能、物理结构、电气特性等方面的要求。
在实际应用中，超五类屏蔽双绞线能够支持高达1Gbps的传输速率，甚至更高，因此在大型企业和数据中心的网络建设中得到了广泛的应用。
超五类屏蔽双绞线的标准主要包括以下几个方面：1. 传输性能，超五类屏蔽双绞线的传输性能要求更高，能够在更高频率下实现更快的传输速率。
其在传输衰减、NEXT、PSNEXT、远端串扰等方面都有严格的要求，以确保在高速传输时仍能保持良好的信号质量。
2. 物理结构，超五类屏蔽双绞线的物理结构包括线缆的外观、材料、直径、绝缘层等方面的要求。
这些要求旨在保证线缆的稳定性和耐用性，以及在不同环境条件下的适用性。
3. 电气特性，超五类屏蔽双绞线在电气特性上也有严格的标准，包括直流电阻、交流电阻、电容、绝缘电阻等方面的要求。
这些要求有助于保证线缆在电气传输中的稳定性和可靠性。
4. 应用范围，超五类屏蔽双绞线的标准也规定了其在不同场景下的应用范围，包括室内、室外、埋地等不同环境条件下的具体要求，以确保线缆在各种条件下都能够正常工作。
总的来说，超五类屏蔽双绞线的标准是为了保证其在高速网络传输中的稳定性和可靠性。
这些标准的制定是经过了大量的实验和实际应用验证的，具有很高的参考价值和指导意义。
因此，在选择和应用超五类屏蔽双绞线时，务必要严格按照其标准要求进行选型和安装，以确保网络的稳定和高效运行。
希望本文能够帮助大家对超五类屏蔽双绞线的标准有一个清晰的认识，为大家在网络建设和维护中提供一些参考和指导。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
正确识别五类双绞线
随着快速以太网标准的推出和实施，五类双绞线开始广泛地应用于网络布线。
但是由于个别厂商和网络公司在宣传上的误导，以及部分网络用户对有关标准缺乏必要的了解，致使在选用五类双绞线时真假难辨，不知所措。
然而，一旦选用了不符合标准的五类双绞线，一方面会使网络整体性能下降，另一方面为将来网络的升级埋下了隐患。
本文结合技术和应用，介绍标准五类双绞线的正确识别方法。
为了让大家对双绞线有个较全面的了解，我们先来介绍双绞线的常见类型及特性。
计算机局域网中的双绞线可分为非屏蔽双绞线(UTP)和屏蔽双绞线(STP)两大类：STP外面由一层金属材料包裹，以减小辐射，防止信息被窃听，同时具有较高的数据传输速率，但价格较高，安装也比较复杂;UTP无金属屏蔽材料，只有一层绝缘胶皮包裹，价格相对便宜，组网灵活。
除某些特殊场合(如受电磁辐射严重、对传输质量要求较高等)在布线中使用STP外，一般情况下我们都采用UTP。
现在使用的UTP可分为3类、4类、五类和超五类四种。
其中：3类UTP 适应了以太网(10Mbps)对传输介质的要求，是早期网络中重要的传输介质;4类UTP因标准的推出比3类晚，而传输性能与3类UTP相比并没有提高多少，所以一般较少使用;五类UTP 因价廉质优而成为快速以太网(100Mbps)的首选介质;超五类UTP的用武之地是千兆位以太网(1000Mbps)。
根据目前网络布线的实际需要，本文主要介绍五类UTP的正确识别和选择方法。
1.传输速度
双绞线质量的优劣是决定局域网带宽的关键因素之一。
某些厂商在五类UTP电缆中所包裹的是3类或4类UTP中所使用的线对，这种制假方法对一般用户来说很难辨别。
这种所谓的“五类UTP”无法达到100Mbps的数据传输率，最大为10Mbps或16Mbps。
一个简单的鉴别办法是用一条双绞线连接两台100Mbps的设备(网卡到网卡或网卡到HUB)，通信时用Windows 95/98自带的monitor检测工具对其数据传输率进行监测。
方法为:①选择“开始→程序→附件→系统工具→系统监视器”，将出现“系统监视器”窗口。
如果在“系统工具”中没有“系统监视器”工具时，可通过“我的电脑→添加/删除程序→Windows安装程序→系统工具→系统监视器”建立。
②在“系统监视器”窗口中设置监视对象。
选择“编辑”菜单中的“添加项目”选项，在出现的对话框的“类别”列表中选择“Microsoft网络服务器”或“Microsoft 网络客户”(注意:在保证网络连接正常的情况下)，在下一个对话框中选择“写入的字节数/秒”或“读取的字节数/秒”。
至于选择“Microsoft网络服务器”或“Microsoft网络客户”，还是“写入的字节数/秒”或“读取的字节数/秒”，读者可任意选择，因为在网络中一个节点发送出的数据应该等于另一个节点接收到的数据。
③设置测试数据的输出方式。
系统提供了折线图、条形图和数字图三种输出方式，可通过窗口工具栏内的按钮来选择。
④进行测试。
最有效的办法是从服务器向你进行测试的工作站上拷贝大量的文件(为了测试的准确性，所拷贝的内容一定要足够多)。
一般来说，显示的峰值数值在4M/s以上，就基本可以肯定是五类网线了(3类线所能达到的峰值数值大约为2.5M/s)。
2.电缆中双绞线对的扭绕应符合要求
为了降低信号的干扰，双绞线电缆中的每一线对都是由两根绝缘的铜导线相互扭绕而成，而且同一电缆中的不同线对具有不同的扭绕度(就是扭绕线圈的数量多少)，如图3所示。
同时，标准双绞线电缆中的线对是按逆时针方向进行扭绕。
但某些非正规厂商生产的电缆线却存在许多问题:①为了简化制造工艺，电缆中所有线对的扭绕密度相同;②线对中两根绝缘导线的扭绕
密度不符合技术要求;③线对的扭绕方向不符合要求。
如果存在以上问题，将会引起双绞线的近端串扰(指UTP中两线对之间的信号干扰程度)，从而使传输距离达不到要求。
双绞线的扭绕度在生产中都有较严格的标准，实际选购时，在有条件的情况下可用一些专业设备进行测量，但一般用户只能凭肉眼来观察。
需说明的是，五类UTP中线对的扭绕度要比三类密，超五类要比五类密。
[楼主] | Posted:2005-02-22 16:18|。
