喷射混凝土
喷射混凝土1、概况近年来国内外喷射混凝土技术以它简便的工艺，独特的效应，经济的造价，广阔的用途，在建筑工程领域内展示出旺盛的生命力。
1.1 喷射混凝土的特点喷射混凝土是借助喷射机械，利用压缩空气或其他动力，将按一定比例配合的拌合料，通过管道输送并以高速喷射到受喷面（岩石壁面、模板、旧建筑物）上凝结硬化而成的一种混凝土。
喷射混凝土不是依赖振动来捣实混凝土，而是在高速喷射时，由水泥及集料的反复连续撞击而使混凝土压密，同时又可采用较小的水灰比（常为0.4～0.45），因而它具有较高的力学强度和良好的耐久性。
特别是及混凝土、砖石、钢材有很高的粘结强度，可以在结合面上传递拉应力和剪应力。
喷射法施工还可在拌合料中加入速凝剂，使水泥在10分钟内终凝，使混凝土喷射后能立即获得强度。
喷射法施工可将混凝土的运输、浇注和捣固结合为一道工序，不要或只要单面模板。
可通过输料软管在高空、深坑或狭小的工作区间向任意方位施作薄壁的或复杂造型的结构，工序简单，机动灵活，具有广泛的适应性。
研究凝结时间可调、工作性良好、长期性能稳定的微膨胀抗渗防裂高性能喷射混凝土，解决隧道工程中混凝土材料的关键技术问题，已成为现代喷射混凝土发展的主要趋势。
1.2喷射混凝土技术的最新发展喷射混凝土是由喷射水泥砂浆发展起来的。
1914年在美国的矿山和土木建筑工程中首先使用喷射水泥砂浆。
1942年瑞士阿利瓦（Aliva）公司研制成转子式混凝土喷射机，1947年联邦德国公司研制成双罐式混凝土喷射机。
1948～1953年间兴建的奥地利卡普隆水力发电站的米尔隧洞最早使用喷射混凝上支护。
以后，瑞士、西德、法国、瑞典、美国、英国、加拿大、苏联、日本等国相继在土木建筑工程中采用了喷射混凝土技术。
我国冶金、水电部门于六十年代初期，即着手研究混凝土喷射机械及喷射棍凝土技术，1965年11月，冶金部建筑研究院及第三冶金建设公司合作，成功地在鞍钢弓长岭铁矿建成了一条用喷射混凝土支护的矿山运输巷道。
13 表176-13 喷射混凝土试块抗压强度汇总计算评定表
水利水电工程
表176-13 喷射混凝土试块抗压强度汇总计算评定表
表176-13 普通混凝土试块抗压强度汇总计算评定表
填表说明
本表是依据《水利水电工程施工质量检验与评定规程》（SL176-2007）附录D 喷射混凝土试块抗压强度检验评定标准制定的。
填表时必须遵守“填表基本规则”，并符合以下要求:
1.用本表进行喷射混凝土试块统计计算、评定混凝土质量，必须是分部工程里的同部位、同标号（设计抗压强度）的混凝土试块。
2.表头：分部工程名称:填写使用本批喷射混凝土的分部工程名称；分部工程量:填写本批试块所代表的喷射混凝土量；填写喷射混凝土设计等级(或标号)及试块组数；检验日期:填写本批喷射混凝土检验开始及终止日期；评定日期：填写监理单位监理工程师签字日期。
3.表身：
（1）每组试块强度值Ri (MPa)，依据施工单位在过程的检验记录及机口及仓面取样成型的28d龄期混凝土试件试验成果及统计资料，若试块组数大于80组，可续表填入余下的试块强度值。
（2）质量标准: 见评定表，试块质量必须合格。
计算出的数值代入栏内的不等式能成立者为合格，喷射混凝土质量合格，否则喷射混凝土质量不合格。
4.表尾：
（1）评定结论：评定结论由监理单位填写“合格”或“优良”。
（2）施工单位由汇总计算人、技术负责人签名；实行了施工检测的工程，施工检测单位要对本表进行复核计算，试块强度值复核人签名；监理单位：监理工程师审核并签名，建设单位的现场代表确认并签名。
喷射混凝土抗压强度取样与评定
附录U 喷射混凝土抗压强度取样与评定U．1 喷射混凝土抗压强度取样规定U．1.1喷射混凝土抗压强度评定用试件。
指喷射在混凝土板件(450mm×350mm×120mm)上，在喷射砼板件上用钻芯机钻取标准尺寸为西1 00×100芯样，应在温度为2 0±2℃、相对湿度不低于9 5%、养护龄期为28d的标准养护条件测得的极限抗压强度为准。
试件3个为1组。
试件的制取和数量应符合下列规定：1不同强度等级及不同配合比的混凝土应在喷射地点或接收地点分别随机制取，每组试件应在同一盘或同一车中取样制作。
2边坡工程，每喷射50m3或～100m3混合料或小于50m3的独立工程，不得少于1组。
U．2 喷射混凝土抗压强度评定规定U．2.1喷射混凝土抗压强度评定用试件应按检验批进行评定，检验批应符合以下条件：1应以强度等级相同、龄期相同以及生产工艺条件和配合比基本相同的喷射混凝土组成同一检验批，同一检验批的喷射混凝土强度应以同批内全部强度测定值为代表值；2全部边坡工程喷射混凝土可作为一检验批。
U．2.2喷射混凝土抗压强度评定的合格标准1同一检验批试件数量不少于10组时，应按下列要求评定：Rn≥R (U．2.2-1)Rm-n≥0. 85R (U.2.2-2) 2同一检验批试件少于1 0组时，应按下列要求评定：Rn≥l. 05R (U. 2. 2-3)Rmin≥0. 9R (U.2.2-4) 式中：R——喷射混凝土抗压强度标准值( N/mm2)；R n——同一检验批n组喷射混凝土抗压强度的平均值( N/mm2)，精确至0.1(N/mm2)；R min——同一检验批n组喷射混凝土抗压强度的最小值(N/mm2)，精确至0.1(N/mm2)。
《锚杆喷射混凝土支设技术规范》(GB50086-2001)

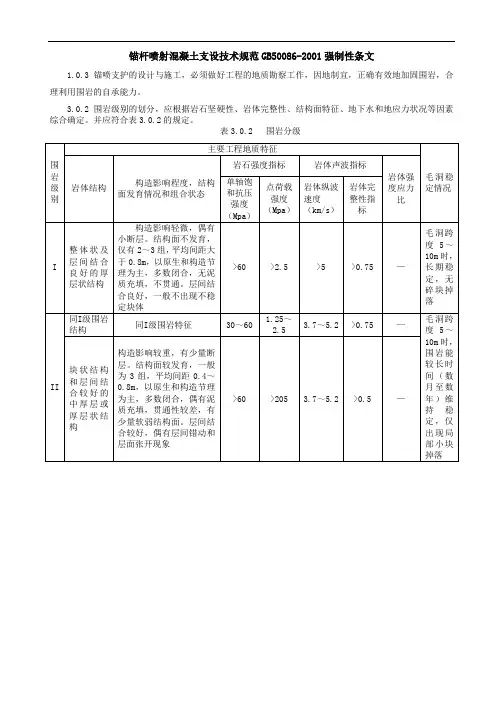

锚杆喷射混凝土支设技术规范GB50086-2001强制性条文1.0.3锚喷支护的设计与施工，必须做好工程的地质勘察工作，因地制宜，正确有效地加固围岩，合理利用围岩的自承能力。
3.0.2围岩级别的划分，应根据岩石坚硬性、岩体完整性、结构面特征、地下水和地应力状况等因素综合确定。
并应符合表3.0.2的规定。
表3.0.2 围岩分级护的类型与参数外．尚应进行监控量测，以最终确定支护类型和参数。
4.1.5对Ⅰ、Ⅱ、Ⅲ级围岩毛洞跨度大于１５ｍ的工程，除应按照本规范表4.1.2/1的规定，选择支护类型与参数外．尚应对围岩进行稳定性分析和验算；对Ⅲ级围岩，还应进行监控量测，以便最终确定支护类型和参数。
4.1.11对下列地质条件的锚喷支护设计，应通过试验后确定：１膨胀性岩体；２未胶结的松散岩体；３有严重湿陷性的黄土层；４大面积淋水地段；５能引起严重腐蚀的地段；６严寒地区的冻胀岩体。
4.3.1喷射混凝土的设计强度等级不应低于C15；对于竖井及重要隧洞和斜井工程，喷射混凝土的设计强度等级不应低于C20；喷射混凝土1d龄期的抗压强度不应低于5MPa。
钢纤维喷射混凝土的设计强度等级不应低于C20；其抗拉强度不应低于2MPa，抗弯强度不应低于6MPa。
不同强度等级喷射混凝土的设计强度应按表4.3.1采用。
表4.3.1喷射混凝土的强度设计值（MPa）5.3.5采用两次支护的地下工程，后期支护的施作，应在同时达到下列三项标准时进行：１隧洞周边水平收敛速度小于0.2ｍｍ/ｄ；拱顶或底板垂直位移速度小于0.1ｍｍ/ｄ；２隧洞周边水平收敛速度，以及拱顶或底板垂直位移速度明显下降；３隧洞位移相对值已达到总相对位移量的９０％以上。
7.5.5锚杆张拉与锁定应遵守下列规定：４压力分散型或拉力分散型锚杆应按张拉设计要求先分别对单元锚杆进行张拉，当各单元锚杆在同等荷载条件下因自由段长度不等而引起的弹性伸长差得以补偿后，再同时张拉各单元锚杆。
7.6.2预应力锚杆的验收试验应遵守下列规定：１验收试验锚杆数量不少于锚杆总数的５％，且不得少于３根。
湿喷报告

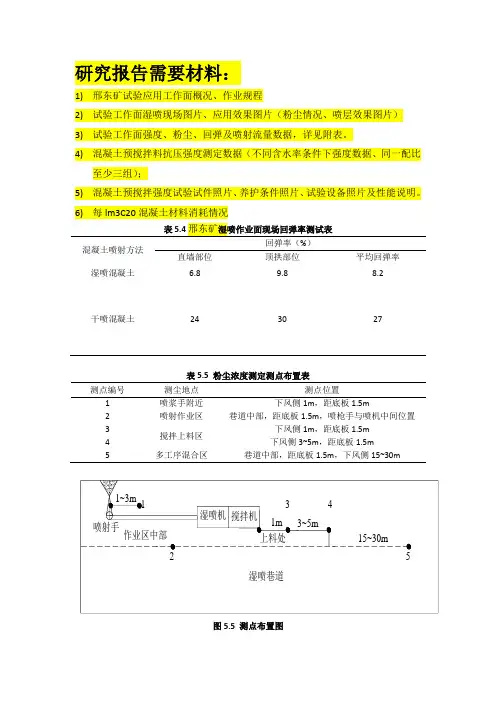

研究报告需要材料：1)邢东矿试验应用工作面概况、作业规程2)试验工作面湿喷现场图片、应用效果图片（粉尘情况、喷层效果图片）3)试验工作面强度、粉尘、回弹及喷射流量数据，详见附表。
4)混凝土预搅拌料抗压强度测定数据（不同含水率条件下强度数据、同一配比至少三组）；5)混凝土预搅拌强度试验试件照片、养护条件照片、试验设备照片及性能说明。
6)每lm3C20混凝土材料消耗情况表5.4邢东矿湿喷作业面现场回弹率测试表混凝土喷射方法回弹率（%）直墙部位顶拱部位平均回弹率湿喷混凝土 6.8 9.8 8.2干喷混凝土24 30 27表5.5 粉尘浓度测定测点布置表测点编号测尘地点测点位置1 喷浆手附近下风侧1m，距底板1.5m2 喷射作业区巷道中部，距底板1.5m，喷枪手与喷机中间位置3搅拌上料区下风侧1m，距底板1.5m4 下风侧3~5m，距底板1.5m5 多工序混合区巷道中部，距底板1.5m，下风侧15~30m图5.5 测点布置图表5.6 邢东矿粉尘浓度测定结果统计表湿喷工艺呼尘浓度/(mg/m 3) 2 全尘浓度/(mg/m 3) 呼尘浓度/(mg/m 3) 3 全尘浓度/(mg/m 3) 呼尘浓度/(mg/m 3) 干喷工艺1 全尘浓度/(mg/m 3) 呼尘浓度/(mg/m 3)2 全尘浓度/(mg/m 3) 呼尘浓度/(mg/m 3) 3全尘浓度/(mg/m 3)呼尘浓度/(mg/m 3)混凝土喷射方法 编号 28d 抗压强度/MPa 平均强度/MPa邢东矿 湿喷混凝土 （速凝剂） 12 湿喷混凝土 （无速凝剂） 1 2 干喷混凝土12每lm 3干喷C20混凝土材料消耗表序号 工序工作 单位 使用量 备注 1 水泥 Kg 2 碎石 M3 3 砂 M3 4 水 Kg 5 电 度 6 固体速凝剂 Kg 7 其他材料元 合计每lm3湿喷C20混凝土材料消耗表序号工序工作单位使用量备注1 水泥Kg2 碎石M33 砂M34 水Kg5 电度6 液体速凝剂Kg7 其他材料元合计。
