直流电机练习题教程文件
第1章直流电机 习题及参考答案
（3）
能耗制动，n＝200r/min；
参考答案：
额定运行时：额定电流： 电枢电流：
安 安
（1） 反接制动时，感应电势：
所串电阻： 制动转矩： （2） 回馈制动时，感应电势：
所串电阻： 制动转矩： （3） 能耗制动时，感应电势
所串电阻： 制动转矩：
伏 欧 N·m
伏 欧 N·m
伏
N·m
5
习题 7.4 已知某直流电动机铭牌数据如下，额定功率
，额定电压
，
额定转速
，额定效率
参考答案：
对于直流电动机，
，试求该电机的额定电流。
故该电机的额定电流 习题 7.5 试计算下列各绕组的节距 ， ， 和 ，绘制绕组展开图，安放主极及电刷，
1
第 7 章直流电机的基本理论
并求并联支路对数。 （1） 右行短距单叠绕组：2P＝4，Z＝S＝22； （2） 右行整距单波绕组：2P＝4，Z=S=20; （3） 左行单波绕组，2P＝4,Z=S=19; （4） 左行单波绕组，2P＝4,Z=S=21;
参考答案：
（1）
；
；
；
习题及参考答案
（2）
；
；
；
（3）
；
；
（4）
；
； 展开图略。 习题 7.6 一直流发电机数据 2P＝6，总导体数 N＝780，并联支路数 2a＝6，运行角速度
，每极磁通为 0.0392 韦，试计算： （1） 发电机感应电势； （2） 速度为 900r/min，磁通不变时发电机的感应电势； （3） 磁通为 0.0435 韦，n＝900r/min 时电机的感应电势； （4） 若每一线圈电流的允许值为 50 安，在第（3）问情况下运行时，发电机的电磁 功率。 参考答案：

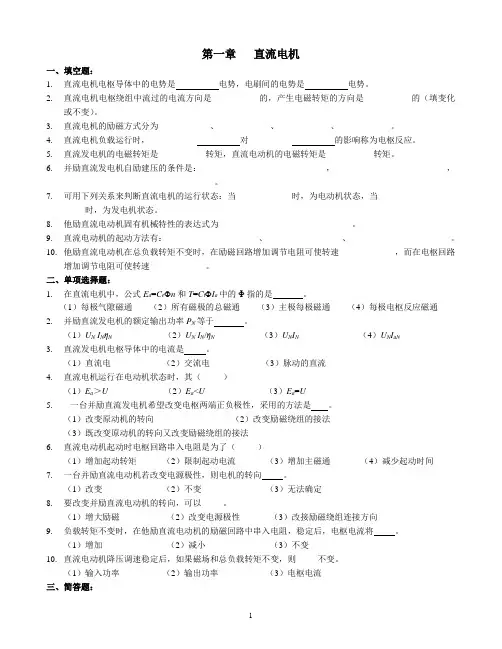

直流电机习题
第一章直流电机一、填空题：1.直流电机电枢导体中的电势是电势，电刷间的电势是电势。
2.直流电机电枢绕组中流过的电流方向是___________的，产生电磁转矩的方向是___________的（填变化或不变）。
3.直流电机的励磁方式分为____________、____________、____________、____________。
4.直流电机负载运行时，___________ 对__________ 的影响称为电枢反应。
5.直流发电机的电磁转矩是___________转矩，直流电动机的电磁转矩是___________转矩。
6.并励直流发电机自励建压的条件是：_____________________________，__________________________，__________________________________ 。
7.可用下列关系来判断直流电机的运行状态：当_____________时，为电动机状态，当_____________时，为发电机状态。
8.他励直流电动机固有机械特性的表达式为_______________________________。
9.直流电动机的起动方法有：______________________、__________________、________________________。
10.他励直流电动机在总负载转矩不变时，在励磁回路增加调节电阻可使转速_____________，而在电枢回路增加调节电阻可使转速_____________。
二、单项选择题：1.在直流电机中，公式E a=C eΦn和T=C tΦI a中的Φ指的是。
（1）每极气隙磁通（2）所有磁极的总磁通（3）主极每极磁通（4）每极电枢反应磁通2.并励直流发电机的额定输出功率P N等于。
（1）U N I NηN（2）U N I N/ηN （3）U N I N（4）U N I aN3.直流发电机电枢导体中的电流是。

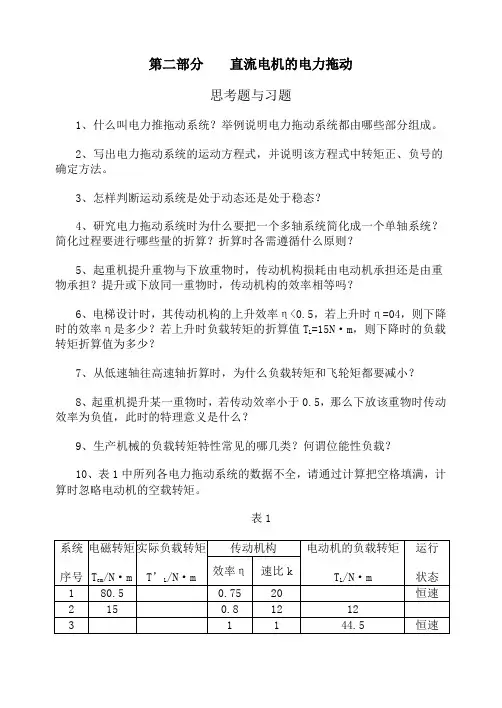

第二部分(直流电机的电力拖动-思考题与习题)Word版
第二部分直流电机的电力拖动思考题与习题1、什么叫电力推拖动系统？举例说明电力拖动系统都由哪些部分组成。
2、写出电力拖动系统的运动方程式，并说明该方程式中转矩正、负号的确定方法。
3、怎样判断运动系统是处于动态还是处于稳态？4、研究电力拖动系统时为什么要把一个多轴系统简化成一个单轴系统？简化过程要进行哪些量的折算？折算时各需遵循什么原则？5、起重机提升重物与下放重物时，传动机构损耗由电动机承担还是由重物承担？提升或下放同一重物时，传动机构的效率相等吗？6、电梯设计时，其传动机构的上升效率η<0.5，若上升时η=04，则下降=15N·m，则下降时的负载时的效率η是多少？若上升时负载转矩的折算值TL转矩折算值为多少？7、从低速轴往高速轴折算时，为什么负载转矩和飞轮矩都要减小？8、起重机提升某一重物时，若传动效率小于0.5，那么下放该重物时传动效率为负值，此时的特理意义是什么？9、生产机械的负载转矩特性常见的哪几类？何谓位能性负载？10、表1中所列各电力拖动系统的数据不全，请通过计算把空格填满，计算时忽略电动机的空载转矩。
表14 17.6 128 0.85 85 78 5.5 16.5 减速11、表2所列电动机拖动生产机械在稳态运行时，根据表中所给数据，忽略电动机的空载转矩，计算表内未知数据并填入表中。
表2生产机械切削力或重物重F,G/N切削速度或升降速度v/m·s-1电动机转速n/r·min传动效率负载转矩TL/N·m电磁转矩Tem/N·m刨床3400 0.42 975 0.80 起重机9800 提升1.4 1200 0.75下降1.4电梯1500 提升1.0 950 0.42下降1.012、如图所示的运动系统中，已知n1/n2=3,n2/n3=2, GD21=80N·m2，GD22=250N·m2，GD 23=750 N·m2，I’L=90 N·m2，（反抗转矩），每对齿轮的传支效率均为η=0.98，求折算到电动机轴上的负载转长和总飞轮矩。
直流电机考试题及答案
直流电机考试题及答案一、单选题（每题2分，共10分）1. 直流电机的工作原理是基于哪种电磁定律？A. 电磁感应定律B. 洛伦兹力定律C. 欧姆定律D. 法拉第电磁感应定律答案：B. 洛伦兹力定律2. 直流电机的电枢绕组中产生的是哪种类型的电动势？A. 直流电动势B. 交流电动势C. 脉冲电动势D. 恒定电动势答案：B. 交流电动势3. 直流电机的换向器的主要作用是什么？A. 改变电流方向B. 改变磁场方向C. 改变电机转速D. 改变电机扭矩答案：A. 改变电流方向4. 直流电机的励磁方式有哪两种？A. 并励和串励B. 并励和复励C. 串励和复励D. 并励和他励答案：D. 并励和他励5. 直流电机的转速与电枢电压的关系是什么？A. 正比B. 反比C. 无关D. 非线性关系答案：A. 正比二、填空题（每空1分，共10分）1. 直流电机的_________决定了电机的转速。
答案：电枢电压2. 直流电机的_________越大，电机的输出功率越大。
答案：电枢电流3. 直流电机的_________是将电能转换为机械能的关键部件。
答案：电枢绕组4. 直流电机的_________是将机械能转换为电能的关键部件。
答案：发电机5. 直流电机的_________是用于保护电机不受过电流损害的装置。
答案：过电流保护器三、简答题（每题10分，共20分）1. 简述直流电机的启动过程。
答案：直流电机的启动过程包括将电机接入电源，逐渐增加电枢电压，直到电机达到所需的启动转速。
在此过程中，需要控制电枢电流，以防止启动电流过大而损坏电机。
2. 直流电机的调速方式有哪些？答案：直流电机的调速方式主要包括改变电枢电压、改变电枢电阻、改变励磁电流和改变电枢电路的连接方式。
通过这些方法，可以有效地调整电机的转速，以满足不同的工作需求。
四、计算题（每题15分，共30分）1. 已知直流电机的电枢电阻为0.5Ω，电枢电压为220V，求电机的启动电流。
第3章直流电机习题解答
第3章直流电机习题解答第三章直流电机习题解答3-1 直流电机铭牌上的额定功率是指输出功率还是输入功率？对发电机和电动机有什么不同？答：输出功率；对于电动机指轴上的输出机械功率，对于发电机指线段输出的电功率。
3-2. 一台p对极的直流电机，采用单叠绕组，其电枢电阻为R，若用同等数目的同样元件接成单波绕组时，电枢电阻应为多少？答：P2R.解析：设单叠绕组时支路电阻为R1 ，考虑到并联支路数2a=2p，故有：R 2R P1 , 则R1 2PR ，单波绕组时，并联支路数2a=2,每条支路有p 个R1 ,则每条支路电阻为 2p2R ，并联电阻为p2R 。
3-3.直流电机主磁路包括哪几部分？磁路未饱和时，励磁磁通势主要消耗在哪一部分？答：（N 极），气隙，电枢齿，电枢磁轭，下一电枢齿，气隙，（S 极），定子磁轭，（N 极）；主要消耗在气隙。
3-4. 在直流发电机中，电刷顺电枢旋转方向移动一角度后，电枢反应的性质怎样？当电刷逆电枢旋转方向移动一角度，电枢反应的性质又是怎样？如果是电动机，在这两种情况下，电枢反应的性质怎样？答：当电刷偏离几何中性线时，除产生交轴电枢磁动势外，还会产生直轴磁动势。
对于发电机，当电刷顺电枢旋转方向移动一角度后，产生的交轴磁动势F aq 对主磁场的影响与电刷位于中性线时的电枢反应磁动势相同，产生的直轴电动势F ad 有去磁作用。
当电刷逆电枢旋转方向移动一角度后，产生的交轴磁动势F aq 对主磁场的影响与电刷位于中性线时的电枢反应磁动势相同，产生的直轴电动势F ad 有助磁作用。
如果是电动机，两种情况下的影响与发电机恰好相反。
3-5. 直流电机电枢绕组元件内的电动势和电流是交流还是直流？为什么在稳态电压方程中不考虑元件本身的电感电动势？答：交流；因为在元件短距时，元件的两个边的电动势在一段时间内方向相反，使得元件的平均电动势稍有降低。
但直流电机中不允许元件短距太大，所以这个影响极小，故一般不考虑。
（整理）直流电机习题.
（整理）直流电机习题.第十四章直流电机基本工作原理和结构14-1 直流发电机是如何发出直流电的？如果没有换向器，直流发电机能否发出直流电？答：直流发电机电枢绕组内的感应电动势实为交变电动势(如图示瞬间以导体a 为例), 电枢绕组的a 导体处于N 极底下, 由“右手发电机”定则判得电动势方向为⊙, 转半圈后, 处于S 极下, 电动势方向变为⊕ , 再转半圈, 又回到原来位置, 电动势又为⊙。
, 它通过换向装置后, 才把电枢绕组的交流变为外电路的直流。
换向装置的结构特点是电枢绕组尽管旋转，而 A 、B 电刷固定不转（电刷与磁极相对静止），且A 刷恒与N 极下导体相连，B 刷恒与S 极底下导体相连），则由A 刷引出的电动势方向恒为⊙（流出），若定义为正极，则Ｂ刷引出的电动势方向恒为⊕ (流入), 为负极，因此，由Ａ，Ｂ两刷得到的就是直流。
由上分析可知，由于内电路的交流是通过换向装置后才变为外电路的直流，故没有换向装置就不行。
14-2“直流电机实质上是一台装有换向装置的交流电机”，你怎样理解这句话？答：由上题可知，无论是直流发电机还是直流电动机，它们在电枢绕组内的电流均为交流（而电刷两端的外电路均为直流），故直流电机实为一台交流电机。
这种交（内电路）、直（外电路）流的转换就是靠换向装置来实现的。
发电机交流（内电路）直流（外电路）电动机因此说，直流电机实质上是一台带有换向装置的交流电机。
14-3试判断下列情况，电刷两端电压的性质：（1）（1）磁极固定，电刷与电枢同时旋转；（2）（2）电枢固定，电刷与磁极同时旋转。
答：由直流发电机原理可知，只有电刷和磁极保持相对静止，在电刷两端的电压才为直流，由此：① 交流：因为电刷与磁极相对运动。
② 直流：因为电刷与磁极相对静止。
14-4 直流电机有哪些激磁方式？各有何特点？不同的激磁方式下，负载电流、电枢电流与激磁电流有何关系？答：他励并励自励串励复励U 并励 I a =I f +I I f =U/R f 他励I=I a I f =U f /R f14-5 直流电机由哪些主要部件组成？其作用如何？答：一、定子1、主磁极：建立主磁通，包括：铁心：由低碳钢片叠成绕组：由铜线绕成2、换向磁极：改善换向，包括：铁心：中大型由低碳钢片叠成。
第七章直流电机试题及答案
C：转速下降，D：无法判定。
答：C
7.在直流电机中，公式 Ф和 中Φ指的是：
A：每极合成磁通，B：所有磁极的总磁通，
C：主磁通每极磁通，D：以上都不是。
答：A
8.★直流电动机在串电阻调速过程中，若负载转矩保持不变，则保持不变
A：输入功率，B：输出功率，
C：电磁功率，D：电机的效率。
A： B： C：1 D：2
答：C
18.★直流发电机的电刷逆转向移动一个小角度，电枢反应性质为。
A：去磁与交磁B：增磁与交磁C：去磁
答：制动，驱动。
7.一台串励直流电动机与一台并励直流电动机，都在满载下运行，它们的额定功率和额定电流都相等，若它们的负载转矩同样增加0.5，则可知：电动机转速下降得多，而电动机的电流增加得多。
答：串励，并励。
8.★电枢反应对并励电动机转速特性和转矩特性有一定的影响，当电枢电流Ia增加时，转速n将，转矩Te将。
答：A
9.起动直流电动机时，磁路回路应电源。
A；与电枢回路同时接入，
B：比电枢回路先接入，
C：比电枢回路后接入。
答：B
10.一台并励直流电动机将单叠绕组改接为单波绕组，保持其支路电流不变，电磁转矩将。
A：变大，B：不变，C：变小。
答：C
11.★一台串励直流电动机运行时励磁绕组突然断开，则
A：电机转速升到危险的高速，
第七章直流电机
一、填空（每空1分）
1.直流电机的电枢绕组的元件中的电动势和电流是。
答：交流的。
2.★★一台四极直流发电机采用单叠绕组，若取下一支或相邻的两支电刷，其电流和功率，而电刷电压。
答：减小，不变。
3.★一台并励直流电动机，如果电源电压和励磁电流 不变，当加上一恒定转矩的负载后，发现电枢电流超过额定值，有人试在电枢回路中接一电阻来限制电流，此方法。串入电阻后，电动机的输入功率 将，电枢电流 ，转速n将，电动机的效率η将。
6.1第2课时 直流电动机练习课件华东师大版九年级上册科学
4. 在“安装直流电动机模型”的实验中： （1） 连入滑动变阻器的目的是通过调节滑动变阻器来改变电路中电流的 大 小 ，从而改变电动机线圈转动的 速度 。 （2） 在实验中，若把磁铁的两极对调，将观察到的现象是电动机线圈的 转动方 向 发生改变。 （3） 在实验中，若把连接电源两极的导线对调，将观察到的现象是电动机线圈 的 转动方向 发生改变。 （4） 在实验中，若把连接电源两极的导线对调，同时把磁铁的两极对调，将观察 到的现象是 线圈的转动方向不变 。
5. （2022·江西）如图所示为某同学在科技节上展示的作品结构图。该作品的工作 原理是通电线圈在 磁场 中受力转动，相当于一个自制的 电动 机模型。
6. 直流电动手钻是家庭维修的好帮手。如图所示的某品牌的直流电动手钻的核心部件 就是一个电动机，它的工作原理是什么？该电动手钻可以通过“正反转按键”实现正向 “拧紧”螺母和反向“拧松”退出螺母，试问它是通过改变什么来实现这一功能的？
③ a接正极，b接负极，线圈中通与图甲电流方向相反的电流。
④ b接正极，a接负极，线圈中通与图甲电流方向相反的电流。
线圈刚通电时扭转方向与图甲所示的扭转方向相同的是（ D ）
A. ①和③
B. ②和④
C. ①和④
D. ②和③
12. 如图所示，小明用一段漆包线绕成线圈abdc，用小刀刮两端引线的漆皮，一端全 部刮去，另一端只刮半周。将线圈abdc放在用硬金属丝做成的支架上，并按图示连接 电路，则电磁铁的上端是 N 极。闭合开关，用手轻推一下线圈，线圈会持续转 动，这就是简易的 电动机 （填“发电机”或“电动机”），若只将电源的正、负 极对调，则线圈转动方向会与原来的转动方向 相同 （填“相同”或“相反”）。
8. （2022·常州）小明把安装完成的直流电动机模型接入如图所示的电路中，闭合 开关并调节滑动变阻器，电动机正常转动。若要改变电动机转动方向，则下列做法 中无效的是（ C ） A. 只对调电源的正、负极 B. 只对调磁体的N、S极 C. 同时对调电源的正、负极和磁体的N、S极 D. 导线①改接G、F点，导线②改接C、E点
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 19. 直流电动机采用电枢回路串变阻器启动时，将启动电阻（A）
• A.由大往小调 B.由小往大调 C.不改变其大小 D.不一定 向哪方向调
• 20. 直流电动机的电气调速方法有(B)。
• A、2
B、3
C、4
D、5
• 21、改变电枢电压调速，常采用（B）作为调速电源
• Ａ、并励直流发电机 Ｂ、他励直流发电机 Ｃ、串励直流发电 机 Ｄ、直流发电机
• A、改变励磁绕组极性 B、减少电流 C、增大电流 D、降压
• 14、为使直流电动机的旋转方向发生改变，应将电枢电流 （D）。
• （A）增大 （B）减小
（C）不变
（D）反向
• 15、直流电动机除极小容量外，不允许（B）启动。
• A、降压 B、全压 C、电枢回路串电阻 D、降低电枢电 压
• 16、如果使直流电动机在额定电压下直接起动，起动电流将是 电枢额定电流的(D)倍7-10
(D)10-20
• 17、直流电动机启动时，启动电流很大，可达额定电流的（C）
• A、4—7 B、2—25 C、10—20
D、5—6
• 18、直流电动机采用电枢回路串电阻启动，应把启动电流限制 在额定电流的（D）倍。
• （A）4~5
(B)3~4
(c)1~2
(D)2~2.5
• 30. 直流并励电动机的机械特性曲线是（C）。
• A、 双曲线 B、抛物线 C、一条直线
D、圆弧线
• 31、直流并励发电机的输出电压随负载电流的增大而（ B ）
• Ａ、增大 Ｂ、降低 Ｃ、不变
Ｄ、不一定
• 32、.改变直流电动机旋转方向，对并励电动机常采用（B）
• A、励磁绕组反接法
B、电枢绕组反接法
C、扁铜线
D、扁铝线
• 11、直流电动机的某一个电枢绕组在旋转一周的过程中的电流是 （B）
• （A）直流电流 （B）交流电流 （C）脉冲电流 （D）互相抵消 正好为零
• 12、 改变直流电动机励磁电流方向的实质是改变(B)。
• A、电压的大小 B、磁通的方向 C、转速的大小 D、电枢电 流的大小
• 13、为使直流电动机反转，应采取（A）的方法来改变主磁场 的方向。
• 8、 直流电机中的换向极由( D )组成。
• A、换向极铁心 B、换向极绕组 C、换向器 D、换向极铁心和 换向极绕组
• 9、直流电机换向极的作用是（C）
• A、消弱主磁场 B、增强主磁场 C、抵消电枢磁场 D、产生主磁 场
• 10.大、中型直流电机的主极绕组一般用(C)制造。
• A、漆包铜线 B、绝缘铝线
• C、励磁绕组和电枢绕组都反接
• D、断开励磁、电枢绕组反接
• 33、串励直流电动机启动时，不能（C）启动
• A、串电阻 B、降低电枢电压 C、空载
D、有载
• 34. 直流发电机电枢上产生的电动势是(B)
• A、 直流电动势 B、交流电动势 非正弦交变电动势
C、脉冲电动势 D、
• （√）1、直流电动机的励磁方式可分为他励、并励、串励和复 励。
直流电机部分练习题
• 1、按励磁方式分类，直流电机可分为（C）种。
• （A）2
（B）3
（C）4
(D)5
• 2、直流电机励磁绕组不与电枢联接，励磁电流由独立的 电源供给的电机称为（A）电机。
• A、他励
B、串励
C、并励
D、复励
• 3、.直流电机主磁极上两个励磁绕组，一个与电枢绕组串 联，一个与电枢绕组并联，称为（D）电机。
（D）电
• 27.将直流电动机电枢的动能变成电能消耗在电阻上称为(C).
• A、反接制动 B、回馈制动 C、能耗制动
D、机械制动
• 28.串励直流电动机的能耗制动方法有（A）种。
• A、2
B、3
C、4
D、5
• 29、直流并励电动机的机械特性是（D）
• A、陡降的直线 B、水平一条直线 C、软特性 D、硬特 性
• A、他励
B、串励
C、并励
D、复励
• 4、.直流电动机是利用（ C ）的原理工作的。
• （A）导体切割磁力线
（B）通电线圈产生磁场
• （C） 通电导体在磁场中受力运动 （D）电磁感应
• 5、．直流电机主磁极上两个励磁绕组，一个与电枢绕组 串联，一个与电枢绕组并联，称为（D）电机。
• （A）他励 （B）串励 （C）并励 （D）复励
• A、发电状态 B、电动状态 C、空载状态 D、短路状态
• 25、直流电动机回馈制动时，电动机处于（B）
• A电动状态 B、发电状态 C、空载状态 D、短路状态
• 26、直流电动机反接制动时，当电动机转速接近于零时，就应 立即切断电源，防止（D）.
• (A)电流增大 （B）电机过载 （C）发生短路 动机反向转动
• （ × ）2．直流电机中的换向器用以产生换向磁场，以改善电 机的换向。
• （√）3．直机电机灰尘大及受潮是其在耐压试验中被击穿的主 要原因之一
• （√）4、直流电动机启动时，必须限制启动电流。
• （×）5、并励直流电机的励磁绕组匝数多，导线截面较大。 • （×）6.直流电动机一般都允许全电压直接启动。
• （ × ）7．直流电动机启动时，常在电枢电路中串入附加电阻， 其目的是为了增大起动转矩。
• （√）8、.直流电动机改变励磁磁通调速法是通过改变励磁电流 的大小来实现的。
• （√）9.直流发电机在电枢绕组元件中产生的是交流电动势，只
是由于加装了换向器和电刷装置，才能输出直流电动势。 • √ ）10、直流并励电动机的励磁绕组决不允许开路。 • （×）11、要改变直流电动机的转向，只要同时改变励磁电流
• 22、改变直流电动机的电源电压进行调速，当电源电压降低其 转速（B）
• A、升高
B、降低 C、不变 D、变化不确定
• 23、下列不属于直流 电机调速方法是（C）。
• （A）改变电枢回路电阻调
（B）改变励磁电流调速
• （C）改变定子绕组的磁极对数调速 （D）改变电源电压调速
• 24、能耗制动时，直流电动机处于（A）
• 6、．直流电机的电枢铁心一般用（B）制成。
• （A）0.5毫米厚的薄钢板冲制成型后再用铆钉铆紧
• （B）0.5毫米厚的表面有绝缘层的硅钢片叠压
• （C）整块的钢板
（D）整块的铸铁
• 7、.直流电机中的电刷是为了引导电流，在实际应用中一般都采用 （D）
（A）铜质电刷（B）银质电刷 C）金属石墨电刷 （D电化石墨电刷
