(Separator)最新技术-锂电池隔膜
锂电隔膜制备方法
锂电池隔膜是锂电池中的关键组成部分，它是一种具有绝缘性和良好离子透过性的薄膜，起到隔离电池正负极以防止短路的同时，允许锂离子通行从而完成电池的充放电循环。
常见的锂电隔膜制备方法包括以下几种：1. 干法拉伸法：- 干法拉伸法是通过物理拉伸的方式制备隔膜，原材料为高分子材料（如聚丙烯PP 或聚乙烯PE）。
- 材料在高温下被压延成薄膜，随后在机械力的作用下进行定向拉伸。
- 拉伸后的薄膜形成微孔结构，这些微孔可以让锂离子通过。
2. 湿法拉伸法：- 湿法拉伸法与干法拉伸法类似，区别在于高分子材料会被溶剂和非溶剂的混合物浸泡。
- 在该混合物中，高分子形成凝胶状，随后进行机械拉伸。
- 拉伸制成的薄膜随后经过洗涤以去除残留的溶剂，最后经过烘干和定型处理。
3. 相转化法（相转移法）：- 利用高分子和溶剂的相转化原理，高分子在特定溶剂中全溶解。
- 然后通过控制蒸发速度或加入沉淀剂使材料从溶液中逐渐析出，形成多孔结构。
- 最终获得具有一定孔隙率和孔径分布的隔膜。
4. 电纺丝法：- 电纺丝是一种使用高电压力使聚合物溶液喷射成丝的技术。
- 在电力作用下，高分子溶液从喷嘴喷出，形成极细的纤维并在收集板上形成网状结构。
- 纤维网经过烘干和热压处理，最终形成隔膜。
5. 纳米纤维自组装法：- 利用特定材料的自组装性质，通过特殊工艺如电化学沉积，形成纳米纤维结构。
- 这种方法可以获得具有高孔隙率和均匀孔径分布的纳米纤维隔膜。
每种方法都有其特点，制备过程中要严格控制生产条件，包括高分子材料的选择、溶剂和非溶剂的配比、温度、拉伸速度等参数，以确保隔膜的性能符合锂电池的要求。
目前，工业上常用的都是干法拉伸和湿法拉伸这两种相对成熟的制备方法。
锂电隔膜的质量对电池的安全性、稳定性和性能有着直接影响，因此隔膜技术的研究和发展仍然非常活跃。
怎样检测隔膜
隔膜Separator，在锂电池里面起着电子绝缘和离子导通的作用；隔膜，大家都知道，为锂电四大原材料之一，占整个电池成本的约20%；隔膜用的好与坏直接影响了电池的性能，不仅包含电性能，加工性能也深受影响，如：短路、低压等；相信很多厂家都一直在为客诉里面的低压和胀气而烦恼吧，那么，第一步，先选好您的隔膜；在检测隔膜之前，您要知道隔膜重点检测的参数有哪些；这篇帖子，我只介绍一般的锂电厂家需要检测的参数，这些项目最好都必检：1、基本参数，包括：厚度、宽度、面密度（计算法）、弧度（卷绕很重要）等；这些都很简单，不详述了；2、外观：白色，无毛刺,无毛边,光滑无皱,无污染，无划痕，无凝胶点，无黑色斑点，这些主要用看的；3、针孔：用暗箱测试，很简单一个装置，用箱子罩住一个灯泡，箱子上开个小口，小装置，大用途，这些针孔的多少直接影响短路率；用暗箱很容易发现针孔，如果不能辨别是否是针孔，可以照SEM，如下图片便是针孔的SEM 图：我们公司做了一个实验，将有针孔的和无针孔的同一品牌的隔膜做了测试，发现有针孔的短路率是无针孔的3倍，可见，针孔的检测是多么重要；4、透气度：不同的透气度会影响电池的性能，例如倍率性能，内阻等等；如果波动太大，直接影响组装过程的短路，所以，必须在样品认证的时候就规定好透气度的范围，量产后每批监控，波动范围不能超过50S/100CC；太大，就不能保证产品的一致性了。
透气度测试用Gurley指数测试仪就好了，进口的也才4万多一台，小投资，大回报；实在不想买的就送给我帮你们测试吧，少量收取费用，哈哈。
5、扫描电镜：没有条件的厂家必须在样品阶段送测，确认隔膜的成孔是否均匀，有没有破孔；通过SEM我们可以很直接的看到该厂家的产品一致性；还可以知道该厂采用的工艺，湿法还是干法；世界各国的隔膜SEM图片我都有，而且定期会更新，积累很重要，从这些也可以看出哪些厂在进步。
量产后，有条件的话可以每批次送测。
6、其他参数：吸液性（就是用电解液浸泡，看吸收了多少量，浸泡时间自己规定，规定好了就不要变，这样方便对比）；热缩率（一般90度烘烤4h，标准可以参照供应商测试结果，也可以根据工艺要求来定，一般的隔膜这一项都没问题）；这些参数样品承认的时候测试一下就好了，前面5项不出问题，这些都不会有太大的问题。
锂电池半固态无孔电解质隔膜

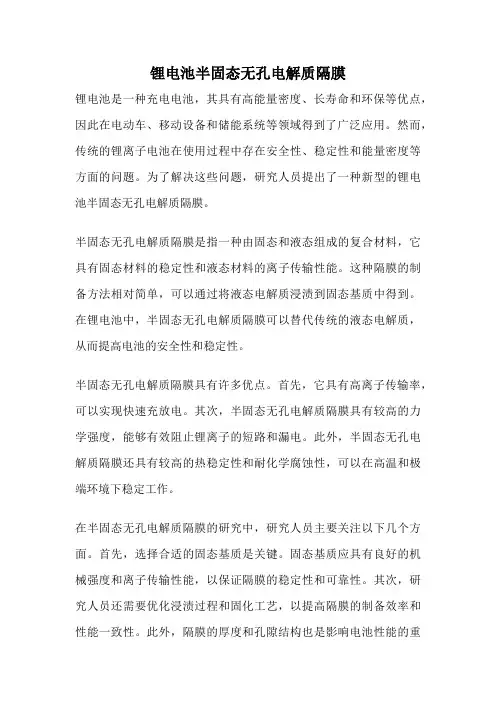

锂电池半固态无孔电解质隔膜锂电池是一种充电电池，其具有高能量密度、长寿命和环保等优点，因此在电动车、移动设备和储能系统等领域得到了广泛应用。
然而，传统的锂离子电池在使用过程中存在安全性、稳定性和能量密度等方面的问题。
为了解决这些问题，研究人员提出了一种新型的锂电池半固态无孔电解质隔膜。
半固态无孔电解质隔膜是指一种由固态和液态组成的复合材料，它具有固态材料的稳定性和液态材料的离子传输性能。
这种隔膜的制备方法相对简单，可以通过将液态电解质浸渍到固态基质中得到。
在锂电池中，半固态无孔电解质隔膜可以替代传统的液态电解质，从而提高电池的安全性和稳定性。
半固态无孔电解质隔膜具有许多优点。
首先，它具有高离子传输率，可以实现快速充放电。
其次，半固态无孔电解质隔膜具有较高的力学强度，能够有效阻止锂离子的短路和漏电。
此外，半固态无孔电解质隔膜还具有较高的热稳定性和耐化学腐蚀性，可以在高温和极端环境下稳定工作。
在半固态无孔电解质隔膜的研究中，研究人员主要关注以下几个方面。
首先，选择合适的固态基质是关键。
固态基质应具有良好的机械强度和离子传输性能，以保证隔膜的稳定性和可靠性。
其次，研究人员还需要优化浸渍过程和固化工艺，以提高隔膜的制备效率和性能一致性。
此外，隔膜的厚度和孔隙结构也是影响电池性能的重要因素，需要进行精确控制和调节。
半固态无孔电解质隔膜在锂电池领域具有广阔的应用前景。
首先，它可以提高锂离子电池的安全性。
由于半固态无孔电解质隔膜具有较高的力学强度，可以有效阻止锂离子的短路和漏电，从而减少电池的火灾和爆炸风险。
其次，半固态无孔电解质隔膜还可以提高锂离子电池的稳定性。
由于半固态无孔电解质隔膜具有较高的热稳定性和耐化学腐蚀性，可以在高温和极端环境下稳定工作，延长电池的使用寿命。
最后，半固态无孔电解质隔膜还可以提高锂离子电池的能量密度。
由于半固态无孔电解质隔膜具有高离子传输率，可以实现快速充放电，从而提高电池的能量密度和功率密度。
最新最全锂电池术语中英对照及释义
干货丨最新最全锂电池术语中英对照及释义后方一波英语学习！！！文对锂电池在研究和开发中常见的定义、术语、名词进行了归纳、整理，部份容易引起歧义的进行了解读。
相关文件已提交中华人民共和国工业和信息化部电子行业信息标准中全国碱性蓄电池标准化技术委员会。
本文为草案，非正式发布文本，标注部分将不会出现在正式发布的文件中，请以正式发布文本为准，本文仅供参考。
基本概念锂原电池（lithium primary battery）也称为一次锂电池，负极为锂，且被设计为不可充电的电池。
包括单体锂原电池和锂原电池组。
锂蓄电池（rechargeable lithium battery）锂离子电池和锂金属蓄电池统称为锂蓄电池（也称为可充放锂电池，二次锂电池）。
锂离子电池（lithium ion battery）利用锂离子作为导电离子，在正极和负极之间移动，通过化学能和电能相互转化实现充放电的电池。
包括单体锂离子电池和锂离子电池组。
单体锂离子电池（lithium ion cell）锂离子电池的基本单元，由电极、隔膜、外壳和电极片等在电解质环境下构成。
金属锂蓄电池（rechargeable lithium metal battery）电池中负极侧含有金属锂的锂蓄电池。
也称为可充放金属锂电池。
注：在电池装配的过程中，负极可以完全是金属锂，或者部分含有金属锂。
在电池循环过程中，负极中存在金属锂的形态，并可逆的发生电化学沉积和析出。
液态锂蓄电池（liquid rechargeable lithium battery）电池中只含有液体电解质的锂蓄电池。
非水有机溶剂锂蓄电池（ nonaqueous rechargeable lithium battery）电解质为有机溶剂的液态锂蓄电池。
水系锂蓄电池（aqueous rechargeable lithium battery）电解质为水溶剂的液态锂蓄电池。
Chen zq 1周前材料匠搜索复制混合固液电解质锂蓄电池（mixed solid liquid electrolyte rechargeable lithium battery）电池中同时含有液体和固体电解质的锂蓄电池。
锂电池隔膜——精选推荐
采用静电纺丝法制备锂离子电池隔膜的研究进展摘要：简述了锂离子电池对隔膜的应用要求，以及静电纺丝法制备锂离子电池隔膜的优缺点。
从孔隙率、浸润性、热尺寸稳定性、离子电导率等方面综述了静电纺丝方法制备无纺布型锂电池隔膜的研究进展。
在经典纺丝的基础上，利用接枝功能基团、涂覆无机纳米颗粒、共混制备得到性能优异的无纺布型隔膜。
能源和环境问题已成为当今世界广泛关注的热点，矿物资源日益减少，环境污染日益严重，大力开发新能源和可再生能源的利用技术是世界发展的必然趋势。
锂离子电池因具有高比能量、长循环寿命、无记忆效应、安全无公害和快速充放电等优点作为绿色能源的重要方向之一，被广泛应用于便携式电子产品，如手机、笔记本电脑、摄录机、电动工具等所需充电电池，以及作为航空航天、深海作业等领域中有关设备的充电电源[1]，并逐步走向电动汽车领域。
据报道，锂离子电池的正负极材料，以及电解液均已实现国产化，唯独锂离子电池隔膜还完全依赖进口，制约了锂离子电池的进一步发展。
作为锂离子电池的关键材料之一，目前隔膜约占电池成本的20％，其性能决定了电池的界面结构、内阻等，直接影响电池的容量、循环性能等特性。
性能优异的隔膜对提高电池的综合性能具有重要的作用。
因此，制备高性能锂离子电池隔膜对促进锂离子发展具有重要意义。
1锂离子电池隔膜的性能指标1.1厚度锂离子电池的内部空间是有限的，所以要求隔膜尽量的薄，但是这样会影响到隔膜机械强度。
隔膜越厚，电池阻抗就越大，反之，越薄，其机械性能越差。
一般要求厚度小于25μｍ[2]。
1.2孔隙率一般孔隙率越高，隔膜的透气性、吸液性越好，离子电导率越高、电池的循环性能和使用寿命越好，这是因为高孔隙率更有利于储存电解质，电化学反应时为离子提供更多的通道。
过高的孔隙率会影响到隔膜的机械强度，也更容易被枝晶刺穿造成短路。
商用隔膜隙率大于４０％，孔径１μｍ左右。
电纺纤维膜的孔隙率可以使用正丁醇浸泡法测得。
首先将制得的聚合物电纺膜裁剪成的正方形,先测试厚度,记为h,称重,记为W d;然后将其放入正丁醇中浸泡2小时,用滤纸小心拭去表面多余的液体,称重,记为Ww。
锂电池隔膜涂布工作总结

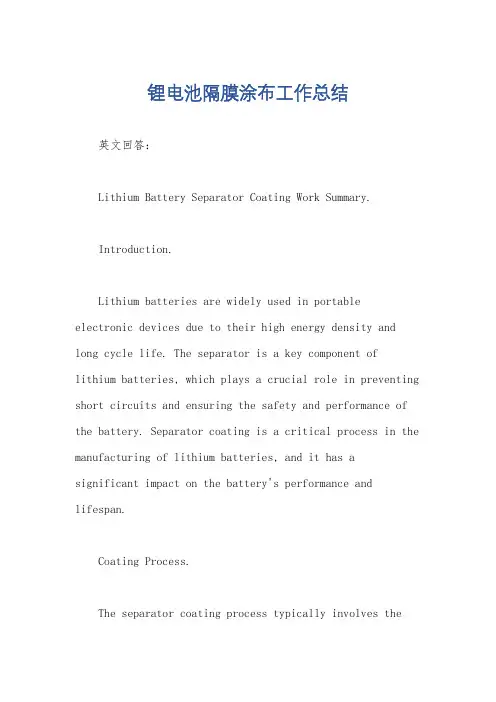

锂电池隔膜涂布工作总结英文回答：Lithium Battery Separator Coating Work Summary.Introduction.Lithium batteries are widely used in portableelectronic devices due to their high energy density and long cycle life. The separator is a key component oflithium batteries, which plays a crucial role in preventing short circuits and ensuring the safety and performance of the battery. Separator coating is a critical process in the manufacturing of lithium batteries, and it has asignificant impact on the battery's performance and lifespan.Coating Process.The separator coating process typically involves thefollowing steps:1. Substrate Preparation: The separator material, typically a polymer film, is cleaned and pretreated to ensure good adhesion of the coating.2. Coating Formulation: The coating formulation is designed based on the desired properties of the coated separator. The formulation may include polymers, ceramics,or other materials to enhance the separator's mechanical strength, thermal stability, and electrochemical properties.3. Coating Application: The coating is applied to the separator using various techniques, such as slot die coating, knife coating, or spray coating. The coating thickness and uniformity are carefully controlled to meetthe battery's specifications.4. Drying and Curing: After coating, the separator is dried and cured to remove solvents and ensure the proper bonding of the coating to the separator.Coating Materials.The materials used for separator coating vary depending on the desired properties and the specific application. Some commonly used materials include:Polymers: Polymers, such as polyethylene (PE) and polypropylene (PP), provide mechanical strength and flexibility to the separator.Ceramics: Ceramics, such as alumina (Al2O3) and zirconia (ZrO2), enhance the separator's thermal stability and improve its resistance to electrolyte penetration.Other Materials: Other materials, such as carbon nanotubes and graphene, are being explored to further enhance the separator's performance.Coating Properties.The properties of the coated separator are crucial for the performance and safety of the battery. Importantproperties include:Porosity: The porosity of the coated separator allows for the passage of ions while preventing the flow of electrons, thus preventing short circuits.Mechanical Strength: The coated separator must have sufficient mechanical strength to withstand the stresses encountered during battery operation, such as vibration and temperature changes.Thermal Stability: The coated separator must be stable under high temperatures to prevent degradation and maintain its integrity during battery operation.Electrochemical Stability: The coated separator must be electrochemically stable in the battery environment to prevent side reactions and ensure long battery life.Coating Optimization.The optimization of the separator coating process iscritical to achieving the desired battery performance. Factors that influence the coating optimization include:Coating Formulation: The composition and properties of the coating formulation can be tailored to meet specific battery requirements.Coating Thickness: The thickness of the coatingaffects the separator's porosity and electrochemical properties.Coating Uniformity: Uniform coating ensures consistent performance and reduces the risk of defects.Process Parameters: The coating process parameters, such as coating speed and temperature, need to be carefully controlled to achieve optimal results.Conclusion.Separator coating is a critical process in the manufacturing of lithium batteries. By carefully selectingcoating materials, optimizing the coating process, and controlling the coating properties, it is possible to produce high-performance separators that meet the demanding requirements of modern battery applications.中文回答：锂电池隔膜涂布工作总结。
锂电池隔膜的性能要求
锂电池隔膜的性能要求锂电池隔膜（Lithium-ion Battery Separator）是一种重要的功能材料，用于分隔正负极，防止直接接触和短路。
它具有很高的物理和化学性能要求，对锂电池的性能和安全性有着重要的影响。
本文将从物理性能、电化学性能、安全性能三个方面介绍锂电池隔膜的性能要求。
一、物理性能要求1.厚度：锂电池隔膜的厚度应适中，既要保证足够的机械强度，又要能减少电阻和增加电导率。
一般要求在10-30微米之间。
2.孔隙率：隔膜应具有适当的孔隙率，以便正负极材料之间的离子和电荷传递。
较高的孔隙率可以提高离子导电性和电解液浸透性，使得充放电更加高效。
3.热收缩性：隔膜应具有较低的热收缩性，以避免在高温下缩小孔径，导致锂离子传输的阻碍。
4.机械强度：隔膜应具有足够的机械强度，以保证其在电池生命周期内的稳定性和耐久性。
同时，隔膜应具有较高的拉伸强度和撕裂强度，以避免在装配和使用过程中出现断裂或破损。
二、电化学性能要求1.离子传输性能：隔膜应具有高离子导电性，以便锂离子能够快速地在正负极之间传输。
低内电阻能够提高电池充放电效率和功率密度。
2.电化学稳定性：隔膜应具有良好的电化学稳定性，能够在电池工作过程中抵抗电解液和电极材料的腐蚀和溶解。
此外，隔膜还应具有较低的锂离子交换与失活，以保持电池的循环寿命和容量保持率。
3.封闭性：隔膜应具有良好的封闭性，以防止电解液溢漏和外界杂质的进入。
这有助于保持电池的稳定性和安全性。
三、安全性能要求1.热稳定性：隔膜应具有良好的热稳定性，能够在高温下保持结构稳定，不产生分解或熔融。
这可以避免高温下发生热失控的情况。
2.弹性变形能力：隔膜应具有一定的弹性变形能力，以适应电池在充放电过程中的体积变化。
这有助于减少电池内部应力和应变，提高电池的循环寿命。
3.阻燃性：隔膜应具有较好的阻燃性，以避免电池在发生故障或异常情况下的加剧燃烧。
综上所述，锂电池隔膜的性能要求包括物理性能、电化学性能和安全性能。
锂电池隔膜的生产工艺
锂电池隔膜生产工艺
一、原材料准备
锂电池隔膜的生产首先需要准备高质量的原材料，包括聚烯烃树脂、功能性添加剂、热稳定剂等。
这些原材料需要经过严格的质量控制，确保其纯度、粒径、分子量等参数符合生产要求。
二、熔融挤出
将原材料在高温下熔融，通过螺杆挤出机将熔融物料挤出成片材。
此过程需要控制好温度、压力和速度，以保证片材的厚度、宽度和均匀性。
三、拉伸取向
将挤出的片材在特定温度和拉伸比下进行拉伸取向，以提高隔膜的机械性能和透气性。
此过程中需要注意温度和拉伸速度的控制，以确保片材在拉伸过程中的均匀变形和取向效果。
四、热处理
对拉伸后的隔膜进行热处理，以消除取向过程中的内应力，提高隔膜的稳定性和机械强度。
热处理温度和时间需要根据隔膜的材质和性能要求进行设定。
五、表面处理
为了提高隔膜的浸润性和粘结性，需要对隔膜表面进行化学或物理处理。
常见的表面处理方法包括电晕处理、化学氧化处理、涂层处理等。
六、分切收卷
将热处理后的隔膜按照要求进行分切和收卷，以便后续的包装和运输。
分切时需要注意切割边缘的平整度和完整性。
七、包装入库
将分切收卷后的隔膜按照要求进行包装，并放入干燥、无尘的仓库中进行存储。
包装过程需要确保隔膜不受污染和损坏，同时仓库环境需要保持干燥、通风良好。
以上就是锂电池隔膜的生产工艺流程，每个环节都需要严格控制质量和操作参数，以确保最终产品的性能和质量。
