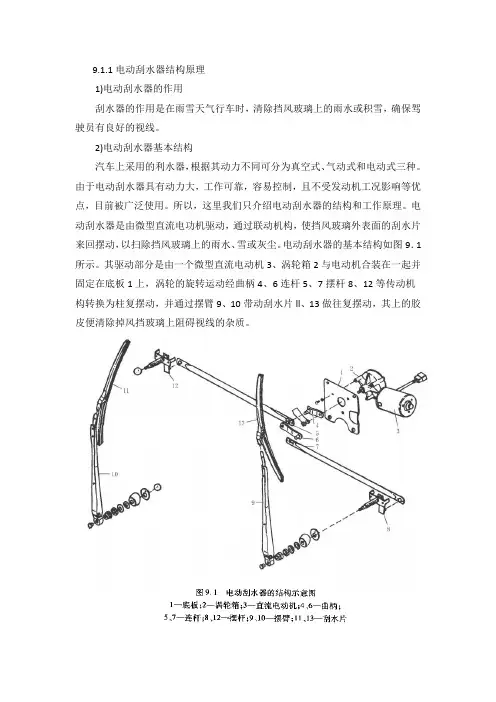

9.1.1电动刮水器结构原理1)电动刮水器的作用刮水器的作用是在雨雪天气行车时，清除挡风玻璃上的雨水或积雪，确保驾驶员有良好的视线。
2)电动刮水器基本结构汽车上采用的利水器，根据其动力不同可分为真空式、气动式和电动式三种。
由于电动刮水器具有动力大，工作可靠，容易控制，且不受发动机工况影响等优点，目前被广泛使用。
所以，这里我们只介绍电动刮水器的结构和工作原理。
电动刮水器是由微型直流电功机驱动，通过联动机构，使挡风玻璃外表面的刮水片来回摆动，以扫除挡风玻璃上的雨水、雪或灰尘。
电动刮水器的基本结构如图9．1所示。
其驱动部分是由一个微型直流电动机3、涡轮箱2与电动机合装在一起并固定在底板1上，涡轮的旋转运动经曲柄4、6连杆5、7摆杆8、12等传动机构转换为柱复摆动，并通过摆臂9、10带动刮水片ll、13做往复摆动，其上的胶皮便清除掉风挡玻璃上阻碍视线的杂质。
近年来在有些车辆上采用了柔性齿条传动刮水器，其结构如图9．2所示，柔性齿条传动机构具有占用空间小、噪声低、便于刮水电动机布置等优点。
可以将电动机装在维修空间比较大的地方，便于维护。
柔性齿条由套管、芯轴、钢丝三部分组成。
钢丝以一定的螺距绕在柔性的芯轴上，使芯轴表面形成“齿形”，与齿轮啮合带动刮水片做往复摆动刮水。
3)三刷永磁电动机刮水器电动机按其磁场结构来分，有并激磁式和永磁式两种。
日前采用永磁式电动机较多，因它的磁极为永久磁铁．具有体积小、重量轻、噪声小、结构简单、价格低廉等特点因而得到了广泛使用。
(1)结构：三刷永磁电动机因带有3个电刷而得名。
由永久磁铁(磁极)、电枢(转子)、3个电刷、壳体及驱动端盖(与减速箱连为一体)等组成见图9．3和图9．4。
磁极一般为铁氧体材料制成的永久磁铁，数量为一对。
电刷C为高速电刷，亦称为第三电刷，它与电刷B的夹角为30度或60度。
搭铁电刷A可以直接搭铁，也可以经刮水器开关搭铁。
(2)变速原理：三刷永磁电动机是利用三个电刷在电路中改变正、负电刷之间串连的线圈数目而实现变速的。

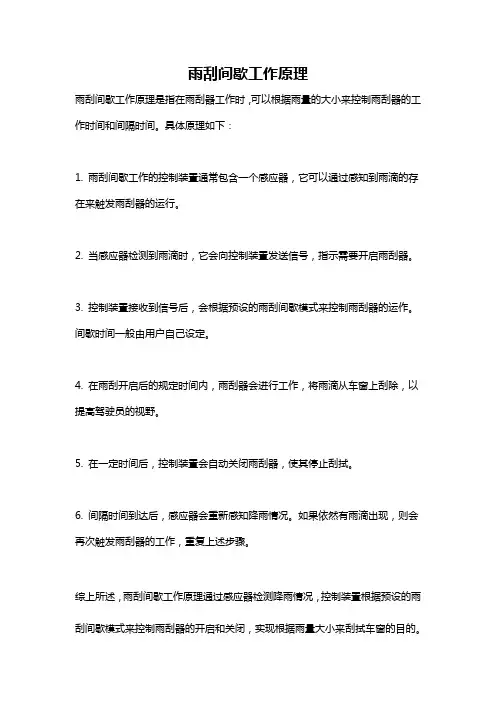

雨刮间歇工作原理
雨刮间歇工作原理
雨刮间歇工作原理是指在雨刮器工作时，可以根据雨量的大小来控制雨刮器的工作时间和间隔时间。
具体原理如下：
1. 雨刮间歇工作的控制装置通常包含一个感应器，它可以通过感知到雨滴的存在来触发雨刮器的运行。
2. 当感应器检测到雨滴时，它会向控制装置发送信号，指示需要开启雨刮器。
3. 控制装置接收到信号后，会根据预设的雨刮间歇模式来控制雨刮器的运作。
间歇时间一般由用户自己设定。
4. 在雨刮开启后的规定时间内，雨刮器会进行工作，将雨滴从车窗上刮除，以提高驾驶员的视野。
5. 在一定时间后，控制装置会自动关闭雨刮器，使其停止刮拭。
6. 间隔时间到达后，感应器会重新感知降雨情况。
如果依然有雨滴出现，则会再次触发雨刮器的工作，重复上述步骤。
综上所述，雨刮间歇工作原理通过感应器检测降雨情况，控制装置根据预设的雨刮间歇模式来控制雨刮器的开启和关闭，实现根据雨量大小来刮拭车窗的目的。
雨刮器控制原理
雨刮器控制原理
雨刮器是汽车上常用的设备之一，其作用是在雨天或雨后，清除挡风玻璃上的水滴，保障驾驶者的视线安全。
那么，雨刮器是如何控制工作的呢？
首先，雨刮器的控制需要通过一个开关来实现。
开关一般分为三个档位：低速、高速和间歇。
低速和高速是控制雨刮器转动的速度，而间歇是控制雨刮器在工作过程中的停留时间。
当开关处于低速或高速档位时，电流会流入雨刮器电机，使其转动。
同时，开关还会控制电机输出的转速，使雨刮器的转速与开关所选择的档位相匹配。
在间歇档位下，开关会实现一种特殊的控制方式。
当开关处于间歇档位时，电流只会在一定的时间间隔内流入电机，使其工作一段时间后自动停止。
在停止的时间段内，驾驶者可以观察挡风玻璃上的水滴情况，并根据需要再次启动雨刮器，使其继续工作。
除了开关控制外，雨刮器还需要一个雨量传感器来实现自动控制。
雨量传感器可以感知到挡风玻璃上的雨水情况，并通过信号传递给雨刮器控制器。
控制器会根据传感器所感知到的雨量情况，来决定雨刮器的工作速度和间歇时间。
当雨量增大时，雨刮器的工作速度也会相应增加，以保证挡风玻璃上的水滴能够及时被清除。
综上所述，雨刮器的控制主要依靠开关和雨量传感器来实现。
通过不同的控制方式，雨刮器可以适应不同的天气和驾驶需求，保障驾驶者的行车安全。
- 1 -。
汽车雨刮间歇继电器工作原理
汽车雨刮间歇继电器工作原理
汽车雨刮间歇继电器工作原理是根据雨量大小自动调节雨刮器工作的间歇时间。
工作原理如下：
1. 当雨刮开关打开时，电流从电池进入雨刮间歇继电器的线圈。
2. 继电器的线圈产生磁场，将磁力推动继电器的弹簧接点闭合。
3. 弹簧接点闭合后，将电池与雨刮器电机连接，电机开始工作，驱动雨刮器进行刮水。
4. 雨刮器开始刮动时，雨刮间歇继电器的线圈中的磁场会磁化继电器内部的闭锁铁核。
5. 闭锁铁核磁化后，会产生一个闭锁磁场，将继电器的弹簧接点保持闭合状态，继续供电给雨刮器电机。
6. 当雨刮器刮动到一定程度后，闭锁铁核的磁场减弱，继电器的弹簧会使接点断开，停止供电给雨刮器电机。
7. 雨刮器停止运动后，继电器的线圈中的闭锁磁场会慢慢消失。
8. 当闭锁磁场完全消失时，继电器的弹簧接点再次闭合，重新开始供电给雨刮器电机，重新启动雨刮器刮动。
9. 这样循环往复，根据雨刮器刮动和停止的间隔时间自动调节雨刮器的工作间歇时间。
汽车雨刮间歇继电器工作原理
汽车雨刮间歇继电器工作原理汽车雨刮间歇继电器是一种用于控制汽车雨刮器工作的电器设备，它通过控制电流的传导来实现雨刮器的间歇运行。
它的工作原理相对简单，但却十分实用和重要。
汽车雨刮间歇继电器由电磁继电器、电容器和开关组成。
当驾驶员打开雨刮开关时，电流通过继电器线圈，激活电磁继电器。
电磁继电器的触点闭合，使电流通过雨刮器电动机，使雨刮器开始工作。
然而，如果雨刮器一直保持工作状态，不仅会增加电瓶的负担，还可能损坏雨刮器的零件。
因此，需要一个能够控制雨刮器工作时间间隔的装置，这就是电容器的作用。
当电磁继电器触点闭合时，电容器开始充电。
电容器的充电速度取决于电容器本身的电容量以及电路中的电阻和电压。
当电容器充电达到一定程度时，电磁继电器的触点会突然断开，关闭电流。
这样，雨刮器就停止工作了。
接下来，在电容器放电的过程中，电容器会释放储存的电能，但电容器的放电速度比充电速度要快。
当电容器放电至一定程度时，电磁继电器的触点再次闭合，重新通电，雨刮器继续工作。
这样循环往复，形成了雨刮器的间歇运行。
通过调节电容器的容量和电路中的电阻，可以改变雨刮器的间歇周期。
一般来说，电容器的容量越大，电路中的电阻越小，间歇周期就越长，雨刮器的工作时间就越长。
相反，如果电容器的容量较小，电路中的电阻较大，间歇周期就较短，雨刮器的工作时间就较短。
雨刮间歇继电器还有一个重要的特点，就是在雨刮器停止工作的时候，如果检测到雨滴或湿度增加，继电器会立即重新启动雨刮器，以确保驾驶者的视线清晰。
这是通过传感器和控制电路实现的。
总结来说，汽车雨刮间歇继电器的工作原理是通过电磁继电器、电容器和开关的协同作用来控制雨刮器的间歇运行。
通过调节电容器的容量和电路中的电阻，可以改变雨刮器的间歇周期。
同时，继电器还能根据环境条件自动启动雨刮器，保证驾驶者的视线清晰，提高行车安全性。
随着汽车技术的不断发展，汽车雨刮间歇继电器在现代汽车中得到了广泛应用。
它的工作原理简单可靠，能够根据不同的需求和环境条件，提供适宜的雨刮效果。

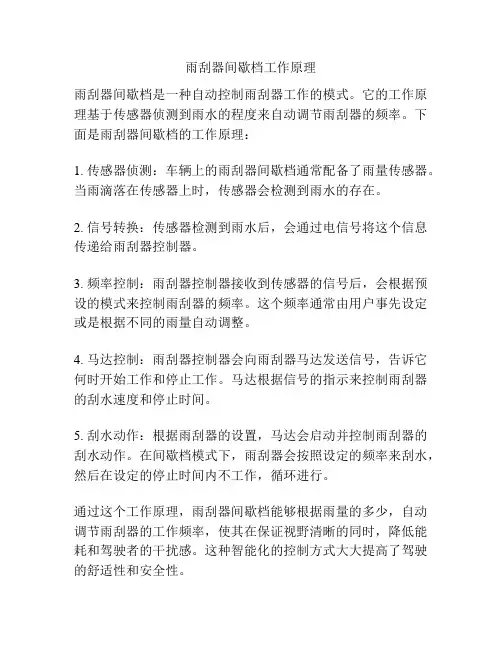

雨刮器间歇档工作原理
雨刮器间歇档工作原理
雨刮器间歇档是一种自动控制雨刮器工作的模式。
它的工作原理基于传感器侦测到雨水的程度来自动调节雨刮器的频率。
下面是雨刮器间歇档的工作原理：
1. 传感器侦测：车辆上的雨刮器间歇档通常配备了雨量传感器。
当雨滴落在传感器上时，传感器会检测到雨水的存在。
2. 信号转换：传感器检测到雨水后，会通过电信号将这个信息传递给雨刮器控制器。
3. 频率控制：雨刮器控制器接收到传感器的信号后，会根据预设的模式来控制雨刮器的频率。
这个频率通常由用户事先设定或是根据不同的雨量自动调整。
4. 马达控制：雨刮器控制器会向雨刮器马达发送信号，告诉它何时开始工作和停止工作。
马达根据信号的指示来控制雨刮器的刮水速度和停止时间。
5. 刮水动作：根据雨刮器的设置，马达会启动并控制雨刮器的刮水动作。
在间歇档模式下，雨刮器会按照设定的频率来刮水，然后在设定的停止时间内不工作，循环进行。
通过这个工作原理，雨刮器间歇档能够根据雨量的多少，自动调节雨刮器的工作频率，使其在保证视野清晰的同时，降低能耗和驾驶者的干扰感。
这种智能化的控制方式大大提高了驾驶的舒适性和安全性。
雨刮间歇继电器原理图
雨刮间歇继电器原理图
以下是一个雨刮间歇继电器的原理图。
(间歇继电器的原理图)
在图中，间歇继电器的左边是一个电源，右边是雨刮器控制电路。
其中包括了三个主要元件：继电器、电阻和电容。
电源的正极连接到继电器的引脚1，负极连接到电容的负极。
继电器引脚2和3串联一个电阻，将电阻的另一端连接到电容的正极。
当雨刮器启动时，继电器的状态由常闭转为常开。
此时，电源的电流开始流过继电器的线圈，使其变热，同时也开始给电容充电。
当电容充电到足够高的电压时，电阻和电容的串联电路中的电压升高，导致继电器引脚3上的电压变高。
这使得继电器的引脚4和5之间的触点关闭。
一旦触点关闭，电容开始从继电器的线圈上放电，导致电阻和电容串联电路中的电压下降。
当电压下降到一定数值时，继电器引脚3上的电压下降，触点重新打开。
在触点重新打开后，整个循环再次开始，继电器进入间歇状态，反复开关。
通过调整电容的数值和电阻的数值，可以调整雨刮间歇的间隔时间。
需要注意的是，这只是一个简化的雨刮间歇继电器原理图，实际应用中可能还涉及其他电路和元件。
雨刮电机工作原理
雨刮电机工作原理雨刮电机是汽车上非常重要的一个部件，它的作用是驱动雨刮器进行来回摆动，以清除挡风玻璃上的雨水、雪和灰尘，保证驾驶者的视线清晰。
那么，雨刮电机是如何工作的呢？下面我们就来详细介绍一下雨刮电机的工作原理。
首先，雨刮电机通过汽车的电气系统供电。
当驾驶者打开雨刮开关时，电流会通过开关进入雨刮电机。
雨刮电机通常由直流电动机和一组齿轮箱组成。
当电流通过电动机时，电动机会产生磁场，这个磁场会与电动机内的导体产生作用力，从而使电动机开始旋转。
电动机的旋转动力会通过齿轮箱传递给雨刮器臂。
齿轮箱的作用是将电动机的高速旋转转换为雨刮器臂所需的低速高扭矩旋转。
这样一来，雨刮器臂就可以以合适的速度和力度来清洁挡风玻璃了。
同时，雨刮电机还配备了一个间歇控制装置，它可以调节雨刮器的工作频率。
这个间歇控制装置通常由一个定时器和一个继电器组成。
定时器可以根据设定的时间间隔来控制继电器的通断，从而控制雨刮器的间歇工作。
这样一来，驾驶者可以根据实际需要来调节雨刮器的工作频率，以适应不同的天气条件。
总的来说，雨刮电机的工作原理就是通过电动机和齿轮箱的配合来驱动雨刮器进行清洁作业，同时配备了间歇控制装置来实现工作频率的调节。
这样一来，雨刮电机可以在不同的天气条件下，保证驾驶者的视线清晰，提高行车安全性。
除了工作原理，我们还需要了解一些关于雨刮电机的维护和故障排除知识。
首先，定期检查雨刮电机的工作状态和雨刮器的磨损情况，及时更换磨损严重的雨刮器。
其次，注意保持雨刮器和挡风玻璃的清洁，避免灰尘和油脂的堆积影响雨刮效果。
此外，如果发现雨刮器工作异常，如速度不稳定、间歇控制失灵等，应及时到专业维修站进行检修，避免因雨刮电机故障导致行车安全问题。
总的来说，雨刮电机作为汽车上的重要部件，其工作原理和维护保养都至关重要。
只有了解了雨刮电机的工作原理，我们才能更好地保养和维护它，确保驾驶者的行车安全。
希望通过本文的介绍，读者们对雨刮电机有了更深入的了解，能够更好地使用和维护这一关键部件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
雨刮间歇器原理
雨刮器是由电机带动，通过连杆机构将电机的旋转运动转变为刮臂（即挡风玻璃上面除了刮片之外的那部分）的往复运动，从而实现刮雨动作。
一般接通电机（即按一下雨刮器工作开关），即可让雨刮器工作。
通过选拔高速低速档，可以使电机的电流发生大小变化，从而控制电机转速，从而控制雨刮器的工作快慢。
雨刮器一般须要解决好刮刷角度、刮刷频率、干涉、噪声、刮净度、电流等问题。
另外，QC/T44-1997等汽车行业标准对雨刮器的性能、实验等作了具体规定。
雨刮器总成含有电动机、减速器、四连杆机构、刮水臂心轴、刮水片总成等。
当司机按下雨刮器的开关时，电动机启动，电动机的转速经过蜗轮蜗杆的减速增扭作用驱动摆臂，摆臂带动四连杆机构，四连杆机构带动安装在前围板上的转轴左右摆动，最后由转轴带动雨刮片刮扫挡风玻璃。
现在，汽车的雨刮臂有两个，电机一般是一个，称为“单机双臂”，也有每个雨刮器带一只电机，称为“单机单臂”。
有些雨刮臂还附带胶水管，水管接至洗涤器上，按一下开关会有水注喷向前档风玻璃。
在一些中高级轿车上，不但前后档风玻璃有雨刮器，就是前大灯也有一支小小的雨刮片，用以清除前灯玻璃上的尘埃。
司机关闭雨刮器时，雨刮臂往往不停在适当的位置，阻碍司机的视线。
为解决这一问题，雨刮器设有一个回位开关，它控制雨刮器电机，当雨刮臂停在档风玻璃下的适当位置时，电机才会停止运转。
现今的雨刮器已经普遍采用快档、慢档和间歇控制档。
其中间歇控制档一般是利用电机的回位开关触点与电阻电容的充放电功能使雨刮器按照一定周期刮扫，即每动作一次停止2－12秒时间，对司机的干扰更少。
有些车辆的雨刮器还装有电子调速器，该调速器附带感应功能，能根据雨量的大小自动调节雨臂的摆动速度，雨大刮水臂转得快，雨小刮水臂转得慢，雨停刮水臂也停。
雨刮器是重要的安全件，它必须能有效地清除雨水、雪和污垢；能在高温（摄氏零上80度）和低温下（摄氏零下30度）工作；能抗酸、碱、盐等有害物质腐蚀；使用寿命达到15万次刮刷循环（乘用车）。
雨刮器的动力源来自电动机，它是整个雨刮器系统的核心。
雨刮器电动机的质量要求是相当高的。
它采用直流永磁电动机，安装在前档风玻璃上的雨刮器电动机一般与蜗轮蜗杆机械部分做成一体。
蜗轮蜗杆机构的作用是减速增扭，其输出轴带动四连杆机构，通过四连杆机构把连续的旋转运动改变为左右摆动的运动。
雨刮器电动机采用3刷结构以方便变速。
间歇时间由间歇继电器控制，利用电机的回位开关触点与继电器电阻电容的充放电功能使雨
刮器按照一定周期刮扫。
雨刮器的刮片胶条是直接清除玻璃上雨水和污垢的工具。
刮片胶条通过弹簧条压向玻璃表面，它的唇口必须与玻璃角度配合一致，方能达到所要求的性能。
一般情况下在汽车组合开关手柄上有雨刮器控制旋扭，设有低速、高速、间歇3个档位。
手柄顶端是洗涤器按键开关，按下开关有洗涤水喷出，配合雨刮器洗涤档风玻璃。
洗涤器系统是目前汽车上很普通的装置，它由储水箱、水泵、输水管、喷水嘴组成。
其中储水箱一般是1.5升～2升的塑料罐，水泵是一种微型电动离心泵，通过它将储水箱的洗涤水输向喷水嘴，经2～4个喷水嘴的挤压作用将洗涤水分成细小的射流喷向档风玻璃，配合雨刮器起到清洁档风玻璃的作用。
除了前档风玻璃雨刮器外，许多乘用车还装置了后玻璃窗雨刮器，驾车者雨天能看到车后的东西。
有些高级乘用车上的前照灯也安装有类似雨刮器的清洗装置。
后玻璃窗雨刮器和前照灯清洗装置没有专门的四连杆机构，只在电动机上附加一个紧凑的转换机构（例如齿条齿轮或四连杆机构），将旋转变为摆动。
据欧美法规规定，当前照灯脏污到照明度降到20%时，前照灯清洗装置应当在8秒内洗涤干净污垢，使照明度恢复到80%。
前照灯洗涤用的水由档风玻璃雨刮器储水箱提供，其喷水嘴的位置要设置合理才能使车辆在任何速度下都能使洗涤水喷到灯面上。
