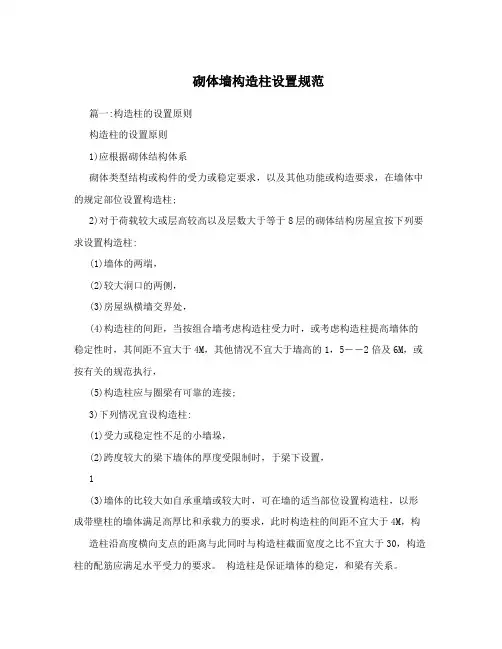

砌体墙构造柱设置规范篇一:构造柱的设置原则构造柱的设置原则1)应根据砌体结构体系砌体类型结构或构件的受力或稳定要求，以及其他功能或构造要求，在墙体中的规定部位设置构造柱;2)对于荷载较大或层高较高以及层数大于等于8层的砌体结构房屋宜按下列要求设置构造柱:(1)墙体的两端，(2)较大洞口的两侧，(3)房屋纵横墙交界处，(4)构造柱的间距，当按组合墙考虑构造柱受力时，或考虑构造柱提高墙体的稳定性时，其间距不宜大于4M，其他情况不宜大于墙高的1，5――2倍及6M，或按有关的规范执行，(5)构造柱应与圈梁有可靠的连接;3)下列情况宜设构造柱:(1)受力或稳定性不足的小墙垛，(2)跨度较大的梁下墙体的厚度受限制时，于梁下设置，1(3)墙体的比较大如自承重墙或较大时，可在墙的适当部位设置构造柱，以形成带壁柱的墙体满足高厚比和承载力的要求，此时构造柱的间距不宜大于4M，构造柱沿高度横向支点的距离与此同时与构造柱截面宽度之比不宜大于30，构造柱的配筋应满足水平受力的要求。
构造柱是保证墙体的稳定，和梁有关系。
( 1)为提高多层建筑砌体结构的抗震性能，规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接，共同加强建筑物的稳定性。
这种钢筋混凝土柱通常就被称为构造柱。
(2)在多层砌体房屋，底层框架及内框架砖砌体中，它的作用一般为:加强纵墙间的连接，是由于构造柱与其相邻的纵横墙以及牙搓相连接并沿墙高每隔500mm设置2 (6 拉结筋，钢筋每边伸入墙内大于1000mm。
一般施工时先砌砖墙后浇筑混凝土柱，这样能增加横墙的结合，可以提高砌体的抗剪承载能力10 % ―30 % ，提高的比例幅度虽然不高但能明显约束墙体开裂，限制出现裂缝。
构造柱与圈梁的共同工作，可以把砖砌体分割包围，当砌体开裂时能迫使裂缝在所包围的范围之内，而不至于进一步扩展。
砌体虽然出现裂缝，但能限制它的错位，使其维持承载能力并能抵消振动能量而不易较早倒塌。
砌体女儿墙最大悬臂高度及其构造柱间距的讨论
砌体女儿墙最大悬臂高度及其构造柱间距的讨论现行规范《GB-50011-2001》第3.7.1条规定，非结构构件自身及其与结构主体的连接需进行抗震设计。
屋面女儿墙作为围护墙体，属于非结构构件范畴。
通常情况下，上人屋面的女儿墙需要设计成立面悬臂式的，以免占据屋顶空间。
这就提出了两个问题：砌体女儿墙的最大悬臂高度和为了保证女儿墙的整体性所需的构造柱间距是多少？实际上，女儿墙的最大悬臂高度和构造柱的间距不仅由墙体自身的材料及其截面特性决定，还取决于抗震设防烈度和当地风荷载的大小。
除60米以上的高层建筑外，地震作用和风荷载作用可不同时考虑，因此笔者在本文中对二者共同作用不再赘述，只考虑地震单独作用时墙体受力机理。
当风荷载起主导作用时，两种作用应分别计算，取其安全值。
为了计算方便，水平地震作用采用底部剪力法计算。
下面以7度设防区、使用M5混合沙浆砌筑的240mm厚实心粘土砖女儿墙为例，计算屋面女儿墙最大悬臂高度及其构造柱间距。
1．屋面女儿墙最大悬臂高度的计算一般情况下女儿墙根部设有混凝土梁、板或圈梁，可视其为墙体的固接支座；墙体顶部为自由端，不存在支承点之间的相对位移所产生的影响，从而可将女儿墙简化为一静定悬臂构件。
在地震力FEh的作用下，女儿墙的受力机理等效于：集中力作用于自由端处的悬臂构件。
构件破坏面出现在A-A处，呈通缝状，属弯曲抗拉破坏。
地震力FEh取值仅考虑墙体自身重量，忽略自振周期、特征周期和阻力调整系数的影响。
在此处计算女儿墙的水平地震力时，未沿用底部剪力法中常规的G乘以3的放大系数的算法；而是采用等效侧力法中的状态系数、位置系数取代此值，故，用等效侧力法计算水平地震作用的标准值为计算参数：墙体自重 g=5.36KN/m2砌体抗拉强度 ftm=0.11MPa水平地震影响系数最大值（考虑各种基本地震加速度的地区）非结构构件类别系数（按丙类建筑考虑）非结构构件功能系数状态系数（不设置构造柱的取值）（设置构造柱的取值）位置系数（建筑屋顶点取值规定）组合分项系数承载力抗震调整系数 (非承重墙体)取单位长度1m为计算单元2．屋面女儿墙构造柱间距的确定设构造柱间距为L.由于摩擦力不作为抵抗地震作用的抗力，则假设底部断面破坏后，我们可将构造柱间的墙体视为水平简支梁或连续梁，构造柱视为墙体的支座进行计算。

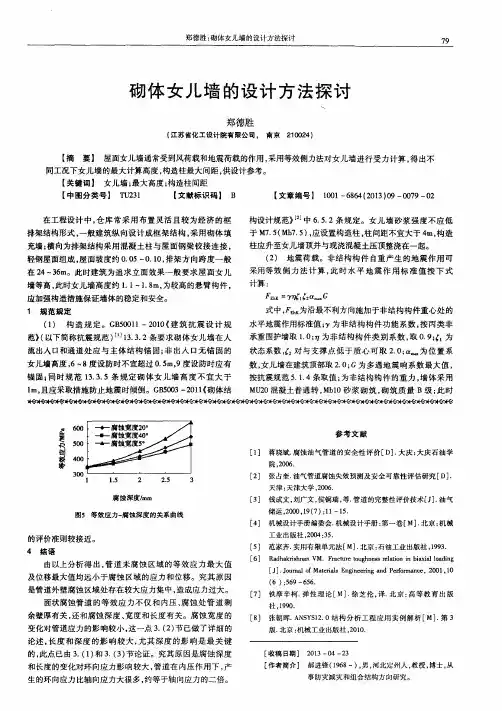

砌体女儿墙的设计方法探讨
在 工程设计 中 ， 仓 库 常 采用 布置灵 活且 较 为经 济 的框
排 架结 构形 式 ， 一般 建筑纵 向设 计成框 架结构 ， 采 用砌体 填 充墙 ； 横 向为排架结 构采用 混凝土柱 与屋 面钢梁铰接 连接 ，
轻钢屋面组 成 ， 屋 面坡度约 ０ ． ０ ５ — ０ 。 １ ０ ， 排 架方 向跨 度一 般
女儿墙 高度 ， ６ — ８ 度设 防时不宜超过 ０ ． ５ ｍ， ９度设防时应 有 锚圆 ； 同时 规范 １ ３ ． ３ ， ５条 规 定砌 体 女 儿墙 高 度不 宜 大 于
ｌ ｍ， 且应采取措施 防止 地震时倾倒 。Ｇ Ｂ ５ ０ ０ ３— ２ ０ １ １ 《 砌体结
按抗震规范 ５ ． １ ． ４ 条取值 ； 为非 结构构 件 的重力 ， 墙 体采用
当地震作用时女儿墙上下截面与屋面梁屋顶圈梁脱开为防止墙体倒塌应设置构造柱并控制构造柱的间距验算是可沿高度取1m高以构造柱为支点按水平连续梁计算此时应沿高度间距500ram配置水平钢筋216此时构造柱间距可按下式计算
郑德胜 ： 砌体女儿墙的设计方法探讨
７ ９
ｉ ‘ ｌ ｜ 委
凝扣
砌 体 女 儿 墙 的设计 方 法探 讨
水平地震作用标准值 ； ｙ为 非结构 构件 功能 系数 ， 按丙 类非 承重 围护墙取 １ ． ０ ； 为 非结构 构件 类别 系数 ， 取０ ． ９ ； 。为 状态系数 ， 对 与支 撑点 低 于质 心可 取 ２ ． ０ ； 一 为位 置 系 数， 女儿墙在建筑顶部取 ２ ． ０； Ｇ为 多遇 地震响 系数最大 值 ，
社， １ ９ ９ ０ ．
面状腐蚀 管道 的等 效应 力不 仅 和 内压 、 腐 蚀处 管 道剩 余壁厚有关 ， 还和腐蚀 深度 、 宽度 和长度有 关。腐蚀 宽度 的
多层砖砌体房屋构造柱设置要求
多层砖砌体房屋是一种常见的建筑结构形式，它以砖块为主要材料建造，具有稳固、耐久的特点。
而构造柱作为房屋的支撑结构，对于多层砖砌体房屋的承重和稳定起着至关重要的作用。
对多层砖砌体房屋构造柱的设置有着严格的要求。
本文将从构造柱的位置、尺寸、材料、固定方式等方面对多层砖砌体房屋构造柱的设置要求进行详细阐述。
一、构造柱的位置要求1.构造柱的位置应当合理，一般应设置在房屋的主承重墙下方，以保证其承受来自上层楼板和墙体的荷载。
2.构造柱的间距应当根据房屋的承重结构和设计要求进行合理设置，一般不应大于6米，以确保房屋的整体稳定。
二、构造柱的尺寸要求1.构造柱的截面尺寸应当根据设计要求和荷载计算确定，一般不应小于实际需要的承载能力，以确保其安全可靠。
2.构造柱的高度应当根据其所承受的荷载大小和楼层高度进行合理确定，一般不应小于2.5米，以确保其在垂直荷载下的稳定性。
三、构造柱的材料要求1.构造柱的材料应当符合国家相关标准和建筑设计要求，一般应选用混凝土或钢筋混凝土材料，以保证其承载能力和耐久性。
2.构造柱的加固和防腐处理应当符合建筑设计要求和监理要求，以保证其在使用过程中的安全性和稳定性。
四、构造柱的固定方式要求1.构造柱的固定方式应当符合设计要求和建筑标准，一般应选用搭接焊接或螺栓连接的方式，以确保其与楼板和墙体的牢固连接。
2.构造柱的连接部位应当进行必要的防火处理，确保其在发生火灾时的安全性和稳定性。
多层砖砌体房屋构造柱的设置是十分重要的，它直接关系到房屋的承重和稳定性。
在设计和施工过程中，必须严格按照建筑标准和设计要求进行设置，确保构造柱的位置合理、尺寸合适、材料优质、固定牢靠，从而保证多层砖砌体房屋的整体安全和稳定。
构造柱是多层砖砌体房屋中不可或缺的结构元素，它承担着支撑楼板和墙体荷载的重要任务，对房屋的稳定和安全性起着至关重要的作用。
构造柱的设置要求至关严格，不容忽视。
一、构造柱的位置要求在多层砖砌体房屋中，构造柱的位置至关重要。
女儿墙开裂隐患施工措施

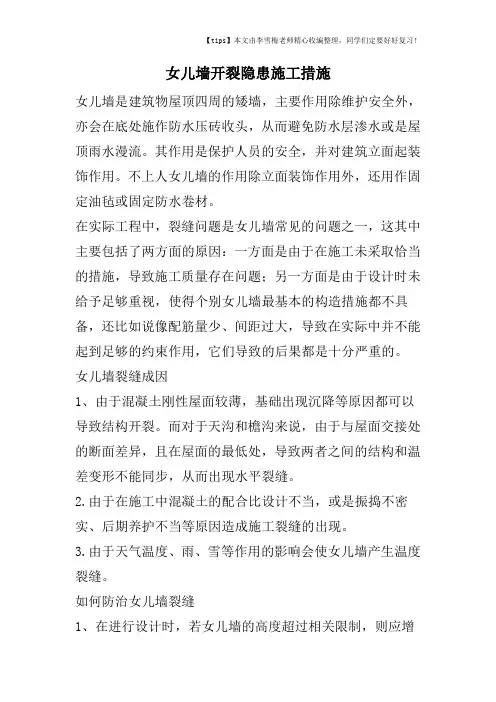

女儿墙开裂隐患施工措施女儿墙是建筑物屋顶四周的矮墙，主要作用除维护安全外，亦会在底处施作防水压砖收头，从而避免防水层渗水或是屋顶雨水漫流。
