桥梁模板施工方案
桥梁模板支架施工方案
桥梁模板支架施工方案桥梁模板支架施工方案一、施工目的和意义本方案的施工目的主要是为了确保桥梁模板支架的安全及稳定，为桥梁施工提供可靠的支撑。
桥梁模板支架施工是桥梁施工过程中的关键环节，它的稳定性和安全性直接关系到整个施工的质量和进度。
正确的施工方案能够有效地保障施工作业的安全性，提高工作效率和质量。
二、施工条件的分析与选择1. 地基土质情况：根据勘察报告，地基土质为坚硬的石质土壤。
2. 环境条件：工地周围无明显的环境污染，无重大的风雨等天气因素。
3. 施工期限：施工周期为30天。
4. 施工设备：吊篮、吊车、钢管脚手架等。
三、施工方案1. 施工前准备：a. 根据设计图纸，确定模板支架的基础尺寸和支座位置，并按照梁体的尺寸和位置布置支架。
b. 准备所需的材料，包括优质钢管、连接件、螺栓等。
c. 对施工材料进行检验，确保质量合格。
d. 安排施工人员，包括项目经理、技术负责人和施工人员等。
2. 施工步骤：a. 搭设挂篮：根据设计图纸，将钢管脚手架固定在桥梁上方，作为主要的工作平台。
b. 布置基础支架：根据支撑点位置，在桥墩顶部固定支撑座，然后安装横向和纵向的支撑杆，形成稳定的基础支架。
c. 安装主梁支座：根据设计要求，确定主梁的支撑位置，固定支座，并进行调整，保证水平。
d. 安装次梁支座：按照设计要求，确定次梁的支撑位置，固定支座，并进行调整，保证水平。
e. 安装模板支架：根据设计要求，固定模板支架，确保其稳定性和安全性。
f. 质量检验：在模板支架施工结束后，进行质量检验，确保支架的稳定性和安全性。
3. 安全措施：a. 施工人员必须佩戴安全帽和安全绳，严禁在高空中做无关工作。
b. 制定严格的安全操作规程，确保施工过程中严格遵守。
c. 根据桥梁的高度和形状，合理配置施工设备和施工人员。
d. 加强现场管理和监督，确保施工人员遵守操作规程和安全规定。
四、施工进度安排1. 前期准备：2天；2. 搭设挂篮和布置基础支架：5天；3. 安装主梁支座：5天；4. 安装次梁支座：5天；5. 安装模板支架：8天；6. 质量检验和收尾工作：5天。
桥梁模板专项施工方案
桥梁模板专项施工方案桥梁在现代交通建设中起着至关重要的作用，而施工是桥梁建设的关键环节之一。
本文将针对桥梁模板的施工方案进行详细介绍，以确保施工过程顺利进行。
一、施工前准备工作1.1 工程前期准备在桥梁模板专项施工前，需要进行充分的工程前期准备。
包括确定施工方案、编制施工计划、人员配备、材料准备、机械设备检验等。
1.2 模板材料检查在施工前，需要对桥梁模板材料进行检查。
确保材料质量符合要求，没有损坏或变形现象，以保证施工质量。
二、施工流程2.1 模板安装首先进行桥梁模板的安装工作。
根据设计图纸，精确测量，合理安装模板，确保结构牢固、稳定。
2.2 混凝土浇筑紧接着进行混凝土的浇筑工作。
控制浇筑速度、质量，确保混凝土整体性能符合标准要求。
2.3 拆模待混凝土凝固后，进行模板的拆除工作。
注意操作规范，避免对结构造成损害。
三、施工注意事项3.1 安全第一施工过程中，安全第一。
严格遵守相关安全操作规程，保障施工人员的人身安全。
3.2 质量控制在施工过程中，质量控制是至关重要的。
严格按照设计要求进行施工，确保桥梁模板专项施工质量。
四、施工结束4.1 竣工验收施工结束后，进行竣工验收。
查验桥梁模板施工质量，符合要求后方可交付使用。
4.2 施工总结总结桥梁模板专项施工过程中的经验与教训，为今后类似工程提供参考。
通过本文详细介绍，可以帮助施工人员更好地了解桥梁模板施工方案，保障施工质量，确保桥梁工程顺利进行。
桥梁施工工程方案模板(三篇)
桥梁施工工程方案模板本合同段特大桥桩基采用冲击钻机成孔，导管法灌注砼成桩的施工方法。
大桥及中桥桩基采用挖孔成孔的施工方法。
一般墩台身施工方法桥台和10m以下墩身一次性浇注成型，10m以上墩身采用翻模法施工。
具体施工方案如下：①10m以下墩身施工A现场架立和绑扎墩身钢筋，钢筋的加工、制作均按图纸及规范要求进行，保证间距、位置正确及保护层厚度符合要求。
B墩柱模板采用厂制钢模板，模板支立后检查模板的平面位置及竖直度是否符合设计要求，为保证模板稳固，防止变位，模板要用缆风绳、斜支撑等进行固定。
墩柱模板安装见示意图。
C砼由拌和站供应，吊机配合吊斗(泵送)进行浇筑。
浇筑时，在墩台顶安设活动窜筒，以防止落差过大而造成砼离析。
砼振捣采用插入式振捣器，按要求控制振捣时间及方法，确保砼振捣质量。
砼灌注见示意图。
D砼养护采用表面包裹塑料布的方式或覆盖土工织物洒水进行养生。
②10m以上墩身施工10m以上墩身采用翻模法施工。
A模型墩身采用特制定型钢模，翻模法施工。
模型表面光滑平整，接缝平顺、紧密，每节模板高4cm，并在横系梁位置预留缺口，以便预埋横系梁钢筋。
钢模面板采用5mm钢板，8#槽钢作骨架，80x8mm钢板作加劲肋，由专业厂家按设计要求制作。
分节段拼装连接成型。
模型采用内支撑及拉杆加固。
砼用采用泵送砼入模。
模型结构示意如图：B起吊设备配置25m以上高桥墩施工时，采用提升架起吊钢筋等料具，泵送砼入模；高度在25m以下墩柱施工时采用吊车起吊钢筋，泵送砼入模。
提升架结构见《墩身施工提升架示意图》。
Y型墩及双薄壁墩采用翻模施工,空心墩采用滑模施工。
施工方法同上。
墩身砼施工采泵送、提升架或吊车提升砼。
盖梁施工：盖梁模型以墩顶抱箍或预埋钢棒作为下部支撑体系，以简化操作程序，提高模型的利用率。
圆柱墩盖梁采用抱箍法施工，其余墩柱盖梁采用预埋钢棒法施工。
盖梁具体施工步骤如下：①托架施工：在抱箍或钢棒上铺45b工字钢形成盖梁下部支撑体系，再铺设方木。
桥梁高大模板施工方案
桥梁高大模板施工方案1. 引言桥梁是连接两个地理区域的重要建筑结构，它需要承受车辆和行人的重量，并具备足够的强度和稳定性。
在桥梁的施工过程中，模板的安装是必不可少的一步。
本文将介绍桥梁高大模板施工方案，并提供实施细节和注意事项。
2. 模板的选择在选择模板之前，需要根据桥梁的设计要求和施工条件来确定模板的材料和尺寸。
常用的桥梁模板材料有钢板、木板和竹木复合板等。
应根据桥梁的跨度、桥面宽度和荷载要求等因素，选择合适的模板材料和尺寸。
同时，还需要考虑模板的可重复使用性和施工方便性。
3. 模板的搭设模板的搭设是一个关键的施工环节。
在搭设过程中，应严格按照设计图纸要求和施工方案进行操作。
以下是模板搭设的几个重要步骤：3.1 桥面铺设首先，需要将模板板材按照设计图纸要求铺设在桥面结构之上。
在铺设过程中，要保证模板板材与桥面结构之间的接触完全密合，并且板材之间不能有空隙。
铺设完成后，需进行严密的检查，确保模板的平整度和稳定性。
3.2 模板支撑模板搭设完成后，需要进行模板支撑的设置。
模板支撑的高度和位置要根据桥梁设计要求和实际情况进行调整。
支撑点要均匀分布，支撑之间的距离不宜过大，以确保模板的稳定性。
同时，还需注意避免模板支撑点对桥面结构造成过大的荷载。
3.3 拉索加固为了进一步提高模板的稳定性，在模板搭设完成后，可以采用拉索加固的方法。
在桥面结构下方，设置拉索并与模板进行固定，以增强模板的刚性和抗变形能力。
拉索的数量和位置需根据模板的尺寸和设计荷载来确定，应确保拉索的张力均匀分布。
4. 模板的拆除桥梁高大模板的拆除是桥梁施工的最后一个环节。
在拆除过程中，需要注意安全和保护桥梁结构的完整性。
以下是模板拆除的几个重要步骤：4.1 解除模板支撑首先，需要逐步解除模板的支撑。
在解除支撑的过程中，要注意逐步降低模板的荷载，避免突然解除支撑导致模板破损或桥梁结构的变形。
同时，还需要根据支撑的位置和数量，合理安排人员的操作。
桥梁模板施工方案
桥梁模板专项施工方案一、桥墩模板施工方案1、工艺流程找平定位安装桥墩模板安装模箍安装拉杆或斜撑2、找平定位桥墩模板底边抹好1:3水泥砂浆找平层,按照放线位置在离地50～80mm处的主筋上焊接定位支杆，从四面顶住模板,以防止模板移位。
3、安装桥墩模板按桥墩模板设计图,由下至上安装模板，模板之间用U型卡连接卡紧.转角位置用连接角模将两侧模板连接。
支模前涂刷脱模剂，在拼装时采用海绵条夹在模板接缝处以防漏浆。
先固定两端桥墩模板,经校正、固定,拉通线校正中间各桥墩模板。
4、安装桥墩模箍模箍可用钢管、型钢等制成，模箍应根据桥墩模板尺寸、侧压大小等因素确定模箍间距为50cm一道，以增强桥墩模板刚度.5、安装拉杆或斜撑根据桥墩边长决定采用桥墩模板每边设两根拉杆，拉杆与地面夹角宜为45°，固定于预埋在地面上的钢筋环上,用花篮螺栓调节校正。
预埋的钢筋环与桥墩距离宜为3/4桥墩高。
桥墩模板也可采用方木斜撑的方法，一侧模板经校正后即可斜撑固定，斜撑与地面上木橛应连接牢固。
模板立好后,采用经纬仪调整横纵方向，并使用缆风绳加固,保证施工时稳固。
二、盖梁模板施工方案1、工艺流程支立柱安装梁底模绑扎梁钢筋安装侧模2、支立柱(1）填土地面应夯实，并铺垫通长脚手板。
（2）安装钢立柱，因梁截面较大，施工时采用双排支柱，用扣件锁紧并加剪刀撑,水平拉杆离地200mm设一道，以上每隔1。
8m设一道，支柱间距为1000mm。
3、安装盖梁底模按设计标高调整支柱标高，然后安装盖梁底模板和两边连接角模，并拉线找平。
4、绑扎盖梁钢筋盖梁钢筋在底板模板支好后绑扎,垫好保护层垫块，经检验合格后办理隐蔽工程验收记录。
5、安装侧模安装梁侧模板，边安装边拉线、量尺，与底模用U型卡连接,并在梁模板内侧弹好梁标高线。
（1）采用梁卡具时，固定梁侧模板的间距不大于600mm,夹紧梁卡具，同时安放梁上口卡。
因梁高超过600mm，需加对拉螺栓或对拉扁铁加固。
（2）梁板接头的模板根据施工现场实际情况进行设计和加工。

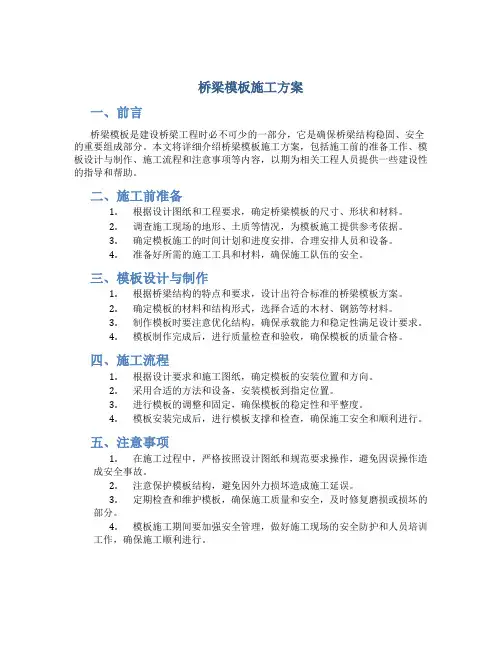

桥梁模板施工方案
桥梁模板施工方案一、前言桥梁模板是建设桥梁工程时必不可少的一部分，它是确保桥梁结构稳固、安全的重要组成部分。
本文将详细介绍桥梁模板施工方案，包括施工前的准备工作、模板设计与制作、施工流程和注意事项等内容，以期为相关工程人员提供一些建设性的指导和帮助。
二、施工前准备1.根据设计图纸和工程要求，确定桥梁模板的尺寸、形状和材料。
2.调查施工现场的地形、土质等情况，为模板施工提供参考依据。
3.确定模板施工的时间计划和进度安排，合理安排人员和设备。
4.准备好所需的施工工具和材料，确保施工队伍的安全。
三、模板设计与制作1.根据桥梁结构的特点和要求，设计出符合标准的桥梁模板方案。
2.确定模板的材料和结构形式，选择合适的木材、钢筋等材料。
3.制作模板时要注意优化结构，确保承载能力和稳定性满足设计要求。
4.模板制作完成后，进行质量检查和验收，确保模板的质量合格。
四、施工流程1.根据设计要求和施工图纸，确定模板的安装位置和方向。
2.采用合适的方法和设备，安装模板到指定位置。
3.进行模板的调整和固定，确保模板的稳定性和平整度。
4.模板安装完成后，进行模板支撑和检查，确保施工安全和顺利进行。
五、注意事项1.在施工过程中，严格按照设计图纸和规范要求操作，避免因误操作造成安全事故。
2.注意保护模板结构，避免因外力损坏造成施工延误。
3.定期检查和维护模板，确保施工质量和安全，及时修复磨损或损坏的部分。
4.模板施工期间要加强安全管理，做好施工现场的安全防护和人员培训工作，确保施工顺利进行。
六、结语桥梁模板施工是桥梁工程中至关重要的一环，正确有效地进行模板施工，可以确保桥梁结构的稳固和安全。
本文所介绍的桥梁模板施工方案，旨在为相关工程人员提供一些参考和帮助，希望能对桥梁工程的顺利实施有所帮助。
桥梁模板安装专项方案
一、方案概述为确保桥梁施工质量，保证桥梁结构的稳定性和安全性，特制定本桥梁模板安装专项方案。
本方案针对桥梁施工过程中模板的安装、拆除及维护，从技术要求、操作流程、安全措施等方面进行详细规定。
二、技术要求1. 模板材料：选用符合国家标准的定型钢模板、竹胶板等，确保模板强度、刚度和稳定性。
2. 支架体系：选用符合国家标准的钢管、扣件式脚手架等，确保支架体系安全、稳定。
3. 模板拼装：模板拼装前应进行编号、检查，确保模板尺寸、形状符合设计要求。
4. 模板连接：模板连接处应采用焊接、螺栓连接等方式，确保连接牢固。
5. 模板拆除：模板拆除时应按顺序进行，防止发生坍塌事故。
三、操作流程1. 模板准备：根据设计图纸，制作模板，并进行编号、检查。
2. 支架搭设：按照设计要求，搭设支架体系，确保支架稳定、安全。
3. 模板安装：按照编号，将模板安装在支架上，调整模板位置、垂直度，确保模板符合设计要求。
4. 模板加固：采用拉杆、螺栓等方式，对模板进行加固，确保模板在浇筑过程中稳定。
5. 浇筑混凝土：混凝土浇筑前，对模板进行清理、湿润，确保混凝土质量。
6. 模板拆除：混凝土强度达到设计要求后，按照拆除顺序，拆除模板。
7. 支架拆除：模板拆除后，拆除支架体系，清理现场。
四、安全措施1. 操作人员：操作人员应经过专业培训，熟悉模板安装、拆除操作流程。
2. 安全防护：施工现场应设置安全警示标志，操作人员应佩戴安全帽、安全带等防护用品。
3. 防坍塌：模板安装、拆除过程中，应采取防坍塌措施，如设置警戒线、加强人员巡视等。
4. 防触电：施工现场应确保电气设备安全可靠，操作人员应遵守电气安全规程。
5. 防高处坠落：高处作业时应采取安全措施，如设置安全网、设置防护栏杆等。
五、总结本桥梁模板安装专项方案从技术要求、操作流程、安全措施等方面对桥梁模板安装进行详细规定，旨在确保桥梁施工质量，提高施工效率，降低施工风险。
在实际施工过程中，应严格按照本方案执行，确保桥梁施工顺利进行。
模板专项施工方案桥梁
模板专项施工方案桥梁1. 项目背景近年来，我国交通基础设施建设日益发展，桥梁作为重要的交通枢纽，在城市化进程中扮演着重要的角色。
为了更好地推动城市交通建设，制定模板专项施工方案对桥梁建设至关重要。
2. 施工前准备在进行桥梁施工前，需要进行充分的准备工作。
首先要对桥梁施工现场进行勘察，了解地形和气候情况，以便合理安排施工计划。
同时，要确定材料供应和人员安排，并建立施工队伍，明确各自职责。
3. 施工过程3.1 基础施工•地基处理：对桥梁基础地基进行处理，确保承载力。
•基础浇筑：按设计要求进行混凝土浇筑，保证基础牢固。
3.2 桥墩施工•桩基处理：确定桩基位置及深度，进行预制或现场打桩。
•桥墩搭设：按照设计图纸要求搭设桥墩，确保位置准确。
3.3 梁体施工•制梁：根据设计制作预制梁体，或者进行现场浇筑。
•安装：将梁体吊装到桥梁墩顶并固定，保证连接牢固。
3.4 防护措施在施工过程中，要加强安全防护措施，确保施工人员和周边居民的安全。
定期检查施工设备，及时处理施工现场隐患。
4. 施工质量控制在施工过程中，要进行质量检查和验收，确保桥梁建设符合规范要求。
对关键节点进行抽查和复核，及时解决质量问题，确保工程质量。
5. 施工结束及验收完成桥梁施工后，要进行终验工作，对工程质量进行全面检查。
符合设计要求并经相关部门验收合格后，方可投入使用。
6. 总结模板专项施工方案桥梁建设是一项复杂的工程，在施工过程中需要科学规划，严格执行，确保工程质量和安全。
只有做好各个环节的工作，才能保证桥梁建设顺利进行，为城市交通发展贡献力量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥梁模板专项施工方案
一、桥墩模板施工方案
1、工艺流程
找平定位—安装桥墩模板—安装模箍—k安装拉杆或斜撑
2、找平定位
桥墩模板底边抹好 1 : 3水泥砂浆找平层，按照放线位置在离地
50~80mm处的主筋上焊接定位支杆，从四面顶住模板，以防止模板移位。
3、安装桥墩模板
按桥墩模板设计图，由下至上安装模板，模板之间用U型卡连接卡紧转角位置用连接角模将两侧模板连接。
支模前涂刷脱模剂，在拼装时采用海绵条夹在模板接缝处以防漏浆。
先固定两端桥墩模板，经校正、固定，拉通线校正中间各桥墩模板。
4、安装桥墩模箍
模箍可用钢管、型钢等制成，模箍应根据桥墩模板尺寸、侧压大小等因素确定模箍间距为50cm 一道，以增强桥墩模板刚度。
5、安装拉杆或斜撑
根据桥墩边长决定采用桥墩模板每边设两根拉杆，拉杆与地面夹角宜为45°,固定于预埋在地面上的钢筋环上，用花篮螺栓调节校正。
预埋的钢筋环与桥墩距离宜为3/4桥墩高。
桥墩模板也可采用方木斜撑的方法，一侧模板经校正后即可斜撑固定，斜撑与地面上木撅应连接牢固。
模板立好后，采用经纬仪调整横纵方向，并使用缆风绳加固，保证施工时稳固。
二、盖梁模板施工方案
1、工艺流程
支立柱一安装梁底模一绑扎梁钢筋一＞安装侧模
2、支立柱
（1）填土地面应夯实，并铺垫通长脚手板。
（2）安装钢立柱，因梁截面较大，施工时采用双排支柱，用扣件锁紧并
加剪刀撑，水平拉杆离地200mm设一道，以上每隔1.8m设一道，支柱间距
为1000mm。
3、安装盖梁底模
按设计标高调整支柱标高，然后安装盖梁底模板和两边连接角模，并拉线找
平。
4、绑扎盖梁钢筋
盖梁钢筋在底板模板支好后绑扎，垫好保护层垫块，经检验合格后办
理隐蔽工程验收记录。
5、安装侧模
安装梁侧模板，边安装边拉线、量尺，与底模用U型卡连接，并在梁
模板内侧弹好梁标高线。
（1）采用梁卡具时，固定梁侧模板的间距不大于600mm,夹紧梁卡具,
同时安放梁上口卡。
因梁高超过600mm,需加对拉螺栓或对拉扁铁加固。
（2）梁板接头的模板根据施工现场实际情况进行设计和加工。
三、承台、系梁模板施工方案
1、工艺流程
找平定位—安装模板—安装龙骨及支撑
2、模板底边抹好1:3水泥砂浆找平层，根据放线位置，在离地50~80mm 处的主筋上焊接定位支杆，从四周顶住模板，以防止模板变位。
3、根据模板设计图安装模板，模板之间用U形卡连接卡紧，转角位置用连接角模将两侧模板连接。
4、模板四周采用木龙骨支撑固定，并在模板内侧弹好承台（系梁）标咼线。
四、肋板模板施工方案
1、工艺流程
找平定位一-安装一侧模板一-安装另一侧模板
2、找平定位
肋板模板底边抹好1 : 3水泥砂浆找平层，根据放线位置，在离地
50~80mm处的主筋上焊接长度等于肋板厚度的定位支杆，以防止模板位移。
3、安装一侧模板
按模板设计图安装一侧模板，用靠尺和线坠校正，安装拉杆或斜撑。
模板竖直后，再安装塑料套管和对拉螺栓或对拉扁铁，其规格和间距符合模板设计要求。
4、安装另一侧模板
清扫肋板内杂物后，再安装另一侧模板，调正拉杆和斜撑，使模板垂直后，拧紧对拉螺栓或固定对拉扁铁，使两面模板连成一体
曲周县人民东路建设工程北干渠中桥
桥梁模板施工方
案
编希V人：___________________
审核人：_______________________
审批人：_______________________
江苏太平洋建设有限公司
年月日。
