《电气控制技术及应用》期末考核试卷一、填空题（每空2分，满分20分。
）1、接触器的触点中用于通断较大电流电路、用于通断小电流的电路。
2、电磁机构主要由和构成。
3、实现多地点的起停控制时，常开按钮要：常闭按钮要连接。
4、速度继电器KS常用于笼型异步电动机的控制。
5、熔断器RU应与保护电路应连接。
6、交流接触器的铁心用E形叠压而成，用来减少铁心的和涡流损耗。
二、选择题（每题2分，满分40分）1、交流接触器短路环的作用是（）。
A、短路保护B、消除铁心振动C、增大铁心磁通D、减少铁心磁通2、HH系列刀开关采用储能分合闸方式，主要是为了（）。
A、操作安全B、减少机械磨损C、缩短通断时间D、减少劳动强度3、用于电动机直接启动时，可选用额定电流等于或大于电动机额定电流（）三极刀开关。
A、1倍B、3倍C、5倍D、7倍4、DZ5-20型低压断路器的热脱扣器用于（）。
A、过载保护B、短路保护C、欠电保护D、失压保护5、熔体的熔断时间与（）。
A、电流成正比B、电流成反比C、电流的平方成正比D、电流的平方成反比6、交流接触器的线圈电压过高将导致（）。
A、线圈电流显著增加B、线圈电流显著减少C、触点电流显著增加D、触点电流显著减少7、过电流继电器的线圈吸合电流应（）线圈的释放电流。
A、大于B、小于C、等于D、无法确定8、热继电器在电动机控制电路中不能作（）。
A、短路保护B、过载保护C、缺相保护D、过载保护和缺相保护9、依靠接触器自身辅助常开触点使其线圈保持通电的现象称为（）。
A、互锁B＞并联C、自锁D、串联10、速度继电器的触点复位速度在（）以下。
A、120r∕minB、100r∕minC、120r∕sD、200r∕min11、当电路接好后，不通电用万用表试出线路阻为8,线路运行可能出现（）故障。
A、断路B、短路C、过载D、过电流12、当长动电路接完后，不通电，用万用表测试主电路，按下接触器按键，其中相间电阻有两个为电动机绕组的电阻值，另外一个为8,线路运行时可能出现（）现象。
电气设备期末考试题及答案
电气设备期末考试题及答案一、选择题（每题2分，共20分）1. 电气设备中，下列哪个不是基本的电气元件？A. 电阻器B. 电容器C. 电感器D. 变压器答案：D2. 交流电的频率是指：A. 电压的峰值B. 电流的峰值C. 电压和电流的频率D. 电压和电流的相位差答案：C3. 以下哪个是电力系统中常见的故障类型？A. 过载B. 短路C. 断路D. 所有选项都是答案：D4. 电气设备的接地是指：A. 将设备与电源连接B. 将设备与大地连接C. 将设备与负载连接D. 将设备与控制面板连接答案：B5. 电气设备中的保护装置主要用于：A. 提高设备效率B. 降低设备成本C. 保护设备和人员安全D. 增加设备使用寿命答案：C6. 以下哪个不是电气设备的绝缘材料？A. 橡胶B. 塑料C. 玻璃D. 铁答案：D7. 电气设备中的过载保护通常采用：A. 断路器B. 熔断器C. 继电器D. 接触器答案：B8. 电气设备中的三相电是指：A. 三个独立的单相电源B. 三个相位相差120度的电源C. 三个电压相同的电源D. 三个电流相同的电源答案：B9. 电气设备中的功率因数是指：A. 有功功率与视在功率的比值B. 无功功率与视在功率的比值C. 有功功率与无功功率的比值D. 视在功率与无功功率的比值答案：A10. 电气设备中的谐波是指：A. 正弦波B. 非正弦波C. 直流波D. 脉冲波答案：B二、填空题（每空2分，共20分）1. 电气设备中，电流的单位是________。
答案：安培2. 电气设备中，电压的单位是________。
答案：伏特3. 电气设备中，电阻的单位是________。
答案：欧姆4. 电气设备中，功率的单位是________。
答案：瓦特5. 电气设备中，电能的单位是________。
答案：焦耳6. 三相交流电的功率计算公式是________。
答案：P = √3 * U * I * cosφ7. 电气设备中，过电压保护通常采用________。

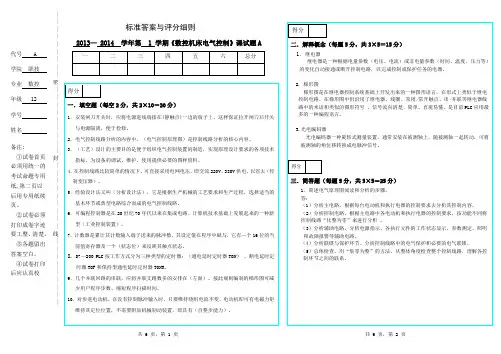

13 -14电气1学期 A专答案
河北师范大学考试命题专用纸
年级
12
姓名
得分
四．根据梯形图，写出相应的语句表(SIEMENS S7-200 指令系统)。（10 分）
LDN I0.1 O I0.3 LD I0.2 O I0.4 ALD = Q0.0 LD
I0.1 I0.3 I0.5 I0.2 I0.4 I0.6 I0.7 I1.0 I1.1
河北师范大学考试命题专用纸
试卷代号
A
学院
职技 线
专业
数控
年级
12
姓名
学号
共 6 页，第 5 页
共 6 页，第 6 页
5．简述步进电动机的工作原理。 答： 步进电动机是一种将脉冲信号变换成角位移（或线位移）的电磁装置，步进电动 机的角位移与输入脉冲个数成正比，在时间上与输入脉冲同步。只需控制输入脉冲的 数量、频率及绕组通电顺序便可获得所需要的转角、转速及转动方向。在无脉冲输入 时，在绕组电源激励下，气隙磁场能使转子保持在原有位置而处于自锁状态。
学号
线
3． 简述 PLC 的工作过程。 答： （1）输入采样阶段 扫描所有的输入端子，将各输入量存入内存中相应的输入映像寄 存器。此时输入映像寄存器被刷新。接着进入程序执行阶段或输出阶段，输入映 像寄存器与外界隔离，无论信号如何变化其内容保持不变直到下一扫描周期的输 入采样阶段，才重新写入输入端的新内容。 （2） 程序执行阶段 当指令中涉及到输入、 输出状态时， PLC 从输入映像寄存器中 “读 入”上一阶段采样的对应输入端子状态。从输出映像寄存器“读入”对应输出映 像寄存器的当前状态。然后进行相应的运算，运算结果再存入输出映像寄存器中。 （3）输出刷新阶段 所有指令执行完毕后，输出映像寄存器中所有输出继电器的状态 （接通/断开）在输出刷新阶段存到输出锁存寄存器中，通过一定方式输出，驱动 外部负载。 4．顺序功能图由哪些要素组成，分别指的是什么？ 答： 功能图主要由步、转移条件及动作三要素组成。 （1）步：表示了控制系统中的某个状态，用矩形框表示。 （2）转移条件：当某一活动步满足一定的条件时，转换为下一步。步与步之间用一个 有向线段来表示转移的方向，有向线段上再用一段横线表示转移的条件。当有向 线段从上向下画时，可省略箭头；当有向线段从下向上画时，必须画上箭头，以 表示方向。 （3）动作：在每个稳定的活动步下，可能有相应的动作。
13级《工厂电气控制设备》期末考试试卷(A)答案
宁夏民族职业技术学院2014-2015年第二学期机电工程系机电技术应用专业11级《工厂电气控制设备》期末考试试卷（A）答案题号-一一-二二-三四五六七八九十总分阅卷人得分H—、选择题（共 34分，每题2分）1、在电动机正反转控制电路中，若两只接触器同时吸合，其后果是（B ）A、电动机不能转动B、电源短路C、电动机转向不定2、交流接触器铁心上装有短路环，其作用是（C ）A 、增加吸力B 、减缓冲击C 、消除铁心振动和噪声3、控制电动机反接制动的电器应是（ C ）。
A、电流继电器 B. 时间继电器 C. 速度继电器4、按下复合按钮或接触器线圈通电时，其触点动作顺序是（ A ）。
A、常闭触点先断开B、常开触点先闭合C、两者同时动作5、双速电动机高速运行时，定子绕组采用（ D ）A、星型B、三角形C、星-三角形D、双星型6、自锁控制电路具有失压保护功能，实现该功能的电器是（ D ）A按钮B 、热继电器 C、熔断器D、接触器7、各电器线圈的接法（ A ）A、只能并联B、只能串联C、根据需要可以并联或串联&控制工作台自动往返的控制电器是（ C ）A、自动空气开关B、时间继电器C、行程开关9、采用星—三角降压起动的电动机，正常工作时定子绕组接成（A ）A、三角形B、星形C、星形或三角形D、定子绕组中间带抽头10、转子绕组串电阻起动适用于（B ）A、鼠笼式异步电动机B、绕线式异步电动机C、串励直流电动机D、并励直流电动机11、在低压电器中，用于短路保护的电器是（ B ）。
A.过电流继电器B.熔断器C.热继电器D.时间继电器12A.13141516、、在电气控制线路中，若对电动机进行过载保护，则选用的低压电器是过电压继电器 B.熔断器 C.热继电器 D.时间继电器、用于频繁地接通和分断交流主电路和大容量控制电路的低压电器是A.按钮B.交流接触器、延时断开常闭触点的图形符号是C.主令控制器D.断路器）。
C )。
杭州市中策职业学校2019学年第一学期《工厂电气控制设备》期末理论考试试卷(A 卷)
杭州市中策职业学校2019学年第一学期 《工厂电气控制设备》期末考试试卷（A 卷） （适用：18级电气运行与控制专业1-5班，不得使用计算器） 一、填空题（本大题有30个空格，每空1分，共30分） 1．低压断路器中的 脱扣器作过载保护用，其整定电流的大小可由 调节。
2．在接触器联锁正反转控制线路中，其起 作用的触点应是对方接触器的辅助动断触点，起自锁作用的触点应是接触器的 。
3．组合开关常用于50HZ 交流额定电压为380Ｖ及以下或直流220Ｖ及以下的电气线路中，用于手动不频繁地接通或分断电路、换接电源和负载，或控制 KW 以下小容量三相交流异步电动机的直接启动、停止和正反转控制。
4．可以使用 表来检测组合开关每两相触点之间的绝缘电阻和对外壳绝缘电阻。
5．时间－电流特性是在规定工作条件下，表征流过熔体的电流与熔体熔断时间关系的曲线，它是一种 特性曲线。
6．布置图中各电器及元件和文字符号必须与 图和 图中的标注相一致。
7．直流接触器主要的发热部件是 ，交流接触器主要的发热部件是 。
8．配线管中的导线不允许有接头，若导线要进行连接，则其接头应做在 或 内，以便检修。
9．在电动机正反转控制线路中，若有一个旋转方向电动机缺相运行，其原因是 。
10．在小车自动往返控制线路中，位置开关SQ1、SQ2用来自动换接电动机的 电路，实现小车自动往返的行程控制；位置开关SQ3、SQ4起 保护，以防止SQ1、SQ2失灵时，小车越过限定位置而发生事故。
11．能在两地或多地控制同一台电动机的控制方式称为 控制，其特点是各地的起动按钮 接在一起，停止按钮 接在一起。
12．用万用表检测热继电器的动断触点时，若按下复位按钮（或测试状态时），触点间的电阻应为 。
13．要求几台电动机的起动或停止，必须按一定的 来完成的控制方式，称为电动机的顺序控制。
班级： 学号： 姓名： -----------------------------------------------------------------------------------------------------------------------------------------------------------------------------线 封密请不要在密封线外答题14．要使三相交流异步电动机反转，就必须改变通入电动机定子绕组的，即把接入电动机三相电源进线中的对调接线即可。
工厂电气控制设备A卷答案
工厂电气A卷答案
一、选择题
1.D
2.D
3.C
4.C
5.A
6.A
7.D
8.C
9.A 10.D
二、不定项选择
1.ABE
2.ABD
3.B
4.ABE
5.ABE
6.A
7.AB
8.CD
9.AB 10.D
三、判断题
×√√×√
四、简答题（共14分）
1.答：交流接触器通过自身的常开触点，使线圈总是处于通电的状态，这种现象叫自锁功能。
2.答：熔断器和热继电器的保护功能不同，熔断器主要作为短路保护，而热继电器主要作为电动机的长期过载保护，所以在电动机的主电路中装有熔断器，还要装热继电器。
五、问答题（共36分）
1.答：三相笼式异步电动机的正反转控制电路中：
（1）电路中各电器元件的作用。
刀开关Q—隔离电源（2分），KM1—正转接触器（2分），
KM2—反转接触器（2分），热继电器FR—过载保护（2分）。
（2）主电路中的错误与改正（用文字说明）。
主电路没有短路保护（1.5分）——Q与KM1之间需增设熔断器FU；（1分）
电动机不能反转（KM1与KM2接通时电源相序相同）（1.5分）——KM2与FR之间的连线任意调换两相（1分）。
（3）控制电路中的错误与改正（用文字说明）
没有电气互锁，会引起电源短路（1.5分）——KM1线圈前串联KM2常闭辅助触点，KM2线圈前串联KM1常闭辅助触点（1分）。
不能实现过载保护（1.5分）——KM1、KM2线圈后应串联FR的常闭触点（1分）。
2. 答：
3～。
《工厂电气控制技术》试题库 《工厂电气控制》试卷A
《工厂电气控制技术》考试A卷题号一二三四五总分得分阅卷人得分阅卷人一、填空题(本大题共10小题，每空1分，共30 分)1、电器按工作电压等级可分为和，其中工作于交流伏以下或直流伏以下的电路中称为。
2、电磁机构中的_____________是静止不动的，只有_______________是可动的。
3、热继电器是对电动机进行保护的电器；熔断器是用于供电线路和电气设备的保护的电器。
4、车床的主运动是____________，平面磨床的主运动是____________，摇臂钻床的主运动是，万能铣床的主运动是。
5、按钮帽做成不同颜色用以区别各按钮作用，一般用_____色表示__ ___按钮，_____色表示_____按钮。
6、电气控制线路原理图一般可分为和两部分。
原理图中元件触头的开闭是以时的状态画出。
7、三相异步电动机降压起动方法有________ __、__________、____________ 等。
8、速度继电器主要用于笼型异步电动机的___________控制，一般速度继电器触点复位转速在_____________以下。
9、接触器型号CZ 18-40，三段表示的意义分别为、、。
10、时间继电器通电延时闭合动合触头符号是___________，通电延时断开动断触头符号是______________。
得分阅卷人二、判断题（本大题共10小题，每小题1分，共10分）1、刀开关安装时不能倒装，但根据需要可以平装。
（）2、熔断器的保护特性是反时限的。
（）3、单台电动机负载电路熔断器熔体额定电流的选择应为电动机额定电流的1.5-2.5倍。
（）4、速度继电器的触点状态决定于线圈是否得电。
（）5、中间继电器触点较多，主要用于转换控制信号。
（）6、一台额定电压为220V 的交流接触器在交流220V 和直流220V的电源上均可使用。
（）7、闸刀开关可以用于分断堵转的电动机。
（）8、无断相保护装置的热继电器就不能对电动机的断相提供保护。
2022-2023学年电气控制技术课程期末考试
2022-2023学年电气控制技术课程期末考试1、安装接触器时，要求散热孔（）。
[单选题] *A、朝右B、朝左C、朝下D、朝上(正确答案)2、配电板的尺寸要小于配电柜门框的尺寸，还要考虑到电器元件（）配电板能自由进出柜门。
[单选题] *A、拆卸后B、固定后C、拆装后D、安装后(正确答案)3、对于电动机不经常启动而且启动时间不长的电路，熔体额定电流约等于电动机（）的1.5倍。
[单选题] *A、额定电压B、工作电压C、额定电流(正确答案)D、工作电流4、交流接触器由（）组成。
[单选题] *A、操作手柄、动触刀、静夹座、进线座、出线座和绝缘底板B、主触头、辅助触头、灭弧装置、脱扣装置、保护装置动作机构C、电磁机构、触头系统、灭弧装置、辅助部件等(正确答案)D、电磁机构、触头系统、辅助部件、外壳5、热继电器是利用电流的（）来推动动作机构，使触头系统闭合或分断的保护电器。
[单选题] *A、热效应(正确答案)B、磁效应C、机械效应D、化学效应6、热继电器主要用于电动机的（）保护。
[单选题] *A、失压B、欠压C、短路D、过载(正确答案)7、熔断器的额定电流是指（）电流。
[单选题] *A、熔体额定B、熔管额定C、其本身的载流部分和接触部分发热所允许通过的(正确答案)D、被保护电器设备的额定8、电气原理图的主要用途之一是（）。
[单选题] *A、提供安装位置B、设计编制接线图的基础资料(正确答案)C、表示功能图D、表示是框图9、三相笼型异步电动机带动电动葫芦的绳轮常采用（）制动方法。
[单选题] *A、电磁抱闸(正确答案)B、电磁离合器C、反接D、能耗10、绘制电气原理图时，通常把主线路和辅助线路分开，主线路用粗实线画在辅助线路的左侧或（）。
[单选题] *A、上部(正确答案)B、下部C、右侧D、任意位置11、电动机的起动电流一般是（）的4～7倍。
[单选题] *A、额定电压B、运行电压C、额定电流(正确答案)D、运行电流12、直接起动时的优点是电气设备少，维修量小和（）。
