uml活动图
UML中的活动图和状态图的区别与实际应用案例解析
UML中的活动图和状态图的区别与实际应用案例解析UML（Unified Modeling Language）是一种用于软件系统建模的标准化语言，它提供了一套丰富的图形符号和规范，帮助开发人员更好地理解和设计软件系统。
在UML中，活动图和状态图是两种常用的图形表示方式，用于描述系统中的活动流程和对象状态。
本文将探讨这两种图形的区别，并通过实际应用案例来解析它们的具体应用。
活动图是一种用于描述系统中活动流程的图形表示方式。
它主要由活动（Action）、控制流（Control Flow）和决策节点（Decision Node）等元素组成。
活动图可以清晰地展示系统中的各种活动以及它们之间的关系和顺序。
活动图通常用于描述业务流程、系统交互和软件系统中的算法等。
例如，在一个在线购物系统中，我们可以使用活动图来描述用户选择商品、添加到购物车、填写订单信息、确认支付等流程。
通过活动图，我们可以更好地理解和设计系统中的各个步骤，从而提高系统的可靠性和可维护性。
与活动图相比，状态图主要用于描述系统中对象的状态和状态之间的转换。
状态图由状态（State）、转移（Transition）和事件（Event）等元素组成。
状态图可以清晰地展示对象在不同状态之间的转换和触发条件。
状态图通常用于描述系统中的状态机、对象的生命周期和系统中的并发操作等。
例如，在一个自动售货机系统中，我们可以使用状态图来描述售货机的工作状态，如待机状态、售货状态和故障状态等。
通过状态图，我们可以更好地理解和设计系统中对象的状态变化，从而提高系统的可靠性和性能。
活动图和状态图在应用上有一些区别。
活动图主要用于描述系统中的活动流程，强调活动之间的顺序和关系。
它更适合于描述系统中的业务流程和交互流程等。
而状态图主要用于描述系统中对象的状态和状态之间的转换，强调对象状态的变化和触发条件。
它更适合于描述系统中的状态机和对象的行为。
下面通过一个实际应用案例来进一步解析活动图和状态图的具体应用。
UML用例图与活动图的关联关系与应用场景解析
UML用例图与活动图的关联关系与应用场景解析在软件开发过程中，UML（Unified Modeling Language）是一种常用的建模语言，用于描述软件系统的结构和行为。
其中，用例图和活动图是UML中常用的两种图表，它们之间存在着紧密的关联关系，并且在不同的应用场景中有着各自的作用。
一、用例图和活动图的概述用例图是一种用于描述系统功能和用户之间交互的图表。
它通过用例（Use Case）和参与者（Actor）之间的关系来展示系统的功能需求。
用例图主要包括用例、参与者和它们之间的关系。
活动图是一种描述系统行为的图表。
它通过活动（Activity）、控制流（Control Flow）和决策节点（Decision Node）等元素来展示系统的流程和交互。
活动图主要用于描述系统的业务流程、用例场景和算法等。
二、用例图和活动图的关联关系用例图和活动图之间存在着紧密的关联关系。
用例图主要描述系统的功能需求，而活动图则描述了这些功能的实现过程。
在用例图中，一个用例可以对应多个活动图，而一个活动图通常对应一个用例。
具体而言，在用例图中，每个用例表示一个系统功能，而参与者则表示与系统交互的用户或外部系统。
用例图展示了用例和参与者之间的关系，以及用例之间的关系。
而在活动图中，每个活动表示一个具体的操作或业务流程，控制流表示活动之间的顺序和条件，决策节点表示根据不同情况做出的决策。
活动图可以作为用例图的补充，用于更详细地描述用例的执行过程。
通过活动图，可以清晰地展示用例中的各个步骤和流程，帮助开发人员更好地理解和设计系统。
三、用例图和活动图的应用场景用例图和活动图在软件开发中有着广泛的应用场景。
首先，用例图和活动图可以帮助开发人员更好地理解和分析系统需求。
通过用例图，可以明确系统的功能需求，梳理各个用例之间的关系，从而为后续的设计和开发工作提供指导。
而活动图则可以更详细地描述用例的执行过程，帮助开发人员更好地理解和分析系统的业务流程。
UML建模之活动图介绍(Activity Diagram)
一、活动图的组成元素Activity Diagram Element......................................1、活动状态图（Activity）2、动作状态（Actions)3、动作状态约束（Action Constraints）4、动作流（Control Flow）5、开始节点（Initial Node）6、终止节点（Final Node）7、对象（Objects）8、数据存储对象（DataStore）9、对象流（Object Flows）10、分支与合并（Decision and Merge Nodes）11、分叉与汇合（Fork and Join Nodes）12、异常处理（Exception Handler）13、活动中断区域（Interruptible Activity Region）14、泳道（Partition）二、活动图案例分析.............................................................................三、总结活动图是UML用于对系统的动态行为建模的另一种常用工具，它描述活动的顺序，展现从一个活动到另一个活动的控制流。
活动图在本质上是一种流程图。
活动图着重表现从一个活动到另一个活动的控制流，是内部处理驱动的流程。
一、活动图的组成元素Activity Diagram Element1、活动状态图（Activity）活动状态用于表达状态机中的非原子的运行，其特点如下：(1)、活动状态可以分解成其他子活动或者动作状态。
(2)、活动状态的内部活动可以用另一个活动图来表示。
(3)、和动作状态不同，活动状态可以有入口动作和出口动作，也可以有内部转移。
(4)、动作状态是活动状态的一个特例，如果某个活动状态只包括一个动作，那么它就是一个动作状态。
UML中活动状态和动作状态的图标相同，但是活动状态可以在图标中给出入口动作和出口动作等信息。
UML活动图的图形表示与常用符号解析
UML活动图的图形表示与常用符号解析在软件开发过程中，UML（统一建模语言）活动图是一种常用的工具，用于描述系统中的业务流程和操作步骤。
活动图以图形的形式展示了系统中的各个活动和它们之间的关系，使得开发人员能够更清晰地理解和设计系统的行为。
本文将对UML活动图的图形表示和常用符号进行解析。
1. 活动节点（Activity Node）活动节点是活动图中的基本元素，用于表示系统中的各个活动或操作步骤。
活动节点可以是一个动作（Action），如发送邮件、保存数据等；也可以是一个控制节点（Control Node），如判断条件、循环等。
活动节点通常用矩形表示，矩形内部写明活动的名称。
2. 控制流（Control Flow）控制流用于表示活动之间的顺序关系，即一个活动的执行是否依赖于另一个活动的完成。
控制流通常用带箭头的直线表示，箭头指向下一个活动节点。
例如，如果活动A的完成依赖于活动B的完成，则可以用控制流连接这两个活动节点。
3. 分支（Decision）分支用于表示系统中的决策点，即根据不同的条件选择不同的活动路径。
分支通常用菱形表示，菱形内部写明条件表达式。
从分支出发的控制流可以有多个，分别指向不同的活动节点。
4. 合并（Merge）合并用于表示系统中的合并点，即多个活动路径汇合成一个路径。
合并通常用菱形表示，与分支相反，合并节点的控制流可以有多个，分别来自不同的活动节点。
5. 并发（Fork和Join）并发用于表示系统中的并行执行，即多个活动可以同时进行。
并发通常用带有多个连续箭头的竖线表示。
Fork表示并发的起点，Join表示并发的终点。
例如，如果系统中有两个活动A和B需要并行执行，可以使用Fork将控制流分成两条，分别指向A和B，然后使用Join将两条控制流合并。
6. 异常处理（Exception Handler）异常处理用于表示系统中的异常情况处理，即在某个活动节点发生异常时，系统如何处理。

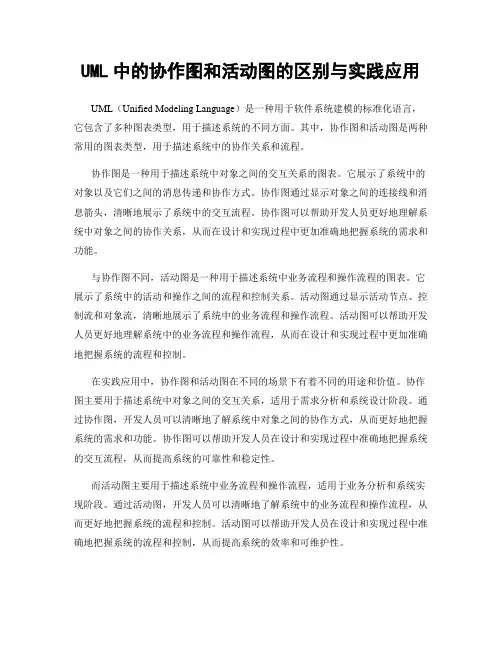

UML中的协作图和活动图的区别与实践应用
UML中的协作图和活动图的区别与实践应用UML（Unified Modeling Language）是一种用于软件系统建模的标准化语言，它包含了多种图表类型，用于描述系统的不同方面。
其中，协作图和活动图是两种常用的图表类型，用于描述系统中的协作关系和流程。
协作图是一种用于描述系统中对象之间的交互关系的图表。
它展示了系统中的对象以及它们之间的消息传递和协作方式。
协作图通过显示对象之间的连接线和消息箭头，清晰地展示了系统中的交互流程。
协作图可以帮助开发人员更好地理解系统中对象之间的协作关系，从而在设计和实现过程中更加准确地把握系统的需求和功能。
与协作图不同，活动图是一种用于描述系统中业务流程和操作流程的图表。
它展示了系统中的活动和操作之间的流程和控制关系。
活动图通过显示活动节点、控制流和对象流，清晰地展示了系统中的业务流程和操作流程。
活动图可以帮助开发人员更好地理解系统中的业务流程和操作流程，从而在设计和实现过程中更加准确地把握系统的流程和控制。
在实践应用中，协作图和活动图在不同的场景下有着不同的用途和价值。
协作图主要用于描述系统中对象之间的交互关系，适用于需求分析和系统设计阶段。
通过协作图，开发人员可以清晰地了解系统中对象之间的协作方式，从而更好地把握系统的需求和功能。
协作图可以帮助开发人员在设计和实现过程中准确地把握系统的交互流程，从而提高系统的可靠性和稳定性。
而活动图主要用于描述系统中业务流程和操作流程，适用于业务分析和系统实现阶段。
通过活动图，开发人员可以清晰地了解系统中的业务流程和操作流程，从而更好地把握系统的流程和控制。
活动图可以帮助开发人员在设计和实现过程中准确地把握系统的流程和控制，从而提高系统的效率和可维护性。
在实际应用中，协作图和活动图常常结合使用，以达到更好的建模效果。
在需求分析阶段，开发人员可以通过协作图描述系统中对象之间的交互关系，从而更好地理解系统的需求和功能。
在业务分析阶段，开发人员可以通过活动图描述系统中的业务流程和操作流程，从而更好地把握系统的流程和控制。
UML中的业务流程图与活动图的区别与实例分析
UML中的业务流程图与活动图的区别与实例分析UML（Unified Modeling Language）是一种用于软件开发的建模语言，它提供了一套标准化的图形符号和规范，用于描述系统的结构和行为。
在UML中，业务流程图和活动图是常用的两种图形表示方式，它们在描述系统的流程和行为方面有着不同的特点和应用场景。
一、业务流程图业务流程图是一种用于描述业务流程的图形表示方式，它主要关注业务流程中的各个环节和流程之间的关系。
业务流程图通常由一系列的活动和决策节点组成，每个节点表示一个具体的业务活动，而节点之间的连线表示流程的顺序和依赖关系。
业务流程图的主要特点是强调流程的顺序和控制流，它可以清晰地展示业务流程中各个环节的执行顺序和条件分支。
通过业务流程图，可以帮助人们更好地理解和分析业务流程，找出其中的问题和改进的空间。
例如，一个订单处理系统的业务流程图可以清晰地展示订单的创建、审核、支付和发货等环节，帮助人们理解订单处理的流程和规则。
二、活动图活动图是一种用于描述系统行为的图形表示方式，它主要关注系统中的各个活动和行为之间的关系。
活动图通常由一系列的活动和决策节点组成，每个节点表示一个具体的系统活动，而节点之间的连线表示活动之间的依赖关系和流转条件。
活动图的主要特点是强调活动的并发和同步，它可以清晰地展示系统中各个活动的执行顺序和并发关系。
通过活动图，可以帮助人们更好地理解和分析系统的行为，找出其中的并发和同步问题。
例如，一个在线购物系统的活动图可以清晰地展示用户登录、浏览商品、加入购物车和结算等活动之间的并发关系和同步条件。
三、区别与实例分析业务流程图和活动图在描述系统的流程和行为方面有着不同的特点和应用场景。
业务流程图主要关注业务流程中的顺序和控制流，适用于描述业务流程的执行顺序和条件分支。
而活动图主要关注系统中的活动和行为之间的并发和同步关系，适用于描述系统的活动执行顺序和并发关系。
以一个在线购物系统为例，可以使用业务流程图和活动图来描述其订单处理流程和用户行为。
UML活动图
UML活动图目录1、UML活动图概述 (1)2、活动图怎么使用 (1)3、UML活动图目的 (2)4、UML活动图怎么画 (3)1、UML活动图概述UML活动图是UML的动态模型的一种图形，一般用来描述相关用例图。
UML活动图描述满足用例要求所要进行的活动以及活动间的约束关系，有利于识别并行活动。
UML活动图是一种特殊的状态图，它对于系统的功能建模特别重要，强调对象间的控制流程。
UML活动图是一种表述过程基础、业务过程以及工作流的技术。
它可以用来对业务过程、工作流建模，也可以对用例实现甚至是程序实现来建模UML活动图基本上是代表流程形成一个活动到另一个活动的流程图。
活动可以被描述为一个系统的操作。
2、活动图怎么使用活动图是适用于该系统的活动流程建模。
应用程序可以有多个系统。
活动图也抓住了这些系统，并介绍了流程从一个系统到另一个。
在其他图中，这个特定的用法，不提供。
这些系统可以是数据库，外部队列或任何其他系统。
现在，我们将看看活动图到实际应用。
从上面的讨论，很显然，活动图是来自一个非常高的级别。
因此，它给出了一个系统的高级视图。
这种高层次的观点主要是针对企业用户或任何其他人而不是一个技术人员。
以下是活动图的主要用途：2.1.使用业务建模工作流程。
2.2.建模的业务需求。
2.3.高层次的理解系统的功能。
2.4.调查在后一阶段的业务需求。
3、UML活动图目的UML活动图能够捕捉到该系统的动态行为，UML中其它的四个图是用来显示从一个对象到另一个消息流，但活动图是用来显示消息流从一个活动到另一个活动图。
活动图不仅用于可视化系统的动态性质，也可用于通过使用正向和逆向工程技术来构建可执行的系统。
唯一缺少的东西在活动图的消息部分。
它并不显示任何消息流程从一个活动到另一个。
活动图是一段时间视为流程图。
虽然图中看起来像一个流程图，但事实并非如此。
它显示不同的流程，如并行，分支，并发流。
以下是UML活动图目的描述：3.1.绘制活动流程系统。
UML中的活动图绘制方法与实例分析
UML中的活动图绘制方法与实例分析UML（Unified Modeling Language）是一种用于软件系统建模的标准化语言，活动图是UML中的一种重要图表类型，用于描述系统中的活动流程和行为。
本文将介绍活动图的绘制方法，并通过实例分析来说明其应用。
1. 活动图的基本概念活动图描述了系统中的活动流程，由一系列节点和边构成。
节点表示活动的开始、结束、决策点等，边表示活动之间的流转关系。
活动图可以帮助开发者更好地理解和设计系统的工作流程。
2. 活动图的绘制方法在绘制活动图时，可以遵循以下步骤：2.1 确定活动的起点和终点：首先，需要确定活动的起点和终点。
起点表示活动的开始，终点表示活动的结束。
2.2 确定活动节点：根据系统的实际情况，确定需要表示的活动节点。
活动节点可以是执行某项任务的操作，也可以是决策点、合并点等。
2.3 确定活动之间的流转关系：根据活动节点之间的逻辑关系，确定活动之间的流转关系。
流转关系可以是顺序流、条件流、并行流等。
2.4 添加控制流和对象流：在活动图中，可以使用控制流和对象流来表示活动之间的信息传递。
控制流表示控制信息的传递，对象流表示数据的传递。
2.5 添加注释和说明：为了更好地理解活动图，可以添加注释和说明。
注释可以对活动进行解释和补充说明，说明可以对活动图中的元素进行说明。
3. 活动图的实例分析下面通过一个实例来说明活动图的应用。
假设我们要设计一个简单的图书馆管理系统，其中包括借书、还书和查询图书等功能。
首先，我们需要确定活动的起点和终点，起点可以是用户登录系统的操作，终点可以是用户退出系统的操作。
然后，我们确定活动节点，包括用户登录、借书、还书和查询图书等操作。
用户登录可以是一个简单的操作节点，借书和还书可以是复合节点，内部包含多个子节点。
查询图书可以是一个决策节点，根据用户的输入来判断是按书名查询还是按作者查询。
接下来，我们确定活动之间的流转关系。
用户登录后，可以选择借书、还书或查询图书。
uml中活动图与流程图的区别
uml中活动图与流程图的区别活动图定义: 活动图是UML⽤于对系统的动态⾏为建模的另⼀种常⽤⼯具，它描述活动的顺序，展现从⼀个活动到另⼀个活动的控制流。
活动图在本质上是⼀种流程图。
它是UML中⽤于对系统动态活动建模的图形，反映系统中⼀个活动到另⼀个活动的流程，常常⽤于描述业务过程和并⾏处理过程。
活动图中包括泳道、活动开始、活动结束、活动、对象、分⽀、消息等图形符号。
泳道将⼀个活动图中的活动划分为不同的组，每个组分别对应不同⾓⾊的操作。
活动图描述多个⾓⾊之间的协作处理⾮常有效。
⼀张活动图可以有多个开始状态和结束状态。
⼀个活动可以与多个实体对象相关（相关指的是⼀种访问操作）。
分⽀⽤在有多条路径可选的流程中，针对不同的路径进⾏不同的分⽀处理。
活动图的⾛向可以是横向的也可以是纵向的，根据个⼈喜好⽽定。
上图的这个销售订单处理活动图重点展⽰的是并发处理符号，它反映多个活动可以同时并发处理，并发结束后，⼜转变为顺序处理。
流程图定义:1：有起⽌框、输⼊框、输出框、处理框、流程线、连接点组成。
2：起⽌框：表⽰算法的开始或结束3：输⼊\输出框：表⽰算法的输⼊和输出操作。
输⼊操作是指从输⼊设备⼭过江算法所需要的数据传递给指定的内存变量；输出操作则是将常量或变量的值由内存贮器传递到输出设备。
4：处理框：算法中各种技术和赋值的操作均⼀处理框加以表⽰。
处理框内填写处理说明或具体的算式。
5：判断框：算法中的条件判断操作。
判断框说明算法中尝试了分⽀，需要根据某个灌⽔或提哦案件的成⽴与否来确定下⼀步的执⾏路线。
判断框内应当填写判断条件，⼀般⽤关系⽐较运算或逻辑运算来表⽰。
6：注释框：表⽰对算法的⾛向，流程线箭头的⽅向就是算法执⾏的⽅向。
7：连接点：表⽰不同地⽅的流程图的连接。
活动图与流程图的区别：(1)、流程图着重描述处理过程，它的主要控制结构是顺序、分⽀和循环，各个处理过程之间有严格的顺序和时间关系。
⽽活动图描述的是对象活动的顺序关系所遵循的规则，它着重表现的是系统的⾏为，⽽⾮系统的处理过程。
UML中的活动图详解
UML中的活动图详解软件开发过程中，活动图是一种常用的建模工具，用于描述系统中的活动和流程。
它是一种图形化的表示方法，可以清晰地展示系统中各个活动的执行顺序和交互关系。
本文将详细介绍UML中的活动图，包括其基本概念、符号和应用场景。
一、活动图的基本概念活动图是UML（统一建模语言）中的一种图形化表示方法，用于描述系统中的活动和流程。
它可以帮助开发人员更好地理解系统的执行过程和交互关系。
活动图由一系列节点和边构成，节点表示系统中的活动，边表示活动之间的关系和流程。
活动图中的节点分为两类：控制节点和动作节点。
控制节点用于控制活动的流程，如起始节点、结束节点、决策节点等；动作节点用于表示具体的活动，如方法调用、数据处理等。
边表示活动之间的关系和流程，其中最常见的边是控制流边，表示活动之间的执行顺序。
此外，还有对象流边、异常边等，用于表示不同类型的交互关系。
二、活动图的符号在活动图中，各个节点和边都有特定的符号表示。
下面是一些常见的符号及其含义：1. 起始节点：用一个实心圆表示，表示活动的起始点。
2. 结束节点：用一个实心圆加上一个圆圈表示，表示活动的结束点。
3. 决策节点：用一个菱形表示，表示在该节点处需要进行判断或决策。
4. 动作节点：用一个矩形表示，表示具体的活动或操作。
5. 控制流边：用实线箭头表示，表示活动之间的执行顺序。
6. 对象流边：用虚线箭头表示，表示活动之间的数据传递。
7. 异常边：用带有“<<exception>>”标签的箭头表示，表示活动执行过程中可能出现的异常情况。
三、活动图的应用场景活动图在软件开发过程中有广泛的应用场景，下面将介绍几个常见的应用场景。
1. 系统流程图：活动图可以用于描述系统的整体流程，帮助开发人员更好地理解系统的执行过程和交互关系。
2. 业务流程图：活动图可以用于描述业务流程，帮助业务分析师和开发人员共同理解业务需求和系统实现。
3. 用例流程图：活动图可以用于描述用例的执行流程，帮助开发人员更好地理解用例的执行过程和交互关系。
