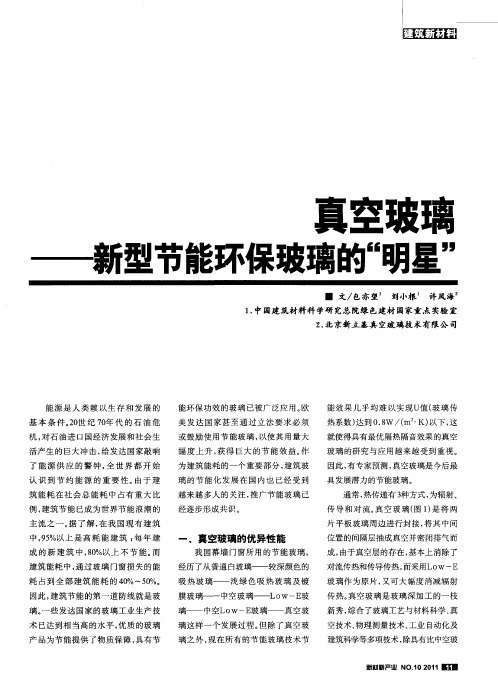

开创真空玻璃大型公共建筑的节能时代(一)
真空玻璃——新型节能环保玻璃的明星
经历 了从普 通 白玻 璃— —较 深颜色 的
吸 热 玻 璃—— 浅 绿 色 吸 热玻 璃 及 镀 膜玻 璃—— 中空玻璃— —Ｌｏ ｗ—Ｅ 玻 璃—— 中空Ｌｏ ｗ—Ｅ 玻璃—— 真 空玻 璃这 样一 个 发展 过程 。 除了真 空玻 但 璃 之外 ， 在所 有 的节 能玻 璃技 术节 现
筑 能 耗在 社 会总 能 耗 中 占有 重 大 比
例， 建筑 节 能 已成为 世 界节 能浪 潮 的 主 流 之 一 。 了解 ， 我 国 现有 建筑 据 在 中， ５ ９ ％以上 是 高 耗 能 建 筑 ； 年 建 每 成 的 新 建 筑 中，０ ８ ％以上 不 节 能 。 而 建筑 能耗 中 ， 过玻 璃 门窗 损失 的 能 通 耗 占到 全 部 建 筑 能 耗 的 ４ ％～５ ％。 ０ ０
璃 。 些发 达 国家 的玻 璃工 业生 产 技 一 术 已达 到相 当高 的水平 ， 质 的玻 璃 优 产 品为 节 能提供 了物 质保 障 ， 具有 节
建筑科学等 多项技术 ， 除具有 比中空玻
新枷龋产业 ＮＯ．０２ １ Ⅱ■ １ ０ １Ｉ
的 问题 。 如 ， 规真 空玻璃 的抗 弯强 例 常 度不 如普 通 钢化 玻璃 的一半 ， 曲变 弯 形和边 缘应力也 使其应用 受到很 大限
还 是其 工程 使 用过 程 ， 没有 要 求对 均
性 循环 。 造成上述 情况 的原 因很多 ， 主
要 原 因是 真空 玻璃 是一 种新 产 品 ， 每
一
种设 备 也没 有前 车 可鉴 。 空玻 璃 真 的材料 成 本与 中空玻璃 相 近 ， 由于 真 空玻璃 工 艺 比 中空玻璃 工 艺复 杂 ， 故
的 制约 ， 空 玻璃 在 国 内外都 还 没有 真 得到广 泛推广应 用。 综 合起 来 ， 空玻璃 目前 存在 的 真
北京天恒大厦采用真空玻璃节能经济效益分析带英文
北京天恒大厦采用真空玻璃节能经济效益分析Economic Analysis on the Energy-saving profit of BeiJing Tian Heng Plaza using Vacuum Glazing李成安﹡忻崧义中国建筑科学研究院建筑物理研究所北京西城区车公庄大街19号邮编：100044﹡北京新立基真空玻璃技术有限公司北京市海淀区阜石路玉海园五里20号楼一层邮编：100039摘要：本文以天恒大厦为例，假设该大厦分别采用白玻、普通中空玻璃、热反射玻璃、热反射中空玻璃、Low-E中空玻璃、标准真空玻璃组合双中空六种情况，进行耗能比较，并对真空玻璃节能经济效益作估算。
Abstract:The paper described the results of an analysis of energy consumption based on a hypothesis that float glass,insulated glass,reflectireglass,reflective insulated glass ,Low-E insulated glass and usedrespectively in Tian Heng plaza,So as to estimate the energy-savingprofit attributed by using Vacuum glazing.关键词：天恒大厦真空玻璃节能经济效益Key Words: Tian Heng Plaza Vacuum glass Energy-saving Econonic profit1,概述天恒大厦位于北京东直门，总建筑面积57238平方米，地下四层，地上二十二层。
该楼西、北立面采用半隐框真空玻璃幕墙七千平方米。
东、南立面采用真空玻璃铝合金断热窗二千五百平方米。
该楼真空玻璃全部由北京新立基真空玻璃技术有限公司提供。

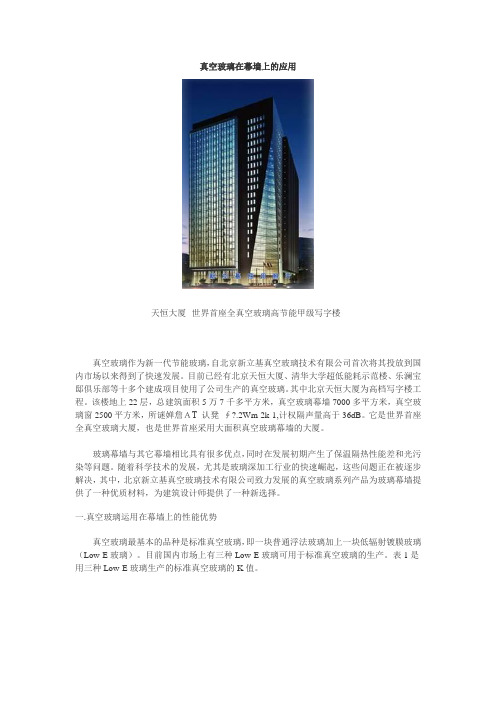

真空玻璃在幕墙上的应用
真空玻璃在幕墙上的应用天恒大厦--世界首座全真空玻璃高节能甲级写字楼真空玻璃作为新一代节能玻璃，自北京新立基真空玻璃技术有限公司首次将其投放到国内市场以来得到了快速发展。
目前已经有北京天恒大厦、清华大学超低能耗示范楼、乐澜宝邸俱乐部等十多个建成项目使用了公司生产的真空玻璃。
其中北京天恒大厦为高档写字楼工程。
该楼地上22层，总建筑面积5万7千多平方米，真空玻璃幕墙7000多平方米，真空玻璃窗2500平方米，所谜婵詹ＡТ 认凳∮?.2Wm-2k-1,计权隔声量高于36dB。
它是世界首座全真空玻璃大厦，也是世界首座采用大面积真空玻璃幕墙的大厦。
玻璃幕墙与其它幕墙相比具有很多优点，同时在发展初期产生了保温隔热性能差和光污染等问题。
随着科学技术的发展，尤其是玻璃深加工行业的快速崛起，这些问题正在被逐步解决，其中，北京新立基真空玻璃技术有限公司致力发展的真空玻璃系列产品为玻璃幕墙提供了一种优质材料，为建筑设计师提供了一种新选择。
一.真空玻璃运用在幕墙上的性能优势真空玻璃最基本的品种是标准真空玻璃，即一块普通浮法玻璃加上一块低辐射镀膜玻璃（Low-E玻璃）。
目前国内市场上有三种Low-E玻璃可用于标准真空玻璃的生产。
表1是用三种Low-E玻璃生产的标准真空玻璃的K值。
从表1可以看到，真空玻璃的保温性能与市场上现有玻璃相比具有明显优势。
目前市场上普通中空玻璃的K值在3.0 Wm-2k-1左右，一般Low-E中空玻璃的K值在2.0 Wm-2k-1左右，好的充惰性气体的Low-E中空玻璃K值可以做到1.4~1.6 Wm-2k-1。
除传热系数比中空玻璃低之外，真空玻璃还兼有下列优点：1．由于热阻高，防结露结霜性能更好。
2．由于间隔是真空，因而具有下列优点：隔声性能好，特别是低频段隔声性能优于同样厚度玻璃构成的中空玻璃不存在中空玻璃存在的内结雾结露问题不存在中空玻璃水平放置时气体热导变化问题不存在中空玻璃运到高原低气压地区的胀裂问题3．由于两片玻璃形成刚性连结，抗风压强度高于同等厚度玻璃构成的中空玻璃。
降低建筑能耗,真空玻璃在绿色建筑中的应用
降低建筑能耗，真空玻璃在绿色建筑中的应用一、建筑节能行业标准分析围护结构是建筑节能的关键部位。
由于建筑物的围护结构隔热保温性能差，导致冬季采暖、夏季空调制冷能耗高。
大面积使用的公共建筑能耗更高。
因此，国家和地方性都建筑节能的标准中关于硬性规定了各个朝向的窗墙面积比，这实在是为了限制建筑能耗而采取的不得已办法。
玻璃对现代文学语言建筑的积极作用十分重要，不可或缺。
现代建筑对节能玻璃的需求日趋紧迫。
外窗的热工性能比外墙和屋顶差了3～4倍，这使得占比建筑围护结构总面积不大的外窗，能耗占比很高。
造成这种现象的主因，一方面是节能观念环境问题，常用的窗框型材所用隔热保温性能不佳，而在窗户面积占中所绝对多数的玻璃的节能作用往往被人们忽略。
许多高档房屋甚至高档别墅，玻璃也仅选用热工性能较差的双白中空玻璃，使得玻璃窗与的隔热保温性能相差甚远;另一方面，占外窗主要面积的玻璃模具材料热工性能较差，无法达到墙体材料的热工水平，使得外窗成为建筑节能的一大短板。
降低玻璃外窗(或玻璃幕墙)能耗的关键在于提高玻璃的热工性能。
因此，需要开发一种具有优异隔热保温性能的节能玻璃，使其构成的玻璃窗系统和玻璃幕墙系统具有与幕墙墙体相媲美的热工性能，做到建筑围护结构各部分能耗均衡，消除短板。
二、真空玻璃性能参数真空玻璃是一种新型节能玻璃。
它基于保温瓶原理，将两片玻璃四周密闭，之间形成0.1～0.2mm的薄真空层。
由于没有气体热辐射，内表面又有起保温瓶银膜作用的透明低辐射膜，使真空玻璃的保温隔热性能远优于目前已广泛使用的中空玻璃。
真空玻璃的传热系数K值可以低至0.6W/(m2•K)以下，与保温墙体的热工性能相近。
隔热保温的同时，还具有隔声降噪、防结露、提高舒适度等特性。
真空玻璃可以选择由不同厚度、不同品种或不同功能的各不相同玻璃构成。
真空天花板也因此具有不同的传热系数和遮阳系数，以满足不同气候地区的热工要求。
构成真空玻璃的两片玻璃在大气压的作用下，紧密结合变为一个整体，不可以切割，但可以通过夹胶笼式或合圆柱形等工艺手段与其他玻璃组合，形成复合型真空玻璃，工程以满足门窗和幕墙等不同工程施工的需求。

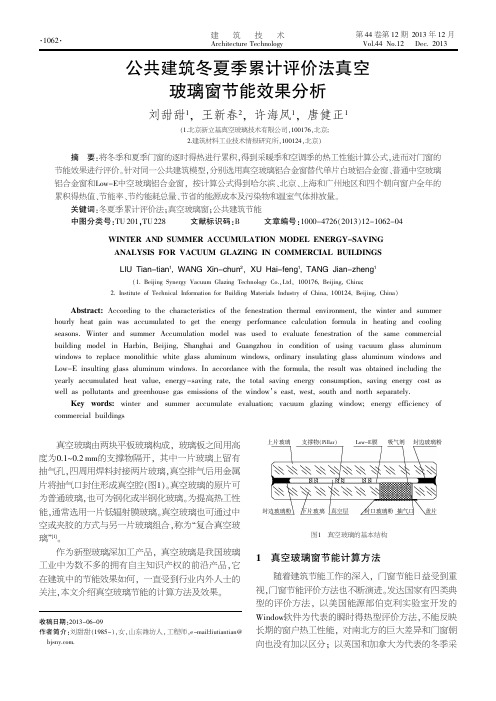

公共建筑冬夏季累计评价法真空玻璃窗节能效果分析
收稿日期:2013-06-09作者简介:(1985-),,,,e-mail:liutiantian@.Architecture Technology4412201312Vol.44No.12Dec.2013,0.1~0.2mm ,,,(1)。
,。
,。
,“”[1]。
,,,,。
1真空玻璃窗节能计算方法,,。
,Window ,,;公共建筑冬夏季累计评价法真空玻璃窗节能效果分析刘甜甜1,王新春2,许海凤1,唐健正1(1.,100176,;2.,100124,)摘要:,,。
,、Low-E ,、、、、、。
关键词:;;中图分类号:TU 201,TU 228文献标识码:B 文章编号:1000-4726(2013)12-1062-04WINTER AND SUMMER ACCUMULATION MODEL ENERGY-SAVING ANALYSIS FOR VACUUM GLAZING IN COMMERCIAL BUILDINGS LIU Tian-tian 1,WANG Xin-chun 2,XU Hai-feng 1,TANG Jian-zheng 1(1.Beijing Synergy Vacuum Glazing Technology Co.,Ltd ,100176,Beijing,China;2.Institute of Technical Information for Building Materials Industry of China,100124,Beijing,China )Abstract:According to the characteristics of the fenestration thermal environment,the winter and summer hourly heat gain was accumulated to get the energy performance calculation formula in heating and cooling seasons.Winter and summer Accumulation model was used to evaluate fenestration of the same commercial building model in Harbin,Beijing,Shanghai and Guangzhou in condition of using vacuum glass aluminum windows to replace monolithic white glass aluminum windows,ordinary insulating glass aluminum windows and Low-E insulting glass aluminum windows.In accordance with the formula,the result was obtained including the yearly accumulated heat value,energy-saving rate,the total saving energy consumption,saving energy cost as well as pollutants and greenhouse gas emissions of the window ’s east,west,south and north separately.Key words:winter and summer accumulate evaluation;vacuum glazing window;energy efficiency of commercial buildings(Pillar)Low-E 1·1062·201312;(EnvStd ),;,,[2]。
真空玻璃：建筑节能新高手
真空玻璃：建筑节能新高手中国建设报2011-09-29以低能耗、低污染、低排放为基础的低碳经济发展模式是我国经济发展面临的首要任务，也是实现经济可持续发展的最终目标。
在“十二五”实施过程中，各地都在制定新的门窗节能指标，也就是在建筑节能第一个阶段节能50%的基础上再节能30%。
为了增大采光通风面积或表现现代建筑的性格特征，越来越多的新建建筑使用了大面积门窗，甚至全玻璃幕墙。
门窗和幕墙既关系到采光、通风、隔声和立面造型，又是能源得失的敏感部位，其热损失占建筑总热损失的40%以上，其中，玻璃又是门窗、幕墙面积最大、最为重要的组成部分。
因此，对门窗、幕墙节能效果的更高要求就是必须做好玻璃的节能。
热量传递主要有三种方式，传导、对流及辐射。
目前，Low-E中空玻璃是市场上运用最为普遍的节能玻璃品种，中空玻璃利用了空气导热系数低的特点，在两层玻璃间充入惰性气体，造成小环境中气体的相对封闭静态，从而减缓热量的传递。
用最好的Low-E玻璃（如辐射率在0.02~0.04之间）制造的中空玻璃，充以氩气，K值可达到1.0~1.2W/m2K左右。
但中空玻璃的局限在于，虽然可以通过增大两层玻璃间的间距来加强保温性能，但如果间距过大，反而会导致中空层中的气体发生对流，传热增大，在玻璃斜置或平置时对流就更加明显。
因此中空玻璃运用在屋顶这类建筑表面时，节能效果是有限的。
所谓真空玻璃，就是两片或两片以上平板玻璃（其中通常至少有一片Low-E玻璃），中间以支撑物隔开，周边密封，在玻璃间形成真空层，产品寿命期内真空层真空度小于0.01Pa，其K值通常小于1.0W/m2K。
北京新立基真空玻璃技术有限公司自主研发的真空玻璃K值可达到0.6W/m2K，与不同材料搭配组合的K值会略有不同。
真空玻璃能达到如此高的隔热保温性能，其原理形象说来就是“保温瓶原理”，将两片平板玻璃四周密封，间隙抽成真空，两片玻璃内表面镀有一层或两层透明低辐射膜。
这样，两层玻璃间的小环境与外界大环境隔绝，由于真空腔中几乎没有气体存在，传导、对流、辐射都基本得到阻断，因而对热量和声波的传递接近于完全阻隔。
高效环保节能新材料—真空玻璃
建筑门窗玻璃是玻璃工业的主导产品之一。在整个建筑围护结构能量损失的分布中，通过门窗的能量损失约占1／3~1／2，其中通过玻璃的损失又在门窗中占到75％。由此，人们想到用保温瓶原理来制造门窗用平板真空玻璃，但需要解决到三大技术难题：（1）平板真空玻璃是一个小容积、大表面积、狭窄扁平的真空腔体，如何快速抽真空并长期有效；（2）平板真空玻璃只能使用中间支撑物来承受l0吨／m的压力，该支撑物的物理化学性能以及几何形状、几何分布必须精心设计，才能使真空玻璃产品满足建筑玻璃设计标准所要求的强度和力学寿命；（3）门窗真空玻璃在抽气口、支撑物的设计和选材上，要不影响透明美观。经过科技人员的努力，在1913年诞生了第一个平板真空玻璃专利。
Hale Waihona Puke 唐健正教授在中国硅谷北京中关村科技园区，创办了世界上首家高科技真空玻璃研究所，并在北京、青岛成立了两家产学研、科工贸一体化的真空玻璃技术实业公司。经过一系列坎坎坷坷的摸爬滚打，戴着中国专利技术帽子、“中国自造”的真空玻璃产品终于问世，并已通过国家建筑工程质量监督检验中心的检测。真空玻璃窗户具有比现在所有玻璃材料都好的隔热、隔声、保温、防结露、抗风压等性能。目前节能性能比较好的窗户玻璃是中空玻璃，而真空玻璃的传热系数至少比它低15％。据日本人测试，以空调使用状况比较，真空玻璃窗可分别比单片玻璃、中空玻璃节电29-30％、16-18％。中空玻璃产品的最小厚度12mm，而真空玻璃的最小厚度只有6．2mm，真是更薄、更轻、更优。北京地区有两个正在建设中的工程项目的玻璃窗户采用真空玻璃，虽地处喧闹的交通要道口，但房间窗户一装上真空玻璃，一下子变得寂静无声。去年，该公司的真空玻璃年生产能力为20万m。
高效环保节能新材料—真空玻璃
国际玻璃工业和其他科技、工业领域一样，正在展开着一场全球性的跨国、跨洲的激烈竞争。目前，围绕着整个世界玻璃工业尚处于萌芽状态的新技术、新产品之一——真空玻璃，正在进行一场国际性的玻璃科技拉力赛。竞争正日益呈现出无国界、全方位立体交叉的态势，展现出经济全球化时代科技竞争的新形势、新特点。
真空玻璃在超高层建筑中的应用
超高层幕墙建筑中的应用立项建议书及可行性评估报告是多样化产品竞争，如光电幕墙、生态幕墙等为主题的绿色设计应用。
三、市场建议：8、市场需求：前期的超高层建筑主要在亚洲，而亚洲分部又主要在大陆和港台。
超高层逐步向二三级城市发展，目前查询到我国规划和在建的项目有：长沙的规划和在建项目，预计3-5年中会大量投入使用。
2011年9月，设计高度达452米的长沙国际金融中心项目奠基，建成后将成为湖南第一高楼。
长沙远大科技集团也于2012年下半年宣布将在长沙建设高达838米的“天空城市”，建成后将比目前世界最高建筑——迪拜塔还高10米。
在北方地区，天津的滨海新区中心商务区规划、建设的300米以上的高层建筑共有5座，部分正在紧张地建设中，最高建筑达588米罗斯洛克国际金融中心建筑群落也正在积极地进行着前期准备。
——480米响螺湾制高点2017年竣工、588米罗斯洛克中心年内开工、天津周大福中心530米异形大楼呈现雕塑感立体感（该项目要申请美国LEED绿色认证）。
目前在建的超高层建筑还有：上海中心（约632米）、深圳平安金融中心（约668米）超高层建筑对节能玻璃的需求从地域上逐步扩充，从建筑应用的需求量在逐年增加。
9、市场推广：建议以真空玻璃的节能环保为主题，打造产品的绿色生态形象，向甲方进行真空玻璃应用可以有效提高的舒适性的市场宣传。
同时，主要是要加大对设计院的产品技术的推广及与知名幕墙公司的合作力度。
10、市场建议：超高层建筑主要是作为一个地区的标志性建筑体现，主要是以绿色建筑设计为主导。
由此可见，真空玻璃的节能特性及隔声降噪的产品特性，满足了社会低碳、节能减排的需求和同时也满足了客户使用需求。
在引用真空玻璃后不但可以满足建筑设计师在建筑设计中的绿色生态的设计需求，还可以增加门窗幕墙公司的产品差异化竞争优势。
真空玻璃与公共建筑节能
节能 ５ ％ ， 中尤其 对外窗 （ ０ 其 包括透 明幕墙 ） 的节能提 出 了更高 的要 求。而 公共建筑 由于 功能关 系、 建筑 造型 等原 因 ， 窗墙面 积 比愈来愈 大 ， 多 建筑 大量采 用玻璃 很 幕墙做 为围护结构 ， 显得通透 、 明亮、 美观。但 是 ， 如果仍
《 标准 》 要求 ， 能达 到通透 美观 的效 果 。 又
真 空玻璃 的概念
真 空玻 璃就 是将 两 片平板 玻 璃 （ 一般 采 用一 片低 辐射 玻 璃 ， 片浮 法 玻 璃 ） 中 间 留有 ０ １～０２ｍｍ 一 ， ． ． 的 间隙 ， 将周 边 密封 起来 ， 间隙 内空 气抽 出 ， 把 形成 真 空（ 气压 低 于 １ 。 Ｐ 后再 封 闭抽 气 孔 。抽 真 空时 ， ０ ａ） 为 避免 大 气压 力将 两 片玻 璃压 近 ， 两 片玻璃 之间 要 在 放 置 多个支撑 物 。 些支撑 物成 网点（０ ０ｍｍ） 这 ２ ～４ 状 布 置 ，并 且 要 求 即 有支 撑 力度 ，体 积 还 要 小 （ 径 直
成 。原 片厚度 从 ３ｍｍ 到 １ ， ｍｍ 一般 多用 ４ｍｍ 和 ２ ５ｍｍ。 空气 层 间隔 厚度 可 以从 ６ｍｍ 到 ２ ０ｍｍ， 一 般 多 用 １ ～２ ２ ０ ｍｍ （ 天津 市 地 方标 准 （ 审 稿 ） 按 报 规定 ， 空气层 厚 度 不应小 于 １ ２ｍｍ ） 中 空玻璃 的传 。 热 主 要 是 由气 体 传 热 （ 括 传 热 和 对 流 ） 和 辐 射传 包 ，
０３～０５ｍｍ 之 间 ， 度 ０１～０２ｍｍ）数 量也 尽 量 ． ． 高 ． ． ，
真空玻璃在项目的应用说明PPT课件
真空层+稳定的边部密 封可有效保护Low-e膜 的使用寿命。
-
17
-
18
6.4、 真空玻璃的隔声性
真空玻璃隔声性优于中空玻璃，8mm的真空玻璃即可达36dB，复合 真空更是可达40dB以上。特别是在人耳敏感的中低频隔声性能优异。
-
19
真空玻璃与其它几种玻璃隔声性能对比
-
5
5、欧美国家未来建筑玻璃的节能趋势
◆德国建筑节能规范（EnEV）2012年将在建筑门窗中强制使用U值0.7W/ ㎡K的节能玻璃。
◆美国“能源之星”认证（EnergyStar)2013/2014年将在建筑门窗中推广 使用U值为0.5W/㎡K的节能玻璃。
以上代表了欧洲和北美地区国家5年内建筑节能玻璃的发展趋势和 即定目标。
2010年德国杜塞尔多夫玻璃工业展上，由德国政府组织相关行业领 先企业参与的Pro-VIG真空玻璃计划进行了展出，此计划致力于赶超 亚洲真空玻璃企业-日本NSG（板硝子）和中国青岛亨达在节能玻璃 领域的领先地位。
青岛亨达与其合作伙伴美国Guardian （嘉迪安）玻璃工业公司经 过多年的技术研发，在真空玻璃产品性能上已超越日本NSG等真空玻 璃生产企业，处于世界领先地位。
真空玻璃热导长期监测
不带吸气剂
带吸气剂
-
26
三、真空玻璃在建筑行业的应用
1.1、建筑领域应用范围
u 建筑节能门窗
u 建筑节能幕墙
u 旧窗节能改造
u 用于采光顶、屋面等倾斜或水平的位置时保温隔热性能不 变。据国外客户实测，LOW-E中空玻璃在与竖直成30°角时 隔热性能降低30%，成60°角时降低45%。
13% 10% 5% 3%
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开创真空玻璃大型公共建筑的节能时代(一)
一、前言
我们国家把节能降耗工作看作是贯彻落实科学发展观、构建社会主义和谐社会的重要内容，是建设资源节约型、环境友好型社会的必然选择，对于调整经济结构、转变增长方式、提高人民生活质量、维护中华民族长远利益，具有极其重要而深远的意义。
建筑节能在整个节能工作中占有极其重要的地位。
我们知道建筑能耗在社会整个能源消耗中占到30%以上，建筑节能工作的好坏直接影响到整个节能工作。
特别是现有的许多大型公共建筑，数量特别巨大，能耗特别严重。
目前，中国每年竣工的各类建筑的建筑面积约为20亿平方米，其中公共建筑约为4亿平方米。
年初，建设部、国家发展改革委员会、财政部、监察部、审计署联合发布《关于加强大型公共建筑工程建设管理的若干意见》，要求新建大型公共建筑必须严格执行《公共建筑节能设计标准》和有关的建筑节能强制性标准，建设单位要按照相应的建筑节能标准委托工程项目的规划设计，项目建成后应经建筑能效专项测评，凡达不到工程建设节能强制性标准的，有关部门不得办理竣工验收备案手续。
当今，绝大多数公共建筑有一个共性，就是采暖能耗、空调能耗特别高。
在公共建筑全年能耗中，大约60%消耗于采暖和空调，而其中的20～50%由外围护结构传热所消耗。
在围护结构方面，由于此类建筑大多数都要求具有良好的自然采光，因而，玻璃门窗设计得尺寸很大，
窗墙比很高，或干脆设计成玻璃幕墙结构。
玻璃与其优良的透光性能和特殊的质感在建筑上的运用是其它材料无法替代的。
长久以来，由于玻璃材料本身的特性造成了玻璃自身的保温隔热性能差，不能满足现代建筑所要求的节能和舒适的要求。
特别是那些大面积采用玻璃幕墙的大型公共建筑，过去，由于使用了不节能的普通钢化玻璃或普通中空玻璃制作幕墙，该部分建筑的能耗特别高，而且冬冷夏热很不舒适。
随着玻璃深加工技术的发展，各种各样的节能玻璃象雨后春笋一样蓬勃发展。
真空玻璃的出现超越了以往所有的节能玻璃品种，标志着真空玻璃节能时代即将到来。
二、真空玻璃的基本结构真空玻璃是一种保温、隔声性能非常突出的高新技术产品
真空玻璃是由两块平板玻璃，中间由微小支撑物将其隔开，玻璃四周用玻璃钎焊料封边，通过抽气口抽真空，然后封接抽气口保持真空层的一种结构。
为了长久保持真空度，延长真空玻璃寿命，新立基公司生产的真空玻璃在真空腔内还放置了吸气剂。
微小支撑物是外径0.5mm，厚度0.15mm的金属环，由于体积微小，对人的视觉和玻璃的光学性能几乎没有影响。
真空玻璃的保温原理和结构与保温瓶极为相似，建筑上使用真空玻璃就好象把建筑罩在一个巨大的保温瓶中，保温节能效果可想而知。
三、真空玻璃的保温性能Low-E中空玻璃是目前市场上运用较为普遍、
节能效果也很好的玻璃品种。
中空玻璃利用了空气导热系数低的特点。
从传热学上讲空气虽然导热系数较小，但毕竟是要进行热传导，其它气体包括惰性气体也一样。
中空玻璃由于存在着较大的空气传导热量，使得使用Low-E玻璃降低辐射热的最终保温隔热效果大为降低。
只有真空状态才能消除热传导，使玻璃的综合传热性能优势充分发挥出来。
常规真空玻璃产品系列中的真空玻璃保温。
最好的Low-E中空玻璃和充氩气的Low-E中空玻璃的保温。
通过对比真空玻璃和中空玻璃不难得出下述结论：
1、真空玻璃热导随着所用原片的有效发射率的降低而迅速降低，中空玻璃热导降低的并不明显。
2、如果Low-E玻璃发射率做得很低，比如0.05以下，辐射热导到了几乎可以忽略的地步，此时再降低Low-E玻璃发射率对中空玻璃来讲意义已经不大，但真空玻璃传热系数可以做到0.5W/m2.k，而充空气的中空玻璃传热系数只能做到1.60W/m2.k，充氩气的中空玻璃传热系数只能做到1.23W/m2.k.
3、就传热系数K值而言，真空玻璃K值只有充空气中空玻璃的三分之一，充氩气中空玻璃的二分之一，在不考虑太阳光辐射的情况下，比如，夜晚，真空玻璃比充空气的中空玻璃节能近70%，比充氩气的中空玻璃节能50%.
4、在辐射热导可以忽略的情况下，真空玻璃热导的主要来源是支撑物
热导0.5W/m2.k，随着科学技术的进步，有望进一步降低该数值，比如在玻璃强度提高的情况下，减小支撑物直径或增大支撑物的间距都有望大幅度减小热导；充空气（或氩气）的中空玻璃热导的主要来源是气体对流传热和气体导热，为2.1（或1.5）W/m2.k，该数值不可能再有下降。
从发展的观点来看，在保温性能上真空玻璃将超越中空玻璃（或充氩气的中空玻璃）更多。
5、由于真空玻璃的厚度通常只有中空玻璃厚度的一半，因此，真空玻璃的表观导热系数更显著地小于中空玻璃的表观导热系数。
真空玻璃可以使用三块玻璃制成双真空层的真空玻璃，热阻增加一倍，热导降低一倍，而厚度在单真空层真空玻璃厚度的基础上只增加4mm，比中空玻璃还是薄。
可以说在保温性能上，现阶段真空玻璃已经大大超越了中空玻璃，将来会超越得更多。
四、真空玻璃的光学性能和隔热常规真空玻璃由两片玻璃组成，真空间隔层对太阳光谱是通透的，间隔层支撑物很小。
新立基公司所用支撑物为环形金属片，外径只有0.5mm，高度约0.15mm，即使按圆柱形考虑，每平方米约1600个支撑物对辐射的遮挡面积只有：1600×π×0.252=0.000314（m2），约占玻璃总面积的万分之三，故支撑物对辐射的遮挡作用可以忽略。
我们知道，建筑上的传热除了要考虑温差因素引起的传热外，还要考虑太阳辐射因素。
太阳辐射透过玻璃的能量与玻璃光学特性有直接关
系。
最重要的就是要考虑得热系数SHGC（太阳能总透射比）。
严寒地区冬季寒冷，夏季凉爽，应多考虑冬季阳光的射入，以减少取暖热耗，选用得热系数大的真空玻璃对节能更为有利；夏热冬暖地区，夏季阳光强烈，气候炎热，冬季温暖，应多考虑遮阳，减少阳光的射入以节约制冷能耗，选用得热系数小的真空玻璃更为合理。
五、真空玻璃工程实例
1.天恒大厦工程天恒大厦2005年6月落成，位于北京东直门立交桥东南角，地上22层，地下4层，建筑高度89米，总建筑面积57000平方米，是一座具有5A智能系统的高级写字楼。
