VC++实现计算机并口的数据采集
VC++实现计算机并口的数据采集前言计算机与外围设备的连接，有多种接口方式：串行、USB、SCSI、并行等，每一种接口方式都有其优点和缺点，由于串行和USB接口的抗干扰能力较强，传输距离远，所以在数据通信的时候，多采用以上两种方式。
但有些应用场合，如CCD、视频数据采集卡，其要求的传输距离近，这时候采用并行接口，而且这样的运用随着人们对数据处理速度要求的提高会越来越多。
另外当计算机用于模拟信号检测时，需要配置A/D转换接口电路，商品化的数据采集卡价格比较贵，而自己开发一套传统的数据采集卡需要很多知识的储备，尤其涉及到了低层驱动程序的开发，难度比较大。
并行接口的脚位定义1、物理接口描述计算机并口适配器或数据采集卡基本上都采用多模式方式控制芯片，并口适配器的工作方式可以在CMOS中设置。
并口工作模式有:标准并行接口(SPP)、简单双向接口(PS/2)、增强型并行接口(EPP1.9)、扩展功能接口(ECP)等。
物理接口采用了IEEE1284标准描述的Dsub25针内孔式连接器。
管脚信号随工作模式不同也有所不同，下面就默认工作都是SPP模式说明一下(见表1)。
其中S对应状态寄存器，C对应控制寄存器，它们对应的地址分别为基址(378H)+1、基址(378H)+2。
表1并行端口SPP模式下物理连线及输出方向简介2、相关寄存器描述图1是打印机适配器的控制寄存器，它只用了其中的低5位。
图1 控制寄存器图2是打印机适配器的状态寄存器，它只用了其中的高5位。
图2 状态寄存器其中每位与引脚对应关系如表1所示。
电路原理1、AD7820引脚及功能AD7820是AD公司的一种与微处理器兼容的高速8位模数转换器(ADC)芯片采用单+5V供电，无需外接时钟，内部有取样保持电路，转换时间达到1.36 μs。
引脚如图3所示引脚功能介绍:Vin模拟信号输人;图3 AD7820引脚图DBO-DB7三态数据输出;/RDY写控制/输出准备好;MODE模式选择，内部通过一个50μA电流源拉低，MODE=0时激活读模式，MODE=1时激活写一读模式;读控制，低电平时访问数据;中断输出控制位，低电平时表示AD转换结束;GND电源地;VREF(一)参考电压负端(一)，零码输入模拟电压，范围是:GND≤VREF(一) ≤VREF(十);VREF(+)参考电压正端(十)，满量程输入模拟电压，范围是:VREF(一) ≤VREF(十) ≤VDD;片选输人，进行读或写操作时，必须为低电平;溢出标志位;NC空管脚;VDD电源+5V.2、电路实现图4 A/D转换接口电路A/D转换接口电路原理如图4所示，AD7820工作在读模式下，只要产生一个负脉冲就开始数据转换。
基于VC++6.0的串口实时数据采集及实时曲线显示
豢ｃ＋＋６．。
的串口实时数据采集及实时曲线显示基于ｄｎ＋＋９ｏ的串口实时数据采集及实时曲线显一不Ｋ世邋ＢＹＴＥａｃｐｔＨ，ａｃｐｔＬ，ａｃｐｔ；ｉｆ（ｍ』ｔｄｃｏｍｍ．ＧｅｔｃｏｍｍＥｖｅｎｔ（）＝＝２）／／事件值为２表示接收缓冲区内有字符｛ｉｆ（ｍ』ｔｒｌＣｏｍｍ．ＧｅｔＩｎＢｕ伍ｊｒＣｏｕｎｔ（）＝＝２）／／判断压缩双字节ＢＣＤ码是否全齐｛ｖａｒＡｃｐｔ．ｖｔ＝Ｖ７Ｉ』Ｉｌ；／／给ｖｔ成员赋值，指明ＢＹＴＥ数据类型（因该类型最适应二进制数）ｖａｒＡｃｅｐｔ＝ｍ』ｔｒｌＣｏｍｍ．ＧｅｔＩｎｐｕｔ（）；／／读取高字节ＢＣＤ码ａｃｐｔＨ＝ｖａｄｎｐｕｔ．ｂＶａｌ；／／将ＢＹＴＥ类型赋值（高字节ＢＣＤ码）ｖａｄｎｐｕｔ．ｖｔ＝Ｖ７ｒ』１１；ｖａｒＡｃｅｐｔ＝ⅡＬＰｔｒｌＣｏｍｍ．ＧｅｔＩｎｐｕｔ（）；／／读取低字节ＢＣＤ码ａｃｐｔＬ＝ｖａｒＩｎｐｕｔ．ｂＶａｌ；／／将ＢＹＴＥ类型赋值（低字节ＢｃＤ码）ａｃｐｔＨ＝ａｃｐｔＨ一６★（ａｃｐｔＨ／１６）；／／高字节ＢｃＤ码转换成十进制数ａｃｐｔＬ＝ａｃｐｔＬ一６★（ａｃｐｔＬ／１６）；／／低字节ＢｃＤ码换成十进制数ａｃｐｔ＝ａｃｐｔＨ★１００＋ａｃｐｔＬ；／／拼装成一个四位十进制数（以下包括图表处理程序段）｝｝】３ＭｓＣｈａｎ控件应用和曲线满屏处理首先类似于串口通讯操作方法创建Ｍｓｃｈａｌｔ控件项目和成员变量，在Ｂ００ＬＣＨｗｌＤｌｇ：：０ｎＩｎｉｔＤｉａｌｏｇ（）中设置所需的ＭＳＣｈａｒｔ控件属性：：／／Ｙ轴属性设置ＶＡＲＩＡＮＴｖａｒｉ：ｍ』ｈ耐．ＧｅｔＰｌｏｔ（）．ＧｅｔＡｘｉｓ（１，ｖａｒｉ）．ＧｅｔＶａｌｕｅＳｃａｌｅ（）．ｓｅｔＡｕｔｏ（ＦＡＬＳＥ）；／／取消自动标注ｙ轴刻度ｍ上ｈａｎ．ＧｅｔＰｌｏｔ（）．Ｇｅ认ｘｉｓ（１，ｖ撕）．ＧｅｔＶａｌｕｅｓｃａｌｅ（）．ＳｅｔＭａｘｉｍｕｍ（５０００）；／／设置ｖ轴最大刻度为５０００ｍ』ｈａｎ．ＧｅｔＰｌｏｔ（）．ＧｅｔＡｘｉｓ（１，ＳｅｔＭａｊｏｒＤｉｖｉｓｉｏｎ（１０）；／／ｙ轴刻度设置为ｌＯ等份ｍ＿ｃｈａｎ．ＳｅｔＣｏｌｕ砌Ｃｏｕｎｔ（１）；／／设置１条曲线／／Ｘ轴属性设置ｍ上ｈａｎ．ＧｅｔＰｌｏｔ（）．Ｇｅ认ｘｉｓ（０，．ＳｅｔＡｕｔｏ（ＦＡＬＳＥ）；／／取消自动标注ｘ轴刻度ｍ上ｈａｎ．ＳｅｔＲｏｗｃｏｕｎｔ（１００）；／／一屏设置１００个刻度ｍ』ｈａｒｔ．ＧｅｔＰｌｏｔ（）．ＧｅｔＡｘｉ８（Ｏ，．ＳｅｔＤｉｖｉｓｉｏＩｌｓＰｅｒＴｉｃｋ（１）：ｖ撕）．ＧｅｔＶａｌｕｅＳｃａｌｅ（）．ｖａｒｉ）．ＧｅｔＣａｔｅ９０ｒｙｓｃａｌｅ（）ｖａｒｉ）．ＧｅｔＣａｔｅｇｏｒｙＳｃａｌｅ（）／／一个刻度一个刻度线ＩＩ西ｈａｎ．ＧｅｔＰｌｏｔ（）．ＧｅｔＡｘｉｓ（０，ｖａｒｉ）．ＧｅｔＣａｔｅｇｏｒｙＳｃａｌｅ（）．ＳｅｔＤｉｖｉｓｉｏｎｓＰｅｒＬａｂｅｌ（１）；／／一个刻度一个标注ＷＯＲＤｒｏｗ＝１：ＣＳｔｒｉｎｇｔｅｍｐｕⅪｗ；／／以下清屏、标注一屏数值ｗｈｉｌｅ（（ｒｏｗ＜＝１００））ｌｍｊｈａｒｔ．ＳｅｔＲｏｗ（ｒｏｗ）；ｍ』ｈａＩｔ．ＧｅｔＤ砒ａＧｒｉｄ（）．ＳｅｔＤａｔａ（ｒｏｗ，１，０，１）；ｔｅｍｐ』ｗ．Ｆｏ珊ａｔ（”％ｄ”，Ｍｒ）；ｍ＿ｃｈａｎ．ＳｅｔＲｏｗｈｂｅｌ（ｔｅｍｐ聊ｖ）；，，ｎ）Ｗ＋＋：ｌ；随后，在函数０ｎｃ鲫ｍ（）中进行曲线绘制和满屏处理，其代码如下：：：ｍ上ｈａｒｔ．ＳｅｔＲｏｗ（ｒｏｗ）；ｍｊｈａｎ．ＧｅｔＤａｔａＧｒｉｄ（）．ｓｅｔＤａｔａ（ｒｏｗ，ｌ，ａｃｐｔ，１）；／／绘制当前时刻的曲线ｉｆ（ｍｗ％ｌｏｏ＝＝０）／／判断是否满屏（／／满屏处理＋＋Ｆｕｌｓｃｍｕｍ；／／满屏次数ｎ心ｈａｎ．ＳｅｔＲｏｗＣｏｕｎｔ（１００★Ｆｕｌｓｃｍｕｍ）；／／屏幕扩大相应倍数，保持前屏曲线ｆｏｒ（ｒＩ＇ｍｗ＝ｒｏｗ；’ｒｍｗ＜＝１００★Ｆｕｌｓｃｍｕｍ；Ｔｍｗ＋＋）／／对新增加屏幕清屏，标注此屏相应数值信协议是：波特率４８００ｂｐｓ，１位起始位，８位数据位，１位停ｆｒ心ｈａｎ．ＳｅｔＲｏｗ（ｒＩ’ｍｗ）；止位，无奇偶校验位。
VC环境下高速实时数据采集的实现
题的思路有一定的通用性和参考价值。
1 实时数据采集功能的软件设计
在进行数据采集设计时主要有以下三种编程方式： 1 .1 软件方式取得 A/D 数据
利用系统提供 的 在 毫 秒 级 的 精 确 等 级 上，反 复 读取 A/D 数据以实 现 连 续 不 间 断 采 样，其 采 样 速 度 比 较 慢 ，实 时 性 比 较 差 ，因 此 多 用 于 低 速 场 合 。 1 .2 采用半满查询方式取得 A/D 数据
AfxMessageBox（“ 不 明 的 初 始 化 错 误 . . . . . ”，MB ICONERROR）；
return FALSE； ｝ whil（e bDeviceADRun）//循环采集 AD 数据 ｛
— 148 —
每个线程都共享创 建 它 们 进 程 的 内 存 空 间、全 局 变 量和系统 资 源 等。 因 而 在 VC ++ 环 境 下 开 发 实 时 测试系统需要采用 一 些 技 术，特 别 是 多 线 程 技 术 来 实 现 系 统 实 时 功 能 ，满 足 测 试 系 统 的 多 种 功 能 要 求 。 采用多线程技术具有如下优势：
①数据采集与控制线程 ②数据监控线程 ③数据存储线程 ④人机交互线程 数据采集线程与控制线程和数据存储线程属于 工 作 线 程 ，无 窗 口 操 作 ，这 样 数 据 采 集 线 程 不 会 发 生 堵塞。数据监控线程用于实时地将需要动态显示的 数据在监控屏幕上动态显示。数据存储线程最初不 做 任 何 工 作，调 用 Win32 API 函 数 WaitForSingleObject 进 入 等 待 状 态，此 时 它 不 消 耗 CPU 任 何 时 间，即可保证数据 采 集 与 控 制 线 程 有 充 分 的 运 行 机 会。当数据采集与控制线程取得指定长度的数据送 到用户定义 的 存 储 空 间 时，则 调 用 Win32 API 函 数 SetEvent 将指定事件消息发送给数据存储线程，数据 存储线程立即恢复 运 行 状 态，迅 速 对 这 批 数 据 进 行 相关处理，如采集 数 据 计 算 处 理、窗 口 绘 制 波 形、存 盘等操作。VC ++ 开发环境下在中断方式下采用多
vC++ 获取cpu信息,硬盘ID,网卡MAC地址_内部资料
目录摘要 (I)获取系统信息程序的开发1.设计目的 (1)2. 设计基本要求 (1)3. 设计内容 (1)4. 设计步骤 (1)5. 程序代码5.1头文件SysinfoView.h (5)5.2头文件Registry.h (6)5.3源文件SysinfoView.cpp (7)5.4源文件MainFrm.cpp (21)5.5源文件Registry.cpp (23)5.6源文件Sysinfo.cpp (26)6.设计成果 (26)总结 (27)参考文献 (28)摘要计算机系统信息包括硬件系统信息和软件系统信息。
硬件系统直接决定了软件系统运行的可行性，同时软件系统又反过来影响着硬件系统的运行。
因此，及时掌握计算机系统信息对于计算机用户来说尤其重要。
本课程设计介绍了如何利用Visual C++这一编程工具进行程序设计来获取计算机的系统信息。
关键词：Visual C++；计算机系统信息；程序设计获取系统信息程序的开发1.设计目的在学习了“VC++程序设计基础”课程的基础上，通过本编程设计练习，旨在加深对相关知识的理解，初步掌握VC++程序设计的基本设计方法，提高程序设计的基本技能及分析、解决编程问题的能力。
2. 设计基本要求计算机系统信息包括硬件系统信息和软件系统信息。
硬件系统直接决定了软件系统运行的可行性，同时软件系统又反过来影响着硬件系统的运行。
因此，及时掌握计算机系统信息对于计算机用户来说尤其重要。
本程序的主要功能如下：1）获取操作系统信息，显示该操作系统的版本号。
2）获取CPU运行速度3）获取内存大小，计算剩余内存大小和百分率4）获取网卡地址和本机机器的IP地址5）操作系统的操作（关闭系统、重启系统、快速重启系统）6）注册表的操作7）程序界面的鼠标拖动操作8）弹出菜单的应用3. 设计内容1）计算机安装操作系统后，操作系统将版本信息存放于注册表的特定位置：HKEY_LOCAL_MACHINE->”Software\\Microsoft\\Windows\\CurrentVersion\\Run\\”.因此只需要进行注册表的访问操作就可以得到相关的操作。
用C语言给NI数据采集卡编程序实现多路数据的同时采集
⽤C语⾔给NI数据采集卡编程序实现多路数据的同时采集 因为写的上⼀篇NI数据采集卡的程序有⼈留⾔说想要实现多路数据的同时采集，我没有及时回复，深感抱歉，在此写⼀篇关于NI数据采集卡的多路数据同时采集的程序 第⼀个程序实现的功能：六路数据同时采集，采集有限个数据，并且保存到txt⽂档中。
采⽤的是参考单端接地的⽅式，参考单端接地指的是我们测量的每⼀路的值是该路相对AI GND的电压值。
对参考单端接地不了解的话可以看NI-DAQmx C Reference help 不多说，上程序。
1 #include <stdio.h>2 #include "NIDAQmx.h"3#pragma comment(lib,"NIDAQmx.lib")4 #include<iostream>5using namespace std;67#define DAQmxErrChk(functionCall) if( DAQmxFailed(error=(functionCall)) ) goto Error; else89int main(void)10 {11 int32 error=0;12 int32 per_num;13 float64 data[6000];14 TaskHandle taskHandle=0;15char errBuff[2048]={'\0'};16 DAQmxErrChk (DAQmxCreateTask("",&taskHandle));17 DAQmxErrChk (DAQmxCreateAIVoltageChan(taskHandle,"Dev2/ai0:5","",DAQmx_Val_Cfg_Default,-10.0,10.0,DAQmx_Val_Volts,NULL));18 DAQmxErrChk (DAQmxCfgSampClkTiming(taskHandle,"",20000,DAQmx_Val_Rising,DAQmx_Val_ContSamps,1000));1920 DAQmxErrChk (DAQmxSetAITermCfg(taskHandle,"Dev2/ai0:5",DAQmx_Val_RSE));21//DAQmxErrChk (DAQmxRegisterEveryNSamplesEvent(taskHandle,DAQmx_Val_Acquired_Into_Buffer,PER_NUM0,0,EveryNCallback,this)); 22//DAQmxErrChk (DAQmxRegisterDoneEvent(taskHandle,0,DoneCallback,NULL));2324/*********************************************/25// DAQmx Start Code26/*********************************************/27 DAQmxErrChk (DAQmxStartTask(taskHandle));28 DAQmxErrChk(DAQmxReadAnalogF64(taskHandle,1000,10.0,DAQmx_Val_GroupByScanNumber,data,6000,&per_num,NULL));29 FILE *fp1=fopen("data1.txt","w+");3031for(int l=0;l<6000;l++)32 {33 fprintf(fp1,"%f",data[l]);34 fputc('\n',fp1);35 }36 fclose(fp1);37 Error:38if( DAQmxFailed(error) )39 DAQmxGetExtendedErrorInfo(errBuff,2048);40if( taskHandle!=0 ) {41/*********************************************/42// DAQmx Stop Code43/*********************************************/44 DAQmxStopTask(taskHandle);45 DAQmxClearTask(taskHandle);46 }47if( DAQmxFailed(error) )48 printf("DAQmx Error: %s\n",errBuff);49 printf("End of program, press Enter key to quit\n");50 getchar();51return0;52 }这个程序实测过，可以使⽤，希望能够对⼤家有帮助。
用VisualC_实现实时数据采集

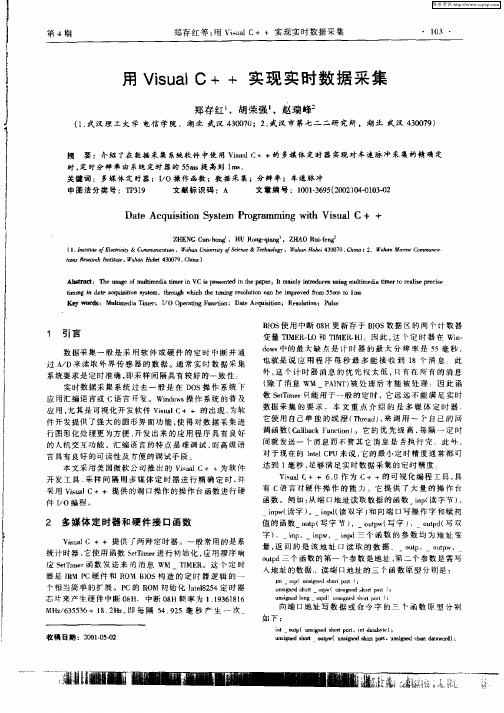

收稿日期:2001205202用Visual C++实现实时数据采集郑存红1,胡荣强1,赵瑞峰2(1.武汉理工大学电信学院,湖北武汉430070; 2.武汉市第七二二研究所,湖北武汉430079)摘 要:介绍了在数据采集系统软件中使用Visual C++的多媒体定时器实现对车速脉冲采集的精确定时,定时分辨率由系统定时器的55ms提高到1ms。
关键词:多媒体定时器;I/O操作函数;数据采集;分辨率;车速脉冲中图法分类号:TP319 文献标识码:A 文章编号:100123695(2002)0420103202Date Acquisition System Programming with Visual C++ZHE NG Cun2hong1,H U R ong2qiang1,ZH AO Rui2feng2(1.Institute o f Electricity&Communication,Wuhan Univer sity o f Science&Technology,Wuhan Hubei430070,China;2.Wuhan Marine Communca2 tions Research Institute,Wuhan Hubei430079,China)Abstract:The usage of multimedia timer in VC is presented in the paper,I t mainly introduces using multimedia timer to realize precise timing in date acquisition system,through which the timing res olution can be im proved from55ms to1ms.K ey w ords:Multimedia T imer;I/O Operating Function;Date Acquisition;Res olution;Pulse1 引言数据采集一般是采用软件或硬件的定时中断并通过A/D来读取外界传感器的数据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

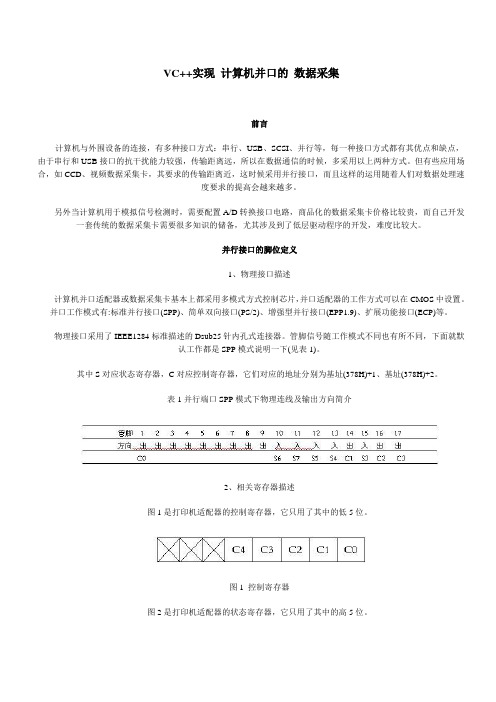

VC++实现计算机并口的数据采集
