利用电动自行车后轮无刷直流电机霍尔信号的一种测速方法
电动车无刷电机控制器检测方法
电动车无刷电机控制器检测方法无刷电机控制器检测方法检测无刷控制器与有刷控制器有所不同，前者线头相对比较多一些，使用无刷测试仪即可，以下为具体的检测步骤：1、测电机绕组：用无刷控制器测试仪的三个黄、绿、蓝鳄鱼夹连接好电机绕组（电机的三根粗线，无需考虑颜色和顺序，可以随意连接），然后顺时针转动电机（沿电动车正常的前进方向转动），可以看到测试仪上第一排三个指示灯（LED）点亮且闪烁，这样及为正常；如果有一个或两个、三个不亮即为有故障。
2、测电机霍尔：用测试仪的电机霍尔信号线六芯插头连接好电机的六芯插头（电机的五根细线，颜色为红、黑、黄、绿、蓝），然后换换顺时针转动电机（沿电动车正常的前进方向），可以看到测试仪的第二排a、b、c三个指示灯（LED）交替发光，这样即为正常；如果有一个或两个、三个一直不亮或一直亮，那么这一组霍尔即为有故障或者接触不良。
3、测点击相位角是60度还是120度；在霍尔正常的情况下，60度指示灯亮，则说明该是电机是60度；如果60度指示灯不亮，表明该电机为120度。
4、转把测试：将检测转把的红、黑、蓝（信号线）三个鳄鱼夹连接转把的三个引线。
转动转把，转把指示灯按三种状态变化：绿灯亮→灯熄灭→红灯亮。
转把指示绿灯亮（转第9页把电压为0.86～1.20V），如此时灯不亮，一般故障为转把磁钢脱落。
继续转动转把指示灯熄灭（转把电压为1.20～3.60V，电机进入运行状态，逐渐加速），再拧转把指示灯红灯亮（转把电压为：3.60～4.20V）。
假如指示灯没按这三种规律变化，则表示转把或引线有故障。
5、控制器检测：适用于24V、36V、48V、60V无刷控制器的检测。
（1）把控制器霍尔信号输入端与测试仪控制霍尔信号线检测端相连接。
（2）把控制器主线输出端与测试仪控制器主线检测端三个黄、绿、蓝鳄鱼夹相连接。
接通控制器电源，测试仪的5V指示灯（小LED）应闪烁。
如果不亮，则表示控制器的5V电源输出有故障；转动转把，测试仪上检测控制器的六个指示灯（LED）：①120°控制器，指示灯应按次序逐一闪亮，如果不亮或有两路同时闪烁，就可以认为该控制器已损坏。
无刷电机霍尔检测方法
无刷电机霍尔检测方法
无刷电机是一种高效、可靠、精确控制的电机，被广泛应用于工业自动化、航
空航天、汽车等领域。
在无刷电机中，霍尔传感器是一种常用的检测方法，用于监测电机转子的位置和速度，并向控制系统提供反馈。
无刷电机霍尔检测方法基于霍尔效应，其中霍尔传感器主要包括霍尔元件和磁
场源。
磁场源产生一个恒定的磁场，而霍尔元件则感测由转子磁极产生的磁场变化。
在无刷电机中，通常使用三个霍尔传感器。
这三个传感器固定在电机的定子上，且夹角相互偏移120度。
当转子旋转时，每个磁极会在霍尔传感器上产生一个磁场变化，从而产生一个脉冲信号。
通过检测这些脉冲信号的顺序和间隔时间，可以确定转子的位置和速度。
为了提高精确度和准确性，无刷电机霍尔检测方法通常还通过插值技术来进行
精细测量。
插值技术利用脉冲信号的边沿来进行更细致的位置和速度测量。
通过高精度的插值器，可以将脉冲信号的分辨率提高到更高的级别，从而提高无刷电机的控制精度和稳定性。
除了位置和速度检测外，无刷电机霍尔检测方法还可以用于故障诊断和保护。
通过监测脉冲信号的频率和幅值，可以检测电机的异常运行情况，如过载、故障等，并及时采取相应的措施，以防止进一步损坏电机或降低工作效率。
总之，无刷电机霍尔检测方法是一种重要的技术，用于监测无刷电机转子的位
置和速度，提高电机的控制精度和稳定性，以及实现故障诊断和保护。
随着科技的不断进步，无刷电机霍尔检测方法将进一步发展和完善，为各个领域的应用提供更高效、可靠的解决方案。

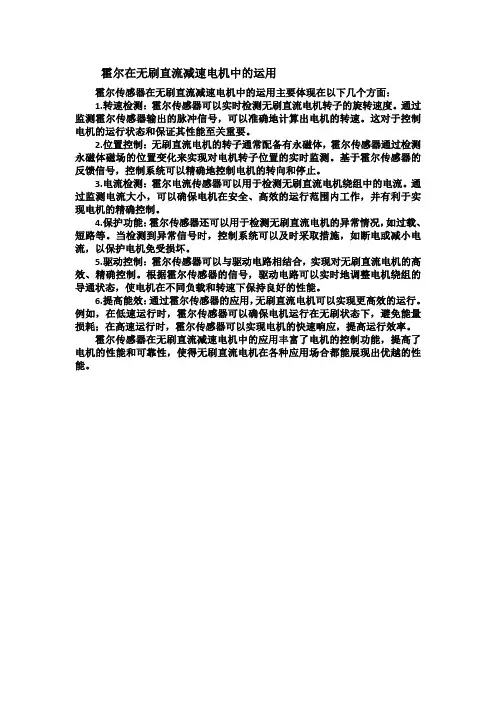

霍尔在无刷直流减速电机中的运用
霍尔在无刷直流减速电机中的运用
霍尔传感器在无刷直流减速电机中的运用主要体现在以下几个方面：
1.转速检测：霍尔传感器可以实时检测无刷直流电机转子的旋转速度。
通过监测霍尔传感器输出的脉冲信号，可以准确地计算出电机的转速。
这对于控制电机的运行状态和保证其性能至关重要。
2.位置控制：无刷直流电机的转子通常配备有永磁体，霍尔传感器通过检测永磁体磁场的位置变化来实现对电机转子位置的实时监测。
基于霍尔传感器的反馈信号，控制系统可以精确地控制电机的转向和停止。
3.电流检测：霍尔电流传感器可以用于检测无刷直流电机绕组中的电流。
通过监测电流大小，可以确保电机在安全、高效的运行范围内工作，并有利于实现电机的精确控制。
4.保护功能：霍尔传感器还可以用于检测无刷直流电机的异常情况，如过载、短路等。
当检测到异常信号时，控制系统可以及时采取措施，如断电或减小电流，以保护电机免受损坏。
5.驱动控制：霍尔传感器可以与驱动电路相结合，实现对无刷直流电机的高效、精确控制。
根据霍尔传感器的信号，驱动电路可以实时地调整电机绕组的导通状态，使电机在不同负载和转速下保持良好的性能。
6.提高能效：通过霍尔传感器的应用，无刷直流电机可以实现更高效的运行。
例如，在低速运行时，霍尔传感器可以确保电机运行在无刷状态下，避免能量损耗；在高速运行时，霍尔传感器可以实现电机的快速响应，提高运行效率。
霍尔传感器在无刷直流减速电机中的应用丰富了电机的控制功能，提高了电机的性能和可靠性，使得无刷直流电机在各种应用场合都能展现出优越的性能。
用万能表测量电动车电机霍尔的准确测量方法是什么 精品
用万能表测量电动车电机霍尔的准确测量方法是什么？电机自电动车上摘下来之后没办法转动的情况下测量霍尔的精确方法. 1二极管检验方法：红表笔接细红线，黑表笔接在细黑线，观察万用表读数；红表笔不动，黑表笔分别测量细黄、细绿、细篮三根线，并观察万用表读数，所得的三个读数中最高数据与最低数据之间不可以相差10个数据。
2电压检测法：万用表打在20V电压档位，黑表笔接细黑线，红表笔分别接三根信号线，并缓慢转动电机，万用表读数应有0V-5V交替电压变化，否则说明相对应霍尔损坏。
阻值测量法和电压值变化测量法。
电压测量的方法比较准确，具体操作过程如下，撑起车大腿，使后轮腾空，打开电源锁，用万用表的负极表笔插电机霍尔的负极，正极表笔分别的插电机霍尔，测量时用手慢慢的转动电机，霍尔电压是有变化的，如果电压过低或者不变，说明对应的霍尔坏了。
电机线一般是三根，黑的和别的，把万用表调到200MΩ档位，电表负极接黑线，正极分别接那两根，示数1.5。
把负极再换到五根细线上（霍尔线）的黑线上，正极接除红线外的三根示数1.9。
没大的差距就说明霍尔没坏二极管检验方法：红表笔接细红线，黑表笔接在细黑线，观察万用表读数；红表笔不动，黑表笔分别测量细黄、细绿、细篮三根线，并观察万用表读数，所得的三个读数中最高数据与最低数据之间不可以相差10个数据。
2）、电压检测法：万用表打在20V电压档位，黑表笔接细黑线，红表笔分别接三根信号线，并缓慢转动电机，万用表读数应有0V-5V交替电压变化，否则说明相对应霍尔损坏。
\电动车无刷电机霍尔检测器简单制作方法∙∙|∙浏览：1270∙|∙更新：2013-08-31 01:11∙|∙标签：电动车∙1、无刷电机霍尔检测器样品、用途、可以快速查找电动车、无刷电机霍尔的好坏，（可以准确找出单个霍尔的好坏）2、所需工具、如下图、剥线钳、万用表、电烙铁、焊锡、松香、AB胶、绝缘胶带、小改锥、3、制作所需配件、修车的朋友都有的、废物利用、闲置手机充电器1个（输出电压时是直流5V的）、电动车废旧充电器指示灯3个、控制器上的、接霍尔线的插件带线（红线正极、黑线负极、黄、緑、蓝、三线是霍尔传感线、4、制作过程、1，想法先把充电器撬开，2、在充电器上找出空间大的地方，打5毫米的孔3个，放置3个指示灯，3、找出正负极、插上220V交流电找出输出直流电的正负极、并记住、顺便看一下输出在5V一下吗？（注意有电危险）4、指示灯上的线是这样接的、5、整体接线、用一根红线将3个霍尔的正极连接起来在和充电器的输出正极线连接在一起、然后把找来的5根带插件的线对应接上即可、（一定要记住每根传感线对应的指示灯的位置、以后方便找出哪个霍尔坏啦）6、指示灯接线放大图、7、完成以上步骤、把三个指示灯装在充电器壳上（打好的孔里）复装充电器，线的接口用AB胶粘一下、指示灯粘一下、8、使用方法、先把插头与电机霍尔插头对插，接通220V电源、慢慢转动电机观察指示灯可发现1、3个指示灯循环点亮、说明霍尔正常。

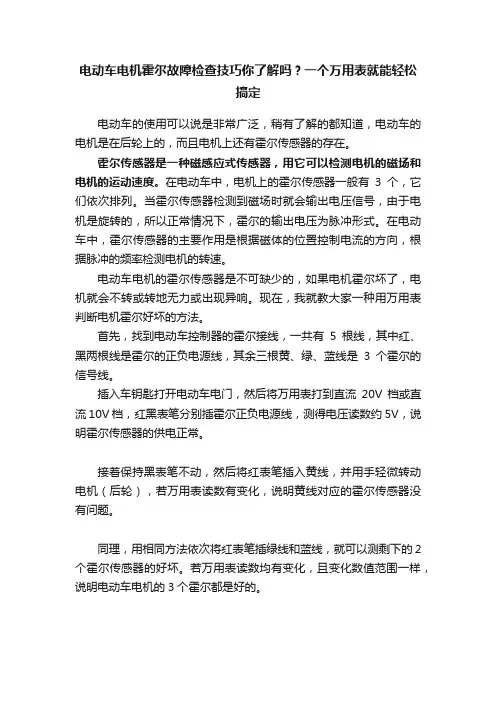

电动车电机霍尔故障检查技巧你了解吗？一个万用表就能轻松搞定
电动车电机霍尔故障检查技巧你了解吗？一个万用表就能轻松
搞定
电动车的使用可以说是非常广泛，稍有了解的都知道，电动车的电机是在后轮上的，而且电机上还有霍尔传感器的存在。
霍尔传感器是一种磁感应式传感器，用它可以检测电机的磁场和电机的运动速度。
在电动车中，电机上的霍尔传感器一般有3个，它们依次排列。
当霍尔传感器检测到磁场时就会输出电压信号，由于电机是旋转的，所以正常情况下，霍尔的输出电压为脉冲形式。
在电动车中，霍尔传感器的主要作用是根据磁体的位置控制电流的方向，根据脉冲的频率检测电机的转速。
电动车电机的霍尔传感器是不可缺少的，如果电机霍尔坏了，电机就会不转或转地无力或出现异响。
现在，我就教大家一种用万用表判断电机霍尔好坏的方法。
首先，找到电动车控制器的霍尔接线，一共有5根线，其中红、黑两根线是霍尔的正负电源线，其余三根黄、绿、蓝线是3个霍尔的信号线。
插入车钥匙打开电动车电门，然后将万用表打到直流20V档或直流10V档，红黑表笔分别插霍尔正负电源线，测得电压读数约5V，说明霍尔传感器的供电正常。
接着保持黑表笔不动，然后将红表笔插入黄线，并用手轻微转动电机（后轮），若万用表读数有变化，说明黄线对应的霍尔传感器没有问题。
同理，用相同方法依次将红表笔插绿线和蓝线，就可以测剩下的2个霍尔传感器的好坏。
若万用表读数均有变化，且变化数值范围一样，说明电动车电机的3个霍尔都是好的。
电动车电机霍尔检测方法
电动车电机霍尔检测方法电动车电机在工作过程中，霍尔传感器起着非常重要的作用。
霍尔传感器能够检测电机转子的位置，根据这些信息控制电机的正常运行。
在电动车电机的维修和故障排查过程中，了解电机霍尔检测方法是十分必要的。
首先，了解电动车电机的霍尔位置传感器的原理和结构是必不可少的。
电动车电机通常采用霍尔传感器来感应电机转子的磁场变化，然后将这些信号转换为电信号，通过电控系统来控制电机的正常工作。
霍尔传感器通常由三个霍尔元件和一个晶体时钟来组成，根据霍尔元件感应到的磁场变化来确定转子的位置。
接下来，了解电动车电机霍尔传感器的位置安装是非常重要的。
通常情况下，电动车电机的霍尔传感器会安装在电机壳体上，与转子的磁极相对应。
因此，查找电机霍尔传感器的位置安装是进行霍尔检测的第一步。
然后，可以使用数字万用表或示波器来测量电动车电机霍尔传感器的输出信号。
使用万用表时，将其调到直流电压测量模式，将红表笔连接到霍尔传感器的输出引脚上，将黑表笔连接到地线上，然后转动电机的转子。
通过测量万用表上的电压变化，可以确定电机转子的位置。
使用示波器时，将示波器的探头分别连接到霍尔传感器的输出引脚和地线上，然后转动电机的转子。
示波器会显示出霍尔传感器输出信号的波形，通过观察波形的变化，也可以确定电机转子的位置。
此外，在进行电动车电机霍尔检测时，也可以使用霍尔检测仪。
霍尔检测仪是一种专门用于检测霍尔传感器的设备，可以直接读取和显示霍尔传感器的输出信号。
使用霍尔检测仪时，只需要将传感器的输出引脚连接到霍尔检测仪的输入接口上，然后转动电机转子，霍尔检测仪就会显示出相关的转子位置信息。
最后，在进行电动车电机霍尔检测时，还需要注意一些问题。
首先，确保电动车电机的供电正常，电池电量充足，并且电机控制器工作正常。
其次，电机转子在旋转时，要确保转子磁铁与霍尔传感器保持良好的对应关系，避免因误差导致检测结果的不准确。
最后，根据电机霍尔检测的结果，及时进行故障排查和维修，确保电动车电机的正常工作。
霍尔传感器自行车车速超速报警装置
霍尔传感器自行车车速超速报警装置随着人们对健康生活的追求日益增加，自行车成为了一种非常受欢迎的交通工具。
有时骑车过快可能会带来一些安全隐患。
为了提高骑行安全性，我设计了一种基于霍尔传感器的自行车车速超速报警装置。
让我们来了解一下霍尔传感器。
霍尔传感器是一种能够探测磁场的传感器，它可以将磁场变化转换为电信号。
我们可以利用霍尔传感器来测量自行车车轮的转速，从而计算出车速。
装置的工作原理如下：装置由霍尔传感器、磁铁、Arduino控制器和蜂鸣器组成。
我们将霍尔传感器固定在自行车车架上的一个固定位置。
然后，在自行车车轮的辐条上安装一个小磁铁。
当车轮转动时，磁铁会靠近霍尔传感器并产生一个磁场变化信号。
霍尔传感器会将这个信号转换为电信号传递给Arduino控制器。
在Arduino控制器中，我们编写了一个程序来将霍尔传感器的信号转换为车速。
我们可以根据车轮的大小和磁铁在车轮上的位置来确定转速和车速的关系。
一旦车速超过设定的安全速度，Arduino控制器将触发蜂鸣器发出警报声音。
这样，骑车者就会意识到车速过快，并及时采取措施减速，以提高骑行安全性。
这种自行车车速超速报警装置具有一些优点。
它非常简单且成本较低，因为我们只需要使用一些基本的电子器件和材料。
它实时监测车速，并能够及时发出警报，极大地提高了骑行安全性。
我们可以根据实际需求来调整安全速度，以适应不同的路况和特定的骑行需求。
这种自行车车速超速报警装置也存在一些局限性。
装置的警报只是通过蜂鸣器进行声音提醒，可能在嘈杂的环境中难以听到。
由于自行车的骑行速度可能受到多种因素的影响，例如坡度、风速等，所以需要根据实际情况来调整安全速度的阈值。
通过利用霍尔传感器设计一种自行车车速超速报警装置可以有效提高骑行安全性。
这种装置简单实用、成本低廉，可以实时监测车速并及时发出警报。
在实际使用中，我们还需要综合考虑其他因素，如环境噪声和实际骑行需求，来进一步完善和优化这种装置。
电动自行车控制器霍尔检测方法
电动自行车控制器是电动自行车的核心部件之一，它负责控制电动自行车的电动系统，包括电机的运转、速度的调节、动力输出等功能。
而霍尔传感器则是控制器中的重要部件，它可以检测电机转子的位置和转速，从而实现对电机的精准控制。
在整个电动自行车系统中，霍尔传感器的工作稳定性和准确性对电动自行车的性能有着至关重要的影响。
为了保证电动自行车控制器中的霍尔传感器工作正常，需要对其进行定期的检查和维护。
下面将介绍几种常用的电动自行车控制器霍尔检测方法。
1. 直接测量法直接测量法是最常见的一种霍尔传感器检测方法。
通过使用万用表或示波器等仪器，可以直接测量霍尔传感器输出的信号。
在进行测量时，需要将仪器的探头与霍尔传感器的输出引脚相连接，然后通过仪器显示的数值来判断霍尔传感器的工作状态。
这种方法操作简单，成本较低，适用于一般的霍尔传感器检测。
2. 示波器法示波器法是一种高精度的霍尔传感器检测方法。
通过使用示波器可以清晰地观察霍尔传感器输出的信号波形，从而准确判断霍尔传感器的工作状态。
在进行检测时，需要将示波器的探头与霍尔传感器的输出引脚相连接，然后调节示波器的设置，观察霍尔传感器输出信号的波形。
通过分析波形的周期、频率、占空比等参数，可以判断霍尔传感器的工作状态是否正常。
示波器法需要配合专业仪器操作，对操作人员的技术要求较高，但是可以提供更加准确的检测结果。
3. 比较法比较法是一种通过比较不同霍尔传感器信号的方法来检测霍尔传感器的工作状态。
在进行比较时，可以使用两个相同型号的霍尔传感器，分别连接到控制器中，并通过仪器对比两个霍尔传感器输出的信号波形。
通过比较两个霍尔传感器的输出信号，可以判断它们是否存在异常，从而确定霍尔传感器的工作状态。
4. 综合检测法综合检测法是一种结合多种方法进行综合检测的霍尔传感器检测方法。
通过综合利用直接测量法、示波器法、比较法等多种检测手段，可以更加准确地判断霍尔传感器的工作状态。
在进行综合检测时，需要根据实际情况灵活选择不同的检测方法，从而得出综合性的检测结果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
利用电动自行车后轮无刷直流电机霍尔信号的测速方法包括以下步骤：
1. 硬件连接：首先，将电动自行车的后轮电机与无刷直流电机相连，以便从电机中获取霍尔信号。
2. 霍尔信号采集：在电机的霍尔位置上安装霍尔传感器，以便实时监测电机的转速。
霍尔传感器将转速信号转化为电信号，然后通过线路传输到控制器或仪表盘。
3. 信号处理：在控制器或仪表盘处，使用信号处理电路对霍尔信号进行放大、滤波和整形处理，以确保信号的稳定性和准确性。
4. 速度计算：处理后的霍尔信号被送入微处理器或单片机中进行处理。
微处理器或单片机通过计算单位时间内采集到的霍尔信号数量，再结合电机的极对数，即可计算出电机的转速。
5. 显示与存储：将计算出的速度信息实时显示在仪表盘上，或者通过无线传输模块将速度信息发送到其他设备上进行显示和存储。
6. 异常处理：在测速过程中，如果出现异常情况，如霍尔传感器故障、信号干扰等，系统会进行相应的故障诊断和处理，以确保系统的稳定性和可靠性。
以上是利用电动自行车后轮无刷直流电机霍尔信号的一种测速方法，具有简单、方便、准确等优点。
