汽车玻璃升降系统工作原理及常见故障
汽车玻璃升降系统工作原理及常见故障课件
润滑导轨和滑轮
涂抹适量的润滑脂于导轨和滑轮 上，确保玻璃在升降过程中顺畅
无阻。
注意清洁周期
根据汽车使用频率和环境状况， 定期清洁和润滑导轨、滑轮，以
保持升降系统的正常运行。
注意电动机的保护与养护
避免过载
避免长时间连续使用升降系统，防止电机过载， 影响使用寿命。
防水防潮
确保电机及连接部件的防水防潮，避免水分侵入 导致短路或损坏。
自动升降功能：部分高 端车型配备自动升降功 能，驾驶员可以通过设 置实现玻璃的自动升降 ，提高驾驶便利性。
通过对汽车玻璃升降系 统的组成、工作原理和 系统功能的详细了解， 我们可以更好地理解和 使用这一系统，同时在 面对常见故障时也能更 准确地找到问题所在并 进行修复。
02
汽车玻璃升降系统工作原理详解
及时维修
一旦发现电机出现异常噪音、振动或升温过高， 应及时进行维修，防止故障扩大。
05
案例分析与实践操作
案例一
故障现象描述
详细阐述某品牌汽车玻璃升降 不顺畅的具体表现，如玻璃升 降速度变慢、卡顿、停滞等。
故障原因分析
分析可能导致玻璃升降不顺畅 的原因，如电机故障、传动机 构磨损、电路故障等。
维修方案制定
控制开关：驾驶员或乘客通过控制开关 来操作玻璃的升降。
玻璃升降器电机：提供动力，驱动玻璃 升降器运动。
玻璃升降器：通过电机驱动，实现玻璃 的升降动作。
工作原理
汽车玻璃升降系统的工作原理可以分为手动和电动两种方式
手动工作原理：驾驶员或乘客通过操作控制开关，驱动玻璃升降器电机转动，电机 通过连杆和导轨带动玻璃升降器运动，从而实现玻璃的升降。
04
汽车玻璃升降系统的维护与保养

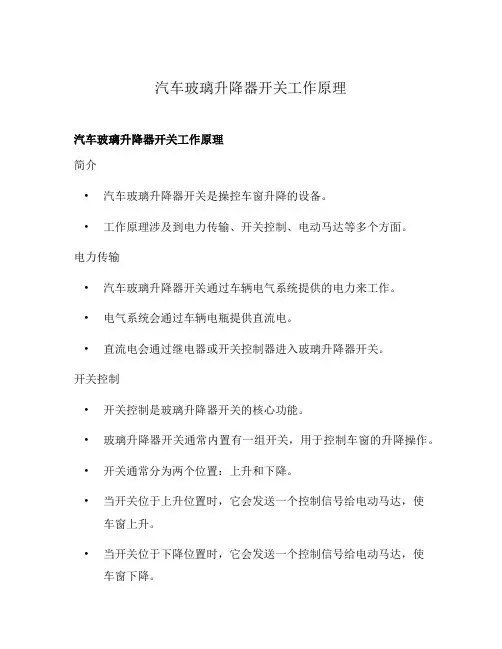

汽车玻璃升降器开关工作原理
汽车玻璃升降器开关工作原理汽车玻璃升降器开关工作原理简介•汽车玻璃升降器开关是操控车窗升降的设备。
•工作原理涉及到电力传输、开关控制、电动马达等多个方面。
电力传输•汽车玻璃升降器开关通过车辆电气系统提供的电力来工作。
•电气系统会通过车辆电瓶提供直流电。
•直流电会通过继电器或开关控制器进入玻璃升降器开关。
开关控制•开关控制是玻璃升降器开关的核心功能。
•玻璃升降器开关通常内置有一组开关，用于控制车窗的升降操作。
•开关通常分为两个位置：上升和下降。
•当开关位于上升位置时，它会发送一个控制信号给电动马达，使车窗上升。
•当开关位于下降位置时，它会发送一个控制信号给电动马达，使车窗下降。
•开关通过一个弹簧来实现两个位置之间的切换，确保只有一个位置处于活跃状态。
电动马达•电动马达是实现车窗升降的关键组件。
•它通常由直流电激励，将电能转换为机械能。
•电动马达通过一个传动装置将旋转运动转换为线性运动，从而带动车窗的升降。
•传动装置通常由齿轮和丝杠组成，能够提供足够的力量来推动车窗。
安全控制•汽车玻璃升降器开关通常内置有一些安全控制机制。
•当遇到阻力时，开关会自动停止发送控制信号，以避免对物品或人造成伤害。
•开关还会监测车窗的位置，在车窗完全升起或下降后自动停止发送控制信号。
总结•汽车玻璃升降器开关通过车辆电气系统提供的电力来工作。
•开关控制车窗的升降操作，通过电动马达将电能转换为机械能。
•安全控制机制确保在遇到阻力或车窗完全升起/下降后停止操作。
•汽车玻璃升降器开关的工作原理是多个元件在协同作用下实现对车窗的控制。
电气系统的供电汽车的电气系统是为了启动车辆、运行车辆和提供车内设施所必需的所有能量资源。
它由车辆电瓶和充电系统组成。
•车辆电瓶是提供电能的主要来源，它是一种储存能量的设备。
当车辆启动时，电瓶会为发动机提供启动电流。
此外，电瓶还会供应给车辆的所有其他电气设备。
•充电系统负责在电瓶电能不足时给电瓶充电。
这个系统通常由发动机上的发电机（也称为交流发电机）和电汇流器组成。

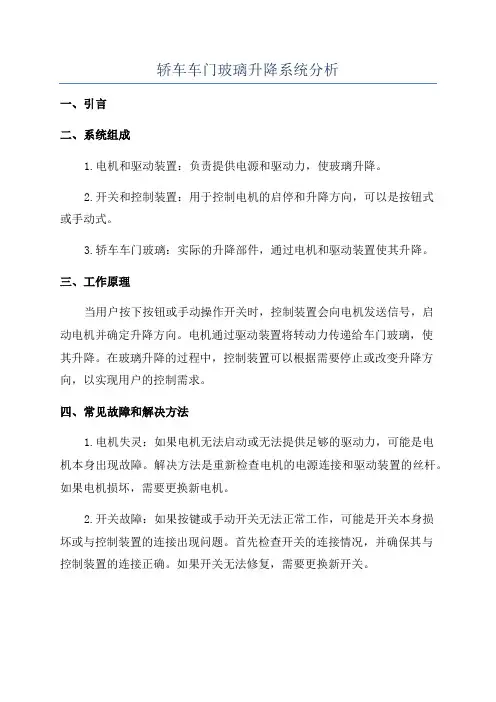

轿车车门玻璃升降系统分析
轿车车门玻璃升降系统分析一、引言二、系统组成1.电机和驱动装置：负责提供电源和驱动力，使玻璃升降。
2.开关和控制装置：用于控制电机的启停和升降方向，可以是按钮式或手动式。
3.轿车车门玻璃：实际的升降部件，通过电机和驱动装置使其升降。
三、工作原理当用户按下按钮或手动操作开关时，控制装置会向电机发送信号，启动电机并确定升降方向。
电机通过驱动装置将转动力传递给车门玻璃，使其升降。
在玻璃升降的过程中，控制装置可以根据需要停止或改变升降方向，以实现用户的控制需求。
四、常见故障和解决方法1.电机失灵：如果电机无法启动或无法提供足够的驱动力，可能是电机本身出现故障。
解决方法是重新检查电机的电源连接和驱动装置的丝杆。
如果电机损坏，需要更换新电机。
2.开关故障：如果按键或手动开关无法正常工作，可能是开关本身损坏或与控制装置的连接出现问题。
首先检查开关的连接情况，并确保其与控制装置的连接正确。
如果开关无法修复，需要更换新开关。
3.玻璃升降中断：如果车门玻璃在升降过程中突然停止或无法升降，可能是由于驱动装置或玻璃本身的问题。
检查驱动装置和玻璃的连接，确保其没有松动或损坏。
如果问题仍然存在，可能需要更换驱动装置或玻璃。
4.升降速度异常：如果车门玻璃的升降速度异常，可能是电机的电流不稳定或驱动装置出现故障。
检查电机的电源连接情况，并将其连接到稳定的电源。
如果驱动装置损坏，需要更换新的驱动装置。
五、总结轿车车门玻璃升降系统是一种重要的汽车载荷，它能够方便用户控制车窗的开合。
本文对该系统的组成、工作原理、常见故障和解决方法进行了分析。
通过深入理解系统的工作原理和可能出现的故障，可以更好地进行维护和维修，保证系统的正常运行。
汽车玻璃升降系统工作原理及常见故障
汽车玻璃升降系统工作原理及常见故障汽车玻璃升降系统的工作原理主要包括控制模块、电机、开关和传动机构等几个部分。
当驾驶员需要升降汽车窗户时，通过控制模块发出指令，电机便接收到信号，并开始运转。
电机通过传动机构驱动玻璃上升或下降，同时将当前玻璃的位置信息反馈给控制模块，以确保升降的准确性。
然而，汽车玻璃升降系统在使用过程中也会出现一些常见的故障。
其中，最常见的故障之一是电机无法工作。
导致这种故障的原因有多种，如电机与控制模块之间的联接断开、电路短路、电机供电故障等。
另外，传动机构也可能出现故障，比如传动齿轮磨损、齿轮松动，导致电机无法正常驱动玻璃的升降。
此外，开关故障也是常见的故障之一，开关接触不良、开关损坏等都可能导致玻璃升降系统无法正常工作。
对于上述的故障，我们可以采取一些常见的维修措施进行修复。
首先，对于无法工作的电机问题，首先应检查电机供电是否正常，如若供电正常，则需要检查电机本身是否故障，可以使用万用表进行检测。
如果电机故障，应及时更换。
其次，对于传动机构的故障，可以通过检查传动齿轮的磨损情况和紧固情况进行维修。
最后，对于开关问题，可以检查开关接触是否良好，如若有问题可以尝试更换开关。
为了保持汽车玻璃升降系统的正常工作，我们还需要定期进行保养和维护。
首先，要注意保持玻璃轨道的清洁，防止灰尘和杂物进入轨道，造成卡滞或摩擦。
其次，要定期润滑传动机构，以减少磨损和摩擦，保持其正常工作。
最后，如果发现有异常情况，如窗户升降不畅、速度变慢等，应及时进行检查和修复，以避免出现更大的故障。
总之，汽车玻璃升降系统在提供舒适和便利驾驶体验的同时，也会出现一些常见的故障。
了解其工作原理和常见故障，并采取相应的修复和维护措施，可以确保汽车玻璃升降系统的正常工作，提高驾驶安全性和舒适性。

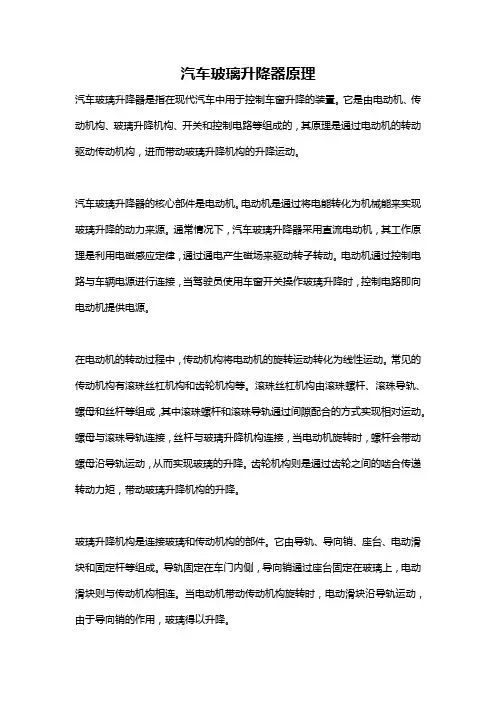

汽车玻璃升降器原理
汽车玻璃升降器原理汽车玻璃升降器是指在现代汽车中用于控制车窗升降的装置。
它是由电动机、传动机构、玻璃升降机构、开关和控制电路等组成的，其原理是通过电动机的转动驱动传动机构，进而带动玻璃升降机构的升降运动。
汽车玻璃升降器的核心部件是电动机。
电动机是通过将电能转化为机械能来实现玻璃升降的动力来源。
通常情况下，汽车玻璃升降器采用直流电动机，其工作原理是利用电磁感应定律，通过通电产生磁场来驱动转子转动。
电动机通过控制电路与车辆电源进行连接，当驾驶员使用车窗开关操作玻璃升降时，控制电路即向电动机提供电源。
在电动机的转动过程中，传动机构将电动机的旋转运动转化为线性运动。
常见的传动机构有滚珠丝杠机构和齿轮机构等。
滚珠丝杠机构由滚珠螺杆、滚珠导轨、螺母和丝杆等组成，其中滚珠螺杆和滚珠导轨通过间隙配合的方式实现相对运动。
螺母与滚珠导轨连接，丝杆与玻璃升降机构连接，当电动机旋转时，螺杆会带动螺母沿导轨运动，从而实现玻璃的升降。
齿轮机构则是通过齿轮之间的啮合传递转动力矩，带动玻璃升降机构的升降。
玻璃升降机构是连接玻璃和传动机构的部件。
它由导轨、导向销、座台、电动滑块和固定杆等组成。
导轨固定在车门内侧，导向销通过座台固定在玻璃上，电动滑块则与传动机构相连。
当电动机带动传动机构旋转时，电动滑块沿导轨运动，由于导向销的作用，玻璃得以升降。
开关是控制汽车玻璃升降器升降的操作装置。
驾驶员通过操作开关来控制车窗的升降。
开关通常分为升降开关和防夹开关两种。
升降开关用于控制玻璃的升降动作，通常有两个位置，上升和下降，驾驶员只需轻轻按下开关即可实现操作。
防夹开关则用于安全保护，当玻璃下降时发生阻力，如手指阻挡，防夹开关便会自动停止玻璃的下降，避免夹伤。
控制电路是汽车玻璃升降器的核心控制部分，它连接电动机和开关，起到控制信号的传输和电机的驱动作用。
控制电路的主要功能是检测开关操作信号，并根据信号控制电动机的正反转和停止。
通常，控制电路还会加入一定的保护机制，如过流保护、过热保护和防夹保护等，以确保玻璃升降器的安全可靠运行。

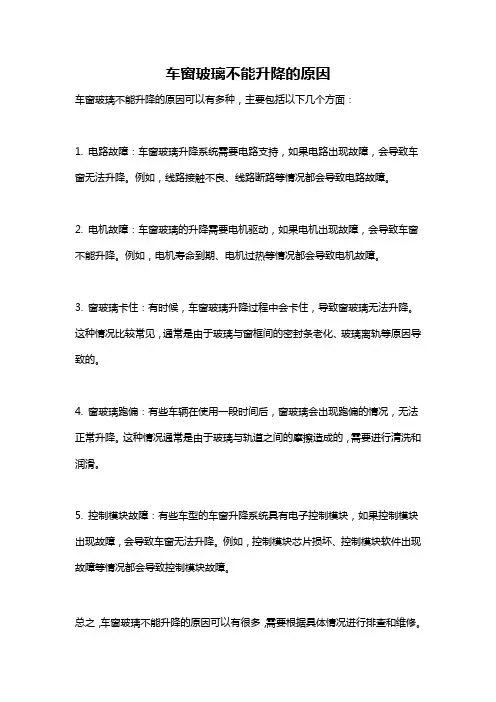

车窗玻璃不能升降的原因
车窗玻璃不能升降的原因
车窗玻璃不能升降的原因可以有多种，主要包括以下几个方面：
1. 电路故障：车窗玻璃升降系统需要电路支持，如果电路出现故障，会导致车窗无法升降。
例如，线路接触不良、线路断路等情况都会导致电路故障。
2. 电机故障：车窗玻璃的升降需要电机驱动，如果电机出现故障，会导致车窗不能升降。
例如，电机寿命到期、电机过热等情况都会导致电机故障。
3. 窗玻璃卡住：有时候，车窗玻璃升降过程中会卡住，导致窗玻璃无法升降。
这种情况比较常见，通常是由于玻璃与窗框间的密封条老化、玻璃离轨等原因导致的。
4. 窗玻璃跑偏：有些车辆在使用一段时间后，窗玻璃会出现跑偏的情况，无法正常升降。
这种情况通常是由于玻璃与轨道之间的摩擦造成的，需要进行清洗和润滑。
5. 控制模块故障：有些车型的车窗升降系统具有电子控制模块，如果控制模块出现故障，会导致车窗无法升降。
例如，控制模块芯片损坏、控制模块软件出现故障等情况都会导致控制模块故障。
总之，车窗玻璃不能升降的原因可以有很多，需要根据具体情况进行排查和维修。
如果您遇到了类似问题，建议及时寻找专业维修人员进行处理，以免造成更严重的后果。
汽车玻璃升降器原理
汽车玻璃升降器原理
汽车玻璃升降器是一种常见的汽车零部件，用于控制车窗的升降。
其原理主要包括电动驱动、传动装置和控制系统。
首先，电动驱动是玻璃升降器的关键部分。
它通常由一个电动马达组成，可以通过控制开关进行启动和停止。
当马达启动时，它会产生旋转力矩，并通过传动装置传递给玻璃升降器。
其次，传动装置起到传递动力的作用。
它通常由一个传动齿轮和一个丝杆组成。
马达旋转时，传动齿轮会与丝杆啮合，使得丝杆带动玻璃升降器产生线性运动。
通过改变传动齿轮和丝杆的大小和形状，可以实现不同速度和力度的升降效果。
最后，控制系统用于控制玻璃升降器的运行。
它通常包括一个开关和一些电路组件。
当开关被打开时，控制系统会向马达发送信号，使其启动。
当开关被关闭时，控制系统会停止向马达发送信号，从而停止升降操作。
一些车辆还会配备自动升降功能，通过触摸开关或传感器感知玻璃的位置，实现自动控制。
总的来说，汽车玻璃升降器的原理是通过电动驱动、传动装置和控制系统的协同作用，实现车窗升降功能。
这个系统简单而可靠，为车主提供了方便和舒适的驾驶体验。
汽车玻璃升降系统工作原理及常见故障介绍
单臂式
叉臂式
平行双臂式
绳轮式
带式
软轴式
丝杆式
汽车玻璃升降系统工作原理及常见故 障介绍( PPT25 页)
Page 6
汽车玻璃升降系统工作原理及常见故 障介绍( PPT25 页)
四、叉臂式玻璃升降器的结构及工作原理
1、玻璃型面、玻璃导轨型面的设计
汽车玻璃升降系统工作原理及常见故 障介绍( PPT25 页)
影响玻璃升降系统的关键项：
➢ 车门型面尺寸 例如：升降器安装面及孔位置、玻璃导
轨的安装位置，车门弧度型面
➢ 导轨型面尺寸及刚度 ➢ 导轨前后间距
汽车玻璃升降系统工作原理及常见故 障介绍( PPT25 页)
Page 13
汽车玻璃升降系统工作原理及常见故 障介绍( PPT25 页)
六、玻璃胶条与内外水切
内水切
植绒面
Page 17
汽车玻璃升降系统工作原理及常见故 障介绍( PPT25 页)
单导轨式
滑块支架
导向轮
软轴
双导轨式
升降器支架 升降器电机 钢丝绳卷筒
汽车玻璃升降系统工作原理及常见故 障介绍( PPT25 页)
Page 10
汽车玻璃升降系统工作原理及常见故 障介绍( PPT25 页)
四、叉臂式玻璃升降器的结构及工作原理
5、软轴式玻璃升降器的工作原理
通过升降器手柄或电机带动软轴中的拉绳运动，使滑块 （玻璃安装支架）沿升降器支架上下运动。
四、叉臂式玻璃升降器的结构及工作器手柄或升降器电机带动主臂的齿板转动，使 主臂围绕旋转中心旋转，带动玻璃在导轨中做上升/下降运动 。 旋转中心
臂式升降器的特点： 为了保证曲面玻璃能够沿导轨自由地升降，玻璃与导轨
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、汽车玻璃升降系统的组成
汽车车门玻璃升降系统主要包括
玻璃升降器总成 车门 玻璃导轨（前导轨、后导轨、上导轨） 车窗玻璃 玻璃胶条 内外水切条
玻璃
上导轨
内外水切条 前导轨
玻璃胶条 后导轨
玻璃升降器总成 车门
三、玻璃升降器类型
按传动结构分类
臂式升降器
柔式升降器
按操作方式分类
平衡弹簧压缩异响
滑块与支架挤压异响
玻璃与胶条摩擦异响 （“吱、吱”声音）
电机工作不正常
滑块和支架分属于塑料和金属 材料，当配合间隙设计不合理 时会出现行驶异响问题
胶条污染玻璃，摩擦阻力增大产生异响
Page 23
六、玻璃胶条与内外水切
2、玻璃胶条的特点
玻璃胶条的材料有： PVC（聚氯乙烯）
* EPDM（三元乙丙橡胶） TPV(热塑性汽化弹性体)
摩擦阻力NOK
① 部位1底部与导轨离空，起缓冲保护作用 ② 部位2勾住导轨的，防止玻璃胶条从导轨中脱出 ③ 部位3（胶条唇边）有密封作用。
为了降低玻璃升降的摩擦阻力，胶条唇 边表面和底面（与玻璃接触面）一般都需要 进行表面处理，处理方法常用有两种：静电 植绒、聚氨酯喷涂。
车门内外板的间隙尺寸控制
间隙须保证在设计范围内， 可通过抽检方式控制。
Page 19
八、玻璃升降系统零件装调过程注意事项
NOK
2、玻璃胶条装配注意事项： 胶条装配平顺，不能褶皱或挤压在一起； 装配到位，胶条底部须勾住玻璃导轨，
防止松脱
3、玻璃升降器安装注意事项： 叉臂式导向滑槽（短）安装位置正
Page 21
九、玻璃升降系统常见故障
1、玻璃升降困难、缓慢
玻璃胶条装配不到位
玻璃胶条表面涂层磨损
水切断面尺寸不合
玻璃导轨前后间距偏小
导轨宽度偏小
导轨型面不匹配
Page 22
八、升降系统常见故障
2、玻璃升降器升降异响
齿轮与齿板啮合异响 （“咕噜”声音）
导向轮在玻璃托架滑槽中摩擦异响 （“咯，咯”声音）
Page 10
四、叉臂式玻璃升降器的结构及工作原理
5、软轴式玻璃升降器的工作原理
通过升降器手柄或电机带动软轴中的拉绳运动，使滑块 （玻璃安装支架）沿升降器支架上下运动。
Page 11
四、叉臂式玻璃升降器的结构及工作原理
6、叉臂式升降器与软轴式玻璃升降器的优缺点
叉臂式升降器
软轴式玻璃升降器
适用车型
水切质量对影响玻璃升降的影响
内水切
采用钢化玻璃。
生产工艺 （高温成型后淬冷）
玻璃型面是否正确影响玻璃的升降
Page 18
八、玻璃升降系统零件装调过程注意事项
1、车门制造控制方面 玻璃导轨的焊接位置
确保定位工装不能松动，关注定位销是否与 定位扣存在干涉。
确（如后安装孔为Z向长孔，一般要求 朝下安装）
4、玻璃的装配注意事项 安装位置正确（玻璃须安装在玻璃
托架内侧）
5、内外水切的卡位须卡在车门钣金的卡 位上，不能松脱。
Page 20
八、玻璃升降系统零件装调过程注意事项
6、玻璃升降系统功能检测标准： 玻璃升降过程平顺，无抖动等异常现象（包括淋雨后检测）； 升降过程无异响（除电机正常运行噪音外） 玻璃升降速度125 mm/sec左右（正常3-5s）; 手动升降器手柄的转动扭矩≤2.5N.m;
2、叉臂式玻璃升降器的结构
电动玻璃升降器
手动玻璃升降器
8
8- 导向轮
平衡弹簧
输入轴
Page 8
四、叉臂式玻璃升降器的结构及工作原理
3、叉臂式玻璃升降器的工作原理
通过升降器手柄或升降器电机带动主臂的齿板转动，使 主臂围绕旋转中心旋转，带动玻璃在导轨中做上升/下降运动。
旋转中心
臂式升降器的特点： 为了保证曲面玻璃能够沿导轨自由地升降，玻璃与导轨
丝杠式升降器 手动式升降器
电动式升降器
单臂式 双臂式
绳轮式 带式
软轴式
交叉双臂式 平行双臂式
单导轨式 双导轨式
三、玻璃升降器类型
单臂式
叉臂式
平行双臂式
绳轮式
带式
软轴式
丝杆式
四、叉臂式玻璃升降器的结构及工作原理
1、玻璃型面、玻璃导轨型面的设计
玻璃型面、玻璃导轨型面
Page 7
四、玻璃升降器的结构及工作原理
之间必须留有一定的间隙，同时升降器的主、副臂还必须产 生一定的弹性变形。
在上升过程中，玻璃沿前端导轨中密封胶条底面上升， 而在下降过程中，玻璃沿后端导轨中密封胶条底面下降。
玻璃托架 运动趋势
F
Page 9
四、玻璃升降器的结构及工作原理
4、软轴式玻璃升降器的结构
单导轨式
滑块支架
导向轮
软轴
双导轨式
升降器支架 升降器电机 钢丝绳卷筒
影响玻璃升降系统的关键项： 车门型面尺寸
例如：升降器安装面及孔位置、玻璃导 轨的安装位置，车门弧度型面 导轨型面尺寸及刚度 导轨前后间距
Page 13
六、玻璃胶条与内外水切
1、玻璃胶条的功用
密封、降噪功能 对升降器及玻璃起到缓冲保护功能 减少玻璃升降时的摩擦阻力。
Page 14
汽车玻璃升降系统工作原理及常见故障
目录
一、前言 二、汽车玻璃升降系统的组成 三、玻璃升降器类型 四、玻璃升降器的结构及工作原理 五、车门及玻璃导轨 六、玻璃导轨密封条与内外水切 七、车窗玻璃 八、玻璃升降系统零件装调过程注意事项 九、玻璃升降系统常见故障
一、前 言
汽车玻璃升降系统是针对乘坐舒适性， 并使车窗玻璃具备良好的密封性和防盗性而 设计的玻璃升降系统。
摩擦阻力OK
Page 15
六、玻璃胶条与内外水切的结构特点
3、内外水切功用
防尘防水功能、隔音功能 减少赃物挂在车门玻璃上的作用 降低玻璃升降阻力
Page 16
六、玻璃胶条与内外水切
4、内外水切特点
植绒面
外水切
钢带
内外水切的材料： PVC（聚氯乙烯）和钢带挤出成型
与玻璃接触表面植绒：降低玻璃升降阻力 水切断面：与玻璃升降阻力相关
商用车
轿车、多功能乘用车
优点
制造工艺相对简单，零部件通 升降平稳，售后问题相
用性强，成本相对较低。
对较少。
缺点
售后问题较多，常见故障模式 制造精度较高，成本较
有升降异响、变形等。
高。
Page 12
五、车门及玻璃导轨
1、车门的主要功能：将升降系统的各个零部件紧固在车门上。 2、玻璃导轨功能：保证玻璃沿设计轨迹升降。
