空气热交换器的结构特点和工作原理
空气热交换器的结构特点和工作原理
不知道大家有没有听说过空气热交换器，相信很多人还是不认熟悉它吧！空气热交换器又叫空气散热器或翅片式热交换器，多用于生产烘千，通风采暖。
作为加热的核心部件，其结构没有想象中的复杂，主要由散热排管、进出总管、框架组成。
那幺空气热交换器的结构特点和运作是怎幺样的？
空气热交换器结构特点：
1、结构紧凑：空气热交换器采用钢管铝翅片管束，接触紧密，散热性能好;
2、节约成本：空气热交换器的价格远低于热风炉的价格，其性能价格比高;
3、精心加工：空气热交换器的加工技术先进，严格的质保体系，严格组织、精心加工;
4、便于安装：空气热交换器安装、使用、维护简单方面，劳动强度低;。
空气热交换器的工作原理
空气热交换器的工作原理一、引言空气热交换器是一种能够实现热量传递的设备，广泛应用于空调、通风、采暖等领域。
其作用是在两个流体之间进行热量传递，从而实现能量的转移。
本文将详细介绍空气热交换器的工作原理。
二、空气热交换器的基本结构空气热交换器主要由两个部分组成：热交换管和外壳。
其中，热交换管是用于传递热量的管道，而外壳则起到保护和支撑的作用。
在实际应用中，空气热交换器还可以配备进出口阀门、温度传感器等附件，以便对其进行控制和监测。
三、空气热交换器的工作原理1. 空气循环过程首先需要了解的是，在空气热交换器中，需要实现两个流体之间的传递。
其中一个流体就是空气。
在使用过程中，通过风机将室内或室外的空气吸入到空气热交换器中，并通过管道输送到相应位置。
2. 管道中介质流动过程在管道中，空气热交换器的设计通常采用了多条平行布置的管道。
这些管道可以是直通式、螺旋式或者扁平式等不同形式。
当空气从一个管道进入另一个管道时，会与管道内的介质进行热量传递。
3. 热量传递过程在热量传递过程中，需要考虑到热量的传递方式。
一般来说，有三种方式：对流、辐射和传导。
在空气热交换器中，主要采用对流方式进行热量传递。
对流是指通过流体之间的运动来实现能量转移。
在空气热交换器中，当空气通过一个管道时，其温度会与管道内介质的温度产生差异。
这时候，就会出现温度梯度，并引起对流运动。
通过这种对流运动，可以实现两个流体之间的热量传递。
具体来说，在空气热交换器中，当室内或室外的空气经过一个管道时，其温度会被吸收或者放出相应数量的热量。
而另一个介质则会吸收或者放出相应数量的冷却剂。
这样，就可以实现两个流体之间的能量转移，从而达到热量交换的目的。
四、空气热交换器的应用空气热交换器广泛应用于空调、通风、采暖等领域。
其主要作用是实现室内外温度的平衡，从而提高室内舒适度和节约能源。
在实际应用中，空气热交换器还需要考虑到防冻、除湿等问题。
因此，在设计和选择时需要根据具体情况进行综合考虑。
全热交换器新风系统原理和特点课件
全热交换器新风系统原理和特点全热交换器新风系统原理和特点全热交换器新风系统是新风系统的一种，新风系统分为单向流新风、双向流新风和全热交换器新风系统，它兼有新风系统众多优点，是最舒适、最节能的新风系统。
全热交换器新风系统原理：热交换新风系统将整体平衡式通风设计与高效换热完美地结合在一起，系统配置了双离心式风机和整体式平衡风阀，系统从室外引入新鲜空气，经送风管道系统分配至各卧室、客厅，同时将从走廊、客厅等公共区域收集的室内混浊气流排出，在不开窗的情况下完成室内空气置换，提高室内空气品质。
新风气流和从室内排出的混浊气流在新风系统内的热交换核心处进行能量交换，降低了从室外引入新鲜空气对室内舒适度、空调负荷的影响。
另外，系统还可以根据人体舒适性需求配置智能化控制系统。
全热交换器新风系统特点：1、空气过滤清晰：内置专业级空气过滤器，保证送入房间内的空气洁净清新。
2、超静音设计：主机风机采用超低噪音风机，设备内部采取高效消音技术，工作噪音极低、无干扰。
3、超薄型易安装：机体特作超薄机型设计，给安装带来极大便利，可节省有限的建筑空间。
4、免维护设计：独特设计的气流通道，气流透过性好、风阻小，可长期连续使用，实现热交换主体免维护。
5、节能环保：由热交换进行换气，即便使用冷暖气也不会造成能量损耗，提供全方位的高效、节能的换气环境。
6、精工细作：设备部件均采用优质钢板、环保材料、铝合金框架，表面静电喷塑技术处理，质量上乘，美观精致；全热交换器新风系统适用范围:全热交换器新风系统风量范围：150－1000m3/h，适合于住宅、写字楼、宾馆、医院、实验室、机房、棋牌室、餐饮、办公、娱乐几乎所有场所，可以根据不同户型面积、人口数量、周边环境设计不同方案，适合各种建筑和人群。
随着经济的高速发展，汽车尾气、工业废气、装修污染、气候恶化、城市热岛、建筑封闭等一系列问题影响着我们生活工作。
空气是每个人每时每刻都要呼吸的必需品，如果离开清新、自然的空气我们的生活将面临很多健康安全问题，只有保证室内良好的空气质量，才能营造更为舒适健康的居住环境，全热交换器新风系统运用高新技术，可以轻松帮你实现室内空气流通，让您畅享自然健康生活。
换热器原理介绍
换热器基础知识简单计算板式换热器板片面积选用板式换热器就是要选择板片的面积的简单方法：Q=K×F×Δt，Q——热负荷K——传热系数F——换热面积Δt——传热对数温差传热系数取决于换热器自身的结构，每个不同流道的板片，都有自身的经验公式，如果不严格的话，可以取2000~3000。
最后算出的板换的面积要乘以一定的系数如1.2。
换热器的分类与结构形式换热器作为传热设备被广泛用于耗能用量大的领域。
随着节能技术的飞速发展，换热器的种类越来越多。
适用于不同介质、不同工况、不同温度、不同压力的换热器，结构型式也不同，换热器的具体分类如下：一、换热器按传热原理可分为：1、表面式换热器表面式换热器是温度不同的两种流体在被壁面分开的空间里流动，通过壁面的导热和流体在壁表面对流，两种流体之间进行换热。
表面式换热器有管壳式、套管式和其他型式的换热器。
2、蓄热式换热器蓄热式换热器通过固体物质构成的蓄热体，把热量从高温流体传递给低温流体，热介质先通过加热固体物质达到一定温度后，冷介质再通过固体物质被加热，使之达到热量传递的目的。
蓄热式换热器有旋转式、阀门切换式等。
3、流体连接间接式换热器流体连接间接式换热器，是把两个表面式换热器由在其中循环的热载体连接起来的换热器，热载体在高温流体换热器和低温流体之间循环，在高温流体接受热量，在低温流体换热器把热量释放给低温流体。
4、直接接触式换热器直接接触式换热器是两种流体直接接触进行换热的设备，例如，冷水塔、气体冷凝器等。
二、换热器按用途分为：1、加热器加热器是把流体加热到必要的温度，但加热流体没有发生相的变化。
2、预热器预热器预先加热流体，为工序操作提供标准的工艺参数。
3、过热器过热器用于把流体(工艺气或蒸汽)加热到过热状态。
4、蒸发器蒸发器用于加热流体，达到沸点以上温度，使其流体蒸发，一般有相的变化。
三、按换热器的结构可分为：可分为：浮头式换热器、固定管板式换热器、U形管板换热器、板式换热器等。
十三种类型换热器结构原理及特点（图文并茂）
十三种类型换热器结构原理及特点（图文并茂）一、板式换热器的构造原理、特点：板式换热器由高效传热波纹板片及框架组成。
板片由螺栓夹紧在固定压紧板及活动压紧板之间，在换热器内部就构成了许多流道，板与板之间用橡胶密封。
压紧板上有本设备与外部连接的接管。
板片用优质耐腐蚀金属薄板压制而成，四角冲有供介质进出的角孔，上下有挂孔。
人字形波纹能增加对流体的扰动，使流体在低速下能达到湍流状态，获得高的传热效果。
并采用特殊结构，保证两种流体介质不会串漏。
板式换热器结构图二、螺旋板式换热器的构造原理、特点：螺旋板式换热器是一种高效换热器设备,适用汽－汽、汽－液、液－液，对液传热。
它适用于化学、石油、溶剂、医药、食品、轻工、纺织、冶金、轧钢、焦化等行业。
结构形式可分为不可拆式（Ⅰ型）螺旋板式及可拆式（Ⅱ型、Ⅲ型）螺旋板式换热器。
螺旋板式换热器结构图三、列管式换热器的构造原理、特点：列管式换热器（又名列管式冷凝器），按材质分为碳钢列管式换热器，不锈钢列管式换热器和碳钢与不锈钢混合列管式换热器三种，按形式分为固定管板式、浮头式、U型管式换热器，按结构分为单管程、双管程和多管程，传热面积1～500m2，可根据用户需要定制。
列管式换热器结构图四、管壳式换热器的构造原理、特点：管壳式换热器是进行热交换操作的通用工艺设备。
广泛应用于化工、石油、石油化工、电力、轻工、冶金、原子能、造船、航空、供热等工业部门中。
特别是在石油炼制和化学加工装置中，占有极其重要的地位。
换热器的型式。
管壳式换热器结构图五、容积式换热器的构造原理、特点：钢衬铜热交换器比不锈钢热交换器经济，并且技术上有保证。
它利用了钢的强度和铜的耐腐蚀性，即保证热交换器能承受一定工作压力，又使热交换器出水质量好。
钢壳内衬铜的厚度一般为1.0mm。
钢衬铜热交换器必须防止在罐内形成部分真空，因此产品出厂时均设有防真空阀。
此阀除非定期检修是绝对不能取消的。
部分真空的形成原因可能是排出不当，低水位时从热交换器，或者排水系统不良。

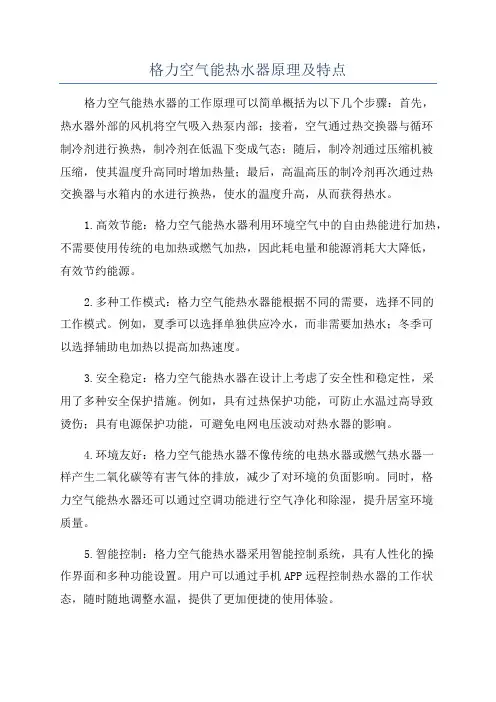

格力空气能热水器原理及特点
格力空气能热水器原理及特点格力空气能热水器的工作原理可以简单概括为以下几个步骤：首先，热水器外部的风机将空气吸入热泵内部；接着，空气通过热交换器与循环制冷剂进行换热，制冷剂在低温下变成气态；随后，制冷剂通过压缩机被压缩，使其温度升高同时增加热量；最后，高温高压的制冷剂再次通过热交换器与水箱内的水进行换热，使水的温度升高，从而获得热水。
1.高效节能：格力空气能热水器利用环境空气中的自由热能进行加热，不需要使用传统的电加热或燃气加热，因此耗电量和能源消耗大大降低，有效节约能源。
2.多种工作模式：格力空气能热水器能根据不同的需要，选择不同的工作模式。
例如，夏季可以选择单独供应冷水，而非需要加热水；冬季可以选择辅助电加热以提高加热速度。
3.安全稳定：格力空气能热水器在设计上考虑了安全性和稳定性，采用了多种安全保护措施。
例如，具有过热保护功能，可防止水温过高导致烫伤；具有电源保护功能，可避免电网电压波动对热水器的影响。
4.环境友好：格力空气能热水器不像传统的电热水器或燃气热水器一样产生二氧化碳等有害气体的排放，减少了对环境的负面影响。
同时，格力空气能热水器还可以通过空调功能进行空气净化和除湿，提升居室环境质量。
5.智能控制：格力空气能热水器采用智能控制系统，具有人性化的操作界面和多种功能设置。
用户可以通过手机APP远程控制热水器的工作状态，随时随地调整水温，提供了更加便捷的使用体验。
总结起来，格力空气能热水器具有高效节能、多种工作模式、安全稳定、环境友好和智能控制等特点。
通过充分利用空气能进行加热水供应，减少能源消耗，减少对环境的负面影响，为用户提供舒适便捷的热水使用体验。
第1章_热交换器基本原理
dQ
对逆流：
Δt = t1 – t2 → dΔt = dt1 – dt2
dQ = k·Δt·dF
热流体：
dQ
- M1c1dt 1
dt1
-
1 W1
dQ
冷流体：
dQ
-M2c2dt 2
dt 2
-1 W2
dQ
dΔt
1 W1
1 W2
dQ
μdQ
+ - μ 1 1 W1 W2
：顺流 ：逆流
dΔt μdQ μkΔtdF
却。如回转式空气预热器。
按材料分：
1. 金属材料换热器 常用的材料有碳钢、合金钢、铜及铜合金、
铝及铝合金、钛及钛合金等。因金属材料导热 系数大，故此类换热器的传热效率高。 2. 非金属材料换热器
常用的材料有石墨、玻璃、塑料、陶瓷等。 因非金属材料导热系数较小，故此类换热器的 传热效率较低。常用于具有腐蚀性的物系。
t1 t1
t2 t2
t2 t2
ξt1 ξt1
t1 t1
(x)
将式(x)代入式(w)，并考虑到:
ξ
1
W1 W2
2
1
t 2 t1
t 2 t1
2
(y)
整理，得到平均温差的公式：
Δt m
ln
t1
t1
t1 t12
t2 t2
t2 t2 2 t1 t12 t2
t2 2
t1 t1 t2 t2 t1 t12 t2 t2 2
要计算整个换热的平均温差，首先需要知道 温差随换热面的变化，即 Δtx= f(Fx)，然后再沿 整个换热面积进行平均。
1.2.1 流体的温度分布
t1 冷凝
空气能工作原理
空气能热水系统工作原理及特点空气能热水器不需要阳光，因此放在家里或室外都可以。
太阳能热水器储存的水用完之后，很难再马上产生热水，如果电加热又需要很长的时间，而空气能热水器只要有空气，温度在零下20摄氏度以上，就可以24小时全天候承压运行。
这样一来，即使用完一箱水，一个小时左右空气能热水器甚至更短时间内就会再产生一箱热水。
同时它也能从根本上消除电热水器漏电、干烧以及燃气热水器使用时产生有害气体等安全隐患那么空气能热水系统工作原理是什么呢?下面为您详细解答这个问题。
空气能主机主要由四个核心部件组成，他们分别是压缩机、冷凝器、膨胀阀、蒸发器。
它的制热方式有直热式、循环式。
其工作原理是，把空气中的低温热能吸收进来，经过压缩机压缩后转化为高温热能，加热水温。
更简单说就是把空气中的能量加以吸收，转变成热量，转移到水箱里面的水中，把水加热起来，同时把失去大量热量的空气排放到室外的环境中。
相信大家都了解空调，空调制冷的同时主机排出的是热风，而空气能热水器制取热水排出的是冷风，工作原理相反，也就是学术界说的逆卡诺循环原理。
热泵压缩机把低温低压气态冷媒转换成高压高温气态，压缩机压缩功能转化的热量为Q1，高温高压的气态冷媒与水进行热交换，高压的冷媒在常温下被冷却、冷凝为液态。
这过程中，冷媒放出热量用来加热水，使水升温变成热水。
水吸收的热为Q3，高压液态冷媒通过膨胀阀减压，压力下降，回到比外界低的温度，具有吸热蒸发的能力。
低温低压的液态冷媒经过蒸发器（空气热交换器）吸收空气中的热量自身蒸发，由液态变为气态，冷媒从空气中吸收的热为Q2。
吸收了热量的冷媒变成低温低压气体，再由压缩机吸入进行压缩，如此往复循环，不断地从空气中吸热，而在水侧换热器放热，制取热水。
这个循环过程由空气能热泵（主机）机组来完成。
空气能热泵作为高效集热并转移热量的系统装置，可以把压缩机所消耗的电力变为五倍范围内的热能（即Q1+Q2=Q3的道理）。
空气能热水器的特点：1、安全(由于它不是采用电热元件直接加热，故相对电热水器而言，杜绝了漏电的安全隐患。
空气能热水器工作原理
空气能热水器工作原理空气能热水器是一种环保、能源高效的热水供应设备，它采用空气能源转换技术，利用空气中的能量来加热水。
本文将详细介绍空气能热水器的工作原理，并探讨其优势和适用场景。
一、工作原理空气能热水器的工作原理主要分为以下几个步骤：1. 空气吸热：空气能热水器通过空气采集器吸收周围空气中的热能。
空气采集器一般位于室外，利用流经其中的空气将其热能传递到制冷剂中。
2. 制冷剂压缩：吸热完成后的制冷剂被压缩成高温高压气体。
这一过程需要通过压缩机完成，使制冷剂的温度迅速升高。
3. 制热：高温高压制冷剂进入热交换器，与冷水管路中的水进行热交换。
制冷剂的高温热能被传递给冷水，使冷水迅速升温。
4. 冷凝：与冷水发生热交换后，制冷剂的温度下降并变成低温低压状态。
此时，制冷剂流入蒸发器，准备接收新一轮的热能。
5. 再循环：制冷剂经过蒸发器进行蒸发，再次吸收空气中的热能。
此时，制冷剂变成低温低压气体，重新回到压缩机，开始新一轮的循环。
通过上述循环过程，空气能热水器能将空气中的低品温度转化为高温的热水，实现热能的利用和水的加热。
二、优势与适用场景1. 环保节能：空气能热水器利用环境空气中的热能进行加热，不产生废气和废水。
相比传统的燃气热水器和电热水器，它具有更低的能源消耗和排放，有利于减少对环境的污染。
2. 高效经济：空气能热水器在能源利用效率上表现出色，其热泵技术能够将环境空气中的低温热能迅速转化为热水，能源利用率可达到200%以上。
同时，由于不需要燃料供应，使用成本相对较低。
3. 安全可靠：相比燃气热水器，空气能热水器没有明火和煤气泄漏的风险，使用更加安全可靠。
并且空气能热水器没有额外的燃料费用，不会受燃气价格波动等因素的影响。
4. 适用性强：空气能热水器适用于多种场景，包括家庭、酒店、学校、医院等。
无论是冬季供暖还是夏季洗浴，都能满足热水供应的需求。
5. 便于安装和维护：空气能热水器相对于传统的燃气热水器而言，不需要天然气管线，安装更加简便。
空气能热水器的工作原理
空气能热水器的工作原理
空气能热水器是一种利用空气中的热能来加热水的设备。
它的工作原理主要包括以下几个步骤：
1. 空气吸收热能：空气能热水器通过机械或电动方式将外界的空气吸入，经过热交换器来吸收空气中的热能。
2. 压缩制冷：吸收到的空气中的热能经过传递给压缩机。
压缩机会将空气压缩和增压，使其温度更高，并转化为高温高压气体。
3. 换热：高温高压气体进入换热器，与冷却剂进行热交换。
在这个过程中，高温高压气体的温度下降，冷却剂吸收热能并增加温度。
4. 膨胀制热：冷却剂进入膨胀阀，通过减压和膨胀的过程，冷却剂的温度进一步下降。
此时，冷却剂成为低温低压气体。
5. 再次换热：低温低压气体再次进入换热器，与从外界吸入的新鲜空气进行热交换。
通过这一过程，吸入的空气得到加热，同时冷却剂被加热。
6. 加热水：通过循环泵或水泵，冷却剂中的热能传递给水管内的水，将水加热。
通过这种工作原理，空气能热水器能够利用环境中的热能来加
热水，从而实现供暖和热水的需求。
这种设备具有环保、节能的特点，逐渐成为人们家庭生活中的常用设备之一。
换热器的结构与性能特点
a.切除过少
b.切除适当
c.切除过多
挡板切除对流动的影响
精选课件
精选课件
精选课件
管子的规格和排列方式
管子的规格：最常用的直径为19 mm、 22 mm、25 mm、32 mm、38 mm、 57 mm 管长：1.5、2.0、3.0、6.0m L/D=4～10（管长/壳体直径）
精选课件
精选课件
换热器的结构与性能特点
精选课件
在工业生产中，要实现热量的传递，须采用一定 的设备，此种传递热量的设备，称换热器或热交换器。
换热器广泛应用于各种工业生产过程中，其主要 用途适用于加热、冷却、蒸发、冷凝、干燥等方面， 因其使用的条件不同，其容量、压力、温度等变动范 围较大，为了适应不同的用途，存在各种形式及结构 的换热器。
列管一端固定在与 优点是管束可取出清洗或更换。因为管束可自 外壳固定的管板上， 由移动，所以适用两流体温差大的换热情况。 另一端固定在可自 缺点是结构复杂，造价高 由移动的管板上
管束一端可自由膨 胀
优点是结构比浮头式简单，造价也比浮头式低。 缺点是壳内流体有外漏的可能，所以壳体内不 适于流过易挥发，易燃，易爆和有毒介质。只 适用于低压流体。
精选课件
流体流速的选择
流体 种类
一般液体 宜结垢液体
气体
流速 m/s
管程
壳程
0.5～0.3 >1
5～30
0.2～1.5 >0.5 3～15
精选课件
不同粘度液体在列管换热器中流速（在钢管中）
液体粘度mPa.s
>1500 1000～500 50பைடு நூலகம்～100
100～53 35～1 >1
最大流速m/s
