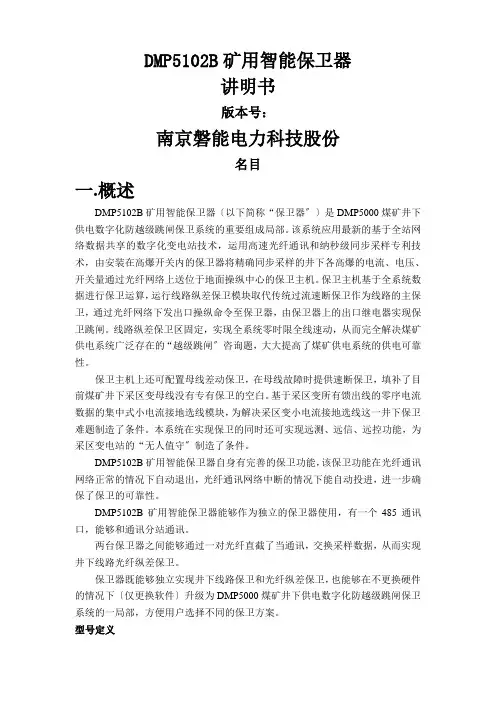

矿用智能保护器说明书范本
DMP5102B矿用智能保卫器讲明书版本号：南京磐能电力科技股份名目一.概述DMP5102B矿用智能保卫器〔以下简称“保卫器〞〕是DMP5000煤矿井下供电数字化防越级跳闸保卫系统的重要组成局部。
该系统应用最新的基于全站网络数据共享的数字化变电站技术，运用高速光纤通讯和纳秒级同步采样专利技术，由安装在高爆开关内的保卫器将精确同步采样的井下各高爆的电流、电压、开关量通过光纤网络上送位于地面操纵中心的保卫主机。
保卫主机基于全系统数据进行保卫运算，运行线路纵差保卫模块取代传统过流速断保卫作为线路的主保卫，通过光纤网络下发出口操纵命令至保卫器，由保卫器上的出口继电器实现保卫跳闸。
线路纵差保卫区固定，实现全系统零时限全线速动，从而完全解决煤矿供电系统广泛存在的“越级跳闸〞咨询题，大大提高了煤矿供电系统的供电可靠性。
保卫主机上还可配置母线差动保卫，在母线故障时提供速断保卫，填补了目前煤矿井下采区变母线没有专有保卫的空白。
基于采区变所有馈出线的零序电流数据的集中式小电流接地选线模块，为解决采区变小电流接地选线这一井下保卫难题制造了条件。
本系统在实现保卫的同时还可实现远测、远信、远控功能，为采区变电站的“无人值守〞制造了条件。
DMP5102B矿用智能保卫器自身有完善的保卫功能，该保卫功能在光纤通讯网络正常的情况下自动退出，光纤通讯网络中断的情况下能自动投进，进一步确保了保卫的可靠性。
DMP5102B矿用智能保卫器能够作为独立的保卫器使用，有一个485通讯口，能够和通讯分站通讯。
两台保卫器之间能够通过一对光纤直截了当通讯，交换采样数据，从而实现井下线路光纤纵差保卫。
保卫器既能够独立实现井下线路保卫和光纤纵差保卫，也能够在不更换硬件的情况下〔仅更换软件〕升级为DMP5000煤矿井下供电数字化防越级跳闸保卫系统的一局部，方便用户选择不同的保卫方案。
型号定义型号为DMP5102B，配置有液晶、主板、电源板、采集板。
DMP5102B保卫装置线路保卫序列号产品名称二.技术参数2.1电气参数交流电压100V频率50HZ额定功率15W电源电压100V电源准许范围60%~120%2.2使用环境条件正常工作温度：-20℃～+55℃相对湿度5％～95％大气压力86～106kPa贮存、运输温度-25℃～+70℃2.3输出接点容量跳闸接点容量：准许长期通过电流8A，切断电流三.性能、特点〔1〕保卫器由PT供电，电源插件采纳带有失压延时功能的高可靠性开关电源，开关电源的电压输出延时时刻大于5秒，能够保证保卫器在短时失电时能正常出口并记录故障信息。
KTA9型号电机保护启动器说明书
FF1.57visit /ecatalog for pricing and the most up to date information SSNA2018E n c l o s e d M o t o r C i r c u i t C o n t r o l l e r sDiscount Schedule B7/ecatalog - All pricing shown in US dollars - FY20➊ Horsepower ratings shown in the table above are for reference. The final selection of the controller depends on the actual motor full load current and service factor.• For motor with service factor less than 1.15. Use motor nameplate full load current times 0.9 and choose the motor starter with the appropriate current range. Example: Motor FLC = 4.2A; S.F. = 1.0. 4.2A x 0.9 = 3.78A. Select catalog number KTA9-32S-4.0A.➋ Magnetic trip is fixed at 14x the maximum value of the current adjustment range. Refer to page F5 for applied KAIC ratings.➌ KTA9 may be applied to single phase loads if 3 poles of device are wired in series. See footnote 1 for device selection criteria.➍ A red and yellow handle may be selected instead of the standard gray and black handle. Change “CG” suffix to “CJ”. Ex: Change KTA9-32S-0.16A-CG to KTA9-32S-0.16A-CJ.➎ Handles are built-in to the enclosure and are not available as components.➏ Catalog numbers with specific voltages (i.e. @ 575V) shaded in gray are suitable for use as a manual motor starter only because they are not Type E rated. See page F5 for ratings.Includes:• N on-metallic (IP65) enclosure with integrated IP65 operator – watertight, dusttight • K TA9-32S (Standard Interrupting Capacity) “Type E” Self-protected Combination Manual Controller ➎• T erminal Adaptor for Type E Applications(Cat.# KT9-40-TE)• G ray and black IP65 handle ➍➎。
智能重合闸剩余电流保护器产品使用说明书
6、短路保护特性，（见表1、表）
壳架等级 额定电流(A)
100 250 400 630
短路通断能力
电流kA
电压V
35
1.05Un
50
1.05Un
50
1.05Un
50
1.05Un
周围空气湿度 +40℃-5℃
任何合适温度
试验电流 1.05In 1.30In 101max
表1
功率因素 0.3 0.3 0.3 0.3
安装在无冲击振动及无雨雪侵袭的地方；上接线端子接电源测，下接线端子接负载测，与垂 直面的倾斜度不超过5 º。
4
1.2.5安装类别：III
1.2.6电磁环境：适用于环境B 1.2.7剩余电流保护器安装场所附近的外部磁场在任何方向不超过5倍的地球磁场。 2产品型号及含
TH ZL
/3 N
（T为通讯型） 功 能 扩 展 型 （B为标准型）
15
自动跟踪
剩
余
1000mA
电
流
500mA
动
作 值
300mA
100mA
10、面板示意图
0.2s 0.3s 0.5s 1s
运 电压 电流 跳 行 保护 保护 闸
运 行
漏电动作 分断时间
参 动作 动作 数
数
数 时间 时间 据
据
漏电
过/欠压
过载
跳闸故障显示
告警
电源
其它功能
脱扣
A/电流 V/电压 mA/漏电 查询 设置
20A至100A，10A一档，连续可调；在250A壳架电流等级下，从60A至250A，10A一档，连续可调；
在400A壳架电流等级下，从200A至400A，20A一档，连续可调；在630A壳架电流等级下，从200A

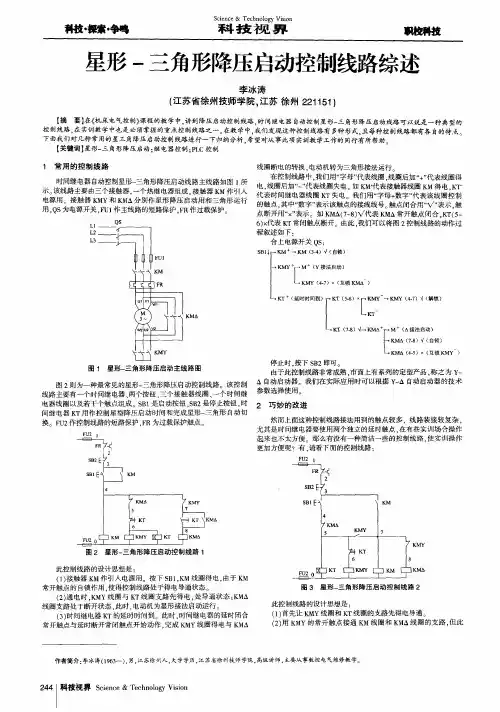

星形-三角形降压启动控制线路综述
【 关键词 】 星形一 三角形 降压启动 ； 继电器控制 ； Ｐ Ｌ Ｃ控制
１ 常 用的控制线路
线圈断电的转换 ． 电动机转为三角形接法运行
在控制线路 中， 我们用“ 字母 ” 代表线圈 ， 线圈后加“ ＋ ” 代表线 圈得 时间继 电器 自动控制星形一 三角形 降压启动线路 主线路如 图 １ 所 电， 线 圈后加“ 一 ” 代表线圈失 电。如 Ｋ Ｍ叶 弋 表接触器线圈 ＫＭ得电 ． Ｋ 示。 该线路主要由三个接触器 ， 一个热继电器组成 。 接触器 Ｋ Ｍ作引入 代 表时间继 电器线 圈 Ｋ Ｔ失 电 我们用“ 字母＋ 数字ｔ ｌ 干 表该线圈控 制 电源用 ．接触器 Ｋ ＭＹ和 Ｋ Ｍ Ａ分别作 星形降压启动用 和三角形运行 的触点 ， 其 中“ 数字” 表示 该触点 的接线线号。 触点闭合 用“ 、 ／ ” 表示 ． 触 用， Ｑ ｓ为 电源开关 ， Ｆ Ｕ１ 作主线路的短路保护 ， Ｆ Ｒ作过载保护。 点 断开用“ × ” 表示 。如 Ｋ ＭＡ（ ７ — ８ ） ｘ ／ 代表 Ｋ ＭＡ常开触点闭合 ． Ｋ Ｔ （ ５ — ６ ） ｘ 代表 Ｋ Ｔ常闭触点断开。由此 ． 我们可 以将图 ２ 控制线 路的动作过 Ｌ１
ＫＭ Ａ
图 ３ 星形一 三 角形 降 压 启 动 控 制 线 路 ２
此控制线路 的设计思想是 ： （ １ 首先让 Ｋ Ｍ Ｙ线圈和 Ｋ Ｔ线圈的支路先得 电导通 。 （ ２ ） 用Ｋ ＭＹ的常开触点接通 ＫＭ线圈和 ＫＭＡ线 圈的支 路 ， 但此
作者简介 ： 李冰涛 （ １ ９ ６ ３ 一） ， 男， 江 苏徐 州人 ， 大学学历 ， 江 苏堵徐州技师学院 ， 高级讲师 ， 主要从 事数控电气维修教 学。
科技・ 探索・ 争呜
Ｓ ｃ 科 ｉ ｅ ｎ ｃ ｅ ＆ 技 Ｔ ｅ ｃ ｈ 视 ｎ ｏ ｌ ｏ ｇ ｙ 界 Ｖ ｉ ｓ ｉ ｏ李 冰涛 （ 江 苏省徐 州技师 学 院 ， 江苏 徐 州 ２ ２ １ １ ５ １ ）
(1106改)A系列智能电动机综合保护器产品说明书
2.9 接地保护 --------------------------------------------------------------------17
2.10 相序保护 --------------------------------------------------------------------17
2.15 通信
--------------------------------------------------------------------19
2.16 辅助功能 --------------------------------------------------------------------19
1.4 其它参数 --------------------------------------------------------------------7
2 功能及原理
--------------------------------------------------------------------8
2.5 电流速断保护--------------------------------------------------------------------15
2.6 欠电流保护 --------------------------------------------------------------------16
目录
1 功能介绍
----------------------------------------------------------------------4
1.1 产品概述 -------------------------------------------------------------------4
KNMP系列电动机保护器使用说明7.25
KNMP系列电动机保护器使用说明书1、概述1.1 简介KNMP系列电机保护器是专门针对三相异步电动机设计的智能测量保护控制装置，该系列产品将可靠性、实用性、科学性、人性化、智能化作为设计理念和设计目标，它采用MicroChip公司的16位高性能DSP作为控制芯片，该芯片具有最高30mips的运算速度和强悍的数字信号处理能力，带有12位ADC、16位ＰＷＭ等高性能接口模块，为实现电机保护的采样控制算法提供了可靠简洁完善的硬件基础。
KNMP在信号采集方面将交流采样技术、量程自动切换技术和多点线性校正技术有机结合，从而实现了高精度、快响应、宽范围的信号测量；KNMP在功能整合方面可谓独具匠心，将过载、欠载（空载）、短路、堵转、缺相、相失衡、漏电、过压、欠压等多种保护功能集为一体，另还具有故障记忆、4-20mA模拟量输出、RS485数字通讯接口、多种电机启动方式选择等辅助功能，从而组成一个功能强大的保护控制单元，由原单一的电机保护器发展为电机控制系统中的核心控制部件，为电机系统的可靠运行提供保障。
该系列产品可广泛用于石油、化工、电力、冶金、煤炭、轻工、纺织等行业三相异步电机的控制与保护。
1.2 外形尺寸（单位mm）长：137宽：72厚：101（含接线端子排）面板尺寸：137×72开孔尺寸：120×561.3 面板说明1.3.1 指示灯含义描述设置指示灯：进入参数设置界面时该指示灯亮，其他任何情况下该灯灭。
故障指示灯：当出现故障时该指示灯亮脱扣指示灯：当脱扣继电器动作时该指示灯亮查询指示灯：当进入历史故障查询状态时该指示灯亮通讯指示灯：当保护器正常接收数据时，该灯闪烁；如果该灯一直亮表示接收到错误数据后一直没有接收到有效数据；如果该灯一直灭表示没有接收到任何数据。
1.3.2按键功能描述※设置键按设置键进入用户参数设置界面，再重复按该键可循环选择待设置的参数。
同时按设置键和移位键进入电流校准设置界面，再重复按设置键可循环选择待设置的参数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、概述KMA-Y系列电动机智能型电动机保护器，是一种提高电机运行安全和自动化管理水平的智能化仪器，核心采用美国MICROCHIP公司的微机控制器配低功耗集成电路开发而成的。
该保护器具有保护功能齐全，测量参数直观，反应灵敏，动作及时可靠，可以与上位机通讯构成远程监控于一体的高新技术产品。
广泛应用于石油、化工、煤炭、冶金、电力、钢铁、水泥、矿山、轻工、纺织等行业低压电动机保护及远程监控理想的产品。
二、特点1、采用微机技术和高性能低功耗电路，运算高速，性能稳定。
2、整机模块化结构，卡式电流传感器，体积小，安装方便。
也可分体安装，主体外形尺寸按照国际仪表装置标准。
3、采用数字处理技术，测量精度高，线性度好，对故障判断速度快，精确可靠。
4、高清晰宽温带背光LCD显示，设置参数与测量及故障记录直观方便。
5、可以与计算机通讯构成远程监控于一体的电机保护网络。
6、一机多用，可取代电流表，电流变送器，热继电器，漏电继电器，电压表。
三、适用范围及使用条件1、380V AC，660V AC三相异步电动机，馈线电路保护。
2、保护器供电电压；220V AC，380V AC、50HZ。
3、外型结构：整体与分体两种形式，分体安装距离≤5米。
4、环境温度：-30℃~+65℃，相对湿度≤90%。
5、使用环境：无足以腐蚀金属和破坏绝缘性能气体的环境。
6、安装在无剧烈震动冲击，强磁场干扰场所和雨雪侵袭的地方。
四、主要功能1、设定功能：额定电流、保护电流曲线、启动时间、三相不平衡、堵转倍数、漏电电流值、超欠电压值、通讯地址、保护器上电电机自起动时间。
2、保护功能：过流、堵转、三相不平衡、短路、漏电、断相、超欠压。
3、显示功能：A、B、C三相电流、漏电电流、工作电压、保护动作故障数据及故障记录、设置参数。
4、远传功能：具有4-20mA标准电流输出信号，20mA对应设定的额定电流值。
5、通讯功能：通过RS485串行通讯与计算机可构成256台保护器常规保护控制网络。
远程数据设定及显示报警，远程电动机启动，停止控制等。
6、追忆功能：可存储近期电机所发生的三次故障原因，并可按数字键取出最后一次电机发生的故障代号，再按一次显示前一次故障代号。
五、主要技术指标1、测试范围1.1 A、B、C三相电流：0—999A。
1.2 漏电流：0—999MA。
2、测量精度：1.5 级（I≤Ie额定电流）。
3、保护触点容量：常开AC250/6A，常闭AC250/6A。
4、启动时间整定范围：1~ 99S，在启动时间内，对断相、漏电、短路、不平衡进行保护（默认值为10S）。
5、堵转保护：当三相电流均达到或超过整定值的堵转电流时，动作时间≤0.5S（默认值为4Ie）。
6、短路保护：任意一相电流均达到或超过8Ie电流时，动作时间≤0.2S。
7、断相保护：任意一相断相时，动作时间≤2S。
8、不平衡保护：当三相电流中任意二相电流差比值≥不平衡系数，动作时间≤2S（默认值为60%）。
9、漏电保护；当电机漏电电流≥漏电流整定值，动作时间≤0.2S（默认值为50MA）。
10、过流保护：当电机的电流≥1.2Ie时，保护器按反时过流保护，动作时间见图一（默认值为1）。
11、过压保护：工作电压≥过压电压整定值，动作时间≤5S。
12、欠压保护：工作电压≤欠压电压整定值，动作时间≤10S。
13、4~ 20MA电流输出精度：0.3%F.S（20MA对应额定值）。
Iw/Ie 设定值动作时间（秒）≥1.2≥1.31≥1.38≥1.50≥2.0≥3.012345604836853120967220107180144120302014240192168403020300220200604025注：表中Iw为工作电流，Ie为额定电流。
图一六、操作说明及显示1、按键说明设置键：电机未运行或故障时，按此键进入保护参数设置状态。
见图二操作顺序 显示内容 代号定义 设定范围按一次设置键二按次设置键按三次设置键按四次设置键按五次设置键按六次设置键按七次设置键按八次设置键按九次设置键按十次设置键ACLqsPEL×LnUdq设置应在规格范围内设置1min~5min额定电流代号电流设定值过流时间曲线代号过流时间设定值电机启动时间代号启动间时设定值三相不平衡代号百分比设定值电机堵转代号Ie陪数设定值漏电代号漏电电流设定值欠电压代号欠电压设定值过电压代号过电压设定值通讯地址代号通讯地址设定值上电电机自起动代号自起动时间设定值1~990~100%0~2551~999S0为关闭自起动4-8倍1mA-999mA设定应在额定电压的范围内120%设定应在额定电压的范围内80%图二移位键：设置状态下选择设置的字位（该字位闪烁）。
数据键：设置状态下对应闪烁字位数每按一次加1。
复位键：在设置状态下按此键退出设置状态并确认设置值，保护动作后按此键保护器复位。
2、运行操作2.1 当电机运行时按设置键无效，当电机未运行或故障时按设置键修改设定值和查寻设定值。
2.2 运行时按移位键显示一次电压值和漏电电流值，如配合复位键可定位显示电压值和漏电电流值。
2.3 运行时按数据键可查寻最近3次故障记录。
2.4 运行时按复位键一次可定位显示当前显示状态，按复位键二次正常轮流显示A 、B 、C 三相电流值。
3、当上位机与保护器正常通讯，面板通讯指示灯闪烁。
4、故障显示当电机运行存在故障时，保护器故障指示灯闪烁，达到设定技术指标时保护器动作，故障指示灯常亮，LCD 首2位或首位指示相应故障代号（见图三）。
故障排除后按复位键保护器正常启动，按数据键可查寻最近3次故障记录。
A×××显示内容 定 义 复位方式过流动作代号过流动作值堵转代号断相代号不平衡代号过压代号过压动作值欠压代号欠压动作值短路代号漏电代号漏电电流值按复位键停电复位EP××××××d按复位键按复位键按复位键按复位键按复位键按复位键×××图三七、外型结构及安装尺寸、接线 （一）结构及安装尺寸93+0.545+0.5开孔尺寸11210072分体连接线小于5米202396931121006338.521.57481304548967040219345472 4.5600.2±102654450704互感器B449132945电位器连接器插头说明：适用于配在1A 、10A 、30A 、50A 、100A 、200A 规格漏电零序互感器。
互感器B90154.5939012380411094.50.2±电位器连接器插头13927432 - 4.5说明：适用于配在400A 、600A 规格漏电零序互感器（二）接线方法 1、一次接线1A 10A 50A 100A 200A 、、、、规格一次穿过监控器注：1A规格电机低于1K W，主回路穿过保护器需 绕10匝数。
400A 600A 5A 5、规格一次穿进变比为的电流互感器，互感器出线端进入保护器绕匝。
2、二次接线配合（）一般接线图380v ~×L1L 2L3NFUK ME-K ME-K M135246J1J2M3~FUA100×L1L2L3NF UF U K ME-K ME -K M135246J1J2M3~A100配合（）一般接线图220v ~JD B -MDJD B -MDK M135246J1J 278L1L 2L 3NFUFU×A KME-M3~配合（）漏电保护接线图220v ~100L1L2L3NFU FUKMA M3~135246J1J2E -E-K M通讯接口910配（）通讯接口及通讯启动接线图220v ~100J DB -M DJ DB-M DJ DB -M DL1L 2L 3NF U F UA 100K M K M135246J 1J298×E-E-107M3~RS485通讯接口分体（）一带漏电保护、通讯接口接线图220v ~L 1L 2L3NFUFUK M×J 1J 2135246A 100M3~K MK ME-E -分体（）一般接线图220v ~JD B -MDJD B -MDL 1L 2L 3K M A 100M3~K M135246J 1J 2×E-E-FUFUN分体（）配互感器一般接线图220v ~L 1L2L 3KMNFUF UE-135246J1J298107K ME-K M×M3~配（）通讯电流互感器，漏电保护通讯接口接线图220v ~JD B -MDJ DB -M DL1L2L 3K MN F U FUM 3~A 100135246J1J298107K ME-分体（）配互感器、漏电保护、通讯接口及通讯启动接线图220v ~K MNM3~A 100135246J1J 298107K ME -分体（）配互感器、漏电保护、通讯接口接线图220v ~×J DB -M DJD B -MD~4-20m A电流输出KMM3~A 100135246J1J2L 1L 2L3FUFUK ME-E-×整体（）带电流输出接线图220v NF UFUA 100L1L2L 3K MM3~135246J1J2K ME -E -×4-20 mA电流输出分体（）带电流输出接线图220v ~J DB -M DJD B -M D100L1L2L3K MKM135246J1J298×E-E -107FUFU M3~4-20 mA 电流输出整体（）配互感器带漏电保护及电流输出接线图220v ~L1L2L3MFUFUA 100M3~135246J1J298107K ME-E -4-20 mA 电流输出×整体（）配互感器带漏电保护及电流输出接线图220v ~NJDB -MD注意事项1、保护器安装接线时，应接各接线端子用途正确连接。
a 、01 02端子；电源（AC220V 、380V ）输入、应接自一次主回路的空气开关前端或专用电源。
b 、03 04端子：保护出口J1（常闭）。
c 、05 06端子：保护出口J2（常开）或自起动（用户自选其一）。
d 、07 08端子：漏电保护传感器输入（K1、K2）。
e 、09 10端子：RS485通讯规约或4~20MA 电流输出。
2、保护器的工作电源应接控制回路上，注意标称电压与实际电压应相符。
3、各项保护设定值应正确无误，不用的选项应放弃设定。
4、根据电动机的额定电流值，选择相应电流规格的保护器。
5、当三相电缆线可直接穿过保护器的三相穿线孔时，可不拆卡式电流传感器；若不能直接穿过保护器的三相穿线孔时，可把卡式电流传感器拆成两半，再把电缆线卡入式电流传感器内，然后把卡式电流传感器组合成一体，并把固定螺丝扭紧。
