智尊宝纺排料
智尊宝纺服装CAD推码说明书
点的法线方向
令放码点坐标系 选择放码点，选中角度放码方式，再选中功能，即可实现操作
逆时针旋转 90 度
令放码点坐标系 选择放码点，选中角度放码方式，再选中功能，即可实现操作
顺时针旋转 90 度
直 接 调 入 已 有 的 选择欲导入放码规则的放码点，选中功能，导入所选的点放缩
的点放码规则
规则文件，即可导入点放码规则
第7页共7页
算的 dx 值
5、7、9 号型的 dx 值分别是-20、-10、0、10、20，如此类推。
同上
原理同上
令被选中点的各 选择放码点，选中功能，即可实现操作；快捷键：F8
号型 dx 值全归零
令被选中点的各 选择放码点，选中功能，即可实现操作；快捷键：F9
号型 dy 值全归零
令被选中点的各 选择放码点，选中功能，即可实现操作快捷键：F10；
已有的推码文件 的一个或若干裁片：选择裁片，选择号型），打开
第2页共7页
添加
保存
另存为 打印到绘
图仪 打印
打印预览 打印设置
刷新 号型 点推码
线推码
等分放缩 样片合并 样片分割 检查对话
框 扣位检查 拼合检查
放大 缩小
添加裁片
选中功能，在窗口中选择文件名，选择待添加裁片，选择对应 的号型，依此类推选择下一裁片，打开
对样片进行分割 分割后样片自动加缝边
检 查 各 号 型 对 应 选中功能，分别选中两片裁片的拼接边，弹出检查结果对话框，
边长度及其对刀 确定
检查各号型扣位 选中功能，选择基本码扣位线，弹出扣位检查对话框，确定
检 查 各 号 型 的 对 选中功能，选择第一组拚接边，右键结束；选择对应的第二组

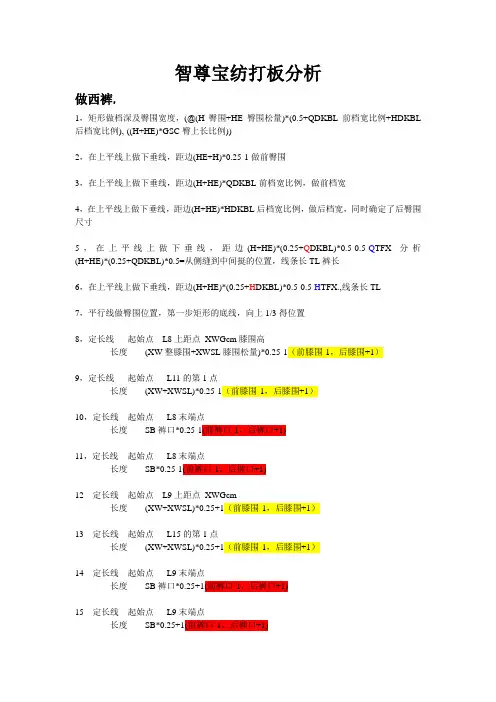

智尊宝纺打板分析
智尊宝纺打板分析做西裤，1，矩形做档深及臀围宽度，(@(H臀围+HE臀围松量)*(0.5+QDKBL前档宽比例+HDKBL 后档宽比例),-((H+HE)*GSC臀上长比例))2，在上平线上做下垂线，距边(HE+H)*0.25-1做前臀围3，在上平线上做下垂线，距边(H+HE)*QDKBL前档宽比例，做前档宽4，在上平线上做下垂线，距边(H+HE)*HDKBL后档宽比例，做后档宽，同时确定了后臀围尺寸5，在上平线上做下垂线，距边(H+HE)*(0.25+Q DKBL)*0.5-0.5-Q TFX分析(H+HE)*(0.25+QDKBL)*0.5=从侧缝到中间挺的位置，线条长TL裤长6，在上平线上做下垂线，距边(H+HE)*(0.25+H DKBL)*0.5-0.5-H TFX.,线条长TL7，平行线做臀围位置，第一步矩形的底线，向上1/3得位置8，定长线起始点L8上距点XWGcm膝围高长度(XW整膝围+XWSL膝围松量)*0.25-1（前膝围-1，后膝围+1）9，定长线起始点L11的第1点长度(XW+XWSL)*0.25-1（前膝围-1，后膝围+1）10，定长线起始点L8末端点长度SB裤口*0.25-1(前裤口-1，后裤口+1)11，定长线起始点L8末端点长度SB*0.25-1(前裤口-1，后裤口+1)12 定长线起始点L9上距点XWGcm长度(XW+XWSL)*0.25+1（前膝围-1，后膝围+1）13 定长线起始点L15的第1点长度(XW+XWSL)*0.25+1（前膝围-1，后膝围+1）14 定长线起始点L9末端点长度SB裤口*0.25+1(前裤口-1，后裤口+1)15 定长线起始点L9末端点长度SB*0.25+1(前裤口-1，后裤口+1)16 平行线基准线L3----------第一步矩形底线，偏移量-QDXJL前档下降量17 平行线基准线L3----------第一步矩形底线偏移量-HDXJL后档下降量18 延伸至墙壁L20------延长到后档下降量平行线延长线条L6-------前档宽线19 直线端点1 L19与L6的第1交点端点2 L10与L5的第1交点----------做前档弯线20 直线端点1 L6末端点端点2 L10与L7的第1交点----------做后档弯线21 角度线基准线L10起始点L22与L10的第1交点角度90+HDQJ后档倾角终止点吸附于L1----------上平线22 延长延长线条L23延长QQL起翘量--------后腰档缝位置的起翘量23 直线端点1 L23末端点L24端点2 投影L1上(W腰围+WE腰松量)*0.25+HYSL后腰省量cm cm做后腰口上平线，投影到上平线。
智尊宝纺服装cad最详细的操作说明
智尊宝纺服装cad最详细的操作说明左键双击打板,:按键盘Ctrl+N或按Esc左键单击新建绘图功能(F)：（⿏标没有⼯具下，按快捷键F键）注: Enter表⽰确认1、⿏标绘图：直线：按下F键或左键双击空⽩处，出现图标。
左键点1点1、点2右键结束（两点决定⼀条直线）曲线：按下F键或左键双击空⽩处，出现图标。
点1、点2点3…..右键结束（三点或三点以上决定⼀条曲线）任意定长直线：按下F键或左键双击空⽩处，出现图标。
点击左键后直接输⼊数值，并⽤指明⽅向即⽣成竖直或⽔平定长直线。
点击左键后输⼊坐标数值（例@-5,12）则⽣成，坐标⽅向斜线。
矩形：在笔的状态下双击左键出现图标。
点1、斜⾓拉出、输⼊长宽数值，点2⾃由点：在笔的状态下，按下Tab键.或在⿏标没有⼯具下按D键。
定长点：在笔的状态下按下Tab键，再按PageDown键。
输⼊定长值，选择定长的对象，右键结束，选择定长基准点。
等分点：在笔的状态下按下Tab键。
再按两次PageDown键。
选择要等分的对象，右键结束，选择起点和⽌点，输⼊等分数。
圆形：在⿏标没有⼯具下，按下C键出现图标，。
点左键选择圆⼼、输⼊半径数据，按Enter键确认。
圆弧：按下C键，再按PageDown键，输⼊数据确认。
垂线：框选线条，在线上点击右键，点左键拉出垂直线。
⾓度线：在垂线功能状态下Tab键，输⼊⾓度和长度。
平⾏线：框选线条，在线上点左键拉出平⾏线。
相似线：框选线条，右键确认，左键指定对应相似的两点。
⾓平分线：框选两条⾓边线左键点击⾓端点，拉⾓平分线。
加圆⾓：框选两条⾓边线左键点击⾓端点，拉圆⾓。
2、省裥褶、模版：挖省：框选省打开线，左键点击省中⼼线，输⼊省宽数值。
掰省：框选省打开线，左键点击省中⼼线，点击任意点，选择参与旋转点线，右键确认，输⼊省宽数值。
褶：在⿏标没有⼯具下，按下P键。
选择样⽚，选择褶中⼼线，输⼊褶量确认。
裥：在⿏标没有⼯具下，按下J键。
选择褶，输⼊裥长数值确认。

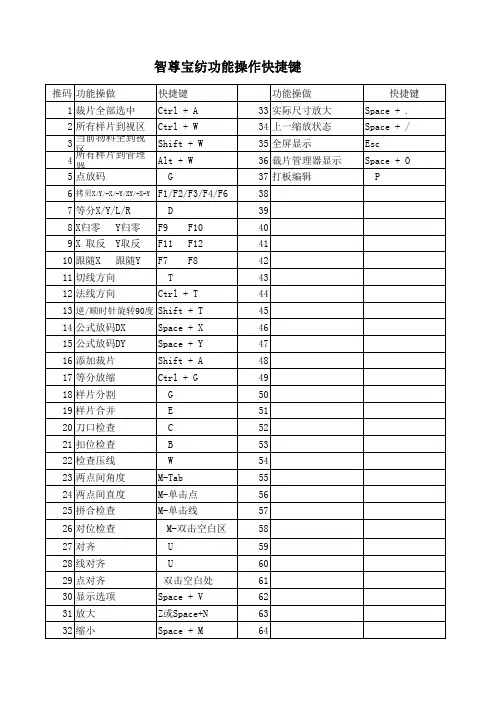

智尊宝纺快捷键-2
功能操做 33 实际尺寸放大 34 上一缩放状态 35 全屏显示 36 裁片管理器显示 37 打板编辑 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64
快捷键 Space + . Space + / Esc Space + O
G
19 样片合并
E
20 刀口检查
C
21 扣位检查
B
22 检查压线
W
23 两点间角度
M-Tab
24 两点间直度
M-单击点
25 拼合检查
M-单击线
26 对位检查
M-双击空白区
27 对齐
U
28 线对齐U源自29 点对齐双击空白处
30 显示选项
Space + V
31 放大
Z或Space+N
32 缩小
Space + M
智尊宝纺功能操作快捷键
推码 功能操做
快捷键
1 裁片全部选中 Ctrl + A
2 所有样片到视区
3 4
当前物料全到视 区所有样片到管理 器
5 点放码
Ctrl + W Shift + W Alt + W
G
6 拷贝X/Y/-X/-Y/XY/-X-Y F1/F2/F3/F4/F6
7 等分X/Y/L/R
D
8 X归零 Y归零 F9 F10
9 X 取反 Y取反 F11 F12
10 跟随X 跟随Y F7 F8
11 切线方向
T
12 法线方向
Ctrl + T
服装CAD设计应用课件07智尊宝纺服装CAD排料
THANKS
（1）调入裁片—利用布料设置工具—双击“条格设置”，使其变成“
是”
—单击小三点按钮 ，打开“条格设置”对话框（
图 7-10）—设置条格（横向初始、纵向初始是距离边的距离，横向间距
、纵向间距是格的距离），横向间距为 10，纵向间距为 10—单击“确定
”按钮—利用布料确认工具。（图 7-11）
图7-10
图7-5
利用取下所有裁片工具
，将所有裁片调入，可采用交互式排
料、自动排料或手动排料等。（图 7-6）
图7-6
（一）取下裁片的方式
（1）单击待裁区内的件数数字—用鼠标箭头拖动至排料区—拖到合适位置单击确定。（ 图 7-7）
（2）单击裁片名称（如前身片），即前身片所有裁片被调入排料区。（图 7-8）
图7-7
图7-8
（一）取下裁片的方式
（3）单击号型，如
，90 码顺的一套裁片就被调入排料区内。（图 7-9）
（4）利用取下所有裁片工具
，将所有裁片调入排料区。
图7-9
（二）调整裁片方向
单击裁片，按F1 键，裁片180°旋转；按F2 键，裁片45°旋转；按F3 键 ，裁片逆时针1°旋转；按F4 键， 裁片顺时针 1°旋转；按 F6 键，裁片以 X 轴镜像旋转；按 F7 键，裁片以 Y 轴镜像旋转。裁片方向调整完成后， 单击确定。
服装CAD设计应用
双击“排料”图标 ，在打开的界面任意处单击，进入排版工作界面 窗口（图 7-1）
在排料工作界面窗口中，有菜单、工具图标、待排裁片区、布料切换区 和查看布料/ 裁片信息区等。其中， 提示栏显示有关操作步骤及排料信息。
图7-1
服装 CAD 排料常用工具及操作方法如下 : （1）新建 。 功能：建立新的排料文件。 操作方法：使用该工具，建立新的文件。 （2）打开 。 功能：打开已有的排料文件。 操作方法：使用该工具，打开“打开”对话框，选择欲打开的文件名，单 击“确定”按钮。 （3）调入裁片 。 功能：调入裁片至待排料区。 操作方法：使用该工具，选择裁片，找到文件并打开，设置件数等。 （4）添加裁片 。 功能：添加裁片至待排料区。操作方法：同调入裁片。 （5）清除 。 功能：删除待排料区中的所有裁片。 操作方法：使用该工具即可实现操作 。
智尊宝纺基础入门1..
基础知识号型尺寸表：A区、B区是备选项，C区是临时输入区，D区是已选择区。
号型设置一般流程：新建一个文件双击右下角的B选择单位出现号型设置对话框在选择参与打板的号名区域内左击小三角，左击号型制在备选区内双击号型以确定号型选择一个中间码在选择参与打板的部位名称区域内左击小三角，左击ALL在备选区内选择变量以确定部位名称在中间码中输入各部位的尺寸在比中间码大一码的栏中输入档差在等分所有部位打开的情况下左击等分左击确定以确定号型尺寸注：1.可以直接在组名里找到自己需要的号名或部位名称，也可以自己重建一个组建立新的号名或部位名称。
2.添加部位名称的输入要求：变量＋空格＋含义，如“YC 衣长”3.如果号名或型名中的各项排列顺序不符合要求，则可以手动的用“上移”或“下移”按钮进行调整。
4.绝对档差方式、净尺寸方式、相对档差方式的区别：绝对档差：基本码以净尺寸方式表达，其他码是其和基本码尺寸的差值来表示的。
净尺寸方式：所有尺寸都是以净尺寸的方式表达。
相对档差：基本码以净尺寸方式表达，其他码是其和其相邻码数的尺寸差值来表示的。
基本介绍A.五个工具的状态：空状态：图形编辑，双击修改（线、点）智尊笔：线条绘制，线条编辑样片处理：对样片进行编辑，面的概念标注：对结构线或样片进行标注测量检查：检查线条长度或者圆顺B.鼠标：鼠标移动：按住鼠标和不按住鼠标左击：选择，确定右击：单项功能结束，多项选择结束，重复上一次命令，使用快捷菜单。
（右击使用快捷菜单的有：样片纱向上，省，褶，裥，刀口，对称线，裁片管理器，填充）鼠标双击：切换工具，线条，端点C.选择（对象拾取）选中：正框（从左上到右下）：线条要完全在框内才能被选中反框（从右下到左上）：只要碰到线条的一部分就能选中空状态下左击Ctrl+A：全选取消选择：Alt+正框Alt+反框空状态下右击Ctrl+U：全不选D.点捕捉端点捕捉(F1)捕捉线条的端点和关键点中点捕捉(F2) 捕捉线条的中点交点捕捉(F3) 捕捉线条的交点吸附点捕捉(F6) 捕捉线条上的任意一点注：当使用某功能需要快速捕捉到准确的点时，可结合以下不同属性的点的捕捉方式，来辅助作图和编辑，使用时当鼠标靠近符合该属性的点的附着物时，该点会显示为一种专用的符号，此时意味该点视为被捕捉到，点击鼠标，即选中。
智尊宝纺智能操作说明
左键双击打板,:按键盘Ctrl+N或按Esc左键单击新建绘图功能(F)：（鼠标没有工具下，按快捷键F键）注: Enter表示确认1、鼠标绘图：直线：按下F键或左键双击空白处，出现图标。
左键点1点1、点2右键结束（两点决定一条直线）曲线：按下F键或左键双击空白处，出现图标。
点1、点2点3…..右键结束（三点或三点以上决定一条曲线）任意定长直线：按下F键或左键双击空白处，出现图标。
点击左键后直接输入数值，并用指明方向即生成竖直或水平定长直线。
点击左键后输入坐标数值（例@-5,12）则生成，坐标方向斜线。
矩形：在笔的状态下双击左键出现图标。
点1、斜角拉出、输入长宽数值，点2自由点：在笔的状态下，按下Tab键.或在鼠标没有工具下按D键。
定长点：在笔的状态下按下Tab键，再按PageDown键。
输入定长值，选择定长的对象，右键结束，选择定长基准点。
等分点：在笔的状态下按下Tab键。
再按两次PageDown键。
选择要等分的对象，右键结束，选择起点和止点，输入等分数。
圆形：在鼠标没有工具下，按下C键出现图标，。
点左键选择圆心、输入半径数据，按Enter键确认。
圆弧：按下C键，再按PageDown键，输入数据确认。
垂线：框选线条，在线上点击右键，点左键拉出垂直线。
角度线：在垂线功能状态下Tab键，输入角度和长度。
平行线：框选线条，在线上点左键拉出平行线。
相似线：框选线条，右键确认，左键指定对应相似的两点。
角平分线：框选两条角边线左键点击角端点，拉角平分线。
加圆角：框选两条角边线左键点击角端点，拉圆角。
2、省裥褶、模版：挖省：框选省打开线，左键点击省中心线，输入省宽数值。
掰省：框选省打开线，左键点击省中心线，点击任意点，选择参与旋转点线，右键确认，输入省宽数值。
褶：在鼠标没有工具下，按下P键。
选择样片，选择褶中心线，输入褶量确认。
裥：在鼠标没有工具下，按下J键。
选择褶，输入裥长数值确认。
省转分割线：框选省，左键选择分割线，出现图标，再选择相关分割线，右键确认。
智尊宝纺软件缺点
6 推版没有后退和返回的功能（推错了，只能归0重新推，不能后退）
7 用拉申功能后样板内的刀口和内线都跟着变形旋转，要旋转了，到排料里啥形状就说不准了，也有可能刀口跑到缝边外了
9 标注的文字不能放码
10 布紋线不能推版，有时候打印出来的样板文字都跑到样板外面了
1 软件容易死机
2 一台电脑同时打不开2个以上推码文件窗口
3 缝边不能加刀口，加了后在打版没问题，在排料窗口就跑了（就是端点不能加刀口）
4 有时候做的文件打版看没问题，到排料里左右样片不一样
5 排料自动更新 ，不好用，打版文件改过，排料文件更新不出来，要重新掉了样片(有时好用，有时候不好用)
